JGJ139-2001玻璃幕墙工程质量检验标准
中华人民共和国行业标准玻璃幕墙工程质量检验标准Standard for testing ofEngineering quality of glass curtain wallsJGJ/T 139—2001J 139—2001批准部门：中华人民共和国建设部施行日期： 2 0 0 2 年 3 月 1 日1 总则1.0.1为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。
1.0.2本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。
1.0.3检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。
1.0.4玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。
1.0.5玻璃幕墙工程质量的检验除应符合本标准外，尚应符合国家现行有关强制性标准的规定。
2 材料现场检验2.1 一般规定2.1.1材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。
检验记录应按本标准附录A的记录表进行。
2.1.2玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的规定。
2.2 铝合金型材2.2.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。
2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
2.2.3壁厚的检验，应采用分辨率为0.05 mm的游标卡尺或分辨率为0.1 mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。
2.2.4铝合金型材膜厚的检验指标，应符合下列规定：1 阳极氧化膜最小平均膜厚不应小于15 μm，最小局部膜厚不应小于12μm。
2 粉末静电喷涂涂层厚度的平均值不应小于60μm，其局部厚度不应大于120μm且不应小于40μm.3 电泳涂漆复合膜局部膜厚不应小于21μm.4 氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm.2.2.5检验膜厚，应采用分辨率为0.5μm的膜厚检测仪检测。
每个杆件在装饰面不同部位的测点不应少于5个，同一测点应测量5次，取平均值，修约至整数。
2.2.6玻璃幕墙工程使用6063T5型材的韦氏硬度值，不得小于8，6063AT5型材的韦氏硬度值，不得小于10。
2.2.7硬度的检验，应采用韦氏硬度计测量型材表面硬度。
型奢表面的涂层应清除干净，测点不应少于3个，并应以至少3点的测量值，取平均值，修约至0.5个单位值。
2.2.8铝合金型材表面质量，应符合下列规定：1 型材表面应清洁，色泽应均匀。
2 型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。
2.2.9表面质量的检验，应在自然散光条件下，不使用放大镜，观察检查。
2.3 钢材2.3.1玻璃幕墙工程使用的钢材，应进行膜厚和表面质量的检验。
2.3.2钢材表面应进行防腐处理。
当采用热浸镀锌处理时，其膜厚应大于45μm；当采用静电喷涂时，其膜厚应大于40μm.2.3.3膜厚的检验，应采用分辨率为0.5μm的膜厚检测仪检测。
每个杆件在不同部位的测点不应少于5个。
同一测点应测量5次，取平均值，修约至整数。
2.3.4钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和折叠。
2.3.5钢材表面质量的检验，应在自然散光条件下，不使用放大镜，观察检查。
2.4 玻 璃2.4.1玻璃幕墙工程使用的玻璃，应进行厚度、边长、外观质量、应力和边缘处理情况的检验。
2.4.2玻璃厚度的允许偏差，应符合表2.4.2的规定。
表2.4.2 玻璃厚度允许偏差（mm ）注：δ是中空玻璃的公称厚度，表示两片玻璃厚度与间隔框厚度之和。
2.4.3检验玻璃厚度，应采用下列方法：1 玻璃安装或组装前，可用分辨率为0.02mm 的游标卡尺测量被检玻璃每边的中点，测量结果取平均值，修约到小数点后二位。
2 对已安装的幕墙玻璃，可用分辨率为0.1mm 的玻璃测厚仪在被检玻璃上随机取4点进行检测，取平均值，修约至小数点后一位。
2.4.4玻璃边长的检验指标，应符合下列规定：1 单片玻璃边长允许偏差应符合表2.4.4-1的规定。
2中空玻璃的边长允许偏差应符合表2.4.4-2的规定。
表2.4.4-2中空玻璃的边长允许偏差（mm ）3夹层玻璃的边长允许偏差应符合表2.4.4-3的规定。
取最大偏差值。
2.4.6玻璃外观质量的检验指标，应符合下列规定：1 钢化、半钢化玻璃外观质量应符合表2.4.6-1的规定。
注：a—玻璃划伤长度；b—玻璃划伤宽度。
2热反射玻璃外观质量，应符合表2.4.6-2的规定。
注：d—玻璃缺陷直径。
3夹层玻璃的外观质量，应符合表2.4.6-3的规定。
2.4.7 玻璃外观质量的检验，应在良好的自然光或散射光照条件下，距玻璃正面约600mm处，观察被检玻璃表面。
缺陷尺寸应采用精度为01mm的读安息显微镜测量。
2.4.8 玻璃应力的检验指标，应符合下列规定：1 幕墙玻璃的品种应符合设计要求。
2 用于幕墙的钢化玻璃和半钢化玻璃的表面应力应符合表248的规定。
表2.4.8 幕墙用钢化及半钢化玻璃的表面应力（MPa）1 用偏振片确定玻璃是否经钢化处理。
2 用表面应力检测仪测量玻璃表面应力。
可按本标准附录B的方法测量和计算判定玻璃表面应力值。
2.4.10 幕墙玻璃边缘的处理，应进行机械磨边处理，应进行机械磨边、倒棱、倒角，处理精度应符合设计要求。
2.4.11 幕墙玻璃边缘处理的检验，应采用观察检查和手试的方法。
2.4.12 中空玻璃质量的检验指标，应符合下列规定：1 玻璃厚度及空气隔层的厚度应符合设计及标准要求。
2 中空玻璃对角线之差不应大于对角线平均长度的0.2%。
3 胶层应双道密封，外层密封胶胶层宽度不应小于5mm。
半隐框和隐框幕墙的中空玻璃的外层应采用硅酮结构胶密封，胶层宽度应符合结构计算要求。
内层密封采用丁基密封腻子，打胶应均匀、饱满、无空隙。
4 中空玻璃的内表面不得有妨碍透视的污迹及胶粘剂飞溅现象。
2.4.13 中空玻璃质量的检验，应采用下列方法：1 在玻璃安装或组装前，以分度值为1mm的直尺或分辨率为0.05mm的游标卡尺在被检玻璃的周边各取两点，测量玻璃及空气隔层的厚度和胶层厚度。
2 以分度值为1mm的钢卷尺测量中空玻璃两对角线长度差。
3 观察玻璃的外观及打胶质量情况。
2.5 硅酮结构胶及密封材料2.5.1 硅酮结构胶的检验指标，应符合下列规定：1 硅酮结构胶必须是内聚性破坏。
2 硅酮结构胶切开的截面应颜色均匀，注胶应饱满、密实。
3 硅酮结构胶的注胶宽度、厚度应符合设计要求，且宽度不得小于7mm，厚度不得小于6mm。
2.5.2 硅酮结构胶的检验，应采用下列方法：1 垂直于胶条做一个切割面，由该切割面沿基材面切出两个长度约50mm的垂直切割面，并以大于90方向手拉硅酮结构胶块，观察剥离面破坏情况（图2.5.2）。
2 观察检查打胶质量，用分度值为1mm的钢直尺测量胶的厚度和宽度。
2.5.3 密封胶的检验指标，应符合下列规定：1 密封胶表面应光滑，不得有裂缝现象，接口处厚度和颜色应一致。
2 注胶应饱满、平整、密实、无缝隙。
3 密封胶粘结形式、宽度应符合设计要求，厚度不应小于3.5mm。
2.5.3 密封胶的检验，应采用观察检查、切割检查的方法，并应采用分辨率为0.05mm的游标卡尺测量密封胶的宽度和厚度。
2.5.5 其他密封材料及衬垫材料的检验指标，应符合下列规定：1 应采用有弹性、耐老化的密封材料；橡胶密封条不应有硬化龟裂现象。
2 衬垫材料与硅酮结构胶、密封胶应相容。
3 双面胶带的粘结性能应符合设计要求。
2.5.6 其他密封材料及衬垫材料的检验，应采用观察检查的方法；密封材料的延伸性应以手工拉伸的方法进行。
2.6 五金件及其他配件2.6.1 五金件外观的检验指标，应符合下列规定：1 玻璃幕墙中与铝合金型材接触的五金件应采用不锈钢材或铝制品，否则应加设绝缘垫片。
2 除不锈钢外，其他钢材应进行表面热浸镀锌或其他防腐处理。
2.6.2 五金件外观的检验，应用观察检查的方法。
2.6.3 转接件、连接件的检验指标，应符合下列规定：1 转接件、连接件的外观应平整，不得有裂纹、毛刺、凹坑、变形等缺陷。
2 当采用碳素钢时，表面应作热浸镀锌处理。
3 转接件、连接件的开孔长度不应小于开孔宽度加40mm，孔边距离不应小于开孔距离的1.5倍（图2.6.3）。
转接件、连接件的壁厚不得有负偏差。
2.6.4 转接件、连接件的检验，应采用下列方法：1 观察检查转接件、连接件的外观质量。
2 用分度值为1mm的钢直尺测量构造尺寸，用分辨率为0.05mm的游标卡尺测量壁厚。
2.6.5 紧固件的检验指标，应符合下列规定：1 紧固件宜采用不锈钢六角螺栓，不锈钢六角螺栓应带有弹簧垫圈。
当未采用弹簧垫圈时，应有防松脱措施。
主要受力杆件不应采用自攻螺钉。
2 铆钉可采用不锈钢铆钉或抽芯铝铆钉，作为结构受力的铆钉应进行受力验算，构件之间的受力连接不得采用抽芯铝铆钉。
2.6.6 采用观察检查的方法，检验紧固件的使用。
2.6.7 滑撑、限位器的检验指标，应符合下列规定：1 滑撑、限位器应采用奥氏体不锈钢，表面光洁，不应有斑点、砂眼及明显划痕。
金属层应色泽均匀，不应有气泡、露底、泛黄、龟裂等缺陷，强度、刚度应符合设计要求。
2 滑撑、限位器的紧固铆接处不得松动，转动和滑动的连接处应灵活，无卡阻现象。
2.6.8 检验滑撑、限位器，应采用下列方法：1 用磁铁检查滑撑、限位器的材质。
2 采用观察检查和手动试验的方法，检验滑撑、限位器的外观质量和活动性。
2.6.9 门窗其他配件的检验指标，应符合下列规定：1 门（窗）锁及其他配件应开关灵活，组装牢固，多点连动锁的配件其连接性应一致。
2 防腐处理应符合设计要求，镀层不得有气泡、露底、脱落等明显缺陷。
2.6.10 门窗其他配件的外观质量和活动性能的检验，应采用观察检查和手动试验的方法。
2.7 质量保证资料2.7.1 铝合金型材的检验，应提供下列资料：1 型材的产品合格证。
2 型材的力学性能检验报告，进口型材应有国家商检部门的商检证。
2.7.2 钢材的检验，应提供下列资料：1 钢材的产品合格证。
2 钢材的力学性能检验报告，进口钢材应有国家商检部门的商检证。
2.7.3 玻璃的检验，应提供下列资料：1 玻璃的产品合格证。
2 中空玻璃的检验报告。
3 热反射玻璃的光学性能检验报告。
4 进口玻璃应有国家商检部门的商检证。
2.7.4 硅酮结构胶及密封材料的检验，应提供下列资料：1 结构桂酮胶剥离试验记录。
2 每批硅酮结构胶的质量保证书和产品合格证。
3 硅酮结构胶、密封胶与实际工程用基材的相容性检验报告。
4进口硅酮结构胶应有国家商检部门的合格证。
JGJ139-2001玻璃幕墙工程质量检验标准精编版
中华人民共和国行业标准玻璃幕墙工程质量检验标准Standard for testing ofEngineering quality of glass curtain wallsJGJ/T 139—2001J 139—2001批准部门：中华人民共和国建设部施行日期： 2 0 0 2 年 3 月 1 日1 总则1.0.1为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。
1.0.2本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。
1.0.3检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。
1.0.4玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。
1.0.5玻璃幕墙工程质量的检验除应符合本标准外，尚应符合国家现行有关强制性标准的规定。
2 材料现场检验2.1 一般规定2.1.1材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。
检验记录应按本标准附录A的记录表进行。
2.1.2玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的规定。
2.2 铝合金型材2.2.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。
2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
2.2.3壁厚的检验，应采用分辨率为0.05 mm的游标卡尺或分辨率为0.1 mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。
2.2.4铝合金型材膜厚的检验指标，应符合下列规定：1 阳极氧化膜最小平均膜厚不应小于15 μm，最小局部膜厚不应小于12μm。
2 粉末静电喷涂涂层厚度的平均值不应小于60μm，其局部厚度不应大于120μm且不应小于40μm.3 电泳涂漆复合膜局部膜厚不应小于21μm.4 氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm.2.2.5检验膜厚，应采用分辨率为0.5μm的膜厚检测仪检测。
玻璃幕墙工程质量检验标准1
玻璃幕墙工程质量检验标准11. 引言玻璃幕墙工程作为现代建筑中一种重要的外墙装饰和保温、隔热结构，其质量的可靠性和平安性直接关系到建筑物的使用寿命和人员的平安。
因此，对于玻璃幕墙工程的质量检验非常重要。
本标准将详细说明玻璃幕墙工程质量检验的各个方面。
2. 检验范围本标准适用于玻璃幕墙工程的全过程质量检验，包括设计、材料采购、施工、完成验收等环节。
3. 检验要求3.1 设计阶段检验要求•设计文件的合规性：检验设计文件是否符合相关标准和标准要求，包括但不限于强度、防水性能、隔热性能等。
•玻璃挠度计算：检验设计中的玻璃挠度是否满足要求，并进行适当的验证试验。
•其他特殊要求：根据具体工程的特点，对设计文件中的特殊要求进行检验。
3.2 材料采购阶段检验要求•玻璃的质量：检验采购的玻璃是否符合相关标准和标准要求，包括但不限于透光性能、强度、热传导等。
•铝型材的质量：检验采购的铝型材是否符合相关标准和标准要求，包括但不限于强度、耐腐蚀性能、连接性能等。
•聚合物胶粘剂的质量：检验采购的聚合物胶粘剂是否符合相关标准和标准要求，包括但不限于附着力、耐候性等。
3.3 施工阶段检验要求•玻璃安装质量：检验玻璃的安装是否符合相关标准和标准要求，包括但不限于玻璃平整度、嵌条压紧等。
•铝型材安装质量：检验铝型材的安装是否符合相关标准和标准要求，包括但不限于型材连接、密封胶安装等。
•胶粘剂使用质量：检验胶粘剂的使用是否符合相关标准和标准要求，包括但不限于胶粘剂的搅拌、混合比例等。
3.4 完成验收阶段检验要求•幕墙的外观质量：检验幕墙的外观是否符合相关标准和标准要求，包括但不限于外表平整度、颜色一致性等。
•幕墙的功能性能：检验幕墙的功能性能是否符合相关标准和标准要求，包括但不限于隔热性能、抗风压性能等。
•幕墙的可靠性：检验幕墙的可靠性是否符合相关标准和标准要求，包括但不限于耐候性、抗震性能等。
4. 检验方法•目视检查：通过目视检查的方式，对玻璃幕墙的外观质量进行检验。
建筑幕墙工程质量验收的基本要求
建筑幕墙工程的质量验收内容一、建筑幕墙工程质量验收的基本要求建筑幕墙工程质量验收应符合《建筑工程施工质量验收统一标准》（GB 50300--2001)和相关专业验收规范的规定。
相关专业验收规范主要有：《建筑装饰装修工程质量验收规范》(GB 50210-—2001）《建筑幕墙》(JG 3035—-1996)《玻璃幕墙工程技术规范》（JGJ 102-—2003)《金属与石材幕墙工程技术规范》（JGJ 133—2001）《玻璃幕墙工程质量检验标准》（JGJ／T 139—2001) 《钢结构工程施工质量验收规范》（GB 50205--2001)二、建筑幕墙工程质量验收的划分1.建筑幕墙工程是建筑装饰装修分部工程中的一个子分部工程，由玻璃幕墙、金属幕墙、石材幕墙等主要分项工程组成。
2.分项工程可由一个或若干个检验批组成。
检验批是按同一生产条件、由一定数量样本组成的检验体。
3。
建筑幕墙工程检验批的划分规定如下：(1）相同设计、材料、工艺和施工条件的幕墙工程每500~1000m2为一个检验批.不足500m2应划分为一个检验批;每个检验批每100m2应至少抽查一处，每处不得少于10m2;（2)同一单位工程的不连续的幕墙工程应单独划分检验批；(3)对于异形或有特殊要求的幕墙,检验批的划分和每个检验批的检查数量应根据幕墙的结构、工艺特点及幕墙工程的规模，由监理单位、建设单位和施工单位协商确定。
4.检验批质量验收在施工单位自检和评定的基础上，由建设(监理)单位组织项目专业质量检查员等进行验收，并按规定表格，做好检验批质量验收记录.三、隐蔽工程验收1.幕墙工程应对下列隐蔽工程项目进行验收:(1）预埋件或后置埋件；(2)构件的连接节点（包括构件与主体结构的连接节点)；(3)变形缝及墙面转角处的构造节点；（4）幕墙防雷装置；（5)幕墙防火构造；(6）幕墙四周、内表面与主体结构之间的封堵;(7）隐框玻璃幕墙玻璃板块的固定；（8）单元式幕墙的封口节点。
JGJ139_2001玻璃幕墙工程质量检验标准
中华人民共和国行业标准玻璃幕墙工程质量检验标准Standard for testing of Engineering quality of glass curtain wallsJGJ/T 139—2001J 139—2001批准部门：中华人民共和国建设部施行日期： 2 0 0 2 年 3 月 1 日1 总则1.0.1为统一玻璃幕墙工程质量检验的方法，保证玻璃幕墙工程质量，制定本标准。
1.0.2本标准适用于玻璃幕墙工程材料的现场检验和安装质量的检验。
1.0.3检验玻璃幕墙工程质量，应同时检查有关项目的质量保证资料。
1.0.4玻璃幕墙工程质量的检验人员，应经专门培训，使用的仪器、设备应符合检验指标。
1.0.5玻璃幕墙工程质量的检验除应符合本标准外，尚应符合国家现行有关强制性标准的规定。
2 材料现场检验2.1 一般规定2.1.1材料现场的检验，应将同一厂家生产的同一型号、规格、批号的材料作为一个检验批，每批应随机抽取3％且不得少于5件。
检验记录应按本标准附录A的记录表进行。
2.1.2玻璃幕墙工程中所用的材料除应符合本标准的规定外，尚应符合国家现行的有关产品标准的规定。
2.2 铝合金型材2.2.1玻璃幕墙工程使用的铝合金型材，应进行壁厚、膜厚、硬度和表面质量的检验。
2.2.2用于横梁、立柱等主要受力杆件的截面受力部位的铝合金型材壁厚实测值不得小于3mm。
2.2.3壁厚的检验，应采用分辨率为0.05 mm的游标卡尺或分辨率为0.1 mm的金属测厚仪在杆件同一截面的不同部位测量，测点不应少于5个，并取最小值。
2.2.4铝合金型材膜厚的检验指标，应符合下列规定：1 阳极氧化膜最小平均膜厚不应小于15 μm，最小局部膜厚不应小于12μm。
2 粉末静电喷涂涂层厚度的平均值不应小于60μm，其局部厚度不应大于120μm且不应小于40μm.3 电泳涂漆复合膜局部膜厚不应小于21μm.4 氟碳喷涂涂层平均厚度不应小于30μm，最小局部厚度不应小于25μm.2.2.5检验膜厚，应采用分辨率为0.5μm的膜厚检测仪检测。

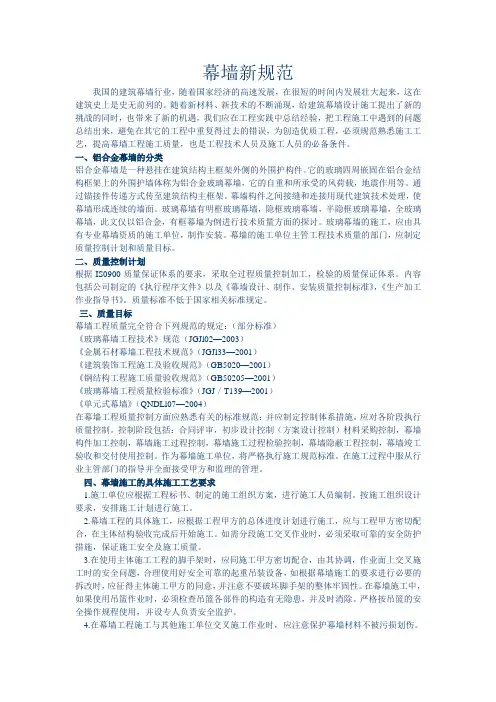

幕墙新规范
幕墙新规范我国的建筑幕墙行业，随着国家经济的高速发展，在很短的时间内发展壮大起来，这在建筑史上是史无前列的。
随着新材料、新技术的不断涌现，给建筑幕墙设计施工提出了新的挑战的同时，也带来了新的机遇，我们应在工程实践中总结经验，把工程施工中遇到的问题总结出来，避免在其它的工程中重复得过去的错误，为创造优质工程，必须规范熟悉施工工艺，提高幕墙工程施工质量，也是工程技术人员及施工人员的必备条件。
一、铝合金幕墙的分类铝合金幕墙是一种悬挂在建筑结构主框架外侧的外围护构件。
它的玻璃四周嵌固在铝合金结构框架上的外围护墙体称为铝合金玻璃幕墙，它的自重和所承受的风荷载，地震作用等。
通过锚接件传递方式传至建筑结构主框架。
幕墙构件之间接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面。
玻璃幕墙有明框玻璃幕墙，隐框玻璃幕墙，半隐框玻璃幕墙，全玻璃幕墙，此文仅以铝合金，有框幕墙为例进行技术质量方面的探讨。
玻璃幕墙的施工，应由具有专业幕墙资质的施工单位，制作安装。
幕墙的施工单位主管工程技术质量的部门，应制定质量控制计划和质量目标。
二、质量控制计划根据IS0900质量保证体系的要求，采取全过程质量控制加工，检验的质量保证体系。
内容包括公司制定的《执行程序文件》以及《幕墙设计、制作、安装质量控制标准》，《生产加工作业指导书》。
质量标准不低于国家相关标准规定。
三、质量目标幕墙工程质量完全符合下列规范的规定：（部分标准）《玻璃幕墙工程技术》规范（JGJl02—2003）《金属石材幕墙工程技术规范》（JGJl33—2001）《建筑装饰工程施工及验收规范》（GB5020—2001）《钢结构工程施工质量验收规范》（GB50205—2001）《玻璃幕墙工程质量检验标准》（JGJ／T139—2001）《单元式幕墙》（QNDLl07—2004）在幕墙工程质量控制方面应熟悉有关的标准规范：并应制定控制体系措施，应对各阶段执行质量控制。
控制阶段包括：合同评审，初步设计控制（方案设计控制）材料采购控制，幕墙构件加工控制，幕墙施工过程控制，幕墙施工过程检验控制，幕墙隐蔽工程控制，幕墙竣工验收和交付使用控制。
玻璃幕墙工程质量检验标准 (3)
玻璃幕墙工程质量检验标准引言玻璃幕墙是建筑外立面的一种重要形式，广泛应用于现代建筑中。
为确保玻璃幕墙工程的质量，需要进行严格的检验工作。
本文将介绍玻璃幕墙工程质量检验的相关标准。
1. 施工现场检验标准1.1 玻璃幕墙材料检验标准在施工现场进行玻璃幕墙材料的检验，应满足以下标准：•玻璃板的尺寸、厚度、曲率和表面平整度应符合设计要求。
•金属构件的焊缝、表面涂层和连接件的尺寸、质量应符合规范要求。
•密封胶的颜色、硬度、黏结力和胶条的质量应符合要求。
1.2 玻璃幕墙施工工艺检验标准在施工现场进行玻璃幕墙施工工艺的检验，应满足以下标准：•玻璃幕墙施工应按照设计要求进行，包括爬升脚手架的安装、玻璃板的安装和连接构件的安装等。
•施工现场应保持整洁，材料、工具和设备应放置整齐，杂物应及时清除。
1.3 玻璃幕墙施工质量检验标准在施工现场进行玻璃幕墙施工质量的检验，应满足以下标准：•玻璃幕墙的垂直度、水平度、平整度应符合设计要求。
•玻璃板的边缘保护、密封胶的填充和压实应符合规范要求。
•玻璃幕墙工程的防水、防风、隔热性能应符合规范要求。
2. 竣工验收标准2.1 玻璃幕墙竣工验收标准在玻璃幕墙工程竣工时进行验收，应满足以下标准：•玻璃幕墙的外观应整体平整、无明显变形、无明显破损。
•玻璃幕墙的密封胶应完好无损，无漏水现象。
•玻璃幕墙的开启窗、遮阳装置和通风装置等设备应正常运行。
2.2 玻璃幕墙质量验收标准在玻璃幕墙工程竣工时进行质量验收，应满足以下标准：•玻璃幕墙的垂直度、水平度、平整度应符合设计要求。
•玻璃板的抗风压性能、隔热性能、防水性能应符合规范要求。
•玻璃幕墙的耐久性和安全性应符合规范要求。
结论玻璃幕墙工程质量的检验是确保工程质量的重要环节。
通过施工现场检验和竣工验收，可以评估工程的施工工艺和质量。
以上介绍的标准可以作为指导，实施玻璃幕墙工程质量的检验工作，提升施工质量，确保建筑安全和持久。
幕墙工程常见质量问题及处理
幕墙工程常见质量问题及处理一、幕墙骨架安全和耐久性的几个问题建筑幕墙在我国的兴起与应用已有20多年的历史。
某些工程由于钢材材质低劣、焊接缺陷、涂装不足、幕墙骨架承载力不足、变形过大或与主体结构连接不良等。
在狂风暴雨或烈日高温作用下，破坏脱落的危险性增大、渗漏增多，甚至在平常的日子里也有玻璃、石板掉落，危及过往行人。
1.钢材材质低劣由于构件式幕墙骨架(金属框架)多采用56或63一类的小尺寸角钢焊接而成,由地方小钢厂轧制的“再生”伪劣角钢屡见不鲜：一种情况是全部用“再生”伪劣角钢,另一种情况是标准角钢里夹杂一部分“再生”伪劣角钢，但最令人担心的是角钢进场“见证送检”的力学性能试验报告单全是“合格”钢材。
该“再生”伪劣钢材的特点是，除角钢的肢间局部加厚外，其截面厚度(壁厚)均小于规定的标准尺寸，另有部分角钢的边棱部位残缺不全；屈服强度变化幅度很大，由不足215MPa至超过460MPa，可能采用拆船钢或其他废旧钢材轧制而成;角钢表面为冷镀锌，防腐性能差，“再生”伪劣角钢外观缺陷的现场照片，如图1所示。
图1 “再生”伪劣角钢外观缺陷(a)截面(壁厚)超薄；(b)边棱残缺2.焊缝缺陷多(1)焊接时，电流太大，焊缝普遍“咬边”较深，削弱母材；又由于电流太大，角钢的镀锌层普遍烧伤，或电弧擦伤而且往往又无补涂油漆，降低了钢材防锈的耐久性。
焊缝外观缺陷多，若施焊电流过大，将导致焊液往下流淌，焊脚不对称，角焊缝塌边现象严重；焊缝宽度不齐，焊缝宽度改变过大；焊缝表面不规则，表面过分粗糙；局部组装偏差过大时，随意捡根钢筋头或小螺丝填塞，以上这些都违反了《钢结构工程施工质量验收规范》(GB50205-2001)5.2.11条规定，“焊缝外观应达到：外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净”。
(2)随意在幕墙钢骨架上“打火、引弧”，烧伤钢材，违反了《建筑钢结构焊接技术规程》(JGJ 81-2002)中规定，“不应在焊缝以外的母材上打火、引弧”。
幕墙立柱插芯
因幕墙立柱插芯随意用角钢代替环形插芯、插芯长度不足200mm：但是该幕墙施工单位为湖南省长沙市具有设计施工双甲资质的单位，图纸没有经过审图办已经开始施工，遇有与设计图纸、规范不同被监理指出时，很快出设计变更，并且由于该项目合同值和“变更”、“签证”“补充”均远比一般项目大，所以有足够资金用于公关。
所以监理只得就插芯问题查阅规范后书面报建设方和质监站：JGJ/T 139-2001《玻璃幕墙工程质量检验标准》规定5.2.9立柱连接的检验指标，应符合下列规定：1 芯管材质、规格应符合设计要求。
2 芯管插入上下立柱的长度均不得小于200mm。
3 上下两立柱间的空隙不应小于10mm。
4 立柱的上端应与主体结构固定连接，下端应为可上下活动的连接。
条文说明：5.2.9 幕墙立柱的连接普遍采用芯管套接，行业标准《玻璃幕墙工程技术规范》（JGJ 102-96）中没有对芯管提出具体要求。
而在实际中立柱的连接不一定是玻璃的分格处，这就要求幕墙的立柱应能连续传递弯矩。
对于芯管的材质，在实践中发现不少表面未作阳极氧化，甚至用镀锌钢材的，为此本条强调应符合规范和设计要求。
《玻璃幕墙工程技术规范》（JGJ 102-2003）规定：6．3. 3 上、下立柱之间应留有不小于15mm的缝隙，闭口型材可采用长度不小于250mm 的芯柱连接，；芯柱与立柱应紧密配合。
芯柱与上柱或下柱之间应采用机械连接方法加以固定。
开口型材上柱与下柱之间可采用等强型材机械连接。
条文说明：6．3．3 幕墙在平面内应有一定的活动能力，以适应主体结构的侧移。
立柱每层设活动接头后，就可以使立柱有上、下活动的可能，从而使幕墙在自身平面内能有变形能力。
此外，活动接头的间隙，还要满足以下的要求：——立柱的温度变形；——立柱安装施工的误差；——主体结构承受竖向荷载后的轴向压缩变形。
综合以上考虑，上、下柱接头空隙小宜小于15mm。
山东省工程建设标准《建筑工程施工工艺规程》（DB14-032-2004）规定：12玻璃幕墙12.14（P58）立柱和立柱对接、立柱和横梁连接要留有合理的伸缩缝隙，立柱对接芯柱要和立柱等强设计，芯柱插入上下立柱的长度不小于2h0，h0立柱截面高度。
玻璃幕墙工程监理细则
一、工程概况与专业特点1、工程概况1.1工程名称：1.2建设地点：1.3结构形式：1.4 本标段包含1.5建设单位：1.6分包单位：1.7建筑设计：1.8总工期 :2、专业工程特点二、监理工作依据和工程质量验收规定2.1 监理工作依据：2.1.1 《建筑工程施工质量验收统一标准》GB50300-2013。
2.1.2 《建筑装饰装修工程施工质量验收规范》GB50201-2001。
2.1.3 《玻璃幕墙工程技术规范》JGJ102-2003。
2.1.4 《建筑幕墙》GB/T21086-2007。
2.1.5 《建筑装饰装修工程质量验收规范》GB50210-2001。
2.1.6 《金属与石材幕墙工程技术规程》JGJ133-2001。
2.1.7 《钢结构工程施工质量验收规范》GB50205-2001。
2.1.8 《玻璃幕墙工程质量检验标准》JGJ/T139-2001。
2.1.9 《建筑幕墙物理分级》GB/T15225-94。
2.1.10 《铝合金建筑型材》GB/T5237-93。
2.1.11 《铝及铝合金阳化-阳极氧化膜的总规范》GB8013。
2.1.12 《低合金高强度结构钢》GB1597。
2.1.13 《中空玻璃》GB/T11944-2002。
2.1.14 《建筑幕墙空气渗透性能检测方法》GB/T15226-94。
2.1.15 《建筑幕墙风压变形性能检测方法》GB/T15227-94。
2.1.16 《建筑幕墙雨水渗漏性能检测方法》GB/T15228-94。
2.1.17 《建筑施工高处作业安全技术规范》JGJ80-91。
2.1.18 《建设工程监理规范》GB50319－20132.2 根据《建设工程施工质量验收统一标准》GB50300-2013划分建筑工程分部，分项工程和检验批：2.2.1 玻璃幕墙工程为建设装饰装修分部工程，幕墙子分部工程的分项工程。
2.2.2 玻璃幕墙分项工程以1000m2为一检验批。
玻璃采光顶规范
玻璃采光顶规范本章适用于民用建筑中各种结构形式的玻璃采光顶工程。
一、材料（一）钢材1．玻璃采光顶使用的钢材，包括碳素结构钢、合金结构钢、耐候钢、不锈钢（板材、棒材、型材等）。
其材料的牌号与状态、化学成分、机械性能、尺寸允许偏差、精度等级等,均应符合现行国家和行业标准的规定要求。
2．玻璃采光顶使用的钢材，用于主龙骨和次龙骨受力杆件的截面受力部位其壁厚不得小于3.5mm，强度应按实际工程计算。
3．碳素结构钢和低合金结构钢应进行有效的防腐处理。
当采用热浸镀锌处理时，其膜厚应245um。
4．钢材的表面不得有裂纹、气泡、结疤、泛锈、夹渣和折叠。
（二）铝合金材料1．玻璃采光顶所使用的铝合金材料，包括铝合金建筑型材、铝及铝合金轧制板材的材料牌号与状态、化学成分、机械性能、表面处理、尺寸允许偏差、精度等级，均应符合现行国家标准规定要求。
2.铝合金型材应符合《铝合金建筑型材》（GB5237）对型材尺寸及允许偏差的规定。
铝型材应采用高精度级。
3•阳极氧化膜最小平均膜厚不应小于15um,最小局部膜厚不应小于12um；粉末静电喷涂涂层厚度平均值应不小于60um,其局部厚度不应大于120um且不应小于40um；电泳涂漆复合膜局部膜厚不应小于21um。
氟碳喷涂涂层平均厚度不应小于30um,最小局部厚度不应小于25um。
4.以穿条形式生产的隔热铝型材，隔热材料应使用PA66GF25（聚酰胺66+25玻璃纤维）材料，严禁采用PVC材料。
用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR（聚氨基甲酸乙脂）材料。
5.玻璃采光顶使用的铝合金型材，用于主龙骨和次龙骨受力杆件的截面受力部位的铝合金型材壁厚不得小于3mm。
6.铝合金型材表面清洁，色泽均匀。
不应有皱纹、裂纹、起皮、腐蚀斑点、气泡、电灼伤、流痕、发粘以及膜（涂）层脱落等缺陷存在。
（三）紧固件1.玻璃采光顶所使用的各类紧固件，如螺栓、螺钉、螺柱、螺母和抽心铆钉等紧固件机械机械性能，均应符合现行国家标准规定要求。
