PROFIBUS通信协议智能马达控制中心在某氯化项目中的应用1、概述马达控制中心又称电机控制中心或电动机控制中心，英文名称为MOTOR CONTROL CENTER，简称MCC。
智能MCC将马达过载、缺相、接地故障、失速、堵转、欠载电流、马达超温、电流不平衡等故障通过内置PROFIBUS网络传输到控制中心（PLC）、监控中心（PC 机），并获得简化的故障排除方法。
智能化MCC已被广泛用于冶金、纺织、轻工、石化、电力等厂矿企业以及交通运输和市政建设等行业。
在某氯化钾项目中，整个系统全部选用智能化MCC实现所有设备的控制、监测保护以及电力监控等功能。
智能MCC其特点是将传统对单一的马达进行保护延伸到对设备运行状态进行监控。
并采用独特的中央母线设计，内嵌先进的网络总线PROFIBUS，器件上采用西门子的接触器、交流变频器、软启动器和PLC，以及安科瑞（Acrel）的ARD系列马达保护器、ACR系列多功能网络仪表、ACR系列谐波表等产品，构成了结构合理、占地面积小、包含各种先进的自动控制设备、现场总线控制的完整的自动化系统控制装置。
2、项目介绍某氯化钾项目，在原有年产30万吨的基础上扩大到年产100万吨的规模。
把西门子自动化系统产品的全方位应用到该氯化钾项目中，实现了从110KV供电向下的全部控制功能，系统中使用了上百套安科瑞（Acrel）的电力监控仪表和ARD系列马达保护器，以及西门子的变频器和PLC（可编程序控制器），是西门子自动化产品在中国的最典型应用，并与无线网络系统、GPS定位系统一起组成了一个先进的工厂自动化系统。
此系统的一个显著特点是整个系统通过使用了智能化MCC，实现了所有设备的网络控制与监控，也是目前在中国地区内使用罗克韦尔智能化MCC产品数量最多、规模最大的一个系统。
3、系统结构氯化钾生产工艺整个过程包括原矿的采集、原矿的输送和由原矿加工成产品几部分。
原矿的采集是通过多条水采机组在盐田中不断的采掘，并将采掘到的矿料输送到岸上的泵站；原矿的输送就是将由水采机组采集到的原矿通过多级泵站输送，经过数十公里输送到加工厂；加工厂将源源不断的原矿经过过滤、结晶、并加入化学药剂，经过物理化学过程生产出成品氯化钾。
智能 MCC 系统设计原则及现状
智能 MCC 系统设计原则及现状摘要：当前，智能电动机控制中心（intelligent motor control center，IMCC）系统以其高度的集成化、模块化、低故障率和智能化大大提高了工业生产效率，提高了企业经济效益，获得了用户的一致认可。
在造纸工业中，由于工艺流程复杂，电机传动点多，智能 MCC 系统更是得到了广泛的应用。
然而，在进行智能MCC 系统设计时，由于没有一套完整的设计规范以及详细说明，导致在系统的具体设计上存在诸多不确定性，很多都是按照已有的经验方法加以处理而未从理论角度给予详细论述。
关键词：智能 MCC；设计原则；现状1国内外研究现状当前，MCC系统在运行可靠性、组成元器件以及结构设计方面取得了很大的发展。
随着当代电力电子技术的进步、电子器件制作工艺的提高，总线技术、数据处理技术、测量技术、信息技术等在工业生产中的广泛应用，MCC系统具有了高度集成化、免维护、全工况的特征。
加之计算机控制系统的不断成熟，自动控制的各个领域越来越多的应用了现场总线技术。
电机保护和控制装置以及开放式的网络使MCC进入了智能化的时代。
①MCC 系统中元器件的发展主要是指智能电机保护器在MCC中的应用。
它包括控制、监视、保护和通信功能，可以满足工业生产的要求。
由于应用了含有微处理器的装置进行控制，从而简化了MCC的结构。
电机的过载继电器和其他设备已经由微处理器所代替，从而产生一种新型的电机控制器取代传统的控制器件。
传统硬件起的保护作用可以进行编程，以减少电机控制器的数量，有效增强系统可靠性。
减少维护的频率，延长使用寿命，节省设计时间，减少投资。
②MCC 系统拓扑结构的变化上个世纪末，电机控制中心开始引入了总线技术。
依靠网络技术替代硬件连线，智能MCC（IMCC）中已经发展到了装置级的网络。
美国罗克韦尔公司的IMCC应用于电柜级路由拓扑的控制单元，主要依靠连接到凹槽中的主干和垂直线槽进行布线。
引入线采用“菊花链”结构。
浅谈智能MCC在造纸行业中的应用

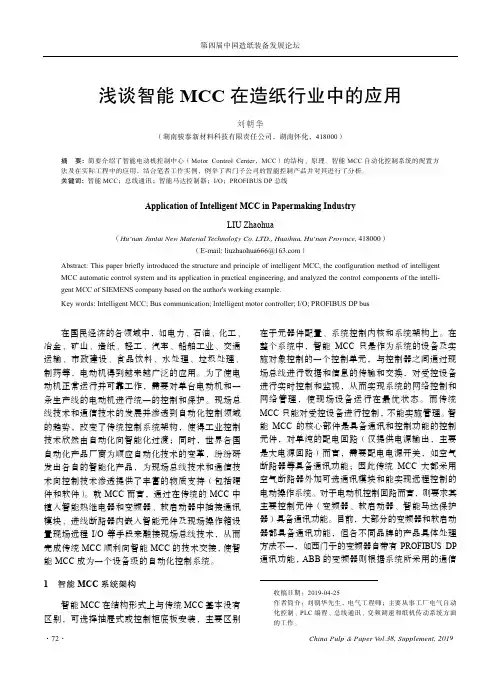

浅谈智能MCC在造纸行业中的应用刘朝华（湖南骏泰新材料科技有限责任公司，湖南怀化，418000）摘要: 简要介绍了智能电动机控制中心（Motor Control Center，MCC）的结构、原理、智能MCC自动化控制系统的配置方法及在实际工程中的应用，结合笔者工作实例，例举了西门子公司的智能控制产品并对其进行了分析。
关键词: 智能MCC；总线通讯；智能马达控制器；I/O；PROFIBUS DP总线Application of Intelligent MCC in Papermaking IndustryLIU Zhaohua（Hu’nan Juntai New Material Technology Co. LTD., Huaihua, Hu’nan Province, 418000）（E-mail: liuzhaohua666@）Abstract: This paper briefly introduced the structure and principle of intelligent MCC, the configuration method of intelligent MCC automatic control system and its application in practical engineering, and analyzed the control components of the intelli-gent MCC of SIEMENS company based on the author's working example.Key words: Intelligent MCC; Bus communication; Intelligent motor controller; I/O; PROFIBUS DP bus在国民经济的各领域中，如电力、石油、化工、冶金、矿山、造纸、轻工、汽车、船舶工业、交通运输、市政建设、食品饮料、水处理、垃圾处理、制药等，电动机得到越来越广泛的应用。
智能马达控制中心MCC在冶金行业的应用
Applications 创新应用集成电路应用 第 36 卷 第 7 期（总第 310 期）2019 年 7 月 531 引言电机控制中心（motor control center ，MCC ）产品在工业生产中发挥着极其重要的作用，可以集成各种电机控制和过程监控设备[1-4]。
在传统的 MCC 产品应用中，控制系统主要是通过硬接线来实现与 MCC 的信息的传输，接线非常复杂，同时传输的信息也极其有限。
随着网络技术和智能化器件的发展，诞生了将硬件、软件、网络三者紧密地集成在一起的新型的智能马达控制中心（iMCC ）。
其特点为：（1）含有内置的通信网络；（2）各单元含有具有网络通信功能的智能化器件；（3）含有 MCC 专用的监控软件；（4）与控制系统通过网络，而不是硬接线传输信息。
2 智能马达控制中心 MCC 2.1 NetLinx 技术NetLinx （图 1）是个开放的网络体系结构包括：（1）DeviceNet 适用于相对少量的数据通信的简单智能设备，减少硬接线，降低接线安装成本。
（2）ControlNet 适用于中量的数据通信，较高的确定性和/或冗余。
（3）EtherNet 用于工厂级管理信息通信，特点是信息量大，传输速率高。
2.2 内置 DeviceNET 电缆内置 DeviceNET 电缆有以下特性：（1）减少由于控制端子原因造成的故障。
（2）减少 PLC 系统 I/O 量，包括开关量和模拟量。
（3）减少控制电缆及相应施工材料和人力成本。
2.3 智能马达控制元件 2.3.1 E3 智能马达保护器E3 智能马达保护器提供下列主要功能：（1）超越普通过载保护器的增强的保护功能。
（2）包括零序接地故障、PTC 热电阻输入和过载、缺相 、失速、堵转、欠载、电流不平衡保护等。
所有保护均采用数字化设定，准确可靠，同时提供报警或/和脱扣功能。
（3）报警设定提供预先报警： 提供预维护功能，提前知道故障内容。
电动机控制中心ⅰ操作电动机控制中心MCC是RossHill可控

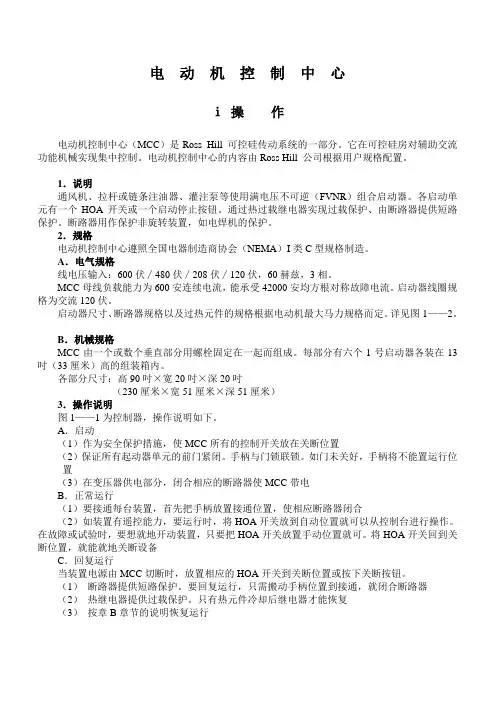

电动机控制中心ⅰ操作电动机控制中心（MCC）是Ross Hill 可控硅传动系统的一部分。
它在可控硅房对辅助交流功能机械实现集中控制。
电动机控制中心的内容由Ross Hill 公司根据用户规格配置。
1．说明通风机、拉杆或链条注油器、灌注泵等使用满电压不可逆（FVNR）组合启动器。
各启动单元有一个HOA开关或一个启动停止按钮。
通过热过载继电器实现过载保护、由断路器提供短路保护。
断路器用作保护非旋转装置，如电焊机的保护。
2．规格电动机控制中心遵照全国电器制造商协会（NEMA）I类C型规格制造。
A．电气规格线电压输入：600伏∕480伏∕208伏∕120伏，60赫兹，3相。
MCC母线负载能力为600安连续电流，能承受42000安均方根对称故障电流。
启动器线圈规格为交流120伏。
启动器尺寸、断路器规格以及过热元件的规格根据电动机最大马力规格而定。
详见图1——2。
B．机械规格MCC由一个或数个垂直部分用螺栓固定在一起而组成。
每部分有六个1号启动器各装在13吋（33厘米）高的组装箱内。
各部分尺寸：高90吋×宽20吋×深20吋（230厘米×宽51厘米×深51厘米）3．操作说明图1——1为控制器，操作说明如下。
A．启动（1）作为安全保护措施，使MCC所有的控制开关放在关断位置（2）保证所有起动器单元的前门紧闭。
手柄与门锁联锁。
如门未关好，手柄将不能置运行位置（3）在变压器供电部分，闭合相应的断路器使MCC带电B．正常运行（1）要接通每台装置，首先把手柄放置接通位置，使相应断路器闭合（2）如装置有遥控能力，要运行时，将HOA开关放到自动位置就可以从控制台进行操作。
在故障或试验时，要想就地开动装置，只要把HOA开关放置手动位置就可。
将HOA开关回到关断位置，就能就地关断设备C．回复运行当装置电源由MCC切断时，放置相应的HOA开关到关断位置或按下关断按钮。
（1）断路器提供短路保护。
浅谈马达保护在工厂中的应用
的情 况 。
现在 工 厂的马 达控制 站对 于 电动机 的保护 已经 不再 仅仅局 限于 热继 电器
基本的保护， 而今各大工业自动化公司针对电动机均推出了其低压马达保护， 其中Ａ Ｂ Ｂ 和西门子就是其中的翘楚， 而相 比于Ａ Ｂ Ｂ的低压电动机保护 ， 西门子
的３ ＵＦ ７ 系列 的保 护更 胜一 筹 ， 所 占空 间更小 ， 功 能更 加集 中 ， 为 后台 的控制 以 及通 讯提 供 了平 台 。 以前的 电动机保 护基本是 限于 热继 电器 的动作 ， 而且 并不是 每一 台马达 的
ＤＣ Ｓ， 这样大大节约了成本， 也提高了设备 的可靠性。 参考文献
【 １ 】展巍 ． 电力 工业 控制 及其 安 全技 术【 Ｊ ］ ． 自动 化博 览 ． ２ ０ ｌ ３ （ Ｏ １ ）
【 ２ 】肖勇 ． 工业控 制 系统 中串行 通信 的 应 用［ Ｊ 】 。 电力机 车 技术 ． ２ ０ ０ ２ （ Ｓ １ ）
２ ． ２ ． ２ 动 态水 印
应 用 技 术
ｌ ■
Ｃ ｈ ｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ
浅 谈 马 达 保 护 在 工 厂 中 的 应 用
刘 坤
南京市 ２ １ ０ ０ ４ ８ ） （ 南京帝斯曼东方化工有限公司 江苏省 ［ 摘 要］ 随着改革开放 ， 世界经济和科技在不断发展 ， 大工业时代在此期间得到了快速发展。 伴随着科技的进步和发展 ， 工业的发展 ， 工业 电气也进入 了一 个新 时代 。 在工 业初 期工人 们 只能去 现场 ， 通 过现场 的 电流表看 电机 的 电流读数 。 在 现场控 制开 关 ， 只有 去现场 才能 了解 电机是否 运行 ， 这 大大 的浪费 了人 力 ， 并且 在有 突发 事件 的时候 往往 不能 第一 时间对 现 场的 情况进 行 了解 。 而 今远程 控 制和监 控 已经不 再是梦 ， 远程通 讯 的建立 和远程 控 制的建 立 ， 使得 对 工业 电气 的监控 和操 作更 加全 面 。 ［ 关键词 ］ 马达 ， 应 用 中图 分类 号 ： Ｔ Ｍ４ ６ 文献标 识码 ： Ａ 文 章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ５ ） ４ ４ — ０ ２ １ ０ 一 Ｏ ｌ
带触摸屏控制的LMCC马达控制中心监控方案
带触摸屏控制的LMCC马达控制中心监控方案周健;曾幼松;梅坤【摘要】低压电动机在电力、石化、冶金、钢铁、煤炭等工业领域生产中的重要性越来越大,集电动机的电气测量、计量、保护、控制、通信于一体的低压马达控制器逐年大幅增长,并逐渐向智能化方向发展.带触摸屏控制的MCC马达控制中心融合了先进的网络通信、现场总线、控制管理技术以及强大的故障诊断、曲线分析、逻辑可编程等创新性功能为就地的低压配电室提供了智能化的系统解决方案,批量管控,大大提高了自动化能力.【期刊名称】《电气技术》【年(卷),期】2015(000)011【总页数】5页(P135-138,140)【关键词】LMCC;IMCC;CMCC;MCC;马达控制中心;逻辑可编程;批量下载【作者】周健;曾幼松;梅坤【作者单位】深圳市中电电力技术股份有限公司,广东深圳 518000;深圳市中电电力技术股份有限公司,广东深圳 518000;深圳市中电电力技术股份有限公司,广东深圳 518000【正文语种】中文LMCC（Local Motor Control Center）马达控制中心是专为工业企业低压电动机设计的一套智能化的就地电动机管理系统，以实现对现场低压电动机的集中监测、控制与管理，便于用户掌握电机运行特性，分析各类电动机电气故障原因，管理电机起动、运行信息，远程控制电机起停、正反转操作等，最终实现对低压电动机的综合管理。
主要应用于发电厂、石化、冶金、矿山、造纸、轻工等行业。
带触摸屏控制的 LMCC具有友好的中文 HMI人机交互界面，无需鼠标、键盘便可进行对低压电动机电气量与运行状态的动态监测、控制与管理；可嵌入式安装于就地低压配电室的配电柜和屏柜上，具有较强的操控性，外观新颖、功能独特。
1 LMCC马达控制中心的功能介绍带触摸屏控制的LMCC马达控制中心与传统依靠硬接线与PLC（或远程I/O子站）实现的基于PLC控制系统的CMCC不同，采用的现场总线通信技术是在电机智能化控制的IMCC系统网络架构基础上进行的技术性创新和功能性扩展，以智能马达控制器取代热继电器和非智能控制器，极大地减少了施工、接线、调试、检修、故障排查、程序升级等工作量，同时具有可扩展性和开放性。
低压MCC控制系统
新型低压MCC控制系统MNS is 探讨和应用厦门ABB低压电器设备有限公司作者：魏日翔陈华标低压开关柜发展到今日，已经经历了几代的发展; MCC(马达控制中心) 作为其主要组成部分也随之有了很大的发展，与传统的断路器+热继电器的模式相比，它已经发生了质的飞跃，吸收了很多前端科技，进入到了数字化和智能化时代。
当前，为了因应客户对技术发展的需要，许多低压开关柜厂家都在加大力度以便推出最新一代的MCC 系统。
ABB作为全球电力和自动化技术领导者，在这方面更是走在了前面，其最新一代MCC开关柜MNS is 系统已经推出并已经逐步开始投入运营。
ABB的MNS系列低压开关柜经历了3代的发展，第一台MNS开关柜于1975年推出，到90年代诞生了第二代MNS+INSUM形式的智能MCC系统，第三代MNS is 系统是在原有成熟的技术上发展而来，是其最新研究成果，与其传统MCC相比有了跨越式的发展。
本文就MNS is 系统的结构、功能、特点、以及新技术在其中的应用做个介绍，并就实际应用和调试中遇到的问题和解决方法与大家分享和讨论。
1 什么是MNS is 系统1.1 is --- i是“Intelligence”和“integrated”的简写，s是“system”的简写1.2 MNS is 就是基于MNS低压开关柜的一种智能化的低压配电和电机控制、保护、监测等完整解决方案。
它不是单个元器件，是由众多部件构成的一种完整的系统，如下图1为MNS is 柜子的外观；图2是MNS is系统架构，虚框内为硬件部分除柜子外的主要组成部件：Mlink --- 数据的交换中心，与外界的通讯接口（DCS 、OPC Server ...），主要功能是做为路由器和信息提供者。
MView --- 触摸屏人机界面，实现监测和控制MControl --- 控制和保护模块以及回路的输入输出接口MStart / MFeed --- 载流单元，即俗称的抽屉单元，包括马达起动器和馈电图1：MNS is 开关柜外观图图2：MNS is 系统架构图2 MNS is 系统性能特点2.1 硬件部分2.1.1传统MNS柜子或市面上许多其他型号的低压配电柜，其一次和二次回路的外引电缆均设计在一个电缆小室内，操作时容易互相干扰，带电作业时，对于保护措施不到位的情况下容易引起短路、触电等危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论马达控制中心（MCC）产品在工业生产中的应用
【摘要】马达控制中心（mcc）产品在工业生产中扮演着极为重要的角色，可以集成多种马达控制和过程监视设备。
智能电机控制中心（imcc）显著简化了接线、故障诊断、单元重新布置、结构和单元的添加等工作。
【关键词】马达控制中心智能简化接线故障诊断
一、智能电机控制中心简介
智能电机控制中心（intelligent motor control centers）通称智能mcc或imcc，指采用标准的现场总线或其他数字通讯方式将具有通讯能力的元器件连接起来，通过控制器或上位机实现对现场设备、电网或其他控制器等的遥测、遥控、遥讯中部分或全部功能的成套设备。
二、智能电机控制中心特点和应用
智能电机控制中心主要由智能元器件、网络、软件、配套的柜型组成。
较之普通的标准mcc产品，智能型mcc在结构和单元方面都会包含不同的内容，软件也是一个显著的差别。
大致可以归纳为：内置的通讯介质，智能电机控制元件和mcc监视软件。
内置的通讯网络，它直接把现场设备连接到网络能够减少硬接线，减少劳动力成本，多数情况下能减少硬件成本，减少起动时间，使错误接线最小化，诊断能预报故障信号，诊断帮助故障检修，通过网络能传递更多的数据信息，由于加强了每个设备的诊断，从而减少停机时间。
主要的现场总线有profibus dp、devicenet、modbus、
canopen。
智能马达控制元件，在高质量的智能mcc中，任意一个单元，都应当具备通讯能力。
理想情况下，所有的单元应该具备输入点，以监视像分断开关、接触器、过载继电器或者手动/自动选择开关的状态。
需要配置网络扫描器或者网络链接设备进行mcc设备数据的采集和传送。
集成智能型mcc至少应当包含以下智能元件：智能电机保护器，mcc产品中最为常见的设备就是电机保护器，所以智能化电机保护器应当是最为基本的要求；内嵌输入输出点的网络通讯接口模块，传统的机电式起动器和进线分断开关无法通过网络进行通讯。
（3）变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素、过流/过压/过载保护等功能。
（4）软启动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
监视软件，智能mcc应该具备专门的软件，提供马达控制中心和相关设备的监视窗口。
mcc软件提供了即插即用的解决方案。
通过完善起动网络通讯，显示预先组态的画面，提供最为常见的参数、正面视图、单元视图和电子表格视图，并方便调取事件记录。
在网络的任何一个层次上都可以进行数据存取-用户能够在任何一个层次的网络接入
来读取mcc数据，例如devicenet，controlnet或者ethernet。
这一特性赋予用户极大的灵活性，即在不同的地点接入移动维护终端，或者是中控室，或者是工程师站。
系统设计与测试，必须进行元件和系统测试，以保证整个系统能够协调一致地运行。
下述各项测试保证了集成智能型mcc 能够按照预期要求进行工作。
电器和环境测试-完整的测试程序，包括独立元件测试，也包括系统整体测试。
有噪声抑制、ieee 资格测试、拉弧测试、电钻测试、无线电话测试、堵转过载、短路、ul元件和电缆测试、冲击与震动、地震测试、完整系统测试以检查：布线系统完整性、devicenet 通讯模块、网络波特率和节点地址、软件内容.
有效解决mcc改造和升级，mcc在应用过程中，经常需要添加或重新布置，所以要求软件能够适应相应的数据变化。
要求软件能够很容易处理新的单元，或者现有单元之间的位置重新排布。
较好的方式是由用户输入相关信息，跟随软件向导逐步完成重新的配置。
智能电机控制中心（imcc）显著简化了接线、故障诊断、单元重新布置、结构和单元的添加等工作。
同时提供了许多新的信息，用来减少停机时间，监视mcc和相关的设备，减少维修时间，最为重要的是，智能电机控制中心（imcc）的应用彻底改变了过去被动的设备维护模式，利用各种设备运行信息进行预防性维护，可以将故障限制在出现之前，从而大大减少停机时间。
因此在实际工业控制，尤其是关键过程工业应用中日益普及。
另外随着智能化元件成本的
不断降低，集成智能化的趋势会更加明显。
参考文献：
[1]方瑞明.电机智能设计方法[m]. 北京：科学出版社，2010.
[2]上海安科瑞电气股份有限公司.智能电动机控制与保护二次电路图集[m].北京：机械工业出版社，2012.
[3]李人厚.智能控制理论和方法[m].西安：西安电子科技大学出版社，2007.。
