【同步练习】2017年秋高一数学人教A版必修2课后导练：1.2.3空间几何体的直观图 Word版含解析
课后导练
基础达标
1斜二测画法所得直观图,以下说法正确的是（）
A.等腰三角形的直观图仍是等腰三角形
B.正方形的直观图为平行四边形
C.梯形的直观图不是梯形
D.正三角形的直观图一定为等腰三角形
解析：根据斜二测画法的要求知，正方形的直观图为平行四边形.
答案：B
2下列关于用斜二测画法画直观图说法错误的是（）
A.用斜二测画法画出的直观图是在平行投影下画出的空间图形
B.几何体的直观图的长、宽、高与几何体的长、宽、高比例相同
C.水平放置的矩形的直观图是平行四边形
D.水平放置的圆的直观图是椭圆
解析：斜二测画法中，与x轴、y轴平行的线段继续保持与x′轴、y′轴平行.所以A项正确，从而可知，C、D项也正确，而平行于x轴的或z轴的线段长度不变，平行于y轴的线段长度变为原来的一关，所以B项错.
答案：B
3右图是水平放置的三角形的直观图，AB∥y轴，则△ABC是…（）
A.等边三角形
B.等腰三角形
C.直角三角形
D.等腰直角三角形
解析：因为AB∥y轴，所以AB⊥AC，故选C.
答案：C
4如图，用斜二测画法画一个水平放置的平面图形为一个正方形，则原来图形的形状是（）
解析：在直观图中，其一条对角线在y′轴上且长度为2，所以在原图形中其一条对角线必
2，因此A项正确.
在y轴上且长度为2
答案：A
5利用斜二测画法得到以下结论正确的是（）
①三角形的直观图是三角形②平行四边形的直观图是平行四边形③正方形的直观图是
正方形 ④菱形的直观图是菱形 A.①② B.①
C.③④
D.①②③④
解析：在斜二测画法的要求下，三角形的直观图仍是三角形，平行四边形的直观图仍为平行四边形.而正方形直观图是平行四边形，菱形的直观图是非菱形的平行四边形. 答案：A
6以下直观图代表的立体图形是_________________.
答案：（1）正六棱柱 （2）圆锥 （3）四棱锥和长方体的组合体 （4）两个三棱锥的组合体
7用斜二测画法画一个水平放置的正五角星的直观图，则正五角星的各个角______________. ①相等 ②不等 ③不全等 答案：③
8画边长为4 cm 的正三角形的水平放置的直观图. 画法：（1）以BC 边所在的直线为x 轴，以BC 边上的高线AO 所在的直线为y 轴，再画对应的x′、y′轴，使∠x′O′y′=45°.
（2）在x′轴上截取O′B′=O′C′=2 cm ，在y′轴上截取O′A′=
2
1
AO. 连结A′B′,A′C′,则△A′B′C′即为正△ABC 的直观图. 综合运用
9下列说法正确的是（ ）
A.水平放置的正方形的直观图可能是梯形
B.两条相交的直线的直观图可能是相交直线
C.互相垂直的直线的直观图仍是垂直的
D.平行四边形的直观图是平行四边形
E.菱形的直观图是菱形
解析：正方形的直观图是平行四边形而不是梯形；两相交直线的直观图一定是相交直线；两垂直直线的直观图是夹角为45°的直线；平行四边形的直观图是平行四边形；菱形的直观图是非菱形的平行四边形. 答案：D
10如下图所示为某一平面图形的直观图，则此平面图形可能是下列中的（ ）
解析：按斜二测画法的规则：平行于x 轴或y 轴上的线段的长度在新系中不变，在y 轴上或平行于y 轴的线段长度在新系中变为原来的
2
1
，并注意到∠xOy=90°,∠x′O′y′=45°.故选C.
答案：C
11画右面几何体的直观图.
画法：（1）画轴.画出x 轴,y 轴,z 轴.
（2）画圆柱的两底面，先画圆O ，在z 轴上取点O′，使OO′等于实物图中相应的高度，过O′作x 轴的平行线O′x′，过O′作y 轴的平行线O′y′. 利用O′x′和O′y′画出底面圆O′.
（3）连线.连结AA′,BB′，则得到圆柱OO′.
拓展探究
12已知△ABC 的平面直观图△A′B′C′是边长为a 的正三角形，那么原△ABC 的面积为（ ） A.
23a 2 B.43a 3 C.2
6a 2
D.6a 2 解析：如图（1）为直观图，（2）为实际图形，取B′C′所在直线为x′轴，过B′C′中点O′与O′x′成45°的直线为y′轴，过A′点作A′N′∥O′x′，交y′轴于N′点，过A′点作A′M′∥O′y′，交x′轴于M′点.则在直角三角形A′O′M′中， ∵O′A′=
2
3
a ，∠A′M′O′=45°, ∴M′O′=A′N′=
2
3a ， 故A′M′=
2
6a.
（1） （2）
在直角坐标系中，在x 轴上方y 轴左侧取到x 轴距离为6a ，到y 轴距离为3[]2a 的点A ，
则△ABC 为所求.显然S △ABC =21a·6a=2
6a 2.∴应选C. 答案：C。
人教版A版高中数学必修2课后习题解答
第一章空间几何体1．1 空间几何体的结构练习（第7 页）1．（1）圆锥；（2）长方体；（3）圆柱与圆锥组合而成的组合体；（4）由一个六棱柱挖去一个圆柱体而得到的组合体。
2．（1）五棱柱；（2）圆锥3．略习题1．1A组1．（1） C；（2）C；（3）D；（4） C2．（1）不是台体，因为几何体的“侧棱”不相交于一点，不是由平等于“底面”的平面截棱锥得到的。
（2）、（3）也不是台体，因为不是由平行与棱锥和圆锥底面的平面截得的几何体。
3．（1）由圆锥和圆台组合而成的简单组合体；（2）由四棱柱和四棱锥组合而成的简单组合体。
4．两个同心的球面围成的几何体（或在一个球体内部挖去一个同心球得到的简单组合体）。
5．制作过程略。
制作过程说明平面图形可以折叠成立体图形，立体图形可以展开为平面图形。
B组1．剩下的几何体是棱柱，截去的几何体也是棱柱；它们分别是五棱柱和三棱柱。
2．左侧几何体的主要结构特征：圆柱和棱柱组成的简单组何体；中间几何体的主要结构特征：下部和上部都是一个圆柱截去一个圆柱组成的简单组何体；右侧几何体的主要结构特征：下部是一个圆柱体，上部是一个圆柱截去一个圆柱组成的简单组何体。
1．2 空间几何体的三视图和直观图练习（第15 页）1．略2．（1）四棱柱（图略）；（2）圆锥与半球组成的简单组合体（图略）；（3）四棱柱与球组成的简单组合体（图略）；（4）两台圆台组合而成的简单组合体（图略）。
3．（1）五棱柱（三视图略）；（2）四个圆柱组成的简单组合体（三视图略）；4．三棱柱练习（第19 页）1．略。
2．（1）√（2）×（3）×（4）√3．A4．略5．略习题1．2A组1．略2．（1）三棱柱（2）圆台（3）四棱柱（4）四棱柱与圆柱组合而成的简单组合体3~5．略B组1~2．略3．此题答案不唯一，一种答案是由15个小正方体组合而成的简单组合体，如图。
1．3 空间几何体的表面积与体积。

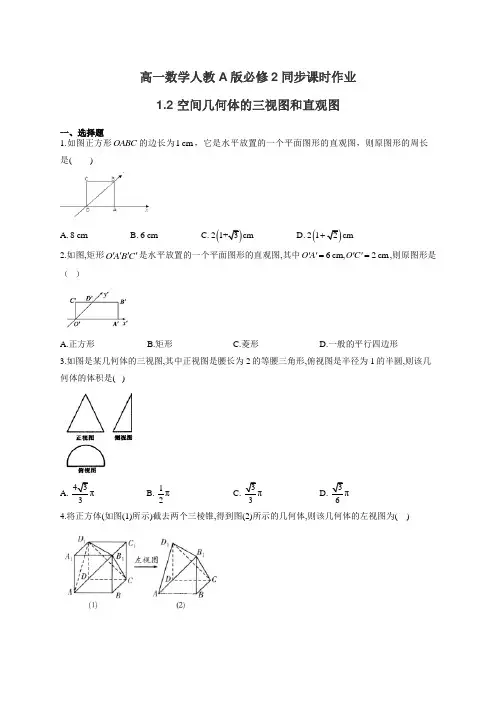

高一数学人教A版必修2同步课时作业1.2 空间几何体的三视图和直观图(有答案)
高一数学人教A 版必修2同步课时作业1.2 空间几何体的三视图和直观图一、选择题1.如图正方形OABC 的边长为1 cm ，它是水平放置的一个平面图形的直观图，则原图形的周长是( )A.8 cmB.6 cmC.()21+3cmD.()212cm +2.如图,矩形O A B C ''''是水平放置的一个平面图形的直观图,其中6cm,2cm O A O C ='=''',则原图形是（ ）A.正方形B.矩形C.菱形D.一般的平行四边形3.如图是某几何体的三视图,其中正视图是腰长为2的等腰三角形,俯视图是半径为1的半圆,则该几何体的体积是( )43 B. 1π2 3 3 4.将正方体(如图(1)所示)截去两个三棱锥,得到图(2)所示的几何体,则该几何体的左视图为( )A. B. C. D.5.若某几何体的三视图如图所示,则这个几何体的直观图可以是( )A. B. C. D.6.某三棱锥的三视图如图所示，已知它的体积为43，则图中x 的值为( )A ． 2 2 C. 1D ．127.如图，ABC △的斜二测直观图为等腰''Rt A B C △，其中''2A B ，则原ABC △的面积为（ ）A ．2B ．4C ．2D ．28.下图是一个多面体的三视图，这个多面体某条棱的一个端点在正视图中对应的点为M ，在俯视图中对应的点为N ，则该端点在侧视图中对应的点为( )A.EB.FC.GD.H二、填空题9.某四棱锥的三视图如图所示，则该四棱锥的侧面积是__________.10.半径为R的球O放置在水平平面α上,点P位于球O的正上方,且到球O表面的最小距离为R,则从点P发出的光线在平面α上形成的球O的中心投影的面积等于__________.11.已知某几何体的三视图如图所示,则该几何体的表面积为_________体积为_________.三、解答题12.某几何体的三视图如图所示:1.求该几何体的表面积;2.求该几何体的体积.参考答案1.答案：A解析：由直观图得，原图形是如图所示的平行四边形O ′A ′B ′C ′，其中A ′O ′⊥O ′B ′，可得O ′A ′＝1，222O B OB ''==，故()222213A B ''=+=，∴原图形的周长为：()2318⨯+=.2.答案：C解析：本题考查斜二测画法的逆用根据斜二测的画法可得45D O A D O C ''''''∠=∠=,还原出的图如下,其中2,4,6CD C D BD B D OA O A ====='''''=' (平行于x '轴的长度不变).242OD O D '='= (平行于y '轴的长度扩为2倍).由于CB OA ,且6CB OA ==, 所以OABC 为平行四边形,又224+32=6OC CD OD =+=,所以OABC 为菱形.故答案为C.3.答案：D解析：由三视图,可知给定的几何体是一个圆锥的一半,故所求的体积为2113π1323⨯⨯⨯=. 4.答案：B解析：由几何体知左视图为正方形且对角线1AD 为可视线, 1CB 为不可视线,在左视图中应画为虚线,故选B.5.答案：D解析：,A B 的正视图不符合要求, C 的俯视图不符合要求6.答案：C解析：根据几何体的三视图转换为几何体为：该几何体为底面为直角三角形高为2x 的三棱锥体.如图所示：所以114222323V x x x =⨯⋅⋅⋅=， 解得：1x =.故选：C.7.答案：D解析：∵'''O A B Rt △是一平面图形的直观图，直角边长为''2A B =，222⨯=，因为平面图形与直观图的面积的比为∴原平面图形的面积是2⨯=.8.答案：A解析：由三视图知，该几何体是由两个长方体组合而成的，其直观图如图所示，由图知该端点在侧视图中对应的点为E ，故选A.9.答案：4+解析：由四棱锥的三视图得到该四棱锥是P ABCD -，其中，底面ABCD 是边长为2的正方形，PC ABCD ⊥平面，如图，PB PD ==，∴四菱锥的侧面积是：+PBC PDC PAB PCD S S S S S ∆∆∆∆=++11112222222222=⨯⨯+⨯⨯+⨯⨯⨯⨯4=+10.答案：23R π解析：轴截面如图所示,分析题意可知3MN NT TP R ===,所以中心投影的面积为23R π.11.答案：5π2+;3π2解析：由三视图还原该几何体的直观图如图所示.可看作是由一个底面半径为1,高为1的圆柱和一个底面半径为1,高为1的半圆柱组合而成的,故该几何体的表面积为212π12π112π11215π22⨯+⨯⨯+⨯⨯⨯+⨯=+,体积为2213π11π11π22⨯⨯+⨯⨯⨯=12.答案：1.由三视图知,此几何体由上下两部分组成,其中上边是一个半径为1的半球,下边是一个棱长为2的正方体。

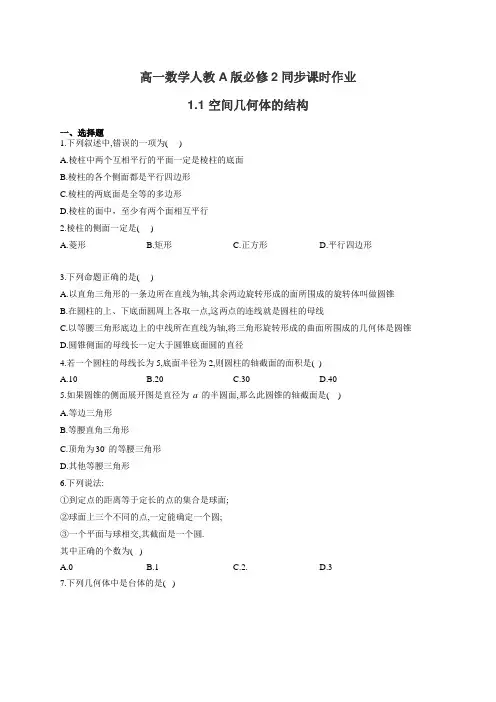

高一数学人教A版必修2同步课时作业1.1 空间几何体的结构(有答案)
高一数学人教A版必修2同步课时作业1.1 空间几何体的结构一、选择题1.下列叙述中,错误的一项为( )A.棱柱中两个互相平行的平面一定是棱柱的底面B.棱柱的各个侧面都是平行四边形C.棱柱的两底面是全等的多边形D.棱柱的面中，至少有两个面相互平行2.棱柱的侧面一定是( )A.菱形B.矩形C.正方形D.平行四边形3.下列命题正确的是( )A.以直角三角形的一条边所在直线为轴,其余两边旋转形成的面所围成的旋转体叫做圆锥B.在圆柱的上、下底面圆周上各取一点,这两点的连线就是圆柱的母线C.以等腰三角形底边上的中线所在直线为轴,将三角形旋转形成的曲面所围成的几何体是圆锥D.圆锥侧面的母线长一定大于圆锥底面圆的直径4.若一个圆柱的母线长为5,底面半径为2,则圆柱的轴截面的面积是( )A.10B.20C.30D.405.如果圆锥的侧面展开图是直径为a的半圆面,那么此圆锥的轴截面是( )A.等边三角形B.等腰直角三角形C.顶角为30的等腰三角形D.其他等腰三角形6.下列说法:①到定点的距离等于定长的点的集合是球面;②球面上三个不同的点,一定能确定一个圆;③一个平面与球相交,其截面是一个圆.其中正确的个数为( )A.0B.1C.2.D.37.下列几何体中是台体的是( )A. B. C. D.8.用一个平面去截一个圆台，得到的图形不可能是( )A.矩形B.圆形C.梯形D.三角形二、填空题9.若一个圆锥的底面半径是母线长的一半，侧面积和它的体积的数值相等，则该圆锥的底面半径为__________.10.下列四个命题:①棱台的侧棱延长后必交于一点;②上、下底面为相似的正多边形的棱台一定是正棱台;③用一个平面截棱锥,夹在底面和截面间的几何体是棱台;④棱台的上、下底面边长之比等于棱台的高与截得此棱台的棱锥的高之比.其中正确的命题是__________(填序号).11.对如图8-1-5所示的几何体的描述正确的为_______ ( 填序号).①这是一个六面体;②这是一个四棱台;③这是一个四棱柱;④此几何体可由三棱柱截去一个小三棱柱而得到;⑤此几何体可由四棱柱截去一个三棱柱而得到.三、解答题12.如图所示，四棱锥P ABCD -的底面是梯形，且//,AB CD AB ⊥平面,PAD E 是PB 中点，12CD PD AD AB ===．（1）求证：CE AB ⊥；（2）若3,2CE AB ==，求三棱锥A PCD -的高．参考答案1.答案：A解析：在A 中,棱柱中两个互相平行的平面不一定是棱柱的底面,例如正六棱柱的相对侧面互相平行,故错误；在B 中,由棱柱的定义知棱柱的各个侧面都是平行四边形,故正确；在C 中,由棱柱的定义知棱柱的两底面是互相平行且全等的多边形,故正确；在D 中,有两个面互相平行,其余各面都是四边形,并且每相邻两个四边形的公共边互相平行,由这些面围成的几何体是棱柱,故正确,故选A.2.答案：D解析：根据棱柱的性质可得:直棱柱的侧面是矩形,斜棱柱的侧面可能是矩形和平行四边形,所以棱柱的侧面一定是平行四边形,故选D.3.答案：C解析：对于A,若以直角三角形的斜边所在直线为轴,其余两边旋转形成的面所围成的旋转体不是圆锥,错误;对于B,连接圆柱上、下底面圆周上两点的线段不一定与圆柱的轴平行,错误;对于C,等腰三角形底边上的中线将三角形分割成两个全等的直角三角形,这两个直角三角形以其公共直角边所在直线为轴旋转而成的几何体是圆锥,正确;对于D,当通过旋转形成圆锥的直角三角形的斜边长为5,两直角边长分别为3和4时,圆锥的母线长小于圆锥底面直径,错误.4.答案：B解析：因为圆柱的轴截面是矩形,由题意知该矩形的长是5,宽为4,所以轴截面的面积为4520⨯=,故选B.5.答案：A解析：设圆锥底面圆的半径为r ,依题意可知2ππ2a r =⨯,则4a r =,故轴截面是边长为2a 的等边三角形.6.答案：C解析：①②都对.③中一个平面与球相交,其截面是一个圆面,而不是圆.7.答案：D解析：A 中的几何体侧棱延长线没有交于一点;B 中的几何体没有两个平行的面;很明显C 中几何体是棱锥.8.答案：A解析：用一个平面去截一个圆台，得到的图形可能是圆形、梯形、三角形等，不可能是矩形.9.答案：解析：设圆锥的底面半径为r ，则母线长为2r ，解析：根据棱台的定义,知棱台的侧棱延长后必交于一点, 则①正确.底面相似但侧棱不相等,这样的棱台不是正棱台.故②错误.如果截棱锥的平面与底面不平行,则截得的几何体不是棱台,故③错误.根据平面几何的知识,棱台的上、下底面边长之比等于截去的小棱锥的高与原棱锥的高之比,故④错误.综上所述,正确的命题只有①.11.答案：①③④⑤解析： ①正确,因为有六个面,属于六面体.②错误,因为侧棱的延长线不能交于一点,所以不正确.③正确,如果把几何体正面或背面作为底面就会发现是一个四棱柱.④⑤都正确,如图()()D-8-712所示12.答案：（1）取AP 的中点F ，连结,DE EF ，如图所示．因为点E 是PB 中点，所以//EF AB ,且2AB EF =． 又因为//AB CD 且2AB CD =，所以//EF CD 且EF CD =， 所以四边形EFDC 为平行四边形， 所以//CE DF ， 因为AB ⊥平面,PAD DF ⊂平面PAD ， 所以AB DF ⊥．所以CE AB ⊥．（2）设点O 为PD 的中点，连结AO ，如图所示，因为2EC AB ==，由（1）知，DF =又因为2AB =，所以1PD AD ==，所以21AP AF === 所以ADP ∆为正三角形，所以AO PD ⊥，且AO = 因为AB ⊥平面,//AB PAD CD ， 所以CD ⊥平面PAD所以CD AO ⊥， 又因为PD CD D =，所以AO ⊥平面PCD ．所以三棱锥A PCD -。
【三维设计】人教版高中数学必修2练习：第一章 空间几何体(含答案解析)
1．1空间几何体的结构第一课时棱柱、棱锥、棱台的结构特征空间几何体与多面体[导入新知]1．空间几何体1．对于多面体概念的理解，注意以下两个方面：(1)多面体是由平面多边形围成的，围成一个多面体至少要4个面．一个多面体由几个面围成，就称为几面体．(2)多面体是一个“封闭”的几何体，包括其内部的部分． 2．棱柱具有以下结构特征和特点：(1)侧棱互相平行且相等，侧面都是平行四边形．(2)两个底面与平行于底面的截面是全等的多边形，如图a 所示．(3)过不相邻的两条侧棱的截面是平行四边形，如图b 所示．(4)有两个面平行，其余各面都是平行四边形的几何体不一定是棱柱，如图c 所示．3．对于棱锥要注意有一个面是多边形，其余各面都是三角形的几何体不一定是棱锥，必须强调其余各面是共顶点的三角形，如图d 所示．4．棱台中各侧棱延长后必相交于一点，否则不是棱台．棱柱的结构特征[例1]下列关于棱柱的说法：(1)所有的面都是平行四边形；(2)每一个面都不会是三角形；(3)两底面平行，并且各侧棱也平行；(4)被平面截成的两部分可以都是棱柱．其中正确说法的序号是________．[答案](3)(4)[类题通法]有关棱柱的结构特征问题的解题策略(1)紧扣棱柱的结构特征进行有关概念辨析．①两个面互相平行；②其余各面是四边形；③相邻两个四边形的公共边互相平行．求解时，首先看是否有两个平行的面作为底面，再看是否满足其他特征．(2)多注意观察一些实物模型和图片便于反例排除．[活学活用]下列说法正确的是()A．有两个面平行，其余各面都是四边形的几何体叫棱柱B．有两个面平行，其余各面都是平行四边形的几何体叫棱柱C．各个侧面都是正方形的四棱柱一定是正方体D．九棱柱有9条侧棱，9个侧面，侧面均为平行四边形答案：D棱锥、棱台的结构特征[例2]下列关于棱锥、棱台的说法：(1)用一个平面去截棱锥，底面和截面之间的部分组成的几何体叫棱台；(2)棱台的侧面一定不会是平行四边形；(3)棱锥的侧面只能是三角形；(4)由4个面围成的封闭图形只能是三棱锥；(5)棱锥被平面截成的两部分不可能都是棱锥．其中说法正确的序号是________．[答案](2)(3)(4)[类题通法]判断棱锥、棱台形状的两个方法(1)举反例法：结合棱锥、棱台的定义举反例直接判断关于棱锥、棱台结构特征的某些说法不正确．(2)直接法：下列说法正确的有()①由5个面围成的多面体只能是四棱锥；②仅有两个面互相平行的五面体是棱台；③两个底面平行且相似，其余各面都是梯形的多面体是棱台；④有两个面互相平行，其余4个面都是等腰梯形的六面体是棱台．A．0个B．1个C．2个D．3个答案：A多面体的平面展开图[例3]如下图是三个几何体的侧面展开图，请问各是什么几何体？[解]由几何体的侧面展开图的特点，结合棱柱，棱锥，棱台的定义，可把侧面展开图还原为原几何体，如图所示：所以①为五棱柱，②为五棱锥，③为三棱台．[类题通法]1．解答此类问题要结合多面体的结构特征发挥空间想象能力和动手能力．2．若给出多面体画其展开图时，常常给多面体的顶点标上字母，先把多面体的底面画出来，然后依次画出各侧面．3．若是给出表面展开图，则可把上述程序逆推．[活学活用]水平放置的正方体的6个面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图(图中数字写在正方体的外表面上)，若图中“0”上方的“2”在正方体的上面，则这个正方体的下面是()A．1B．5C．快D．乐答案：B1.柱、锥、台结构特征判断中的误区[典例]如下图所示，下列关于这个几何体的正确说法的序号为________．①这是一个六面体；②这是一个四棱台；③这是一个四棱柱；④此几何体可由三棱柱截去一个三棱柱得到；⑤此几何体可由四棱柱截去一个三棱柱得到．[解析]①正确，因为有6个面，属于六面体的范围；②错误，因为侧棱的延长线不能交于一点，所以不正确；③正确，如果把几何体放倒就会发现是一个四棱柱；④⑤都正确，如下图所示．[答案]①③④⑤[易错防范]1．解答过程中易忽视侧棱的延长线不能交于一点，直观感觉是棱台，而不注意逻辑推理．2．解答空间几何体概念的判断题时，要注意紧扣定义，切忌只凭图形主观臆断．[成功破障]如右图所示，将装有水的长方体水槽固定底面一边后倾斜一个小角度，则倾斜后水槽中的水形成的几何体是()A．棱柱B．棱台C．棱柱与棱锥的组合体D．不能确定答案：A一、选择题1．下列图形中，不是三棱柱的展开图的是()答案：C2.如右图所示，在三棱台ABC-A′B′C′中，截去三棱锥A′-ABC，则剩余部分是()A．三棱锥B．四棱锥C．三棱柱D．组合体答案：B3．下列说法正确的是()①棱锥的各个侧面都是三角形；②三棱柱的侧面为三角形；③四面体的任何一个面都可以作为棱锥的底面；④棱锥的各侧棱长都相等．A．①②B．①③C．②③D．②④答案：B4．正五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个正五棱柱对角线的条数共有()A．20 B．15C．12 D．10答案：D5．下列命题正确的是()A．用一个平面去截棱锥，棱锥底面和截面之间的部分是棱台B．棱柱中两个互相平行的面一定是棱柱的底面C．棱台的底面是两个相似的正方形D．棱台的侧棱延长后必交于一点答案：D二、填空题6．面数最少的棱柱为________棱柱，共有________个面围成．答案：三 57.如右图所示，M是棱长为2 cm的正方体ABCD-A1B1C1D1的棱CC1的中点，沿正方体表面从点A到点M的最短路程是________ cm.答案：138．侧棱垂直于底面的棱柱叫做直棱柱．侧棱不垂直于底面的棱柱叫做斜棱柱．底面是正多边形的直棱柱叫做正棱柱．底面是平行四边形的四棱柱叫做平行六面体．侧棱与底面垂直的平行六面体叫做直平行六面体．底面是矩形的直平行六面体叫做长方体．棱长都相等的长方体叫做正方体．请根据上述定义，回答下面的问题：(1)直四棱柱________是长方体；(2)正四棱柱________是正方体．(填“一定”“不一定”或“一定不”)答案：(1)不一定(2)不一定三、解答题9．如右图所示，长方体ABCD -A1B1C1D1.(1)这个长方体是棱柱吗？如果是，是几棱柱？为什么？(2)用平面BCNM把这个长方体分成两部分，各部分形成的几何体还是棱柱吗？如果是，是几棱柱，并用符号表示；如果不是，请说明理由．解：(1)是棱柱，并且是四棱柱，因为长方体相对的两个面是互相平行的四边形(作底面)，其余各面都是矩形(作侧面)，且相邻侧面的公共边互相平行，符合棱柱的定义．(2)截面BCNM的上方部分是三棱柱BB1M-CC1N，下方部分是四棱柱ABMA1-DCND1.10．给出两块正三角形纸片(如图所示)，要求将其中一块剪拼成一个底面为正三角形的三棱锥模型，另一块剪拼成一个底面是正三角形的三棱柱模型，请设计一种剪拼方案，分别用虚线标示在图中，并作简要说明．解：如图①所示，沿正三角形三边中点连线折起，可拼得一个底面为正三角形的三棱锥．如图②所示，正三角形三个角上剪出三个相同的四边形，其较长的一组邻边边长为三角形边长的14，有一组对角为直角，余下部分按虚线折成，可成为一个缺上底的底面为正三角形的三棱柱，而剪出的三个相同的四边形恰好拼成这个底面为正三角形的棱柱的上底.第二课时 圆柱、圆锥、圆台、球的结构特征 简单组合体的结构特征旋转体 [导入新知]1．以直角三角形斜边所在的直线为旋转轴，其余两边旋转成的曲面围成的旋转体不是圆锥．2．球与球面是完全不同的两个概念，球是指球面所围成的空间，而球面只指球的表面部分．3．圆台也可以看作是等腰梯形以其底边的垂直平分线为轴，各边旋转半周形成的曲面所围成的几何体．简单组合体[导入新知]1．简单组合体的概念由简单几何体组合而成的几何体叫做简单组合体．2．简单组合体的构成形式有两种基本形式：一种是由简单几何体拼接而成的；另一种是由简单几何体截去或挖去一部分而成的．[化解疑难]简单组合体识别的要求(1)准确理解简单几何体(柱、锥、台、球)的结构特征．(2)正确掌握简单组合体构成的两种基本形式．(3)若用分割的方法，则需要根据几何体的结构特征恰当地作出辅助线(或面)．旋转体的结构特征[例1]给出下列说法：(1)以直角三角形的一条边所在直线为轴，其余两边旋转形成的曲面围成的几何体是圆锥；(2)以等腰三角形底边上的中线所在直线为轴，将三角形旋转形成的曲面围成的几何体是圆锥；(3)经过圆锥任意两条母线的截面是等腰三角形；(4)圆锥侧面的母线长有可能大于圆锥底面圆直径．其中说法正确的序号是________．[答案](2)(3)(4)[类题通法]1．判断简单旋转体结构特征的方法(1)明确由哪种平面图形旋转而成．(2)明确旋转轴是哪条直线．2．简单旋转体的轴截面及其应用(1)简单旋转体的轴截面中有底面半径、母线、高等体现简单旋转体结构特征的关键量．(2)在轴截面中解决简单旋转体问题体现了化空间图形为平面图形的转化思想．[活学活用]给出下列说法：(1)圆柱的底面是圆面；(2)经过圆柱任意两条母线的截面是一个矩形面；(3)圆台的任意两条母线的延长线可能相交，也可能不相交；(4)夹在圆柱的两个截面间的几何体还是一个旋转体．其中说法正确的是________．答案：(1)(2)简单组合体[例2]观察下列几何体的结构特点，完成以下问题：(1)题图①所示几何体是由哪些简单几何体构成的？试画出几何图形，可旋转该图形180°后得到几何体①.(2)题图②所示几何体的结构特点是什么？试画出几何图形，可旋转该图形360°得到几何体②.(3)题图③所示几何体是由哪些简单几何体构成的？请说明该几何体的面数、棱数、顶点数．[解](1)图①是由圆锥和圆台组合而成．可旋转如下图形180°得到几何体①.(2)图②是由一个圆台，从上而下挖去一个圆锥，且圆锥的顶点恰为圆台底面圆的圆心．可旋转如下图形360°得到几何体②.(3)图③是由一个四棱锥与一个四棱柱组合而成，且四棱锥的底面与四棱柱底面相同．共有9个面，9个顶点，16条棱．[类题通法]1．明确组合体的结构特征，主要弄清它是由哪些简单几何体组成的，必要时也可以指出棱数、面数和顶点数，如题图③所示的组合体有9个面，9个顶点，16条棱．2．会识别较复杂的图形是学好立体几何的第一步，因此我们应注意观察周围的物体，然后将它们“分拆”成几个简单的几何体，进而培养我们的空间想象能力和识图能力．[活学活用]指出图①～图③的3个几何体分别是由哪些简单几何体组成的．解：图①几何体由一个圆锥、一个圆柱和一个圆台拼接而成；图②几何体由一个六棱柱和一个圆柱拼接而成；图③几何体由一个六棱柱挖去一个圆柱而成．1.旋转体的生成过程[典例]如右图所示，四边形ABCD为直角梯形，试作出绕其各条边所在的直线旋转所得到的几何体．[解题流程][规范解答]以边AD所在直线为旋转轴旋转，形成的几何体是圆台，如图①所示．以边AB所在直线为旋转轴旋转，形成的几何体是一个圆锥和一个圆柱拼接而成的几何体，如图②所示．以边CD所在直线为旋转轴旋转，形成的几何体是一个圆柱挖掉一个圆锥构成的几何体，如图③所示．以边BC所在直线为旋转轴旋转，形成的几何体是由一个圆台挖掉一个圆锥构成的几何体和一个圆锥拼接而成，如图④所示．[活学活用]一个有30°角的直角三角板绕其各条边所在直线旋转一周所得几何体是圆锥吗？如果以斜边上的高所在的直线为轴旋转180°得到什么几何体？旋转360°又得到什么几何体？解：如图①和图②所示，绕其直角边所在直线旋转一周围成的几何体是圆锥．如图③所示，绕其斜边所在直线旋转一周所得几何体是两个同底相对的圆锥．如图④所示，绕其斜边上的高所在的直线为轴旋转180°围成的几何体是两个半圆锥，旋转360°围成的几何体是一个圆锥．一、选择题1．下列说法正确的是()A．平行于圆锥某一母线的截面是等腰三角形B．平行于圆台某一母线的截面是等腰梯形C．过圆锥顶点的截面是等腰三角形D．过圆台上底面中心的截面是等腰梯形答案：C2．将一个等腰梯形绕它的较长的底边所在的直线旋转一周，所得的几何体包括() A．一个圆台、两个圆锥B．两个圆台、一个圆柱C．两个圆柱、一个圆台D．一个圆柱、两个圆锥答案：D3．以钝角三角形的较小边所在的直线为轴，其他两边旋转一周所得到的几何体是() A．两个圆锥拼接而成的组合体B．一个圆台C．一个圆锥D．一个圆锥挖去一个同底的小圆锥答案：D4．下列叙述中正确的个数是()①以直角三角形的一边所在直线为轴旋转所得的旋转体是圆锥；②以直角梯形的一腰所在直线为轴旋转所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆面；④用一个平面去截圆锥，得到一个圆锥和一个圆台．A．0 B．1C．2 D．3答案：B5.如右图所示的几何体，关于其结构特征，下列说法不正确的是()A．该几何体是由两个同底的四棱锥组成的几何体B．该几何体有12条棱、6个顶点C．该几何体有8个面，并且各面均为三角形D．该几何体有9个面，其中一个面是四边形，其余均为三角形答案：D二、填空题6．有下列说法：①在圆柱的上、下底面的圆周上各取一点，则这两点连线是圆柱的母线；②圆锥顶点与底面圆周上任意一点的连线是圆锥的母线；③在圆台上、下底面圆周上各取一点，则这两点的连线是圆台的母线；④圆柱的任意两条母线所在直线是互相平行的．其中正确的是________(把所有正确说法的序号都填上)．答案：②④7．下面这个几何体的结构特征是_____________________________________.答案：由一个四棱锥、一个四棱柱拼接，又在四棱柱中挖去了一个圆柱而成8．如图是一个几何体的表面展成的平面图形，则这个几何体是________．答案：圆柱三、解答题9．指出如图①、图②、图③所示的图形分别是由哪些简单几何体构成的．解：分割原图，使它的每一部分都是简单几何体．图①是由一个三棱柱和一个四棱柱拼接而成的简单组合体；图②是由一个圆锥和一个四棱柱拼接而成的简单组合体；图③是由一个半球、一个圆柱和一个圆台拼接而成的简单组合体．10.如右图所示，用一个平行于圆锥SO底面的平面截这个圆锥，截得圆台上、下底面的半径分别为2 cm和5 cm，圆台的母线长是12 cm，求圆锥SO的母线长．解：如右图所示，过圆台的轴作截面，截面为等腰梯形ABCD ，由已知可得上底半径O 1A ＝2 cm ，下底半径OB ＝5 cm ，且腰长AB ＝12 cm.设截得此圆台的圆锥的母线长为l ，则由△SAO 1∽△SBO ，可得l －12l ＝25，所以l ＝20 cm ，即截得此圆台的圆锥的母线长为20 cm.1．2空间几何体的三视图和直观图1.2.1 & 1.2.2 中心投影与平行投影 空间几何体的三视图中心投影与平行投影 [导入新知] 1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影平行投影和中心投影都是空间图形的一种画法，但二者又有区别 (1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同．三 视 图 [导入新知]1．每个视图都反映物体两个方向上的尺寸．正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸．2．画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．中心投影与平行投影 [例1] 下列说法中：①平行投影的投影线互相平行，中心投影的投影线相交于一点；②空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线； ③两条相交直线的平行投影是两条相交直线． 其中正确的个数为( ) A ．0 B ．1 C ．2 D ．3[答案] B [类题通法]1．判定几何体投影形状的方法．(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)对于平行投影，当图形中的直线或线段不平行于投影线时，平行投影具有以下性质： ①直线或线段的投影仍是直线或线段； ②平行直线的投影平行或重合；③平行于投影面的线段，它的投影与这条线段平行且等长；④与投影面平行的平面图形，它的投影与这个图形全等；⑤在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比．2．画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得此图形在该平面上的投影．[活学活用]如右图所示，在正方体ABCD -A′B′C′D′中，E，F分别是A′A，C′C的中点，则下列判断正确的序号是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在平面A′D′DA内的投影是菱形；③四边形BFD′E在平面A′D′DA内的投影与在平面ABB′A内的投影是全等的平行四边形．答案：①③画空间几何体的三视图[例2]画出如右图所示的四棱锥的三视图．[解]几何体的三视图如下：[类题通法]画三视图的注意事项(1)务必做到长对正，宽相等，高平齐．(2)三视图的安排方法是正视图与侧视图在同一水平位置，且正视图在左，侧视图在右，俯视图在正视图的正下方．(3)若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，要注意实、虚线的画法．[活学活用]沿一个正方体三个面的对角线截得的几何体如下图所示，则该几何体的侧视图为()答案：B由三视图还原空间几何体[例3]如下图所示的三视图表示的几何体是什么？画出物体的形状．(1)(2)(3)[解](1)该三视图表示的是一个四棱台，如右图．(2)由俯视图可知该几何体是多面体，结合正视图、侧视图可知该几何体是正六棱锥．如下图．(3)由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体上面是一个圆柱，下面是一个四棱柱，所以该几何体的形状如右图所示．[类题通法]由三视图还原几何体时，一般先由俯视图确定底面，由正视图与侧视图确定几何体的高及位置，同时想象视图中每一部分对应实物部分的形状．[活学活用]如图①、图②、图③、图④为4个几何体的三视图，根据三视图可以判断这四个几何体依次分别为()A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台答案：C2.画几何体的三视图常见误区[典例]某几何体及其俯视图如下图所示，下列关于该几何体正视图和侧视图的画法正确的是()[解析]该几何体是由圆柱切割而得，由俯视图可知正视方向和侧视方向，进一步可画出正视图和侧视图(如图所示)，故选A.[答案] A[易错防范]1．易忽视该组合体的结构特征是由圆柱切割而得到，对正视方向与侧视方向的判断不正确而出错．2．三种视图中，可见的轮廓线都画成实线，存在但不可见的轮廓线一定要画出，但要画成虚线．画三视图时，一定要分清可见轮廓线与不可见轮廓线，避免出现错误．[成功破障]沿圆柱体上底面直径截去一部分后的物体如右图所示，它的俯视图是()答案：D一、选择题1．4个直立在地面上的字母广告牌在不同情况下，在地面上的投影(阴影部分)效果如图，则在字母L，K，C的投影中，与字母N属同一种投影的有()答案：A2.将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为()答案：D3．若某几何体的三视图如下图所示，则这个几何体的直观图可以是()答案：B4．某几何体的正视图和侧视图均如图所示，则该几何体的俯视图不可能是()答案：C5．将正方体(如图①所示)截去两个三棱锥，得到图②所示的几何体，则该几何体的侧视图为()答案：B二、填空题6．已知正方体的棱长为1，其俯视图是一个面积为1的正方形，侧视图是一个面积为2的矩形，则该正方体的正视图的面积等于________．答案： 27．如图甲所示，在正方体ABCD -A1B1C1D1中，E，F分别是AA1，C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图乙中的________．答案：(1)(2)(3)8．两条平行线在一个平面内的正投影可能是________．①两条平行线；②两个点；③两条相交直线；④一条直线和直线外的一点；⑤一条直线．答案：①②⑤三、解答题9．如下图所示，画出下列组合体的三视图．解：三视图如图①、图②所示．10．某组合体的三视图如下图所示，试画图说明此组合体的结构特征．解：该三视图表示的是组合体，如右图所示，是7个小正方体拼接而成的组合体．1．2.3空间几何体的直观图斜二测画法[导入新知]1．用斜二测画法画平面图形的步骤(1)在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴相交于点O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．(3)已知图形中平行于x轴的线段，在直观图中保持原长度不变，平行于y轴的线段，长度变为原来的一半．2．用斜二测画法画空间几何体的直观图的步骤(1)画底面，这时使用平面图形的斜二测画法即可．(2)画z′轴，z′轴过点O′，且与x′轴的夹角为90°，并画出高线(与原图高线相等，画正棱柱时只需要画侧棱即可)，连线成图．(3)擦去辅助线，被遮线用虚线表示．[化解疑难]1．画水平放置的平面图形的直观图，关键是确定多边形顶点的位置，借助于平面直角坐标系确定顶点后，只需把这些顶点顺次连接即可．2．用斜二测画法画直观图要掌握水平长不变，垂线长减半，直角画45°(或135°)．水平放置的平面图形的直观图[例1]按右图所示的建系方法，画水平放置的正五边形ABCDE的直观图．[解]画法：(1)在图①中作AG⊥x轴于G，作DH⊥x轴于H.(2)在图②中画相应的x′轴与y′轴，两轴相交于点O′，使∠x′O′y′＝45°.。

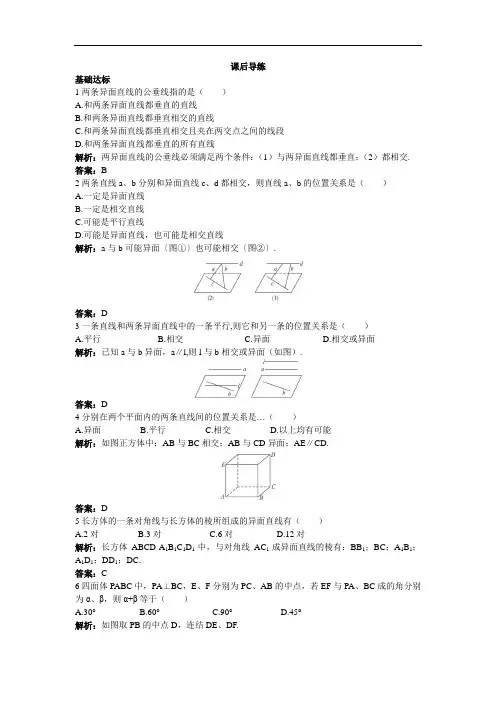

2017年秋高一数学人教A版必修2课后导练：2-1-2空间中
课后导练基础达标1两条异面直线的公垂线指的是（）A.和两条异面直线都垂直的直线B.和两条异面直线都垂直相交的直线C.和两条异面直线都垂直相交且夹在两交点之间的线段D.和两条异面直线都垂直的所有直线解析：两异面直线的公垂线必须满足两个条件：（1）与两异面直线都垂直；（2）都相交. 答案：B2两条直线a、b分别和异面直线c、d都相交，则直线a、b的位置关系是（）A.一定是异面直线B.一定是相交直线C.可能是平行直线D.可能是异面直线，也可能是相交直线解析：a与b可能异面〔图①〕也可能相交〔图②〕.答案：D3一条直线和两条异面直线中的一条平行,则它和另一条的位置关系是（）A.平行B.相交C.异面D.相交或异面解析：已知a与b异面，a∥l,则l与b相交或异面（如图）.答案：D4分别在两个平面内的两条直线间的位置关系是…（）A.异面B.平行C.相交D.以上均有可能解析：如图正方体中：AB与BC相交；AB与CD异面；AE∥CD.答案：D5长方体的一条对角线与长方体的棱所组成的异面直线有（）A.2对B.3对C.6对D.12对解析：长方体ABCD-A1B1C1D1中，与对角线AC1成异面直线的棱有：BB1；BC；A1B1；A1D1；DD1；DC.答案：C6四面体PABC中，PA⊥BC，E、F分别为PC、AB的中点，若EF与PA、BC成的角分别为α、β，则α+β等于（）A.30°B.60°C.90°D.45°解析：如图取PB的中点D，连结DE、DF.∵E、F分别为PC、AB中点，∴DF∥PA,DE∥BC.∵PA⊥BC,∴∠EDF=90°,又∠DEF=β,∠DFE=α,∴α+β=90°,故选C.答案：C7“a、b是异面直线”是指（）①a∩b=∅且a不平行于b ② a⊂平面α，b⊂平面β且a∩b=∅③ a⊂平面α，b⊄平面α④不存在平面α，使a⊂α且b⊂α成立A.①②B.①③C.①④D.③④解析：由异面直线的定义知：这两条直线不同在任何一个平面内，即它们既不平行，也不相交，应选①④.答案：C8如图，已知不共面的直线a、b、c相交于O点，M、P是直线a上的两点，N、Q分别是直线b、c上的一点.求证：MN和PQ是异面直线.证明：假设MN和PQ共面于α，则M∈α,P∈α,又M∈α,P∈α,∴a⊂α,又a∩b=O,∴O∈α又N∈α,且O∈b,N∈b,∴b⊂α,∴a与b都在平面α内，同理，可证C也在α内，与a,b,c不共面矛盾.所以假设错误，故MN与PQ是异面直线.综合应用9把两条异面直线看成“一对”，正六棱锥的棱所在的12条直线中，异面直线共有________对.解析：如图，若成异面直线，则必是底边与侧棱各取一条，在底面上任取一条，如AB其异面直线为PF，PE，PD，PC共4对，∴4×6=24对.答案：2410一条直线和这条直线外不共线的三个点，能够确定平面的个数是（ ） A.1 B.4 C.3 D.1或3或4解析：有三种情况：①直线与三点共一个面；②直线与三个点分别组成平面，则有三个；③在②的基础上，这三个点确定一个面，则有４个.选D. 答案：D11已知:a 、b 是异面直线，a 上有两点A 、B ，距离为8，b 上有两点C 、D ，距离为6，BD 、AC 的中点分别为M 、N ，且MN=5，求证：a ⊥b.证明：如图所示，连结BC ，取BC 的中点P ，连MP 、NP. 在四边形ABCD 中，MP 是中位线， ∴MP ∥DC,且MP=21DC=3.同理，NP ∥AB 且NP=21AB=4, 在△PMN 中，∵MP 2+NP 2=42+32=52=MN 2,∴MP ⊥NP,即MP 和NP 所成的角为90°. ∴MP ∥CD,NP ∥AB,∴MP 和NP 所成的角等于a,b 所成的角, ∴a,b 所成的角为90°，∴a ⊥b. 拓展探究12如图，已知正方体ABCD-A 1B 1C 1D 1中，E 、F 分别为D 1C 1、B 1C 1的中点，AC∩BD=P,A 1C 1∩EF=Q,求证：（1）D 、B 、F 、E 四点共面；（2）若A 1C 交平面DBFE 于R 点，则P 、Q 、R 三点共线. 证明：（1）∵EF 是△C 1D 1B 1的中位线， ∴EF ∥B 1D 1.在正方体AC 1中，B 1D 1∥BD, ∴EF ∥BD,∴EF 和BD 可确定一个平面，即D 、B 、E 、F 四点共面. （2）正方体AC 1中，设A 1ACC 1确定的平面为α, 又设平面DBFE 为β. ∵Q ∈A 1C 1,∴Q ∈α.又Q ∈EF,∴Q ∈β.∴Q 是α与β的公共点. 同理，P 点也是α与β的公共点， ∴α∩β=PQ.又∵A 1C∩β=R,∴R ∈α.又∵R ∈β,∴R ∈α∩β=PQ. 故P 、Q 、R 三点共线.。

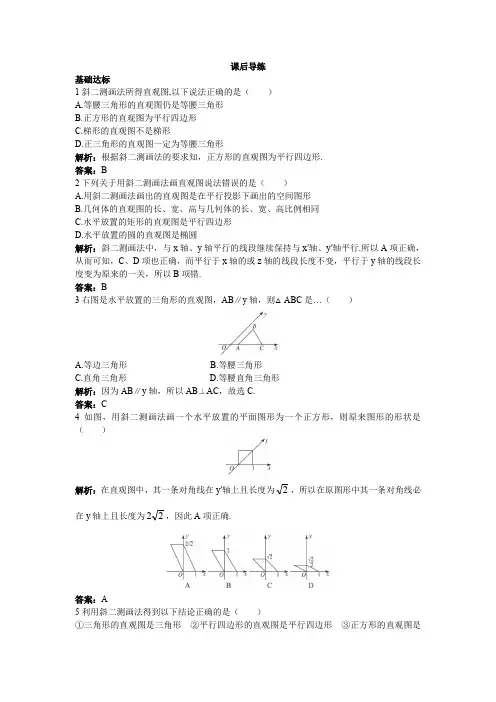

人教版高中数学必修二 课后导练：1.2.3空间几何体的直观图2
课后导练基础达标1斜二测画法所得直观图,以下说法正确的是（）A.等腰三角形的直观图仍是等腰三角形B.正方形的直观图为平行四边形C.梯形的直观图不是梯形D.正三角形的直观图一定为等腰三角形解析：根据斜二测画法的要求知，正方形的直观图为平行四边形.答案：B2下列关于用斜二测画法画直观图说法错误的是（）A.用斜二测画法画出的直观图是在平行投影下画出的空间图形B.几何体的直观图的长、宽、高与几何体的长、宽、高比例相同C.水平放置的矩形的直观图是平行四边形D.水平放置的圆的直观图是椭圆解析：斜二测画法中，与x轴、y轴平行的线段继续保持与x′轴、y′轴平行.所以A项正确，从而可知，C、D项也正确，而平行于x轴的或z轴的线段长度不变，平行于y轴的线段长度变为原来的一关，所以B项错.答案：B3右图是水平放置的三角形的直观图，AB∥y轴，则△ABC是…（）A.等边三角形B.等腰三角形C.直角三角形D.等腰直角三角形解析：因为AB∥y轴，所以AB⊥AC，故选C.答案：C4如图，用斜二测画法画一个水平放置的平面图形为一个正方形，则原来图形的形状是（）解析：在直观图中，其一条对角线在y′轴上且长度为2，所以在原图形中其一条对角线必2，因此A项正确.在y轴上且长度为2答案：A5利用斜二测画法得到以下结论正确的是（）①三角形的直观图是三角形②平行四边形的直观图是平行四边形③正方形的直观图是正方形 ④菱形的直观图是菱形A.①②B.①C.③④D.①②③④解析：在斜二测画法的要求下，三角形的直观图仍是三角形，平行四边形的直观图仍为平行四边形.而正方形直观图是平行四边形，菱形的直观图是非菱形的平行四边形.答案：A6以下直观图代表的立体图形是_________________.答案：（1）正六棱柱 （2）圆锥 （3）四棱锥和长方体的组合体 （4）两个三棱锥的组合体7用斜二测画法画一个水平放置的正五角星的直观图，则正五角星的各个角______________. ①相等 ②不等 ③不全等答案：③8画边长为4 cm 的正三角形的水平放置的直观图.画法：（1）以BC 边所在的直线为x 轴，以BC 边上的高线AO 所在的直线为y 轴，再画对应的x′、y′轴，使∠x′O′y′=45°.（2）在x′轴上截取O′B′=O′C′=2 cm ，在y′轴上截取O′A′=21AO. 连结A′B′,A′C′,则△A′B′C′即为正△ABC 的直观图.综合运用9下列说法正确的是（ ）A.水平放置的正方形的直观图可能是梯形B.两条相交的直线的直观图可能是相交直线C.互相垂直的直线的直观图仍是垂直的D.平行四边形的直观图是平行四边形E.菱形的直观图是菱形解析：正方形的直观图是平行四边形而不是梯形；两相交直线的直观图一定是相交直线；两垂直直线的直观图是夹角为45°的直线；平行四边形的直观图是平行四边形；菱形的直观图是非菱形的平行四边形.答案：D10如下图所示为某一平面图形的直观图，则此平面图形可能是下列中的（ ）解析：按斜二测画法的规则：平行于x 轴或y 轴上的线段的长度在新系中不变，在y 轴上或平行于y 轴的线段长度在新系中变为原来的21，并注意到∠xOy=90°,∠x′O′y′=45°.故选C.答案：C11画右面几何体的直观图.画法：（1）画轴.画出x 轴,y 轴,z 轴.（2）画圆柱的两底面，先画圆O ，在z 轴上取点O′，使OO′等于实物图中相应的高度，过O′作x 轴的平行线O′x′，过O′作y 轴的平行线O′y′.利用O′x′和O′y′画出底面圆O′.（3）连线.连结AA′,BB′，则得到圆柱OO′.拓展探究12已知△ABC 的平面直观图△A′B′C′是边长为a 的正三角形，那么原△ABC 的面积为（ ） A.23a 2 B.43a 3 C.26a 2 D.6a 2 解析：如图（1）为直观图，（2）为实际图形，取B′C′所在直线为x′轴，过B′C′中点O′与O′x′成45°的直线为y′轴，过A′点作A′N′∥O′x′，交y′轴于N′点，过A′点作A′M′∥O′y′，交x′轴于M′点.则在直角三角形A′O′M′中，∵O′A′=23a ，∠A′M′O′=45°, ∴M′O′=A′N′=23a ， 故A′M′=26a.（1） （2）在直角坐标系中，在x 轴上方y 轴左侧取到x 轴距离为6a ，到y 轴距离为3[]2a 的点A ，则△ABC 为所求.显然S △ABC =21a·6a=26a 2.∴应选C. 答案：C。
高一数学A版必修二《空间几何体》第一章1.2-1.2.3空间几何体的直观图 同步练习含答案
第一章空间几何体1.2 空间几何体的三视图和直观图1.2.3 空间几何体的直观图A级基础巩固一、选择题1．关于斜二测画法所得直观图，以下说法正确的是()A．等腰三角形的直观图仍是等腰三角形B．正方形的直观图为平行四边形C．梯形的直观图不是梯形D．正三角形的直观图一定为等腰三角形解析：由直观图的性质知B正确．答案：B2．利用斜二测画法画边长为3 cm的正方形的直观图，正确的是图中的()解析：正方形的直观图应是平行四边形，且相邻两边的边长之比为2∶1.答案：C3．如图，用斜二测画法画一个水平放置的平面图形为一个正方形，则原来图形的形状是()解析：直观图中正方形的对角线为2，故在平面图形中平行四边形的高为22，只有A项满足条件，故A正确．答案：A4．已知两个圆锥，底面重合在一起，其中一个圆锥顶点到底面的距离为2 cm，另一个圆锥顶点到底面的距离为3 cm，则其直观图中这两个顶点之间的距离为()A．2 cm B．3 cm C．2.5 cm D．5 cm解析：因为这两个顶点连线与圆锥底面垂直，现在距离为5 cm，而在直观图中根据平行于z轴的线段长度不变，仍为5 cm.答案：D5．若一个三角形采用斜二测画法，得到的直观图的面积是原三角形面积的()A.24B．2倍 C.22 D.2倍解析：底不变，只研究高的情况即可，此结论应识记．答案：A二、填空题6．如图所示，△A′B′C′是△ABC的水平放置的直观图，A′B′∥y轴，则△ABC是________三角形．解析：由于A′B′∥y轴，所以在原图中AB∥y轴，故△ABC为直角三角形．答案：直角7．已知△ABC 的直观图如图所示，则△ABC 的面积为________．解析：△ABC 中，∠A ＝90°，AB ＝3，AC ＝6，所以S ＝12×3×6＝9. 答案：98．如图所示，水平放置的△ABC 的斜二测直观图是图中的△A ′B ′C ′，已知A ′C ′＝6，B ′C ′＝4，则AB 边的实际长度是_______．解析：在原图中AC ＝6，BC ＝4×2＝8，∠AOB ＝90°，所以AB ＝62＋82＝10.答案：10三、解答题9．如图所示，已知水平放置的平面图形的直观图是一等腰直角三角形ABC ，且AB ＝BC ＝1，试画出它的原图形．解：(1)在如图所示的图形中画相应的x 轴、y 轴，使∠xOy ＝90°(O 与A ′重合)；(2)在x 轴上取C ′，使A ′C ′＝AC ，在y 轴上取B ′，使A ′B ′＝2AB ；(3)连接B′C′，则△A′B′C′就是原图形．10．画出底面是正方形、侧棱均相等的四棱锥的直观图(棱锥的高不做具体要求)．解：画法：(1)画轴．画Ox轴、Oy轴、Oz轴，∠xOy＝45°(135°)，∠xOz＝90°，如图．(2)画底面．以O为中心在xOy平面内，画出底面正方形的直观图ABCD.(3)画顶点．在Oz轴上截取OP，使OP的长度是四棱锥的高．(4)成图．顺次连接PA、PB、PC、PD，并擦去辅助线，得四棱锥的直观图．B级能力提升1．水平放置的△ABC有一边在水平线上，它的斜二测直观图是正△A′B′C′，则△ABC为()A．锐角三角形B．直角三角形C．钝角三角形D．以上都有可能解析：如下图所示，斜二测直观图还原为平面图形，故△ABC 是钝角三角形．答案：C2.如图，Rt △O ′A ′B ′是一平面图形的直观图，直角边O ′B ′＝1，则这个平面图形的面积是________．解析：因为O ′B ＝1，所以O ′A ′＝2，所以在Rt △OAB 中，∠AOB ＝90°，OB ＝1，OA ＝2 2.所以S △AOB ＝12×1×22＝ 2. 答案：23．如图是一个空间几何体的三视图，试用斜二测画法画出它的直观图．解：根据三视图可以想象出这个几何体是六棱台．(1)画轴．如图①，画x 轴、y 轴、z 轴，使∠xOy ＝45°，∠xOz ＝90°.(2)画两底面，由三视图知该几何体为六棱台，用斜二测画法画出底面正六边形ABCDEF ，在z 轴上截取OO ′，使OO ′等于三视图中的相应高度，过O ′作Ox 的平行线O ′x ′，Oy 的平行线O ′y ′，利用O ′x 与O ′y ′画出底面正六边形A ′B ′C ′D ′E ′F ′.(3)成图．连接A′A，B′B，C′C，D′D，E′E，F′F，整理得到三视图表示的几何体的直观图，如图②.。
高中数学必修2(人教A版)第一章几何空间体1.1知识点总结含同步练习及答案
描述：例题：描述：高中数学必修2(人教A版)知识点总结含同步练习题及答案第一章 空间几何体 1.1 空间几何体的结构一、学习任务认识柱、锥、台、球及其简单组合体的结构特征，能运用这些结构特征描述现实生活中简单物体的结构．二、知识清单典型空间几何体空间几何体的结构特征 组合体展开图 截面分析三、知识讲解1.典型空间几何体空间几何体的概念只考虑物体的形状和大小，而不考虑其他因素，那么由这些物体抽象出来的空间图形就叫做空间几何体．2.空间几何体的结构特征多面体由若干个平面多边形围成的几何体叫做多面体．围成多面体的各个多边形叫做多面体的面；相邻两个面的公共边叫做多面体的棱；棱与棱的公共点叫做多面体的顶点；连接不在同一个面上的两个顶点的线段叫做多面体的对角线．按多面体的面数可把多面体分为四面体、五面体、六面体．其中，四个面均为全等的正三角形的四面体叫做正四面体．旋转体由一个平面图形绕它所在的平面内的一条定直线旋转所形成的封闭几何体叫做旋转体．这条定直线叫做旋转体的轴．棱柱的结构特征一般地，有两个面互相平行，其余各面都是四边形，且每相邻两个四边形的公共边都互相平行，由这些面所围成的多面体叫做棱柱（prism）．棱柱中，两个互相平行的面叫做底面，简称底；其余各面叫做棱柱的侧面；相邻侧面的公共边叫做棱柱的侧棱；侧棱与底面的公共顶点叫做棱柱的用一个平行于棱锥底面的平面去截棱锥，得到两个几何体，一个是______，另一个是______．解：棱锥；棱台．⋯⋯余各面叫做棱柱的侧面；相邻侧面的公共边叫做棱柱的侧棱；侧棱与底面的公共顶点叫做棱柱的顶点．底面是三角形、四边形、五边形的棱柱分别叫做三棱柱、四棱柱、五棱柱，可以用表示底面各顶点的字母或一条对角线端点的字母表示棱柱，如下图的六棱柱可以表示为棱柱或棱柱 ．侧棱与底面不垂直的棱柱叫做斜棱柱；侧棱与底面垂直的棱柱叫做直棱柱；底面是正多边形的直棱柱叫做正棱柱；底面是平行四边形的棱柱叫做平行六面体；侧棱与底面垂直的平行六面体叫做直平行六面体．棱锥的结构特征一般地，有一个面是多边形，其余各面都是有一个公共顶点的三角形，由这些面所围成的多面体叫做棱锥（pyramid）．这个多边形面叫做棱锥的底面或底；有公共顶点的各个三角形面叫做棱锥的侧面；各侧面的公共顶点叫做棱锥的顶点；相邻侧面的公共边叫做棱锥的侧棱．底面是三角形、四边形、五边形的棱锥分别叫做三棱锥、四棱锥、五棱锥其中三棱锥又叫四面体．棱锥也用表示顶点和底面各顶点的字母或者用表示顶点和底面一条对角线端点的字母来表示，如下图的四棱锥表示为棱锥 或者棱锥 ．棱锥的底面是正多边形，且它的顶点在过底面中心且与底面垂直的直线上，这个棱锥叫做正棱锥．正棱锥各侧面都是全等的等腰三角形，这些等腰三角形底边上的高都相等，叫做棱锥的斜高．⋯⋯⋯⋯ABCDEF−A′B′C′D′E′F′DA′⋯⋯⋯⋯S−ABCD S−AC棱台的结构特征用一个平行于棱锥底面的平面去截棱锥，底面与截面之间的部分，这样的多面体叫做棱台（frustum of a pyramid）．原棱锥的底面和截面分别叫做棱台的下底面和上底面；其他各面叫做棱台的侧面；相邻两侧面的公共边叫做棱台的侧棱；两底面的距离叫做棱台的高．由正棱锥截得的棱台叫做正棱台，正棱台的各个侧面都是全等的等腰梯形，这些等腰梯形的高叫做棱台的斜高．圆柱的结构特征以矩形的一边所在直线为旋转轴，其余三边旋转形成的面所围成的旋转体叫做圆柱（circular cylinder）．旋转轴叫做圆柱的轴；垂直于轴的边旋转而成的圆面叫做圆柱的底面；平行于轴的边旋转而成的曲面叫做圆柱的侧面；无论旋转到什么位置，不垂直于轴的边都叫做圆柱侧面的母线．圆锥的结构特征以直角三角形的一条直角边所在直线为旋转轴，其余两边旋转形成的面所围成的旋转体叫做圆锥（circular cone）．圆台的结构特征例题：用平行于圆锥底面的平面去截圆锥，底面与截面之间的部分叫做圆台（frustum of a cone）．棱台与圆台统称为台体．球的结构特征以半圆的直径所在直线为旋转轴，半圆面旋转一周形成的旋转体叫做球体，简称球（solid sphere）．半圆的圆心叫做球的球心，半圆的半径叫做球的半径，半圆的直径叫做球的直径．球常用表示球心的字母 表示．O下列命题中，正确的是（ ）A．有两个面互相平行，其余各面都是四边形的几何体叫棱柱B．棱柱中互相平行的两个面叫做棱柱的底面C．棱柱的侧面是平行四边形，而底面不是平行四边形D．棱柱的侧棱长相等，侧面是平行四边形解：D如图(1)，满足 A 选项条件，但不是棱柱；对于 B 选项，如图(2)，构造四棱柱，令四边形 是梯形，可知 ，但这两个面不能作为棱柱的底面；C选项中，若棱柱是平行六面体，则它的底面是平行四边形．ABCD−A1B1C1D1ABCD面AB∥面DCB1A1C1D1若正棱锥的底面边长与侧棱长相等，则该棱锥一定不是（ ）A．三棱锥 B．四棱锥 C．五棱锥 D．六棱锥解：D如下图，正六边形 中，，那么正六棱锥中，，即侧棱长大于底面边长．ABCDEF OA=OB=⋯=AB S−ABCDEF SA>OA=AB描述：3.组合体简单组合体的构成有两种基本形式：一种是由简单几何体拼接而成，一种是由简单几何体截去或挖去一部分而成．如图所示的几何体中，是台体的是（ ）A．①② B．①③ C．③ D．②③解：C利用棱台的定义求解．①中各侧棱的延长线不能交于一点；②中的截面不平行于底面；③中各侧棱的延长线能交于一点且截面与底面平行．有下列四种说法：①圆柱是将矩形旋转一周所得的几何体；②以直角三角形的一直角边为旋转轴，旋转所得几何体是圆锥；③圆台的任意两条母线的延长线，可能相交也可能不相交；④半圆绕其直径所在直线旋转一周形成球．其中错误的有（ ）A．个 B． 个 C． 个 D． 个解：D圆柱是矩形绕其一条边所在直线旋转形成的几何体，故①错；以直角三角形的一条直角边所在直线为轴，旋转一周，才能构成圆锥，②错；圆台是由圆锥截得，故其任意两条母线延长后一定交于一点，③错；半圆绕其直径所在直线旋转一周形成的是球面，故④错误．1234例题：描述：4.展开图空间形体的表面在平面上摊平后得到的图形，是画法几何研究的一项内容．描述图中几何体的结构特征．解：图（1）所示的几何体是由两个圆台拼接而成的组合体；图（2）所示的几何体是由一个圆台挖去一个圆锥得到的组合体；图（3）所示的几何体是在一个圆柱中间挖去一个三棱柱后得到的组合体．下图中的几何体是由哪个平面图形旋转得到的（ ）解：D）不在同一平面内的有______对．3内．解：C描述：例题：5.截面分析截面用平面截立体图形所得的封闭平面几何图形称为截面．平行截面、中截面与立体图形底面平行的截面称为平行截面，等分立体图形的高的平行截面称为中截面．轴截面包含立体图形的轴线的截面称为轴截面．球截面球的截面称为球截面．球的任意截面都是圆，其中通过球心的截面称为球的大圆，不过球心的截面称为球的小圆．球心与球的截面的圆心连线垂直于截面，并且有 ，其中 为球的半径， 为截面圆的半径， 为球心到截面的距离．+=r 2d 2R 2R r d 下面几何体的截面一定是圆面的是（ ）A．圆台 B．球 C．圆柱 D．棱柱解：B如图所示，是一个三棱台 ，试用两个平面把这个三棱台分成三部分，使每一部分都是一个三棱锥．解：如图，过 ，， 三点作一个平面，再过 ，， 作一个平面，就把三棱台分成三部分，形成的三个三棱锥分别是 ，，．ABC −A ′B ′C ′A ′B C A ′B C ′ABC −A ′B ′C ′−ABC A ′−B B ′A ′C ′−BC A ′C ′如图，正方体 中，，， 分别是 ，， 的中点，那么正方体中过点 ，， 的截面形状是（ ）A．三角形 B．四边形 C．五边形 D．六边形ABCD −A 1B 1C 1D 1P Q R AB AD B 1C 1P QR作截面图如图所示，可知是六边形．ii）若两平行截面在球心的两侧，如图(2)所示，则 解：四、课后作业 （查看更多本章节同步练习题，请到快乐学）答案：1.如图，能推断这个几何体可能是三棱台的是 ．A ．B ．C ．D ．C ()=2,AB =3,=3,BC =4A 1B 1B 1C 1=1,AB =2,=1.5,BC =3,=2,AC =3A 1B 1B 1C 1A 1C 1=1,AB =2,=1.5,BC =3,=2,AC =4A 1B 1B 1C 1A 1C 1AB =,BC =,CA =A 1B 1B 1C 1C 1A 1答案：2. 纸制的正方体的六个面根据其方位分别标记为上、下、东、南、西、北．现在沿该正方体的一些棱将正方体剪开、外面朝上展平，得到如图所示的平面图形，则标" "的面的方位是 ．A ．南B ．北C ．西D ．下B △()3. 向高为 的水瓶中注水，注满为止，如果注水量 与水深 的函数关系的图象如图所示，那么水瓶的形状是．A ．H V h ()高考不提分，赔付1万元，关注快乐学了解详情。
高中数学人教课标实验A版必修2第一章《空间几何体的结构》同步练习(附答案)
《空间几何体的结构》同步练习一、考点分析三视图是新课程改革中出现的内容，是新课程高考的热点之一，几乎每年都考，同学们要予以足够的重视．在高考中经常以选择、填空题的形式出现，属于基础或中档题，但也要关注三视图以提供信息为目的，出现在解答题中．这部分知识主要考查学生的空间想象能力与计算求解能力．二、典型例题知识点一：柱、锥、台、球的结构特征例1．下列叙述正确的是（）①有两个面平行，其余各面都是平行四边形的几何体叫棱柱．②两个底面平行且相似，其余各面都是梯形的多面体是棱台．③有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台．④直角三角形绕其一条边旋转得到的旋转体是圆锥．⑤直角梯形以它的一条垂直于两底边的腰所在的直线为旋转轴，其余三边旋转形成的面围成的旋转体叫圆台．⑥用一个平面去截圆锥，底面和截面之间的部分是圆台．⑦通过圆锥侧面上一点，有无数条母线．⑧以半圆的直径所在直线为旋转轴，半圆面旋转一周形成球体．A．①②③④⑤⑥⑧B．①③④⑦⑧C．①②⑤⑧D．⑤思路分析：遇到概念判断问题，一定要在理解透彻相关概念的基础上，仔细分析，如果判断它是正确的，必须能紧扣定义，而不是模棱两可地去作判断；如果判断它是错误的，只需找到一个反例即可．解答过程：如图所示，由图（1）可知①是错误的；由图（2）可知②③是错误的；由图（3）可知④是错误的；由图（4）可知⑥是错误的．因为通过圆锥侧面上一点和圆锥的顶点只能连一条射线，所以“通过圆锥侧面上一点，有无数条母线．”是错误的，即⑦是不正确的．以半圆的直径所在直线为旋转轴，半圆旋转一周形成的应该是球面，半圆面旋转一周形成的才是球体．所以⑧是错误的．所以只有⑤是正确的．故应选D．解题后的思考：在作判断的时候没有严格的根据定义进行多角度分析，而是只抓住定义中的某一点就作出判断，容易导致错误．知识点二：组合体例2．如图，下列组合体是由哪几种简单几何体组成的？解答过程：（1）由一个三棱锥和一个四棱锥组成，为左右结构（2）由两个三棱锥组成，为上下结构（3）由圆锥和圆台组成，为上下结构知识点三：柱、锥的侧面展开图例3．小明在一个正方体盒子的每个面都写有一个字母，分别是：A、B、C、D、E、F，其平面展开图如图所示，那么在该正方体盒子中，和“A”相对的面所写的字母是哪一个？思路分析：在每个格子中标明你所想象的面的位置，如将A 格标明“上”，将B格标明“前”等等．解答过程：为字母“E”解题后的思考：本题突出考查了学生将正方体各面展开图复原为正方体的空间想象能力．例4．如图所示，为一个封闭的立方体，在它的六个面上标出A ，B ，C ，D ，E ，F 这六个字母，现放成下面三种不同的位置，所看见的表面上的字母已标明，则字母A ，B ，C 对面的字母分别是（ ）A ．D ，E ，FB ．F ，D ，EC ．E ，F ，D D ．E ，D ，F思路分析：本题处理方法比较灵活，要将几个图结合起来一起分析．解答过程：由（1）（2）两个图知，A 与B ，C ，D 相邻，结合第（3）个图知，B ，C 与F 共顶点，所以A 的对面为F ，同理B ，C 的对面分别为D ，E ，故选择B ．解题后的思考：本题考查推理能力以及空间想象能力．也可先结合图（1）（3）进行判断．例5．用长和宽分别是π3和π的矩形硬纸卷成圆柱的侧面，求圆柱的底面半径？思路分析：要注意哪条边是圆柱的母线，哪条边是圆柱底面的圆周．解答过程：设圆柱底面圆的半径为r ，由题意可知矩形长为底面圆的周长时，r ππ23=，解得23=r ．矩形宽为底面圆的周长时，r ππ2=，解得21=r ．故圆柱的底面半径为23或21．解题后的思考：本题学生经常会丢解，即主观认为只有图中所示的情况，即以π3作为底面周长，而忽视了它也可作为母线这种情况．知识点四 旋转体中的有关计算例6． 一个圆台的母线长cm 12，两底面面积分别为24cm π和225cm π，求：（1）圆台的高；（2）截得此圆台的圆锥的母线长．思路分析：通过作截得此圆台的圆锥的轴截面，构造直角三角形与相似三角形求解．解答过程：（1）作OA H A ⊥1242=∴=r r ππΘ 5252=∴=R R ππΘ3=∴AH153312221=-=∴H A（2）11O VA ∆Θ与O VA ∆相似 AO O A VA VA 111=∴20=∴VA解题后的思考：通过构造旋转体的轴截面，将立体问题转化为平面问题．例7．已知球的两个平行截面的面积分别为π5和π8，且距离为3，求这个球的半径．思路分析：两截面的相互位置可能出现两种情况，一种是在球心O 的同侧，另一种是在球心O 的异侧．解答过程：（1）当两截面在球心O 的同侧时，如图所示，设这两个截面的半径分别为21,r r ，球心O 到截面的距离分别为21,d d ，球的半径为R ．8,5,8,522212221==∴=⋅=⋅r r r r ππππΘ．又222221212d r d r R +=+=Θ，321222221=-=-∴r r d d ，即3))((2121=+-d d d d ．又321=-d d Θ，⎩⎨⎧=+=-∴,1,32121d d d d 解得⎩⎨⎧-==.1,221d d又∴>,02d Θ这种情况不成立．（2）当两截面在球心O 的异侧时，321=+d d ， 由上述解法可知3))((2121=+-d d d d ，⎩⎨⎧=-=+∴,1,32121d d d d 解得⎩⎨⎧==.1,221d d 3452121=+=+=∴d r R ．综上所述，这个球的半径为3．解题后的思考：同学们要注意不要只对同侧的情况进行讨论，而忽略对另一种位置关系的讨论．知识点五：画几何体的三视图例8．画出如图所示的三棱柱的三视图．思路分析：在正视图中，中间的竖线看不到，应画成虚线；侧视图是从左侧看三棱柱投射到竖直的正对着的平面上的正投影，所以不是三棱柱的一个侧面，而应该是过底面正三角形的一条高线的矩形．解答过程：解题后的思考：画三视图的时候要做到“长对正、宽相等、高平齐”，还要注意实线与虚线的区别．知识点六：三视图中的推测问题例9．根据下列三视图，说出各立体图形的形状．思路分析：三视图是从三个不同的方向看同一物体得到的三个视图．正视图反映物体的主要形状特征，主要体现物体的长和高，不反映物体的宽．而俯视图和正视图共同反映物体的长相等．侧视图和俯视图共同反映物体的宽相等．据此就不难得出该几何体的形状．解答过程：（1）圆台；（2）正四棱锥；（3）螺帽．解题后的思考：三视图的画法里要注意“长对正”，“高平齐”，“宽相等”，另外，还要熟悉基本空间几何体的三视图．知识点七：直观图的还原与计算问题例10．已知△A′B′C′是水平放置的边长为a 的正三角形ABC 的斜二测水平直观图，那么△A′B′C′的面积为_________．思路分析：先根据题意，画出直观图，然后根据△A′B′C′直观图的边长及夹角求解．解答过程：如图甲、乙所示的实际图与直观图．a OC C O a AB B A 4321,==''==''．在图乙中作C′D′⊥A′B′于D′，则a C O D C 8622=''=''．所以2166862121a a a D C B A S C B A =⨯⨯=''⋅''='''∆．故填2166a ． 解题后的思考：该题求直观图的面积，因此应在直观图中求解，需先求出直观图的底和高，然后用三角形面积公式求解．本题旨在考查同学们对直观图画法的掌握情况．例11．如图所示，正方形O′A′B′C′的边长为cm 1，它是水平放置的一个平面图形的直观图，则原图形的周长是____________．思路分析：先根据题意，由直观图画出原图形解答过程：逆用斜二测画法的规则画出原图如下图所示，由BC//OA 且BC=OA ，易知OABC 为平行四边形．在上图中，易求O′B′=2，所以OB =22．又OA =1，所以在Rt △BOA 中，31)22(22=+=AB ． 故原图形的周长是)cm (8)13(2=+⨯，应填cm 8．解题后的思考：该题考查的是直观图与原图形之间的关系，及逆用斜二测画法的规则．。
高中数学必修2(人教A版)第一章几何空间体1.3知识点总结含同步练习及答案
第一章 空间几何体 1.3 空间几何体的表面积与体积
一、学习任务 了解球、棱柱、棱锥、台的表面积和体积的计算公式．会求直棱柱、正棱锥、正棱台、圆柱、圆 锥、圆台和球的表面积和体积． 二、知识清单
表面积与体积 表面距离
三、知识讲解
1.表面积与体积 描述： 多面体的表面积 多面体的表面积等于各个面的面积之和，也就是展开图的面积． 表面积公式 直棱柱 S 侧 = ch ，S 全 = ch + 2S 底 （其中 c 为底面周长， h 为棱柱的高）． 正棱锥
− 解：√− 10 将三棱柱沿着 AA 1 展开如图所示，则线段 AD 1 即为最短路线，即 − − − − − −− − − − − −． AD 1 = √AD 2 + DD 2 1 = √10
如图，在圆锥中，其母线长为 2 ，底面半径为
面爬行一周后又回到 A 点，则这只虫子爬行的最短路程是多少？
PA = PB = PC = 2 ，求三棱锥 P − ABC 的表面积 S 与体积 V ．
P A 、P B 、P C 两两互相垂直，且 P A = P B = P C = 2，所以 AB = AC = BC = 2√2 ，可得 △ABC 的高为 √6 ．所以
解：因为
S = S △PAC + S △PAB + S △PBC + S △ABC 1 1 = 3 × × 2 × 2 + × 2√2 × √6 2 2 = 6 + 2√3 ;
四、课后作业
（查看更多本章节同步练习题，请到快乐学）
1. 正方体的内切球与其外接球的体积之比为 (
)
A．1 : √3
答案： C
