九年级物理电流电压电阻练习卷
初中物理电流电压电阻练习卷一．选择题（共12小题）1．如图所示为年刚同学测量路中的电流的电路图，S闭合时，电流表测量的是（）A．干路中的电流B．L1中的电流C．L2中的电流D．以上说法都不对2．如图所示（a），当开关S闭合时，两只电流表的示数分别由图（b）、（c）读得，则电灯L1和L2中的电流（）A．0.8A和1.8A B．0.16A和0.52A C．0.52A 和1.28A D．1.28A和0.52A 3．（2006•济南）小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮．为检测出电路故障，老师将一只电压表并联在灯L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动．则小强连接的电路的故障原因可能是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路4．图是小李同学研究并联电路电流特点的电路图．当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数．则该电路中存在的故障是（）A．L1开路B．L1短路C．L2开路D．L2短路5．小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零．他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零．若电路中只有一处故障，下列对于故障的判断正确的是（）A．灯L1处出现了短路B．灯L2处出现了短路C．灯L1处出现了断路D．灯L2处出现了断路6．在探究串、并联电路电流关系的时候，测量完一组数据后，还要换另外两只不同规格的灯泡再次测量，这是为了（）A．为了使测量得到的数据更准确B．为防止灯泡损坏影响实验结果C ． 为获得普遍适用的结论D ． 看其中哪组数据更准确就填哪一组7．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）A ． 3VB ． 220VC ． 1.5VD ． 0.2V8．如图所示的电路，开关S 闭合后，两个电压表V 1和V 2的示数分别为6V 和4V ，由此可知电阻R 1、R 2两端的电压分别是（ ）A ． 4V 、2VB ． 2V 、4VC ． 6V 、4VD ． 4V 、6V9．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（ ）A ． 当导体两端电压和通过导体的电流为零时，导体的电阻为零B ． 当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C ． 电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D ． 电阻是导体本身的一种性质，与电压和电流无关10．有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线．甲、乙导线粗细相同，甲比乙短、乙、丙两导线长短一样，乙比丙粗，丙、丁长短粗细相同，则四根导线按其电阻大小排列是（ ）A ． R 甲＞R 乙＞R 丙＞R 丁B ． R 丁＞R 丙＞R 乙＞R 甲C ． R 丙＞R 乙＞R 甲＞R 丁D ． R 乙＞R 丁＞R 甲＞R丙11．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（ ）A ． 只拔出铜塞a 、b ，接入电路电阻为7欧姆B ． 只拔出铜塞c 、d ，接入电路电阻为7欧姆C ． 要使接入电路电阻为7欧姆，只有拔出铜塞c 、d 才行D ． 将铜塞a 、b 、c 、d 全拔出，接入电路的电阻最小12．将两个滑动变阻器作如图所示的连接后要使滑动变阻器的阻值最大，P 1、P 2的位置分别在（ ）A ． P 1、P 2都在最左端B ． P 1在最左端，P 2在最右端C ． P 1、P 2都在最右端D ． P 1在最右端，P 2在最左端二．填空题（共9小题）13．如图所示电路，导线a 的一端固定连接在铅笔芯上，当导线b 的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是 _________ （选填“导体”或“绝缘体”），还能说明导体的电阻与_________有关受此启发，人们制造了一种可以改变电阻的元件，叫做_________．14．滑动变阻器是通过改变电阻丝接入电路的_________来改变电阻的，从而改变电路中的_________．一个标有“50Ω 1Α”字样的滑动变阻器，其中“1Α”的意思是_________．15．如图是一个旋盘式电阻箱面板，图中表示的电阻值应该是_________Ω．16．如图所示，将日光灯的灯丝接入电路，给灯丝缓慢加热，电流表示数将_________，小灯泡亮度将_________，这一现象说明_________．若停止加热，观察一段时间，会发现电流表示数_________，这一现象说明_________．17．如图，电压表V1、V2、V3的示数分别为5V、2V、8V，电流表的示数为0.4A．则L1两端的电压为_________V，L2两端的电压为_________V，L3两端的电压为_________V，电源电压为_________V．通过L1、L2、L3的电流分别是_________ A、_________A、_________A．18．对人体安全的电压是_________，3×10﹣6A=_________μΑ，7.8×104mV=_________V．19．如图所示，已知两只灯泡L1和L2串联，则在a、b、c三个电表中（电流表或电压表），a是_________表，b是_________表，c是_________表．20．王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图1所示，产生这种情况的原因是_________；另一同学测量时，则发现指针偏转如图2所示，产生这种情况的原因是_________．21．如图所示，当开关S闭合后，通过灯泡L1和L2的电流均为0.5A，通过L3的电流为1A，则电流表A1的读数为_________和A2的读数为_________．三．解答题（共9小题）22．如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流．23．在电路中并联的两盏灯L1、L2，当开关闭合时，两灯同时亮灭，电流表A2测干路中的电流，电流表A1测L2的电流．（1）画出设计的电路图，（2）根据电路图，以笔画代替导线，按电路图正确连接电路．（3）接通开关S后，电流表A1、A2的读数如图乙所示，则A1的读数_________A，A2的读数_________A．24．某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如下图所示，闭合开关后，两电流表指针偏转情况如图．（1）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”．请你指出造成他判断错误的原因．_________．（2）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是_________．（3）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1 把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①方法2 把任意一根导线断开两灯熄灭两灯一定是串联②25．（2009•郴州）在“探究串联电路电流规律”的实验中，某同学按照如图1所示的电路进行实验：①请你根据图1中的电路图，用笔画线代替导线连接如图2所示的实物图（连图时，导线不得交叉，否则不计分）．②检查无误后，该同学用电流表分别对图1中甲、乙、丙三处的电流大小进行测量，并将测出的一组诗句记录在下表中：电流表的位置甲乙丙电流I/A 0.3 0.3 0.3分析数据发现：串联电路中电流处处相等．为了进一步验证该结论的正确性，他下一步的操作最合理的是_________．A．将电源两级对调，再次测量甲、乙、丙三处的电流．B．改变开关S的位置，再次测量甲、乙、丙三处的电流．C．将图中两只灯泡位置对调，再次测量甲、乙、丙三处的电流．D．换用不同规格的灯泡，再次测量甲、乙、丙三处的电流③在一次测量中，工作一段时间后，两灯突然熄灭．为了找出故障原因，该同学用电压表并联在灯L1两端（图中未画出电压表），发现电压表的示数为3V，电流表示数为零，说明故障原因可能是_________A．灯L1短路B．L1的灯丝烧断C．灯L2短路D．L2的灯丝烧断．26．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V0.3A”的小灯泡串联起来，接到可调直流电源两端．突然，原来正常发光的两盏灯同时熄灭．（1）关于这两盏灯的故障判断，小刚给出了四种猜测：A．一盏灯断路，另一盏灯完好B．一盏灯短路，另一盏灯完好C．一盏灯断路，另一盏灯短路D．两盏灯同时被烧断四个猜想中，可能性最大的是（_________）（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线．从它们中间选择一种器材来检测故障，你认为不适用的是_________和_________（填序号）．理由是_________．（3）故障排除后，小刚测出的数据如下表．实验次数U ab/V U bc/V U ac/V1 2.0 2.0 4.02 2.2 2.2 4.53 2.5 2.6 5.0得出结论：①串联电路中的总电压等于各部分电路两端的电压总和；②串联电路中各部分两端的电压相等．请你对上述结论分别进行评估：根据串联电路的电压特点结论_________（①/②）是错误的．形成错误结论的原因是：_________．27．瑞瑞同学准备对串联电路的电压规律进行探究．主要步骤如下：a、按图甲所示的电路图连接电路；b、闭合开关，用电压表测出L两端的电压；c、在测滑动变阻器R两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到滑片P上的C点；d、测出AC间的电压．（1）请你用笔画线代替导线，按照图甲所示电路图，帮助瑞瑞同学将乙图中的实物电路图连接完整．（电源电压不超过3V，连线不能交叉）（2）在按电路图连接电路时，应先将开关_________填“断开”或“闭合”），再滑动变阻器的滑片p移到_________的位置．（填“左端”或“右端”）（3）瑞瑞同学用上面的方法能否测出滑动变阻器R两端的电压？答：_________，原因是_________．（4）方法改正后，所测出AB、BC、AC间的电压记录在下右表格中；U AB/V U BC/V U AC/V1.4 1.52.9（5）分析瑞瑞同学的实验数据得出的结论是：_________．（6）这个实验在设计方案上还存在的不足之处是：_________．弥补瑞瑞同学设计不足下一步如何操作_________．28．为了研究“导体对电流的阻碍作用与哪些因素有关”，某小组同学做了如图所示的实验．他们选用材料相同，长度、横截面积不同的若干导体，进行了多次实验．实验中分别将各种规格的导体接在某一电压恒定的电源两端，用电流表测量通过导体的电流来了解导体对电流的阻碍作用的大小，并记录实验数据．下面表格中是经整理后的实验数据．实验序号导体的材料导体的长度（米）导体的横截面积（×10﹣6米2）通过导体的电流（安）1 镍铬合金0.5 0.5 12 镍铬合金0.75 0.75 13 镍铬合金 1.0 1.0 14 镍铬合金0.5 1.0 25 镍铬合金0.75 1.5 26 镍铬合金 1.0 2.0 27 镍铬合金0.4 1.0 2.58 镍铬合金0.6 1.5 2.59 镍铬合金0.8 2.0 2.5①小组同学为了了解导体对电流的阻碍与导体的长度是否有关，他们应该分析比较实验序号_________中的数据及相关条件．②分析比较实验序号1、4（或2、5或3、6）中的数据及相关条件，可得出的初步结论是：_________．③请进一步综合分析比较表中的数据及相关条件，并归纳得出结论．（a）分析比较1、2、3或4、5、6、或7、8、9数据及相关条件，可得出：_________；（b）分析比较_________数据及相关条件，可得出：_________．④通过实验该小组同学得出：导体对电流的阻碍作用大小与导体的材料、长度和横截面积大小有关．你认为根据他们的实验能否得出上述结论，并请说明理由．_________．29．根据图中的电路图，把图中元件连成电路．（注意：变阻器滑片P向左滑动时，灯泡变亮；电表的量程不作严格要求）30．请根据图中的实物图画出电路图．31、按图甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。
人教版九年级物理全一册第十六章《电压 电阻》测试卷(含答案)
人教版九年级物理全一册第十六章《电压电阻》测试卷（含答案）一、单选题1．下列关于电流、电压的说法中正确的是（）A．有电源，电路中就一定有电流B．电子计算器工作时的电流约为150AC．水轮机中的“水流”相当于电路中的电压D．电流从电压表的正接线柱流入，负接线柱流出2．关于电流表和电压表的使用，下列说法正确的是（）A．通电后，两表指针反向偏转时，定是正、负接线柱接反了B．两表都先用小量程“试触”后，再选择合适的量程C．两表都不能将正、负接线柱直接接到电源的两极上D．电流表应与被测用电器并联使用3．下列电路图中，能正确测量出灯泡L2两端电压的是（）A．B．C．D．4．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（）A．甲、乙均接电压表B．甲、乙均接电流表C．甲接电流表、乙接电压表D．甲接电压表、乙接电流表5．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。
闭合开关时，两灯都正常发光。
以下判断正确的是（）A．若灯两端电压都相等，则两灯肯定是并联B．若流过灯的电流相等，则两灯肯定是串联C．若取下一根导线两灯都不亮，则原来两灯肯定是串联D．若取下一灯，另一灯不亮，则原来两灯肯定是串联6．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V7．小明将两根镍铬合金丝甲、乙串联在同一电路中，已知甲和乙等长，乙粗些。
如果甲、乙两端的电压分别为U甲和U乙，通过的电流分别为I甲和I乙，则（）A．U甲＜U乙，I甲=I乙B．U甲=U乙，I甲＜I乙C．U甲>U乙，I甲=I乙D．U甲>U乙，I＜I乙甲8．灯泡L1和L2连接在同一电路中，报据以下哪个特点可以确认两灯是并联的（）A．两灯亮度不同B．两灯都亮时将L1从灯座中取下，L2也不亮C．两灯两端的电压相等D．通过两灯的电流不相等9．关于导体的电阻，下列说法正确的是（）A．导体的电阻越小，表示导体对电流的阻碍作用越小B．导体两端的电压为零时，导体的电阻为零C．只增加导体的横截面积，导体的电阻增大D．铜导线电阻比铁导线电阻小10．如图所示，为两种材料不同，横截面积也不同的圆柱形导体连接在电路中的电路图，下列关于电流的说法正确的是（）A．A导体横截面积较小，电阻较大，电流较小B．B导体横截面积较大，电阻较小电流较大C．A、B材料不同，无法判断电阻大小，无法确定电流大小D．A、B导体串联，电流大小相等11．如图所示的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。
电压+电阻++含电流表、电压表、滑动变阻器电路连接作图提升训练 物理九年级全一册
4. 根据实物图在虚线框内画出电路图。
题型四：改错题
1.如图是一位同学所连的电路图和实物图，他要测量小灯泡L2 两端的电压和通过它的电流。图中 有一根导线接错了。 （1）请你找出图中接错的导线，在这根导线上打“×”（表示不要）， （2）并用笔重新画一根正确连接的导线。画出正确接线的电路图
2.实验电路图如图甲所示,图乙是它的实物连接图,其中有一条导线连接 有误,请将连接错误的导线画“x”,并用笔画线代替导线画出正确连线。
4. 在如图所示的实物图中,用笔画线代替导线将实验电路补全,要求:开 关闭合后,电压表测小灯泡两端电压，滑动变阻器的滑片向左移动,小 灯泡亮度变亮。
5. 在如图所示的实物图中,用笔画线代替导线将实验电路补全,要求:开关闭合后,电压表 测L1小灯泡两端电压，电流表测L2电流,两灯并联，开关控制L1、L2。
9.（2024天津）如图所示，电压表测电阻两端电压，电流表测通过电阻的电流，请 用笔画线代替导线将电路连接完整（导线不得交叉）。
10.（2024甘肃定西）如图所示，电压表测电阻两端电压，电流表测通过电阻的电流， 请用笔画线代替导线将电路连接完整（导线不得交叉）。
题型二：根据电路图连接实物图
1．请完成下列作图：请根据图甲的电路图完成图乙中的实物图3. 根据电路图连接实物图
4. 根据电路图连接实物图
5. 根据电路图连接实物图(通过L1的电流约为0.25 A，通过L2 的电 流约为0.3 A) 。
题型三：根据实物图画出电路图
1. 根据实物图在虚线框内画出电路图。
2. 根据实物图在虚线框内画出电路图。
3. 根据实物图在虚线框内画出电路图。

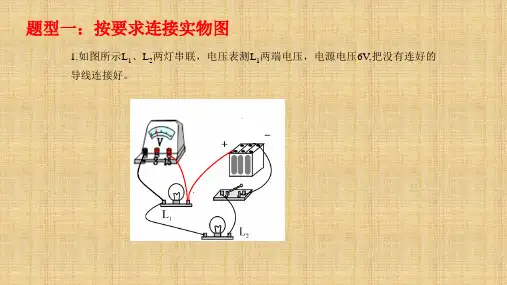

题型一：按要求连接实物图
1.如图所示L1、L2两灯串联，电压表测L1两端电压，电源电压6V,把没有连好的 导线连接好。
初中物理九年级电流与电压和电阻的关系练习题含答案
初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

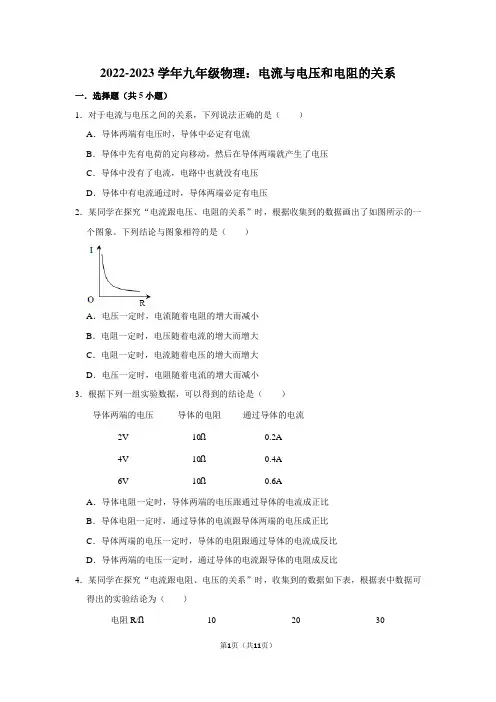

2022-2023学年九年级物理：电流与电压和电阻的关系(附答案解析)
2022-2023学年九年级物理：电流与电压和电阻的关系一．选择题（共5小题）1．对于电流与电压之间的关系，下列说法正确的是（）A．导体两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中也就没有电压D．导体中有电流通过时，导体两端必定有电压2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。
下列结论与图象相符的是（）A．电压一定时，电流随着电阻的增大而减小B．电阻一定时，电压随着电流的增大而增大C．电阻一定时，电流随着电压的增大而增大D．电压一定时，电阻随着电流的增大而减小3．根据下列一组实验数据，可以得到的结论是（）导体两端的电压导体的电阻通过导体的电流2V10Ω0.2A4V10Ω0.4A6V10Ω0.6AA．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比4．某同学在探究“电流跟电阻、电压的关系”时，收集到的数据如下表，根据表中数据可得出的实验结论为（）电阻R/Ω102030电流I/A0.300.150.10 A．电阻一定时，电流与电压成正比B．电阻一定时，电压与电流成正比C．电压一定时，电阻与电流成反比D．电压一定时，电流与电阻成反比5．在“探究电流跟电压、电阻关系”的实验中，同学们绘制的四条图线如图，正确的是（）A．B．C．D．二．填空题（共4小题）6．在“研究电流与电阻的关系”实验中，滑动变阻器所起的作用是，这个实验的结论是。
7．某同学利用如图所示的电路探究“电流与电压的关系”，在探究过程中，应保持不变；通过实验可以得到，在其它条件相同的情况下，通过导体的电流与导体两端的电压成比。
8．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。
如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。
但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
人教版九年级物理全一册《第十六章电压电阻》单元测试卷(附有参考答案)
人教版九年级物理全一册《第十六章电压电阻》单元测试卷（附有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．一节新5号干电池电压是（）A．1.5V B．36V C．220V D．380V2．要想测出L2两端的电压，下列电路图连接正确的是（）A．B．C．D．3．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示的电路中，甲、乙、丙为电流表或电压表。
闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．如图所示，电源电压是6V，闭合开关电压表的示数是2V，则L2两端的电压是（）A．2V B．6V C．4V D．8V6．关于导体的电阻，下列说法正确的是（）A．导体两端的电压增大，其电阻一定增大B．导体中的电流增大，其电阻一定减小C．若导体不接入电路，其电阻为0 D．导体的电阻与其两端电压及通过的电流无关7．如下图所示，电源电压保持6V不变，开关S一直处于闭合状态，当开关S1由断开到闭合时，电压表的示数应该是（）A．示数减小且变为0 B．示数减小但不会等于0C．示数不变测量的均为电源电压6V D．示数增大，但总小于电源电压8．如图甲是音响上音量调节装置，其简化电路如图乙，需在M、N间接入一个滑动变阻器，使滑片P向右移动时接入电路中的电阻变大。
下列连接方式中可行的是（）A．M接A，N接B B．M接C，N接D C．M接A，N接D D．M接C，N接B二、填空题9．如图所示的“模拟调光灯”。
选用铅笔芯的原因是铅笔芯是体，闭合开关后，小灯泡始终都不亮，且将电压表连接在A、B两端时电压表示数为3V，则故障应是小灯泡（选填“断路”或“短路”）了。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。
九年级物理欧姆定律30题(基础篇)
欧姆定律练习题30道第一部分串联电路15道1.有两个灯泡串联在电路中,电路中的电流是0.2安培,电源电压是9伏特,灯泡L1的电阻是20欧姆,求:(1)电路中的总电阻(2)灯泡L2的电阻(3)灯泡L1和L2两端的电压2.有两个灯泡串联在电路中,电路中的电流是0.3安培,电源电压是12伏特,灯泡L1两端的电压是6伏特,求:(1)电路中的总电(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大3.有两个灯泡串联在电路中,电路中的电流是0.1安培,灯泡L1两端的电压是3伏特,灯泡L2两端的电压是9伏特,求:(1)两个灯泡的电阻分别为多大(2)电路中的总电阻(3)电源电压4.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1两端的电压是4伏特,电路的总电阻为60欧姆,求:(1)电源电压(2)灯泡L2两端的电压(3)两个灯泡的电阻分别为多大5.有两个灯泡串联在电路中,电路中的电流是0.5安培,灯泡L1两端的电压是9伏特,灯泡L2为的电阻6欧姆,求:(1)灯泡L1的电阻(2)灯泡L2两端的电压(3)电源电压6.有两个灯泡串联在电路中,电路中的电流是0.2安培,电路中的总电阻为20欧姆,灯泡L2为的电阻15欧姆,求:(1)L1的电阻(2)灯泡L1和灯泡L2两端的电压(3)电源电压7.有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻8.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,电路中的总电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)两个灯泡的电阻9.有两个灯泡串联在电路中,电源电压是12V,灯泡L1两端的电压为9V,灯泡L1的电阻为30欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L2的电阻(4)该电路的总电阻10.有两个灯泡串联在电路中,电源电压是24V,灯泡L1两端的电压为15V,灯泡L2的电阻为20欧姆,求:(1)灯泡L2两端的电压(2)电路中的电流(3)灯泡L1的电阻(4)该电路的总电阻11.有两个灯泡串联在电路中,电源电压是6V,电路的总电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)灯泡L1的电阻1(2)电路中的电流(3)灯泡L1和L2两端的电压12.有两个灯泡串联在电路中,电源电压是12V,灯泡L1的电阻为5欧姆,灯泡L2的电阻为25欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L1和L2两端的电压13.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为10欧姆,灯泡L1的电阻为5欧姆,求:(1)灯泡L2的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压14.有两个灯泡串联在电路中,灯泡L1两端的电压3V,电路的总电阻为12欧姆,灯泡L2的电阻为8欧姆,求:(1)灯泡L1的电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压15.有两个灯泡串联在电路中,灯泡L1两端的电压3V,灯泡L1的电阻为30欧姆,灯泡L2的电阻为20欧姆,求:(1)电路的总电阻(2)电路中的电流(3)灯泡L2两端的电压(4)电源电压第二部分并联电路15道1.两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)灯泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2.两个灯泡并联在电路中,电源电压为12伏特,总电阻为15欧姆,灯泡L1中通过的电流为0.6安培,求:1)干路电流2)灯泡L2中通过的电流3)灯泡L1和L2的电阻3.两个灯泡并联在电路中,电源电压为3伏特,L1的电阻为20欧姆,L2的电阻为10欧姆,求:1)L1和L2并联后的等效电阻2)灯泡L1和L2中通过的电流3)干路电流4.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为20欧姆,干路电流为0.5安培,求:1)L1和L2并联后的等效电阻2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)L2的电阻5.两个灯泡并联在电路中,电源电压为6伏特,L1的电阻为30欧姆,L2中通过的电流为0.4安培,求:1)L2的电阻2)灯泡L1中通过的电流3)两灯并联后的等效电阻4)干路总电流6.两个灯泡并联在电路中,电源电压为24伏特,干路总电流为0.5安培,L2中通过的电流为0.4安培,求:1)两灯并联后的等效电阻2)L2的电阻3)灯泡L1中通过的电流4)L1的电阻7.两个灯泡并联在电路中,电源电压为24伏特,灯泡L1中通过的电流为0.2安培,L2中通过的电流为0.4安培,求:1)两灯的电阻2)两灯并联后的总电阻3)干路总电流8.两个灯泡并联在电路中,两灯并联后的总电阻为8欧姆,灯泡L1的电阻为40欧姆,干路总电流为0.75安培,求:1)电源电压2)灯泡L1中通过的电流3)灯泡L2中通过的电流4)灯泡L2的电阻9.两个灯泡并联在电路中,两灯并联后的总电阻为1.6欧姆,灯泡L1的电阻为8欧姆,灯泡L1中通过的电流为0.4安培,求:1)电源电压2)干路中通过的电流3)灯泡L2中通过的电流4)L2的电阻10.两个灯泡并联在电路中,两灯并联后的总电阻为2.4欧姆,灯泡L1的电阻为6欧姆,灯泡L2中通过的电流为0.75安培,求:1)L2的电阻2)电源电压3)灯泡L1中通过的电流4)干路总电流11.两个灯泡并联在电路中,灯泡L1的电阻为20欧姆,L2的电阻灯泡为30欧姆,干路总电流为0.5安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L1和L2中通过的电流12.两个灯泡并联在电路中,灯泡L1的电阻为15欧姆,L2的电阻灯泡为30欧姆,灯泡L1中通过的电流为0.2安培,求:1)两灯并联后的总电阻2)电源电压3)灯泡L2中通过的电流4)干路总电流13.两个灯泡并联在电路中,灯泡L1的电阻为10欧姆,灯泡L2中通过的电流为0.3安培,干路总电流为0.6安培,求:1)灯泡L1中通过的电流2)电源电压3)L2的电阻4)两灯并联后的总电阻14.两个灯泡并联在电路中,灯泡L2的电阻为20欧姆,通过它的电流为0.3安培,干路总电流为0.5安培,求:1)电源电压2)灯泡L1中通过的电流3)L1的电阻4)两灯并联后的总电阻15.两个灯泡并联在电路中,灯泡L2的电阻为40欧姆,通过它的电流为0.15安培,灯泡L1中通过的电流为0.1安培,求:(1)电源电压(2)干路总电流(3)L1的电阻(4)两灯并联后的总电阻16、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求:1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流17、有两个灯泡串联在电路中,电路中的电流是0.2安培,灯泡L1的电阻为45欧姆,灯泡L2为的电阻15欧姆,求:(1)灯泡L1和灯泡L2两端的电压(2)电源电压(3)电路中的总电阻18、有一电阻为20Ω的电灯,在正常工作时它两端的电压为12V。
九年级中考物理复习训练(电流、电压、电阻)及答案
九年级中考物理复习训练(电流、电压(Ya)、电阻)及答案基础知识与基本(Ben)技能*1．某(Mou)导体中电流是(Shi)2.5A，其物理(Li)意义是。
*2．测(Ce)量电流的仪表是，它的表盘上标有(You)字母字。
电(Dian)流表的“0”点通常在表盘侧。
在使用电流表之前，要检查表的指针是否对准。
*3．当电源的正极聚集有，负极聚集有时，在电源的正负极间就产生了电压。
**4．导体的电阻是的一种性质，它的大小决定于导体的、和。
导体的越长，导体的电阻越；导体的越小，导体电阻越。
导体的电阻还跟有关，对大多数导体来说，，电阻就越大。
**5．一个滑动变阻器上标有“300Ω 15A”的字样，它表示此变阻器的阻值变化范围是，允许通过的最大电流是。
知识的应用**6．单位换算：（1）7.5×104A= mA= μA（2）1.5×103mV= V= kV（3）3.5×108Ω= kΩ= MΩ**7．4s内有10C的电量通过某导体的横截面，那么导体中的电流是 A。
**8．图14-1所示，甲电流表的示数是，乙电流表的示数是。
知识的拓展的***9. 如(Ru)图(Tu)14-2所(Suo)示，某同学在实验时误把电流表并联在电灯(Deng)L2两端，开关(Guan)闭合后观察到的现象是(Shi)( )。
A．两灯都(Du)不亮(Liang) B．两灯亮度正常C. L1亮，L2不亮 D．电流表没有示数****10．如图14-3所示的是由三个电阻和三只电表等元件组成的电路，电表分别测量R1和R两端的电压及通过R1的电流，请在图中填入相应的电表符号。
2电流电流表基础知识与基本技能*1．电流通过导体时会产生多种，人们可以根据这些效应来判断电流的大小。
[0.5]*2．在一定的时间内，电流通过导体某一横截面的电量越多，电流就。
电流的大小用表示，简称。
[1.5]*3．电流等于通过导体横截面的。
它的定义式是。
九年级物理电压 电阻题20套(带答案)含解析
九年级物理电压电阻题20套(带答案)含解析一、电压电阻选择题1．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .2．如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数.则故障原因可能是（）A. L1断路B. L1短路C. L2短路D. L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L1和L2串联，电流表测电路电流，电压表测量灯L1的电压。
（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。
