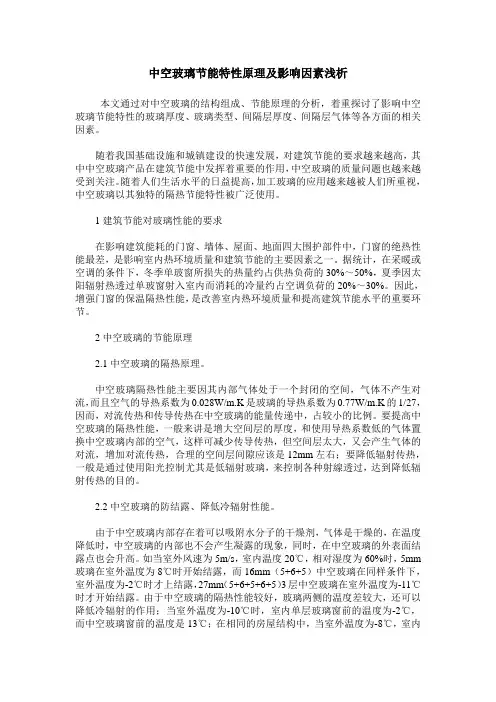

中空玻璃节能特性原理及影响因素浅析本文通过对中空玻璃的结构组成、节能原理的分析，着重探讨了影响中空玻璃节能特性的玻璃厚度、玻璃类型、间隔层厚度、间隔层气体等各方面的相关因素。

随着我国基础设施和城镇建设的快速发展，对建筑节能的要求越来越高，其中中空玻璃产品在建筑节能中发挥着重要的作用，中空玻璃的质量问题也越来越受到关注。

随着人们生活水平的日益提高，加工玻璃的应用越来越被人们所重视，中空玻璃以其独特的隔热节能特性被广泛使用。

1建筑节能对玻璃性能的要求在影响建筑能耗的门窗、墙体、屋面、地面四大围护部件中，门窗的绝热性能最差，是影响室内热环境质量和建筑节能的主要因素之一。

据统计，在采暖或空调的条件下，冬季单玻窗所损失的热量约占供热负荷的30%～50%，夏季因太阳辐射热透过单玻窗射入室内而消耗的冷量约占空调负荷的20%～30%。

因此，增强门窗的保温隔热性能，是改善室内热环境质量和提高建筑节能水平的重要环节。

2中空玻璃的节能原理2.1中空玻璃的隔热原理。

中空玻璃隔热性能主要因其内部气体处于一个封闭的空间，气体不产生对流，而且空气的导热系数为0.028W/m.K是玻璃的导热系数为0.77W/m.K的1/27，因而，对流传热和传导传热在中空玻璃的能量传递中，占较小的比例。

要提高中空玻璃的隔热性能，一般来讲是增大空间层的厚度，和使用导热系数低的气体置换中空玻璃内部的空气，这样可减少传导传热，但空间层太大，又会产生气体的对流，增加对流传热，合理的空间层间隙应该是12mm左右；要降低辐射传热，一般是通过使用阳光控制尤其是低辐射玻璃，来控制各种射線透过，达到降低辐射传热的目的。

2.2中空玻璃的防结露、降低冷辐射性能。

由于中空玻璃内部存在着可以吸附水分子的干燥剂，气体是干燥的，在温度降低时，中空玻璃的内部也不会产生凝露的现象，同时，在中空玻璃的外表面结露点也会升高。

如当室外风速为5m/s，室内温度20℃，相对湿度为60%时，5mm 玻璃在室外温度为8℃时开始结露，而16mm（5+6+5）中空玻璃在同样条件下，室外温度为-2℃时才上结露，27mm（5+6+5+6+5）3层中空玻璃在室外温度为-11℃时才开始结露。

内置百叶遮阳中空玻璃制品热工性能研究

内置百叶遮阳中空玻璃制品热工性能研究李峥嵘;胡玲周;赵群;汪海生【摘要】The key factors that affecting the U and SH G Cvalues of sealed insulating glass unitw ith blind inside w ere analyzed by the shading design softw are WINDOW and the building energy sim ulation softw are E nergy-plus. The reference m odelof office building in shanghaiw as builtup,and the scope of threshold values of those factors based on annual air-conditioning system and lighting energy-saving rate w ere defined. It provides a basis for the design and application ofthis technique in Shanghaiarea.%采用门窗遮阳计算软件W INDOW 及能耗模拟软件E nergy-plus，分析影响内置百叶遮阳中空玻璃制品热工性能参数U与SHGC 的关键结构参数；并以上海市办公建筑为例，用单位面积外窗形成的采暖空调及照明总能耗为控制指标，给出各关键结构参数的建议取值，为上海地区内置百叶遮阳制品的设计与运行调节提供依据。

【期刊名称】《建筑热能通风空调》【年(卷),期】2014(000)002【总页数】6页(P10-14,43)【关键词】内置百叶遮阳;中空玻璃制品;热工性能参数;阈值【作者】李峥嵘;胡玲周;赵群;汪海生【作者单位】同济大学机械与能源工程学院;同济大学机械与能源工程学院;同济大学建筑与城市规划学院;同济大学建筑设计研究院【正文语种】中文内置百叶遮阳中空玻璃制品（Sealed insulating glassunitw ith blind inside，下文简称SIG）是在中空玻璃内安装遮阳百叶的制品，通过手动或电动装置调节内置百叶帘，可满足室内人员对光、热环境调节的需要。

建筑中空玻璃的质量问题及相应对策分析

建筑中空玻璃的质量问题及相应对策分析在一般建筑物围护结构中，尽管窗墙面积比仅30%-50%，但在整个建筑能耗中，经外窗的传导，辐射和冷风渗透的热损失，约占整个建筑物采暖能耗的一半，玻璃幕墙的热损失主要是通过玻璃有传导导和辐射。

所以，采用节能型玻璃是实现建筑节能的重要技术途径。

随着建筑节能规范的实施和建筑节能管理力度加大，限制并禁止使用非中空玻璃单框双玻门窗技术，大大推进了中空玻璃的发展，其市场总量呈现快速增长，但是，随着中空玻璃生产厂家的增多和产能的增长，竞争渐渐激烈，在部分建筑商过于追求低成本的市场环境下,劣质低价中空玻璃大量·中国建材网-建材一点通进入建筑市场的弊端凸现，若放任不正值的健康发展，有损于建筑节能的实施，还会招致业主和居住者的埋怨，密封胶是保证中空玻璃密封质量的关键材料，整顿产品质量应从产品粘结密封组装的源头掀起，强化标准执行力度，推进产品质量认证，加强建筑产品终端市场的监管。

制造用弹性密封胶质量状况中空玻璃的本质是周边密封的双层玻璃，最早出现于19世纪中期，最初效率低下，产品价格昂贵，直到20世纪70年月低渗透性弹性密封胶的发展和应用，才出现粘结密封成型的中空玻璃，并以自动化注胶封边工艺和室温快速固化技术使其进入工业化生产，密封胶的基本功能是将两片玻璃粘结固定成不分别的单元体，保证内空间气体长久干燥其粘结稳定性，承受压差位移变形的弹性以及超低渗透性直接打算着产品的功能时效，其基本性能要求和检测规定已由国家行业标准JC/T468《中空玻璃用弹性密封胶》规定。

按管理和装备技术水平，我国中空玻璃生产企业可分为两类，一类是建立了完善的质量管理体系，生产过程的清洗，合片，注胶密封装配等全部选项续自动化的企业，包括南玻、耀华等大型玻璃企业和具备玻璃深加工生产线的门窗幕墙工程公司，另一类企业质量掌握不完善，设备仅能维持简洁的间断性生产，甚至以手工作业为主，这类企业全国处处者有，东北寒冷地区及X 市周边最多，其中包括能粘结中空玻璃出售的玻璃装修场点。

中空玻璃节能特性的影响因素分析

中空玻璃节能特性的影响因素分析[摘要] 本文通过对各种类型中空玻璃的传热系数和太阳得热系数进行大量模拟计算，分析了原片组合、间隔类型、使用环境等各方面的相关因素对中空玻璃节能指标的影响趋势及程度。

在此基础上，探讨了建筑和生产设计中，应正确选用的、能达到最佳节能效果的中空玻璃组合方式及使用条件。

[关键词] 中空玻璃传热系数太阳得热系数建筑节能一、建筑节能对玻璃性能的要求随着社会经济发达程度的提高，建筑能耗在社会总能耗中的所占比例越来越大，目前西方发达国家约为30%~45%，尽管我国经济发展水平和生活水平都还不高，但这一比例已达到20%~25%，正逐步上升到30%。

在一些大城市，夏季空调已成为电力高峰负荷的主要组成部分。

不论西方发达国家，还是我国，建筑能耗状况都是牵动社会经济发展全局的大问题。

按照1986年制定的我国建筑节能分三步走的计划，当前政府各级节能管理部门正在积极启动实现第三步节能65%目标的标准编制工作。

而在影响建筑能耗的门窗、墙体、屋面、地面四大围护部件中，门窗的绝热性能最差，是影响室内热环境质量和建筑节能的主要因素之一。

就我国目前典型的围护部件而言，门窗的能耗约占建筑围护部件总能耗的40%~50%。

据统计，在采暖或空调的条件下，冬季单玻窗所损失的热量约占供热负荷的30%~50%，夏季因太阳辐射热透过单玻窗射入室内而消耗的冷量约占空调负荷的20%~30%。

因此，增强门窗的保温隔热性能，减少门窗的能耗，是改善室内热环境质量和提高建筑节能水平的重要环节。

中空玻璃具有突出的保温隔热性能，是提高门窗节能水平的重要材料，近些年已经在建筑上得到了极其广泛的使用。

但随着节能标准的不断提高，普通的中空玻璃已不能完全满足节能设计的技术要求。

例如在夏热冬冷地区的节能设计标准中，对大窗墙比的外窗传热系数限制指标到了2.5 W/m2K，夏热冬暖地区这一指标在部分条件下到了2.0 W/m2K。

所以我们应该一方面大力推广Low-E中空玻璃这种具有优良节能特性的新产品，另一方面要深入分析和掌握中空玻璃节能性能的各个影响因素，从玻璃原片、间隔组成和使用环境等方面保证中空玻璃能够发挥它最佳的节能性能。

影响中空玻璃性能的因素及产品适用性探讨

般情况下，中空玻了气体层增厚的作用。
ＦａｃｔｏｒｓＡｆｆｅｃｔｉｎｇＰｅｒｆｏｒｍａｎｃｅｏｆＩｎｓｕｌａｔｉｎｇＧｌａｓｓａｎｄＰｒｏｄｕｃｔＡｐｐｌｉｃａｂｉｌｉｔｙ
ＤｕａｎＸｉｎｊｉｅ，ＰａｎＱｉｚｈｅｎ，ＳｏｎｇＪｕａｎ，ＭｅｎｇＰｉｎｇｌｉ
惰性气体，由于惰性气体的分子量大、导热系数很低
０引言
随着我国国民经济的发展和人民生活水平的提
（空气０．０２４Ｗ／ｍＫ；氩气０．０１６Ｗ／ｎＩＫ），会提高气体间隔层的热阻，从而提高中空玻璃的隔热性能。考虑到氩气在空气中含量丰富，提取比较容易，使用成本低，所以为大多数工厂使用。需要说明的是，充入
建筑商选用合适的中空玻璃，有必要对影响中空玻
惰性气体，在中空玻璃厚度不变的情况下，提高隔热
系数的同时，遮阳系数和可见光透过率不变。
１．３气体间隔层厚度的影响
目前，国内市场所用的中空玻璃气体间隔层厚
度为６ｍｍ、９ｍｍ、１２ｍｍ等，主要是由所采用的铝
Ｌｕｏ－ｙａｎｇＸｉｎｉｎｇ — ｒｕｎｅｎｇｉｎｅｅｒｉｎｇｇｌａｓｓＣｏ．．Ｌｔｄ．Ｌｕｏ－ｙａｎｇ，４７１００３）
Ａｂｓｔｒａｃｔ：Ｔｈｅｗａｙｓｔｏｉｍｐｒｏｖｅｐｅｒｆｏｒｍａｎｃｅｏｆｉｎｓｕｌａｔｉｎｇｇｌａｓｓｗａｓｐｏｉｎｔｅｄｏｕｔａｎｄｔｈｅｉｎｓｕｌａｔｉｎｇｇｌａｓｓｐｒｏｄｕｃｔｓｓｕｉｔａｂｌｅｆｏｒｂｏｔｈｂｕｉｌｄｅｒｓａｎｄｕｓｅｒｓｗｅｒｅａｌｓｏｄｉｓｃｕｓｓｅｄａｔｅｆｒａｎａｌｙｚｉｎｇｔｈｅｆａｃｔｏｒｓａｆｆｅｃｔｉｎｇｐｅｒｆｏｒｍａｎｃｅｏｆｉｎｓｕｌａｔｉｎｇｇｌａｓｓａｎｄｐｒｏｄｕｃｔｌｏｃａｌａｐｐｌｉｃａｂｉｌｉｔｙ．

惰性气体对中空玻璃及整窗传热系数的影响

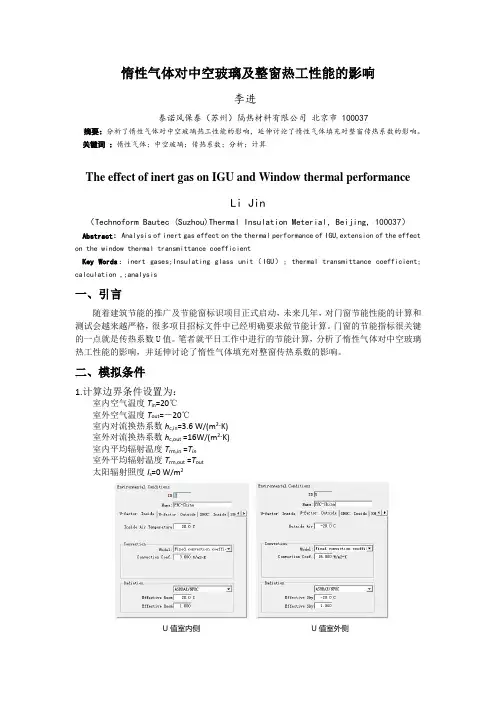

惰性气体对中空玻璃及整窗热工性能的影响李进泰诺风保泰（苏州）隔热材料有限公司北京市 100037 摘要：分析了惰性气体对中空玻璃热工性能的影响，延伸讨论了惰性气体填充对整窗传热系数的影响。
