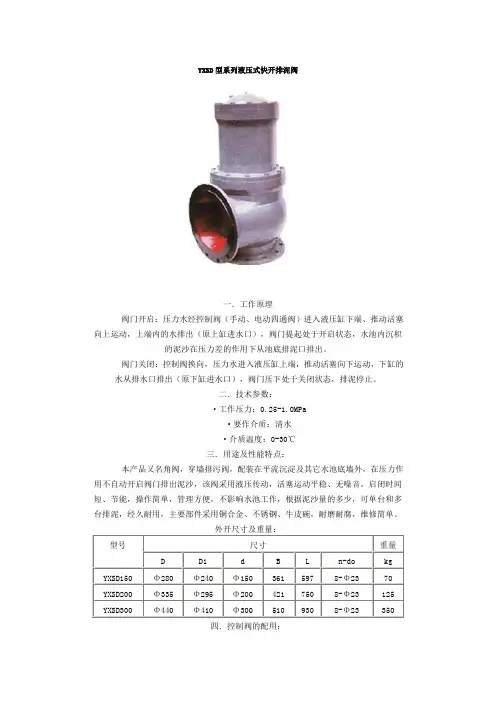

YXSD型系列液压式快开排泥阀
YXSD型系列液压式快开排泥阀
一．工作原理
阀门开启：压力水经控制阀（手动、电动四通阀）进入液压缸下端、推动活塞向上运动，上端内的水排出（原上缸进水口），阀门提起处于开启状态，水池内沉积的
泥沙在压力差的作用下从池底排泥口排出。
阀门关闭：控制阀换向，压力水进入液压缸上端，推动活塞向下运动，下缸的水
从排水口排出（原下缸进水口），阀门压下处于关闭状态，排泥停止。
二．技术参数：
·工作压力：0.25-1.0MPa
·要作介质：清水
·介质温度：0-30℃
三．用途及性能特点：
本产品又名角阀，穿墙排污阀，配装在平流沉淀及其它水池底墙外，在压力作用不自动开启阀门排出泥沙，该阀采用液压传动，活塞运动平稳、无噪音，启闭时间短、节能，操作简单，管理方便，不影响水池工作，根据泥沙量的多少，可单台和多台排泥，经久耐用，主要部件采用铜合金、不锈钢、牛皮碗，耐磨耐腐，维修简单。
四．控制阀的配用：
YXSD型系列液压式快开排泥阀与SD-10手动四通阀配用操作简单方便，为人工排泥。
与电动阀配用能实现远控或中控，将该阀电源并入微机，根据程序可自动定时排
泥。
快开排泥阀
快开排泥阀一、产品[快开排泥阀]的详细资料：产品型号：JM744X/JM644X产品名称：快开排泥阀产品特点：JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
该阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。
该阀将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
二、技术参数：公称压力0 6MPa、1 0MPa公称通径：100"～400mm最低马驱动压力：0.15MPa适用介质：水、污水驱动介质：清水、气适用温度：0～80℃法兰标准：GB／T l 7241 6 GB／T 911 3试验标准：GB／T l 3927 APl 598三、主要零部件材料：零件名称月体、月盖膜片压板、阀盘阀杆膜片材料铸铁、球铁、碳钢球铁、青铜不镕钢尼龙强化橡胶四、快开排泥阀主要外形连接尺寸：DN 100 150 200 250 300 350 400 L 160 190 225 260 280 315 340 L1 120 150 190 220 260 300 340H 370 440 53 0615 785 880 970订货须知：一、①快开排泥阀产品名称与型号②快开排泥阀口径③快开排泥阀是否带附件二、若已经由设计单位选定公司的快开排泥阀型号，请按快开排泥阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：流量控制阀可调式减压阀遥控浮球阀液压水位控制阀排泥阀紧急关闭阀压差旁通平衡阀水泵控制液动排泥阀泄压阀隔膜式多功能水泵控制阀缓闭式止回阀200X减压阀电磁遥控球阀定水位器遥控浮球阀液压水位控制阀隔膜式可调减压阀隔膜式遥控浮球阀水流指示器液压、气动角式快开排泥阀其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575 DN80 1020 3375 DN100 1500 4050 DN125 1950 4500 DN150 **** **** DN200 4350 8400 DN250 7050 9750 DN300 12450 17700 DN350 21450 71700 DN400 29250 35400电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095 125 1470 1770 150 1800 21750JM744X气动，液动快开排泥阀80 825 990 100 900 1080 125 1575 1890 150 **** **** 200 1950 2340 250 3150 3780 300 4650 5580产品名称公称通径工作压（mpa）1.0/1.6CARX 复合式排气DN20 DN25阀DN32DN40 507DN50 507DN65 591DN80 637.5DN100 675DN125 862.5DN150 1125DN200 2250产品名称公称通径工作（mpa）1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125 DN300 1500 DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255 DN50 只300 DN80 只495电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250DN300 7800DN350 9750DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905 DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570 DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690 DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型电磁流量计DN15 3300 DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600 DN125 3750 DN150 4050 DN200 4800DN250 5700DN300 7200DN350 7800DN400 9300DN500 10800DN600 13500DN700 16500DN800 21750DN900 24750DN1000 28500DN1200 36000 名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250 DN150 6300 DN200 8250 DN250 9750 DN300 11700水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200 DN65 1275 DN80 1350 DN100 1500DN125 1650DN150 1875DN200 2400DN250 3000DN300 3600DN350 4200DN400 5700DN450 6750DN500 8400DN600 9000DN700 12750DN800 16500DN900 21000DN1000 24750 名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN6522502550 DN80 2550 DN100 3000 DN125 3750 DN150 4350 DN200 5700 DN250 7350 DN300 8700 DN400 11250 DN500 14250 DN600 18000橡胶接头价格KXT(JGD)可曲挠规格单球单球翻边单球翻边双球变径球橡胶接头l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN25 61.5 61.5 118.5 DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5 DN80 169.5 169.5 313.5 175.5 250.5 100×125 571.5 DN100 198 198 346.5 208.5 292.5 100×150 708 DN125 300 300 561 334.5 442.5 125×150 708 DN150 351 351 750 417 457.5 538.5 200×100 1170 DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287 250×125 1497 DN350 1023 1270.5 2352 1306.5 1440 2118 250×150 1497 DN400 1339.5 1639.5 3255 1809 1995 2178 250×200 1497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290 300×250 1665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD) 可曲挠橡胶接头规格单球单球翻边 单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 429012022.5 6679.57350 8745 400*300 2068.5 DN900 53137986 8790 0 400*350 2236.5 DN1000 61359438 10380 12243 1200*800 32670DN1100 8250 0 备注 以上产品橡胶为天然胶， 法兰锻钢。

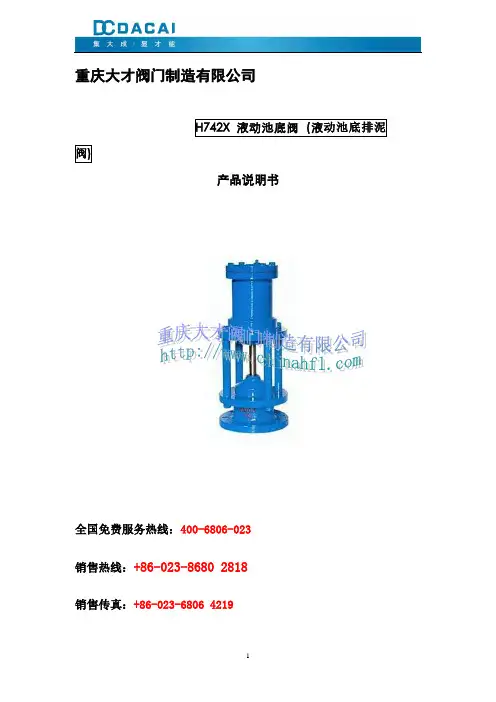

H742X液动池底排泥阀
重庆大才阀门制造有限公司产品说明书全国免费服务热线：400-6806-023 销售热线：+86-023-8680 2818销售传真：+86-023-6806 4219公司网站/型 号阀体部分公称压力(Mpa)试验压力密封(Mpa)强度(Mpa)公称压力(°C)适用介质H742X-101.01.11.5水＜50驱动部分控制部分驱动介质驱动压力（Mpa)介质温度（°C）控制器输入电压（V）电磁阀线圈电压（V）电磁阀线圈功力（W）清水（使用压缩空气，订货时注明）0.3-1.0＜60Ac220Ac220＜36一 、 用途本阀又名池底快开排泥阀，主要安装于各类池子底部，作排除泥沙用。
二 、 引用标准：设计与制造标淮： GB12235-89； 法兰连接标准： GB/T17241.6-98; 试验和检验标准： GB13927-92； 阀门材料标准： GB12226-89；三、 作用原理本类阀门由阀体，液压缸，活塞，阀杆，阀瓣组成。
液压缸是液体工具，液体作为动力， 活塞，阀杆作为开关。
开启只需一分钟可以打开阀板，此阀必须配用手动换向阀或电磁 阀可远距离控制排泥阀开关。
该阀密封件性能强，开关灵活，检修方便，使用寿命长等 特点，寿命可长达五年以上，保用期十八个月。
四、 主要技术参数H742X系列液动池底排泥阀(压力等级1.0/1.6Mpa)350H 490530570z-?d 8-238-2312-2330044040061012-23H111011011014040056551571016-26140G进液接管1/2"3/4"1"1/2"1/2"八、 安装与维修1. 本公司生产的各类液动，气动排泥阀出厂前每只按照GB/T13927-92的标准 试压，并持续2分钟无渗漏方为合格品，使用时只需将外表及孔腔清洗干净， 不必将阀门拆开和调整变动，就可以直接安装使用。
液动池底排泥阀技术资料
___________自来水厂建设项目池底阀技术协议买方：卖方：重庆大才阀门制造有限公司201 年月日液动池底排泥阀一、概述及用途液动池底排泥阀其安装在各类絮凝反应池、沉淀池、污水池池底，用于池底泥沙及污物的排放。
本产品可现场手动开、关阀、手操电控或与排泥自动化设备配套控制电磁阀开、关阀，可实现水处理行业各类池底排泥沙及污物的自动化和远程计算机的全面监控，达到提高生产效率、降低生产成本、减轻工人劳动强度和有效改善水处理效果之目的。
本产品与同类排泥阀相比，具有工作安全可靠、操作简便、排泥效果好、维修量少使用寿命长、节约能源等优点，使用寿命可达五年以上。
二、性能特点及应用效果本液动池底排泥阀具有快开缓闭、软密封性能好、防卡耐用等特点，是可靠性高和使用寿命长的产品。
具体特性如下：1、开阀快速，开阀速度＜5秒。
(1)液压缸具有自润滑，开闭灵活；(2)驱动介质的压力远大于排放流体的压力，阀杆上升速度快；2、活塞式排泥阀的开阀行程大大高于膜片式排泥阀，能大大降低流阻和有利渣物流通，可有效防止渣物堵卡在阀板与阀座之间造成泄漏。
3、防卡、防阻滞能力强(1)缸体与阀体内腔用自润滑导向管及密封件严密隔开，同时借助驱动介质压力大于泥水压力从而有效隔离排放流体中的泥砂等污物不进入活塞缸内并使驱动介质不泄漏，防止了活塞卡住和阻滞。
(2)关键和运动零部件使用不锈钢加工和特殊材料制作，不会因生锈而造成卡死和阻滞。
(3)进入缸体内的驱动介质是纯净的空气或自来水，无泥沙和污染物，活塞工作环境好。
4、经久耐用，维护简便、维修量很小除阀体和法兰外，采用了不锈钢和耐磨材料制造，运动部件不生锈、磨擦系数小，综合机械性能好，强度高，产品使用寿命长。
5、关闭及密封性能安全可靠(1)阀杆具有良好的定心导向性能(2)阀板上采用钢板全衬橡胶工艺，使阀门的密封性能大大提高，密封更容易更换。
(3)关阀动作平缓，无冲击力，不会造成管道震动。
密封件不易损坏、排泥管与池壁之间不会因震动产生缝隙泄漏，使用安全可靠。

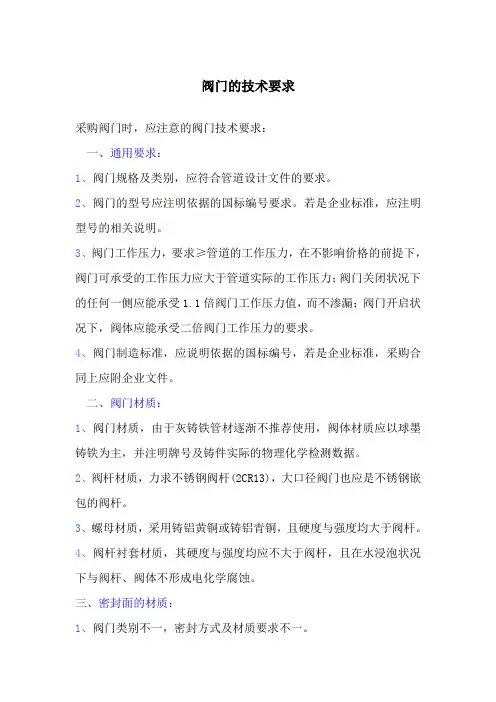

(完整版)阀门的技术要求
阀门的技术要求采购阀门时，应注意的阀门技术要求：一、通用要求：1、阀门规格及类别，应符合管道设计文件的要求。
2、阀门的型号应注明依据的国标编号要求。
若是企业标准，应注明型号的相关说明。
3、阀门工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工作压力应大于管道实际的工作压力；阀门关闭状况下的任何一侧应能承受1.1倍阀门工作压力值，而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工作压力的要求。
4、阀门制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
二、阀门材质：1、阀门材质，由于灰铸铁管材逐渐不推荐使用，阀体材质应以球墨铸铁为主，并注明牌号及铸件实际的物理化学检测数据。
2、阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
3、螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
4、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
三、密封面的材质：1、阀门类别不一，密封方式及材质要求不一。
2、普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明。
3、软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据。
4、蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁睛橡胶及三元乙丙橡胶等，严禁掺用再生胶。
四、阀轴填料：1、由于管网中的阀门，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果。
2、阀轴填料亦应在承受频繁启闭时，密封效果的良好性。
3、鉴于上述要求，阀轴填料力求终身不换或十多年不更换。
4、填料若需更换，阀门设计应考虑能有水压的状况下更换的措施。
五、变速传动箱：1、箱体材质及内外防腐要求与阀体原则一致。
2、箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡。
3、箱体上的启闭限位装置，其调节螺帽应在箱体内。
J744X型液动快开排泥阀
J644X型/J744X型液压、气动角式快开排泥阀的详细资料：液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。
通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。
该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。
还可通过电动二位四通换向电磁阀实现远程控制。
操作方便，安全可靠。
液压角式快开排泥阀,气动角式快开排泥阀,角式快开排泥阀.一、J644X型/J744X型液压、气动角式快开排泥阀用途安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、J644X型/J744X型液压、气动角式快开排泥阀工作原理及性能本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。
阀瓣与阀座为软密封，密列性能好，无泄露。
采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
三、J644X型/J744X型液压、气动角式快开排泥阀主要技术参数1、公称压力：1.0MPa2、液压缸工作介质：清水、气3、液压缸工作压力：O.15-1.0MPa4、介质温度：O-80℃材料铸铁、球铁、碳钢球铁、青铜不镕钢尼龙强化橡胶H48050062073580594011001200L1135145175225260280305340L2125125145185205245270310订货须知：一、①液压、气动角式快开排泥阀产品名称与型号②液压、气动角式快开排泥阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定扬子江公司的液压、气动角式快开排泥阀型号，请按液压、气动角式快开排泥阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的扬子江阀门专家为您审核把关。
液压、气动角式快开排泥阀点击放大产品型号：J744X/J644X型产品报价：产品特点：液压、气动角式快开排泥阀通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。
排污阀的安装技术要求
排污阀的安装技术要求
排污阀是用于排放废液或废气的重要设备。
为了确保排污阀的正常使用和安全运行，以下是排污阀安装的技术要求：
1. 选择合适的位置：
- 排污阀应该安装在易于操作和维护的位置，以方便人员进行操作和维修。
- 在选择位置时，应考虑到排放的废液或废气的性质，以及可能造成的环境影响。
2. 安装固定支架：
- 为了防止排污阀发生移位或摇晃，应在合适的位置上安装固定支架，使排污阀保持稳定。
3. 使用正确的管道连接：
- 排污阀应与相应的管道连接，在连接过程中，应使用适当的密封物质和连接件，以确保连接紧密且无泄漏。
4. 安装导向装置：
- 若排污阀是通过手动操作的，建议在安装过程中使用导向装置，以确保操作的稳定性和准确性。
5. 考虑应力和振动：
- 在安装排污阀的过程中，应考虑到可能存在的应力和振动情况，选择适当的固定方式和补偿装置，以保持排污阀的稳定性。
6. 进行压力测试：
- 在安装完成后，应进行压力测试，确保排污阀在正常工作压力下无泄漏现象。
7. 编写正确的操作说明：
- 安装完成后，应编写详细的操作说明书，包括排污阀的使用方法、操作步骤以及维护保养要求等，以供操作人员参考。
请按照上述技术要求进行排污阀的安装，以确保其正常运行和使用效果。
如有任何疑问或需要进一步的帮助，请随时与我联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
池底排泥阀技术要求
一，产品用途
安装在各类沉淀池池底，用于排除池底泥沙及污物。
二，产品介绍
通过外接压力水，气源及助关弹簧(或者活塞式)的作用下实现阀门的开启和关闭，配合主阀球型阀体斜面设计，不积泥沙实现关闭零泄漏。
三，主要技术参数
（1）池底排泥阀
型号：JM742X-10Q
公称压力：1.0 MPa
规格：DN200
最低启闭动作压力：0.1MPa
适用介质：原水、清水、污水
工作温度：0-800C
膜片性能：疲劳弯曲200万次无破损使用寿命≥20年
（2）电磁阀（常闭, 二位二通，带一铜球阀，户外型）
电源：AC220V、DC24V
功率：8W
四，性能特点
1、阀板采用橡胶密封，密封性能好，经久耐用，使用寿命长。
2、须采用加高膜片控制腔控制，确保阀门开启过程为100%全开度开启，提高过流量，加大冲刷力，确保排泥快捷干净；DN200排泥阀高度须不低于630mm。
3、驱动介质可直接采用自来水、压缩空气，操作控制灵敏、安全、可靠。
4、主阀阀口采用斜面阀口设计，具有不积泥沙，不会因异物陈积而损坏橡胶密封面。
密封效果更好的优点，确保可靠性和使用寿命。
5、膜片采用特制橡胶加尼龙网加强，膜片疲片疲劳弯曲次数在200万次以上无龟裂现象。
膜片性能表:
项目单位指标
硬度（邵尔A型）度70±3
拉伸强度最小MPa 14
扯断伸长度最小% 400
压缩永久变形（70℃×22h）最大% 40
胶与织物附着强度最小KN/m 2
耐液体性：（自来水）
% -20 拉伸强度变化（70℃×70h）最大
耐液体性：（自来水）
% -20 扯断伸长率变化（70℃×70h）最大
耐疲劳弯曲最小周期（×106） 2
6、阀门自带检修蝶板以减少安装空间。
五，产品的执行标准
碳素钢铸件技术条件 GB/T 12229
通用阀门压力试验 GB/T 13927
优质碳素结构钢、技术条件 GB 699-88
碳素结构钢 GB 200-88
道元件的名称通径 GB/T 1047-85
管道元件公称压力 GB/T 1184-90
钢制管法兰压力—温度等级 GB 131-88
通用阀门标志 GB/T 12220
通用阀门铜合金铸造技术条件 GB/T 12225
通用阀门灰铸铁件技术条件 GB/T 12226
通用阀门奥氏体钢铸件技术条件 GB/T 12227
阀门标志和识别涂漆 JB 106
通用阀门供货要求 GB/T 12252
六，主要零部件材料
序号名称材质
1 阀体球墨铸铁（QT450-10）
2 阀杆不锈钢（1Cr18Ni9Ti）
3 阀板球墨铸铸+丁腈橡胶（NBR）
4 阀盖球墨铸铁（QT450-10）
5 轴套铜合金
6 膜片丁腈橡胶+尼龙网
7 膜片压板钢板+防腐涂层
8 弹簧不锈钢
9 固定螺栓不锈钢304。
