三菱变频器简易参数设置
(完整版)三菱变频器操作简单说明
三菱变频器操作按键表示
单位/运行状态显示
操作面板
1 按MODE 键改变监视状态
单次按MODE 键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模
式、帮助模式。
2 显示监视器显示运转中的指令1）EXT 指示灯
亮表示外部操作2）PU 指示灯亮表示PU 操作3）
EXT 和PU 灯同时亮表示PU 和外部操作组合方式
注：1）按SET 键超过1.5秒能把电流监视模式改为上电监视模式
2）在报警监视模式按SET键超过1.5秒能显示最近4 次的错误指示进入参数设定模式
1、更改参数P77（参数写入禁止选择）为2。
2、更改参数P79（操作模式选择）：按现场实际控制方式选择。
（一般设定为3-
- 外部和PU组合方式设定）。
（减速
时间）、参数P9（电子过电流保护—1.1 倍电机额定电流）。
升降段注意多段
速
频率设定，根据端子接线情况设定是使用高P4、中P5、低P6哪两个参数设定。
4、在参数写入时应按住SET键1.5秒写入设定值并更新。
5、如在设定时依旧有问题可查找说明书的出错对策。
参数拷贝和复制
出错（报警）定义
操作面板显示 E.OC1
名称加速时过电流断路
内容加速运行中，当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出
仅给R1,S1 端子供电，输入启动信号时，也为此显示
检查要点是否急加速运转
自适应调整：pr71=3,pr80=7.5,pr81=4,
然后设定pr96=1,按fwd 键，屏幕显示1,2,3，自适应设定完成。
(完整版)三菱变频器参数调试
三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。
由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。
变频器的品种不同，参数量亦不同。
一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。
但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。
当运转不合适时，再调整其他参数。
变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。
1、控制方式：即速度控制、转距控制、PID 控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。
但因重载负荷(如挤出机，洗衣机，甩干机，混炼机，搅拌机，脱水机等)往往起动不了，而调其他参数往往无济于事，那么调基底频率是个有效的方法。
即将50Hz设定值下降，可减小到30Hz或以下。
这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。
故一般重载负荷都能较好的起动。
3、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
4、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
三菱D700变频器设置基本操作步骤
三菱D700变频器设置基本操作步骤三菱D700变频器是一种常用的电力设备，广泛应用于各种工业领域。
正确的设置和操作可以确保其有效运行，并提升工作效率。
本文将介绍三菱D700变频器的基本操作步骤以及如何进行设置。
1. 连接电源和电机首先，确保正确连接三菱D700变频器、电源和电机。
根据设备说明书，连接电源线和电机线，确保良好的接触和电气连接。
2. 设置基本参数通过按下“MODE”按钮进入设备设置模式。
在设置模式下，使用“▲”和“▼”按钮选择要调整的参数，使用“ENTER”按钮进行确认。
3. 设置运行频率调整运行频率是设置变频器的关键步骤之一。
通过选择“FREQ”参数，使用“▲”和“▼”按钮调整所需的运行频率。
使用“ENTER”按钮进行确认。
4. 设置电机参数根据实际情况，设置电机的相关参数，以确保变频器能够适应电机的运行需求。
根据设备说明书，调整“MOTOR”参数，包括额定电流、额定速度和功率因数等。
5. 设置保护功能为了保护电机和变频器的安全运行，设置保护功能是必要的。
根据设备说明书，调整相关的保护参数，如过载保护、温度保护和短路保护等。
6. 设置控制方式根据实际需求，选择合适的控制方式。
三菱D700变频器支持多种控制方式，如键盘控制、外部信号控制和通信控制等。
根据设备说明书，选择相应的控制方式，并进行相关设置。
7. 检查并保存设置在完成基本设置后，仔细检查参数设置是否准确，并使用“SAVE”按钮保存设置。
保存设置后，可以将设备调整为运行模式。
8. 监控和调试启动三菱D700变频器后，可以通过监控和调试功能实时监测设备的运行状态。
根据需要，可以对参数进行微调和调整，以提高设备的性能。
总结：通过以上基本操作步骤，可以正确设置和操作三菱D700变频器。
在实际应用中，根据具体需求和设备说明书，可能会有一些额外的设置步骤和注意事项。
建议用户在使用设备之前详细阅读设备说明书，并根据实际需求进行设置和调试。

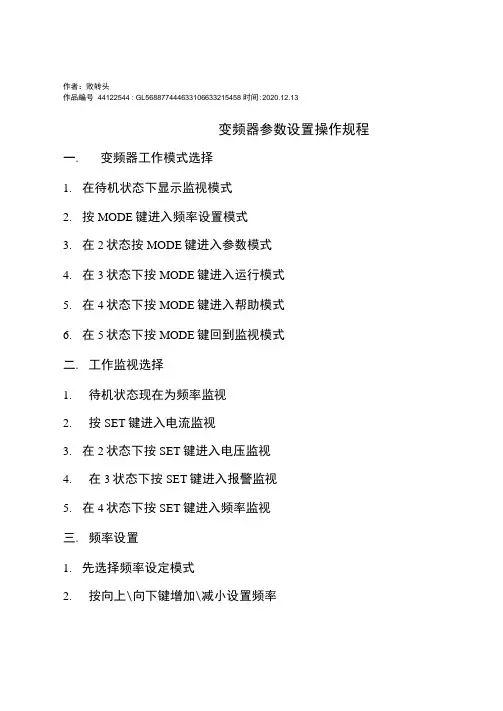

2020年三菱变频器简易参数设置
作者：败转头作品編号44122544 : GL568877444633106633215458 时间:2020.12.13变频器参数设置操作规程一.变频器工作模式选择1.在待机状态下显示监视模式2.按MODE键进入频率设置模式3.在2状态按MODE键进入参数模式4.在3状态下按MODE键进入运行模式5.在4状态下按MODE键进入帮助模式6.在5状态下按MODE键回到监视模式二.工作监视选择1.待机状态现在为频率监视2.按SET键进入电流监视3.在2状态下按SET键进入电压监视4.在3状态下按SET键进入报警监视5.在4状态下按SET键进入频率监视三.频率设置1.先选择频率设定模式2.按向上\向下键增加\减小设置频率3.按SET键写入设定频率。
屏幕闪烁冰出现字母F,设置成功四.参数设置1.先选择参数设定模式2.按SET键进入改变参数状态（此时用SET键可以改变参数数位）3.按向上\向下键增加\减小参数4.按SET键显示参数的现在设定值5.按向上\向下键增加\减小参数设定值6.按SET键1.5秒写入设定值，屏幕闪烁设定成功五.拷贝模式在工作中我们经常会遇到这样的情况，有一台变频器坏了买了新的却不知道原来变频的参数。
这种情况可以利用变频器的拷贝模式解决。
此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。
具体方法如下：1.源变频器通电开机，并选择参数设定模式2.按两次向下键，再按SET键进入参数读出准备期3.按SET键1.5秒读出参数，闪烁，显示读出成功4.源变频器停电。
启动目标变频器。
按1、2步进入参数读出准备期5.按向上建进入参数写入准备期6.按SET键1.5秒写入参数。
闪烁，写入成功7.按向上键进入参数校验准备期8.按SET键1.5秒，闪烁，校验参数。
若无错误提示则写入成功9.关闭目标变频器，更换新操作而板。
六.变频器主要参数介绍1.上限频率（Pro 1）限制变频器输出频率上限值，出厂设定为120Hz2.下限频率（Pro 2）限制变频器输出频率下限值，只要启动信号为ON,频率达到下限值就启动电机3.加减速时间设定Pro 7加速时间Pro 8减速时间Pr。
三菱变频器简易参数设置
三菱变频器简易参数设置一、变频器简易参数设置步骤：1.确定控制模式：在三菱变频器的参数设置界面中，首先需要选择控制模式。
一般有向量控制模式和V/F控制模式两种选择。
如果需要对电动机进行较为精确的控制，可以选择向量控制模式；如果只需要对电动机进行基本的调速控制，可以选择V/F控制模式。
2.设定主设备参数：在控制模式选择完成后，接下来需要设定主设备参数。
主设备参数包括额定电压、额定电流和额定功率。
根据实际情况设定这些参数，确保变频器能够正确识别和适配所控制的电动机。
3.设定输入选择：输入选择是指选择三菱变频器的输入电源类型。
一般有单相电源和三相电源两种选择。
根据实际的电源情况进行选择，并设定相应的参数。
4.设定输出选择：输出选择是指选择三菱变频器的输出电源类型。
一般有单相输出和三相输出两种选择。
根据实际需要进行选择，并设定相应的参数。
5.设定频率范围：频率范围是指设定变频器的输出频率范围。
根据所控制的电动机的额定转速和工作要求进行设定。
通常情况下，可以将输出频率范围设定为额定转速的1.2倍左右，以保证电动机正常工作。
6.设定过载和过热保护：过载和过热保护是保证电动机和变频器安全运行的重要参数。
可以根据电动机的额定电流和变频器的额定电流进行设置，确保在超负荷或过热情况下变频器能够及时停机保护。
7.设定制动方式：制动方式是指在变频器停机时，对电动机的制动方式选择。
一般有自由停机、减速停机和快停机三种选择。
根据具体应用需求选择相应的制动方式，并设定相应的参数。
8.设定调速曲线：调速曲线是指设置变频器的调速性能。
根据实际需要，可以选择线性曲线、S型曲线或者自定义曲线等不同形状的调速曲线，并进行相应的参数设定。
9.保存设置参数：在所有参数设置完成后，将所有参数进行保存，以确保设定的参数能够在下次启动时继续生效。
二、变频器简易参数设置注意事项：1.首先，根据实际情况选择合适的参数设置。
不同的应用场景可能需要不同的参数设定，需要根据具体需求进行选择。
三菱变频器简易参数设置
三菱变频器简易参数设置本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March变频器参数设置操作规程一．变频器工作模式选择1.在待机状态下显示监视模式2.按MODE键进入频率设置模式3.在2状态按MODE键进入参数模式4.在3状态下按MODE键进入运行模式5.在4 状态下按MODE键进入帮助模式6.在5 状态下按MODE键回到监视模式二．工作监视选择1．待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视三．频率设置1. 先选择频率设定模式2. 按向上＼向下键增加＼减小设置频率3. 按SET键写入设定频率。
屏幕闪烁冰出现字母F，设置成功四．参数设置1. 先选择参数设定模式2. 按SET键进入改变参数状态（此时用SET键可以改变参数数位）3．按向上＼向下键增加＼减小参数4. 按SET键显示参数的现在设定值5. 按向上＼向下键增加＼减小参数设定值6. 按SET 键秒写入设定值，屏幕闪烁设定成功五．拷贝模式在工作中我们经常会遇到这样的情况，有一台变频器坏了买了新的却不知道原来变频的参数。
这种情况可以利用变频器的拷贝模式解决。
此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。
具体方法如下：1.源变频器通电开机，并选择参数设定模式2.按两次向下键，再按SET键进入参数读出准备期3.按SET键秒读出参数，闪烁，显示读出成功4.源变频器停电。
启动目标变频器。
按1、2步进入参数读出准备期5.按向上建进入参数写入准备期6.按SET键秒写入参数。
闪烁，写入成功7.按向上键进入参数校验准备期8.按SET键秒，闪烁，校验参数。
若无错误提示则写入成功9.关闭目标变频器，更换新操作面板。
六．变频器主要参数介绍1. 上限频率（Pr。
(完整版)三菱变频器E740参数设置
三菱变频器E740参数设置参数号参数值说明ALLC 0 0→1恢复出厂设置P1 50HZ（0-120HZ）上限频率P2 0HZ（0-120HZ）下限频率P4 50HZ（默认）多段速设定(高速)P5 30HZ（默认）多段速设定(中速)P6 10HZ（默认）多段速设定(低速)P7 加速时间P8 减速时间P9 电子过电流保护P24 多段速设定(4速)P25 多段速设定(5速)P26 多段速设定(6速)P27 多段速设定(7速)P48 第二电子过电流保护(0-500mA)P77 0 0仅限于PU操作模式下的停止中可以写入。
1不可写入参数注：P22 P75 P77 P79操作模式选择可写入。
2、即使运行中也可写入设定。
P78 0（0-2）反转防止选择0正转和反转均可1只能正转，不可反转2只能反转，不可正转P79 2 电动机控制模式0PU点动利用面板可切换PU与外部操作模式1PU操作模式用面板操作2外部操作模式3外部/PU组合操作模式 14外部/PU组合操作模式 25切换模式在运行下进行PU与外部操作模式切换P160 0 用户参数组读取选择0 可以显示简单模式和扩展参数1 只显示注册到用户参数组的参数P161 频率设定/键盘锁定操作选择0 M旋钮频率设定模式键盘锁定模式无效0M旋钮电位器模式键盘锁定模式无效10 M旋钮频率设定模式键盘锁定模式有效11 M旋钮电位器模式键盘锁定模式有效P182 5RH端子功能选择RH点动运行(JOG)P15 点动频率P16 点动加减速时间P183 8 MRS端子功能选择15段速设定(同RL、RM、RH的多段速组合)P232 多段速设定(8速) P233 多段速设定(9速) P234 多段速设定(10速) P235 多段速设定(11速) P236 多段速设定(12速) P237 多段速设定(13速) P238 多段速设定(14速) P239 多段速设定(15速) 即使P77设定为0，在运行中都可变更设定值。
三菱变频器参数设置
三菱变频器参数设置三菱变频器控制方式：即速度控制、转距控制、PID控制或其他方式。
采取控制方式后，一般要根据控制精度，需要开展静态或动态辨识。
三菱变频器最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时，其电缆中的电流也会增大，也会导致电缆发热。
三菱变频器最高运行频率：一般的三菱变频器最大频率到60Hz，有的甚至到400Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
三菱变频器载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热三菱变频器发热等因素是密切相关的。
三菱变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
三菱变频器跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要防止压缩机的喘振点。
三菱变频器参数设置操作规程一.工作监视选择1. 待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视二. 变频器工作模式选择1. 在待机状态下显示监视模式2. 按MODE键进入频率设置模式3. 在2状态按MODE键进入参数模式4. 在3状态下按MODE键进入运行模式5. 在4 状态下按MODE键进入帮助模式6. 在5 状态下按MODE键回到监视模式三.变频器主要参数介绍1. 上限频率(Pr。
1)限制变频器输出频率上限值，出厂设定为120Hz2. 下限频率(Pr。
2)限制变频器输出频率下限值，只要启动信号为ON，频率到达下限值就启动电机3. 加减速时间设定Pr。
7加速时间Pr。
8 减速时间Pr。
44第二加速时间Pr。
45第二减速时间4. 电子过流保护(Pr。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器参数设置操作规程
一．变频器工作模式选择
1. 在待机状态下显示监视模式
2. 按MODE 键进入频率设置模式
3. 在2状态按MODE 键进入参数模式
4. 在3状态下按MODE 键进入运行模式
5. 在4 状态下按MODE 键进入帮助模式
6. 在5 状态下按MODE 键回到监视模式二．工作监视选择
1．待机状态现在为频率监视
2. 按SET 键进入电流监视
3. 在2状态下按SET键进入电压监视
4. 在3状态下按SET键进入报警监视
5. 在4状态下按SET键进入频率监视
三．频率设置
1. 先选择频率设定模式
2. 按向上\向下键增加\减小设置频率
3. 按SET键写入设定频率。
屏幕闪烁冰出现字母F，设置成功四．参数设置
1. 先选择参数设定模式
2. 按SET键进入改变参数状态（此时用SET键可以改变参数数位）
3．按向上\向下键增加\减小参数
4. 按SET 键显示参数的现在设定值
5. 按向上\向下键增加\减小参数设定值
6. 按SET 键1. 5秒写入设定值，屏幕闪烁设定成功五．拷贝模式
在工作中我们经常会遇到这样的情况，有一台变频器坏了买了新的却不知道原来变频的参数。
这种情况可以利用变频器的拷贝模式解决。
此模式可以用操作面板把源变频器的参数直接复制到目标变频器中。
具体方法如下：
1. 源变频器通电开机，并选择参数设定模式
2. 按两次向下键，再按SET 键进入参数读出准备期
3. 按SET 键1 . 5秒读出参数，闪烁，显示读出成功
4. 源变频器停电。
启动目标变频器。
按1、2 步进入参数读出准备期
5. 按向上建进入参数写入准备期
6. 按SET 键1 . 5秒写入参数。
闪烁，写入成功
7. 按向上键进入参数校验准备期
8. 按SET键1.5秒，闪烁，校验参数。
若无错误提示则写入成功
9. 关闭目标变频器，更换新操作面板。
六．变频器主要参数介绍
1. 上限频率（Pr。
1）
限制变频器输出频率上限值，出厂设定为120Hz
2. 下限频率（Pr。
2）
限制变频器输出频率下限值，只要启动信号为ON ，频率达到下
限值就启动电机
3. 加减速时间设定
Pr。
7加速时间Pr。
8减速时间Pr。
44第二加速时间Pr。
45 第二减速时间
4. 电子过流保护（Pr。
9）出厂设定值为变频器的额定电流
5. 适用负荷选择（Pr。
14）恒转矩负荷（输送机、台车等）设定为0
低转矩负荷（风机、泵等）设定值为1。
出厂设定值为1
6. 参数写入禁止选择（Pr。
77）运行时设置为1 防止误操作仅限于
停止写入设定值为0。
出厂设定为0 不可写入设定值为1
即使运转也可以写入设定值为2
7. 用电压输入信号操作时（Pr。
73）
用电压输入操作信号时，应设定端子2-5 键的频率设定电压信号的规格。
1）DC 0-5V 时，设定值Pr。
73=1（出厂设定值）
2）DC 0-10V 时，设定Pr。
73=0
用电流输入操作信号时，端子4-5之间输入信号，端子AU-SD 之间短路
8. 频率设定电压（电流）增益的设定
频率设定电压增益（Pr。
903）DC5V （或10V）时为60Hz
频率设定电流增益（Pr。
905）DC4ma时0Hz, DC20ma时60Hz 9. 逆转防止选择（Pr。
78）用于仅运行在一个方向的机械，例如：风
机、泵正反转均可设定值为0，出厂设定值为0 不可逆转设定值为1
可逆转设定值为2。
