砌筑工程-砖墙工程量计算
砌筑工程工程量计算方法
入）体积
其中墙长度： （1）外墙长度按外墙中心线长度计算 （2）内墙长度按内墙 计算，高度按框架间的净高计算。
注意：女儿墙、围墙算外墙，并入外墙工程量中。
外墙：{(11.7+0.245*2-0.365)*2+(9+0.245*20.365)*2}*3.48*0.365-abc-
当墙体上开设门窗洞口时，为了支撑洞口上部砌 体所传来的各种荷载，并将这些荷载传给窗间墙， 常在门窗洞口上设置横梁，该梁称为过梁。
砌体结构房屋中,在砌体内沿水平方向设置封闭的 钢筋砼梁。以提高房屋空间刚度、增加建筑物的整体 性，提高砖石砌体的抗剪、抗拉强度，防止由于地基 不均匀沉降，地震或其他较大振动荷载对房屋的破坏。 在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁， 而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。 因为圈梁是连续围合的梁所以叫做圈梁。 圈梁是要封闭的。若遇到门洞不能封闭时应加附加圈 梁。
体积 其中基础长度： （1）外墙墙基按外墙中心线长度计算 （2）内墙墙基按内墙净长计算
❖ 框架结构的内外填充墙均以框架间的净长计算
(0.1575+0.24*1.5)*100/10* (263.04+1305.43+15.18)直 接工程费
(0.656+1.5)*0.24*100
3、砖墙工程量的计算
砌筑工程
一、砌筑工程工程量计算规则
1、砖基础与砖墙（身）的划分 以设计室内地坪为界（有地下室者，以地下室室内
设计地坪为界），以下为基础，以上为墙（身）。
❖ 砖（围）墙应以设计室外地坪（围墙以内地面） 为界，以下为基础，以上为墙身。
砌筑工程计算
D砌筑工程工程量计算规则
实心\多空\空心砖墙 010401（003-005） 砖墙高度（外墙）：
与钢筋混凝土楼板 隔层者算至板顶。 平屋顶算至钢筋混 凝土板底。
D砌筑工程工程量计算规则
（六）砖墙中已包括钢筋砖过梁、平碹和 立好后的门框调直用工，以及腰线、窗台 线、挑檐线等一般出线用工。 （七）砖石云墙按每立方米砌体增加技工 0.3工日。
二、砌砖、砌块 （一）各种砖砌内墙、外墙、砖砌框架间 隔墙，不分墙体厚度，均按一般砖墙项目 计算。 （二）框架结构间和预制柱间砌砖墙、砌 块墙按相应项目人工乘以系数1.25。 （三）砖砌体（不包括砖围墙和砌块墙） 均未包括勾缝，设计规定勾缝时，按相应 项目执行。
D砌筑工程工程量计算规则
砖基础010401
计算规则：
按设计图示尺寸，以体积计算
–
V=基础断面积×基础长度
– 基础长度：外墙长按外墙的墙身中心线 长计算，内墙长取墙面间净尺寸
D砌筑工程工程量计算规则
砖基础010401
计算规则：
包括附墙垛基础宽出部分体积，扣除地 梁(圈梁)、构造柱所占体积，不扣除基础大 放脚T形接头处的重叠部分及嵌入基础内的 钢筋、铁件、管道、基础砂浆防潮层和单个 面积0.3m2以内的孔洞所占体积，靠墙暖气 沟的挑檐不增加。
围墙：高度算至压顶上表面（如有混凝土压顶时 算至压顶下表面），围墙柱并入围墙体积内。
工程量计算规则
（4）举例
某砖混建筑物平面、立面如图所示，墙身为 M5.0混合砂浆，外墙370，内墙为240。
M-1：1200mm×2500mm M-2：900mm×2000mm C-1：1500mm×1500mm 门窗洞口均设过梁，过梁宽 同墙宽，高均为120mm，长度为洞口宽加500mm，构 造柱为240×240mm（2.72m3），每层设圈梁，圈梁沿 墙满布，高度200mm（4.73m3）。根据施工图计算墙 身工程量。
砌筑工程计算方案有哪些
砌筑工程计算方案有哪些一、材料计算1. 砖头数量计算砖头数量的计算是砌筑工程中的基础工作，其准确性直接影响到施工的质量和成本。
砖头数量计算主要包括墙体面积计算和砖头用量计算两部分。
（1）墙体面积计算砌筑墙体面积计算是指根据设计图纸上的墙体尺寸和高度，计算出墙体的总面积。
计算公式为：墙体总面积=（墙体高度+底座长度）* 墙体周长。
（2）砖头用量计算砖头用量计算是指根据墙体面积和砖头的规格，计算出所需的砖头数量。
计算公式为：砖头数量=墙体总面积/砖头的单块面积。
2. 灰浆用量计算灰浆用量计算是指根据砌体的种类和墙体的面积，计算出所需的灰浆数量。
计算公式为：灰浆用量=砌体总面积*单位面积的浆料用量。
3. 砂浆用量计算砂浆用量计算是指根据砌体的种类和墙体的面积，计算出所需的砂浆数量。
计算公式为：砂浆用量=砌体总面积*单位面积的砂浆用量。
二、施工方案1. 砌筑工序明细砌筑工程的施工步骤包括砖头的切割、湿砌和干砌等工序，其中需要明确每个工序的进行时机和操作要求。
2. 材料采购计划根据砌筑工程的材料计算结果，制定合理的材料采购计划，确保施工过程中材料供应的充足性和及时性。
3. 施工环境要求确定施工现场的环境要求，包括温度、湿度、风力等，以保证砌筑工程施工过程的顺利进行。
4. 安全生产要求明确施工过程中的安全生产要求，包括施工人员的劳动保护和安全操作规范等，确保施工现场的安全。
三、成本控制1. 材料成本计算根据砌筑工程的材料计算结果，计算出施工所需材料的成本，对材料成本进行合理控制。
2. 施工工期计划制定合理的施工工期计划，控制施工过程中的人力、机械和材料的使用，有效降低施工成本。
3. 施工质量控制加强对施工质量的控制，减少因施工质量问题导致的重复施工和材料浪费，降低施工成本。
四、工程技术支持1. 技术人员配备确保施工团队中有技术过硬的工程师和砌筑工，保障施工过程中的技术支持。
2. 施工技术培训对施工团队进行相关的施工技术培训，提高他们的施工技术水平和技术应用能力。
建筑工程墙体砌筑工程量计算实例
2．实砌砖墙工程量计算 实砌砖墙工程量计算，应根据墙厚、砂浆类
别、砂浆强度等级、清水、混水不同，分别 列项计算。按设计图示尺寸体积计算
V＝墙长×墙高×墙厚－应扣除部分体积＋应 增加部分体积
11
内墙长度按净长线长度计算。 注意：
内墙与外墙丁字相交时，如图7-10（a）所 示，计算内墙长度时，要算至外墙的里边 线，这就避免了内外墙重复计算。
28
29
2、空斗墙工程量计算及综合基价套用 • 空斗墙按外形体积以“m3”计算。应扣除门窗
洞口、钢筋混凝土过梁、圈梁所占的体积。 • 墙角、内外墙交接处、门窗洞口立边、窗台
砖及屋檐处的实砌砖部分，均已包括在综合基 价内，不得另计算。
• 嵌入空斗墙的砖柱，应分别列项计算，执行砖 柱相应综合基价。窗间墙、窗台下、楼板下、 梁头下等实砌部分，应另行计算，套用零星砌 体综合基价项目。
砌体钢筋加固者，其砌体仍按相应墙体列项， 钢筋按设计图示重量执行“砖砌体钢筋加固项 目”
9
2）一般换算规定 定额中砖的规格，是按标准砖编制的。标
准砖规格为240mm×115mm×53mm（长 ×宽×高）。规格不同时，可以换算。 双面清水墙，按单面清水墙相应定额子目， 人工乘以系数1.05。 砌筑砂浆的种类和强度等级，与设计不同 时，可以换算。 砖砌弧形墙，按相应墙体企业定额子目， 人工乘以系数1.2。
部位
应扣除
不扣除
孔 洞 门窗洞口、过人洞、空圈、 0.3 m2以上孔洞
0.3 m2以下的孔洞
嵌入墙身的钢筋混凝土柱、 嵌 梁、过梁、圈梁、挑梁、砖 入 平拱、平砌砖过梁、壁橱、 墙 体 暖气包壁龛及嵌入内墙的板
头
梁头、梁垫、檩头、垫木、木 楞头、沿椽木、木砖、门窗走 头、加固钢筋、木筋、铁件、 及嵌入外墙的板头

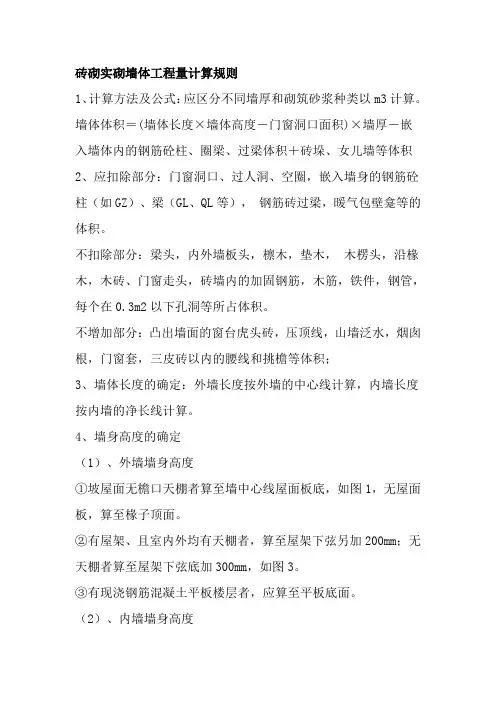

砖砌实砌墙体工程量计算规则
砖砌实砌墙体工程量计算规则1、计算方法及公式：应区分不同墙厚和砌筑砂浆种类以m3计算。
墙体体积＝(墙体长度×墙体高度－门窗洞口面积)×墙厚－嵌入墙体内的钢筋砼柱、圈梁、过梁体积＋砖垛、女儿墙等体积2、应扣除部分：门窗洞口、过人洞、空圈，嵌入墙身的钢筋砼柱（如GZ）、梁（GL、QL等），钢筋砖过梁，暖气包壁龛等的体积。
不扣除部分：梁头，内外墙板头，檩木，垫木，木楞头，沿椽木，木砖、门窗走头，砖墙内的加固钢筋，木筋，铁件，钢管，每个在0.3m2以下孔洞等所占体积。
不增加部分：凸出墙面的窗台虎头砖，压顶线，山墙泛水，烟囱根，门窗套，三皮砖以内的腰线和挑檐等体积；3、墙体长度的确定：外墙长度按外墙的中心线计算，内墙长度按内墙的净长线计算。
4、墙身高度的确定（1）、外墙墙身高度①坡屋面无檐口天棚者算至墙中心线屋面板底，如图1，无屋面板，算至椽子顶面。
②有屋架、且室内外均有天棚者，算至屋架下弦另加200mm；无天棚者算至屋架下弦底加300mm，如图3。
③有现浇钢筋混凝土平板楼层者，应算至平板底面。
（2）、内墙墙身高度①位于屋架下弦者，其高度算至屋架底。
见图4②无屋架者，算至天棚底另加120mm。
见图5③有钢筋砼楼板隔层者，算至板底面。
有框架梁时，即框架结构的填充墙，应算至框架梁底面。
（3）、内、外山墙墙身高度按其平均高度计算。
见图6。
女儿墙高度从外墙梁板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)框架结构填充墙工程量计算规则框架间砌体，以框架梁柱间的净空面积乘以厚度计算。
框架外表镶贴砖部分，应并入框架间砌体工程量内计算空花墙、空斗墙工程量计算规则空花墙按外形尺寸以m3计算，空花部分不扣除，空花墙外有实砌墙，其中的实砌部分以m3另行计算。
空斗墙按外形尺寸以m3计算。
空斗部分不扣除砖砌围墙工程量计算规则砖砌围墙以设计图示长度乘以高度以立方米计算;围墙高度为设计室外地坪至砖顶面。
砖顶面为如有砖压顶者，算至压顶顶面；如无压顶者，算至围墙顶面；如为混凝土压顶则算至压顶底面。

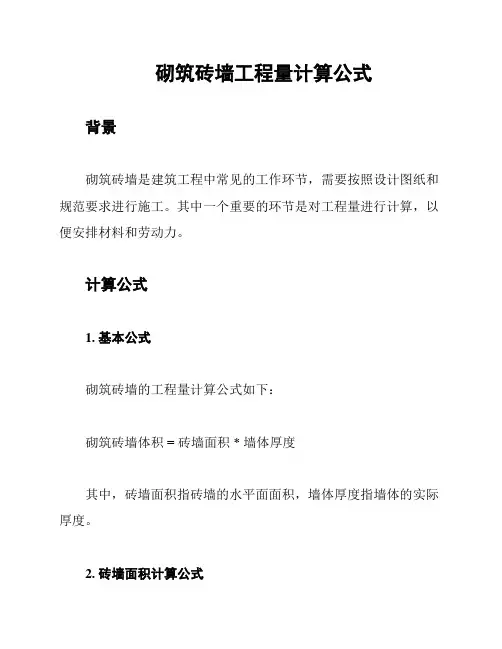

砌筑砖墙工程量计算公式
砌筑砖墙工程量计算公式背景砌筑砖墙是建筑工程中常见的工作环节，需要按照设计图纸和规范要求进行施工。
其中一个重要的环节是对工程量进行计算，以便安排材料和劳动力。
计算公式1. 基本公式砌筑砖墙的工程量计算公式如下：砌筑砖墙体积 = 砖墙面积 * 墙体厚度其中，砖墙面积指砖墙的水平面面积，墙体厚度指墙体的实际厚度。
2. 砖墙面积计算公式砖墙面积的计算需要根据设计图纸上的尺寸进行计算。
常用的计算公式有如下几种：- 矩形墙面积 = 底长 * 底宽- 梯形墙面积 = ((上底 + 下底) * 高) / 2- 梯形墙面积 = (上底 + 下底) * 高 / 2- 三角形墙面积 = 底边长度 * 高 / 2- 弧形墙面积 = 弧长 * 半径- 不规则形状墙面积 = 按照图形分割为多个规则图形，然后按照上述公式计算各个图形的面积之和。
3. 墙体厚度计算公式墙体厚度的计算需要根据建筑设计规范和材料要求进行计算。
常见的计算公式有如下几种：- 砌筑空心砖墙，墙体厚度一般为240mm。
- 砌筑实心砖墙，墙体厚度一般为120mm或240mm。
- 砌筑保温砖墙，墙体厚度一般为300mm或400mm。
- 砌筑预制板墙，墙体厚度一般为60mm或90mm。
注意事项在进行砖墙工程量计算时，需要注意以下事项：- 计算砖墙面积时需要考虑门窗洞口和烟囱管道等特殊部位的面积。
- 计算墙体厚度时需要考虑保温板和保温层等特殊要求。
- 不同规格的砖头和墙体结构会影响工程量的计算，需要按照实际材料要求进行计算。
结论本文介绍了砌筑砖墙工程量计算公式，包括基本公式、砖墙面积计算公式、墙体厚度计算公式和注意事项。
在进行砖墙工程量计算时，需要根据实际情况采用合适的公式进行计算，以获得准确的工程量。
砌筑工程量计算.
二、实心砖墙
2.墙高度： (1)外墙：斜(坡)屋面无檐口天棚者算至屋面板底；有屋架 且室内外均有天棚者算至屋架下弦底另加 200mm；无天棚 者算至屋架下弦底另加 300mm，出檐宽度超过 600mm 时按 实砌高度计算；平屋面算至钢筋混凝土板底 (2)内墙：位于屋架下弦者，算至屋架下弦底；无屋架者算 至天棚底另加 100mm；有钢筋混凝土楼板隔层者算至楼板 顶；有框架梁时算至梁底 (3)女儿墙：从屋面板上表面算至女儿墙顶面(如有混凝土压 顶时算至压顶下表面) (4)内、外山墙：按其平均高度计算 3.围墙：高度算至压顶上表面(如有混凝土压顶时算至压顶 下表面)，围墙柱并入围墙体积内
屋架底；无屋架者算至顶棚底另加100mm；有钢筋混凝土 楼板隔层者算至板底；有框架梁时算至梁底面。 （3）内、外山墙墙身高度：按山墙处平均高度计算 （4）女儿墙高度，自外墙顶面至图示女儿墙顶面高度， 不同墙厚分别并入外墙计算。
1
墙高计算
1
1
（二）附墙烟囱
附墙烟囱（包括附墙通风道、垃圾道）按其外 形体积计算，并入所依附的墙体内，不扣除每一个孔 洞截面在0.1m2以下的体积，但孔洞内的抹灰工程量 亦不增加。
1
（七）其他砌体
砖砌锅台、炉灶，不分大小，均按图示外形尺 寸以立方米计算，不扣除各种空洞的体积。说明：
（1）锅台一般指大食堂、餐厅里用的锅灶；
（2）炉灶一般指住宅里每户用的灶台。 砖砌台阶（不包括梯带）按水平投影面积以平 方米计算
1
（七）其他砌体（2）
厕所蹲位、水槽腿、灯箱、垃圾箱、台阶挡墙或 梯带、花台、花池、地垄墙及支撑地楞木的砖墩，房上 烟囱、屋面架空隔热层砖墩及毛石墙的门窗立边、窗台 虎头砖等实砌体积，以立方米计算，套用零星砌体定额 项目。 检查井及化粪池不壁厚均以立方米计算，洞口上 的砖平拱旋等并入砌体体积内计算。
子任务2 砖混结构砌体工程.
H
H
思考：（看下图）
讨
论
某多层混合结构房屋，地下一层，地上六层，其中地 下室采用M10水泥砂浆砌筑、基础为砖基础。地下采用普 通粘土砖，地上采用多孔砖。地上一~三层采用M7.5水泥 砂浆砌筑，四~六层采用M5.0 混合砂浆砌筑。除地下室仅 有370外墙、240内墙外，地上各层均有370外墙、240内墙、 120内墙，该工程的砌筑工程项目需列哪几项子目。 基础与地下室：A3-1、A3-25 一~三层：A3-5、A3-6 、A3-7 四~六层：A3-5换 、A3-6换 、A3-7换
砖过梁
钢筋砖过梁
440
上槛 走头
板 加固钢筋
中槛 板头 墙 边框
≥240
门洞宽
≥240
框外围宽
板头
钢筋砖过梁
门窗走头
窗台虎头砖
女儿墙压顶线 窗台虎头砖 泛水
腰线
115
60 60
115
女儿墙压顶线 窗台虎头砖 泛水
腰线
115
60 60
窗台虎头砖
压顶线、泛水
腰线
115
板 烟囱根
三皮砖
房上烟囱
砖挑檐 屋面 砖挑檐
规则一
• 砌筑工程量一般规则： • 钢筋砖过梁按图示尺寸以“m3”计算，如设 计无规定时按门窗洞口宽度两端共加500mm，高度 按440mm计算。
钢筋砖过梁
• 按实体积计算，门窗洞口两边各加250mm
（1）墙体长度
外墙长度：外墙中心线 L中 内墙长度：内墙净长线 L内 规则五 外墙长度按外墙中心线长度计算，内墙长度按内墙 净长线计算。
砌块墙
V=框架间净空面积×墙厚度－嵌入墙之间的洞口、
所占体积
=框架柱间净距×该楼层梁下净高×墙厚度－嵌入墙之
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、墙长
▪ 外墙长度按外墙中心线计算，内墙长度按内墙净长计算。墙 长计算方法如下：
▪ 1.1 墙长在转角处的计算 ▪ 墙体在900 转角时，用中轴线尺寸计算墙长。 ▪ 1.2 T形接头的墙体计算 ▪ 当墙长处于T形接头时，T形上部水平墙位通算完长度后，垂
直部分的墙只能从墙内边算净长。 ▪ 1.3 十字形接头的墙长计算 ▪ 当墙体处于十字形接头时，计算方法基本同T性接头，因此
砌筑工程—砖墙工程量计算
1
基本概念
▪ 1、烧结普通砖的标准尺寸： 240mm×115mm×53mm；
▪ 2、砖的强度等级：取10块砖的试样进行抗压 强度试验，根据抗压强度平均值和强度标准 值来划分为5个等级：MU30、MU25、MU20、 MU15、MU10。
▪ 3、墙的厚度
2
3
二、砌筑工程量的计算规则
20
21
22
23
2.3山墙
▪ 内外山墙按平均高度计算
24
25
度计算
16
墙身高度的规定
17
外墙高度-平屋面
▪ 有挑檐算至钢筋混凝土板底 ▪ 2.1.2.2有女儿墙无檐口算至屋面板顶面
18
19
2.2 内墙
▪ 2.2.1位于屋架下弦者算至屋架下弦底。 ▪ 2.2.2无屋架天棚者算至天棚底另加100mm ▪ 2.2.3有钢筋混凝土楼板隔层者算至楼板顶面。 ▪ 2.2.4有框架梁的算至梁底面
十字形接头处分段的二道墙也应算净长度。
12
13
2、墙高
▪ 如墙身与基础砌体材料相同，外墙墙身以设 计室内地坪为计算起点，内墙首层以室内地 坪为起点，二层及二层以上以楼板面为起点。 外墙、内墙、山墙墙身的高度按以下计算规 则确定：
14
3 、砖基础与砖墙（身）划分 同种材料：设计室内地坪为界（有地下室按地下室室内设计地坪）
4
5
6
7
8
9
10
三、砖墙工程量计算公式
▪ 砌筑砖墙工程量按墙长乘以墙高乘以墙厚度以m3计 算。
▪ 计算公式为： ▪ V砖墙=（L×h－∑门窗等洞口面积）×d±∑△V ▪ V砖墙―砌筑砖墙工程量m3 ▪ L―墙长m ▪ h－墙高 ▪ d－墙厚 ▪ ∑△V―应扣除（加入）部分的折算体积之和m3
位于设计室内地坪±300mm以内时以不同材料为 界 不同材料
超过±300mm，应以设计室内地坪为界
15
2.1▪ 2、有屋架室内外均有天棚者算至屋架下弦底
面另加200mm ▪ 3、有屋架无天棚者算至屋架下弦底面另加
300mm ▪ 4、无天棚且出檐宽度超出600mm按实砌高
▪ 实心砖墙的计算规则：按设计图示尺寸以体积计算。 扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混 凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、 管槽、暖气槽、消火栓所占的体积。不扣除梁头、 板头、垫木、木楞头、木砖、门窗走头、砖墙内加 固钢筋、木筋、铁件、钢管及单个面积0.3m2以下 的空洞。凸出墙面的腰线、挑檐、压顶、窗台线、 虎头砖、门窗套的体积不增加。凸出墙面的砖垛并 入墙体计算。
