荷载与结构静力计算表讲解
建筑力学-第三讲-荷载及结构计算简图
1 结构上的荷载
2可变荷载组合值〔Qc〕
当结构上同时作用有两种或两种以上可变荷载 时,由于各种可变荷载同时达到其最大值〔标 准值〕的可能性极小,因此,计算时采用可变荷 载组合值,用Qc表示：
〔2〕 几种常见的约束类型 1> 柔体约束
柔体约束只能受拉,不能受压.如下图所示.
2> 光滑接触面约束
光滑接触面的约束反力必定通过接触点,并沿着 接触面的公法线方向指向被约束的物体,且只能 是压力,如下图所示.
3> 可动铰支座
它只能限制结构或构件沿垂直于支承面方向的 移动,而不能限制其绕铰轴转动和沿支承面方向的 运动.如下图所示
1 结构上的荷载
• <2> 均布面荷载 • 在均匀分布的荷载作用面上,单位面积上的荷
载值称为均布面荷载,其单位为kN/m2或 N/m2.下页图为板的均布面荷载.
[知识链接]
一般板上的自重荷载为均布面荷载,其值为重力 密度乘以板厚.
如一矩形截面板,板厚度为h〔m〕,重力密度为γ 〔kN/m3〕,板的自重在平面上是均匀分布的,单位面 积的自重gk=γh〔kN/m2〕.
• <2> 按结构的反应特点分 • 荷载按结构的反应特点分为静态荷载和动态
荷载两类.
• ① 静态荷载是使结构产生的加速度可以忽略 不计的作用,如结构自重、住宅和办公楼的楼 面活荷载等.
• ② 动态荷载是使结构产生的加速度不可忽略 不计的作用,如地震、吊车荷载、设备振动等.
1 结构上的荷载
• <3> 按作用位置分 • 荷载按作用位置可分为固定荷载和移动荷载
建筑结构静力计算手册
建筑结构静力计算手册

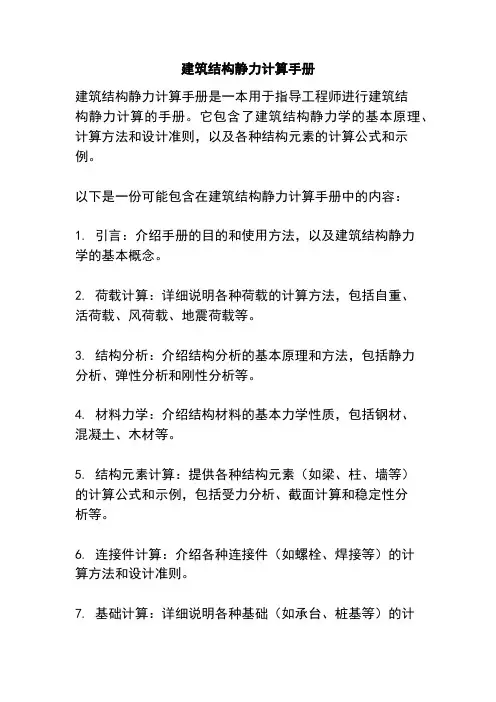

建筑结构静力计算手册是一本用于指导工程师进行建筑结
构静力计算的手册。
它包含了建筑结构静力学的基本原理、计算方法和设计准则，以及各种结构元素的计算公式和示例。
以下是一份可能包含在建筑结构静力计算手册中的内容：
1. 引言：介绍手册的目的和使用方法，以及建筑结构静力
学的基本概念。
2. 荷载计算：详细说明各种荷载的计算方法，包括自重、
活荷载、风荷载、地震荷载等。
3. 结构分析：介绍结构分析的基本原理和方法，包括静力
分析、弹性分析和刚性分析等。
4. 材料力学：介绍结构材料的基本力学性质，包括钢材、
混凝土、木材等。
5. 结构元素计算：提供各种结构元素（如梁、柱、墙等）
的计算公式和示例，包括受力分析、截面计算和稳定性分
析等。
6. 连接件计算：介绍各种连接件（如螺栓、焊接等）的计
算方法和设计准则。
7. 基础计算：详细说明各种基础（如承台、桩基等）的计
算方法和设计要求。
8. 结构稳定性计算：介绍结构的整体稳定性计算方法，包
括稳定性分析和抗侧扭稳定性分析等。
9. 设计实例：提供一些典型的设计实例，以帮助工程师理
解和应用手册中的计算方法。
10. 参考资料：列出一些与建筑结构静力学相关的参考书籍、规范和标准。
需要注意的是，建筑结构静力计算手册的内容会根据不同
的国家和地区的规范和标准而有所差异。
因此，在使用手
册时，应根据所在地的规范和标准进行相应的调整和适用。

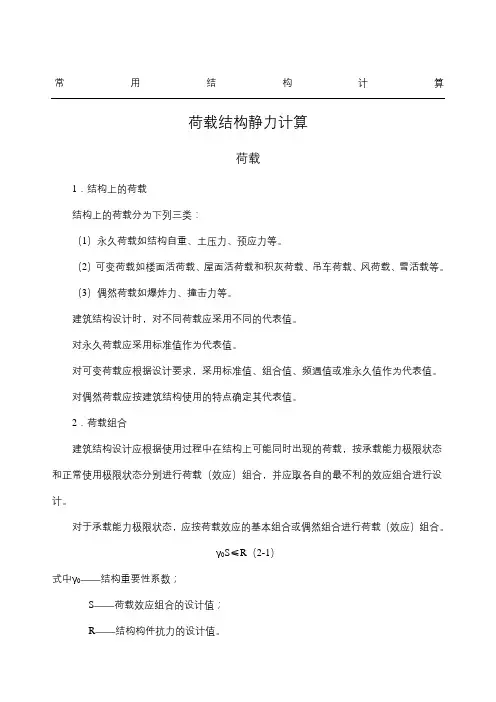

荷载静力计算
常用结构计算荷载结构静力计算荷载1．结构上的荷载结构上的荷载分为下列三类：（1）永久荷载如结构自重、土压力、预应力等。
（2）可变荷载如楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪活载等。
（3）偶然荷载如爆炸力、撞击力等。
建筑结构设计时，对不同荷载应采用不同的代表值。
对永久荷载应采用标准值作为代表值。
对可变荷载应根据设计要求，采用标准值、组合值、频遇值或准永久值作为代表值。
对偶然荷载应按建筑结构使用的特点确定其代表值。
2．荷载组合建筑结构设计应根据使用过程中在结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载（效应）组合，并应取各自的最不利的效应组合进行设计。
对于承载能力极限状态，应按荷载效应的基本组合或偶然组合进行荷载（效应）组合。
γ0S≤R（2-1）式中γ0——结构重要性系数；S——荷载效应组合的设计值；R——结构构件抗力的设计值。
对于基本组合，荷载效应组合的设计值S应从下列组合值中取最不利值确定：（1）由可变荷载效应控制的组合（2-2）式中γG——永久荷载的分项系数；γQi——第i个可变荷载的分项系数，其中Y Q1为可变荷载Q1的分项系数；S GK——按永久荷载标准值G K计算的荷载效应值；S QiK——按可变荷载标准值Q ik计算的荷载效应值，其中S Q1K为诸可变荷载效应中起控制作用者；ψci——可变荷载Q i的组合值系数；n——参与组合的可变荷载数。
（2）由永久荷载效应控制的组合（2-3）（3）基本组合的荷载分项系数1）永久荷载的分项系数当其效应对结构不利时：对由可变荷载效应控制的组合，应取1.2；对由永久荷载效应控制的组合，应取1.35；当其效应对结构有利时：一般情况下应取1.0；对结构的倾覆、滑移或漂浮验算，应取0.9。
2）可变荷载的分项系数一般情况下应取1.4；对标准值大于4kN/m2的工业房屋楼面结构活荷载应取1.3。
对于偶然组合，荷载效应组合的设计值宜按下列规定确定：偶然荷载的代表值不乘分项系数；与偶然荷载同时出现的其他荷载可根据观测资料和工程经验采用适当的代表值。
13一级结构师考试之——静力计算
Gi H i
n
⋅ 0.8FEK
j
∑G H
j j =1 n
各层水平地震剪力的标准值 Vik =
∑ F + 0.2 F
i i =1
Ek
三，抗震墙的设计地震剪力 楼层纵横设计地震剪力可认为全部由该方向的砖墙承担， 设计地震剪力在各片砖墙以及 墙段之间分配。 四，柱的设计地震剪力 Vc
必须注意，当房屋有三片及三片以上抗震横墙时， V 应为两抗震横墙之间的楼层地 震剪力，而不是整个楼层单元的地震剪力；局部设置内框架柱，其余仍为多层砖房，内框 架柱承担的地震剪力设计值不能用按抗震墙间的开间数和内框架跨数分配，而要采用内框 架所在的抗震墙区段内的地震剪力设计值。 内框架柱在地震作用下的弯矩计算，当梁柱线刚度比不小于 3 时，可采用反弯点法， 此时可假定底层反弯点距柱底为 2/3 柱高处，其他各层的反弯点均取柱高的中点；当梁柱线 刚度比小于 3 时，宜采用 D 值法计算。

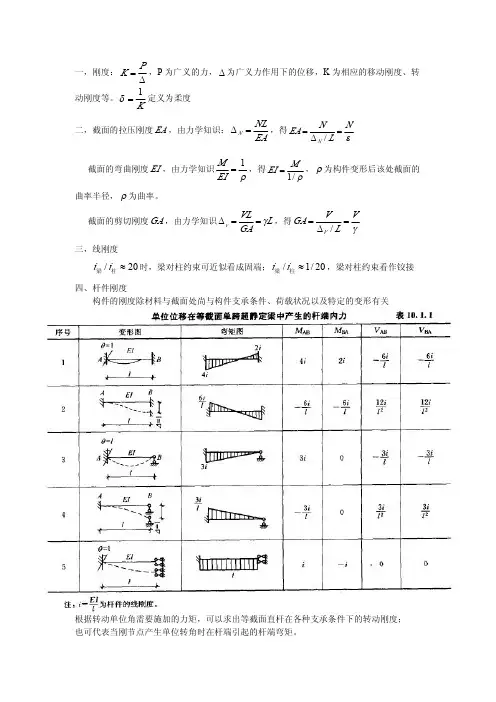

P ，P 为广义的力， ∆ 为广义力作用下的位移， K 为相应的移动刚度、转 ∆ 1 动刚度等。 δ = 定义为柔度 K
一，刚度： K = 二，截面的拉压刚度 EA ，由力学知识： ∆ N =
NL N N ，得 EA = = EA ∆N / L ε
截面的弯曲刚度 EI ，由力学知识 曲率半径， ρ 为曲率。
底部框架－抗震墙砌体结构
一，层间刚度比限值，纵横两个方向，第二层与底层侧向刚度的比值 λk
6、7 度时不应大于 2.5；8 度时不应大于 2.0，且均不应小于 1.0。 对于底部两层框架抗震墙房屋的纵横两个方向，底层与底部第二层侧向刚度应接近， 第三层与底部第二层侧向刚度比值，6、7 度时不应大于 2.0；8 度时不应大于 1.5，且均不 应小于 1.0。 1）底部构件的侧移刚度，假定框架梁为绝对刚性，柱两端为固定。
结构的极限荷载和例题讲解
简化计算： 假设材料为理想弹塑性材料，其应力～应变关系下图所示。
§12-2 极限弯矩和塑性铰 破坏机构 静定梁的计算
一、弹塑性阶段工作情况
理想弹塑性材料T形截面梁处于纯弯曲状态时
弹性状态：
图b：截面处于弹性阶段，σ<σs （屈服极限） 图c：截面最外边缘处σ＝σs （达到屈服极限） 屈服弯矩（弹性极限弯矩）MS = Wσs（W：弯曲截面系数） 图d：截面处于弹塑性阶段。 靠外部分形成塑性区，其应力为常数，σ＝σs ， 靠内部分仍为弹性区，称弹性核，其应力直线分布 图e：截面全部达到塑性——极限情形， 这时的弯矩是该截面所能承受的最大弯矩 ——极限弯矩，以Mu 表示。
等截面超静定梁（图a） （各截面Mu相同） 弹性——弹塑性阶段——极限状态过程:
（1）弹性阶段弯矩图：P≤Ps （2首）先弹在塑A性端阶形段成M并图扩：大荷，载然超后过CP截s，面塑也性形区成
塑性性铰区。。A端首先达到Mu并出现第一个塑
（3）极限状态M图：荷载再增加，A端弯矩 增量为零，当荷载增加到使跨中截面的弯矩达 到Mu时，在该截面形成第二个塑性铰，于是梁 即变为机构，而梁的承载力即达到极限值。此 时的荷载称为极限荷载Pu——极限状态（e）。
破坏机构——极限状态： 结构出现若干塑性铰而成为几何可变或瞬变体系时 ——结构丧失承载能力
三、静定梁的计算
静定梁由于没有多余联系，因此，出现一个塑性铰时，即 成为破坏机构。
对于等截面梁，在弯矩绝对值最大截面处达到极限弯矩， 该截面形成塑性铰。
由塑性铰处的弯矩等于极限弯矩和平衡条件，就可求出静 定梁的极限荷载。
结构的极限荷载和例题 讲解
§12－1 概述
结构设计方法：
1、容许应力法（弹性分析法）：
2-1_荷载与结构静力计算表

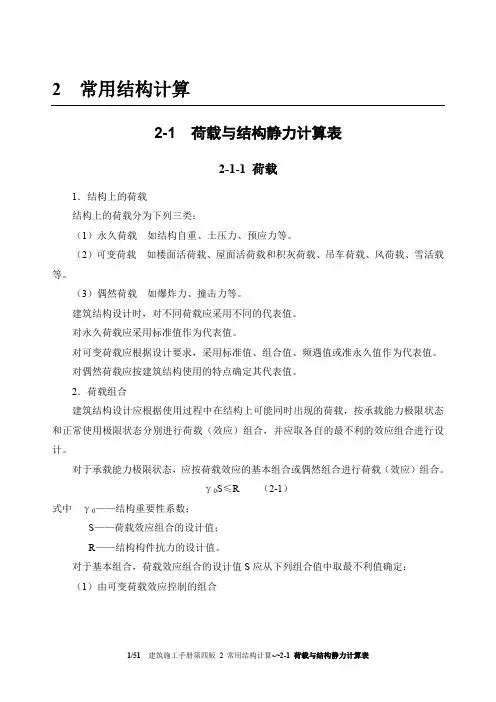

2 常用结构计算2-1 荷载与结构静力计算表2-1-1 荷载1．结构上的荷载结构上的荷载分为下列三类：（1）永久荷载如结构自重、土压力、预应力等。
（2）可变荷载如楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪活载等。
（3）偶然荷载如爆炸力、撞击力等。
建筑结构设计时，对不同荷载应采用不同的代表值。
对永久荷载应采用标准值作为代表值。
对可变荷载应根据设计要求，采用标准值、组合值、频遇值或准永久值作为代表值。
对偶然荷载应按建筑结构使用的特点确定其代表值。
2．荷载组合建筑结构设计应根据使用过程中在结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载（效应）组合，并应取各自的最不利的效应组合进行设计。
对于承载能力极限状态，应按荷载效应的基本组合或偶然组合进行荷载（效应）组合。
γ0S≤R （2-1）式中γ0——结构重要性系数；S——荷载效应组合的设计值；R——结构构件抗力的设计值。
对于基本组合，荷载效应组合的设计值S应从下列组合值中取最不利值确定：（1）由可变荷载效应控制的组合（2-2）式中γG——永久荷载的分项系数；γQi——第i个可变荷载的分项系数，其中Y Q1为可变荷载Q1的分项系数；S GK——按永久荷载标准值G K计算的荷载效应值；S QiK——按可变荷载标准值Q ik计算的荷载效应值，其中S Q1K为诸可变荷载效应中起控制作用者；ψci——可变荷载Q i的组合值系数；n——参与组合的可变荷载数。
（2）由永久荷载效应控制的组合（2-3）（3）基本组合的荷载分项系数1）永久荷载的分项系数当其效应对结构不利时：对由可变荷载效应控制的组合，应取1.2；对由永久荷载效应控制的组合，应取1.35；当其效应对结构有利时：一般情况下应取1.0；对结构的倾覆、滑移或漂浮验算，应取0.9。
2）可变荷载的分项系数一般情况下应取1.4；对标准值大于4kN/m2的工业房屋楼面结构活荷载应取1.3。
结构静力计算常用公式
结构力学公式结构静力计算目录1、常用截面几何与力学特征表............................................ 错误!未定义书签。
2、单跨梁的内力及变形表................................................ 错误!未定义书签。
简支梁的反力、剪力、弯矩、挠度.................................... 错误!未定义书签。
悬臂梁的反力、剪力、弯矩和挠度.................................... 错误!未定义书签。
一端简支另一端固定梁的反力、剪力、弯矩和挠度...................... 错误!未定义书签。
两端固定梁的反力、剪力、弯矩和挠度................................ 错误!未定义书签。
外伸梁的反力、剪力、弯矩和挠度.................................... 错误!未定义书签。
3．等截面连续梁的内力及变形表.......................................... 错误!未定义书签。
二跨等跨梁的内力和挠度系数........................................ 错误!未定义书签。
三跨等跨梁的内力和挠度系数........................................ 错误!未定义书签。
四跨等跨连续梁内力和挠度系数...................................... 错误!未定义书签。
五跨等跨连续梁内力和挠度系数...................................... 错误!未定义书签。
二不等跨梁的内力系数.............................................. 错误!未定义书签。
1、静定结构与超静定结构静力计算公式（总结）
静定结构与超静定结构静力常用计算公式一、短柱、长柱压应力极限荷载计算公式1、短柱压应力计算公式荷载作用点轴方向荷载AF =σ bhF =σ 偏心荷载)1(21xY i ye A F W M A F -=-=σ )1(22xY i ye A F W M A F +=+=σ )61(2,1hebh F ±=σ 偏心荷载)1(22xy y x xx y Y i ye i xe A FI xM I x M A F ±±=⨯±⨯±=σ )661(beh ebh F yx ±±=σ长短柱分界点如何界定？2、长柱方程式及极限荷载计算公式 支座形式图 示方 程 式极限荷载 一般式 n=1两端铰支 β=1y a dxy d ∙=222 ax B ax A y sin cos +=y F M EIFa ∙==,2 EI ln 222π EI l 22π一端自由他端固定β=2y a dxyd ∙=222 ax B ax A y sin cos +=EI l n 2224)12(π-EI l 224πy F M EIFa ∙==,2 两端固定 β=0.50)(22=-+F M y a dxyd A FM ax B ax A y A++=sin cos A M y F M EIFa +∙-==,2 EI l 224π EI l 224π 一端铰支他端固定 β=0.75)(222x l EI Q y a dx y d -=∙+)(sin cos x l FQax B ax A y -++=水平荷载-=Q EIFa ,2 ——EI l227778.1π注：压杆稳定临界承载能力计算公式：EI l P cr 22)(βπ=二、单跨梁的反力、剪力、弯矩、挠度计算公式 1、简支梁的反力、剪力、弯矩、挠度计算公式荷载形式M 图V 图反力 2F R R B A == L Fb R A =L Fa R B =2qL R R B A == 4qL R R B A == 剪力V A =R A V B =-R B V A =R A V B =-R B V A =R A V B =-R BV A =R A V B =-R B弯矩4max FL M =LFabM =max 82maxqL M = 122maxqL M = 挠度EIFL 483max=ω 若a ＞b 时，3)2(932maxab a EIL Fb +=ω（在)2(3b a ax +=处） EIqL 84max=ω EIqL 1204max=ω 注：1、弯矩符号以梁截面下翼缘手拉为正（+），反之为负（—）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 常用结构计算2-1 荷载与结构静力计算表2-1-1 荷载1．结构上的荷载结构上的荷载分为下列三类：（1）永久荷载如结构自重、土压力、预应力等。
（2）可变荷载如楼面活荷载、屋面活荷载和积灰荷载、吊车荷载、风荷载、雪活载等。
（3）偶然荷载如爆炸力、撞击力等。
建筑结构设计时，对不同荷载应采用不同的代表值。
对永久荷载应采用标准值作为代表值。
对可变荷载应根据设计要求，采用标准值、组合值、频遇值或准永久值作为代表值。
对偶然荷载应按建筑结构使用的特点确定其代表值。
2．荷载组合建筑结构设计应根据使用过程中在结构上可能同时出现的荷载，按承载能力极限状态和正常使用极限状态分别进行荷载（效应）组合，并应取各自的最不利的效应组合进行设计。
对于承载能力极限状态，应按荷载效应的基本组合或偶然组合进行荷载（效应）组合。
γ0S≤R （2-1）式中γ0——结构重要性系数；S——荷载效应组合的设计值；R——结构构件抗力的设计值。
对于基本组合，荷载效应组合的设计值S应从下列组合值中取最不利值确定：（1）由可变荷载效应控制的组合（2-2）式中γG——永久荷载的分项系数；γQi——第i个可变荷载的分项系数，其中Y Q1为可变荷载Q1的分项系数；S GK——按永久荷载标准值G K计算的荷载效应值；S QiK——按可变荷载标准值Q ik计算的荷载效应值，其中S Q1K为诸可变荷载效应中起控制作用者；ψci——可变荷载Q i的组合值系数；n——参与组合的可变荷载数。
（2）由永久荷载效应控制的组合（2-3）（3）基本组合的荷载分项系数1）永久荷载的分项系数当其效应对结构不利时：对由可变荷载效应控制的组合，应取1.2；对由永久荷载效应控制的组合，应取1.35；当其效应对结构有利时：一般情况下应取1.0；对结构的倾覆、滑移或漂浮验算，应取0.9。
2）可变荷载的分项系数一般情况下应取1.4；对标准值大于4kN/m2的工业房屋楼面结构活荷载应取1.3。
对于偶然组合，荷载效应组合的设计值宜按下列规定确定：偶然荷载的代表值不乘分项系数；与偶然荷载同时出现的其他荷载可根据观测资料和工程经验采用适当的代表值。
3．民用建筑楼面均布活荷载标准值及其组合值、频遇值和准永久值系数（见表2-1）民用建筑楼面均布活荷载标准值及其组合值、频遇值和准永久值系数表2-1注：1．本表所给各项活荷载适用于一般使用条件，当使用荷载较大或情况特殊时，应按实际情况采用。
2．第6项书库活荷载当书架高度大于2m时，书库活荷载尚应按每米书架高度不小于2.5kN/m2确定。
3．第8项中的客车活荷载只适用于停放载人少于9人的客车；消防车活荷载是适用于满载总重为300kN的大型车辆；当不符合本表的要求时，应将车轮的局部荷载按结构效应的等效原则，换算为等效均布荷载。
4．第11项楼梯活荷载，对预制楼梯踏步平板，尚应按1.5kN集中荷载验算。
5．本表各项荷载不包括隔墙自重和二次装修荷载。
对固定隔墙的自重应按恒荷载考虑，当隔墙位置可灵活自由布置时，非固定隔墙的自重应取每延米长墙重（kN/m）的1/3作为楼面活荷载的附加值（kN/m2）计入，附加值不小于1.0kN/m2。
设计楼面梁、墙、柱及基础时，表2-1中的楼面活荷载标准值在下列情况下应乘以规定的折减系数。
（1）设计楼面梁时的折减系数1）第1（1）项当楼面梁从属面积超过25m2时，应取0.9；2）第1（2）~7项当楼面梁从属面积超过50m2时应取0.9；3）第8项对单向板楼盖的次梁和槽形板的纵肋应取0.8；对单向板楼盖的主梁应取0.6；对双向板楼盖的梁应取0.8；4）第9~12项应采用与所属房屋类别相同的折减系数。
（2）设计墙、柱和基础时的折减系数1）第1（1）项应按表2-2规定采用；2）第1（2）~7项应采用与其楼面梁相同的折减系数；3）第8项对单向板楼盖应取0.5；对双向板楼盖和无梁楼盖应取0.8；4）第9~12项应采用与所属房屋类别相同的折减系数。
注：楼面梁的从属面积应按梁两侧各延伸二分之一梁间距的范围内的实际面积确定。
活荷载按楼层的折减系数表2-2注：当楼面梁的从属面积超过25m2时，应采用括号内的系数。
楼面结构上的局部荷载可换算为等效均布活荷载。
4．屋面活荷载水平投影面上的屋面均布活荷载，按表2-3采用。
屋面均布活荷载，不应与雪荷载同时组合。
屋面均布活荷载表2-3注：1．不上人的屋面，当施工或维修荷载较大时，应按实际情况采用；对不同结构应按有关设计规范的规定，将标准值作0.2kN/m2的增减。
2．上人的屋面，当兼作其他用途时，应按相应楼面活荷载采用。
3．对于因屋面排水不畅、堵塞等引起的积水荷载，应采取构造措施加以防止；必要时，应按积水的可能深度确定屋面活荷载。
4．屋顶花园活荷载不包括花圃土石等材料自重。
5．施工和检修荷载及栏杆水平荷载（1）设计屋面板、檀条、钢筋混凝土挑檐、雨篷和预制小梁时，施工或检修集中荷载（人和小工具的自重）应取1.0kN，并应在最不利位置处进行验算。
注：①对于轻型构件或较宽构件，当施工荷载超过上述荷载时，应按实际情况验算，或采用加垫板、支撑等临时设施承受。
②当计算挑檐、雨篷承载力时，应沿板宽每隔1.0m取一个集中荷载；在验算挑檐、雨篷倾覆时，应沿板宽每隔2.5~3.0m取一个集中荷载。
（2）楼梯、看台、阳台和上人屋面等的栏杆顶部水平荷载，应按下列规定采用：1）住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园，应取0.5kN/m；2）学校、食堂、剧场、电影院、车站、礼堂、展览馆或体育馆，应取1.0kN/m。
当采用荷载准永久组合时，可不考虑施工和检修荷载及栏杆水平荷载。
6．动力系数建筑结构设计的动力计算，在有充分依据时，可将重物或设备的自重乘以动力系数后按静力计算进行。
搬运和装卸重物以及车辆起动和刹车的动力系数，可采用1.1~1.3，其动力作用只考虑传至楼板和梁。
直升飞机在屋面上的荷载，也应乘以动力系数，对具有液压轮胎起落架的直升飞机可取1.4；其动力荷载只传至楼板和梁。
7．雪荷载屋面水平投影面上的雪荷载标准值，按下式计算：s k＝μr s0（2-4）式中s k——雪荷载标准值（kN/m2）；μr——屋面积雪分布系数（表2-4）；s0——基本雪压（kN/m2）。
基本雪压可按全国基本雪压图（图2-1）近似确定。
- 7 -图2-1 全国基本雪压分布图（单位：kN/m2）- 8 -屋面积雪分布系数表2-4注：1．第2项单跨双坡屋面仅当20°≤α≤30°时，可采用不均匀分布情况。
2．第4、5项只适用于坡度α≤25°的一般工业厂房屋面。
3．第7项双跨双坡或拱形屋面，当α≤25°或f/L≤0.1时，只采用均匀分布情况。
4．多跨层面的积雪分布系数，可参照第7项的规定采用。
设计建筑结构及屋面的承重构件时，可按下列规定采用积雪的分布情况：（1）屋面板和檀条按积雪不均匀分布的最不利情况采用；（2）屋架和拱壳可分别按积雪全跨均匀分布情况、不均匀分布的情况和半跨的均匀分布的情况采用；（3）框架和柱可按积雪全跨的均匀分布情况采用。
8．风荷载垂直于建筑物表面上的风荷载标准值，按下述公式计算：（1）当计算主要承重结构时ωk＝βzμsμzω0（2-5）式中ωk——风荷载标准值（kN/m2）；βz——高度z处的风振系数；μs——风荷载体型系数；μz——风压高度变化系数；ω0——基本风压（kN/m2）。
（2）当计算围护结构时ωk＝βgzμsμzω0（2-6）式中βgz——高度z处的阵风系数。
基本风压按《建筑结构荷载规范》（GB 50009-2001）给出的50年一遇的风压采用，但不得小于0.3kN/m2。
2-1-2 结构静力计算表1．构件常用截面的几何与力学特征表（表2-5）常用截面几何与力学特征表表2-5- 13 -- 14 -- 15 -- 16 -- 17 -- 18 -- 19 -- 20 -注：1．I 称为截面对主轴（形心轴）的截面惯性矩（mm 4）。
基本计算公式如下：⎰•=AdA yI 22．W 称为截面抵抗矩（mm 3），它表示截面抵抗弯曲变形能力的大小，基本计算公式如下：maxy I W =3．i 称截面回转半径（mm ），其基本计算公式如下：AIi =4．上列各式中，A 为截面面积（mm 2），y 为截面边缘到主轴（形心轴）的距离（mm ），I 为对主轴（形心轴）的惯性矩。
5．上列各项几何及力学特征，主要用于验算构件截面的承载力和刚度。
2．单跨梁的内力及变形表（表2-6~表2-10）（1）简支梁的反力、剪力、弯矩、挠度表2-6（2）悬臂梁的反力、剪力、弯矩和挠度表2-7（3）一端简支另一端固定梁的反力、剪力、弯矩和挠度表2-8（4）两端固定梁的反力、剪力、弯矩和挠度表2-9（5）外伸梁的反力、剪力、弯矩和挠度表2-103．等截面连续梁的内力及变形表（1）等跨连续梁的弯矩、剪力及挠度系数表（表2-11~表2-14）1）二跨等跨梁的内力和挠度系数表2-11注：1．在均布荷载作用下：M ＝表中系数×ql 2；V ＝表中系数×ql ；EI w 100ql 表中系数4⨯=。
2．在集中荷载作用下：M ＝表中系数×Fl ；V ＝表中系数×F ；EIw 100Fl 表中系数3⨯=。
[例1] 已知二跨等跨梁l ＝5m ，均布荷载q ＝11.76kN/m ，每跨各有一集中荷载F ＝29.4kN ，求中间支座的最大弯矩和剪力。
[解] M B 支＝（－0.125×11.76×52）＋（－0.188×29.4×5）＝（－36.75）＋（-27.64）＝－64.39kN ·mV B 左＝（－0.625×11.76×5）＋（－0.688×29.4）＝（－36.75）＋（－20.23）＝－56.98kN[例2] 已知三跨等跨梁l ＝6m ，均布荷载q ＝11.76kN/m ，求边跨最大跨中弯矩。
[解] M1＝0.080×11.76×62＝33.87kN ·m 。
2）三跨等跨梁的内力和挠度系数 表2-12注：1．在均布荷载作用下：M ＝表中系数×ql 2；V ＝表中系数×ql ；EI w 100ql 表中系数4⨯=。
2．在集中荷载作用下：M ＝表中系数×Fl ；V ＝表中系数×F ；EIw 100Fl 表中系数3⨯=。
3）四跨等跨连续梁内力和挠度系数表2-13注：同三跨等跨连续梁。
4）五跨等跨连续梁内力和挠度系数表2-14注：同三跨等跨连续梁。
（2）不等跨连续梁的内力系数（表2-15、表2-16）1）二不等跨梁的内力系数表2-15- 39 -注：1．M＝表中系数×ql21；V＝表中系数×ql1；2．（M max）、（V max）表示它为相应跨内的最大内力。
