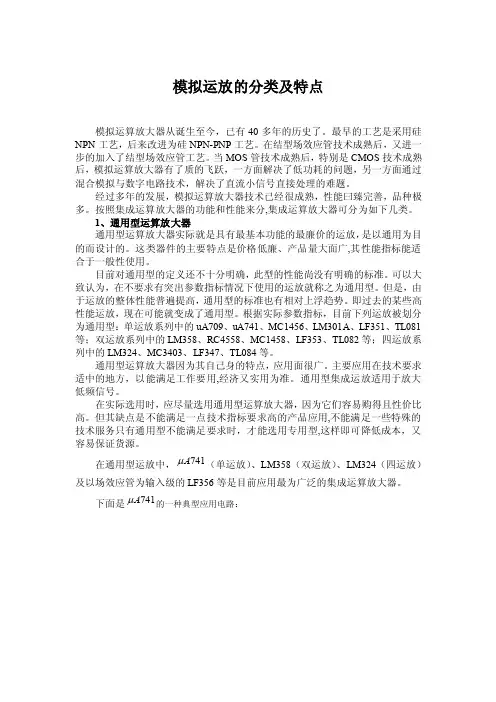

集成运放典型应用电路及特征
集成运放典型应用电路及特征
集成运放组成的运算电路 习题解答
第7章 集成运放组成的运算电路 本章教学基本要求 本章介绍了集成运放的比例、加减、积分、微分、对数、指数和乘法等模拟运算电路及其应用电路以及集成运放在实际应用中的几个问题。表为本章的教学基本要求。 表 第7章教学内容与要求 学完本章后应能运用虚短和虚断概念分析各种运算电路，掌握比例、求和、积分电路的工作原理和输出与输入的函数关系，理解微分电路、对数运算电路、模拟乘法器的工作原理和输出与输入的函数关系，并能根据需要合理选择上述有关电路。 本章主要知识点 1. 集成运放线性应用和非线性应用的特点 由于实际集成运放与理想集成运放比较接近，因此在分析、计算应用电路时，用理想集成运放代替实际集成运放所带来的误差并不严重，在一般工程计算中是允许的。本章中凡未特别说明，均将集成运放视为理想集成运放。 集成运放的应用划分为两大类：线性应用和非线性应用。 (1) 线性应用及其特点 集成运放工作在线性区必须引入深度负反馈或是兼有正反馈而以负反馈为主，此时其输出量与净输入量成线性关系，但是整个应用电路的输出和输入也可能是非线性关系。 集成运放工作在线性区时，它的输出信号o U 和输入信号（同相输入端+U 和反相输入端-U 之差）满足式（7-1） )(od o -+-=U U A U (7-1) 在理想情况下，集成运放工作于线性区满足虚短和虚断。虚短：是指运放两个输入端之间的电压几乎等于零；虚断：是指运放两个输入端的电流几乎等于零。即 虚短：0≈-+-U U 或 +-≈U U 虚断：0≈=+-I I
(2) 非线性应用及其特点 非线性应用中集成运放工作在非线性区，电路为开环或正反馈状态，集成运放的输出量与净输入量成非线性关系)(od o +--≠U U A U 。输入端有很微小的变化量时，输出电压为正饱和电压或负饱和电压值（饱和电压接近正、负电源电压），+-=U U 为两种状态的转折点。即 当+->U U 时，OL o U U = 当+-集成运放基本应用之一—模拟运算电路
集成运放基本应用之一—模拟运算电路
————————————————————————————————作者：————————————————————————————————日期：
实验十二集成运放基本应用之一——模拟运算电路 一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性： 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放： 开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－） 由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。
（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图5－1所示。对于理想运放， 该电路的输出电压与输入电压之间的 关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图5－1 反相比例运算电路 图5－2 反相加法运算电路 2) 反相加法电路 电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路 图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=
对比集成运放的两种应用
对比集成运放的两种应用 摘要：集成运放在现实生活中具有广泛的应用，我们按照特点将其分为线性应用和非线性应用。本文概括、对比了两种应用电路的特点、判定标准、分析方法及典型电路。 关键词：线性应用；非线性应用；“虚短”；“虚断” 集成运放是由具有高放大倍数的直接耦合放大电路所组成的集成电路。内部元器件都集成在同一小硅片上，元器件之问的距离近，对称性好，采用差分输入级有效地克服了零点漂移的突出问题。在实际应用电路中，由运算放大器构成了种类繁多、功能各异的电路，总体分为集成运放的线性应用和非线性应用。 1 在特点及判断标准上的对比 运放工作在线性区和非线性区的特点和判断标准都是不相同的：（1）当集成运放工作在线性区时，集成运放的输入输出成一定的比例关系，其电压放大倍数不再是开环变压放大倍数Auo，而是闭环电压放大倍数Auf，即图1中斜线的斜率；（2）当集成运放工作在非线性区，其内部的输出级三极管进入饱和区工作，输出电压与集成运放的输入信号不再呈线型关系，
其值近似等于电源电压Uom。 2 在基本分析方法上的对比 由于实际的集成运放的指标接近理想化条件，引入理想集成运放的模式后，把实际的集成运放当作理想集成运放来分析电路所引起的误差不大，这是允许的。所以我们利用“虚短”“虚断”的概念来分析电路，可以大大简化集成运放应用电路的分析过程。 （1）虚短：是指集成运放的同相输入端和反相输入端即好像是短路，又不是真正短路。即u+-u-≈0（实际不足1 mV）。 如果集成运放其中一输入端接地（或通过电阻接地），即u+（或u-）=0，根据“虚短”，则u-（或u+）≈0，但这个输入端又不是直接接地，这种情况下称之为“虚地”。 （2）虚断：是指集成运放的两输入端与内部电路即像是断路，又不是真正断路。即i+=i-≈0（往往不足1uA，远小于输入端外电路的电流）。 集成运放工作在不同区域时，分析方法不尽相同，线性应用电路可使用“虚短”、“虚断”，而非线性应用电路仅能使用“虚断”。 3 在分析过程中的对比 在分析集成运放应用电路时，如电路中存在负反
集成运算放大器的基本应用
实验名称 集成运算放大器的基本应用 一.实验目的 1.掌握集成运算放大器的正确使用方法。 2.掌握用集成运算放大器构成各种基本运算电路的方法。 3.学习正确使用示波器交流输入方式和直流输入方式观察波形的方法，重点掌握积分输入，输出波形的测量和描绘方法。 二.实验元器件 集成运算放大器 LM324 1片 电位器 1k Ω 1只 电阻 100k Ω 2只；10k Ω 3只；5.1k Ω 1只；9k Ω 1只 电容 0.01μf 1只 三、预习要求 1.复习由运算放大器组成的反相比例、反相加法、减法、比例积分运算电路的工作原理。 2.写出上述四种运算电路的vi 、vo 关系表达式。 3.实验前计算好实验内容中得有关理论值，以便与实验测量结果作比较。 4.自拟实验数据表格。 四.实验原理及参考电路 本实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。 1. 反向比例运算 反向比例运算电路如图1所示，设组件LM324为理想器件，则 11 0υυR R f -=
R f 100k R 1 10k A 10k R L v o v 1 R 9k 图1 其输入电阻1R R if ≈，图中1//R R R f ='。 由上式可知，改变电阻f R 和1R 的比值，就改变了运算放大器的闭环增益vf A 。 在选择电路参数是应考虑： ○ 1根据增益，确定f R 与1R 的比值，因为 1 R R A f vf - = 所以，在具体确定f R 和1R 的比值时应考虑；若f R 太大，则1R 亦大，这样容易引起较大的失调温漂；若f R 太小，则1R 亦小，输入电阻if R 也小，可能满足不了高输入阻抗的要求，故一般取f R 为几十千欧至几百千欧。 若对放大器输入电阻有要求，则可根据1R R i =先确定1R ，再求f R 。 ○ 2运算放大器同相输入端外接电阻R '是直流补偿电阻，可减小运算放大器偏执电流产生的不良影响，一般取1//R R R f ='，由于反向比例运算电路属于电压并联负反馈，其输入、输出阻抗均较低。 本次试验中所选用电阻在电路图中已给出。 2. 反向比例加法运算 反向比例加法运算电路如图2所示，当运算放大器开环增益足够大时，其输入端为“虚地”，11v 和12v 均可通过1R 、2R 转换成电流，实现代数相加，其输出电压 ??? ??+-=122111 v R R v R R v f f o 当R R R ==21时 ()1211v v R R v f o +- = 为保证运算精度，除尽量选用精度高的集成运算放大器外，还应精心挑选精度高、稳定性好的电阻。f R 与R 的取值范围可参照反比例运算电路的选取范围。 同理，图中的21////R R R R f ='。
第六章集成运放组成的运算电路典型例题
第六章集成运放组成的运算电路 运算电路 例6-1例6-2例6-3例6-4例6-5例6-6例6-7例6-8例6-9 例6-10例6-11 乘法器电路 例6-12例6-13例6-14 非理想运放电路分析 例6-15 【例6-1】试用你所学过的基本电路将一个正弦波电压转换成二倍频的三角波电压。要求用方框图说明转换思路，并在各方框内分别写出电路的名 称。 【相关知识】 波形变换，各种运算电路。 【解题思路】 利用集成运放所组成的各种基本电路可以实现多种波形变换；例如，利用积分运算电路可将方波变为三角波，利用微分运算电路可将三角波 变为方波，利用乘方运算电路可将正弦波实现二倍频，利用电压比较器可将正弦波变为方波。 【解题过程】 先通过乘方运算电路实现正弦波的二倍频，再经过零比较器变为方波，最后经积分运算电路变为三角波，方框图如图（a）所示。 【其它解题方法】 先通过零比较器将正弦波变为方波，再经积分运算电路变为三角波，最后经绝对值运算电路（精密整流电路）实现二倍频，方框图如图（b）所示。
实际上，还可以有其它方案，如比较器采用滞回比较器等。 【例6-2】电路如图(a)所示。设为A理想的运算放大器，稳压管DZ的稳定电压等于5V。 （1）若输入信号的波形如图(b)所示，试画出输出电压的波形。 （2）试说明本电路中稳压管的作用。 图(a) 图(b) 【相关知识】 反相输入比例器、稳压管、运放。 【解题思路】 （1）当稳压管截止时，电路为反相比例器。 （2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。 【解题过程】 （1）当时，稳压管截止，电路的电压增益 故输出电压
实验四集成运算放大器的基本应用
实验四集成运算放大器 的基本应用 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
实验四 集成运算放大器的基本应用 ――― 模拟运算电路 一、实验目的 1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 1.理想运算放大器特性 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。 开环电压增益 A ud =∞ 输入阻抗 r i =∞ 输出阻抗 r o =0 带宽 f BW =∞ 失调与漂移均为零等。 2.理想运放在线性应用时的两个重要特性 （1）输出电压U O 与输入电压之间满足关系式 U O ＝A ud （U +－U －） 由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。 （2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 3.基本运算电路 （1) 反相比例运算电路 电路如图7－1所示。对于理想运放， 该电路的输出电压与输入电压之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 （2) 反相加法电路 电路如图7－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 // R 2 // R F i 1 F O U R R U -=
集成运放电路的设计
一设计目的 1.集成运算放大电路当外部接入不同的线性或非线性元器件组成输入和负反 馈电路时，可以灵活地实现各种特定的函数关系，在线性应用方面，可组成比例、加法、减法、积分、微分等模拟运算电路。 2.本课程设计通过Mulitisim编写程序几种运算放大电路仿真程序，通过输入 不同类型与幅度的波形信号，测量输出波形信号对电路进行验证，并利用Protel软件对实现对积累运算放大电路的设计，并最终实现PCB版图形式。二设计工具：计算机，Mulitisim，Protel软件 三设计任务及步骤要求 1)通过Mulitisim编写程序运算放大电路仿真程序，通过输入不同类型与 幅度的波形信号，测量输出波形信号对电路进行验证。输入电压波形可以任意选取，并且可对输入波形的运算进行实时显示，并进行比较； 2)对设计完成的运算放大电路功能验证无误后，通过Protel软件对首先对电 路进行原理图SCH设计，要求：所有运算放大电路在一张原理图上； 输入输出信号需预留接口； 3)设计完成原理图SCH后，利用Protel软件设计完成印制板图PCB，要求：至 少为双层PCB板； 四设计内容 1集成运算放大器放大电路概述
集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。 2集成运放芯片的选取和介绍 由于LM324具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，而本次电子设计实验对精度要求不是非常高,LM324完全满足要求,因此我们这里选用LM 324作为运放元件 LM324是四运放集成电路,它采用14脚双列直插塑料封装，外形如图。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。每一组运算放大器可如图所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。LM324的引脚排列见图。 3运放电路基本原理及其Mulitisim仿真 3.1．同相比例运放电路
集成运算放大器的应用实验报告
集成运算放大器的应用实验报告一、实验目的 1．了解运算放大器的特性和基本运算电路的组成； 2．掌握运算电路的参数计算和性能测试方法。 二、实验仪器及器件 1．数字示波器； 2．直流稳压电源； 3．函数信号发生器； 4．数字电路实验箱或实验电路板； 5．数字万用表； 6．集成电路芯片uA741 2块、电容0.01uF2个,各个阻值的电阻若干个。 三、实验内容 1、在面包板上搭接μA741的电路。首先将+12V和-12V直流电压正确接入μA741的Vcc+(7脚)和Vcc-（4脚）。 2、用μA741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。 3、用μA741组成积分电路，用示波器观察输入和输出波形，并做好记录。 四、实验原理 （1）集成运放简介 集成电路运算放大器（简称集成运放或运放）是一个集成的高增益直接耦合放大器，通过外接反馈网络可构成各种运算放大电路和其它应用电 路。集成运放uA741
uA741电路符号及引脚图 任何一个集成运放都有两个输入端，一个输出端以及正、负电源端，有的品种还有补偿端和调零端等。 （a ）电源端：通常由正、负双电源供电，典型电源电压为±15V 、 ±12V 等。如：uA741的7脚和4脚。 （b ）输出端：只有一个输出端。在输出端和地（正、负电源公共端）之间获得输出电压。如：uA741的6脚。最大输出电压受运放所接电源的电压大小限制，一般比电源电压低1～2V ；输出电压的正负也受电源极性的限制；在允许输出电流条件下，负载变化时输出电压几乎不变。这表明集成运放的输出电阻很小，带负载能力较强。 （c ）输入端：分别为同相输入端和反相输入端。如：uA741的3脚和2脚。输入端有两个参数需要注意：最大差模输入电压V id max 和最大共模输入电压 V ic max 。 两输入端电位差称为“差模输入电压”V id ：id V V V +-=- 。 两输入端电位的平均值，称为“共模输入电压”V ic ： 任何一个集成运放，允许承受的V id max 和V ic max 都有一定限制。 两输入端的输入电流 i + 和 i - 很小，通常小于1?A ，所以集成运放的 输入电阻很大。 （2）集成运放的主要参数 集成运放的主要参数有：输入失调电压、输入失调电流、开环差模电压放大倍数、共模抑制比、输入电阻、输出电阻、增益－带宽积、转换速率和最大共模输入电压。其中最重要的是增益－带宽积、转换速率和最大共模输入电压三个参数，在应用集成运放时应特别注意。
实验 集成运算放大器的基本应用
实验集成运算放大器的基本应用（Ⅱ）——有源滤波器 一、实验目的 1、熟悉用运放、电阻和电容组成有源低通滤波、高通滤波和带通、带阻滤波器。 2、学会测量有源滤波器的幅频特性。 二、实验原理 （a）低通（b）高通 (c) 带通（d）带阻 图9－1 四种滤波电路的幅频特性示意图 由RC元件与运算放大器组成的滤波器称为RC有源滤波器，其功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。可用在信息处理、数据传输、抑制干扰等方面，但因受运算放大器频带限制，这类滤波器主要用于低频范围。根据对频率范围的选择不同，可分为低通(LPF)、高通(HPF)、带通(BPF)与带阻(BEF)等四种滤波器，它们的幅频特性如图9－1所示。 具有理想幅频特性的滤波器是很难实现的，只能用实际的幅频特性去逼近理想的。一般来说，滤波器的幅频特性越好，其相频特性越差，反之亦然。滤波器的阶数越高,幅频特性衰减的速率越快，但RC网络的节数越多，元件参数计算越繁琐，电路调试越困难。任何高阶滤波器均可以用较低的二阶RC有滤波器级联实现。 1、低通滤波器（LPF） 低通滤波器是用来通过低频信号衰减或抑制高频信号。 如图9－2（a）所示，为典型的二阶有源低通滤波器。它由两级RC滤波环节与同相比例运算电路组成，其中第一级电容C接至输出端，引入适量的正反馈，以改善幅频特性。 图9－2（b）为二阶低通滤波器幅频特性曲线。
(a)电路图 (b)频率特性 图9－2 二阶低通滤波器 电路性能参数 1 f uP R R 1A + = 二阶低通滤波器的通带增益 RC 2π1 f O = 截止频率，它是二阶低通滤波器通带与阻带的界限频率。 uP A 31 Q -= 品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。 2、高通滤波器（HPF ） 与低通滤波器相反，高通滤波器用来通过高频信号，衰减或抑制低频信号。 只要将图9－2低通滤波电路中起滤波作用的电阻、电容互换，即可变成二阶有源高通滤波器，如图9－3(a)所示。高通滤波器性能与低通滤波器相反，其频率响应和低通滤波器是“镜象”关系，仿照LPH 分析方法，不难求得HPF 的幅频特性。 (a) 电路图 (b) 幅频特性 图9－3 二阶高通滤波器 电路性能参数A uP 、f O 、Q 各量的函义同二阶低通滤波器。 图9－3（b ）为二阶高通滤波器的幅频特性曲线，可见，它与二阶低通滤波器的幅频特性曲线有“镜像”关系。 3、 带通滤波器（BPF ）
集成运放电路实验报告
实验报告姓名：学号： 日期：成绩： 一、实验目的 1、研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放大器在实际应用时应考虑的一些问题。 二、实验原理 集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。 理想运算放大器特性 在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放。 =∞ 开环电压增益A ud =∞ 输入阻抗r i 输出阻抗r =0 o =∞ 带宽 f BW
失调与漂移均为零等。 理想运放在线性应用时的两个重要特性： （1）输出电压U O 与输入电压之间满足关系式 U O ＝A ud （U +－U －） 由于A ud =∞，而U O 为有限值，因此，U +－U －≈0。即U +≈U －，称为“虚短”。 （2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。 上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。 基本运算电路 1) 反相比例运算电路 电路如图6－1所示。对于理想运放， 该电路的输出电压与输入电压之间的关系为 为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。 图6－1 反相比例运算电路 图6－2 反相加法运算电路 2) 反相加法电路 电路如图6－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 // R 2 // R F 3) 同相比例运算电路 图6－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 // R F 当R 1→∞时，U O ＝U i ，即得到如图6－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U - =
集成运算放大器电路分析及应用(完整电子教案)
集成运算放大器电路分析及应用（完整电子教案） 3.1 集成运算放大器认识与基本应用 在太阳能充放电保护电路中要利用集成运算放大器LM317 实现电路电压检测，并通过 三极管开关电路实现电路的控制。首先来看下集成运算放大器的工作原理。 【项目任务】 测试如下图所示，分别测量该电路的输出情况，并分析电压放大倍数。 信息单】 集成运放的实物如图3.2 所示。 图3.2 集成运算放大 1. 集成运放的组成及其符号 各种集成运算放大器的基本结构相似，主要都是由输入级、中间级和输出级以及偏置电路组成，如图3.3 所示。输入级一般由可以抑制零点漂移的差动放大电路组成；中间级的作用是获得较大的电压放大倍数，可以由共射极电路承担；输出级要求有较强的带负载能力，一般采用射极跟随器；偏置电路的作用是为各级电路供给合理的偏置电流。
图3.3 集成运算放大电路的结构组成集成运放的图形和文字符号如图3.4 所示。 图3.4 集成运放的图形和文字符号 其中“ -”称为反相输入端，即当信号在该端进入时，输出相位与输入相位相反；而 “+”称为同相输入端，输出相位与输入信号相位相同。 2. 集成运放的基本技术指标集成运放的基本技术指标如下。 ⑴输入失调电压U OS 实际的集成运放难以做到差动输入级完全对称，当输入电压为零时，输出电压并不为零。规定在室温(25℃ )及标准电源电压下，为了使输出电压为零，需在集成运放的两输入端额外附加补偿电压，称之为输入失调电压U OS，U OS 越小越好，一般约为0.5～5mV 。 ⑵开环差模电压放大倍数A od 集成运放在开环时(无外加反馈时)，输出电压与输入差模信号的电压之比称为开环差模电压放大倍数A od。它是决定运放运算精度的重要因素，常用分贝(dB) 表示，目前最高值可 达140dB(即开环电压放大倍数达107)。 ⑶共模抑制比K CMRR K CMRR 是差模电压放大倍数与共模电压放大倍数之比，即K CMRR = A A od，其含义与差 动放大器中所定义的K CMRR 相同，高质量的运放K CMRR 可达160dB 。 ⑷差模输入电阻r id r id 是集成运放在开环时输入电压变化量与由它引起的输入电流的变化量之比，即从输入端看进去的动态电阻，一般为M Ω数量级，以场效应晶体管为输入级的r id 可达104M Ω。分析集成运放应用电路时，把集成运放看成理想运算放大器可以使分析简化。实际集成运放绝大部分接近理想运放。对于理想运放，A od、K CMRR 、r id 均趋于无穷大。 ⑸开环输出电阻r o r o 是集成运放开环时从输出端向里看进去的等效电阻。其值越小，说明运放的带负载能 力越强。理想集成运放r o趋于零。 其他参数包括输入失调电流I OS、输入偏置电流I B、输入失调电压温漂d UOS/d T 和输入失 调电流温漂d IOS/ d T、最大共模输入电压U Icmax、最大差模输入电压U Idmax 等，可通过器件
模电实验八集成运放基本应用之一 模拟运算电路实验报告
实验八集成运放基本应用之 ---- 模拟运算电路班级：姓名：学号：2015. 12. 30 1、研究由集成运算放人电路组成的比例、加法、减法和积分等基本运算电路的功能。 2、了解运算放人电路在实际应用时应考虑的一些问题。 二、实验仪器及器件 三、实验原理 1、反相比例运算电路 电路如图8—1所示。 图8-1反相比例运算电路 2.反相加法电路 电路如图8-2所示。
图8-2 反相加法电路V o = -(字+ 字《2)R3=R I// R：// R F R] 3、同相比例运算电路 电路如图8-3(a)所示。 图8-3(a)同相比例运算电路图8-3(b) 电压跟随器V o = (1 + 字)V,R尸R I〃R F 肖8时，v°=V，即得到如图8-3(b)所示的电斥跟随器。4、差分放兴电路(减法电路) 电路如图8—4所示。
图8-4 减法运算电路 5、积分运算电路 电路如图8-5所示。 图8-5 枳分运算电路 坯")=一為f Vc(O) 如果v@)是幅值为E的阶跃电斥，并设v c(0>0,则 vM = ~^cf0Edt = ~^c l 实验前要看清运放组件各管脚的位置：切忌止负电源极性接反和输出端短路，否则将会损坏集成块。 1、反相比例运算电路 1) 按图8—1连接实验电路，接通±12V电源，输入端对地短路，进行调冬和消振。
2)输入fMOOHz, Vi=O?5V的d ；号，测量相应的V。并用示波器观察％和可的相h 乩记入表8—1。 1) 按图8-3(a)连接实验电路。实验步骤同内容1,将结果记入表8-2o 2) 按图8-3(a)中的Ri断开，得图8-3(b)电路重复内容1)。 1) 按图8-2连接实验电路。调零利消振。 2) 输入信号釆用直流信号，图8-6所示电路为简易直流信号源，由实验者自行完成。实验时要注意选择合适的直流信号幅度以确保集成运放工作在线性区。用直流电压表测量输入电压V, V辽及输出电压Vo，记入表8—3。 +5V 图8-6简易可调直流信号源
集成运算放大器的应用实验报告
集成运算放大器的应用实验报告 一、实验目的 1. 了解运算放大器的特性和基本运算电路的组成； 2. 掌握运算电路的参数计算和性能测试方法。 二、实验仪器及器件 1 .数字示波器； 2. 直流稳压电源； 3. 函数信号发生器； 4. 数字电路实验箱或实验电路板； 5. 数字万用表； 6. 集成电路芯片UA741 2块、电容个，各个阻值的电阻若干个。 三、实验内容 1、在面包板上搭接卩A741的电路。首先将+12V和-12V直流电压正确接入卩A741的Vcc+（7脚）和Vcc- （4脚）。 2、用卩A741组成反比例放大电路，放大倍数自定，用示波器观察输入和输出波形，测量放大器的电压放大倍数。 3、用卩A741组成积分电路，用示波器观察输入和输出波形，并做好记录。 四、实验原理 （1）集成运放简介 集成电路运算放大器（简称集成运放或运放）是一个集成的高
增益直接耦合放大器，通过外接反馈网络可构成 各种运算放大电路和 其它应用电路。集成运放uA741 的 引脚图下图所示 uA741电路符号及引脚图 任何一个集成运放都有两个输入端，一个输出端以及正、负电源端，有的品种还有补偿端和调零端等。 (a)电源端：通常由正、负双电源供电，典型电源电压为土15V、±12V等。如：uA741的7脚和4脚。 (b)输出端：只有一个输出端。在输出端和地(正、负电源公共端) 之间获得输出电压。如：uA741的6脚。最大输出电压受运放所接电源的电压大小限制，一般比电源电压低1?2V;输出电压的正负也受电源极性的限制；在允许输出电流条件下，负载变化时输出电压几乎不变。这表明集成运放的输出电阻很小，带负载能力较强。 (c)输入端：分别为同相输入端和反相输入端。如：uA741的3脚和2脚。输入端有两个参数需要注意：最大差模输入电压V id max和最大共模输入电压V ic max 。 两输入端电位差称为“差模输入电压” V id ：V id V V 。两输入端电 位的平均值，称为“共模输入电压”V ic ： 任何一个集成运放，允许承受的V d max和V c max都有一定限制。两输入端的输入电流i + 和i - 很小，通常小于1?A ，所以集成运放的输入电阻很大。 (2)集成运放的主要参数
