铆钉机：芯铆钉与半空心铆钉的工作原理
抽芯铆钉的原理
抽芯铆钉的原理
抽芯铆钉是一种常用的固定连接件，在工业生产中起到重要的作用。
其原理是利用铆钉与工件之间的摩擦力和变形能力，通过冲击或者压力的作用，使铆钉的头部形成弧形，从而将工件固定在一起。
具体而言，抽芯铆钉由头部、尾部和芯棒组成。
在铆钉安装过程中，首先将芯棒插入尾部，使其与头部连接。
然后，将铆钉插入工件的两个孔中，将头部置于工件的一侧，而尾部则位于另一侧。
接下来，通过冲击或者压力的作用，将铆钉的尾部锤击或者压下，使其与工件的孔口紧密贴合。
同时，芯棒通过受力的拉伸变形和引导，逐渐从头部中被抽离出来。
在此过程中，芯棒的拉伸变形能够充分利用铆钉与工件之间的摩擦力，帮助头部形成弧形并与工件紧密连接。
在芯棒完全抽离后，抽芯铆钉的头部就会形成一个扩张的圆锥形。
此时，头部与工件紧密固定在一起，达到了牢固连接的效果。
同时，铆钉的突起部分会在螺纹口的作用下形成一个金属环，进一步加固连接的强度。
总结来说，抽芯铆钉的原理是通过铆钉与工件之间的摩擦力和变形能力，通过冲击或者压力的作用，将铆钉头部形成弧形，从而将工件牢固固定在一起。
这种连接方式具有强度高、耐震动、方便拆卸等优点，在工业生产中得到广泛应用。
抽芯铆钉的工作原理
抽芯铆钉的工作原理
抽芯铆钉的工作原理如下：
1. 准备工作：在需要连接的两个工件上分别钻孔，确保孔径和深度符合要求。
2. 安装铆钉：将铆钉插入其中一个工件的孔中，确保铆钉的一端略微突出。
3. 接触铆钉：将另一个工件对准铆钉的突出部分，并用合适的工具使其与铆钉接触。
4. 抽芯：使用专门的工具（如芯仁推杆、驱动销等）将铆钉芯仁抽出。
这个过程中，铆钉牢固地连接两个工件，确保其稳定性和强度。
5. 完成连接：完成抽芯后，两个工件将通过抽芯铆钉牢固连接在一起。
需要注意的是，抽芯铆钉通常用于需要拆卸和重复使用的连接处。
在需要拆卸连接时，可以通过重新安装铆钉的芯仁，以便将两个工件分开。
铆枪工作原理
铆枪工作原理
铆枪是一种常用的固定连接工具，它通过压力和热力将铆钉与工件连接在一起。
铆枪的工作原理是利用机械力和热力将铆钉固定在工件上，从而实现连接的目的。
首先，铆枪通过一个压力系统来产生所需的力量。
当操作人员按下扳机时，压
力系统会将高压气体或液体释放到铆钉上，使其产生足够的力量来穿透工件。
这种压力系统可以是气动的，也可以是液压的，根据不同的工作需求来选择合适的铆枪。
其次，铆枪利用热力来加热铆钉。
在铆接过程中，铆钉的一端会受到高温加热，从而软化并形成铆头。
这个过程叫做铆接。
铆接完成后，铆钉的另一端会扩张，与工件形成紧密的连接。
这种热力作用可以通过电热或者火焰来实现，具体取决于铆接的材料和要求。
最后，铆枪通过控制系统来确保连接的质量。
在铆接过程中，控制系统会监测
压力和温度，以确保铆接的稳定性和可靠性。
一旦发现问题，控制系统会及时停止工作，避免出现质量问题。
总的来说，铆枪的工作原理是通过压力、热力和控制系统的协同作用来实现工
件的连接。
这种连接方式具有连接牢固、耐腐蚀等优点，在航空航天、汽车制造、建筑等领域都有广泛的应用。
铆枪的工作原理不仅在工程领域中具有重要意义，也为我们理解工程连接技术提供了重要的参考。

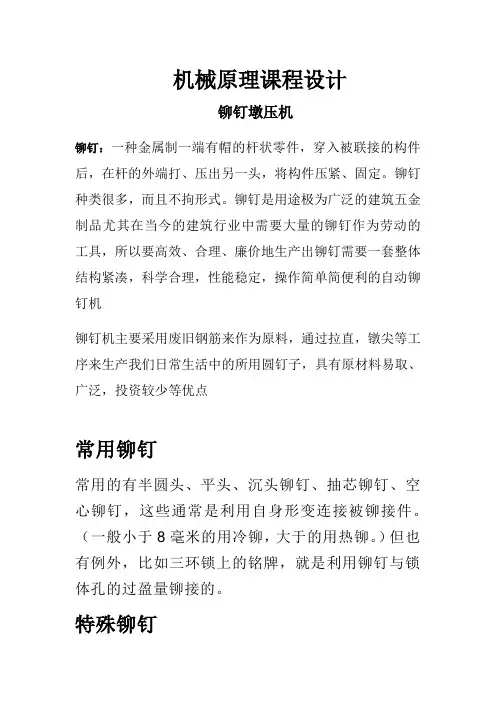

机械原理课程设计 铆钉机说明书
机械原理课程设计铆钉墩压机铆钉：一种金属制一端有帽的杆状零件，穿入被联接的构件后，在杆的外端打、压出另一头，将构件压紧、固定。
铆钉种类很多，而且不拘形式。
铆钉是用途极为广泛的建筑五金制品尤其在当今的建筑行业中需要大量的铆钉作为劳动的工具，所以要高效、合理、廉价地生产出铆钉需要一套整体结构紧凑，科学合理，性能稳定，操作简单简便利的自动铆钉机铆钉机主要采用废旧钢筋来作为原料，通过拉直，镦尖等工序来生产我们日常生活中的所用圆钉子，具有原材料易取、广泛，投资较少等优点常用铆钉常用的有半圆头、平头、沉头铆钉、抽芯铆钉、空心铆钉，这些通常是利用自身形变连接被铆接件。
（一般小于8毫米的用冷铆，大于的用热铆。
）但也有例外，比如三环锁上的铭牌，就是利用铆钉与锁体孔的过盈量铆接的。
特殊铆钉另外还有对插铆钉，比较特殊。
分为两部分，较粗的一段带帽杆体中心有孔，与较细的另一段带帽杆体是过盈配合。
铆接时，将细杆打入粗杆即可。
铆钉机的工作原理及工艺过程❖1）校直钢丝。
并按节拍要求间歇地输送到装夹工位。
❖2）冷镦钉帽，在此前夹紧钢丝。
❖3）冷挤钉尖。
❖4）剪断钢丝。
铆钉机的原始数据和设计要求❖铆钉长度25—80mm。
❖生产率360枚/min。
❖最大冷镦力3000N，最大剪断力2500N。
❖铆钉直径Φ1.6—Φ3.4mm。
❖冷镦滑块质量8kg，其他构件质量和转动惯量不计。
设计思路❖1）送丝校直：将钢丝传送的同时利用摩擦轮将弯曲的钢丝校直，并且送丝与校直动作要协调，但考虑到为配合接下来的操作过程，不能使钢丝不停的传送，所以要考虑用间歇机构，使送丝有间隙性地传递。
同时附加夹紧机构，能够在送丝时放松，其余操作时间夹紧。
❖2）冷镦钉帽：我们所看到的钉子都有钉帽，由夹紧机构夹持钢丝时，露出一段钢丝进行冷镦钉帽，可采用移动或者摆动式的冲压机构。
❖3）冷挤钉尖：通过模具挤压出钉尖形状。
❖4）切断钢丝：挤压完成后，剪断机构剪断钢丝，可采用急回运动机构。
铆接工艺的基本知识
铆接工艺的基本知识铆接是一种常见的连接工艺，通过将铆钉或铆帽固定在工件上，使得工件之间形成稳固的连接。
铆接工艺被广泛应用于航空航天、汽车、船舶、机械制造等领域，具有连接可靠、承载能力高、结构强度好等优点。
下面将介绍铆接工艺的基本知识。
一、铆接原理铆接的基本原理是通过应用一定的压力，使铆钉或铆帽从一侧进入工件的孔中，然后在另一侧形成头部，从而实现工件的连接。
在铆接过程中，铆钉或铆帽会扩展并填充孔洞，形成一个稳固的连接。
二、铆接材料铆接材料通常是由铝合金、钛合金、不锈钢等金属材料制成的。
这些材料具有良好的机械性能和耐腐蚀性能，适用于各种环境和工况。
三、铆接类型铆接可分为实心铆接和空心铆接两种类型。
实心铆接是指铆钉的中心部分为实心，适用于对连接强度要求较高的场合。
实心铆接通常采用铆钉直径小于孔径的原则，通过沿孔内壁的压力形成铆头，从而完成连接。
空心铆接是指铆钉的中心部分为空心，适用于对重量要求较轻的场合。
空心铆接通过铆钉中空部分的变形来形成铆头，从而实现连接。
四、铆接工具铆接工具是进行铆接的必备设备，常见的铆接工具有手动铆钉枪、气动铆钉枪、液压铆钉枪等。
这些工具能提供足够的压力和动力，使铆钉或铆帽能够正确地进入工件孔中，并形成稳固的连接。
五、铆接过程铆接的基本过程包括准备工作、孔洞加工、铆接装配和检验等步骤。
在准备工作中，需要选择合适的铆接材料和工具，并对工件进行清洁和表面处理。
孔洞加工是制造工件孔洞的过程，需要根据铆接材料和工件的要求选择合适的加工方式，如钻孔、冲孔等。
铆接装配是将铆钉或铆帽通过铆接工具按照一定的顺序和力度固定在工件上。
在此过程中，需要注意保持工件的对齐和平衡，确保铆接质量。
检验是铆接后的重要环节，通过对铆接连接进行质量检测，如检查铆接头的外观、尺寸、强度等，以确保连接的可靠性和符合要求。
六、铆接优缺点铆接工艺具有许多优点，如连接可靠、承载能力高、结构强度好等。
此外，铆接还具有抗振动、抗腐蚀、易于自动化等特点，适用于各种工况和环境要求。

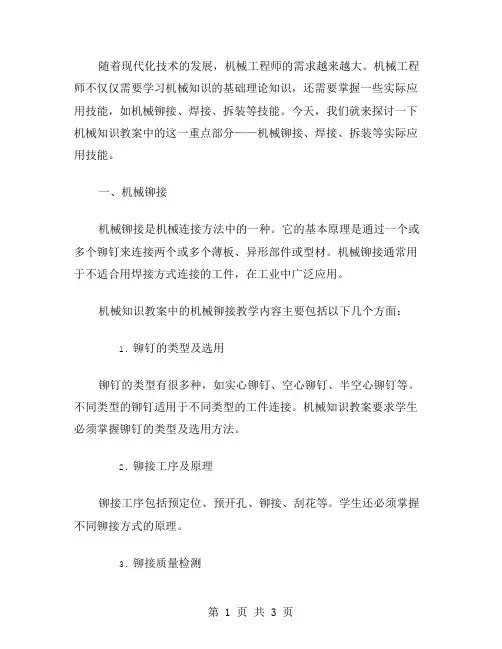

机械知识教案：多方位讲解机械铆接、焊接、拆装等实际应用技能,帮你成为专业机械工程师。
随着现代化技术的发展，机械工程师的需求越来越大。
机械工程师不仅仅需要学习机械知识的基础理论知识，还需要掌握一些实际应用技能，如机械铆接、焊接、拆装等技能。
今天，我们就来探讨一下机械知识教案中的这一重点部分——机械铆接、焊接、拆装等实际应用技能。
一、机械铆接机械铆接是机械连接方法中的一种。
它的基本原理是通过一个或多个铆钉来连接两个或多个薄板、异形部件或型材。
机械铆接通常用于不适合用焊接方式连接的工件，在工业中广泛应用。
机械知识教案中的机械铆接教学内容主要包括以下几个方面：1.铆钉的类型及选用铆钉的类型有很多种，如实心铆钉、空心铆钉、半空心铆钉等。
不同类型的铆钉适用于不同类型的工件连接。
机械知识教案要求学生必须掌握铆钉的类型及选用方法。
2.铆接工序及原理铆接工序包括预定位、预开孔、铆接、刮花等。
学生还必须掌握不同铆接方式的原理。
3.铆接质量检测机械知识教案还要求学生掌握铆接质量检测的方法，以保证铆接质量符合国家标准。
二、焊接焊接是一种将两个或多个金属材料加热到熔点或塑性状态，并施加外力使其形成一体的连接方式。
与铆接相比，焊接具有牢固、耐腐蚀等优势。
机械知识教案中的焊接教学内容主要包括以下几个方面：1.焊接种类多种不同的焊接方式适用于不同的工件连接，如手工电弧焊、气体保护焊等。
机械知识教案要求学生熟悉各种焊接种类的特点和适用范围。
2.焊接质量控制学生还需掌握焊接质量控制的方法，以保证焊接质量符合国家标准。
焊接质量控制包括预热温度、焊接参数、焊接材料等方面。
3.焊接后处理焊接后处理是确保焊接质量的重要环节，其中包括除渣、研磨等工序。
学生还需了解焊接后处理的重要性以及各种后处理方法。
三、拆装拆装是机械工程师不可或缺的实际应用技能之一。
拆装包括多种方法和技能，如拆卸螺丝、卸除紧固件等。
机械知识教案中的拆装教学内容包括以下几个方面：1.拆装方法和注意事项各种不同的拆装方法适用于不同的工件拆卸，同时，不同类型的工件也有不同的拆装注意事项。
半圆头铆钉工作原理
半圆头铆钉工作原理
半圆头铆钉是一种常用的固定工具，它的工作原理如下：
1. 准备工作：将需要连接的两个物体放置在合适的位置，并用夹具或手持工具将它们固定住。
保证两个物体之间的接触面平整、干净，没有杂质。
2. 准备半圆头铆钉：选择合适尺寸的半圆头铆钉，一般是根据需要连接的物体厚度选择合适的直径和长度。
确保铆钉的表面光滑，没有锈蚀。
3. 钻孔：使用钻孔工具在两个物体上预先打孔，孔的直径应稍大于半圆头铆钉的直径。
打孔的位置应与需要连结的位置对齐，保证连接的牢固性。
4. 安装半圆头铆钉：将半圆头铆钉的一端插入第一个物体的钻孔中，确保其与第一个物体紧密接触。
然后使用手持或气动铆钉枪，将铆钉的另一端钉入第二个物体的钻孔中。
5. 钉入半圆头铆钉：使用铆钉枪将半圆头铆钉的尾部尾部推动，使其变形，形成一个蘑菇状的头部。
这样头部的宽度会大于钻孔的直径，从而将两个物体紧密连接在一起。
6. 检查连接质量：完成铆钉安装后，用手轻轻扳动连接的两个物体，验证连接是否牢固。
铆钉安装完成后一般无法取下，确保连接的可靠性和持久性。
半圆头铆钉的工作原理基于机械原理，通过变形头部形状来实现连接的牢固性。
它适用于需要固定两个物体的场景，如金属板、塑料板、皮革等材料的连接。
抽芯铆钉原理
抽芯铆钉原理抽芯铆钉是一种常见的连接件，常用于汽车、航空航天、机械设备等领域。
它具有结构简单、安装方便、连接牢固等优点，因此受到了广泛的应用。
那么，抽芯铆钉的原理是什么呢？接下来，我们就来详细了解一下抽芯铆钉的原理。
首先，我们要了解抽芯铆钉的结构。
抽芯铆钉主要由铆钉本体、铆钉套和拉铆钉芯组成。
铆钉本体是一根中空的铆钉，铆钉套是套在铆钉本体上的金属套管，而拉铆钉芯则是插入铆钉本体中的一根芯棒。
在使用时，将抽芯铆钉插入要连接的零件中，然后通过专用的拉铆枪将拉铆钉芯拉动，使其在铆钉套的作用下膨胀，最终形成稳固的连接。
抽芯铆钉的原理主要是依靠拉铆钉芯的拉拔作用来实现的。
当拉铆钉芯被拉动时，它会在铆钉套的作用下逐渐膨胀，填满铆钉套的内腔，同时将铆钉套与铆钉本体之间的空隙填满，从而形成了一个坚固的连接。
这种连接方式不仅能够承受较大的拉力，还能够有效地防止零件的松动和脱落。
另外，抽芯铆钉的原理还与材料的选择有关。
通常情况下，抽芯铆钉的铆钉套和拉铆钉芯都是由高强度的金属材料制成，这样可以确保在连接过程中不会出现材料的变形或损坏，从而保证连接的牢固性和稳定性。
除此之外，抽芯铆钉的原理还涉及到连接过程中的应力传递。
在连接时，拉铆钉芯的拉拔作用会使铆钉套和铆钉本体之间产生一定的压力，这种压力可以有效地将连接零件紧密地固定在一起，从而实现了零件之间的力学传递和负荷分担。
总的来说，抽芯铆钉的原理是通过拉铆钉芯的拉拔作用，结合金属材料的高强度和连接过程中的应力传递，最终实现了零件之间的牢固连接。
这种连接方式不仅具有结构简单、安装方便的优点，而且能够满足不同领域对连接件的高强度和稳定性的要求，因此在工程实践中得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连怡机电科技（上海）有限公司
铆钉机：芯铆钉与半空心铆钉的工作原理
拉铆钉，又称抽芯铆钉/拉钉，材质有铝铆钉，铁抽芯铆钉，不锈钢铆钉等，是利用虎克定律原理，用拉铆钉专用设备将2个结合件夹紧后，将套入的环状套环，金属挤压并充满到带有多条环状沟槽的栓柱的凹槽内，使套环与栓柱严密结合的一种紧固方式。
因此，每根拉铆钉在组装完成后具有相同的紧固力及永不松动等特性。
拉铆钉紧固件可用于一般需栓接或铆接的部件。
由于拉铆钉紧固件所产生的高紧固力、永不松动及高抗剪力等性能，拉铆钉紧固件也经常被用来取代焊接。
拉铆钉按材质种类可分为开口型抽芯铝铆钉、封闭型铝拉钉、不锈钢拉钉和烤漆拉钉，沉头抽芯铆钉等等。
抽芯铆钉常用规格有：3.0mm,3.2mm,3.6mm,3.8mm,4.0mm,4.8mm,5.0mm，长度5-20mm
工作方法：
1.将铆钉单面放已锁好孔构件，钉芯插入到拉铆枪的枪头内，枪头要紧顶铆钉的端面。
2.进行拉铆操作，直至铆钉相反面膨胀，钉芯拉断为止。
3.拉铆完毕。
用于半空心铆接的铆钉机介绍
铆钉机就是指能用铆钉把物品铆接起来机械装备。
铆钉机主要靠旋转与压力完成装配，铆钉机主要应用于需铆钉（中空铆钉、空心铆钉、实心铆钉等）铆合之场合，常见的有气动、油压和电动，单头及双头等规格型号。
而常见的类型主要有自动铆钉机（主要针对半空心铆钉机的铆接，可以自动下料，铆接效率高！）和旋铆机（旋铆机有分为气动旋铆机和液压旋铆机，主要用于实心铆钉、或较大的空心铆钉的铆接）。
用于拉铆钉的铆钉枪介绍
在工程实际应用中，更多使用的是铆钉枪（又称拉铆枪），由工人双手操作，先将铆钉枪拉开，再将铆钉塞入铆钉枪内，对准需锚固的部分（比如竖向轻钢龙骨与天地轻钢龙骨的连接部分），合起铆钉枪，即可达到锚固的效果！
