排水沟与及集水井砌筑技术交底
技术交底：排水沟砌筑工程技术交底
技术交底：排水沟砌筑工程技术交底引言概述：排水沟砌筑工程是建筑工程中非常重要的一项工作，正确的技术交底能够确保工程质量和进度。
在进行排水沟砌筑工程技术交底时，需要注意一些关键点，以确保工程顺利进行。
一、设计要求1.1 确保排水沟设计符合当地的排水标准和要求，考虑当地的降雨量和排水需求。
1.2 确保排水沟的设计能够有效地排水，并且能够避免积水和漫水现象的发生。
1.3 确保排水沟的设计考虑到土壤的稳定性和排水沟的结构强度，以确保工程的安全性和稳定性。
二、材料选用2.1 选择优质的砌筑材料，如水泥、砂子、石子等，确保材料符合相关标准和要求。
2.2 确保砌筑材料的质量和数量符合设计要求，避免因材料问题导致工程质量不达标。
2.3 确保砌筑材料的运输、存放和使用符合相关规定，避免材料受到损坏或污染。
三、施工工艺3.1 确保施工过程中严格按照设计要求和施工图纸进行，避免出现施工偏差或错误。
3.2 确保施工现场的环境整洁和安全，避免因施工环境问题导致工程质量问题。
3.3 确保施工人员具有相关的技术和经验，能够熟练操作施工设备和工具，确保施工质量和进度。
四、验收标准4.1 确保排水沟砌筑工程的验收标准符合相关规定和要求，确保工程质量和安全性。
4.2 确保排水沟砌筑工程的验收过程严格按照相关程序进行，避免出现验收偏差或错误。
4.3 确保排水沟砌筑工程的验收记录完整和准确，记录工程质量和进度，为后续工作提供参考。
五、后期维护5.1 确保排水沟砌筑工程完成后进行相关的维护工作，保持排水沟的畅通和清洁。
5.2 确保排水沟的周围环境整洁，避免因杂物堵塞导致排水沟失效。
5.3 定期对排水沟进行检查和维护，及时发现问题并进行修复，确保排水沟的正常使用。
结论：技术交底是排水沟砌筑工程中非常重要的一环，只有严格按照设计要求和相关规定进行，才能确保工程质量和安全性。
排水沟砌筑工程技术交底需要注意设计要求、材料选用、施工工艺、验收标准和后期维护等方面，以确保工程顺利进行并达到预期效果。

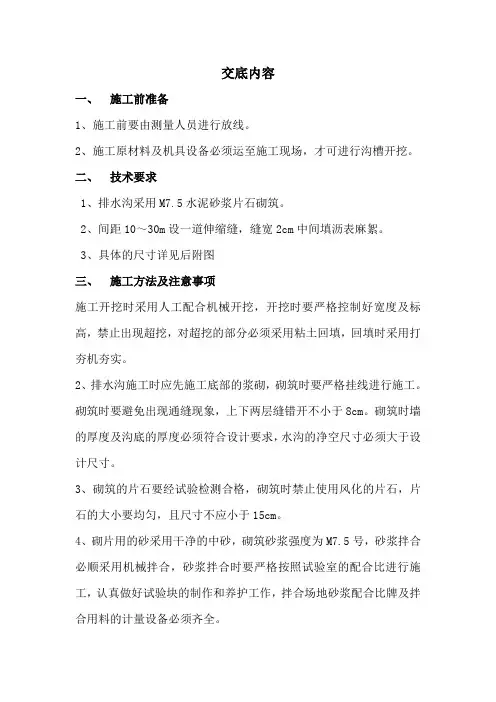

浆砌水沟技术交底
交底内容一、施工前准备1、施工前要由测量人员进行放线。
2、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。
二、技术要求1、排水沟采用M7.5水泥砂浆片石砌筑。
2、间距10～30m设一道伸缩缝，缝宽2cm中间填沥表麻絮。
3、具体的尺寸详见后附图三、施工方法及注意事项施工开挖时采用人工配合机械开挖，开挖时要严格控制好宽度及标高，禁止出现超挖，对超挖的部分必须采用粘土回填，回填时采用打夯机夯实。
2、排水沟施工时应先施工底部的浆砌，砌筑时要严格挂线进行施工。
砌筑时要避免出现通缝现象，上下两层缝错开不小于8cm。
砌筑时墙的厚度及沟底的厚度必须符合设计要求，水沟的净空尺寸必须大于设计尺寸。
3、砌筑的片石要经试验检测合格，砌筑时禁止使用风化的片石，片石的大小要均匀，且尺寸不应小于15cm。
4、砌片用的砂采用干净的中砂，砌筑砂浆强度为M7.5号，砂浆拌合必顺采用机械拌合，砂浆拌合时要严格按照试验室的配合比进行施工，认真做好试验块的制作和养护工作，拌合场地砂浆配合比牌及拌合用料的计量设备必须齐全。
5、堆放拌和好的砂浆禁止直接堆在松散的地面上，下面要铺设铁皮等隔离设施，砂浆应随拌随用，对拌合完堆放时间太久砂浆的应当废弃，禁止用于砌筑施工中。
6、砌筑施工时要严格按挤浆法进行施工，对不符合施工工艺要求和砌筑砂浆不饱満的要返工重做，对砌筑完的水沟应及时洒水养护。
7、沟底及沟顶采用M10号砂浆抹面，抹面的厚度为2cm。
抹面时必须对砌完的片石表面清除浮渣及洒水润湿，避免出现抹完后出现空鼓现象，对因连接不好出现空鼓的抹面要敲除重新抹面，直致符合验收标准。
8、勾缝砂浆采用M10号砂浆，勾缝里全部采用勾凹缝，凹缝的深度约比石头平面深8㎜左右，水沟砌筑时砌缝应均匀，水沟表面的石头不应太小，应使用大小均匀且平整的石砌筑表面。
对于用切割机切割出的面子石，表面平整度及砌缝宽度施工时要严格按要求施工。
三、检测程序及检测方法1、施工的排水沟表面应平整，浆砌的砂浆强度及砼的强度必须合格。
技术交底：排水沟砌筑工程技术交底
技术交底：排水沟砌筑工程技术交底引言概述：排水沟砌筑工程是建筑工程中不可或缺的一部分。
它的主要目的是有效地引导和排除雨水和地下水，以保持建筑物的稳定和安全。
在进行排水沟砌筑工程之前，必须进行技术交底，确保工程的顺利进行。
本文将详细介绍排水沟砌筑工程技术交底的内容和要点。
一、材料准备1.1 材料选择在排水沟砌筑工程中，选择适当的材料至关重要。
首先，需要选择耐久性强、抗腐蚀能力好的材料，如混凝土、砖块或石材。
其次，根据排水沟的设计要求和环境条件，选择合适的材料规格和尺寸。
最后，确保材料的质量符合相关标准和要求。
1.2 材料检查在进行排水沟砌筑工程之前，必须对材料进行仔细检查。
检查包括材料的外观、尺寸、强度等方面。
确保材料没有明显的破损、裂纹或其他缺陷，并且符合设计要求和规范。
1.3 材料储存正确储存材料是确保工程质量的重要环节。
材料应储存在干燥、通风的仓库或堆放区域，远离火源和化学物品。
对于易受潮的材料，如砖块或石材，应进行防潮处理，以免影响工程质量。
二、施工准备2.1 施工方案在进行排水沟砌筑工程之前，必须制定详细的施工方案。
施工方案应包括工程的施工顺序、工期计划、施工方法等内容。
同时，还应考虑到现场环境、安全措施和施工设备等因素。
2.2 施工人员培训为了确保施工质量和安全，必须对参与排水沟砌筑工程的施工人员进行培训。
培训内容包括施工工艺、操作规程、安全注意事项等。
只有经过专业培训的施工人员才能胜任相应的工作，保证工程的顺利进行。
2.3 施工设备准备排水沟砌筑工程需要使用一些特定的施工设备，如挖掘机、砌筑机等。
在进行施工之前，必须确保这些设备的正常运转和安全性能。
同时，还需要对设备进行维护和保养，以保证施工的连续性和高效性。
三、施工过程3.1 地基处理在进行排水沟砌筑工程之前，必须对地基进行处理。
地基处理包括清理、压实和平整地基。
清理地基是为了去除杂物和松散土壤，以保证地基的坚实和稳定。
压实地基是为了增加地基的承载能力和稳定性。
技术交底：排水沟砌筑工程技术交底
技术交底：排水沟砌筑工程技术交底引言概述：排水沟砌筑工程是建造工程中非常重要的一项工作，它能够有效地排除建造物周围的积水，保证建造物的安全和稳定。
本文将详细介绍排水沟砌筑工程的技术交底内容，包括施工前的准备工作、材料选用、施工过程、质量控制和安全注意事项。
一、施工前的准备工作：1.1 确定排水沟的位置和尺寸：在进行排水沟砌筑工程之前，首先需要根据建造物周围的地势和排水需求确定排水沟的位置和尺寸。
这需要考虑到地面的坡度、附近的水源以及排水沟的容量等因素。
1.2 清理施工区域：在进行排水沟砌筑工程之前，需要对施工区域进行清理，清除杂物和障碍物，确保施工的顺利进行。
1.3 安全措施：在进行排水沟砌筑工程之前，需要制定相应的安全措施，包括设置警示标志、划定施工区域、配备必要的安全设备等，以确保施工过程中的安全。
二、材料选用：2.1 砖石材料：在进行排水沟砌筑工程时，常用的材料是砖石。
选择砖石时，应考虑其强度、耐久性和防水性能等因素，以确保排水沟的质量和使用寿命。
2.2 砂浆材料：砌筑排水沟时需要使用砂浆材料，常用的有水泥、石灰和砂等。
选择砂浆材料时，应考虑其黏结性、耐水性和抗冻性等性能，以确保排水沟的坚固和耐久。
2.3 防水材料：为了提高排水沟的防水性能，可以在砌筑过程中添加防水材料，如沥青、聚合物涂料等。
选择防水材料时，应考虑其附着力、耐久性和耐候性等因素。
三、施工过程：3.1 地基处理：在进行排水沟砌筑工程之前，需要对地基进行处理，包括清理地表、夯实地基、修整地面等，以确保排水沟的稳定性和排水效果。
3.2 砌筑排水沟：根据设计要求和施工图纸，按照砌筑工艺进行排水沟的砌筑。
砌筑过程中要注意砖石的罗列顺序、砂浆的浇注和挤压等，确保排水沟的坚固和密实。
3.3 排水沟的修整和验收：在排水沟砌筑完成后，需要对排水沟进行修整和验收。
修整包括清理砌筑过程中的杂物和砂浆残渣，验收包括检查排水沟的平整度、水平度和防水性能等，以确保排水沟的质量和使用效果。

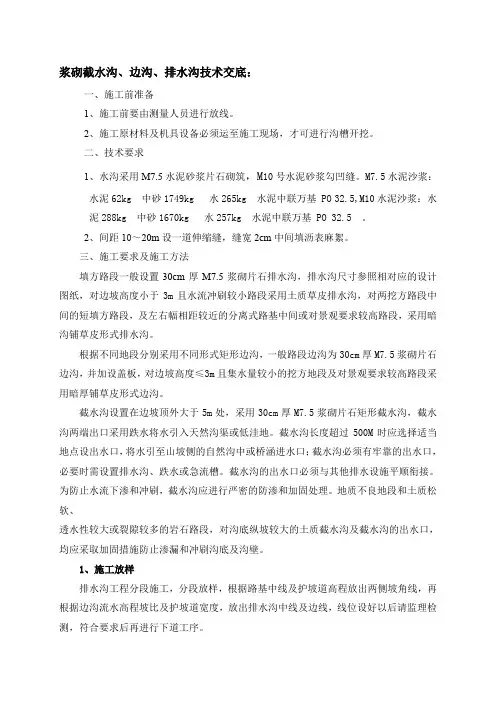

浆砌截水沟、边沟、排水沟技术交底
浆砌截水沟、边沟、排水沟技术交底：一、施工前准备1、施工前要由测量人员进行放线。
2、施工原材料及机具设备必须运至施工现场，才可进行沟槽开挖。
二、技术要求1、水沟采用M7.5水泥砂浆片石砌筑，M10号水泥砂浆勾凹缝。
M7.5水泥沙浆：水泥62kg 中砂1749kg 水265kg 水泥中联万基 PO 32.5,M10水泥沙浆：水泥288kg 中砂1670kg 水257kg 水泥中联万基 PO 32.5 。
2、间距10～20m设一道伸缩缝，缝宽2cm中间填沥表麻絮。
三、施工要求及施工方法填方路段一般设置30cm厚M7.5浆砌片石排水沟，排水沟尺寸参照相对应的设计图纸，对边坡高度小于3m且水流冲刷较小路段采用土质草皮排水沟，对两挖方路段中间的短填方路段，及左右幅相距较近的分离式路基中间或对景观要求较高路段，采用暗沟铺草皮形式排水沟。
根据不同地段分别采用不同形式矩形边沟，一般路段边沟为30cm厚M7.5浆砌片石边沟，并加设盖板，对边坡高度≤3m且集水量较小的挖方地段及对景观要求较高路段采用暗厚铺草皮形式边沟。
截水沟设置在边坡顶外大于5m处，采用30cm厚M7.5浆砌片石矩形截水沟，截水沟两端出口采用跌水将水引入天然沟渠或低洼地。
截水沟长度超过500M时应选择适当地点设出水口，将水引至山坡侧的自然沟中或桥涵进水口；截水沟必须有牢靠的出水口，必要时需设置排水沟、跌水或急流槽。
截水沟的出水口必须与其他排水设施平顺衔接。
为防止水流下渗和冲刷，截水沟应进行严密的防渗和加固处理。
地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段，对沟底纵坡较大的土质截水沟及截水沟的出水口，均应采取加固措施防止渗漏和冲刷沟底及沟壁。
1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2、施工方法（1）、沟槽开挖护坡道碾压以后，放好边沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
钢筋混凝土排水沟技术交底4篇
钢筋混凝土排水沟技术交底4篇第1篇现浇钢筋混凝土排水沟施工技术交底第2篇现浇钢筋混凝土排水沟技术交底第3篇现浇钢筋混凝土排水沟-技术交底第4篇现浇钢筋混凝土排水沟施工-技术交底【第1篇】现浇钢筋混凝土排水沟施工技术交底一、施工预备一）、技术预备1、仔细审核施工图纸及设计说明，并办理图纸会审记录。
2、仔细编制施工组织设计（方案）3、施工前应根据图纸标明的现况位置在施工。
4、水沟施工前，必需验槽，经签认合格后方可进行下道工序施工。
市政基础议施工程杖术亥底记录5、依据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对掌握桩进行加密和爱护。
6、对原材料和半成品进行检验、试验。
二）、材料要求1、水泥：水泥宜采纳一般硅酸盐水泥。
水泥应具有出厂合格证和检验报告单，进场后应取样复试合格，其质量符合国家现行标准的规定和设计要求。
2、钢筋(1)钢筋出厂时应有产品合格证和检验报告单，钢筋的品种、级别、规格，应符合设计要求。
钢筋进场时应抽取试件做力学性能检验，其质量必需符合国家现行标准《钢筋混凝土用热轧带肋钢筋》（gb 1499)等的规定。
(2)钢筋不得有严峻的锈蚀、麻坑、劈裂、夹砂、夹层等缺陷。
(3)钢筋应按类型、直径、钢号、批号等条件分别堆放，并应避开油污、锈蚀。
(4)当发觉钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学分析或其他专项检验。
3、砂：宜选用质地坚硬、级配良好的中粗砂，其含泥量不应大于3%。
4、石子：石子最大粒径不得大于结构截面最小尺寸的1/4，不得大于钢筋最小净距的3/4，且不得大于40mm。
其含泥量不得大于1％，吸水率不应大于1.5%。
5、混凝土拌合用水：宜采纳饮用水。
当采纳其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》（jgj 63）的规定。
三）、机具设备1、机械：混凝土搅拌机、混凝土搅拌运输车、机动翻斗车、钢筋切断机、钢筋调直机、钢筋弯曲机、电锯、电刨、电焊机等。
排水沟安全技术交底
1、基本要求 1.1 砌体砂浆配合比准确，砌缝内砂浆均匀饱满，勾缝密实。 1.2 浆砌片石的质量和规格应符合设计要求。 1.3 基础中缩缝应与墙身缩缝对齐。 1.4 砌体抹面应平整、压光、直顺，不得有裂缝、空鼓现象。
2、实测项目 项次
表1 检验项目及标准
检查项目
规定值或允许偏差
1
设置范围
±200mm
2
沟底高程（㎜）
±20
3
沟底坡度
5%设计坡度
4
沟底平整度
±15mm
5
宽度
+50mm、-20mm
6
深度
+100mm、-30mm
7
铺砌厚度
3、外观鉴定 3.1 砌体内侧及沟底应平顺。 3.2 沟底不得有杂物。 六、注意事项
-10%设计厚度
1、排水沟必须分段施工，分段成型。在雨季，为使基坑免遭雨水 浸泡，严禁长段开挖，且做好临时排水设施。
编号： 合同段：
交底工序或工 程名称
路基排水沟
交底时间
参加对象
各施工队
参加人 数
交底人
交底内容：
一、工程概况 本工程排水沟结构型式为浆砌片石排水侧沟，局部路段根据情况适 当加大排水沟尺寸。 二、施工工艺流程
பைடு நூலகம்
图2 浆砌排水沟施工工艺流程图
四、施工方法 1、测量放样 浆砌排水沟工程采用分段施工，分段放样。按设计参数放出排水沟 中线，再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出。通 过沟底高程、沟底纵坡确定开挖深度。线位设好以后请监理工程师检 测，符合要求后再进行下道工序。 2、基坑开挖 利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机 械开挖，自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底
排水沟技术交底
6、抹面
排水沟内表面按设计进行M10砂浆抹面，以防雨水渗漏，并增加结构物的美观。首先将砌体表面进行修整、清扫，保持砌体表面干净，并洒水湿润。然后挂线抹灰，砂浆厚度为2～3厘米，并及时对抹面进行收光，以保证砌体内表面光滑、洁净，接槎平整，线角顺直、清晰。
对基底软弱或土质不良地段，可采取换填法进行处理：挖除软土，抽出坑内积水，换填砂砾、碎石、矿渣或灰土等质量较好的材料，以扩散基地压应力，使之均匀的传递到下卧软弱土层中。换填材料最大粒径以5cm为宜，并进行分层铺筑、夯实，分层厚度一般为20cm。
3、砂浆的拌制、运送
⑴砂浆的的拌制
砂浆配料应准确，搅拌应均匀、充分。砂浆采用机械拌和，机拌时，宜先将每盘料3/4的用水量、1/2的用砂量与全部水泥放在一起稍加拌和，然后陆续加入每盘剩余的砂和水。搅拌时间不小于2.5min,一般为3~5min，时间过短或过长均不适宜，以免影响砌筑质量。砂浆随拌随用，并保持适宜稠度；在砂浆初凝前使用完毕。目前采用现场拌和，必须按设计配合比进行拌制，现场需放有并使用灰盘、称、料筒及相应工具，应明确张贴配合比数据。
7、砌体的养护
⑴不可在砌体上抛掷或凿打石块。已砌好但砂浆尚未凝结的砌体，不可使其承受荷载。
⑵如所砌石块在砂浆凝结后有松动现象，应予以拆除，刮净砂浆，清洗干净后，重新安砌。拆除和重砌时，不得撞动邻近石块。
⑶新砌圬工告一段落或在收工时，须用浸湿的草帘、麻袋等覆盖物将砌体盖好。一般气温条件下，在砌完后的10~12h以内，炎热天气在砌完后2~3h以内即须洒水养护。养护时间一般不少于7d。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量控制措施
1.随压随抹，初凝结束后约4小时。覆盖塑料薄膜养护。
2.强度达到后，及时进行检查。对不符合要求（如开裂）的垫层，按照规定进行返工处理。
安全文明施工
1．混凝土浇注时注意周围环境，四周防止杂物从上部落下。
2．夜间施工时，必须减小噪声，防止扰民。
3.现场不能有混凝土遗洒现象，应派专人进行监督。
4.做好边坡防护工作，防止发生坠落及物体掉进基坑砸伤人员事件。
交底人
1.1、P.O.32.5水泥、灰砂砖、中砂、直径Ф50mm塑料管。
1.2、主要机具：切割机、夹具、手锯、大铲、小铲、小撬棍、手推车、灰斗、砂浆搅拌机、靠尺、水平尺等。
2．作业ห้องสมุดไป่ตู้件：
2.1、基槽已开挖完毕，基槽标高已降至-9.20米。
2.2、测量人员已放出基槽位置线等。并经验线符合图纸设计要求，预检合格。
柳州九洲大厦
工程部位
基础
接收交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量验评标准
排水沟做法详图
交底人：
建筑安装工程
技术交底单
施工单位：中铁建设集团柳州九洲大厦项目部填发日期：年月日
建设单位
柳州九洲天龙房地产有限公司
单位工程名称
柳州九洲大厦
工程部位
基础
接收交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量验评标准
11．砌块上下皮应错缝搭砌，搭砌长度一般为砌块的1／2，不得小于砌块长度的1／3，也不应小于120mm。
12．抹灰：要求抹灰厚度不小于20mm，表面抹光处理，均匀平整。
13．严格按照设计尺寸清理集水坑底与坑四周，严格控制垫层标高。集水坑坑底、坑顶、斜坡边角均抹成半径50mm的圆弧角，并压光。
14.每施工完一道工序必须经过项目质检验收合格后，方可进行下道工序。
10．砌体就位与校正：灰砂砖砌筑前一天应浇水润湿，冲去浮尘，清扫表面的杂物后方可吊运到位，每层开绐时应从排水沟转角处开始砌筑。砌筑时应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和表面平整度。砌体安装时起吊砌块应避免偏心，使砌块底面能水平下落，就位时由人手扶控制，对准位置，缓缓下落，经小撬棍微撬，用托线板挂直，到校正为止。
建设单位
柳州九洲天龙房地产有限公司
单位工程名称
柳州九洲大厦
工程部位
基础
接收交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量验评标准
集水井现场布置图
交底人：
建筑安装工程
技术交底单
施工单位：中铁建设集团柳州九洲大厦项目部填发日期：年月日
建设单位
柳州九洲天龙房地产有限公司
单位工程名称
交底人：
建筑安装工程
技术交底单
施工单位：中铁建设集团柳州九洲大厦项目部填发日期：2011年1月7日
建设单位
柳州九洲天龙房地产有限公司
单位工程名称
柳州九洲大厦
工程部位
地基与基础
接收交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量验评标准
9．铺砂浆：将搅拌好的砂浆用手推车运至砌筑点，在灰砂砖就位前，用大铲、灰勺进行分块铺灰，每砌一块砖铺一次砂浆。
6.根据标高控制线人工清土至设计标高，测量班校核标高点是否被破坏，及时校正。
7.基土表面应清理干净，特别是槽边掉下的虚土，风吹入的纸片、塑料袋等垃圾杂物。不能及时浇筑混凝土时，用彩条布覆盖，防止塌槽。
8. 浇筑垫层：浇筑C15混凝土100mm厚。人工清槽结束立即浇筑垫层，沟槽基底暴露时间不可过长。按照配合比搅拌C15混凝土，浇筑完成后抹平。也可采用商品混凝土。
建筑安装工程
技术交底单
施工单位：中铁建设集团柳州九洲大厦项目部填发日期：2011年1月7日
建设单位
柳州九洲天龙房地产有限公司
单位工程名称
柳州九洲大厦
工程部位
地基与基础
接收交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量验评标准
排水沟及集水井砌筑技术交底
一、施工准备
1．主要机具及材料：
2.3、排水沟及集水井底浇筑垫层C15，符合设计配合比要求。
2.4、搭设好操作和卸料架子。
二、操作工艺
1.工艺流程：
土方开挖完成人工清槽垫层浇筑砌块就位砖模砌筑、埋设排水管砂浆抹灰质量自检项目抽检报请验收交付使用
2.标高控制：由测量班根据施工图做好标高控制点，在坡面打6个钢筋棍控制标高，施工队拉小白线控制标高；
3.排水沟、集水井放线：施工前测量工应根据建筑图放出排水沟边线、集水井位置线；
4.质量要求：表面抹平压光，初凝后，覆盖塑料薄膜或洒水养护。
5.垫层施工：测量班放好基槽的标高控制线：在基础上每4.5m插钢筋棍，四周各一个，中间一个，在钢筋棍上用红油漆作好标记，拉小白线，向下100mm为垫层混凝土的底面。
三、质量控制标准
1.混凝土密实。
2.无缝隙无夹渣层。
3.表面平整光滑，无抹子印、脚印。
4.水平及垂直误差不超过10mm。
四、排水沟及集水井布置图
排水沟沿场地四周布置，集水井适宜设置在拐角处，共4个，具体按现场条件而定。若现场积水较多，可增加集水井数量。
交底人：
建筑安装工程
技术交底单
施工单位：中铁建设集团柳州九洲大厦项目部填发日期：年月日
