高温合金的基本知识和应用
高温合金的材料研究与应用
高温合金的材料研究与应用高温合金是指在高温下具有一定稳定性和优异性能的合金。
由于其在高温下表现出色，被广泛应用于航空航天、能源、化工、石油等领域。
随着人们对于高温合金的需求越来越高，高温合金的材料研究也日益重要。
一、高温合金应用高温合金在航空航天领域中使用广泛。
超音速飞机上需要经受高温和高速气流的冲击，因此需要使用高温合金来制造引擎和发动机部件。
长期以来，国家飞行器制造公司采用国外高温合金为主，但近年来，国内也开始大规模生产自主研发的高温合金材料，并且已经向国内的航空制造企业供货。
在能源领域，高温合金也起着重要的作用。
例如，核反应堆的组件、石化厂的反应器内衬以及钢铁炼化设备等，都要求材料在高温高压和腐蚀环境下，保持较好的性能稳定性和耐腐蚀性。
此外，高温合金还可以应用于地质勘探。
地质勘探中采用高温合金制作孔板、石英筒和钻头等，可以提高勘探的效率和成功率。
二、高温合金研究高温合金的研究是一项复杂、系统的研究工作，需要多个学科的知识支撑。
材料科学，包括冶金、化学、物理等学科，是其中最为关键的部分。
通过对高温下物质行为的深入认识，可以为高温合金材料的制备、性能设计和应用提供科学的理论依据。
材料制备是高温合金研究的重要组成部分。
高温合金制备的关键是合金中所含的各元素的比例、纯度和组织结构。
通过控制这些因素，可以调整材料的性能。
例如可以通过改变高温合金微观组织结构来改变其强度和塑性等力学性能。
高温合金的性能设计也是研究的关键。
高温合金的性能包括抗拉强度、抗蠕变能力、抗氧化能力、抗腐蚀性等。
高温合金的设计应该根据使用场景选择不同的元素配比和处理工艺。
例如，强度要求高、蠕变率要求低的高温合金，通常采用沉淀硬化的设计方案，而氧化和耐腐蚀性较好的要求，更多依赖于表面涂层的选择。
三、高温合金展望目前，高温合金的研究主要是应用于火箭发动机、核电等领域。
然而，随着中国制造业的快速发展，更多的工业生产领域都需要材料具备高温高压耐久性，特别是新材料、新工艺的崛起，加快了高温合金的替代和创新研究的步伐。
高温合金的应用
高温合金的应用
高温合金是一种特殊材料，其主要特点是可以在高温环境下保持较好的力学性能和化学稳定性。
这种材料广泛应用于航空、航天、能源等领域。
在航空领域，高温合金被广泛用于制造发动机、涡轮叶片、燃烧室等部件。
这些部件需要在高温、高压、高速等极端环境下工作，而高温合金的力学性能和化学稳定性能恰好满足了这些要求。
在航天领域，高温合金应用于制造火箭发动机、航天器热保护材料等。
在火箭发动机中，高温合金可以承受高温高压的燃烧气体，保证发动机的正常运行。
在航天器热保护材料中，高温合金可以承受高温高速的气流冲击，保护航天器不受热损伤。
在能源领域，高温合金应用于制造燃气轮机、核电站等设备。
燃气轮机需要在高温高压的燃烧气体中工作，而高温合金可以保证轮机的稳定运行。
核电站中的核反应堆也需要使用高温合金来承受高温高压的工作环境。
总之，高温合金是一种非常重要的特种材料，其广泛应用于航空、航天、能源等领域。
未来随着科技的不断发展，高温合金的应用领域还将不断拓展。
- 1 -。
高温合金材料生产与应用研究

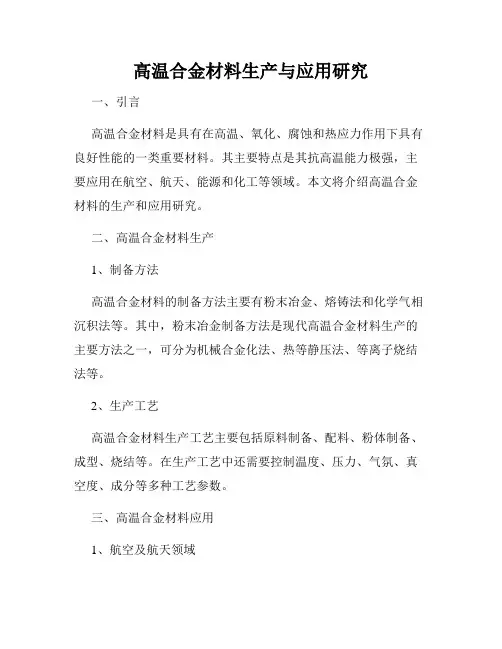

高温合金材料生产与应用研究一、引言高温合金材料是具有在高温、氧化、腐蚀和热应力作用下具有良好性能的一类重要材料。
其主要特点是其抗高温能力极强，主要应用在航空、航天、能源和化工等领域。
本文将介绍高温合金材料的生产和应用研究。
二、高温合金材料生产1、制备方法高温合金材料的制备方法主要有粉末冶金、熔铸法和化学气相沉积法等。
其中，粉末冶金制备方法是现代高温合金材料生产的主要方法之一，可分为机械合金化法、热等静压法、等离子烧结法等。
2、生产工艺高温合金材料生产工艺主要包括原料制备、配料、粉体制备、成型、烧结等。
在生产工艺中还需要控制温度、压力、气氛、真空度、成分等多种工艺参数。
三、高温合金材料应用1、航空及航天领域高温合金材料在航空领域中主要应用于发动机、燃烧室、涡轮、叶片、气门、推力矢量喷口等部件中。
这些部件需要承受高温、高压、高速等极为严酷的工作环境，高温合金材料能确保其稳定运行，提升安全性和可靠性。
在航天领域中，高温合金材料还用于火箭、卫星等部件。
2、能源领域高温合金材料在能源领域中主要用于电站、热电站、石油钻机、海洋平台等能源设备。
高温合金材料还可用于核电站、火力发电厂等高温、腐蚀、高压环境中。
3、化工领域高温合金材料在化工领域中可用于生产或储存各种化学品，如硫酸、盐酸等。
此外，高温合金材料还可用于制造化工设备，如反应釜、蒸发器、管道等。
四、高温合金材料未来发展趋势随着航空、航天、能源等领域的不断发展，对高温合金材料的需求也将不断增加。
未来高温合金材料的发展方向有以下几个方面：1、提升合金材料的性能指标，如耐高温、耐氧化、耐腐蚀等。
2、探究新的制备方法，如分子束外延法、束流沉积法等，以提高制备效率和材料性能。
3、进一步应用高温合金材料于其他领域，如汽车、交通、医疗等。
总结高温合金材料生产与应用研究是一个复杂且重要的领域。
生产工艺中需要控制多种参数，应用领域也十分广泛，未来发展前景可观。
我们相信通过持续的研究和创新，高温合金材料会为人们的生产和生活带来更多的好处。
高温合金材料在航空发动机中的应用
高温合金材料在航空发动机中的应用一、引言随着航空业的快速发展，航空工程师们对于发动机的性能提出了更高的要求。
而高温合金材料应用于发动机领域，不仅能满足这些要求，而且还有着很高的性能稳定性和安全性。
因此，在航空发动机中广泛使用高温合金材料的需求越来越高。
二、高温合金材料的定义高温合金是一种在高温环境下具有较好的稳定性和高温强度的合金。
通常，高温合金材料是由镍或钴为基础金属，添加了铬、铝、钛、钨、铌等元素组成的。
其主要属性是高温下的强度、韧性、耐腐蚀性和抗疲劳性。
三、高温合金材料在航空发动机中的应用1.燃烧室高温合金材料被广泛用于燃烧室中。
燃烧室是航空发动机中的核心部件之一。
燃烧室内高温、低压、强氧化性的燃烧环境使得该部件受到高温热应力和氧化腐蚀的危害。
高温合金材料凭借其较高的强度、较好的韧性和耐热性，能够满足高温、高压的工作环境；也能够避免长时间在高温、低压、强氧化性燃烧环境中出现氧化腐蚀。
2.涡轮叶片涡轮叶片是航空发动机中的关键部件，需要承受高速旋转和高温、高压气流的冲刷。
利用高温合金材料制造的叶片，能够更好地承受这种高温、高压工况。
目前，热障涂层技术与高温合金材料结合的涡轮叶片已成为航空发动机中的核心零件。
3.喷气推进器高温合金材料可用于制造喷气推进器，此类推进器可以使得动力更加强劲，噪音降低，性能更为优异，因此在军用和民用航空发动机领域得到了广泛应用。
四、总结高温合金材料在航空发动机中的应用，丰富了叶片、燃烧室、涡轮和喷气推进器的材料选择，拓宽了航空发动机的性能和应用范围。
未来，我们需要不断研究开发新型的高温合金材料，以满足航空工程领域更高的要求。
高温合金熔炼工艺
高温合金熔炼工艺一、引言高温合金是一种特殊的合金材料，通常用于制造航空航天领域的零部件，如发动机涡轮叶片、导向叶片等。
由于高温合金具有优异的高温强度、耐氧化性和耐腐蚀性，因此在航空航天领域具有重要的应用价值。
高温合金的熔炼工艺对于材料的性能和质量具有重要影响，因此需要采取一系列严格的工艺控制措施，以确保高温合金材料的质量和性能。
二、高温合金的特性及应用高温合金是一种特殊的金属材料，具有优异的高温强度、耐腐蚀性和耐氧化性。
由于其优异的性能，高温合金广泛应用于航空航天领域，如航空发动机、航天器零部件等。
高温合金通常由镍、铬、钴等金属元素组成，具有高温下的良好机械性能和耐热性能，因此在航空航天领域具有重要的应用价值。
三、高温合金熔炼工艺1.原材料选取：高温合金的熔炼工艺首先需要选择优质的原材料，通常采用超高纯度的金属粉末作为原料，确保合金的成分和纯度符合要求。
2.合金配方设计：根据高温合金的使用要求和性能要求，设计合金的配方，确定各种金属元素的配比和添加量。
合金的配方设计对于材料的性能和品质具有重要影响，需要进行严格的控制。
3.熔炼工艺控制：高温合金的熔炼需要通过真空熔炼、气氛保护熔炼等特殊的工艺控制手段，确保合金材料在高温下保持纯净，避免氧化和杂质的混入。
4.精炼处理：熔炼后的高温合金需要进行精炼处理，通过真空脱气、气氛调节等工艺手段，进一步提高合金的纯度和质量，确保材料的性能优良。
5.铸造成型：熔炼后的高温合金通过静压成型、热压铸造等工艺手段，制备成各种形状和尺寸的零部件，符合航空航天领域的使用要求。
6.热处理工艺：高温合金的热处理工艺对于材料的组织和性能具有重要影响，通过调控热处理参数，提高合金的强度、硬度和耐热性能。
7.检测和质量控制：高温合金的熔炼工艺需要进行严格的检测和质量控制，通过金相分析、显微组织观察、化学成分分析等手段，确保合金材料的质量和性能符合要求。
四、高温合金熔炼工艺的发展趋势1.现代化设备的应用：随着科学技术的不断进步，高温合金熔炼工艺的设备和工艺控制手段不断更新换代，采用先进的真空熔炼设备、气氛保护装置等现代化设备，提高熔炼工艺的精度和稳定性。
高温合金材料的应用-ppt课件.pptx
课件
谢谢！！！
2.合理选择刀具结构形式与几何参数
为了提高刀具刚性防止切削振动，一般需要可采用整体式硬质合金刀 具。 为了获得刃口锋利的刀片，要采用合理刀片刃磨的方法，提高刀片的 刃磨质量。 切削高温合金时，为了减小塑性变形，减小切削力，降低切削温度和 减小加工硬化，应在保证刀刃强度前提下，尽量选用正前角(30．100)， 当切削速度较高时，可以采用负前角。对于薄壁零件宜选用较大前角。
课件
改善高温合金的切削加工性的方法----传统方法
1.选择合适的刀具材料
切削高温合金应刀具，只有在车削断续表面和复杂型面时，才使用高 性能高速钢刀具。常选用YG类及含Ta(N选用耐热性好、抗弯强度高、耐磨、 导热性好、抗粘结性好的刀具材料。连续车削应采用硬质合金b)C的YG类 硬质合金，以减少与工件材料中钛(Ti)元素的亲和作用，减小刀具的粘结 磨损和扩散磨损。推荐牌号：YC,6，YC,6A，643，726，813，YM051， YM052等。
FWP14
FWP14
FWS10
WP7系列、WP13系列 WZ9、WJ9、WS11、WZ6、WP8 WP7系列、WP13系列
WP7、WP13系列、WZ9、WS11、WZ6、WP6甲、FWP14
WZ9、WP6、WZ6、WP7甲、WP7系列、WP13系列、FWP14、FWS10、WZ6
FWP14、FWS10、FWS10、YGY
课件
3.合理设置切削参数
在高温合金加工过程中，随着切削速度的增加，切削温度将会升高。 为避免切削温度过高，应采用较低的切削速度。
4.正确选择切削液
一般加工高温合金，宜选用极压油类，以降低刀具一切屑接触面产生 的粘结磨损。但为防应力腐蚀降低疲劳强度，加工镍基高温合金不宜用硫 (s)系极压切削液，可用乳化液、透明水基切削液。
高温合金的基本知识和应用
高温合金的基本知识和应用一、高温合金是指在600度以上的高温下承受复杂的应力，而能很好发挥它的力学和化学性能的一种合金。
二、常用的高温合金牌号有GH3030、GH2132、GH3039、GH3044、GH3128、GH4169、GH4145、GH333三、化学成分另外附有表格。
四、几种最常用的高温合金的材质和力学性能：GH2132(GH132)时效硬化型铁基合金产品牌号：GH2132(GH132/IncoloyA-286/S66286)产品规格：Φ3-350mm执行标准：ASTM B160,B164,B166,B408,B425,B574,GB149921、GH2132钢的特性该合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。
在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。
1.GH2132相近牌号A-286 P.Q.A286 UNSS666286(美国)、ZbNCT25(法国)、X5NiCrTi26-15、1.4980、1.4944(德国)2.GH2132生产执行标准3.GH2132工艺性能与要求：1)、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。
2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3)、合金具有满意的焊接性能。
合金于固溶状态进行焊接，焊后进行时效处理。
4.GH2132 金相组织结构:该合金在标准热处理状态下，在γ基体上有球关均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。
2、GH2132 化学成份：（GB/T14992-1994）3、GH2132力学性能（在20℃检测机械性能的最小值）4、GH2132 物理性能5、用途在650℃以下具有高的屈服强度和持久、蠕变强度,并且具有较好的加工塑性和满意的焊接性能。
适合制造在650℃以下长期工作的航空发动机高温承力部件，制造汽车航空发动机和工业燃气涡轮机上的零部件，加力燃烧室、紧固件等。
高温合金材料研究及其在航空发动机中的应用
高温合金材料研究及其在航空发动机中的应用一、高温合金材料的概述高温合金材料是指在高温下具有不同程度抗氧化、耐腐蚀、机械性能和热物性能的金属材料。
常见的高温合金材料包括镍基、铜基、钴基、铁基等多种。
这些材料常用于制造航空发动机、核电站、化工设备和航天器等高温环境下的零部件。
由于高温合金材料的高温强度和耐腐蚀性能较好，因此在航空发动机中有着重要的应用。
二、高温合金材料的分类1. 镍基高温合金：镍基高温合金具有优异的高温性能，其在700℃以上的高温下具有较好的高温强度、耐蠕变性和抗氧化腐蚀性能。
因此在制造高温零部件中广泛应用。
其主要应用于航空发动机叶片、涡轮盘和燃烧器等高温零部件。
2. 铜基高温合金：铜基高温合金主要以铜为主体，添加了一些其他元素合金而成。
它具有优秀的高温高强度、高硬度、抗蠕变性能和抗氧化性能，在制造高温零部件中得到广泛应用。
它主要用于喷气发动机叶盘、涡轮盘、热交换器和汽轮发电机等。
3. 钴基高温合金：钴基高温合金强度高，具有较高的耐腐蚀性和耐磨损性，因此在高温和强腐蚀性环境下应用广泛。
由于钴基高温合金的成本较高，因此只应用于特定的领域，如高压液氧涡轮机和航空、航天设备中的高温零部件等。
4. 铁基高温合金：铁基高温合金以铁元素为主体，加入适量的铬、钨、钼等元素。
其具有较好的高温强度和抗氧化性能，在航空发动机、热电站和石化设备等高温领域得到广泛应用。
三、高温合金材料的制备1. 熔铸法：熔铸法是将各种合金材料按照一定比例混合后放入熔炉中熔化，并进行精炼和浇铸成型的方法。
它可以制备各种形状的高温合金材料，在制造大规模的、不同形状的精密零部件时，熔铸法具有优越性。
2. 粉末冶金法：粉末冶金法是一种直接在原位反应产生高温合金材料的方法。
该方法可以在制造高温合金材料时控制合金中的微量元素，并在材料中产生微观尺寸的粉末。
它可以制备出各种材料的粉末，随后使用冷压、模压、等静压等方法制备出各种形状的零部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高温合金的基本知识和应用
一、高温合金是指在600度以上的高温下承受复杂的应力，而能很好发挥它的力
学和化学性能的一种合金。
二、常用的高温合金牌号有GH3030、GH2132、GH3039、GH3044、GH3128、GH4169、
GH4145、GH333
三、化学成分另外附有表格。
四、几种最常用的高温合金的材质和力学性能：
GH2132(GH132)时效硬化型铁基合金
产品牌号：GH2132(GH132/IncoloyA-286/S66286)
产品规格：Φ3-350mm
执行标准：ASTM B160,B164,B166,B408,B425,B574,GB14992
1、GH2132钢的特性
该合金是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。
在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。
1.GH2132相近牌号
A-286 P.Q.A286 UNSS666286(美国)、ZbNCT25(法国)、X5NiCrTi26-15、1.4980、
1.4944(德国)
2.GH2132生产执行标准
3.GH2132工艺性能与要求：
1)、该合金具有良好的可锻性能，锻造加热温度1140℃，终锻900℃。
2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3)、合金具有满意的焊接性能。
合金于固溶状态进行焊接，焊后进行时效处理。
4.GH2132 金相组织结构:
该合金在标准热处理状态下，在γ基体上有球关均匀弥散的NI3(Ti,Al）型γ'相以及TiN,TiC,晶界有微量的M3B2，晶界附近可能有少量η相和L相。
2、GH2132 化学成份：（GB/T14992-1994）
3、GH2132力学性能（在20℃检测机械性能的最小值）
4、GH2132 物理性能
5、用途
在650℃以下具有高的屈服强度和持久、蠕变强度,并且具有较好的加工塑性和满意的焊接性能。
适合制造在650℃以下长期工作的航空发动机高温承力部件，制造汽车航空发动机和工业燃气涡轮机上的零部件，加力燃烧室、紧固件等。
GH3039 固溶强化型镍基合金
产品牌号：GH3039/GH39
产品规格：Φ3-350mm
执行标准：ASTM B160,B164,B166,B408,B425,B574,GB14992
1、GH3039钢的特性
GH3039为单相奥氏体型固溶强化合金，在800℃以下具有中等的热强性和良好的热疲劳性能，1000℃以下抗氧化性能良好。
长期使用组织稳定，还具有良好的冷成形性和焊接性能。
1.GH3039相近牌号：
Зи602，XH75MБTЮ(俄罗斯)
2，产品形态
棒材、丝材、带材、板材、锻件、环型件、管材等
3.产品执行标准
4.GH3039 金相组织结构：
该合金在固溶状态为单相奥氏体，并含有少量Ti（CN）、NbC及M23C6碳化物。
5.GH3039工艺性能与要求：
1)、该合金具有良好的热加工工艺塑性，变形性能良好。
锻造加热温度1170℃，终锻900℃。
2)、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3)、合金可以用氩弧焊、点焊或缝焊方法焊接，其焊接性能优良，氩弧焊裂纹倾向性小。
4)、热处理后，零件表面氧化皮可用吹砂或酸洗方法清除。
2、GH3039化学成分(数据来源于GB/T14992-94)
3、GH3039物理性能：
密度
g/cm 3
熔点 ℃ 热导率
λ/（W/m
•℃）
比热容 J/kg •℃ 弹性模量
GPa 剪切模量
GPa
电阻
率 μΩ•m 泊松比 线膨胀系数 a/10-6℃-1
8.3
13.8
（100℃）
544
196
1.18
11.5（
20~100℃） 4、GH3039力学性能：（在20℃检测机械性能的最小值）
热处理方式 抗拉强度σb/MPa 屈服强度σp0.2/MPa
延伸率σ5 /% 布氏硬度 HBS 固溶处理 735
40
GH3044特性及应用领域概述 有较高的强度、塑性及冷热疲劳性能，并有优良的抗氧化性能和良好的冲压、焊接等工艺性能。
用于航空发动机的燃烧室和加力燃烧室零部件
GH3044化学成份：（GB/T14992-2005）
GH3044力学性能
GH3030
GH3030特性及应用领域概述固溶强化型高温合金，化学成分简单，在800 ℃ 以下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。
合金经固溶处理后为单相奥氏体，使用过程中组织稳定主要用于800 ℃ 以下工作的涡轮发动机燃烧室部件和在1100 ℃ 以下要求抗氧化但承受载荷很小的其他高温部件。
GH2132化学成份：（GB/T14992-2005）
GH3030力学性能。
