女儿墙构造

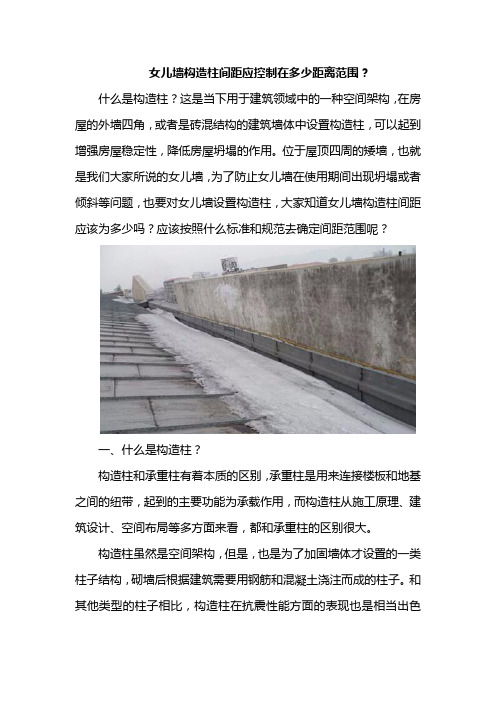

女儿墙构造柱间距应控制在多少距离范围？
女儿墙构造柱间距应控制在多少距离范围？什么是构造柱？这是当下用于建筑领域中的一种空间架构，在房屋的外墙四角，或者是砖混结构的建筑墙体中设置构造柱，可以起到增强房屋稳定性，降低房屋坍塌的作用。
位于屋顶四周的矮墙，也就是我们大家所说的女儿墙，为了防止女儿墙在使用期间出现坍塌或者倾斜等问题，也要对女儿墙设置构造柱，大家知道女儿墙构造柱间距应该为多少吗？应该按照什么标准和规范去确定间距范围呢？一、什么是构造柱？构造柱和承重柱有着本质的区别，承重柱是用来连接楼板和地基之间的纽带，起到的主要功能为承载作用，而构造柱从施工原理、建筑设计、空间布局等多方面来看，都和承重柱的区别很大。
构造柱虽然是空间架构，但是，也是为了加固墙体才设置的一类柱子结构，砌墙后根据建筑需要用钢筋和混凝土浇注而成的柱子。
和其他类型的柱子相比，构造柱在抗震性能方面的表现也是相当出色的。
二、女儿墙的作用是什么？女儿墙虽然只是一种矮墙设置，但是，女儿墙也是一种墙体构造，因为使用需求不同，所以女儿墙又分为上人屋顶和不上人屋顶这两种，而且不同类型的女儿墙在建造施工时，对高度的要求也是有着差异的。
在计算女儿墙构造柱间距应该为多少之前，我们先来看看女儿墙的具体作用表现有哪些？主要作用有三个：一是保护作用；二是通排水作用；三是装饰作用。
不管建造女儿墙的施工目的是什么，在建造环节，都是要按照施工规范专业性、精准化去施工的，不能因为女儿墙的作用不突出，就懈怠施工，不然，完工后也是无法顺利通过验收这一环节的。
三、女儿墙构造柱间距应该设置为多少？为什么要在女儿墙的墙体之间浇注混凝土构造柱呢？原因无疑是为了让女儿墙在使用期间可以更稳固和牢靠，也能防止女儿墙坍塌。
不管是女儿墙，还是砖混房屋的承重墙体，亦或者是外墙四角和错层部位的构造柱，在设置间距时，一不能盲目设置间距距离范围，二不能千篇一律的设置，我们需要根据构造柱的实际受力情况，以及墙体对稳固性的要求等多个方面，判断和分析并计算将构造柱间距设置为多少才合适？一般情况下，间距应该控制在4米以内的距离范围，如果是其他情况，间距则要控制在墙体高度的1.5到2倍的范围，不能超出这个距离，现场施工时，也要严格按照规范标准去作业。
女儿墙构造柱间距规范
女儿墙构造柱间距规范对于女儿墙相信很多人都看见过，而相关专业的朋友更是非常的不陌生。
女儿墙就是在屋顶建造的一堵小墙,它的目的和围栏一样，防止人员坠落或者是楼顶杂物坠楼,保护人们的安全。
而女儿墙构造柱就是为了加固女儿墙，而这样的加固是有间距要求和规范的。
那么女儿墙构造柱间距为多少呢?何为女儿墙女儿墙指的是建筑物顶部外层的一堵矮墙，它起到保护人们的安全作用，防止人们坠落或者物品坠落从而伤人的一种保护安全的措施。
它大致分为了上人和不上人两种类型。
它的作用和栏杆差不多。
一般在十层以上的建筑女儿墙的高度都不能小于120cm，但是也不能高于150cm不然很多人就会利用女儿墙来钻空子建造违规建筑。
女儿墙分类建筑结构:是建筑屋顶起保护作用的矮墙。
建筑上可以分为:钢结构、钢混结构、砖混结构、砖结构。
室内结构:可以分为保温结构、主体承重结构，女儿墙从理论上来说不属于主体结构之一。
建筑术语:上人的女儿墙的作用是保护人员的安全，并对建筑立面起装饰作用。
不上人的女儿墙的作用除立面装饰作用外，还固定油毡。
女儿墙的高度取决于是否上人，不上人高度应不小于800mm，上人高度应不小于1300mm。
有混凝土压顶时，按楼板顶面算至压顶底面为准；无混凝土压顶时，按楼板顶面算至女儿墙顶面为准。
女儿墙构造柱间距计算方法女儿墙构造柱间距的计算方法十分的复杂,而且涉及很多的专业知识和和公式，下面为计算的方法，ftm=0.23MPa。
取单位高度1m为计算单元。
墙体自重为5.36KN/m,有VγRE≤fvbz。
z=2/3h。
有L=3.75m。
女儿墙构造柱间距等于3.75m。
而说的通俗点不用计算的话就是一般小于4m，差不多是墙高的1.5-2倍左右即可。
建筑屋面女儿墙施工做法
建筑屋面女儿墙施工做法［优质文档首发］一、建筑屋面女儿墙施工做法改良原因平屋面为雨水渗漏的重灾区，是业主投诉集中的部位之一，严重影响业主对项目品质的评价。
女儿墙作为平屋面与立面的交接处，应作为防渗漏的重点环节予以高度重视。
设计缺陷示例原因分析：1.女儿墙构造不合理，造成裂缝的产生，如上侧图示。
2.防水措施不到位：如附加防水层遗漏。
3.女儿墙压顶处未作滴水处理。
4.泛水高度不够，造成雨水渗漏。
5.砖砌女儿墙顶部未作钢砼压顶，造成裂缝引起渗漏。
6.施工单位为节省造价未按要求施工，如未安装密封膏等，导致屋面砂浆与女儿墙挤塑保温层之间产生裂缝等。
造成屋顶女儿墙部位雨水渗漏的原因多种多样，因此在设计和施工过程中要谨慎对待，避免出现渗漏现象。
渗漏实例照片二、建筑屋面女儿墙改良构造做法及说明（一）第一种正置式平屋面女儿墙构造做法及说明1、做法特点1）本做法适用于平屋面防渗漏处理。
屋面做法为正置式，屋面找坡应不小于2%2）雨水口、排气管等四周应严密封堵。
3）平屋面与女儿墙交界处做附加防水层250宽。
4）保证泛水高度不小于250。
2、工艺流程及操作要点1）保温层100厚挤塑聚苯板（女儿墙内屋面。
注：以下除特别说明外都指女儿墙内屋面做法），施工前要保证屋面清理干净。
2）找坡层铺设前弹好标高线，控制好陶粒砼的厚度。
配合比要满足设计要求。
冬期施工时陶粒上洒水不得受冻，应有足够的保温材料覆盖。
3）找平层在墙角处要做R100的水泥砂浆抹角。
4）防水层基层处理分格缝灌沥青砂涂刷基层处理剂铺贴卷材附加层热熔铺贴大面卷材热熔封边卷材收头淋水试验保护层施工。
铺设前地面一定要清理干净，伸出屋面的管道、设备或预埋件等，应在防水施工前安设完毕，不得在其施工完毕后进行打孔和重物冲击。
5）附加层平屋面与女儿墙交界处做附加防水层250宽6）女儿墙保温DEA砂浆粘贴30厚挤塑聚苯板（女儿墙整个墙体）。
女儿墙外只做到幕墙处，不需做到屋面防水层上。

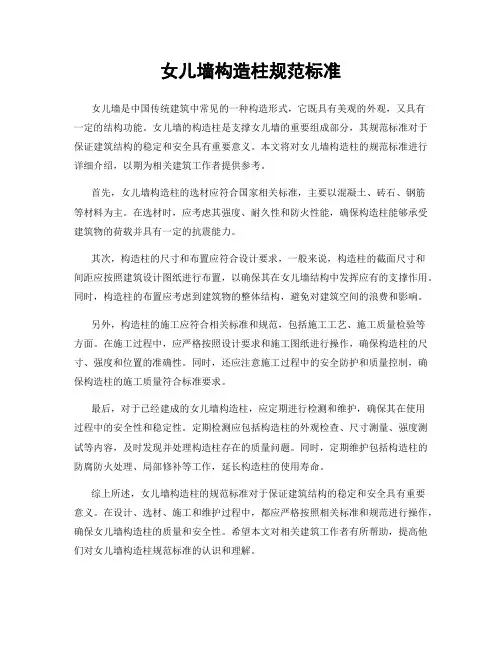

女儿墙构造柱规范标准
女儿墙构造柱规范标准女儿墙是中国传统建筑中常见的一种构造形式，它既具有美观的外观，又具有一定的结构功能。
女儿墙的构造柱是支撑女儿墙的重要组成部分，其规范标准对于保证建筑结构的稳定和安全具有重要意义。
本文将对女儿墙构造柱的规范标准进行详细介绍，以期为相关建筑工作者提供参考。
首先，女儿墙构造柱的选材应符合国家相关标准，主要以混凝土、砖石、钢筋等材料为主。
在选材时，应考虑其强度、耐久性和防火性能，确保构造柱能够承受建筑物的荷载并具有一定的抗震能力。
其次，构造柱的尺寸和布置应符合设计要求，一般来说，构造柱的截面尺寸和间距应按照建筑设计图纸进行布置，以确保其在女儿墙结构中发挥应有的支撑作用。
同时，构造柱的布置应考虑到建筑物的整体结构，避免对建筑空间的浪费和影响。
另外，构造柱的施工应符合相关标准和规范，包括施工工艺、施工质量检验等方面。
在施工过程中，应严格按照设计要求和施工图纸进行操作，确保构造柱的尺寸、强度和位置的准确性。
同时，还应注意施工过程中的安全防护和质量控制，确保构造柱的施工质量符合标准要求。
最后，对于已经建成的女儿墙构造柱，应定期进行检测和维护，确保其在使用过程中的安全性和稳定性。
定期检测应包括构造柱的外观检查、尺寸测量、强度测试等内容，及时发现并处理构造柱存在的质量问题。
同时，定期维护包括构造柱的防腐防火处理、局部修补等工作，延长构造柱的使用寿命。
综上所述，女儿墙构造柱的规范标准对于保证建筑结构的稳定和安全具有重要意义。
在设计、选材、施工和维护过程中，都应严格按照相关标准和规范进行操作，确保女儿墙构造柱的质量和安全性。
希望本文对相关建筑工作者有所帮助，提高他们对女儿墙构造柱规范标准的认识和理解。
女儿墙是什么!女儿墙构造柱间距怎么规定？
女儿墙是什么！女儿墙构造柱间距怎么规定？伴随着社会的发展和进步，女儿墙从浪漫和诗意变成了国家建筑的一堵矮墙。
但这堵矮墙的作用是什么?在女儿墙的构造中女儿墙构造柱间距是多少呢?女儿墙：女儿墙(又名：孙女墙)是建筑物屋顶四周围的矮墙，主要作用除维护安全外，亦会在底处施作防水压砖收头，以避免防水层渗水、或是屋顶雨水漫流。
依国家建筑规范规定，上人屋面女儿墙高度一般不得低于1.1m，最高不得大于1.5m。
上人屋顶的女儿墙的作用是保护人员的安全，并对建筑立面起装饰作用。
不上人屋顶的女儿墙的作用除立面装饰作用外，还固定油毡。
女儿墙的作用：兼顾抗震设防的需要。
保护人员的安全，并对建筑立面起装饰作用。
不上人的女儿墙的作用除立面装饰作用外，还固定油毡或固定防水卷材用。
有混凝土压顶时，按楼板顶面算至压顶底面为准;无混凝土压顶时，按楼板顶面算至女儿墙顶面为准。
它回归了建筑的本原，在建筑物上起着它应起的作用。
一般在一些单元楼的屋顶上，成为建筑施工工序中一种必不可少的并且具有封闭性的一部分。
女儿墙构造措施：(1)在女儿墙砌体内设纵向拉结钢筋36，竖向间距500mm，通全长，其中两根通过构造柱。
(2)设构造柱，截面为2401mm×240mm，间距为2400～3000mm，不能再大，其竖向配筋按抗震计算确定，箍筋6@ 250，下部锚固于顶层圈梁中，上部与压顶圈梁整连(3)在女儿墙砌体外侧还要设置横向连接钢筋，呈形，6，每4层砖压1根，开口端锚固于构造柱中，其两直肢随坡度而加长。
柱外侧砌体厚度≤120mm 时，可不设横向拉结筋。
女儿墙构造柱间距规定：在GB 50003-2001《砌体结构设计规范》第6.3.2条9有：女儿墙应设置构造柱，构造柱间距不宜大于4m。
在98ZJ201(中南标)20页说明中有：。
砌体女儿墙最大悬臂高度及其构造柱间距的讨论(参考模板)
砌体女儿墙最大悬臂高度及其构造柱间距的讨论现行规范《GB-50011-2001》第3.7.1条规定，非结构构件自身及其与结构主体的连接需进行抗震设计。
屋面女儿墙作为围护墙体，属于非结构构件范畴。
通常情况下，上人屋面的女儿墙需要设计成立面悬臂式的，以免占据屋顶空间。
这就提出了两个问题：砌体女儿墙的最大悬臂高度和为了保证女儿墙的整体性所需的构造柱间距是多少？实际上，女儿墙的最大悬臂高度和构造柱的间距不仅由墙体自身的材料及其截面特性决定，还取决于抗震设防烈度和当地风荷载的大小。
除60米以上的高层建筑外，地震作用和风荷载作用可不同时考虑，因此笔者在本文中对二者共同作用不再赘述，只考虑地震单独作用时墙体受力机理。
当风荷载起主导作用时，两种作用应分别计算，取其安全值。
为了计算方便，水平地震作用采用底部剪力法计算。
下面以7度设防区、使用M5混合沙浆砌筑的240mm厚实心粘土砖女儿墙为例，计算屋面女儿墙最大悬臂高度及其构造柱间距。
1．屋面女儿墙最大悬臂高度的计算一般情况下女儿墙根部设有混凝土梁、板或圈梁，可视其为墙体的固接支座；墙体顶部为自由端，不存在支承点之间的相对位移所产生的影响，从而可将女儿墙简化为一静定悬臂构件。
在地震力FEh的作用下，女儿墙的受力机理等效于：集中力作用于自由端处的悬臂构件。
构件破坏面出现在A-A处，呈通缝状，属弯曲抗拉破坏。
地震力FEh取值仅考虑墙体自身重量，忽略自振周期、特征周期和阻力调整系数的影响。
在此处计算女儿墙的水平地震力时，未沿用底部剪力法中常规的G乘以3的放大系数的算法；而是采用等效侧力法中的状态系数、位置系数取代此值，故，用等效侧力法计算水平地震作用的标准值为计算参数：墙体自重 g=5.36KN/m2砌体抗拉强度 ftm=0.11MPa水平地震影响系数最大值（考虑各种基本地震加速度的地区）非结构构件类别系数（按丙类建筑考虑）非结构构件功能系数状态系数（不设置构造柱的取值）（设置构造柱的取值）位置系数（建筑屋顶点取值规定）组合分项系数承载力抗震调整系数 (非承重墙体)取单位长度1m为计算单元2．屋面女儿墙构造柱间距的确定设构造柱间距为L.由于摩擦力不作为抵抗地震作用的抗力，则假设底部断面破坏后，我们可将构造柱间的墙体视为水平简支梁或连续梁，构造柱视为墙体的支座进行计算。
简述女儿墙的构造要点
简述女儿墙的构造要点女儿墙是一种传统的中国建筑结构，广泛应用于园林、庭院等场所。
它通常由青石、红砖等材料构成，是一道将庭院或园林建筑区域与外界隔开的墙壁。
下面将对女儿墙的构造要点进行详细描述。
首先，女儿墙的一大特点是其低矮的高度。
通常女儿墙的高度不超过1.2米，这是为了保持园林的美观和开放性。
女儿墙与周围环境和观赏区域相融合，使人们可以从墙外欣赏到庭院或园林的美景，也可以从庭院或园林中看到墙外的景色。
其次，女儿墙的宽度通常较窄，仅能容纳一人通过。
这一特点可以防止人们随意进入庭院或园林，保护隐私和安全。
同时，宽度适中的女儿墙也为游客提供了一个观赏庭院或园林景观的理想位置，使其可以更好地欣赏到园林景色的魅力。
女儿墙的顶部通常是平整的，有时还会装饰上瓦片、石雕等装饰物。
这些装饰物可以增加女儿墙的美观性，同时也可以起到一定的防护作用，防止人们随意翻越女儿墙进入庭院或园林。
女儿墙的材料也非常重要，通常采用青石或红砖来建造。
青石是一种坚硬耐用的建筑材料，经久耐用，适合作为女儿墙的建造材料。
而红砖则常常运用在女儿墙的柱子和顶部装饰上，不仅美观而且富有中国传统建筑的特色。
此外，女儿墙的风格也是女儿墙的重要构造要点之一、女儿墙的风格可以根据园林或庭院的整体风格来确定。
例如，在传统园林中，女儿墙通常采用古典的风格，墙体上可能有各种石雕、雕花等装饰，以展示传统文化和建筑艺术的魅力。
最后，女儿墙的位置和布局也需要考虑。
通常女儿墙围绕着整个庭院或园林，将其与外界分隔开来。
女儿墙的位置应该合理，不仅要能够圈出庭院或园林的范围，而且要能够充分展示庭院或园林的美景。
此外，女儿墙之间的间距和连接也需要考虑，以确保整个女儿墙的结构稳固，美观。
综上所述，女儿墙是一种具有中国传统特色的建筑结构，具有较低的高度、适中的宽度、平整的顶部、固定的材料及风格，以及合理的位置和布局。
这些构造要点使得女儿墙在保护隐私、提供观赏位置、增加美观、展示传统文化等方面起到了重要的作用，成为中国传统园林中不可或缺的元素。
女儿墙檐口
油膏 堵头
滴水
滴水
2、挑檐沟檐口
保温层
防水 卷材
封缝 材料
封缝 材料
滴水
滴水
3、女儿墙檐口
密封 材料
防水卷材上 翻250
密封 材料
卷材收头 处固定
4、女儿墙带外挑檐檐口构造
压顶预
预埋钢
埋钢板
板焊接
密封 材料
混凝土 盖板
防水和垂直雨水口两种。
保护保层温防层结水合层找层平层 结构层 顶棚层
砾石或混凝土板保护层 水泥聚苯板保温层
SBS卷材防水层 冷底子油结合层 水泥砂浆找平层 钢筋混凝土屋面板结构层
SBS卷材防水（倒置式保 温）基本构造
倒置式保温构造举例
四、平屋顶的细部构造
（一）檐口构造 1、自由落水檐口
保温层
防水 卷材
封缝 材料
水泥钉 固定
雨水口
雨水口
雨水 蓖子
雨水斗
水平雨水口
雨水管
雨水斗
垂直雨水口
钢筋混凝土结构层块瓦屋面
找平层 防水层
找平层 结构层
挂瓦条 顺水条
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）对女儿墙最大悬臂高度大于1200mm，小于1500mm，可采用加密构造柱及在高度中部增设圈梁的办法来解决，通过构造柱的加密，可提高女儿墙的抗剪能力，中部增设圈梁，可降低女儿墙的计算高度。
具体做法如图所示1。
2）对女儿墙最大悬臂高度大于1500mm，小于2100mm，可采用加密构造柱在高度中部增设圈梁及在女儿墙高度的2/3设斜撑办法来的办法来解决，斜撑可有效降低女儿墙相对高度，避免女儿墙平面外失稳，但斜撑必须与板可靠连结，钢筋锚固长度应满足《钢筋混凝土设计规范》的要求，斜撑设置间距应与女儿墙构造柱间距相同，具体做法如图2所示。
图1 女儿墙最大悬臂高度大于1200≤h≤1500图2 女儿墙最大悬臂高度大于1500≤h ≤2100
3）对女儿墙最大悬臂高度大于2100mm，小于3000mm，可采用女儿墙加密构造柱在高度中部增设圈梁及在女儿墙高度的2/3设置构架形式来解决，这就要求构架中的柱应有足够的刚度，柱不应构造柱配筋，应按计算确定。
水平力应采用底部剪力法计算。
顶层梁应满足简
支梁的计算要求，且最好是下部构造柱位置以利上下柱钢筋搭接，若构架柱所处位置无柱，则应使构架柱伸至下层墙体内，且在构架柱所处位置设置圈梁，圈梁高度大于１８０mm，若构架柱生根梁上，则应加大梁的刚度，梁的刚度应为柱刚度的１．５倍。
梁柱接头处钢筋锚固长度应满足《钢筋混凝土设计规范》对框架节点的要求。
具体做法如图３所示
3 结语
在实际工程中，女儿墙的材料形式多种多样，可根据当地的实际情况及结构形式合理的选择。
在女儿墙结构设计中，从上面的计算过程可见，选择自重轻及抗拉强度高的墙体材料对提高女儿墙抵抗水平地震作用是十分有效的。
同时对女儿墙构造措施加强也可一定程度减轻楼板温度应力对女儿墙的破坏，从而更有效提高女儿墙的安全性。
