冲击式水轮机
第一节 切击式水轮机结构
贵州天生桥水电站
一、冲击式水轮机主要类型及其工作特点 二、冲击式水轮机和反击式水轮的异同点 三、切击式水轮机结构及主要工作部件
Hale Waihona Puke • 一、冲击式水轮机主要类型及其工作特点
• 冲击式水轮机是借助于特殊导水机构（喷管） 引出具有动能的自由射流，冲向转轮水斗，使 转轮旋转做功，从而完成将水能转换成机械能 的一种水力原动机。
第一章 绪论 第二章 水轮机的工作原理 第三章 水轮机的相似理论与模型试验 第四章 水轮机的空化与空蚀 第五章 反击式水轮机的结构 第六章 冲击式与贯流式水轮机 第七章 水轮机的特性曲线与选型设计 第八章 水轮机的运行与检修
第六章 冲击式与贯流式水轮机
第一节 切击式水轮机结构 第二节 贯流式水轮机结构
• 外调节机构 • 副喷嘴 • 机壳 • 排水坑渠
图6-4 卧式双喷嘴水轮机结构示意图 1-进水管；2-喷管；3-转轮；4-外调节机构；5-副喷嘴；6-机壳
• 三、切击式水轮机结构及主要工作部件
• （一）进水管
• 作用：引导水流，并将过机流量均匀分配给各喷管。
• 组成：水斗式水轮机的进水管均由直线段、肘管、分叉 管、环行收缩流道和导流体组成。多喷嘴水斗式水轮机 的进水管是一个具有极度弯曲和分叉的变断面输水管， 并在装有喷射机构的区域内设有导流体。
水轮机过流量较小，因而在一定水头和工作轮直径条件 下，冲击式水轮机的出力比较小。另外，充实水轮机的 转速相对比较低、出力小，导致了较低的比转速，故冲 击式水轮机适用于高水头小流量的场合。
• 三、切击式水轮机结构及主要工作部件
• 切击式水轮机是冲击式水轮机应用水头最高、容量最大 的一种机型。
• 主要结构部件有： • 进水管 • 喷管 • 转轮
于大气压力。故在导水机构、转轮及转轮后的区域内， 均需有密闭的流道。 • 在冲击式水轮机中，就不需要设置密闭的流道。
• 二、冲击式水轮机和反击式水轮机的异同点
• 2、不同点
• （4） 尾水能量回收效果不同 • 反击式水轮机必须设置尾水管，以恢复压力，减小转轮
出口动能损失和进一步利用转轮至下游水面之间的水流 能量。
其内，而仅在一个或几个局部的地方，通过一个或几个 喷嘴进入工作轮。由于工作叶片流道仅对着某个喷嘴时 被水充满，而当它转到下一个喷嘴之前，该叶片流道中 的水已倾尽，故水流沿叶片流动不会发生紊乱。
• 二、冲击式水轮机和反击式水轮机的异同点
• 2、不同点
• （7） 流量、出力、水头、比转速大小不同 • 冲击式水轮机的工作轮仅部分过水，部分水斗工作，故
• 冲击式水轮机，水流离开转轮时已流速很小，又通常处 在大气压力下，因此它不需要尾水管。同时，由于没有 尾水管，使冲击式水轮机比反击式水轮机少利用了转轮 至下游水面之间的这部分水流能量。
• 二、冲击式水轮机和反击式水轮的异同点
• 2、不同点
• （5） 转轮工作条件不同 • 反击式水轮机的工作转轮淹没在水中工作； • 冲击式水轮机的工作轮是暴露在大气中工作，仅部分水
构，其作用是：引导水流，调节流量，并将液体机械能 转变为射流动能。
• 反击式水轮机的导水机构，除引导水流，调节流量外， 在转轮前形成一定的旋转水流，以满足不同比转速水轮 机对转轮前环量的要求。
• 二、冲击式水轮机和反击式水轮机的异同点
• 2、不同点
• （2）水流压力变化规律不同 • 冲击式水轮机中，水流自喷嘴出口直至离开转轮的整个
图6-3双击式水轮机结构示意图
• 二、冲击式水轮机和反击式水轮的异同点 • 1、相同点 • 冲击式水轮机的工作原理与反击式水轮机均是
利用水流与转轮叶片的作用力和反作用力原理 将水流能量传给转轮，使转轮旋转释放出机械 能。
• 二、冲击式水轮机和反击式水轮机的异同点
• 2、不同点
• （1）导水机构的不同 • 在冲击式水轮机中，喷管相当于反击式水轮机的导水机
的环形过水断面面积，因而可平稳地改变喷管的过流量 及水轮机的流量和功率。 • 结构：由喷嘴、喷针（又称针阀）和喷针移动机构组成。 • 类型：外控式（弯喷管）和内控式（直喷管）。
•外控式弯喷管：结构简单、检修维护方便，但喷针操作杆 长，操作杆在喷管内影响水流流动，增加管内的水力损失
图6-6 外控式喷射机构 1-喷针接力器；2-填料压盖；3-喷嘴座；4-填料盒；5-填料；6-平 衡活塞；7-喷嘴口环；8-折向器；9-销杆；10-喷针；11-喷针座；
• 形状：根据进水管主干管部分和叉管处的水流速度相等 的要求可知，进水管的断面尺寸自进口至出口逐渐减小 呈收缩状。进水管的断面形状有圆形和椭圆形两种。
卧式双喷嘴切击式水轮机进水管方案
立式6喷嘴切击式水轮机进水管方案
• 三、切击式水轮机结构及主要工作部件
• （二）喷射机构（简称喷管） • 作用： • ①将水流的压力势能转换为射流动能。 • ②起着导水机构的作用。 • 当喷针移动时，即可以渐渐改变喷嘴出口与喷针头之间
过程，始终在空气中进行，则位于各部分的水流压力保 持不变（均等于大气压力）。
• 反击式水轮机那样，在导水机构、工作轮以及转轮后的 流道中，水流压力是变化的。故冲击式水轮机又称为无 压水轮机，而反击式水轮机，称之为有压水轮机。
• 二、冲击式水轮机和反击式水轮机的异同点
• 2、不同点
• （2）流道密闭要求不同 • 在反击式水轮机中，由于各处水流压力不等，并且不等
• 在冲击式水轮机中，以工作射流与转轮相对位 置和做功次数的不同，可分为：
• 切击式水轮机（水斗式，应用最广） • 斜击式水轮机 • 双击式水轮机
图6-1 切击式水轮机的结构示意图 1-喷嘴；2-针阀；3-喷针移动机构；4-转轮；5-外调节机构；6-机壳
图6-2 斜击式水轮机的射流、转轮工作示意图
斗与射流接触，进行能量交换。并且，为保证水轮机稳 定运行和具有较高效率，工作轮水斗必须距下游水面有 足够的距离（即足够的排水高度和通气高度）。
• 二、冲击式水轮机和反击式水轮机的异同点
• 2、不同点
• （6）水流进入转轮的方式不同 • 反击式水轮机中，需要水流轴对称均匀冲击转轮； • 冲击式水轮机中，可使水流不沿工作轮的整个圆周进入
冲击式水轮机演示ppt
冲击式水轮机演示ppt冲击式水轮机是一种利用水的冲击力进行转动的机械装置。
它由冲击式水轮、导水管和发电机组成。
冲击式水轮机通过将水射到水轮的叶片上，利用水流的冲击力产生扭矩，从而带动发电机转动，产生电能。
在冲击式水轮机的工作过程中，水流经过导水管被引导到水轮的叶片上，然后水流冲击叶片的一侧，使其产生扭矩，推动水轮转动。
而冲击式水轮机作为一种清洁能源装置，具有环保、可再生等优点，被广泛应用于水力发电领域。
在冲击式水轮机的演示中，首先要介绍冲击式水轮机的结构和工作原理。
结构包括冲击式水轮、导水管和发电机等部分，工作原理是通过水的冲击力产生转动力，从而带动发电机转动并产生电能。
其次，在演示中要展示冲击式水轮机的运行过程。
可以通过模型、视频或实物展示的方式，让观众看到水流经过导水管被引导到水轮叶片上，再经过冲击后推动水轮转动的过程。
同时，要注意演示现场的安全，确保水流的控制和导水管的稳定运行。
另外，演示中还可以通过数据分析和图表展示冲击式水轮机的性能。
例如，可以用图表展示不同水流量对水轮机转速和发电功率的影响，说明水流量与发电效果之间的关系。
最后，要对冲击式水轮机的应用进行介绍。
可以通过案例分析或真实的应用场景展示冲击式水轮机在水力发电领域的应用。
例如，可以介绍冲击式水轮机在小型水力发电站和乡村电网建设中的应用，以及其对环境保护和能源可持续发展的贡献。
综上所述，冲击式水轮机演示应包括介绍冲击式水轮机的结构和工作原理、展示其运行过程、通过数据分析和图表展示其性能，并介绍其应用。
通过完整的演示，可以使观众更好地理解和认识冲击式水轮机，加深对清洁能源的认知，促进可持续发展。
冲击式水轮机的冲击力分析和降噪技术
冲击式水轮机的冲击力分析和降噪技术1. 引言冲击式水轮机是一种利用水流冲击产生动能的水力发电设备。
在水能资源丰富的地区，冲击式水轮机成为一种重要的工具，能够高效地转化水能为电能。
然而，冲击式水轮机产生的冲击力和噪声问题是需要解决的技术挑战。
本文旨在分析冲击式水轮机的冲击力，并探讨降噪技术的应用。
2. 冲击力分析冲击式水轮机工作时，水流通过导水管流入转轮内部，然后通过喷嘴高速喷射出来，使转轮受到冲击力并以高速旋转。
冲击力是由水流速度和水流量决定的，可以通过以下公式计算：冲击力= (0.5 × ρ × A × V²)其中，ρ为水的密度，A为水流截面积，V为水流速度。
通过合理设计导水管、喷嘴和转轮的结构，可以调整冲击力的大小以满足实际需求。
3. 降噪技术由于冲击式水轮机的高速旋转和水流冲击产生的噪声，降噪是一个关键的问题。
降噪技术可以分为结构降噪和控制降噪两种方法。
3.1 结构降噪结构降噪是通过改变水轮机的结构设计来减小噪声的产生。
例如，可以采用减振材料来减少振动传播，合理设计进水口和排气口，增加降噪板等。
此外，通过改进水轮机的叶片形状和布置，减小水流冲击声音的产生。
3.2 控制降噪控制降噪是通过控制水轮机的运行条件和周边环境来减小噪声的产生。
例如，可以通过调整水流量和水流速度来减小冲击力和噪声的大小。
此外，合理配置噪声屏障和噪声防护罩，以减少周边环境中噪声的传播。
4. 实例分析某水力发电厂采用了冲击式水轮机进行发电。
为了减小冲击力和降低噪声，厂方采用了一系列措施。
首先，他们进行了详细的冲击力分析，通过优化导水管和喷嘴的结构设计，确保冲击力不超过设定范围。
其次，他们在水轮机的进水口和排气口处安装了降噪板，减少水流冲击噪声的产生。
同时，他们在水轮机周围搭建了噪声屏障，并定期检查和维护，确保噪声的传播最小化。
5. 结论冲击式水轮机是一种有效的水力发电设备，但其冲击力和噪声问题需要得到解决。
冲击式水轮机的结构设计和造型优化
冲击式水轮机的结构设计和造型优化概述：冲击式水轮机是一种将水流动能转化为机械能的重要水力设备。
其独特的结构和造型决定了其高效转化水能的能力。
本文将探讨冲击式水轮机的结构设计和造型优化，旨在提高其能量转换效率和运行性能。
一、冲击式水轮机的结构设计1. 叶轮设计：叶轮作为冲击式水轮机的核心部件，其设计关系到水力能量的转换效率。
在叶轮设计中，需考虑以下几个关键因素：- 叶片形状：叶片的形状对水流动能的捕捉和转化起着关键作用。
可采用凹型、凸型或其组合形式的叶片，以实现更高的能量转换效率。
- 叶片倾角：叶片倾角的调整可改变水流入射角，进而优化冲击效果。
通过合理设计叶片倾角，可以提高水能转换效率。
- 叶片长度：叶片长度的选择需综合考虑水流的速度和冲击力。
在实际设计中，一般采用较长的叶片，以增加叶轮与水流的接触时间，提高能量转换效率。
2. 喷咀设计：喷咀作为冲击式水轮机的引导装置，其设计需注重以下几个方面：- 喉部设计：喷咀的喉部形状和尺寸直接影响水流速度和动能。
光滑的喉部减小水流速度损失，提高冲击效果。
- 进口、出口设计：进口和出口的形状和尺寸对水流的导流和能量捕捉具有重要影响。
合理设计进口和出口的形状，可以提高水轮机的能量转换效率。
- 喷咀材料选择：由于喷咀长期处于高速水流环境中，对其耐磨、耐腐蚀性能要求较高。
因此，在喷咀材料选择时应优先考虑耐磨、耐腐蚀的材料，如不锈钢等。
3. 壳体设计：冲击式水轮机的壳体设计有助于水轮机运行平稳、稳定。
在壳体设计中，需注意以下几个方面：- 导叶设计：导叶的作用是引导水流沿叶片方向喷射，产生冲击力。
适当设计导叶形状和角度，可提高水能转换效率。
- 壳体材料选择：壳体需要具备足够的强度和刚度，以承受水轮机的运行压力。
考虑到水力冲击和腐蚀，常采用钢材或其他耐蚀性较好的材料。
二、冲击式水轮机的造型优化1. 流道优化：优化水流道形状和尺寸，可以最大程度地减小能量损失和水流速度损失。
冲击式水轮机
冲击式水轮机引言冲击式水轮机是一种能够将水的冲击能转化为机械能的设备。
在水力能利用中，水轮机起到了至关重要的作用。
冲击式水轮机以其独特的设计和运行原理，被广泛应用于水电站以及其他水利工程领域。
本文将介绍冲击式水轮机的工作原理、结构特点、应用领域以及优缺点等内容。
工作原理冲击式水轮机利用水的冲击力将水动能转化为机械能。
水从高处流下，经过喷嘴以较高的速度射向水轮机的叶片上。
当水流撞击叶片时，产生冲击力，推动叶片转动。
叶片与水流的相对运动使得水动能转化为机械能，驱动水轮机的转子旋转。
结构特点喷嘴冲击式水轮机的喷嘴是决定水流速度和方向的重要组成部分。
喷嘴通常位于水轮机的上方，通过管道与水源相连。
喷嘴设计合理可以使水流达到最佳的速度和方向，从而提高冲击力的效果。
转子冲击式水轮机的转子是连接叶片的部分，也是机械能的输出部分。
转子通常由多个叶片和轴组成，叶片固定在轴上，并与喷嘴方向垂直。
当水流冲击叶片时，叶片受到冲击力并转动，从而使得轴也跟着转动。
轴承冲击式水轮机的轴承用于支撑转子并减少摩擦，保证转子的稳定运转。
轴承通常采用滚动轴承、滑动轴承或磁悬浮轴承等。
轴承的选择与水轮机的转速、负荷以及使用环境等因素有关。
发电设备冲击式水轮机常常与发电设备相结合，将机械能转化为电能。
通常使用发电机将机械能输入转化为电能输出，并通过输电线路将电能传输到需要的地方。
发电设备的选择与水轮机的功率和电网接入条件等因素有关。
应用领域水电站冲击式水轮机在水电站中被广泛应用。
水电站利用水能转换为电能，为人们提供清洁、可再生的能源。
冲击式水轮机在水电站中可根据水流的特点和需求进行合理布局和设计，以最大限度地发挥水能的利用效果。
水利工程冲击式水轮机也被应用于其他水利工程领域。
例如，冲击式水轮机可用于提取水源中的压力能，为水利系统的运行提供动力。
此外，冲击式水轮机还可以用于排泄水体中的余流，减少对生态环境的影响。
优缺点优点1.高效能转换：冲击式水轮机可以将水动能转化为机械能的效率较高，能够充分利用水资源。

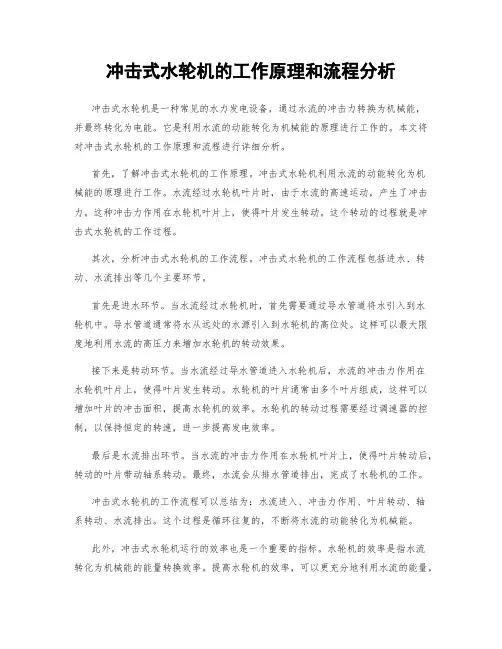

冲击式水轮机的工作原理和流程分析
