新电子时钟说明书

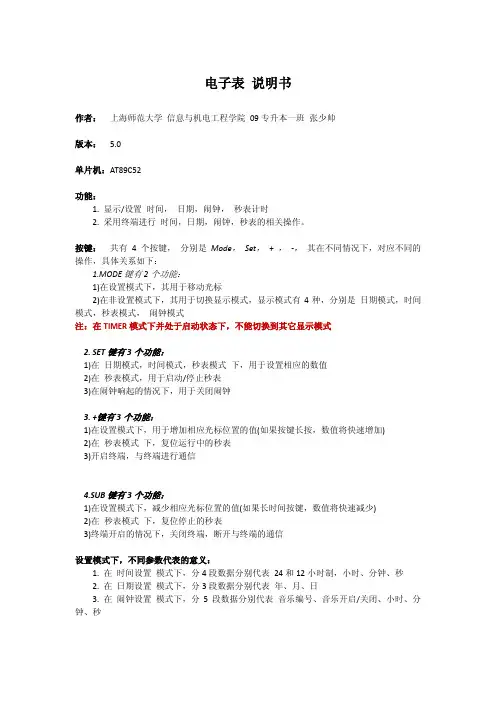

电子表说明书作者：上海师范大学信息与机电工程学院09专升本一班张少帅版本： 5.0单片机：AT89C52功能：1. 显示/设置时间，日期，闹钟，秒表计时2. 采用终端进行时间，日期，闹钟，秒表的相关操作。
按键：共有 4 个按键，分别是Mode，Set，+ ，-，其在不同情况下，对应不同的操作，具体关系如下：1.MODE键有2个功能：1)在设置模式下，其用于移动光标2)在非设置模式下，其用于切换显示模式，显示模式有4种，分别是日期模式，时间模式，秒表模式，闹钟模式注：在TIMER模式下并处于启动状态下，不能切换到其它显示模式2. SET键有3个功能：1)在日期模式，时间模式，秒表模式下，用于设置相应的数值2)在秒表模式，用于启动/停止秒表3)在闹钟响起的情况下，用于关闭闹钟3. +键有3个功能：1)在设置模式下，用于增加相应光标位置的值(如果按键长按，数值将快速增加)2)在秒表模式下，复位运行中的秒表3)开启终端，与终端进行通信4.SUB键有3个功能：1)在设置模式下，减少相应光标位置的值(如果长时间按键，数值将快速减少)2)在秒表模式下，复位停止的秒表3)终端开启的情况下，关闭终端，断开与终端的通信设置模式下，不同参数代表的意义：1. 在时间设置模式下，分4段数据分别代表24和12小时制，小时、分钟、秒2. 在日期设置模式下，分3段数据分别代表年、月、日3. 在闹钟设置模式下，分5段数据分别代表音乐编号、音乐开启/关闭、小时、分钟、秒终端模式：当按了+键后，进入终端模式Help 显示帮助信息Version 显示版本号Time 显示当前的时间Date 显示当前的日期Timer 处理相关的秒表操作Mode 切换不同的模式Set 用于设置时间，日期，闹钟Alarm 用于对闹钟的状态Exit 断开终端通信Version：Time 和dateMode 不带参数，显示当前的显示模式mode [time | date | timer | alarm] 带参数的mode 切换到对应的显示模式alarm [open | close] 两个操作，分别用于开关闹钟注：当闹钟到达，且处于终端模式下，不播放音乐，仅在每一个命令后给予提示，”Info: on alarming”Timer 在不带参数的情况下，提示命令的用法参数有，start, pause, continue, stop, reset分别用于秒表的开始，暂停，继续，停止，重置操作注：对秒表的操作，必须先切换到秒表模式参数有，time, date, alarm，分别用于设置时间，日期，闹钟相关参数以下是对时间的相关设置，将时间设置为19:38:30以下是对日期的相关设置，将日期设置为2010-12-6注意：时间或日期的范围设置不正确，将不能正确进行设置参数有，time, date, alarm，分别用于设置时间，日期，闹钟相关参数Alarm 有是三个参数，on, off, {time} 分别用于设置闹钟的开启，关闭，以及时间闹钟时间的设置与时间的设置相同Exit命令或者-按键退出终端模式。
智能时钟课程设计说明书
课程设计说明书课程名称：2011级机电专业课程设计题目：智能电子钟（LCD显示）学院：机电工程学院系：机电专业：机械设计制造及其自动化班级：机制xxx班学号：xxxxxxxxx学生姓名：xxxxx起讫日期：—指导教师：xxxxxx 职称：系分管主任：审核日期：摘要电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可扩展性能强等特点，被广泛应用于生活和工作当中。
另外，在生活和工农业生产中，也常常需要温度，这就需要电子时钟具有多功能性。
本设计主要为实现一款可正常显示时钟/日历、带有定时闹铃的多功能电子时钟。
本文对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现多功能电子时钟。
本设计应用AT89C51芯片作为核心，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。
这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。
该电子时钟可以应用于一般的生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。
关键词：电子时钟；多功能；AT89C51；DS1302第1章总体设计方案1.1 方案设计实时时钟芯片具备年、月、日、时、分、秒计时功能和多点计时功能，计时数据的更新每秒自动进行一次，不需程序干预。
计算机可通过中断或查询方式读取计时数据进行显示，因此计时功能的实现无需占用CPU的时间，程序简单。
此外，实时时钟芯片多数带有锂电池做后备电源，具备永不停止的计时功能；具有可编程方波输出功能，可用做实时测控系统的采样信号等；有的实时时钟芯片内部还带有非易失性RAM，可用来存放需长期保存但有时也需变更的数据，由于功能完善，精度高，软件程序设计相对简单，且计时不占用CPU时间，因此，在工业实时测控系统中多采用这一类专用芯片来实现实时时钟功能。
利用单片机内部的定时/计数器进行中断定时，配合软件延时实现时、分、秒的计时及秒表计时。
电子闹钟说明书
本电子闹钟的设计是以单片机技术为核心，采用了小规模集成度的单片机制作的功能相对完善的电子闹钟。
硬件设计应用了成熟的数字钟电路的基本设计方法，并详细介绍了系统的工作原理。
硬件电路中除了使用AT89C51外，另外还有晶振、电阻、电容、发光二极管、开关、喇叭等元件。
在硬件电路的基础上，软件设计按照系统设计功能的要求，运用所学的汇编语言，实现的功能包括‘时时-分分-秒秒’显示，设定和修改定时时间的小时和分钟、校正时钟时间的小时、分钟和秒、定时时间到能发出一分钟的报警声。
一芯片介绍AT89C51是一种带4K字节FLASH存储器的低电压、高性能CMOS 8位微处理器，俗称单片机。
AT89C51是一种带2K字节闪存可编程可擦除只读存储器的单片机。
单片机的可擦除只读存储器可以反复擦除1000次。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，AT89C51是它的一种精简版本。
AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案，外形及引脚排列如图1-1所示。

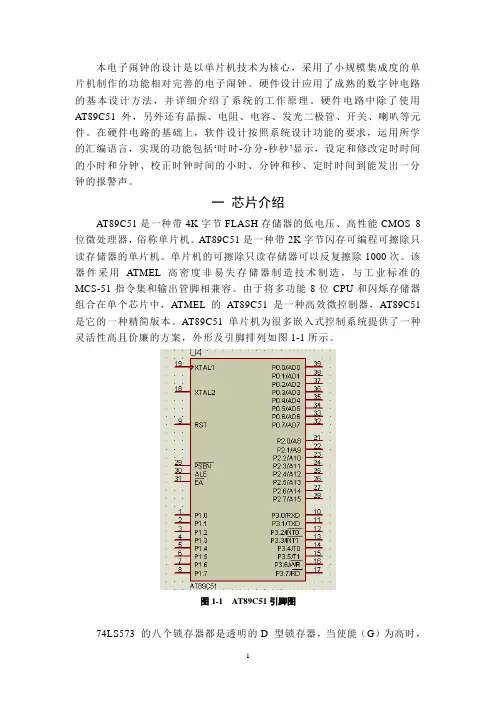

图1-1 AT89C51引脚图74LS573 的八个锁存器都是透明的D 型锁存器，当使能（G）为高时，Q 输出将随数据（D）输入而变。
当使能为低时，输出将锁存在已建立的数据电平上。
输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。
这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。
特别适用于缓冲寄存器，I/O 通道，双向总线驱动器和工作寄存器。
外形及引脚排列如图1-2所示。
图1-2 74LS573引脚图二硬件电路设计1 时钟电路设计AT89C51系列的单片机的时钟方式分为内部方式和外部方式。
内部方式就是在单片机的XTAL1和XTAL2的两引脚外接晶振，就构成了自己振荡器在单片机内部产生时钟脉冲信号。
3208LED点阵屏电子钟使用说明书
3208LED点阵屏电子钟使用说明书1LED LED点阵屏电子钟点阵屏电子钟点阵屏电子钟[性能简介性能简介]]·靓丽的显示屏幕靓丽的显示屏幕：：采用32*8 高亮度红色LED 点阵列作为屏幕显示，使时钟更醒目。
·丰富的显示信息丰富的显示信息：：支持日期、星期、时间和温度的交替显示，使显示的信息量更大。
·更人性化的时间切换更人性化的时间切换：：时间停留2 秒，日期、星期停留1秒，使重要信息一目了然。
·特殊的调时功能特殊的调时功能：：4 个调时操作键，分区加数调时方法，使调时更快捷。
·人性化的整点报时人性化的整点报时：：整点报时的区间为早晨7 点到晚上9 点，不打扰夜间休息。
·精确的温度数据精确的温度数据：：采用精确的数字式温度传感器，温度误差更小。
·先进的时钟系统先进的时钟系统：：采用专用的时钟芯片，可自动完成2100 年之前的时间显示。
·不间断的走时不间断的走时：：采用大容量备用电池，使外电源掉电后时钟仍能走时3 年以上。
·外挂式温度传感器外挂式温度传感器：：用导线将温度传感器远离主体电路，避免主体电路发热干扰。
[组装与启动组装与启动]]A,B,C,D 四个按键，A 为“调时切换键”，B 为“内容切换键”，C 为“屏幕前位数据加1”，D 为“屏幕后位数据加1”按下时钟主体背面的电源开关（如图6）后，在LED 显示屏上会显示“DYDIY”字样，同时扬声器发出开机音乐用以测试显示屏和扬声器。
此后系统将自检各项功能，屏幕上可能会出现不正常的显示，此为正常现象。
当扬声器再一次发出提示音后系统将进行正常的显示。
[时钟初始化时钟初始化]]当首次使用时钟、备用电池掉电或更换时钟芯片后，我们就需要对时钟进行初始化处理。
初始化是将时钟芯片的时间设定为出产时间（2005 年12月22 日星期二12：00），并开始走时。
初始化的方法是：在正常时钟显示的情况下同时按下B、C、D 三个键0.5 秒，当听到提示音时表示初始化完成。
电子钟说明书(福州智兴科技有限公司)
ZXTL—13A电子台历说明书一、功能简介1、公（农）历月、日、温度、时(24小时制）、分、星期显示，公历和农历的日期会自动轮换显示（有指示灯指示)；2、50年万年历查询;3、日期时间记忆功能,停电时显示关闭但仍继续走时，来电时不需重新设置日期时间;4、整点报时功能（22：00～6:00不报）；5、三组闹钟功能,且响铃时报时；6、六组生日提醒功能；7、即时报时功能；8、自动测试温度,温度范围：－9～50℃；9、亮度自动调整,22：00~7:00亮度降低一半。
二、操作说明1、按键名称：设置键、移动键、修改键、定闹键、报时键(轻触型电子薄膜按键）。
2、日期时间设置：①、在正常日期时间显示状态下，按设置键进入日期时间设置状态，小时和分钟位同时显示年且闪烁；②、此时按修改键修改年(若不要修改闪烁位内容,则不压修改键，下同），修改好后按移动键月闪烁，按修改键修改月，修改好后按移动键日闪烁，按修改键修改日，在设置过程中，星期和农历月日将自动跟随公历年月日而变化;③、再按移动键，则年不显示了,小时位闪烁,按修改键修改小时,按移动键,分钟位闪烁,按修改键修改分钟；④、按设置键回到正常日期时间显示状态。
3、整点报时设置:在正常日期时间显示状态下，按修改键，则可以打开/关闭整点报时功能(整点报时指示灯亮/灭）。
4、定闹时间设置：①、在正常日期时间显示状态下，按定闹键进入定闹时间查询,定闹（闹钟）指示灯亮，在温度位显示“A1”，表示当前您看到的是第一组定闹信息，在小时、分钟位显示“―∶――”表示该组定闹时间无效，显示具体时间表示该组定闹时间有效,按修改键可以切换有效或无效；②、若要修改定闹时间则按设置键进入定闹时间设置，小时位闪烁，按修改键修改小时，按移动键分钟位闪烁，按修改键修改分钟；③、按定闹键进入第二组定闹时间查询,其设置与第一组相同，用同样方法可完成第三组的查询、设置.查询、设置三组定闹时间后再按定闹键则退出定闹时间设置，进入生日提醒查询。
数码电子钟的操作规程
数码电子钟的操作规程一、引言数码电子钟是一种先进的计时设备，广泛应用于家庭和办公场所。
为了正确使用和操作数码电子钟，本文将为您介绍数码电子钟的操作规程。
二、安装与设置1. 安装a) 将数码电子钟从包装盒中取出，确保配件齐全且外观完好。
b) 将数码电子钟放置在平稳的桌面或墙壁上，确保设备稳固。
2. 电池安装a) 打开数码电子钟的电池仓盖。
b) 根据说明书提示的正确方向，安装电池。
c) 关闭电池仓盖，确保电池安装牢固。
3. 时间设置a) 按下时间调节按钮进入时间设置模式。
b) 通过按下相应的按钮来调整小时和分钟，根据当前准确的时间进行设置。
c) 按下确认按钮以保存设置，退出时间设置模式。
4. 其他设置根据数码电子钟的具体型号和功能，可以进行其他设定，如闹钟、日期、温度等功能的设置。
请参考相应的说明书进行操作。
三、基本操作1. 时间显示数码电子钟通常会自动显示当前的时间。
若发生误差，可按下时间调节按钮进行微调。
2. 闹钟设置a) 按下闹钟设置按钮进入闹钟设置模式。
b) 根据需要，通过按下相应的按钮来调整闹钟的小时和分钟，并设置闹钟的重复模式，如工作日、每天、单次等。
c) 按下确认按钮以保存设置，退出闹钟设置模式。
3. 亮度调节根据需要，数码电子钟通常具备亮度调节功能。
通过按下亮度调节按钮来调整数码电子钟的亮度，以适应不同的环境要求。
4. 报时功能数码电子钟通常具备报时功能，以及设定的报时间隔。
根据需要，可打开或关闭该功能，同时可以调整报时的时间间隔。
四、维护与保养定期使用柔软的布清洁数码电子钟的外壳，避免使用化学溶剂和腐蚀性清洁剂。
2. 电池更换当数码电子钟的显示屏变暗或无法正常显示时，请立即更换电池。
按照说明书中的步骤进行电池更换，确保使用新鲜电池。
3. 避免受潮数码电子钟对水和潮气非常敏感，应避免将其放置在潮湿的环境中，以防止损坏。
五、注意事项1. 避免震动数码电子钟是精密的计时设备，应避免受到强烈的震动和冲击，以防止内部元件的损坏。
智兴倒计时 说明书
智兴倒计时说明书
智兴倒计时说明书：
按压模式按钮可以在时钟、秒表、计时器、倒计时功能之间转换。
时钟模式下可以通过按压SET按钮进入时间调整模式，UP和DOWN按钮调整正确时间。
计时器模式下通过按压开始/停止按钮进行计时操作。
同时按下MIN和SEC按钮可以清零计时。
按秒表顶部的“按键”按钮可在三种模式之间来回切换，
“秒表计时”的模式，您可以随时随地的启动和停止秒表计时器的运作。
日常的“时间”模式，您可以查看当前时间，您也可以自行校准。
模式是“警报”模式，报警就是到点了秒表自动发音响，您可以在秒表中自行设置提醒的时间。
先按一下“设置”键（进入时间设置状态，同时年份“闪烁”，可按“上调”或“流水（下调）”键修改年份；
修改好后按“设置”键将闪烁位移到公历“月”，按“上调”或“流水（下调）”键修改月份；
用同样的方法可对日、时、分、秒进行设置；星期、农历月、日将自动跟随公历的变化而变化。
再按“设置”或“退出”键退出时间设置，回到正常时间状态即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZXTL-13A电子台历说明书
一、功能简介
1、公（农）历月、日、温度、时（24小时制）、分、星期显示，公历和农历的日期会自动轮换显示（有指示灯指示）；
2、50年万年历查询；
3、日期时间记忆功能，停电时显示关闭但仍继续走时，来电时不需重新设置日期时间；
4、整点报时功能（22：00～6：00不报）；
5、三组闹钟功能，且响铃时报时；
6、六组生日提醒功能；
7、即时报时功能；
8、自动测试温度，温度范围：－9～50℃；
9、亮度自动调整，22：00～7：00亮度降低一半。
二、操作说明
1、按键名称：设置键、移动键、修改键、定闹键、报时键（轻触型电子薄膜按键）。
2、日期时间设置：
①、在正常日期时间显示状态下，按设置键进入日期时间设置状态，小时和分钟位同时显示年且闪烁；
②、此时按修改键修改年（若不要修改闪烁位内容，则不压修改键，下同），修改好后按移动键月闪烁，按修改键修改月，修改好后按移动键日闪烁，按修改键修改日，在设置过程中，星期和农历月日将自动跟随公历年月日而变化；
③、再按移动键，则年不显示了，小时位闪烁，按修改键修改小时，按移动键，分钟位闪烁，按修改键修改分钟；
④、按设置键回到正常日期时间显示状态。
3、整点报时设置：
在正常日期时间显示状态下，按修改键，则可以打开/关闭整点报时功能（整点报时指示灯亮/灭）。
4、定闹时间设置：
①、在正常日期时间显示状态下，按定闹键进入定闹时间查询，定闹（闹钟）指示灯亮，在温度位显示“A1”，表示当前您看到的是第一组定闹信息，在小时、分钟位显示“―∶――”表示该组定闹时间无效，显示具体时间表示该组定闹时间有效，按修改键可以切换有效或无效；
②、若要修改定闹时间则按设置键进入定闹时间设置，小时位闪烁，按修改键修改小时，按移动键分钟位闪烁，按修改键修改分钟；
③、按定闹键进入第二组定闹时间查询，其设置与第一组相同，用同样方法可完成第三组的查询、设置。
查询、设置三组定闹时间后再按定闹键则退出定闹时间设置，进入生日提醒查询。
若三组定闹时间没有一组有效，则定闹（闹钟）指示灯熄灭。
5、生日提醒设置：
①、在第三组定闹时间查询、设置完成后，按定闹键进入第一组生日提醒查询，在温度位显示“b1”，在月日位显示有效日期或无效日期“――”，若公历指示灯亮则表示以公历日期为准，若农历指示灯亮则表示以农历日期为准，按移动键切换公历/农历，按修改键打开／关闭该组生日提醒；
②、若要修改生日提醒则按设置键进入生日提醒设置，月位闪烁，按修改键修改月，按移动键日位闪烁，按修改键修改日；
③、按定闹键进入第二组生日提醒查询，其设置与第一组相同，用同样方法可完成第三组至第六组的查询、设置。
当第六组生日提醒查询、设置完成后，按定闹键返回正常日期时间显示状态。
三、响铃方式
①、接通电源，会有钟声、现在时刻几点几分和一首音乐；
②、整点报时：当整点报时打开时，报时指示灯亮，每天的7：00～21：00整点时，会有钟声、现在时刻几点整和一首音乐；
③、即时报时：在正常时间状态下，按报时键，报现在时刻几点几分；
④、定闹响铃：每天到定闹时间响铃，响铃内容是：咚咚咚，现在时刻几点几分，……持续一分钟；
⑤、生日提醒响铃：生日这天7：00～21：00每个小时的第8分钟，会放一首祝你生日快乐的音乐。
四、其它说明
①、在任何设置状态下，若超过30秒无操作，自动返回正常日期时间显示状态；
②、在任何设置状态下，按报时键除报时外，返回正常日期时间显示状态；
③、在响铃状态下，只要有键按下立即停止响铃且进入相应按键状态。
电子数码时计使用说明书
一、功能简介
1、时、分、温度显示
2、12/24小时制可设定,12小时制有上午、下午指示；
3、八组音乐定闹功能
4、手动报时功能
5、整点报时功能
6、停电继续走时
7、亮度自动调整（22 ：00～7：00亮度减半）
8、自动测试温度（－9～50℃）
二、操作说明
1、按键名称
复位设置移动修改定闹报时
2、时间设置
按设置键，小时位闪烁，按修改键修改小时；按移动键分钟位闪烁，按修改键修改分钟；再按设置键回到正常时间显示。
3、12/24小时制设置
在正常时间显示状态下，按住修改键3秒，则可进行12小时制与24小时制的互相切换，12小时制有上午、下午指示灯指示，语音报时都是24小时制。
4、整点报时开/关设置
在正常显示状态下，按一下修改键可以打开/关闭7：00～21：00整点报时功能（整点指示灯亮/灭），22：00～6：00整点都不报。
5、定闹时间设置：
在正常显示状态下，按定闹键进入闹铃时间查询，在温度位显示A1，表示您看到的时分是第一组闹铃信息（若在时分位显示―∶――表示该组闹铃时间无效，否则有效，可按修改键切换成有效或无效），若要调整则按设置键，小时位闪烁，按修改键修改小时，按移动键分钟位闪烁，按修改键修改分钟；再按定闹键进入第二组闹铃时间查询，在温度位显示A2，其设置与第一组相同；用同样方法可完成第三组至第八组的查询、设置；最后按定闹键返回正常显示状态；若八组闹铃时间至少一组有效，则闹铃指示灯亮，否则不亮。
三、响铃方式
1、接通电源，会有钟声、现在时刻几点几分和一首音乐。
2、整点报时：当整点报时打开时，整点指示灯亮，每天的7：00～21：00整点时，会有钟声、现在时刻几点整和一首音乐；
3、手动报时：按报时键，报现在时刻几点几分。
4、定闹响铃：每天到闹铃时间响铃，响铃内容是：咚咚咚，现在时刻几点几分……持续一分钟。
四、其它说明
1、在任何设置状态下，若超过30秒无按键操作，自动返回正常时间显示状态。
2、在任何设置状态下，按报时键除报时外，返回正常时间显示状态。
3、在响铃状态下，只要有键按下即停止响铃且进入相应按键状态。
4、特殊情况下，显示屏不显示或全亮不闪等，可按复位键，重新设置。
注：ZXTL-13A、05A产品专利号200630008994.8
ZXTL-16A、06A产品专利号200630008995.2
ZXTL-13A、05A面框上方大按键为报时/止闹键。
