人教版九年级物理第十七章 同步练习题 17.2《欧姆定律》精选习题
人教版九年级物理第十七章同步练习题
第二节欧姆定律
1．在“电压表、电流表测电阻”的实验中，某一次测量时，小华同学观察到接在待测电阻两端电压表的示数如图所示，则电阻两端的电压为＿＿＿＿V。
若此时电流表示数为0.22A，则电阻的阻值为＿＿＿＿＿©。
2．在一段导体两加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为＿＿＿＿＿A，这段导体的电阻为＿＿＿
＿©。
3．在如图所示的电路中，电阻R1＝8 ©，R2＝10 ©，电源电压及定值电阻R 的阻值未知。
当开关S接位置1时，电流表示数为0.2A。
当开关S接位置2时，电流表示数可能值在＿＿＿＿＿A到＿＿＿＿＿A之间。
4．如图所示的电路中，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，且将R2和R3对换位置后，电流表、电压表示数均不变，则电源电压为＿＿＿＿＿V。
5．有R1与R2两电阻，串联时电压之比是1：2，电流之比是＿＿＿＿＿＿；当两电阻并联时，则通过R1、R2的电流之比＿＿＿＿＿，电压之比＿＿＿＿＿。
6．台湾专门发展一项军事科研课题，号称“石墨炸弹”计划，该计划可使供电设备＿＿＿＿＿，从而使对方的供电系统瘫痪。
7．在“探究电流与电压的关系”的实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I－U关系图像，从图中可以看
出R1、R2的大小关系为（ ）
A．R1＞R2
B．R1＜R2
C．R1＝R2
D．不能确定
8．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（ ）
A．U AB＞U BC，I AB＜I BC
B．U AB＜U BC，I AB＝I BC
C．U AB＞U BC，I AB＝I BC
D．U AB＝U BC，I AB＜I BC
9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（ ）
A．A导体的电阻为10 ©
B．B导体的电阻为10 ©
C．A导体两端电压为3V时，通过A导体的电流为0.3A
D．B导体两端电压为3V时，通过B导体的电流为0.6A
10．在如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
11．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分
析正确的是（ ）
A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
12．如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过
程中，有关电流表和电压表的读数以及灯泡亮度的变化，下列叙述正确的是（ ）
A．电流表的读数变大，电压表的读数变小，灯泡变暗
B．电流表的读数变小，电压表的读数变大，灯泡变亮
C．电流表、电压表的读数都变小，灯泡变暗
D．电流表、电压表的读数都变大，灯泡变亮
13．请用笔画线代替导线完成如图所示电路的连接，要求满足闭合开关后，向右移动滑动变阻器滑片的过程中：（1）小灯泡变亮，电压表V1的示数变小，电压表V2有示数且保持不变；（2）导线不能交叉（电源电压保持不变）。
14．现有一个可以显示通过自身电流的电阻器Rg，其允许通过的最大电流为1mA，阻值约为几百欧。
另外还提供以下器材：量程为0～10V的电压表，阻值为7500 ©的定值电阻R0、电压可调的电源、开关各一只，导线若干。
为了测出这一电阻器Rg的阻值，甲、乙两同学分别设计了如图所示两个电路：
（1）你认为应选用＿＿＿＿电路（填“甲”或“乙”）；
（2）选用了正确的电路后，得到下表中的四组数据，请根据表中数据在坐标纸上作出U－I图象。
实验序号电压表示数U/V Rg显示电流I/mA
1 2.00.25
2 4.00.50
3 6.00.76
48.00.99
15．在学习“串联电路的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有“50 © 1A”），两个定值电阻（10 ©和5 ©）、电压表、电流表、电源等器材对此进行了探究。
他们设计了如图甲所示的电路
图。
（1）根据电路图，请你在图乙中用笔画线代替导线将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取要适当）。
（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移至＿＿＿＿（填“A”或“B”）端。
（3）下表是小强和小刚在这次实验中所记录的数据。
请你根据他们测量的三组数据进行分析，可以得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
＿。
（4
原因可能是下面哪一种情况？＿＿＿＿（只填字母序号即可）。
A．滑动变阻器某处断路
B．只有R1被短路
C．只有R2被短路
D．电压表的某一个接线柱接触不良
（5）在这次实验中，滑动变阻器的作用是＿＿＿＿＿＿。
16．在学校举行的物理创新大赛上，小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所示。
两装置中所用的器材与规格完全相同，压力表是由电压表改装而成，R1为定值电阻，阻值
为10 ©，R2为滑动变阻器，规格为“10 © lA"。
金属指针OP可在金属杆AB上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计。
M为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比。
当托盘所受压力为零时，P恰好位于R2的最上端；当托盘所受压力为50N时，P恰好位于R2的最下端，此时弹簧的形变仍在弹性限度内。
（1）甲装置中，当P位于R2的最下端时，电压表的示数为3V，则电源电压是多少?
（2）甲装置中，压力25N的刻度位置标在电压表表盘多少伏的刻度线上?
（3）在甲、乙两种装置中，两压力表的刻度特点有何不同?试说明理由。
参考答案：
1． 2.2 10
2． 0.6 5
3． 0.16 0.2（或0.2 0.16）
4． 7
5． 1：1 2：1 1：1
6．短路
7． B
8． C
9． B
10． D
11． D
12． C
13．如图所示
14．（1）乙
（2）如图所示
（3）500
15．（1）如图所示
（2）A
（3）串联电路的总电阻等于各串联电阻之和
（4）D
（5）改变R1和R2两端的电压（或“改变电路中的电流”）16．。

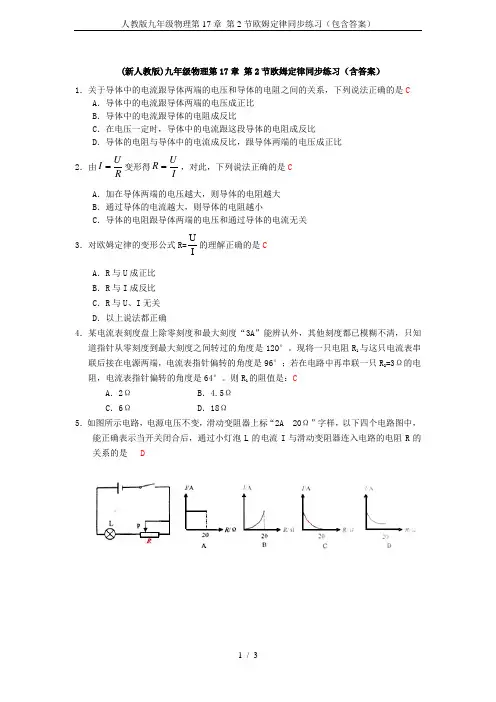

人教版九年级物理第17章 第2节欧姆定律同步练习(包含答案)
(新人教版)九年级物理第17章 第2节欧姆定律同步练习（含答案）1．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是CA ．导体中的电流跟导体两端的电压成正比B ．导体中的电流跟导体的电阻成反比C ．在电压一定时，导体中的电流跟这段导体的电阻成反比D ．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比2．由变形得，对此，下列说法正确的是C A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．导体的电阻跟导体两端的电压和通过导体的电流无关3．对欧姆定律的变形公式R=的理解正确的是C A ．R 与U 成正比B ．R 与I 成反比C ．R 与U 、I 无关D ．以上说法都正确4．某电流表刻度盘上除零刻度和最大刻度“3A ”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。
现将一只电阻R 1与这只电流表串联后接在电源两端，电流表指针偏转的角度是96°；若在电路中再串联一只R 2=3Ω的电阻，电流表指针偏转的角度是64°。
则R 1的阻值是：CA ．2ΩB ．4.5ΩC ．6ΩD ．18Ω 5．如图所示电路，电源电压不变，滑动变阻器上标“2A 20Ω”字样，以下四个电路图中，能正确表示当开关闭合后，通过小灯泡L 的电流I 与滑动变阻器连入电路的电阻R 的关系的是 DR U I =IU R =IU6．根据欧姆定律，可变形得到，对此，下列说法正确的是D A ．导体电阻的大小跟导体两端的电压成正比B ．导体电阻的大小跟导体中的电流成反比C ．当导体两端的电压为零时，导体的电阻也为零D ．导体电阻的大小跟导体两端的电压和通过导体的电流无关7．根据欧姆定律I=U/R ，下列说法正确的是CA ．通过导体的电流越大，这段导体的电阻就越小B ．导体两端的电压越高，这段导体的电阻就越大C ．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比D ．导体的电阻与电压成正比，与电流成反比8.某段导体两端的电压是4V 时，通过导体的电流是1A ；如果将该导体两端的电压减少到2V时，通过导体的电流是BA ．0.25AB ．0.5AC ．2AD ．3A9.．一只定值电阻接在12V 电压的电源上，通过的电流为2A ，若把它接在9V 的电路中，则通 过它的电流为 CA ．6ΩB ．2AC.1.5AD.3V10．某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体 的电阻和通过它的电流CA ．都减少到原来的一半B ．都保持不变C ．电阻不变，电流减小到原来的半D ．电阻不变，电流是原来的2倍11．如图，电阻箱的示数是_______Ω，电源电压为12V ，当电阻箱各旋钮转到图示位置时，电流表示数恰为1mA ，则电阻R 0的阻值为_______Ω。
人教版九年级物理 第17章 欧姆定律 同步训练(含答案)
人教版九年级物理第17章欧姆定律同步训练一、选择题1. 从欧姆定律可导出R＝UI，下列说法正确的是()A．当电压为0时，电阻为0B．当电流增大2倍时，电阻减小2倍C．当电压增大2倍时，电阻增大2倍D．不管电压或电流如何变化，电阻不变2. 在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U－I关系图像，从图中可以看出R1与R2的大小关系是()A. R2＞R1B. R1＝R2C. R2＜R1D. 无法确定3. 图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是()4. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是()A. 电压表示数变小，电压表与电流表示数的乘积变小B. 电压表示数变大，电压表与电流表示数的比值不变C. 电流表示数变小，电压表与电流表示数的比值变大D. 电流表示数变大，电压表与电流表示数的乘积不变5. 如图所示，将电阻R1和R2并联后接在电源两端，若R1、R2的电阻分别为5 Ω和15 Ω，则闭合开关S，电流表A与A1的示数之比为()A．3∶1 B．1∶4 C．4∶1 D．4∶36. 如图是自动测定油箱内油量的装置图，其中R′是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是()A. 油量表是由电压表改装而成的B. R和R′在电路中是并联的C. 油位越高，通过R的电流越大D. 油位越低，R两端的电压越小二、填空题7. 如图所示的电路中，开关S闭合时，电灯L1和L2是______联的；断开开关S，电流表的示数________(选填“变大”、“变小”或“不变”)．8. 两个标有“5 Ω 1 A”和“10 Ω0.6 A”的定值电阻，将它们串联起来使用时等效电阻为Ω，电源电压最大为V;将它们并联时干路电流最大是A。
17.2欧姆定律-练习-2024-2025学年人教版物理九年级全一册
17.2欧姆定律【知识梳理】1、欧姆定律是由德国物理学家欧姆在1826年通过大量的实验归纳出来的。
2、欧姆定律：导体中的电流跟导体两端的电压成，跟导体两端的电阻成。
公式为：I=U/R ，变形公式有：U= ，R= 。
3、电阻的串联与并联：串联：R= （串联电阻的总电阻的阻值比任何一个分电阻阻值都）并联：1/R= （并联电阻的总电阻的阻值比任何一个分电阻阻值都）n个阻值为R的电阻串联则R总= ；n个阻值为R的电阻并联则R总= 。
【巩固练习】4. 根据欧姆定律I＝U/R，下列说法正确的是（）A. 通过导体的电流越大，导体的电阻就越小B. 导体两端的电压越高，导体的电阻就越大C. 导体中的电流，跟导体两端的电压成正比，跟电阻成反比D. 导体的电阻与电压成正比，与电流成反比2、某同学用电流表和电压表测甲、乙两段导体的电阻后作出如图所示的图象，由此可判断（）A. R甲＞R乙B. R甲≥R乙C. R甲＜R乙D. R甲≤R乙3、如果某人的身体电阻约在3000Ω到4000Ω之间，为了安全，要求通过人体的电流不能大于 5mA，那么此人身体接触的电压不能大于（）A. 5VB. 15VC. 30VD. 36V4、两个电阻R1=8Ω，R2=16Ω，把它们并联起来接入电路中，通过R1的电流为0.5 A，那么通过R2的电流为（）A. 2AB. 0.5AC. 1AD. 0.25A5、两电阻R1和R2接在各自电路中，当U1∶U2=2∶1，I1∶I2=4∶1时，两电阻R1、R2阻值之比等于（）A. 1∶2B. 2∶1C. 8∶1D. 1∶86、两个定值电阻，R1标有“20Ω，0.3A”、R2标有“15Ω，0.6A”的字样，把它们并联起来直接接在一电源两端，则允许通过R2的最大电流是（）A. 0.3AB. 0.4AC. 0.6AD. 0.9A7、某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的（）A. B. C. D.8、在一段导体两端加上0.2V电压时，通过它的电流为0.04A，若使它两端的电压升高到3V，则通过它的电流为_____A，这段导体的电阻为_____Ω．9、如图甲的电路中，电源电压保持不变．闭合开关后，滑片P由b端滑到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是_______V，定值电阻R0的阻值是_______Ω．10、小娟同学在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成右图所示I-U 关系图像．由图可得甲的电阻为________ Ω；若这两个电阻串联后接在电压为9V的电源上，电路中的电流为________A；这两个电阻并联后接在9V电源上，干路中的电流为________A．11、图甲是探究通过导体的电流与电阻关系的电路图（电源电压保持不变），图乙是依据五次实验的数据描点绘制的I-R图像．分析图像可得实验结论：_________________________________．当R由10Ω换为_______Ω时，需将滑动变阻器接入电路的阻值调得更小，才能使R两端的电压保持在_______V不变．12、在探究“电流与电阻的关系”实验中，按要求完成下面各题：（1）小新将实物连接成如图甲所示电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正．（2）将电路连接正确后，闭合开关，移动滑动变阻器滑片P，使定值电阻R两端电压为2V，电流表示数如图乙所示，电流大小为________A．（3）换上10Ω的电阻后，闭合开关，电压表示数将________（选填“变大”或“变小”），此时应将滑片P向________(选填“A"或“B”)端移动，使电阻两端电压为________ V．（4）通过该实验，可以得出结论：_________________________________．13、小明利用如图甲所示的实验电路探究“电流与电阻的关系”，可供选择的器材有：电源（两节新干电池），电流表、电压表、开关，阻值分别为5Ω、10Ω、25Ω的定值电阻各一个，“10Ω 2A”“20Ω 1.5A”两种规格的滑动变阻器，导线若干。
17.2欧姆定律 同步练习 人教版物理九年级全一册(含答案).docx
17.2欧姆定律同步练习一、单选题1．根据欧姆定律UIR=，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越高，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过这段导体中的电流就越大2．从欧姆定律可以导出URI=。
对导体电阻的理解，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．电阻由导体本身性质决定，与电流、电压无关3．下列图像能反映通过定值电阻的电流随两端电压变化规律的是（）A．B．C．D．4．一个电阻两端加上30V电压时，通过它的电流是3A，现给它两端加上15V的电压时，它的电阻是（）A．0.2Ω B．2.5Ω C．10Ω D．7.5Ω5．当某导体两端的电压为10V时，通过导体的电流为0.5A。
如果导体两端电压为0V，那么导体的电阻为（）A．0Ω B．20Ω C．5Ω D．0.05Ω6．如图所示，定值电阻R1=50Ω，R2=10Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1 B．I1∶I2=1∶2 C．U1∶U2=1∶1 D．U1∶U2=2∶17．甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。
在不同电压下，多次测量 图像。
从中获得的信息正确的是（）电流值，描绘了U IA．甲电阻大于乙电阻B．乙电阻较细C．当甲、乙电阻没有接入电路中时，电阻均为0D．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流8．如图所示电路中，电阻R1＝10Ω，电源电压保持不变，闭合开关后电流表A1的示数为0.6A，电流表A的示数为0.9A，则R2的阻值为（）A．30Ω B．20Ω C．10Ω D．5Ω9．在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
17.2 人教版九年级上册物理 第十七章《欧姆定律》欧姆定律 专题训练含答案
简单1、下面公式表示欧姆定律的是（）A．svt=B．mVρ=C．FpS=D．UIR=【分析】根据欧姆定律的内容和欧姆定律的表达式进行解答．【解答】欧姆定律是指：通过导体的电流，跟导体两端的电压成正比，跟导体的电阻成反比；其表达式为UIR=，故D选项正确；而svt=是速度公式，mvρ=是密度公式，FpS=是压强公式；故ABC选项不正确．故选D．2、根据欧姆定律公式UIR=，可变形得到URI=．对此，下列说法中正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关【分析】（1）导体电阻的影响因素：导体的长度、横截面积、材料．（2）URI=只是计算电阻的一种方法，电阻与电压、电流都无关．【解答】导体电阻的影响因素：导体的长度、横截面积、材料．当电压和电流变化时，导体的长度、横截面积、材料都没变，电阻不变．U RI =只是计算电阻的一种方法，电阻与电压、电流都无关．故选D．3、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（）A．电流表示数不变，电压表示数不变B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变大D．电流表示数变大，电压表示数变小【分析】根据电路图可知，电阻与滑动变阻器串联，电压表测量电阻两端的电压，电流表测量总电流，滑动变阻器的滑片P向左移动过程中，电路电阻减小，根据欧姆定律可知电路电流和电阻两端电压的变化．【解答】滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，根据公式UIR=可知，电路电流变大，也就是电流表示数变大，电阻的阻值不变，根据公式U＝IR可知，两端的电压变大，也就是说电压表示数变大．故选C．4、某导体两端电压为6V，通过的电流为0.6A，那么该导体的电阻值为_________Ω．该导体的两端不加电压时，其电阻值为_________Ω．（不计温度对阻值影响）【分析】（1）已知电阻两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，与两端的电压和通过的电流无关．【解答】（1）导体的电阻：61006.U VRI A===Ω；（2）因电阻与两端的电压和通过的电流无关，所以当该导体的两端不加电压时，导体的电阻仍为10Ω．故答案为：10；10．5、如图所示电路中，电源两端电压不变，R1、R2的阻值分别为10Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，当S1闭合、S2断开时，电压表的示数为_________V．【分析】当开关都闭合时，为基本电路，电压表示数等于电源电压；当S1闭合、S2断开时，电压表并联在R1两端，先根据串联电路总电阻等于各分电阻之和求出总电阻，然后利用欧姆定律以及串联电路处处电流相等求出电路中的电流，最后根据U＝IR求出R1两端的电压，即电压表的示数．【解答】开关都闭合时，为R1的基本电路，故电源电压为6V；当S1闭合、S2断开时，两个电阻串联，此时电路的总电阻：R＝R1＋R2＝10Ω＋20Ω＝30Ω，则电路中的电流：60.230RVI AU===Ω，即电压表的示数：U 1＝IR 1＝0.2A ×10Ω＝2V ．故答案为 2．6、如图所示，并联的红、绿、白三盏电灯，它们两端的电压都是220伏，电阻分别是3230欧、1210欧、484欧．求通过各盏灯的电流．【分析】由电路图可知，红、绿、白三盏电灯并联，根据并联电路的电压特点和欧姆定律求出通过各盏灯的电流．【解答】由电路图可知，红、绿、白三盏电灯并联，因并联电路中各支路两端的电压相等，所以，通过各盏灯的电流分别为：1122032300068.I A U V R ==≈Ω，2222001821210.U V I A R ==≈Ω，332200455484.U V I A R ==≈Ω． 答：通过红、绿、白三盏电灯的电流依次为0.068A 、0.182A 、0.455A ．7、如图所示，电源电压为6V 不变，R 1＝10Ω、R 2＝20Ω，求：（1）当开关S 断开时，电路中的总电阻和R 2两端的电压；（2）当开关S 闭合时，电流表示数．【分析】（1）开关S 断开时，R 1、R 2串联，根据串联电路电阻特点求出总电阻；结合串联电路中电流规律计算R 2两端电压；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值．【解答】（1）开关S 断开时，R 1、R 2串联，电路中的总电阻：12102030R R R =+=Ω+Ω=Ω；由于串联电路中电流处处相等，所以R 2中电流262003.U V I I R A ====Ω；R2两端电压：222200.24U R I A V ==Ω⨯=；（2）开关S 闭合时，R 2被短路，电路中只有R 1工作，电流表示数即R 1中电流值：161006.A V I U I Ω===． 答：（1）当开关S 断开时，电路中的总电阻为30ΩΩ、R 2两端的电压为4V ；（2）当开关S 闭合时，电流表示数为0.6A ．8、一个定值电阻两端的电压是3V 时，通过它的电流是0.5A ，如果电压是5V 时，能否用量程为0.6A 的电流表测量这个定值电阻中的电流？计算说明．（可尝试用多种方法）【分析】（1）先根据欧姆定律求出定值电阻的阻值，再根据欧姆定律求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流；（2）根据欧姆定律分别表示出两种情况下的电流，利用电阻不变得出等式即可求出电压是5V 时通过的电流，然后和0.6A 相比较即可判断能否用量程为0.6A 的电流表测量这个定值电阻中的电流．【解答】电阻是导体本身的一种性质，与两端的电压和通过的电流无关．方法一、根据欧姆定律可得，定值电阻的电阻：3605.U V R I A===Ω， 当电压是5V 时，通过定值电阻的电流： 5083066..U V I A A R ''==≈Ω＞， 所以不能；方法二、∵定值电阻的阻值不变，∴根据欧姆定律可得：U I U I R '=='，即3505.V V A I ='， 解得：I ′≈0.83A ＞0.6A ，所以不能．答：不能用量程为0.6A 的电流表测量这个定值电阻中的电流．9、如图所示电路中，已知电流表的量程为0～0.6A ，电压表的量程为0～3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在保证电流表、电压表不被烧坏的情况下，滑动变阻器连入电路中的阻值范围是多少？【分析】分析清楚电路结构，然后应用串联电路特点与欧姆定律求出滑动变阻器接入电路的阻值范围．【解答】由电路图可知，电阻R 1和滑动变阻器R 2串联，电压表测R 1两端的电压，电流表测电路中电流；因为电压表使用的量程是3V ，电压表示数最大时，电路电流：1130.310U V I A R ===Ω最大， 电流表量程为0～0.6A ，则电路最大电流为0.3A ，此时滑动变阻器接入电路的阻值：21631003.U U V V R I A--===Ω最小最大滑动变阻器接入电路的阻值范围是：10Ω～50Ω；答：滑动变阻器连入电路中的阻值范围是10Ω～50Ω．10、最先研究电流与电压、电阻并得出三者之间关系的科学家是（ ）A ．欧姆B ．伽利略C ．牛顿D ．奥斯特【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律．【解答】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆． 故选A ．11、如图所示的电路中，闭合开关，灯泡L 不发光，电流表无示数，电压表有示数．若电路中只有一处故障，则可能是（ ）A ．灯泡L 短路B ．灯泡L 断路C ．电阻R 短路D ．电阻R 断路【分析】闭合开关，灯泡不亮，故障有二：断路或短路．电流表无示数，说明灯泡不可能短路．【解答】A 、如果灯泡短路，电路电阻较小，电流较大，电流表示数较大．此选项不符合题意；B、如果灯泡断路，电流表断路无示数，电压表串联在电路中，示数为电源电压．此选项符合题意；C、如果滑动变阻器短路，灯泡是通路会发光，电流表示数较大．此选项不符合题意；D、如果滑动变阻器断路，整个电路断路，灯泡不亮，电流表、电压表都无示数．此选项不符合题意．故选B．12、如图所示的电路中，电源电压恒定，当开关S闭合时（）A．电压表示数变大B．电压表示数变小C．电流表示数变大D．电流表示数变小【分析】开关断开时，为基本电路，电压测量电源电压，电流表测量电路中的电流；开关闭合后，为并联电路，电压表测量并联电路两端的电压，电流表测量干路电流；根据并联电路的电压规律分析电压表的示数变化；根据并联电路的电流规律分析电流表的示数变化．【解答】开关断开时，电压表测量的是电源电压，电流表测量R2中的电流；闭合开关后，电压表仍然测量电源电压，电流表测量干路电流，故电压表示数不变，电流表示数变大．故选C．13、如图所示的电路中，闭合开关，发现每个电表都有一定的示数．向右移动变阻器的滑片，则（）A．电流表A1示数减小，电流表A2和电压表V示数增加B．电流表A1和A2示数都减小，电压表V示数增加C ．电流表A 1、A 2和电压表V 示数都减小D ．电流表A 1、A 2和电压表V 示数都增加 【分析】根据电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；根据滑片移动的方向确定电路电阻的变化，然后根据欧姆定律判断干路电流的变化，再根据U ＝IR 判断电压表示数的变化，最后根据欧姆定律可知电流表A 2示数的变化．【解答】由电路图可知，R 1、R 2并联后与滑动变阻器串联，电流表A 1测量干路电流，电流表A 2测量R 1支路电流，电压表测量并联电路两端电压；当滑动变阻器的滑片P 向右移动时，接入电路的电阻变小，电路的总电阻变小，根据U I R=可知，干路电流变大，即电流表A 1的示数变大； 由于并联电路部分的电阻不变，根据U ＝IR 可知，并联电路两端电压变大，即电压表示数变大；由于R 1的阻值不变，由U I R=可知，通过R 1的电流变大，即电流表A 2的示数变大；综合上述分析可得，电流表A 1、A 2和电压表V 示数都变大．故选D ．14、如图所示，电源电压不变．闭合S 1后，再闭合S 2，电流表的示数________，电压表的示数________．（选填“变大”、“变小”或“不变”）【分析】当开关S 1闭合S 2断开时，电阻R 1与R 2串联，电压表测R 2两端电压；当S 2也闭合后，R 1被短路，电路中只有R 2．【解答】当开关S 1闭合S 2断开时，电流表示数12U I R R =+，电压表示数U 2． 当S 2也闭合后，R 1被短路，故电压表测R 2两端电压，也等于电源两端电压，故电压表示数变大；电流表2U I R '=，故I ′＞I ，即电流表示数变大． 故答案：变大；变大．15、在如图所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障．闭合电键S 后：①若各电表示数出现________现象，说明电阻R 2断路；②若各电表示数出现________现象，说明电阻R1和R2都断路．【分析】首先分析电路连接和各电表的测量情况，然后根据开关的断开、闭合分析各电表的可能变化判断故障原因．【解答】根据电路图可知，电阻R1、R2并联，电压表测量并联电路两端电压，电流表A1测量R1支路中的电流，电流表A2测量干路电流；①如果电阻R2断路，则电路为R1的基本电路，电压表测量R1两端电压，也测量电源电压，即电压表示数等于6V，电流表A1和电流表A2都测量电路电流，因此电流表A1和A2示数都不为零，且相等；②如果电阻R1和R2都断路，则电路中没有电流，电流表A1和电流表A2的示数都为零，电压表的正负接线柱与电源两极相连，故电压表示数等于电源电压，即6V．故答案为：①电压表示数为6V，电流表A1和A2示数都不为零，且相等；②电压表示数为6V，电流表A1和A2示数都为零．简单1、由欧姆定律UIR=变形可得URI=．下列说法正确的是（）A．导体电阻跟它两端的电压成正比B．导体电阻跟通过它的电流成反比C．导体电压跟通过它的电流成正比D．导体电阻跟通过的电流和它两端电压无关【分析】（1）导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是电阻是导体本身的一种性质，与流过的电流和两端的电压无关；（2）电压是产生电流的原因，先有电压后有电流．【解答】（1）电阻是导体本身的一种性质，与两端的电压和通过的电流无关，URI=是计算导体电阻大小的一种方法，故AB不正确，D正确；（2）电压是产生电流的原因，不能说导体电压跟通过它的电流成正比，故C 不正确．故选D．2、将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A ．则此时的电源电压和该电阻的阻值分别为（ ）A ．2V 15ΩB ．3V 10ΩC ．2V 10ΩD ．3V 5Ω 【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）导体的电阻是本身的一种性质，与两端的电压和通过的电流无关，再根据欧姆定律求出通过它的电流为0.2A 时电源的电压．【解答】（1）根据欧姆定律可得，导体的电阻：U 3V R 10I 0.3A===Ω； （2）∵导体的电阻与两端的电压和通过的电流无关，∴当通过它的电流为0.2A 时，导体的电阻不变，此时电源的电压：U ′＝I ′R ＝0.2A ×10Ω＝2V ．故选C ．3、在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示，由图中信息可知（ ）A ．A 导体的电阻为10ΩB ．A 导体的电阻大于B 导体的电阻C ．A 导体两端电压为3V 时，通过A 导体的电流为0.6AD ．B 导体两端电压为0V 时，B 导体的电阻也为0Ω【分析】先分别分析图象，根据欧姆定律求出R A 、R B ；再观察A 导体两端电压为3V 时的电流；最后从导体的电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关来考虑即可．【解答】由图可知：当A B 两端电压为3V 时，通过A B 中的电流分别是0.6A 和0.3A ，则A B A B U 3V U 3V R 5R 10I 0.6A I 0.3A===Ω===Ω，；故AB 选项错误，C 选项正确； 因导体的电阻是导体本身的一种性质，与电压和电流无关，故D 选项错误． 故选C ．4、导体两端的电压为3V 时，通过导体的电流是0.3A ，如果加在导体两端的电压变为0V 时，那么该导体的电阻是（ ）A ．0.9ΩB ．10ΩC ．0ΩD ．0.01Ω 【分析】导体的电阻是本身的一种属性，它跟导体的长度、横截面积和材料有关，与导体的电流和两端电压无关，结合欧姆定律可以求解电阻的大小．【解答】已知导体两端的电压是3V 时，通过它的电流是0.3A ，导体的电阻为：U 3V R 10I 0.3A===Ω； 电阻与导体的两端电压无关，所以当它两端电压为0时，该导体的电阻仍为10Ω．故选B ．5、如图所示的电路中，电阻R 1和R 2串联接在AB 两端，电压表并联接在R 1两端．已知R 1＝lO Ω，R 2＝20Ω，电压表示数为2.5V ，则AB 两端电压U ＝______V ．【分析】两电阻串联，电压表测R 1两端的电压，根据串联电路中的电流特点和欧姆定律求出电路中的电流，再根据电阻的串联和欧姆定律求出电源的电压．【解答】两电阻串联，电压表测R 1两端的电压，∵串联电路中各处的电流相等，∴根据欧姆定律可得，电路中的电流：111U 2.5V I I 0.25A R 10====Ω， ∵串联电路中总电阻等于各分电阻之和，∴AB 两端电压U ＝I （R 1＋R 2）＝0.25A ×（lO Ω＋20Ω）＝7.5V ．故答案为：7.5．6、如图所示的电路中，电源电压保持不变，电阻R 2＝20Ω．闭合开关S 后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，求：（1）电源电压；（2）电阻R 1中的电流；（3）电阻R 1的阻值．【分析】由电路图知：两电阻并联，电流表A 1测干路电流，电流表A 2测电阻R 2所在支路电流；（1）由欧姆定律求出电源电压，（2）由并联电路特点求出流过电阻R 1的电流；（3）由欧姆定律求出电阻R 1的阻值．【解答】（1）电源电压U ＝I 2R 2＝I A 2R 2＝0.3A ×20Ω＝6V ；答：电源电压是6V ．（2）通过电阻R 1的电流I 1＝I A 1－I A 2＝0.5A －0.3A ＝0.2A ；答：通过电阻R 1的电流是0.2A ．（3）电阻R 1的阻值11U 6V R 30I 0.2A===Ω； 答：电阻R 1的阻值是30Ω．难题1、从欧姆定律可以导出公式U R I=．对电阻的理解．你认为正确的是（ ） A ．当电压增大时，电阻也增大B ．当电流增大时，电阻减小C ．当电压为零时，电阻也为零D ．电阻由导体本身性质决定，与电流、电压无关【分析】导体的电阻是由电阻自身决定的，与导体的材料，长度，横截面积有关，而与外部的电流、电压大小无关．【解答】导体的电阻与导体的材料，长度，横截面积有关，并不随电流、电压的改变而改变．所以A ，B ，C 错误，D 正确．故选D ．2、如图所示，R 1＝5Ω，R 2＝10Ω，闭合开关，电流表示数为0.2A ，下列计算结果正确的是（ ）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．3、如图所示，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（）A．R1两端电压为2V B．R2两端电压为1VC．电源两端电压为3V D．电路总电阻为20Ω【分析】由电路图可知，两电阻串联，电流表测电路中的电流．根据欧姆定律求出两电阻两端的电压，根据串联电路中的电压特点求出电源的电压，根据电阻的串联求出电路中的总电阻．【解答】由电路图可知，两电阻串联，电流表测电路中的电流．由UIR=可得，两电阻两端的电压分别为：U1＝IR1＝0.2A×5Ω＝1V，U2＝IR2＝0.2A×10Ω＝2V，故AB不正确；因串联电路中总电压等于各分电压之和，所以，电源的电压：U＝U1＋U2＝1V＋2V＝3V，故C正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R＝R1＋R2＝5Ω＋10Ω＝15Ω，故D不正确．故选C．4、根据如图所示U－I关系图象，我们可以判定甲的电阻_______乙的电阻．当电压为0时，甲的电阻_______乙的电阻．（选填“大于”，“小于”，“等于”）【分析】（1）当电压一定时，导体中的电流与导体的电阻成反比，给出一定的电压，通过电流的大小关系判断两电阻的阻值大小关系．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关．【解答】（1）在图中任找一条与纵坐标垂直的直线，观察与甲、乙相交点的横坐标即为对应的电流值，从图象中看出两点甲、乙两端的电压相同时，I甲＜I乙，根据URI可得：R甲＞R乙．（2）电阻是导体本身的一种性质，与通过它的电流大小无关、与导体的两端电压无关，所以当电阻两端电压为0时，R甲＞R乙．故答案为：大于；大于．5、如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_______Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_______点（选填“A”、“B”、“C”、“D”或“E”）．【分析】（1）根据滑片在a 、b 两点时电路的连接情况，由电源电压保持不变的特点，利用欧姆定律列出关于电压的等式，即可求出R 1的阻值；（2）由图可知滑动变阻器R 2两端的电压和通过的电流值，根据欧姆定律求出R 2，则当滑动变阻器的滑片P 在中点时，连入电路的阻值为12R 2，如何根据串联电路的特点和欧姆定律求出串联电路的电流．【解答】（1）由电路图可知，当滑片P 在a 端时滑动变阻器全部接入，R 1与R 2串联，即电路中电流最小时，则由图象可知此时电路中的电流I a ＝0.2A ，R 2两端的电压U 2＝4V ，∴22a U 4V R 20I 0.2A===Ω； 电源电压U ＝I a R 1＋U 2，即：U ＝0.2A ×R 1＋4V －－－－－－－－－－－－① 2当滑片P 在b 端时，滑动变阻器没有连入电路，电压表示数为零，由图象可知这时电路中电流为I b ＝0.6A ，电源电压加在R 1上，则U ＝I b R 1；即U ＝0.6A ×R 1 －－－－－－－－－－－－－－②解①②得：R 1＝10Ω，U ＝6V ；（2）当滑动变阻器的滑片P 在中点时，则滑动变阻器连入电路的阻值为2211R R 201022'==⨯Ω=Ω， ∴电流表的示数为：12U 6V I 0.3A R R 1010'===+'Ω+Ω． ∴由图象可知：电流表示数为0.3A 时对应的点是B ．故答案为：10；B ．6、如图电路，电源电压保持不变．在甲图中，闭合开关S ，电压表示数为4V ，电流表示数为0.4A ；乙图中，闭合开关S ，电压表示数为6V ．求：（1）R 1、R 2的阻值；（2）乙图中电流表示数．【分析】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可求R 1的阻值，在乙图中已经测量出电源电压，电源电压减去电阻R 1两端的电压就是R 2两端的电压，根据欧姆定律可求R 2的阻值．（2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流，利用欧姆定律求出各支路电流，根据并联电路电流的规律求出总电流，就是电流表的示数．【解答】（1）在甲图中，R 1、R 2串联，电压表测量的是电阻R 1两端的电压，电流表测量总电流，根据欧姆定律可得：11U 4V R 10I 0.4A===Ω， ∵串联电路中总电压等于各分电压之和，∴R 2两端的电压：U 2＝U －U 1＝6V －4V ＝2V ，则22U 2V R 5I 0.4A===Ω； （2）在乙图中，两电阻并联，电压表测量电源电压，电流表测量总电流， ∵并联电路中各支路两端的电压相等，∴两支路的电流分别为：1212U 6V U 6V I 0.6A I 1.2A R 10R 5======ΩΩ，， ∵并联电路中干路电流等于各支路电流之和，∴电流表的示数：I ＝I 1＋I 2＝0.6A ＋1.2A ＝1.8A ．答：（1）R 1、R 2的阻值分别为10Ω和5Ω；（2）乙图中电流表示数为1.8A ．7、两实验小组使用相同规格的元件．按下图所示电路进行如图实验（其中a 、b 、f 、d 、e 为滑动变阻器上五个间距相等的位置，a 、e 为滑动变阻器上的两个端点）．电源电压U ＝3V ，电阻R ＝1Ω，滑动变阻器的最大阻值为4Ω．首先他们将滑动变阻器的滑片P 置于a ，然后闭合开关，他们将滑动变阻器的滑片P 分别置于a 、b 、c 、d 、e 五个位置，把相应的电流表示数记录在表一、表二中对比两组数据，发现电流表示数不完全相同．经检查，发现其中一个实验组使用的滑动变阻器发生了断路．表一（第一实验组）P的位置 a b c d e电流表示数/A 0 0 1.00 1.50 3.00表二（第二实验组）P的位置 a b c X d e电流表示数/A 0.60 0.75 1.00 1.50 3.00请分析回答下列问题：（1）滑动变阻器发生断路的是第_______实验组；断路发生在滑动变阻器_______段（从ab、bc、cd、de中选择）．（2）表二中，滑片P在X（X是c、d之间的某一点）处时，电流表示数的可能值为_______．A. 0.70AB. 0.85AC. 1.20AD. 2.00A【分析】滑动变阻器某段断路，该段接入电路时电路断路，电流表没有示数，根据电流表示数情况判断滑动变阻器的断路位置；滑动变阻器接入电路的阻值越小，电路总电阻越小，在电源电压一定的情况下，电路电流越大，根据电流表示数及滑片位置判断电流表示数．【解答】（1）由表一实验数据可知，滑片在a、b点时，电流表示数为零，说明第一组使用的滑动变阻器断路；滑片在a、b时电流表没有示数，而在c点时电流表有示数，则断路位置发生在b与c之间．（2）由电路图可知，滑片从a移到e 的过程中，滑动变阻器接入电路的阻值逐渐减小，电路电流逐渐增大，滑片在c点时的电流为1.00A，在d点时的电流为1.50A，则在c与d之间某点的电流应大于1.00A而小于1.50A，故C、1.20A正确；故答案为：（1）一；bc；（2）C．8、甲烷气体（CH4）无色、无臭，是沼气的主要成份．甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸．由此，阳湖中学综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动．小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度（甲烷气体在空气中的体积分数）的增大而减小．他们从物理实验室借来一只二氧化锡电阻R x，并从产品说明书上获取相关参数，如表所示．甲烷气体浓度/% 0 20 40 60 80 100R X/Q 25 20 15 10 7 5（1）请在图中作出二氧化锡电阻阻值R x与甲烷气体浓度的关系图象．（2）小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0、量程为“0～0.6A，及“0～3A”的电流表和二氧化锡电阻R x制作成甲烷气体浓度检测仪，其电路图如图所示．当甲烷气体浓度增大时，电流表的示数将_______（变大/变小/不变）．为使读数更为准确，电流表的量程应选_______A．（3）甲烷气体浓度在5%～15%范围内，遇到明火会发生爆炸．如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度，当电流表的示数为0.16A时，请求出该沼气池中的甲烷气体浓度大约是多少？一旦遇到明火，是否会发生爆炸？【分析】（1）二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而减小，但不会减小到0．（2）R X与R0串联，二氧化锡制成的电阻阻值随空气中甲烷气体浓度的增大而。
人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
17.2 欧姆定律一．选择题（共11小题）1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比2．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大3．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比4．关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍5．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。
根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A8．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V9．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确10．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I ﹣R）的图象，如图所示，其中正确的是（）A．B．C．D．11．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．二．计算题（共11小题）12．如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。
初中物理 人教版 九年级全册 同步练习题17.2 欧姆定律
人教版物理九年级上册课时同步训练第十七章欧姆定律第2节欧姆定律自主预习要点感知要点1欧姆定律1. 内容：导体中的电流，跟导体两端的电压成，跟导体的电阻成。
2. 公式：。
要点2欧姆定律的应用1. 求电流I＝。
(2)求电压U＝。
(3)求电阻R＝。
课后集训巩固提升1. 根据欧姆定律，下列说法中正确的是()A. 通过导体的电流越大，这段导体的电阻就越小B. 导体两端的电压越大，这段导体的电阻就越大C. 通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D. 导体两端的电压为零时，电阻值也为零2. 由欧姆定律公式可知()A. 同一导体两端的电压跟通过导体的电流成反比B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C. 导体中的电流越大，导体的电阻就越大D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3. 如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3A，则正确的是()A. R1＝8ΩB. R2＝8ΩC. R1＝20ΩD. R2＝20Ω第3题第4题4. 如图所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为1A，如把S闭合，电流表的示数为()A. 0.5AB. 2AC. 1AD. 1.5A5. 通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。
现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是()A. R甲∶R乙＝2∶1B. U甲∶U乙＝2∶1C. I甲∶I乙＝2∶1D. I乙∶I甲＝2∶16. 经过十年的努力，欧姆通过大量的实验得出结论：通过导体中的电流跟导体两端的成正比，跟导体的成反比。
为了纪念他为人类做出的贡献，人们把他的名字作为的单位。
7. 如图所示，电源电压为12V，闭合开关S，电压表的读数为3V，它测量的是灯的电压。
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案
人教版九年级物理全一册《第十七章欧姆定律》章节练习题-含有答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示电路的电源电压为1.5V，电阻R1的阻值为3Ω，闭合开关后，电流表的示数为0.3A（）A．通过R1的电流大于0.3A B．电阻R1和R2是并联的C．电压表的示数为0.6V D．电阻R2的阻值为2Ω2．如图所示的电路，电源电压不变，闭合开关S，下列说法正确的是（）A．电流表A1示数变小B．电压表V示数与电流表A1示数之比变大C．电流表A2示数不变D．电压表V示数与电流表A2示数乘积变小3．如图是电阻甲和乙的I﹣U图像，分析图像，下列说法中错误的是（）A．当乙两端电压为4V时，通过其电流为0.2AB．甲和乙均是定值电阻C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为10VD．将甲和乙并联，若电源电压为4V，则它们干路的电流为0.6A4．利用如图所示电路测量电阻R x的阻值，电源电压不变，R1=10Ω。
当只闭合开关S时，电压表的示数U1=2V；再闭合开关S1时，电压表的示数U2=6V，则R x的阻值为（）A．40ΩB．30ΩC．20ΩD．10Ω5．如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小.电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流号表示数可能是（）A．小于0.18A B．等于0.18 AC．大于0.18 A，小于0.2 A D．大于0.2A，小于0.24 A6．如图所示电路，电源电压恒定为3V，R1、R2均为定值电阻。
当开关S闭合，S1断开时，电流表A的示数为0.2A；当开关S、S1都闭合时，电流表A的示数为0.5A，则（）A．R1＝6ΩB．I1：I2＝2：3C．R1：R2＝2：3D．R2＝15Ω7．如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（）A．P向a端移动，电压表示数变小B．电源电压是6VC．定值电阻R的阻值是6ΩD．滑动变阻器的最大阻值18Ω8．噪声污染是当代社会四大污染之一，若青少年长期处于噪声环境中会影响身心健康。
人教版九年级全一册物理 17.2欧姆定律 同步练习(含解析)
17.2欧姆定律同步练习一．选择题1．根据公式R＝可知（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．一段导体的电阻与电压成正比，与电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值2．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器的滑片P向左移动时，电流表和电压表示数的变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数变大D．电流表示数变小，电压表示数变小3．某导体两端的电压为5V，通过的电流为1A，若它两端的电压变为0V，则它的电阻和通过它的电流分别是（）A．5Ω 1A B．5Ω 0A C．0.2Ω 0A D．0Ω 0A4．考虑温度对电阻率的影响，下面能正确反映通过灯泡的电流与灯泡两端电压关系的是（）A．B．C．D．5．一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流（）A．增大到原来的4倍B．增大到原来的2倍C．减小到原来的D．减小到原来的6．如图为复杂电路的一部分，电阻R l、R2、R3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2．则电流表A1、A2的示数之比为（）A．1：1B．2：1C．3：1D．4：17．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。
由图中信息可知（）A．A导体的电阻大于B导体的电阻B．A导体的电阻等于B导体的电阻C．A导体的电阻小于B导体的电阻D．无法确定8．如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大9．如图所示的电路中电阻阻值R1＜R2．闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2．下列判断中正确的是（）A．I1＝I2B．I1＞I2C．U1＜U2D．U1＞U210．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A和B之间有可收缩的导线，R1为定值电阻，电源电压保持不变。
人教版九年级物理全一册第十七章第二节欧姆定律同步练习 含答案
人教版九年级物理全一册第十七章第二节欧姆定律同步练习含答案1．如图所示电路，当开关S1、S2闭合，S3断开时，电流表的示数为1.2A；当S2、S3闭合，S1断开时，电流表的示数为1.8A，则当S1闭合，S2、S3断开时，电流表的示数为。
（）A．1.0A B．0.8A C．0.6A D．0.4A2.根据欧姆定律可以得到公式R=，关于这个公式的下列说法中，正确的是（）A．导体的电阻与电压、电流无关B．导体的电阻与通过它的电流成反比C．导体的电阻与加在它两端的电压成正比D．导体两端电压为零时，导体的电阻也为零3.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻R x阻值，图中不能实现测量R x阻值的电路图是（）4.张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I图象。
根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A5．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V6．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A 的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确7.在某一温度下，连接在电路中的两段导体甲和乙的电流与其两端电压的关系如图所示，由图中信息可知( )A．甲导体的电阻为10 ΩB．乙导体的电阻为5 ΩC．甲导体两端电压为3 V时，通过甲导体的电流为0.3 AD．通过乙导体的电流为0.2 A时，乙导体两端电压为2 V8.如图所示，R1＝10 Ω，电流表A1示数为0.5 A，电源电压为10 V。
