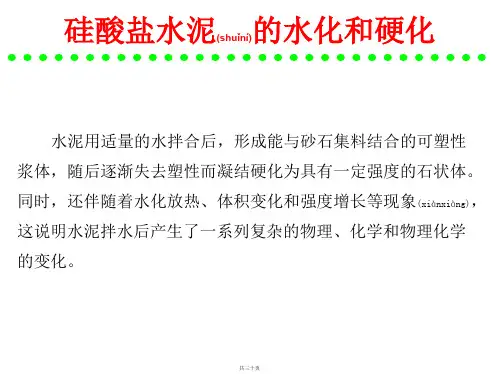

硅酸盐水泥的水化和硬化
C3 A 3CS H32 2C3 A 4H 3(C3 A CS H12 ) 若石膏极少，在所有钙矾石转变成单硫型水化硫铝酸钙后， 还有C3A，那就形成
C3 A CS H12 和C4AH13的固溶体。
石膏的存在延缓了C3A的水化
（四）铁相固溶体（C4AF）的水化 水化速率比C3A低。其水化产物与C3A很相似。相当于C3A 中一部分氧化铝被氧化铁所置换，生成水化铝酸钙和水化铁酸 钙的固溶体。
C-S-H(Ⅱ)
定义：水化硅酸钙凝胶体（C-S-H） 组成:不固定，随钙硅比和水硅比变化 结构：微晶，尺寸接近于胶体范畴； 形貌：纤维状，网络状，等大粒子，内部产物； CH：晶体，层状，六方板状，生长在孔洞之间。
C3S水化历程:
五个阶段: 起始期 15min PH=12 急剧 诱导期（静止期）——使硅酸盐水泥保持塑性的原因； 2-4h诱导期结束的时间，即初凝时间。 加速期（4-8h）C-S-H和Ca(OH)2 大量形成，达到终凝。 减速期（12-24h） 稳定期 受扩散控制
C-S-H凝胶的组成与它所处 的溶液中的CaO浓度有关， C-S-H在一定的碱度下才能存 在,如2- 2-3图所示：
下表是对上图的总结:
CaO浓度 g/l
0.06-0.11
0.11-1.12
>1.12
CaO摩尔浓度 mol/l 1-2
2-20
>20
C/S
<1
0.8-1.5
1.5-2
水化产物
水化硅酸钙和硅酸凝胶 C-S-H(Ⅰ)
钙矾石在常温和一般湿度条件下的脱水曲线
四、水泥的凝结、硬化过程
1882年，雷霞特利提出的结晶理论； 1892年，米哈艾利斯又提出了胶体理论； 拜依柯夫将上述两理论加以发展，把水泥的硬化为三个时期： 第一，溶解期；第二，胶化期；第三，结晶期 列宾捷尔提出凝聚-结晶三维网状结构理论； 鲍格提出是巨大表面能的作用引起互相粘结； 洛赫尔提出的三阶段论:
C3 A CS H12 和C4AH13的固溶体。
石膏的存在延缓了C3A的水化
（四）铁相固溶体（C4AF）的水化 水化速率比C3A低。其水化产物与C3A很相似。相当于C3A 中一部分氧化铝被氧化铁所置换，生成水化铝酸钙和水化铁酸 钙的固溶体。
C-S-H(Ⅱ)
定义：水化硅酸钙凝胶体（C-S-H） 组成:不固定，随钙硅比和水硅比变化 结构：微晶，尺寸接近于胶体范畴； 形貌：纤维状，网络状，等大粒子，内部产物； CH：晶体，层状，六方板状，生长在孔洞之间。
C3S水化历程:
五个阶段: 起始期 15min PH=12 急剧 诱导期（静止期）——使硅酸盐水泥保持塑性的原因； 2-4h诱导期结束的时间，即初凝时间。 加速期（4-8h）C-S-H和Ca(OH)2 大量形成，达到终凝。 减速期（12-24h） 稳定期 受扩散控制
C-S-H凝胶的组成与它所处 的溶液中的CaO浓度有关， C-S-H在一定的碱度下才能存 在,如2- 2-3图所示：
下表是对上图的总结:
CaO浓度 g/l
0.06-0.11
0.11-1.12
>1.12
CaO摩尔浓度 mol/l 1-2
2-20
>20
C/S
<1
0.8-1.5
1.5-2
水化产物
水化硅酸钙和硅酸凝胶 C-S-H(Ⅰ)
钙矾石在常温和一般湿度条件下的脱水曲线
四、水泥的凝结、硬化过程
1882年，雷霞特利提出的结晶理论； 1892年，米哈艾利斯又提出了胶体理论； 拜依柯夫将上述两理论加以发展，把水泥的硬化为三个时期： 第一，溶解期；第二，胶化期；第三，结晶期 列宾捷尔提出凝聚-结晶三维网状结构理论； 鲍格提出是巨大表面能的作用引起互相粘结； 洛赫尔提出的三阶段论:
硅酸盐水泥的水化和硬化
共三十页
• 晶种对硬化水泥浆体结构的影响 晶种能为普通硅酸盐水泥的水化产物提供成核基体， 降低成核势垒，使产物易于生成，促进水泥水化和硬 化。 由普通硅酸盐水泥完全水化后破碎、粉磨过 75μm 方孔， 制得晶种制得晶种
共三十页
通过对表 4.4 的分析可得，随着龄期的增
概的数值。
共三十页
图3 b
图3 d
使用TEM 观察水化12 h 的样品中CSH 凝胶的形貌, 结果(jiē guǒ)如图3(b)所示。生成的CSH 凝
胶层较薄,CSH凝胶絮状结构的尺寸也在200~500 nm, 与SEM观测结果一致。能够看到CSH 凝胶呈无
定向的箔状,且普遍较疏松。使用EDX分析其元素构成, 结果如图3(d)所示, 进一步确认了该产物为
二、水化初期产物形貌
我们都知道水泥早期水化产物Ca(OH)2、水化硅酸钙凝胶(CSH)、钙矾石(AFt)、 单硫型水化硫铝酸钙(AFm)。下面们我们对它的微观形貌、结晶形态、元素构成进行简要的探
讨。
共三十页
通过SEM 和TEM 观察水泥浆体样品中的Ca(OH)2 晶体, 结果如图1 所示. 在SEM 图像中, 能够发 现大量(dàliàng)的六方板状Ca(OH)2 晶体, 图1(a), 其尺寸为2 um 左右.。Ca(OH)2 晶体在TEM 中形貌见图1(b), 同样为片状六方晶体. 用电子衍射方法能够得到规则的衍射花样如图2 所示, 证明水泥浆体早期水化生成的Ca(OH)2 晶体为规则的单晶结构。
出了水泥基材料的多组分和多尺度水化反应的动力学模型，描述了水化过程与水化 速率的关系，进而得出(dé chū)水化程度与水化龄期的关系[21]。该模型认为水泥基材 料的水化反应有3 个基本过程：结晶成核与晶体生长(NG)、相边界反应(I)和扩散 (D)。
• 晶种对硬化水泥浆体结构的影响 晶种能为普通硅酸盐水泥的水化产物提供成核基体， 降低成核势垒，使产物易于生成，促进水泥水化和硬 化。 由普通硅酸盐水泥完全水化后破碎、粉磨过 75μm 方孔， 制得晶种制得晶种
共三十页
通过对表 4.4 的分析可得，随着龄期的增
概的数值。
共三十页
图3 b
图3 d
使用TEM 观察水化12 h 的样品中CSH 凝胶的形貌, 结果(jiē guǒ)如图3(b)所示。生成的CSH 凝
胶层较薄,CSH凝胶絮状结构的尺寸也在200~500 nm, 与SEM观测结果一致。能够看到CSH 凝胶呈无
定向的箔状,且普遍较疏松。使用EDX分析其元素构成, 结果如图3(d)所示, 进一步确认了该产物为
二、水化初期产物形貌
我们都知道水泥早期水化产物Ca(OH)2、水化硅酸钙凝胶(CSH)、钙矾石(AFt)、 单硫型水化硫铝酸钙(AFm)。下面们我们对它的微观形貌、结晶形态、元素构成进行简要的探
讨。
共三十页
通过SEM 和TEM 观察水泥浆体样品中的Ca(OH)2 晶体, 结果如图1 所示. 在SEM 图像中, 能够发 现大量(dàliàng)的六方板状Ca(OH)2 晶体, 图1(a), 其尺寸为2 um 左右.。Ca(OH)2 晶体在TEM 中形貌见图1(b), 同样为片状六方晶体. 用电子衍射方法能够得到规则的衍射花样如图2 所示, 证明水泥浆体早期水化生成的Ca(OH)2 晶体为规则的单晶结构。
出了水泥基材料的多组分和多尺度水化反应的动力学模型，描述了水化过程与水化 速率的关系，进而得出(dé chū)水化程度与水化龄期的关系[21]。该模型认为水泥基材 料的水化反应有3 个基本过程：结晶成核与晶体生长(NG)、相边界反应(I)和扩散 (D)。
第七节 硅酸盐水泥水化硬化及性能.ppt
即 C3A+3CSH2+26H=C3A·3CS ·H32
C3A·3CS ·H32 ----钙矾石(ettringite)。由于其中的铝可被铁置 换而成为含铝、铁的三硫型水化硫铝酸钙相。 故常用AFt表示。
13
7.1 熟料矿物的水化
7.1.3 铝酸三钙的水化
若石膏在铝酸三钙完全水化前耗尽，则钙矾石与铝酸三钙作用转化为 单硫型水化硫铝酸钙（AFm)。 C3A·3CS·H32+2C3A+4H=3(C3A·CS·H12)
9
7.1 熟料矿物的水化
7.1.3 铝酸三钙的水化
铝酸三钙的水化迅速，放热快。 常温下水化反应式: 2(3CaO·Al2O3)+27H2O=4CaO·Al2O3·19H2O+2CaO·Al2O3·8H2O
简写为：2C3A+27H=C4AH19+C2AH8 C4AH19在低于85％相对湿度下会失去6个结晶水成C4AH13。
3.0 3.0~1.0
1.0 ＜1.0
0
C3A的水化产物 水化产物
钙矾石（AFt） 钙矾石+单硫型水化硫铝酸钙（AFm）
单硫型水化硫铝酸钙（AFm） 单硫型固溶体[C3A(CS，CH)H12]
水化铝酸三钙（C3AH6）
12
7.1 熟料矿物的水化
7.1.3 铝酸三钙的水化
在有石膏的情况下，C3A水化的最初基本反应是： 3CaO·Al2O3+3(CaSO4·2H2O)+26H2O=3CaO·Al2O3·3CaSO4·32H2O
26
凝结与硬化是同一过程中的不同阶段： 凝结标志着水泥浆失去流动性而具有一定的塑性强度； 硬化表示水泥浆体固化后所建立的结构，具有一定的机械强度。
C3A·3CS ·H32 ----钙矾石(ettringite)。由于其中的铝可被铁置 换而成为含铝、铁的三硫型水化硫铝酸钙相。 故常用AFt表示。
13
7.1 熟料矿物的水化
7.1.3 铝酸三钙的水化
若石膏在铝酸三钙完全水化前耗尽，则钙矾石与铝酸三钙作用转化为 单硫型水化硫铝酸钙（AFm)。 C3A·3CS·H32+2C3A+4H=3(C3A·CS·H12)
9
7.1 熟料矿物的水化
7.1.3 铝酸三钙的水化
铝酸三钙的水化迅速，放热快。 常温下水化反应式: 2(3CaO·Al2O3)+27H2O=4CaO·Al2O3·19H2O+2CaO·Al2O3·8H2O
简写为：2C3A+27H=C4AH19+C2AH8 C4AH19在低于85％相对湿度下会失去6个结晶水成C4AH13。
3.0 3.0~1.0
1.0 ＜1.0
0
C3A的水化产物 水化产物
钙矾石（AFt） 钙矾石+单硫型水化硫铝酸钙（AFm）
单硫型水化硫铝酸钙（AFm） 单硫型固溶体[C3A(CS，CH)H12]
水化铝酸三钙（C3AH6）
12
7.1 熟料矿物的水化
7.1.3 铝酸三钙的水化
在有石膏的情况下，C3A水化的最初基本反应是： 3CaO·Al2O3+3(CaSO4·2H2O)+26H2O=3CaO·Al2O3·3CaSO4·32H2O
26
凝结与硬化是同一过程中的不同阶段： 凝结标志着水泥浆失去流动性而具有一定的塑性强度； 硬化表示水泥浆体固化后所建立的结构，具有一定的机械强度。
硅酸盐水泥的基本组成、水化和硬化机理PPT(40张)
水化硅酸钙几乎不溶于水，形成后立即以胶体 微粒析出，并逐渐凝聚而成为凝胶体。
氢氧化钙呈六方晶体。由于氢氧化钙可溶于水， 但溶解度不大，所以溶液很快达到饱和状态。
一、硅酸盐水泥的水化
水化铝酸钙为立方晶体。由于铝酸三钙的水化、凝结 和硬化速度很快，为了调节水泥的凝结时间，在水泥 中掺入了少量石膏。铝酸三钙水化后形成的水化铝酸 钙会与石膏作用，生成三硫型水化硫铝酸钙，也称钙 矾石晶体（以AFt表示），其反应式如下：
硅酸三钙和硅酸二钙称为硅酸钙矿物，一般占 总量的75％～82％(国家标准中规定不小于66%, CaO 与SiO2的质量比不小于2.0)。
二、硅酸盐水泥熟料的矿物组成及其特性
2．水泥熟料主要矿物与水作用时的特性
①磨细后能与水发生水化反应，生成具有水硬性 的水化产物。
②C3S、C3A、C4AF水化快，C2S水化慢，
3 C aA2 O O 3 l6H 2 O 3 (Ca 42 S H 2 O O ) 1H 9 2 O 3 C aA2 O O 3 l3 Ca 43 SH 1 O 2 O (A)Ft
一、硅酸盐水泥的水化
铁铝酸四钙与水反应后生成水化铝酸钙晶体和水 化铁酸钙凝胶体。
一、硅酸盐水泥的水化
图5-3 水泥熟料各矿物的放热曲线
第二节 硅酸盐水泥的水化和硬化机理
一、硅酸盐水泥的水化 二、硅酸盐水泥的凝结硬化 三、影响水泥凝结和硬化的主要因素
一、硅酸盐水泥的水化
水泥颗粒与水接触后，水泥熟料各矿物立即 与水发生水化作用，生成新的水化物，并放 出一定的热量。
一、硅酸盐水泥的水化
第三章 水 泥
按使用性质及用途分为三种类型： 一、通用水泥：通用硅酸盐水泥,包括:硅酸盐水泥、
氢氧化钙呈六方晶体。由于氢氧化钙可溶于水， 但溶解度不大，所以溶液很快达到饱和状态。
一、硅酸盐水泥的水化
水化铝酸钙为立方晶体。由于铝酸三钙的水化、凝结 和硬化速度很快，为了调节水泥的凝结时间，在水泥 中掺入了少量石膏。铝酸三钙水化后形成的水化铝酸 钙会与石膏作用，生成三硫型水化硫铝酸钙，也称钙 矾石晶体（以AFt表示），其反应式如下：
硅酸三钙和硅酸二钙称为硅酸钙矿物，一般占 总量的75％～82％(国家标准中规定不小于66%, CaO 与SiO2的质量比不小于2.0)。
二、硅酸盐水泥熟料的矿物组成及其特性
2．水泥熟料主要矿物与水作用时的特性
①磨细后能与水发生水化反应，生成具有水硬性 的水化产物。
②C3S、C3A、C4AF水化快，C2S水化慢，
3 C aA2 O O 3 l6H 2 O 3 (Ca 42 S H 2 O O ) 1H 9 2 O 3 C aA2 O O 3 l3 Ca 43 SH 1 O 2 O (A)Ft
一、硅酸盐水泥的水化
铁铝酸四钙与水反应后生成水化铝酸钙晶体和水 化铁酸钙凝胶体。
一、硅酸盐水泥的水化
图5-3 水泥熟料各矿物的放热曲线
第二节 硅酸盐水泥的水化和硬化机理
一、硅酸盐水泥的水化 二、硅酸盐水泥的凝结硬化 三、影响水泥凝结和硬化的主要因素
一、硅酸盐水泥的水化
水泥颗粒与水接触后，水泥熟料各矿物立即 与水发生水化作用，生成新的水化物，并放 出一定的热量。
一、硅酸盐水泥的水化
第三章 水 泥
按使用性质及用途分为三种类型： 一、通用水泥：通用硅酸盐水泥,包括:硅酸盐水泥、
硅酸盐水泥的水化和硬化PPT课件
如图5 所示, 中心黑色部分为未水化的熟料颗粒, 直径约3 um, 外围包 裹的颜色较浅的产物为疏松的早期CSH 凝胶, 厚度约400 nm.大圈为SEM 附带EDX 的测量范围, 小圈为TEM 附带EDX 的测量范围. 可以发现, SEM 附带的EDX 测量不论选取哪个位置, 都会导致大部分元素分析结果来自 未水化的水泥颗粒. 水泥未水化熟料主要是由C3S, C2S, C3A 和C4AF 四 种矿物相组成, 4 种组分未水化前的Ca/Si 比都大于或等于2, 必然造成 SEM中EDX 测量的Ca/Si 比结果远大于CSH 凝胶实际的Ca/Si 比, 并导致 结果的波动增加, 数据方差增大;而TEM 则可以保证测量范围内均为CSH 凝胶, 得到的Ca/Si 比较为真实, 波动也较小.
通过SEM 和TEM 观察水泥浆体样品中的Ca(OH)2 晶体, 结果如图1 所示. 在SEM 图 像中, 能够发现大量的六方板状Ca(OH)2 晶体, 图1(a), 其尺寸为2 um 左右.。 Ca(OH)2 晶体在TEM 中形貌见图1(b), 同样为片状六方晶体. 用电子衍射方法能够 得到规则的衍射花样如图2 所示, 证明水泥浆体早期水化生成的Ca(OH)2 晶体为规 则的单晶结构。
素分析, 结果如图3(c)所示, 大量的元素为Ca 和Si, 从元素构成可以确认产物为CSH 凝胶.
分析结果中还有少量的Al, S, Mg, K 等元素, 这是由于水化早期CSH 凝胶生成量较少, 而
SEM 下EDX 的作用范围约为1μm3, 在这个分辨率下不可避免地有未水化水泥颗粒的干扰, 因此SEM附带的EDX 并不能给出准确的CSH 凝胶的元素分析结果, 只能是一个大概的数值。
使用TEM 研究水化12 h 的水泥样品, 可以观察到与SEM 观察结果类似的 针状产物, 长度约为1～2um, 如图7(b)所示. SEM 观察结果与TEM 观察 结果能够相互印证. 利用TEM 附带的高精度EDX 可以准确分辨AFt 和AFm, 如图7(f)与图7(e)所示, AFt 中的硫元素含量要远高于AFm. 在TEM 中进 一步精细观察水泥浆体中的针状水化产物, 如图7(c)与图7(d).AFt 与 AFm 都呈现定向生长. AFt 呈现较为完整的针状, 产物边缘整齐、棱角 分明; AFm 是由AFt 和C3A二次反应生成的, SEM 观察下也呈针状, 但在 TEM中, 可以发现AFm边缘不平整, 几乎没有棱角, 形貌趋向片层状发展, 有明显的二次反应迹象.
硅酸盐水泥的水化和硬化
C3A＋3CaSO4·2H2O+26H2O＝C3A·3CaSO4·32H2O 当C3A尚未完全水化，而石膏已经耗尽时： C3A·3CaSO4·32H2O +2C3A＋4H2O＝ 3(C3A·CaSO4·12H2O) 当石膏掺量极少，所有的钙矾石都转化为单硫型水化硫铝酸 单硫型水化硫铝酸 钙后，可能有C3A剩余，会发生下述反应： C3A·CaSO4·12H2O +3C3A＋Ca(OH)2+12H2O＝ 2[3CaO·Al2O3(CaSO4、Ca(OH)2）·12H2O]
④
当石膏耗尽时，为 AFm C4 AF + H 2O → 水化铝酸钙+ 水化铁酸钙
23
24
25
26
1、钙矾石形成期 C3A率先水化。在石膏存在的条件下，迅速形成钙 矾石，这是导致第一放热峰的主要因素。 2、C3S水化期 C3S开始迅速水化，大量放热，形成第二个放热峰 。有时会有第三放热峰或在第二放热峰上出现一个“峰 肩”，一般认为是由于钙矾石转化成单硫型水化硫铝( 铁)酸钙而引起的。同时，C2S和铁相亦以不同程度参与 了这两个阶段的反应，生成相应的水化产物。 3、结构形成和发展期 放热速率很低并趋于稳定，随着各种水化产物的 增多，填入原先由水所占据的空间，再逐渐连接并相互 交织，发展成硬化的浆体结构。
14
C3S凝结时间正常，水化较快，粒径40一50um的颗 粒28d可水化70％左右。放热较多，早期强度高 且后期强度增进率较大．28d强度可达一年强度 的70％一80％，其28d强度和一年强度在四种矿 物中均最高。
15
硅酸二钙的水化
• 在常温下，C2S水化式: 2CaO·SiO2+nH2O=xCaO·SiO2·yH2O+(2-x)Ca(OH)2 简写为： C2S+nH=C-S-H+(2-x)CH
硅酸盐水泥的水化过程课件
挑战
随着全球气候变化和环境问题的加剧，硅酸盐水泥行业面临着减少碳排放、提高能源利用效率、降低环境污染等 重大挑战。此外，随着市场竞争的加剧和消费者对产品品质和服务质量的要求提高，硅酸盐水泥行业还需要加强 技术创新和产品升级，提高企业核心竞争力。
THANKS
感谢观看
的目的。
此外，硅酸盐水泥还可以用于制 造涂料、油漆等涂层材料，提高
涂层的硬度和耐候性。
07
CATALOGUE
结论与展望
硅酸盐水泥水化过程的结论
硅酸盐水泥熟料是水化反应的主要来源，其组成和性质对水化过程有重要影响。
硅酸盐水泥熟料中的硅酸三钙和硅酸二钙含量较高，它们的水化反应速度快，对混 凝土的早期强度贡献较大。
硅酸盐水泥的其他应用
在土木工程中的应用
硅酸盐水泥在土木工程中是一 种常用的建筑材料，具有高强 度、耐久性和良好的耐火性。
在桥梁、道路、建筑等土木工 程中，硅酸盐水泥被广泛用于 混凝土的配制，以提高结构的 强度和耐久性。
此外，硅酸盐水泥也常用于砌 筑砂浆的配制，具有良好的保 水性和易操作性。
在化学工业中的应用
水化产物。
水化产物的种类与性质
硅酸钙
硅酸钙是硅酸盐水泥的主要水化产物，它对水泥 石的强度、耐久性和化学稳定性都有重要影响。
氢氧化钙
氢氧化钙是水泥水化的副产物，它的溶解度较高 ，对水泥石的强度和耐久性产生不利影响。
铝酸钙
铝酸钙是水泥水化的中间产物，它对水泥石的强 度和耐久性也有重要影响。
水化过程中的能量变化
硅酸盐水泥是一种重要的无机非 金属材料，在化学工业中有着广
泛的应用。
例如，硅酸盐水泥可以用于生产 硫酸钙、磷酸钙等重要的化工原
料。
随着全球气候变化和环境问题的加剧，硅酸盐水泥行业面临着减少碳排放、提高能源利用效率、降低环境污染等 重大挑战。此外，随着市场竞争的加剧和消费者对产品品质和服务质量的要求提高，硅酸盐水泥行业还需要加强 技术创新和产品升级，提高企业核心竞争力。
THANKS
感谢观看
的目的。
此外，硅酸盐水泥还可以用于制 造涂料、油漆等涂层材料，提高
涂层的硬度和耐候性。
07
CATALOGUE
结论与展望
硅酸盐水泥水化过程的结论
硅酸盐水泥熟料是水化反应的主要来源，其组成和性质对水化过程有重要影响。
硅酸盐水泥熟料中的硅酸三钙和硅酸二钙含量较高，它们的水化反应速度快，对混 凝土的早期强度贡献较大。
硅酸盐水泥的其他应用
在土木工程中的应用
硅酸盐水泥在土木工程中是一 种常用的建筑材料，具有高强 度、耐久性和良好的耐火性。
在桥梁、道路、建筑等土木工 程中，硅酸盐水泥被广泛用于 混凝土的配制，以提高结构的 强度和耐久性。
此外，硅酸盐水泥也常用于砌 筑砂浆的配制，具有良好的保 水性和易操作性。
在化学工业中的应用
水化产物。
水化产物的种类与性质
硅酸钙
硅酸钙是硅酸盐水泥的主要水化产物，它对水泥 石的强度、耐久性和化学稳定性都有重要影响。
氢氧化钙
氢氧化钙是水泥水化的副产物，它的溶解度较高 ，对水泥石的强度和耐久性产生不利影响。
铝酸钙
铝酸钙是水泥水化的中间产物，它对水泥石的强 度和耐久性也有重要影响。
水化过程中的能量变化
硅酸盐水泥是一种重要的无机非 金属材料，在化学工业中有着广
泛的应用。
例如，硅酸盐水泥可以用于生产 硫酸钙、磷酸钙等重要的化工原
料。
