室内设计软件-Sketchup草图大师
Sketchup 草图大师
By-火星时代许老师
是一套直接面向设计方案创作过程的设计工具，其创作过程不仅能够充分表达设计师的思想而且完全满足与客户即时交流的需要，它使得设计师可以直接在电脑上进行十分直观的构思，是三维建筑设计方案创作的优秀工具。
SketchUp[1]是一个极受欢迎并且易于使用的3D设计软件，官方网站将它比喻作电子设计中的“铅笔”。
它的主要卖点就是使用简便，人人都可以快速上手。
并且用户可以将使用SketchUp创建的3D模型直接输出至Google Earth里，非常的酷！@Last Software公司成立于2000年，规模较小，但却以SketchUp而闻名。
优点：
速度很快，空间结构清晰。
可以利用镜头漫游技术，生成空间漫游动画。
可以帮助初级设计师快速表现空间。
缺点：
表现画面过于生硬需要大量插件实现曲面建模。
界面美观：★★★功能丰富：★★★效果逼真：★★★
操作容易：★★★★★设计实用：★★★★出图速度：★★★★★
独特简洁的界面，可以让设计师短期内掌握
1.适用范围广阔，可以应用在建筑，规划，园林，景观，室内以及工业设计等
领域；
2.方便的推拉功能，设计师通过一个图形就可以方便的生成3D几何体，无需
进行复杂的三维建模；
3.快速生成任何位置的剖面，使设计者清楚的了解建筑的内部结构，可以随意
生成二维剖面图并快速导入AutoCAD进行处理；
4.与AutoCAD，Revit,3DMAX，PIRANESI等软件结合使用，快速导入和导
出DWG,DXF,JPG,3DS格式文件，实现方案构思，效果图与施工图绘制的完美结合，同时提供与AutoCAD和ARCHICAD等设计工具的插件；
5.自带大量门，窗，柱，家具等组件库和建筑肌理边线需要的材质库；
6.轻松制作方案演示视频动画，全方位表达设计师的创作思路；
7.具有草稿，线稿，透视，渲染等不同显示模式；
8.准确定位阴影和日照，设计师可以根据建筑物所在地区和时间实时进行阴影
和日照分析；
9.简便的进行空间尺寸和文字的标注，并且标注部分始终面向设计者；
10.在AEC软件应用程序领域中，特别是针对设计历程的探索(design
explorationprocess)，SketchUp已经居于领导的地位，世界各地的许多公司与学校皆采用此工具进行设计的工作。
从业余设计、居家环境的改善，到设计大型且复杂的住宅区、商业区、工业区与都会区等计划，皆可用此工具进行，并获得立体视觉化的效果。
被大家广泛接受，非常容易上手
喜欢手绘素描的设计者，在使用过CAD工具之后常会觉得麻烦而令人泄气。
此时，他们将会爱上SketchUp的独特性与绘图方法。
在此环境中，使用者不需要学习种类繁多、功能复杂的指令集，因为SketchUp将一套精简而强健的工具集和一套智慧[推定]导引系统(“inference ”guidancesystem)。
如此便大大简化了3D绘图的过程，让使用者专注于设计上。
因此，SketchUp是一套设计的环境，不需要在教育训练与支援上做巨大的投资，就能够以动态地、创造性地探索3D模型或材料、灯光的界面。
丰富的SketchUp组件资源
google SketchUp软件同3dmax等3维制作软件同样，有丰富的模型资源，在设计中可以直接调用、插入、复制等进行编辑任务。
同时google公司还建立的庞大的3D 模型库集合了来自全球各个国家的模型资源，形成了一个很庞大的分享平台，不过遗憾的是，在搜索中尽量要使用英文单词输入关键字，才能快捷的找到自己需要的模型，这一点在国内还是给大家带来了很多不便。
现在设计师们已经将SketchUp及其组件资源广泛应用于室内、室外、建筑等多领域中。
更多资讯，欢迎登陆火星时代官网/进行了解。
sketchup使用方法
sketchup使用方法SketchUp是一款功能强大的三维建模软件，广泛应用于建筑设计、室内设计、景观设计等领域。
本文将介绍SketchUp的使用方法，帮助初学者快速上手。
一、界面和基本操作SketchUp的界面简洁直观，主要由菜单栏、工具栏、绘图区域和属性面板组成。
在开始使用之前，可以先熟悉一下界面布局和基本操作。
1. 新建文件：打开SketchUp后，点击菜单栏中的“文件”-“新建”即可创建一个新的项目文件。
2. 绘制基本形状：选择绘图工具栏中的“矩形”、“圆”、“线段”等工具，通过点击、拖动鼠标来绘制基本形状。
3. 编辑对象：选中一个对象后，可以通过移动、旋转、缩放等操作来编辑对象。
选中对象后，可以使用工具栏中的工具或者快捷键来进行操作。
4. 应用材质：在属性面板中，可以选择不同的材质来给对象上色。
也可以导入自定义的纹理图片，进行材质的调整和编辑。
5. 导航和观察视角：通过鼠标滚轮可以进行缩放，按住鼠标右键可以进行视角的移动和旋转。
可以使用快捷键切换不同的观察视角，如顶视图、前视图等。
二、高级功能和技巧除了基本的绘图操作，SketchUp还具有许多高级功能和技巧，可以提高工作效率和设计质量。
1. 组件和组：在SketchUp中，可以将多个对象组合成组件或组。
组件可以重复使用，方便快捷地创建相同的对象。
组可以将多个对象合并成一个整体，方便进行整体编辑。
2. 栅格、对齐和吸附：SketchUp提供了栅格和吸附功能，可以帮助用户对齐和精确定位对象。
可以在“视图”菜单中打开栅格和吸附功能，并设置对应的参数。
3. 绘制曲线和曲面：除了基本的直线和平面绘制，SketchUp还支持绘制曲线和曲面。
可以使用“弧线”、“曲线”等工具来绘制各种形状的曲线和曲面。
4. 实景模型和渲染：SketchUp可以导入地理位置信息，并生成实景模型。
可以通过插件或者内置的渲染功能，给模型添加材质和光照效果，使其更加逼真。

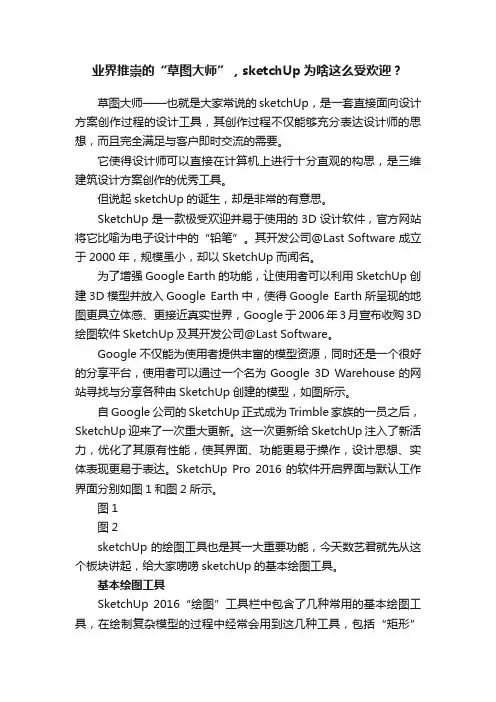

业界推崇的“草图大师”，sketchUp为啥这么受欢迎？
业界推崇的“草图大师”，sketchUp为啥这么受欢迎？草图大师——也就是大家常说的sketchUp，是一套直接面向设计方案创作过程的设计工具，其创作过程不仅能够充分表达设计师的思想，而且完全满足与客户即时交流的需要。
它使得设计师可以直接在计算机上进行十分直观的构思，是三维建筑设计方案创作的优秀工具。
但说起sketchUp的诞生，却是非常的有意思。
SketchUp是一款极受欢迎并易于使用的3D设计软件，官方网站将它比喻为电子设计中的“铅笔”。
其开发公司@Last Software 成立于2000年，规模虽小，却以SketchUp而闻名。
为了增强Google Earth的功能，让使用者可以利用SketchUp创建3D模型并放入Google Earth中，使得Google Earth所呈现的地图更具立体感、更接近真实世界，Google于2006年3月宣布收购3D 绘图软件SketchUp及其开发公司@Last Software。
Google不仅能为使用者提供丰富的模型资源，同时还是一个很好的分享平台，使用者可以通过一个名为Google 3D Warehouse的网站寻找与分享各种由SketchUp创建的模型，如图所示。
自Google公司的SketchUp正式成为Trimble家族的一员之后，SketchUp迎来了一次重大更新。
这一次更新给SketchUp注入了新活力，优化了其原有性能，使其界面、功能更易于操作，设计思想、实体表现更易于表达。
SketchUp Pro 2016的软件开启界面与默认工作界面分别如图1和图2所示。
图1图2sketchUp的绘图工具也是其一大重要功能，今天数艺君就先从这个板块讲起，给大家唠唠sketchUp的基本绘图工具。
基本绘图工具SketchUp 2016“绘图”工具栏中包含了几种常用的基本绘图工具，在绘制复杂模型的过程中经常会用到这几种工具，包括“矩形”工具、“直线”工具和“圆”工具，如图所示。
sketchup是什么软件
sketchup是什么软件SketchUp是一种功能强大且易于使用的三维建模软件，它被广泛应用于各个领域，包括设计、建筑、工程、制造和娱乐等。
无论是初学者还是专业人士，SketchUp都可以帮助用户创建非常精确且具有逼真效果的三维模型。
首先，SketchUp具有直观的用户界面，使得初学者可以快速上手。
软件提供了一系列易于理解和使用的工具和命令，用户可以通过简单的操作来绘制和编辑模型。
SketchUp还提供了丰富的在线教程和社区支持，使得用户可以轻松学习并解决问题。
在SketchUp中，用户可以创建各种几何形状，包括线条、矩形、圆形等，然后通过推拉、移动、旋转等操作来构建三维模型。
SketchUp还支持各种高级功能，如复制、阵列、柔化、拉伸等，可以帮助用户更加灵活和高效地进行模型建模。
除了基本的几何形状之外，SketchUp还提供了各种预设组件和材质库。
用户可以通过简单的拖放操作将这些组件和材质应用到模型上，从而快速创建出具有丰富细节的模型。
此外，用户还可以通过插件和扩展来扩展SketchUp的功能，并进一步提升模型的质量和效果。
一个显著的特点是，SketchUp还具有强大的渲染功能。
用户可以将模型导出到其他渲染软件中，如V-Ray、Thea Render等，以获得更加逼真和高质量的渲染效果。
这为设计师、建筑师和艺术家提供了展示和呈现他们作品的强大工具。
另外，SketchUp还支持与其他软件的集成。
用户可以将SketchUp 中的模型导出到CAD软件中进行进一步的详细设计或制造过程中使用。
同时，SketchUp也可以导入CAD文件和其他三维文件格式，以便进行进一步编辑和修改。
总之，SketchUp是一个功能强大且易于学习和使用的三维建模软件。
无论是为了进行设计、建筑、工程、制造还是娱乐，SketchUp 都能够提供强大的工具和功能来帮助用户实现他们的创意。
它不仅适用于专业人士，也非常适合初学者掌握和使用。
SketchUp (草图大师) 基础培训
指定精确的圆弧数值
• 当画圆弧时，数值控制框首先显示的是圆弧的弦长 。然后是圆弧的凸出距离。可以输入数值来指定弦 长和凸距。圆弧的半径和片段数的输入需要专门的 输入格式。
• 可以只输入数字，SU会使用当前文件的单位设置。 也可以为输入的数值指定单位，例如，英制的 (1’6”) 或者公制的 (3.652m) 。
• 确定方位后，再移动光标到圆心所在位置。
SU绘图工具及命令简介
5、圆形工具 • 点击确定圆心位置。这也将锁定圆的定位。
• 从圆心往外移动鼠标来定义圆的半径。半径值会在 数值控制框中动态显示，可以从键盘上输入一个半 径值，按回车确定。
• 再次点击鼠标左键结束画圆命令。（另外，可以点 击确定圆心后，按住鼠标不放，拖出需要的半径后 再松开即可完成画圆）
参考点。注意“半圆”的参考提示。
SU绘图工具及命令简介
2、圆弧工具
画相切的圆弧
从开放的边线端点开始画圆弧，在选择圆弧的第二 点时，圆弧工具会显示一条青色的切线圆弧。点取 第二点后，可以移动鼠标打破切线参考并自己设定 凸距。如果要保留切线圆弧，只要在点取第二点后 不要移动鼠标并再次点击确定。
SU绘图工具及命令简介
SU绘图工具及命令简介
5、圆形工具 指定片段数
• 刚激活圆形工具，还没开始绘制时，数值控制框显 示的是“边”。这时可以直接输入一个片段数。
• 一旦确定圆心后，数值控制框显示的是“半径”， 这时直接输入的数就是半径。如果要指定圆的片段 数，应该在输入的数值后加上字母 's' 。
• 画好圆后也可以接着指定圆的片段数。片段数的设 定会保留下来，后面再画的圆会继承这个片段数。
3、模型的获取与共享
➢ 获取模型 —— SketchUp提供从网络直接下载模型到场景的功能 ➢ 共享模型 —— 用户可在google上注册一个账号共享自己的模型
(完整版)SketchUp草图大师最全教程
SketchUp™草图大师1、设计相关软件分类与分析目前在设计行业普遍应用的CAD软件很多，主要有以下几种类型：第一种是AUTOCAD，及以其为平台编写的众多的专业软件。
这种类型的特点是依赖于AUTOCAD本身的能力，而AUTOCAD由于其历史很长，为了照顾大量老用户的工作习惯，很难对其内核进行彻底的改造，只能进行缝缝补补的改进。
因此，AUTOCAD固有的建模能力弱的特点和坐标系统不灵活的问题，越来越成为设计师与计算机进行实时交流的瓶颈。
即使是专门编写的专业软件也大都着重于平、立、剖面图纸的绘制，对设计师在构思阶段灵活建模的需要基本难以满足。
第二种是3DSMAX、MAYA、SOFTIMAGE等等具备多种建模能力及渲染能力的软件。
这种类型软件的特点是虽然自身相对完善，但是其目标是“无所不能”和“尽量逼真”，因此其重点实际上并没有放到设计的过程上。
即使是3DSVIZ 这种号称是为设计师服务的软件，其实也是3DSMAX的简化版本而已，本质上都没有对设计过程进行重视。
第三种是LIGHTSCAPE、MENTALRAY等等纯粹的渲染器，其重点是如何把其它软件建好的模型渲染得更加接近现实，当然就更不是关注设计过程的软件了。
第四种是RIHNO这类软件，不具备逼真级别的渲染能力或者渲染能力很弱，其主要重点就是建模，尤其是复杂的模型。
但是由于其面向的目标是工业产品造型设计，所以很不适合建筑设计师、室内设计师使用。
目前在建筑设计、室内设计领域急需一种直接面向设计过程的专业软件。
什么是设计过程呢？目前多数设计师无法直接在电脑里进行构思并及时与业主交流，只好以手绘草图为主，因为几乎所有软件的建模速度都跟不上设计师的思路。
目前比较流行的工作模式是：设计师构思—勾画草图—向制作人员交待—建模人员建模—渲染人员渲染—设计师提出修改意见—修改—修改—最终出图，由于设计师能够直接控制的环节太少，必然会影响工作的准确性和效率。
在这种情况下，我们欣喜地发现了直接面向设计过程的SKETCHUP。
草图大师的使用方法
草图大师的使用方法
草图大师是一款功能强大的三维建模软件，它主要用于制作建筑物、人物、汽车、机械等各种复杂的三维模型。
以下是草图大师的使用方法：
1、打开软件后，界面分为工具栏、工作区和属性窗口，可以通过单击或拖拽方式来操作。
2、使用基本图形工具创建初始模型，例如直线、矩形、圆形等。
3、使用修建工具对基本图形进行变形和分割，以创建更复杂的模型。
4、使用变形工具进行模型的拉伸、扭曲、缩放、旋转等操作。
5、使用复制和镜像功能进行模型的复制和对称操作，以达到快速模型制作的效果。
6、使用材质、贴图、纹理等功能添加模型的外观效果，使其更加真实。
7、使用灯光、相机等功能调整模型的可视性和画面效果。
8、最后导出模型为各种格式，如OBJ、FBX、3DS等，以满足不同软件的导入要求。
以上是初步的使用方法，草图大师还有许多高级功能和技巧，需要不断的实践和探索，才能更好地运用这一软件。
sketchup草图大师教程
sketchup草图大师教程SketchUp草图大师是一款强大的三维建模软件，可以用于建筑、室内设计、景观设计等领域。
下面将介绍一些SketchUp草图大师的基本教程。
1. 界面介绍：打开SketchUp软件后，可以看到三维视图、工具栏、属性窗口等界面组成。
三维视图通过鼠标左键和滚轮进行视图的调整，工具栏包含了各种建模工具，属性窗口用于设置对象的属性。
2. 基本操作：选择工具栏中的“指针”工具，可以选择、移动和旋转对象。
选择工具栏中的“线段”工具，可以绘制直线或曲线。
选择工具栏中的“矩形”工具，可以绘制矩形或正方形。
选择工具栏中的“圆”工具，可以绘制圆形。
3. 编辑对象：选择对象后，可以使用工具栏中的“移动”工具、”旋转”工具和“缩放”工具对对象进行编辑。
也可以使用工具栏中的“剪裁”工具对对象进行裁剪。
4. 创建组件：在SketchUp中，可以将一些重复出现的对象组合成一个组件，以便复用。
选择要组合的对象，然后右键点击选择“创建组件”，设置组件的名称和属性。
5. 建模技巧：使用SketchUp的建模技巧可以提高建模效率。
比如使用“推拉”工具可以将平面拉伸为三维立体；使用“偏移”工具可以创建与原来对象平行的新对象；使用“填充”工具可以填充对象的面；使用“插入”组件可以快速添加已经创建的组件等。
6. 材质和纹理：通过选择工具栏中的“拉伸”工具可以给对象添加材质，也可以使用“纹理”工具将图片作为材质应用到对象上。
7. 导出与渲染：通过选择菜单栏中的“文件”-“导出”可以将建模完成的文件导出为不同格式，比如JPEG、PNG、CAD等。
可以将导出的文件用其他软件进行渲染，以获得更加逼真的效果。
总之，SketchUp草图大师是一款易学易用且功能强大的三维建模软件，通过掌握上述教程，可以快速上手并开始进行三维建模。
高级用户还可以进一步学习更多高级技巧和功能，以实现更加复杂和精细的建模需求。
SketchUp草图大师应用特点
SketchUp草图大师应用特点- 园林相关SketchUp辅助建筑设用途：SketchUp提供了一种实质上可以视为“计算机草图”的手段，它吸收了“手绘草图”加“工作模型”两种传统辅助设计手段的特点，切实的使用数字技术辅助方案构思，而不仅仅是把计算机作为表现工具。
具体表现在以下四个方面，(1) 环境模拟可以利用SketchUp快速创建三维建筑环境模型，并在其上推敲设计方案。
利用灵活的视图控制和分析工具从多个角度动态观察环境空间特征，从而触发构思创作灵感；其次，其丰富的环境素材图库，如人、树、车等，均按对象的实际尺寸建模，保证了配景素材能成为环境尺度的准确参照物，所示的配景对该建筑体量的推敲很有帮助。
另外SketchUp还可以设定特定城市经纬度和时间下日照阴影效果，还可以形成阴影的演示动画。
建筑师可以借助SketchUp这些特性随心所欲的在相对准确而真实的模拟环境中进行设计创作构思，决策将更加合理、科学，方案构思更具说服力。
(2) 空间分析下载(65.1 KB) 2008-8-22 18:50利用SketchUp建模后，在虚拟场景中可以从任意角度浏览建筑外观、内部空间以及建筑细部，分析各种空间节点。
可以自定义虚拟漫游路线，以身临其境的方式观察设计成果的展示，从而获得更逼真生动的空间体验。
另外，SketchUp能根据需要方便快捷的生成各种空间分析剖面透视图，甚至可以生成空间剖切动画，表达建筑空间概念以及营造过程。
这无疑提供了一种方便快捷而又相对准确的空间分析手段。
(3) 形体构思SketchUp建模操作简单直接，易于修改，完全迎合设计师推敲方案的工作思路，尊重他们的工作习惯。
SketchUp配备了视点实时变换功能，可从多角度观察对象，重要的场景可存贮为“页面”，方便以后比较抉择。
还可以以各种比例放大缩小建筑设计的细部形体以推敲细节，这是传统工作模型无法比拟的。
(4) 成果表达SketchUp直接面向设计构思过程，可以在任何阶段生成各种三维表现成果。
Sketchup功能简介
二、 Sketchup特点
• 界面简洁易操作 • 适用范围广
• 软件兼容性良好
• 具有多种显示模式 • 阴影和日照定位准确
• 空间尺寸和文字的标注简便
• 可快速得到任意位置的剖面 • 可制作输出AVI视频格式动画 • 内建可自行发展的Ruby Script程序
⒈ Sketchup 主界面
⒉ Sketchup适用范围
透视图
线框图
※ 动态剖面 ：提供实时互动的剖面功能, 清楚呈现出剖 切后的空间状态。
※ 动画制作
谢谢！
建筑设计
园林设计
城市规划设计
游戏场景设计
室内设计
机械设计
建筑物与工厂的管线与设备配置
⒊ Sketchup兼容性
• 与AutoCAD、3DMAX、Photoshop、Vray、Maya等软件兼容性良好， 实现方案构思、施工图与效果图绘制的完美结合。 • 可以产生或导出各种软件格式，例如:dwg、dxf、3ds、pdf、jpg、png、 bmp、eps、epx、obj、xsi、kmz、fbx、VRML等
一、 Sketchup简介
• Sketchup，简称SU，是一款直观、灵活、易于使用的三维设计软件， 喻为电脑设计中的“铅笔”，被誉为“草图大师”，Sketchup最初由 @Last Software公司开发发布， 2006年被Google公司收购，并陆续发
布了6.0、7.0、8.0版本。
• 常见三维软件： 3DMAX、Proe、UG、SolidWorks、AutoCAD
◎可导入/输出各版本AutoCAD的平、立、剖DWG图面
三、Sketchup特色功能及操作
※ 推拉工具 ：功能强大且操作简便的推拉工 具，所有 的造型几乎都可从推拉方式中完成。
草图大师在室内设计中的优势,SketchUp室内设计,草图大师室内设计,草图做室内效果图
LOGO
下面我们一起来看看Sketchup强大的快速设计制图能力吧。
LOGO
LOGOΒιβλιοθήκη 说到Sketchup，就不得不提一下3DMAX，相信这个软件对于很多了 解室内设计的人都知道，这是一个做室内3d效果图的软件，可以做 出照片级的精细的室内效果图，而Sketchup也是一个做室内效果图 的软件，那么在室内设计行业中已经有了3DMAX，为什么还要用 Sketchup呢，这个问题只要你了解了Sketchup的基本功能就很好回 答了。
草图大师在室内设计中的优势
在近年来，室内设计行业风声水起，随着室内设计行业的发展，也越 来越多的软件应用到此行业中。在以前，Sketchup这个软件也许很 多人都没接触过，而现在，这个以前的小众软件已经不在陌生，已经 成为了很多室内设计师必须要会的软件，那么Sketchup到底是个怎 么样的软件呢，它能在室内设计中做什么呢。
LOGO
Sketchup又名草图大师，所以是一个用来花草绘效果图的软件，当 然也能做出比较精致的效果图，这就需要花一点功夫了。Sketchup 既然是用来画草图的，它的最大的一个优点就是能快速建模，快速做 出室内的布置效果图，可以从不同角度进行观看的3D空间效果，这 就是相对于3DMAX的一个最重要的优点，所以在室内设计行业中有 时候需要快速展现给客户看大致的设计效果的时候，这个软件就非常 实用了。而在做3DMAX效果图的时候，很多时候也可以用Sketchup 来快速建模。另外Sketchup在做景观3d效果图方面也是很有优势的。
