人教版九年级物理《第十六章:电压电阻》单元测试卷一、填空题（共10题；每空1分，共20分）1.家中各用电器之间是______连接（选填“串联”或“并联”）；同时使用的电器越多，电路中总电阻越_______2.在“用电压表测电压”实验中，电压表______直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的________。
3.滑动变阻器是通过改变接入电路中电阻丝的______来改变电阻的大小，从而改变流过电路中的________。
4.小灯泡L1和L2串联在电路中，L1较亮，L2较暗，则通过L1、L2的电流I1________I2， L1、L2两端的电压U1________U2。
（均选填“＞”、“＜”或“＝”）5.在探究“决定电阻大小因素”的实验中，运用的物理研究方法是________；在制作导线和电阻丝时主要是根据导体的________对电阻大小的影响来选取的。
6.如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯________(选填“L1”或“L2”)两端电压。
一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是________( 选填“L1短路”.“L1断路”或“L2断路”)。
7.如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是________联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是________。
8.如图a所示电路，当闭合开关后，两个电压表的指针均为图b所示， U1：U2＝________；灯泡L1两端的电压________V。
9.如图所示的电路中，电源电压是 4.5V ，闭合开关后，两灯泡都发光，电压表的示数是2V ，那么灯泡 两端的电压为________V ，一段时间后，两灯同时熄灭，电压表示数变大，出现这种现象的原因可能是灯________（选填“短路”或“断路”）。
10.如图所示，闭合开关S ，发现电灯L 1、L 2均不亮，电流表示数为零，说明电路存在________ 故障，用一根导线进行检测，发现将导线接在b 、c 间两灯都不亮，电流表无示数，将导线接在a 、b 间，L 2亮，电流表有示数，则电路的故障是________。
人教版九年级上册物理第十六章《电压-电阻》电压-专题训练含答案及解析

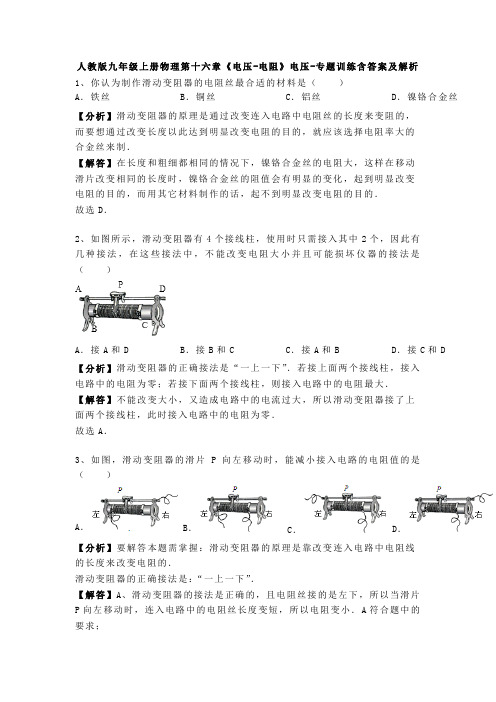

人教版九年级上册物理第十六章《电压-电阻》电压-专题训练含答案及解析1、你认为制作滑动变阻器的电阻丝最合适的材料是（）A．铁丝B．铜丝C．铝丝D．镍铬合金丝【分析】滑动变阻器的原理是通过改变连入电路中电阻丝的长度来变阻的，而要想通过改变长度以此达到明显改变电阻的目的，就应该选择电阻率大的合金丝来制．【解答】在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用其它材料制作的话，起不到明显改变电阻的目的．故选D．2、如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是（）A．接A和D B．接B和C C．接A和B D．接C和D 【分析】滑动变阻器的正确接法是“一上一下”．若接上面两个接线柱，接入电路中的电阻为零；若接下面两个接线柱，则接入电路中的电阻最大．【解答】不能改变大小，又造成电路中的电流过大，所以滑动变阻器接了上面两个接线柱，此时接入电路中的电阻为零．故选A．3、如图，滑动变阻器的滑片P向左移动时，能减小接入电路的电阻值的是（）A．B．C．D．【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的．滑动变阻器的正确接法是：“一上一下”．【解答】A、滑动变阻器的接法是正确的，且电阻丝接的是左下，所以当滑片P向左移动时，连入电路中的电阻丝长度变短，所以电阻变小．A符合题中的要求；B、滑动变阻器接的是电阻丝上的两个接线柱，这种接法不能变阻，此时电路中连入的是一个定值电阻－－滑阻最大值．B不符合题中的要求；C、滑动变阻器的接法是正确的，但是电阻丝接的是右下，所以所以当滑片P 向左移动时，连入电路中的电阻丝长度变长，所以电阻变大．C不符合题中的要求；D、同C．故选A．4、滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的，如图所示，当滑片向C断移动时，它的电阻值________（填“变大”、“变小”或“不变”）．【分析】（1）滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变接入电路的电阻大小．（2）电阻箱的读数方法：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．【解答】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的．由图可知，变阻器接的A、C两接线柱，当滑片向C端移动时，滑片与A之间的电阻丝长度变短，所以电阻变小．故答案为：长度；变小．5、下列家用电器中，没有使用滑动变阻器的是（）A．收音机上调节音量大小的旋钮B．台灯上调节灯光亮暗的旋钮C．电风扇上的换挡开关D．老式计算机上调节显示器亮暗的旋钮【分析】根据滑动变阻器的作用进行分析，滑动变阻器一般串联在电路中，可以改变电路中的电流．【解答】A、收音机上调节音量大小的旋钮就是利用滑动变阻器改变电路中的电流来控制音量的，故A使用了滑动变阻器；B、台灯上调节灯光亮暗的旋钮就是滑动变阻器改变电路中的电流来调节灯光的明暗的，故B使用了滑动变阻器；C、电风扇上的换挡开关不能够连续改变电路中的电流，故C没有使用滑动变阻器；D 、老式计算机上调节显示器亮暗的旋钮是利用滑动变阻器改变电路中的电流来调节显示器亮暗的，故D使用了滑动变阻器．故选C．6、如图所示的实物电路中，开关闭合后，滑片P向右移动的过程中，电流表示数及灯泡亮度变化的情况是（）A．电流表示数变大，灯泡变亮B．电流表示数变大，灯泡变暗C．电流表示数变小，灯泡变暗D．电流表示数变小，灯泡变亮【分析】分析清楚电路，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律与电功率公式分析答题．【解答】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，当滑片向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻R变大，电源电压U不变，由UIR可知，电路电流减小，电流表示数减小，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压变大，与滑动变阻器串联的灯泡两端电压U变小，电流I减小，灯泡实际功率P＝UI 变小，灯泡变暗；故选C．7、如图所示电压表，若选0－3Ⅴ的量程，读数为________Ⅴ；若选0－15Ⅴ的量程，读数为________Ⅴ．【分析】电压表读数时，要先看量程，再看分度值，最后看指针所指的位置．【解答】（1）图中电压表，如选择量程为0～3V，分度值是0.1V，由图可知，指针所指的位置是2V＋0.1V×6＝2.6V；（2）如选择量程为0～15V，对应的分度值是0.5V，由图可知，指针所指的位置是10V＋0.5V×6＝13V．故答案为：2.6；13．8、如图所示，用笔画线代替导线，将各元件连成电路．要求：L1、L2串联，电压表测L1两端电压，按电路的连接在右边的虚线框内画出相应的电路图．【分析】串联电路是指各电路元件顺次连接，电压表测L1两端的电压说明电压表并联在L1的两端；然后按电流流向法连接实物图和画出电路图．【解答】（1）按电流流向法，线连接电源然后依次串联开关、灯泡L2、灯泡L1回到电源的负极，然后把电压表并联在灯泡L1的两端即可，如下图所示：（2）先画出电源，从电源的正极出发依次画出开关、灯泡L2、灯泡L1回到电源的负极，最后把电压表画在灯泡L1两端即可，如下图所示：9、灯L1、L2串联，用电压表测灯L2两端的电压，连接电路如图所示．图中只有一根导线连错了，请你在连错的导线上画“×”，并画补出正确的电路连接．【分析】由题意可知，两灯泡应串联，电压表测灯L2两端的电压即电压表与L2并联；可根据电流流向法，按先串后并的原则查找电路错误和纠正．【解答】由电路图可知，电压表与L1串联后L2并联，不符合题意；按电流流向法从正极开始，依次流过L2、L1、开关回到电源的负极，最后把电压表并联L2两端，所以L2与开关之间的导线连接错误，可以把这根导线改为两灯泡串联，如下图所示：简单1. 关于电压，下列说法正确的是（）A．电路两端有电压，电路中就一定有电流B．电路中无电流，电路两端就一定无电压C．电路两端必须有电压，才可能形成电流D．有电压不一定有电流【分析】形成电流的条件是：电路闭合，电路中有电压，缺一不可，据此分析答题．【解答】A、电路两端有电压，如果电路不闭合，则电路中一定没有电流，故A错误；B、如果电路不闭合，电路中有电压，电路中没有电流，故B错误；C、电路两端必须有电压，才可能形成电流，故C正确；D、有电压且电路闭合，才会有电流，有电压不一定有电流，故D正确；故选CD．2. 一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（）A．电压表的量程选择错了B．测量的电压过小C．电压表的正、负接线柱接反了D．电压表被短路了【分析】电压表的正确使用：电压表要并联在电路中；电流从电压表的正接线柱流入，从负接线柱流出；不要超过电压表使用的量程．【解答】A、电压表量程选择过大，指针偏转的示数较小；电压表量程选择过小，指针会超过最大刻度值．不符合题意．B、测量的电压过小，指针偏转的示数较小，不符合题意．C、电压表的正、负接线柱接反了，指针会反偏，偏向没有刻度的一边．符合题意．D、电压表被短路了，示数为零，电压表指针会不发生偏转．不符合题意．故选C．3. 图中所示的电路图中，能用电压表正确测出灯L l两端电压的是（）A．B．C．D．【分析】电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L1两端电压，则电压表与灯L1并联．【解答】A、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A 错误．B、由图可知，电压表与L1并联，正负接线柱正确，故B正确．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表接到了L1的两端，但正负接线柱接反了，故D错误．故选B．4. 如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（）A．甲接电压表，乙接电流表B．甲、乙均接电压表C．甲、乙均接电流表D．甲接电流表，乙接电压表【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．【解答】根据电流表与被测用电器串联，电压表与被测用电器并联，由图可知，甲表与灯串联，所以是电流表，乙表与灯并联，所以是电压表．如图：两灯串联，电流表测电路中电流，电压表测L1两端电压．故选D．5李明同学在一次用有3V和15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入15接线柱，然后读数B．直接接入3接线柱，然后读数C．断开开关，接入15接线柱，然后闭合开关后读数D．断开开关，接入3接线柱，然后闭合开关后读数【分析】在不知待测电压多大时，用试触的方法来确定使用哪个量程，若指针偏转较大，就用大量程，若指针偏转较小，就用小量程，且换接线时开关应处于断开状态．【解答】从图可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，所以用0～3V的量程，并且换接线柱时应断开开关．故选D．6. 如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；所以解答本题可根据电流表和电压表的使用规则去分析判断．【解答】由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表；若两表都是电流表，则由于电流表b与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；若两表都是电压表，则由于电压表a与灯泡串联，此时灯泡不发光，而电压表a会有明显的示数；若表a是电压表，表b是电流表，则电流表b会造成灯泡和电压表a都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表．故选C．7. 完成下列单位换算．（1）80V＝______ mV＝______kV；（2）3.6×103mV＝_______ V＝______kV．【分析】电压的单位有：千伏（kV）、伏特（V）、毫伏（mV），并且1kV＝103V，1V＝103mV，据此进行单位换算．【解答】（1）80V＝80×103mV＝8×104mV；80V＝80×10－3kV＝0.08kV；（2）3.6×103mV＝3.6×103×10－3V＝3.6V；3.6×103mV＝3.6×103×10－6V＝3.6×10－3kV．故答案为：（1）8×104；0.08；（2）3.6；3.6×10－3．8. 我国家庭电路的电压为_______，人体能承受的安全电压不高于_______，实验室三节蓄电池串联的电压为_______，蓄电池充电时，_______能转化为______能．【分析】（1）记住几个常见的电压值：1节干电池的电压是1.5V，一个铅蓄电池的电压是2V，对人体的安全电压是不高于36V，我国照明电路的电压是220V．（2）给蓄电池充电的过程中，电能转化为蓄电池的化学能，蓄电池对外供电再将化学能转化为电能．【解答】（1）我国家庭电路的电压为220V，人体能承受的安全电压不高于36V，实验室用三节蓄电池串联成的蓄电池组的电压为3×2V＝6V；（2）给蓄电池充电的过程中，消耗了电能，将电能转化为蓄电池的化学能储存在蓄电池中．故答案为：220V；36V；6V；电；化学．9. 如图甲所示是小贺同学制作的土豆电池，将电池两极接在电压表的正负接线柱上时，表盘指针偏转情况如图乙所示，则金属片_______（选填“A”或“B”）为电池的负极，该电池提供的电压为_______V．要给用四节电池供电的手电筒提供电量，则需要_______个这样的土豆电池串联．【分析】（1）使用电压表测量电路电压时，需要明确电压表的量程和分度值；必须使电流从电压表的“＋”接线柱流入，从“－”接线柱流出；水果电池是将化学能转化为电能的装置；由图中电压表指针的偏转方向可判断电流方向，同时能判断水果电池的极性；（2）先判断出电压表的量程，而后再据指针的位置读出示数来即可；（3）串联电路中，各部分电压之和等于总电压．【解答】（1）由图知，电压表选择的是0～3V，分度值为0.1V，水果电池电压为0.3V；由图知，电压表指针向右偏转时，说明“＋”接线柱连接的是电池的正极，“－”接线柱连接的是电池的负极，故金属片B为电池的负极．（2）此时该电压表的量程是0～3V，故分度值是0.1V，所以此时电池电压是0.4V；（3）串联电路中，各部分电压之和等于总电压，故需要这种电池的个数是6V n 150.4V ==个；故答案为：B ；0.4；15．10. 灯L 1与灯L 2串联，先用电压表测灯L l 两端的电压，如图所示．再测L 2两端电压时，只将电压表接A 的一端改接C ，这种接法______（填“正确”或“不正确”）．理由是_______．【分析】根据电流应该从电压表的正极流入，负极流出的原则进行分析即可．【解答】因为只将电压表接A 的一端改接C ，流入电压表的电流不符合电压表的正确用法．故答案为：不正确；电流从电压表的“－”接线柱流进，从“＋”接线柱流出．难题1. 如图所示的电路中，当闭合开关S 后，电压表测的是（ ）A ．L 1两端的电压B ．L 2两端的电压C ．电源电压D ．L 2和电源电压【分析】电压表的使用方法：电压表与被测用电器并联．据此可判断电压表的测量对象．【解答】由图可知，当开关闭合时，L 1与L 2串联，电压表与L 2并联，测的是L 2两端的电压．故选B ．2. 在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是（ ）A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路【分析】开关闭合时，发现两灯均不亮，说明电路有开路．电压表有示数，电压表的正负接线柱到电源正负极的连接是连通的；电流表的指针几乎指在零刻度线，是因为把电压表通过灯丝、导线接在电源正负极上，电压表的电阻无限大，使得电路中的电流很小．据此判断．【解答】∵开关闭合两灯均不亮，∴电路中有开路，∵电压表有示数，∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，∴L2断路．故选B．3. 如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表【分析】要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：电流表要串联在电路中使用，而电压表要与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法进行分析．【解答】A、如果甲是电流表，则两灯泡被短路，两灯泡都不能发光，故A错误；B、如果甲是电压表，则它测量电源电压，乙、丙是电流表，分别测量干路和L2支路的电流，灯泡并联正常发光，故B正确；C、如果丙是电压表，则电路断路，两灯都不能发光，故C错误；D、如果乙是电压表，则灯L2断路，不能发光，故D错误；故选B．4. 如图所示，电源电压恒定，关于电路中工作情况说法正确的是（）A．只闭合开关S1时，两只灯泡都不发光B．若电压表和电流表位置对调，则闭合开关S1、S2后，两表都被烧坏C．先闭合开关S1，再闭合开关S2时，电压表的示数不变，电流表的示数变大D．若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都没有示数【分析】（1）首先要弄清电路的连接方式；由于电流表电阻很小，在电路中可当作导线处理；电压表的阻值很大，接近于断路，在分析电路图时，可先将其拿掉．（2）图中，电流从电源的正极出发，流经开关S1、电流表后分为两支：①经开关S2、灯L2后返回电源负极；②经灯L1后返回电源负极．因此该电路是并联电路，且开关S1控制干路，开关S2控制灯L2；电流表测干路电流，电压表测并联电路两端的电压．（3）弄清电路的连接方式后，再根据电压表、电流表的使用方法，以及并联电路的电流规律逐项分析．【解答】A、只闭合S1时，灯泡L2不亮，处于断路状态，只有灯泡L1亮，故A不正确；B、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故B 不正确．C、只闭合S1时，若L1灯丝断了，电路断路，电压表测电源的电压，所以电压表读数近似为电源电压，故C正确；D、若拧去灯泡L1，则闭合开关S1、S2后，电压表和电流表都有示数，故D不正确．故选C．5. 根据图甲所示的电路图把图乙所示的元件连成电路．（注意连线不能交叉）．【分析】分析清楚图甲所示电路图结构，然后根据图甲所示电路图连接实物电路图．【解答】由图甲所示可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L2所在支路电流，从电源正极出发，把开关、电流表A1、电流表A2、灯L2串联接入电路，回到电源负极，然后把灯L1并联在A2、L2串联电路两端，实物电路图如图所示．故答案为：如图所示．6. 学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：将如图所示的“水路”模型类比基本电路，可以发现：（1）叶轮机在“水路”中的作用与下面哪个元件在电路中的作用相当？（）（1）图丙是同学们最后一次测量时电压表的示数，请读出电压值，井填入上表空格中．（2）请根据实验数据在图中作出图象．（3）分析以上数据和图象，可以得出的初步结论是：_______（写出一条即可）．（4）他们利用以上装置验证猜想2时，实验中应控制_______不变，改变______，并依次记录电压表的示数．【分析】（1）根据电压表的接线和读数分析．（2）利用数学的描点法绘出电压和深度的图象（3）用控制变量法进行分析，根据表格，在土壤性质不变情况下，分析土壤电池电压随铜片和锌片插入土壤深度与电压的关系．（4）铜片和锌片插入土壤的深度不变情况下，电压随铜片和锌片距离变化而变化的关系．【解答】（1）根据两接线柱可以判断电压表使用的是0－3V的量程，电压表共分30格，所以每格表示0.1V，指针位于第7格，故读数为0.7V．故答案为：0.7V．（2）描出（2，0.6），（4，0.61），（6，0.63），（8，0.66），（10，0.69），（2，0.70）然后用光滑的线连接起来．（3）根据表格，在土壤性质不变情况下，土壤电池电压随铜片和锌片插入土壤越深，电压越大，所以土壤电池的电压随铜片和锌片插入土壤的深度的增加而增大．（4）用控制变量法进行分析，先将铜片和锌片置于较近距离，用电压表测出电压U1，再分别增大两金属片间的距离同上做两次，分别测出电压U2、U3，比较U1、U2、U3得出结论与猜想相同．故答案为：铜片和锌片插入土壤深度不变，改变铜片和锌片距离．8. 画出如图所示的实物电路的电路图．【分析】根据电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．【解答】根据实物图可知，电流从电源正极开始分支，一路经过灯泡L1，电流表；另一路经过灯泡L2，然后两路汇合到开关，回到电源的负极，如图所示：9. 如图是常用手电筒的剖面图，筒内每节干电池的电压为1.5V．按下按键前，小灯泡不亮，电路为_______（选填“通路”、“短路”或“断路”）；按下按键后，小灯泡发光，它两端的电压为_______V．【分析】处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路．已知每节干电池电压，由串联电路特点可以求出灯泡两端电压．【解答】按下按键前，小灯泡不亮，电路为断路；按下按键后，小灯泡发光，它两端的电压为1.5V×2＝3V；故答案为：断路；3．难题1、下列关于电表的使用，正确的是（）A．电流表只能与被测用电器并联，不能与被测用电器串联B．电流表不能直接接在电源的两极上C．电压表只能与被测用电器串联，不能与被测用电器并联D．电压表不能直接接在电源的两极上【分析】（1）电流表是测量电流的仪表，使用时与被测电路串联，注意量程和正负接线柱，电流表不能不经过用电器接在电源的两极上，会造成电源的短路；（2）电压表是测量电压的仪表，使用时与被测电路并联，注意量程和正负接线柱，电压表可以不经用电器直接与电源串联，此时电压表测量电源电压．【解答】A、说反了，应该是电能表只能与被测电路串联，不能与被测电路并联，该选项错误；B、电流表不能直接接在电源的两极，会造成电源短路，该选项正确；C、说反了，电压表应与被测电路并联，电流表与被测电路串联，该选项错误；D、电压表可以直接接在电源两端，此时测电源电压，该选项错误．故选B．2、在电学实验中遇到断路时，常常用电压表来检测，某同学连接如图所示的电路，开关闭合后，电灯不亮，电流表无指示．这时用电压表测得a、b两点间和b、c两点间的电压均为零，而b、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关S的触片或接线柱接触不良C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良【分析】要解决此题，需要知道电路中若无电流，则电路出现了断路现象，用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】开关闭合后，电灯不亮，电流表无指示，说明电路出现断路现象；用电压表检测时，发现b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明开关和电流表都完好，因此是灯泡出现断路现象．故选D．3、小宁在探究练习使用电压表时，把电压表接成了如图所示的电路．当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数【分析】电压表应当并联使用，当串联使用时是有读数的．【解答】由于电压表的电阻比较大，串联使用时，电路中的电流很小，灯泡不会亮，但电压表有读数，接近于电源电压．故选C．4、在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（）A．a、b都是电流表B．a表是电压表，b表是电流表C．a、b都是电压表D．b表是电压表，a表是电流表【分析】（1）电流表是测量电流的仪表，它使用时必须串联在电路里，与被测量的用电器串联；（2）电压表是测量电压的仪表，它使用时必须并联在电路里，与被测量的用电器并联．【解答】（1）图中a处与电灯L串联在一起，根据电表的使用原则，该处为电流表；（2）图中b处与电灯L并联，与电源串联在一起，根据电表使用规则，该处为电压表．故选D．5、如图所示的电路中，电压表测量的是（）A．电灯两端电压B．电池组两端电压C．电池组和电灯两端电压之和D．电铃两端的电压【分析】电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程．【解答】电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，电压表与电铃并联；故电压表是测电铃两端的电压．故选D．。
人教版九年级物理全一册第十六章《电压 电阻》练习题(含答案)
人教版九年级物理全一册第十六章《电压电阻》练习题（含答案）一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏2、小明连接了如图所示的电路，下列对电路详解正确的是（）A．L1与L2串联 B．电流表A1测量L1的电流C．电流表A2测量电路的总电流 D．电压表V不能测量L2的电压3、电流、电路、电压都是一家人，对于这家人，下面说法正确的是（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在两个灯泡并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等4、如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻一定大，电流与BC段相等D．BC段电阻可能大，电流与AB段相等5、滑动变阻器改变阻值的本质是改变接入电路的电阻丝的（）A．长度 B．横截面积 C．材料 D．温度6、实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（）A．不变B．变大C．变小D．不能判定7、使用都已调零的电压表测量不同导体两端的电压时，闭合开关后，电压表分别出现了下列四种情况：①所选量程太大；②所选量程太小；③正、负接线柱接反；④被测电压太高。
则图所示电压表的指针偏转情况与以上①②③④四种情况相对应的排列顺序为（）A.丁、丙、甲、乙B.乙、丙、丁、甲C.丙、丁、乙、甲D.丁、乙、甲、丙8、两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2＝4：3，则电阻R1和R2的两端电压之比为（）A．4：9 B．1：1 C．3：2 D．2：39、下列关于电阻的说法正确的是（）A.绝缘体中几乎不存在电子，所以它的电阻非常大，不容易导电B.导体容易导电说明它对电流没有任何阻碍作用C.导体的电阻随电流的增大而减小，随电压的增大而增大D.导体的电阻是导体本身的一种性质，不管有没有电流通过，导体的电阻都存在10、下列说法中错误的是（）A．粗铁丝的电阻可能比细铁丝的电阻小B．导体对电流的阻碍作用叫做电阻C．某段导线电阻的大小和它两端电压的大小无关D．不同材料的导线，它们的长短粗细都相同，对电流的阻碍作用一定相同11、下列关于电学元件使用的说法中，正确的是（）A．电流表可以直接连接到电源两级B．电压表应与被测用电器并联C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流D．电能表应并联接在家庭电路的干路上12、长沙市区某年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。
如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。
但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
16.3-人教版九年级上册物理第十六章《电压-电阻》电阻-专题训练含答案及解析
简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。
人教版九年级全一册-第十六章-电压 电阻-同步练习(含答案)
人教版九年级全册-第十六章-电压，电阻-同步练习一、单选题1.如图所示的电路中，当S闭合后，电压表V1示数为7V，V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A.4VB.3VC.5VD.8V2.如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭，若电路中只有一处故障，且只发生在灯L或R上，现用一只规格相同且完好的灯替换灯L，正确的判断是（）A.若灯亮，则灯L一定断路B.若灯亮，则灯L一定短路C.若灯不亮，则电阻R一定断路D.若灯不亮，则电阻R一定短路3.下列关于材料、技术及能源的说法中正确的是（）A.数码相机的图象传感器与处理芯片是由半导体材料制成的B.微波炉是利用电流的热效应来加热食品的C.我国海域深处蕴藏大量的“可燃冰”属于可再生能源D.“华龙一号”第三代核电站是利用核聚变释放出的能量来发电的4.如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则()A.电压表被烧坏B.两只灯泡都将被烧坏C.灯L1亮，灯L2不亮D.电流表将被烧坏5.小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A.L1短路B.L1断路C.L2短路D.L2断路6.在图所示的电路中，闭合电键S，电路正常工作。
一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则()A.若电压表有示数，一定为灯L短路B.若电压表无示数，一定为灯L断路C.若电压表有示数，一定为电阻R断路D.若电压表无示数，一定为电阻R短路7.如图所示是小兰同学用伏安法测定灯泡电阻的电路图，当她闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A.灯泡L短路B.开关S接触不良C.灯泡L开路D.变阻器R开路8.下列说法不正确的是（）A.利用半导体材料可以制作二极管B.煤炭、石油、天然气属于可再生资源C.手机是靠电磁波传递信息的D.太阳能是一种清洁能源二、多选题9.下列说法正确的是（）A.电流是正电荷定向移动形成的B.电流的方向与电荷定向移动方向一致C.电压是自由电荷定向移动形成电流的原因D.金属导体中的电流方向与自由电子定向移动方向相反10.根据表格中的数据，下列说法错误的是（）A.铜的电阻比铁小B. 长度粗细都相同的铁线、铝线串联在电路中，铁线两端的电压大C. 质量相同的铜块和铅块升高相同的温度，吸收的热量之比为1：3D. 质量、初温都相同的铝块、铁块吸收相同的热量后，相互接触，热量由铁块传给铝块11.下列说法正确的是（ ）A. 导体的电阻大小与导体的长度和横截面积有关B. 手机是由电磁波传递信息C. 毛皮摩擦过的橡胶棒周围也存在磁场D. 制作电热器的发热体可以用超导材料12.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）A. 用一根导线分别与两个灯泡并联B. 用一个电流表分别串联在图中的a 、b 、c 三点C. 用一个电压表分别与两个灯泡并联D. 用一个小灯泡分别与两个灯泡并联13.根据图中情景，下列选项正确的是（ ）A. 图甲电能表的读数为2017.6 kW ．hB. 图乙电压表的读数为10VC. 图丙通电螺线管的左端是N 极D. 图丁验电器是利用同名磁极互相吸引来检验物体是否带电的14.在如下图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过）且电流表、电压表都有示数的是（ ）A. B.C. D.三、填空题15.如图所示，V1 表测量________两端的电压；V3表测量________两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是________．16.如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为________V，两灯的电阻之比R1：R2=________．17.如图中各元件连接均正确，甲．乙为两个电表则甲为________表，乙为________表．18.如果用超导体制成发电机和电动机中的线圈，可以装配成________小、________大、________高的发电机和电动机．19.如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察________，可以比较出合金线电阻的大小，这种研究方法叫________（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体________的关系．20.两个电路元件A和B中的电流与其两端电压的关系如图所示，则R A=________Ω。
九年级物理上册第十六章电压电阻第1节电压基础练习含解析新版新人教版
1．如图所示，能正确地测出小灯泡1L 两端电压的电路是( )A ．B ．C ．D ．【答案】D【解析】A ．由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L 1两端电压，故A 错误；B ．由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L 1两端电压，故B 错误；C ．由图示电路图可知，电压表与小灯泡L 2并联，测量的是小灯泡L 2两端电压，不能测出小灯泡L 1两端电压，故C 错误；D ．由图示电路图可知，电压表并联在小灯泡L 1两端，测小灯泡L 1两端电压，故D 正确；故选D 。
2．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（ ）A ．两表都可能被烧坏B ．两表都不会被烧坏C ．电流表不会被烧坏D ．电压表不会被烧坏，电流表可能被烧坏【答案】D【解析】将电压表和电流表位置接反了，如图所示，此时电流表直接接到电源两极上，造成电源短路；通过电流表的电流会很大，电流表将被烧坏；由于是电源短路，没有电流通过电压表，所以，电压表不会烧坏，故D 符合题意．3．如下图所示，电源电压保持6V 不变，开关S 一直处于闭合状态，当开关S 1由断开到闭合时，电压表的第1节 电压第16章 电压 电阻示数应该是（）A．示数减小且变为0B．示数减小但不会等于0C．示数不变测量的均为电源电压6VD．示数增大，但总小于电源电压【答案】C【解析】当开关S1断开时，灯泡L1和L2串联，电压表V测量电源电压，当开关S1闭合时，灯泡L2被短路，电路中的用电器只有灯泡L1，此时电压表V测量灯泡L1的电压也是测量电源电压，由以上分析可知：无论开关S1处于何种状态，电压表都是测量电源电压。
故选C。
4．如图，甲和乙是两只电表，当开关S闭合后，灯L1和L2都能正常发光，则A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表【答案】B【解析】在电路中电压表与被测用电器并联，电流表与被测用电器串联；由图知道，若甲是电流表，则L2短路，不能发光，与题意不符，所以甲为电压表，即电流从正极流出后，只有一条路径，两灯泡一定为串联电路，乙为电流表，故选B．5．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【答案】B【解析】根据电路可知，两灯泡串联，电压表测量灯L1两端电压；当开关闭合时，两灯均不亮，说明电路故障为断路，而不是短路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为L1断路。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（ ）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（ ）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（ ）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（ ）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。
2020版初中物理中考复习教师用书物理九年级上册第十六章电压电阻4.课本习题答案和解析第十六章教材答案
教材习题答案第十六章电压电阻第1节电压1.在图16.1－7中,请用笔画线表示导线来连接实物图,使小灯泡能够发光并且电压表能够测出灯泡两端的电压(在2～3 V之间)。
图16.1－7答案如图所示2.在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。
试着用电压表测量这个自制电池的电压,其现象如图16.1－8所示。
这个电池的电压是多少？哪个金属片是电池的正极？图16.1－8哪个金属片是电池正极？答案0.5 V铜片3.图16.1－9中,三个电压表的示数各是多少？16.1－9三个电压表的示数各是多少？答案甲:2.0 V乙:12.5 V丙:1.0 V4.图16.1－10是一位同学所连的电路,他要测量小灯泡L2两端的电压。
图中有一根导线接错了。
图16.1－10纠正错误的连接(1)请你找出这根接错的导线,在这根导线上打“×”(表示不要),并用笔重新画一根正确连接的导线。
(2)画出正确接线的电路图。
答案(1)如图所示(2)如图所示第2节串、并联电路中电压的规律1.一个用电器工作时,要求电源电压是6 V。
如果用干电池做电源,需要几节串联起来？如果用铅蓄电池做电源,需要几个串联起来？答案4节3个2.在图甲所示的电路中,闭合开关后电压表V1的示数为2.5 V,V2的示数应为________ V,V 的示数应为________ V。
在图乙所示的测量电路中,闭合开关后电压表V1的示数为2.5 V,V2的示数为3.8 V,V的示数应为________。
16.2－4答案 2.5 2.5 6.3 V3.如图16.2－5所示,在探究“并联电路电压的关系”时,小明想把两个灯泡并联起来,用电压表测量并联电路的总电压,请你帮他画出连接的电路。
图16.2－5答案如图所示4.请自行设计一个表格,对比电流表和电压表在使用方面有哪些相同之处和不同之处。
第3节 电阻1.有两段导线A 和B ,在相同的电压下,通过导线A 的电流较大,通过导线B 的电流较小,哪段导线的电阻大？答案 导线B2.24000 Ω＝________kΩ＝________MΩ。
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附答案
人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．日常工作和生活中，手机已成为人们常用的工具，智能手机的电池电压最接近（）A．380V B．220V C．36V D．4V2．下列电路中电压表测量R2两端电压，且电路连接正确的是（）A．B．C．D．3．近年来我国不断加大自主创新力度，许多领域打破了国外技术封锁，出现了一大批拥有自主知识产权的产品。
如图所示是我国自主研发的手机摄像头芯片，制造该芯片的主要材料是（）A．超导材料B．半导体材料C．纳米材料D．绝缘体材料4．如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡L1、L2均正常发光，则（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表5．如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的是（）A．灯泡 L1和L2发光时，两灯并联B．灯泡熄灭是由于灯泡L2短路C．灯泡熄灭是由于灯泡L1断路D．灯泡熄灭是由于灯泡L2断路6．不考虑温度的影响，关于导体的电阻，下列说法正确的是（）A．通过导体的电流为零时，导体的电阻是零B．导体两端的电压为零时，导体的电阻为零C．两条导线长度越长的电阻越大D．导体的电阻越小，表示导体对电流的阻碍作用越小7．如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V8．将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（）A．N接C，M接D B．N接C，M接F C．N接D，M接F D．N接E，M接D二、填空题9．请填写下列电压最接近的数值：一节新干电池的电压为V；我国家庭电路电压为V；一般情况下对人体的安全电压不高于V。
