【CN209726832U】一种石灰窑烟气余热回收装置【专利】
一种窑炉烟气余热回收系统
专利名称：一种窑炉烟气余热回收系统专利类型：实用新型专利
发明人：谭烨
申请号：CN202121858729.4
申请日：20210810
公开号：CN215638873U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种窑炉烟气余热回收系统，涉及烟气余热回收领域，包括进气管道，所述进气管道一端与均质炉底面固定连接，均质炉顶部固定连接有电机，电机输出轴与叶片旋转轴一端固定连接，叶片旋转轴另一端与叶片固定连接，所述均质炉一侧与第一管道一端固定连接，第一管道另一侧与过滤炉一侧底部固定连接，过滤炉内壁固定连接有过滤板，过滤板底部两侧开设有开口，开口内分别固定连接有滤板支撑腿，该一种窑炉烟气余热回收系统，所述进气管道一端与均质炉底面固定连接，均质炉顶部固定连接有电机，电机输出轴与叶片旋转轴一端固定连接，叶片旋转轴另一端与叶片固定连接，叶片可对刚进入处理室的烟气进行均质，防止较大颗粒抱团堵塞传输管道。
申请人：黄冈市华泰窑炉工业有限公司
地址：438000 湖北省黄冈市西湖二路26号
国籍：CN
代理机构：武汉华强专利代理事务所(普通合伙)
代理人：王冬冬
更多信息请下载全文后查看。

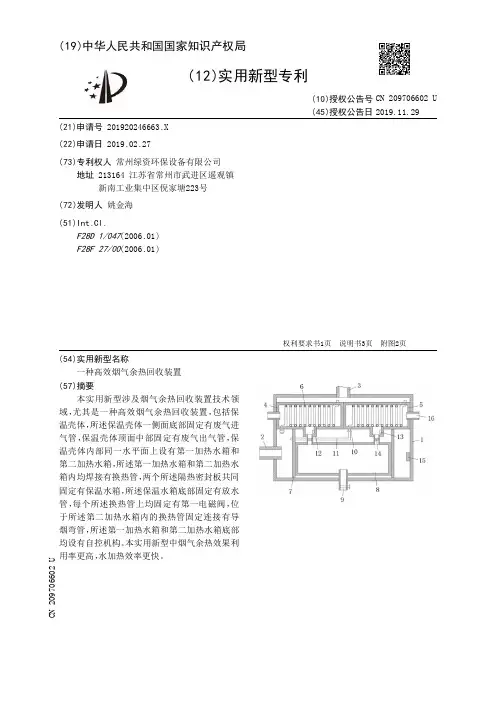

【CN209706602U】一种高效烟气余热回收装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246663.X(22)申请日 2019.02.27(73)专利权人 常州绿资环保设备有限公司地址 213164 江苏省常州市武进区遥观镇新南工业集中区倪家塘223号(72)发明人 姚金海 (51)Int.Cl.F28D 1/047(2006.01)F28F 27/00(2006.01)(54)实用新型名称一种高效烟气余热回收装置(57)摘要本实用新型涉及烟气余热回收装置技术领域，尤其是一种高效烟气余热回收装置，包括保温壳体，所述保温壳体一侧面底部固定有废气进气管，保温壳体顶面中部固定有废气出气管，保温壳体内部同一水平面上设有第一加热水箱和第二加热水箱，所述第一加热水箱和第二加热水箱内均焊接有换热管，两个所述隔热密封板共同固定有保温水箱，所述保温水箱底部固定有放水管，每个所述换热管上均固定有第一电磁阀，位于所述第二加热水箱内的换热管固定连接有导烟弯管，所述第一加热水箱和第二加热水箱底部均设有自控机构。
本实用新型中烟气余热效果利用率更高，水加热效率更快。
权利要求书1页 说明书3页 附图2页CN 209706602 U 2019.11.29C N 209706602U权 利 要 求 书1/1页CN 209706602 U1.一种高效烟气余热回收装置，包括保温壳体(1)，其特征在于：所述保温壳体(1)一侧面底部固定有与其连通的废气进气管(2)，保温壳体(1)顶面中部固定有与其连通且与废气处理装置连接的废气出气管(3)，保温壳体(1)内部同一水平面上设有一侧面焊接在一起且另一侧面分别焊接在保温壳体(1)内壁上的第一加热水箱(4)和第二加热水箱(5)，所述第一加热水箱(4)和第二加热水箱(5)内均焊接有换热管(6)，所述第一加热水箱(4)和第二加热水箱(5)底面均竖直固定有隔热密封板(7)，两个所述隔热密封板(7)共同固定有保温水箱(8)，所述保温水箱(8)底部固定有连通其内部且贯穿保温壳体(1)底部的放水管(9)，每个所述换热管(6)上均固定有第一电磁阀(10)，位于所述第二加热水箱(5)内的换热管(6)固定连接有导烟弯管(11)，所述第一加热水箱(4)和第二加热水箱(5)底部均设有自控机构。

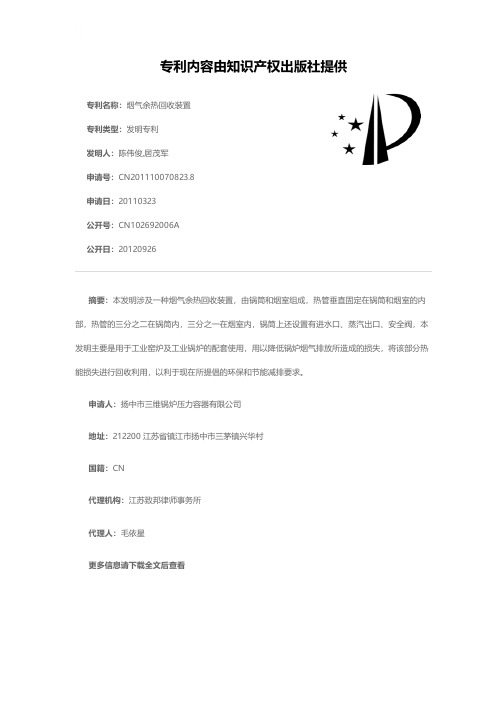

烟气余热回收装置[发明专利]
![烟气余热回收装置[发明专利]](https://img.taocdn.com/s3/m/71e4b6d483c4bb4cf6ecd137.png)
专利名称：烟气余热回收装置专利类型：发明专利
发明人：陈伟俊,居茂军
申请号：CN201110070823.8申请日：20110323
公开号：CN102692006A
公开日：
20120926
专利内容由知识产权出版社提供
摘要：本发明涉及一种烟气余热回收装置，由锅筒和烟室组成，热管垂直固定在锅筒和烟室的内部，热管的三分之二在锅筒内，三分之一在烟室内，锅筒上还设置有进水口、蒸汽出口、安全阀，本发明主要是用于工业窑炉及工业锅炉的配套使用，用以降低锅炉烟气排放所造成的损失，将该部分热能损失进行回收利用，以利于现在所提倡的环保和节能减排要求。
申请人：扬中市三维锅炉压力容器有限公司
地址：212200 江苏省镇江市扬中市三茅镇兴华村
国籍：CN
代理机构：江苏致邦律师事务所
代理人：毛依星
更多信息请下载全文后查看。
一种石灰窑烟气余热回收装置[实用新型专利]
![一种石灰窑烟气余热回收装置[实用新型专利]](https://img.taocdn.com/s3/m/b28069164a35eefdc8d376eeaeaad1f3469311d4.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922301077.3(22)申请日 2019.12.19(73)专利权人 德安县源丰钙业有限公司地址 330400 江西省九江市德安县丰林建材工业园创业大道九号(72)发明人 戴大渠 汤善云 (74)专利代理机构 南昌金轩知识产权代理有限公司 36129代理人 钟隆辉(51)Int.Cl.F27D 17/00(2006.01)F27D 19/00(2006.01)(54)实用新型名称一种石灰窑烟气余热回收装置(57)摘要本实用新型的一种石灰窑烟气余热回收装置，属于余热回收装置领域，包括具有PLC控制系统的石灰窑炉体，还包括通过管路依次相连接的换热器、旋风除尘器、变频调速引风机、外部炭材烘干炉、以及布袋除尘器；废气总管的出口端通过第一管路与换热器的进气端相连接；第一管路与废气总管之间设有旁通管；旁通管上设有电动切断阀外部炭材烘干炉的进风管处设有电动切断阀；变频调速引风机与外部炭材烘干炉相连接的管路上依次设置有质量流量计、电动调节蝶阀、压力计以及硬密封毛动蝶阀测温电阻。
减少燃料的使用，提高燃料的利用率，降低成本，节约生产运行费用，降低对周围环境的影响而且还能收到环保效益。
权利要求书1页 说明书3页 附图1页CN 211316995 U 2020.08.21C N 211316995U1.一种石灰窑烟气余热回收装置，包括具有PLC控制系统的石灰窑炉体(1)，所述石灰窑炉体(1)内设有炉膛，所述炉膛上设有供高温烟气排出的废气总管(2)；其特征在于：还包括通过管路依次相连接的换热器(3)、旋风除尘器(4)、变频调速引风机(5)、外部炭材烘干炉(6)、以及布袋除尘器(7)；所述废气总管(2)的出口端通过第一管路(8)与所述换热器(3)的进气端相连接；所述第一管路(8)与所述废气总管(2)之间设有旁通管(9)；所述旁通管(9)上设有电动切断阀(10)；所述外部炭材烘干炉(6)的进风管处设有所述电动切断阀(10)；所述变频调速引风机(5)与所述外部炭材烘干炉(6)相连接的管路上依次设置有质量流量计(11)、电动调节蝶阀(12)、压力计(13)以及硬密封毛动蝶阀测温电阻(14)；所述电动切断阀(10)、所述质量流量计(11)、所述电动调节蝶阀(12)、所述压力计(13)以及所述硬密封毛动蝶阀测温电阻(14)均与所述PLC控制系统电连接。
一种石灰窑烟气净化装置[实用新型专利]
![一种石灰窑烟气净化装置[实用新型专利]](https://img.taocdn.com/s3/m/e6e73e2f6d85ec3a87c24028915f804d2b1687a8.png)
专利名称：一种石灰窑烟气净化装置
专利类型：实用新型专利
发明人：韦李娜,秦泗恩,闫家国,张卉,赵阳申请号：CN202123007440.4
申请日：20211201
公开号：CN216653803U
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本实用新型涉及烟气净化技术领域，提出了一种石灰窑烟气净化装置，其一定程度上解决了上述现有技术中过滤层容易腐蚀损坏的问题，包括净化装置本体和更换箱，净化装置本体设有净化塔塔体，净化塔塔体和更换箱连通，更换箱上滑动安装有过滤层，过滤层通过多个安装螺栓连接有挡板，更换箱连接有锁紧组件，更换箱内转动连接有两个丝杆，丝杆上螺纹连接有移动板，移动板和更换箱呈滑动配合，两个移动板分别位于过滤层的上方和下方，两个移动板相互靠近的一端均连接有毛刷，更换箱上连接有驱动机构，驱动机构包括电机，电机通过安装架安装在更换箱上，电机的输出端和两个丝杆中的一个丝杆固定连接，两个丝杆之间通过传动组件传动连接。
申请人：河北航天环境工程有限公司
地址：067040 河北省承德市高新技术产业开发区科技大厦9层
国籍：CN
代理机构：石家庄领皓专利代理有限公司
代理人：吴瑾
更多信息请下载全文后查看。

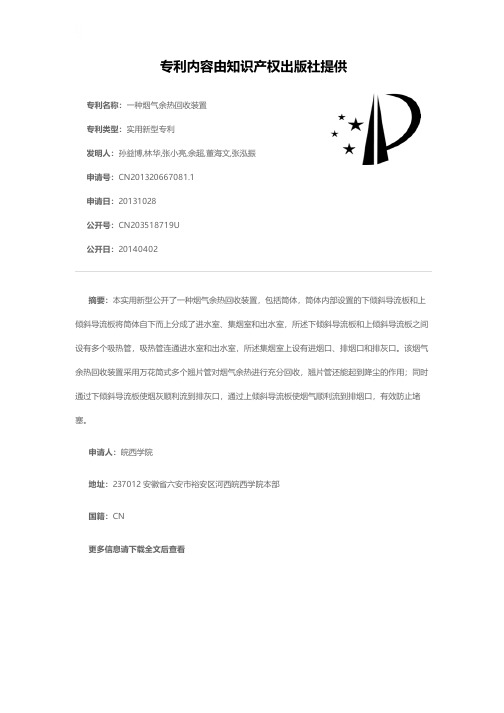

一种烟气余热回收装置[实用新型专利]
![一种烟气余热回收装置[实用新型专利]](https://img.taocdn.com/s3/m/72f0d9f4c281e53a5902ff8e.png)
专利名称：一种烟气余热回收装置
专利类型：实用新型专利
发明人：孙益博,林华,张小亮,余超,董海文,张泓振申请号：CN201320667081.1
申请日：20131028
公开号：CN203518719U
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种烟气余热回收装置，包括筒体，筒体内部设置的下倾斜导流板和上倾斜导流板将筒体自下而上分成了进水室、集烟室和出水室，所述下倾斜导流板和上倾斜导流板之间设有多个吸热管，吸热管连通进水室和出水室，所述集烟室上设有进烟口、排烟口和排灰口。
该烟气余热回收装置采用万花筒式多个翘片管对烟气余热进行充分回收，翘片管还能起到降尘的作用；同时通过下倾斜导流板使烟灰顺利流到排灰口，通过上倾斜导流板使烟气顺利流到排烟口，有效防止堵塞。
申请人：皖西学院
地址：237012 安徽省六安市裕安区河西皖西学院本部
国籍：CN
更多信息请下载全文后查看。
一种烟气余热回收装置[发明专利]
专利名称：一种烟气余热回收装置专利类型：发明专利
发明人：卜金星,张斌,孙乐天,孙博昂申请号：CN202110714846.1
申请日：20210625
公开号：CN113446614B
公开日：
20220517
专利内容由知识产权出版社提供
摘要：本申请公开了一种烟气余热回收装置，其包括设有内腔的箱体、进水管、出水管以及导热管，所述箱体上开设有与锅炉烟道相连通的排烟孔，所述导热管的两端分别与进水管以及出水管连接，所述箱体上开设有箱体内腔相连通的检修口，所述检修口用于供导热管穿过，所述箱体上可拆卸连接有用于遮蔽检修口的检修盖，所述导热管上可拆卸连接有用于遮蔽检修口的阻烟罩，所述阻烟罩于箱体内腔中滑动，所述导热管包括多根直管以及多根用于连接相邻直管的弯管，所述检修盖上开设有供直管滑动设置的滑动孔，所述箱体上连接有限制直管滑动的固定机构。
本申请具有在不关停锅炉的情况下能够检修导热管的效果。
申请人：宁波久丰热电有限公司
地址：315200 浙江省宁波市镇海区蟹浦化工区
国籍：CN
更多信息请下载全文后查看。
一种烟气余热回收装置[发明专利]
专利名称：一种烟气余热回收装置专利类型：发明专利
发明人：李贻湘,黄少康
申请号：CN201710409579.0申请日：20170602
公开号：CN108980813A
公开日：
20181211
专利内容由知识产权出版社提供
摘要：一种烟气余热回收装置，包括烟管、旁路烟道、热交换装置和集水箱，所述烟管安装在锅炉上，旁路烟道安装上烟管上端一侧，热交换装置上部设有进气口，下部设有出气口，旁路烟道与进气口联通，出气口与锅炉连接，热交换装置内部设有循环冷凝管，循环冷凝管设有进水口和出水口，集水箱分别与循环冷凝管的进水口、出水口联通。
本发明所述的一种烟气余热回收装置，烟气经旁路烟道进入热交换装置，且与循环冷凝管接触进行热量的交换，循环冷凝管将热量交换后的水带出，供循环冷凝管以及锅炉热水回水使用，同时经降温后的烟气进入锅炉炉室中，有效提高了炉室的温度，提高了燃烧效率。
申请人：寰慧科技集团有限公司
地址：850000 西藏自治区拉萨市柳梧新区国际总部城众创空间13号楼10-1
国籍：CN
更多信息请下载全文后查看。
一种石灰窑烟气余热回收系统方案设计
一种石灰窑烟气余热回收系统方案设计
李晓琪
【期刊名称】《中国水泥》
【年(卷),期】2018(0)9
【摘要】石灰窑窑尾烟气温度大约在320℃左右,采用常规的朗肯循环进行余热回收经济性较差,本文基于螺杆膨胀技术对石灰窑系统提出一种新的余热回收方式,通过热平衡分析进行系统流程设计,进而提出一套经济合理的余热回收方案.
【总页数】2页(P97-98)
【作者】李晓琪
【作者单位】合肥水泥研究设计院有限公司,安徽合肥230051
【正文语种】中文
【中图分类】TQ172
【相关文献】
1.一种锅炉烟气余热回收系统分析 [J], 侯轶;谢英柏;陈天;张猛
2.一种新型天然气锅炉烟气余热回收系统 [J], 刘超;徐进良
3.一种新型燃气炉灶烟气余热回收系统设计与分析 [J], 程文强
4.水热媒技术在加氢裂化加热炉烟气余热回收系统中的应用 [J], 戈丹妮;赵小航;冯宝林;崔亚军
5.电炉列管式烟气余热回收系统优化研究 [J], 阳黎明
因版权原因，仅展示原文概要，查看原文内容请购买。
一种具有烟气余热回用的节能环保石灰窖炉[实用新型专利]
专利名称：一种具有烟气余热回用的节能环保石灰窖炉专利类型：实用新型专利
发明人：张小龙,翁继华,张磊,毛丽飞
申请号：CN201721499848.9
申请日：20171113
公开号：CN207483615U
公开日：
20180612
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种具有烟气余热回用的节能环保石灰炉，属于石灰窖炉领域。
具有烟气余热回用的节能环保石灰窖炉包括窖座、窖体、给料机、自动上料系统、热交换器、尾气处理置、水箱以及储料箱。
热交换器位于窖座外，通过烟气管道分别与窖体、以及所述尾气处理装置相连。
本实用新型通过加装热交换器以及尾气处理装置对煅烧尾气进行余热回收利用、除尘净化。
一方面利用尾气余热加热生活用水，在水箱处利用热水对石灰石原料进行预热，既提供了生活用水也可以减少燃料的使用，达到节能效果；另一方面对尾气进行净化除尘，起到了环保作用。
申请人：德兴市良诚钙业有限公司
地址：334200 江西省上饶市德兴市经济开发区
国籍：CN
代理机构：南昌赣专知识产权代理有限公司
更多信息请下载全文后查看。
