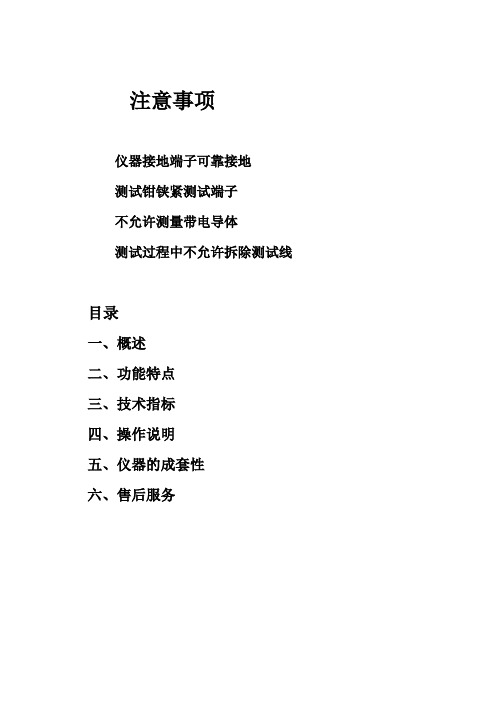

注意事项仪器接地端子可靠接地测试钳铗紧测试端子不允许测量带电导体测试过程中不允许拆除测试线目录一、概述二、功能特点三、技术指标四、操作说明五、仪器的成套性六、售后服务一、概述在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到至关重要的作用。
为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和国家电力公司最新发布、实施的《电力安全工器具预防性实验规程》的规定，研制了“接地线成组电阻测试仪”，为电力系统完成必要的产品预防性实验提供服务。
二、功能特点1．整机由高速单片机控制，自动化程度高，操作简便。
2．仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。
3．仪器自带时钟，万年历，可保存20组测试数据，方便客户随时查询。
4．保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。
5．仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。
6．仪器自带热敏打印机，可将测试数据实时打印。
7．智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
三、技术指标1、输出电流：30A、40A、50A2、输出电压：≥DC10V3、分辨率：最小0.1μΩ4、量程：300uΩ-300mΩ（30A档）250uΩ-250mΩ（40A档）200uΩ-200mΩ（50A档）5、准确度：5‟±3个字6、工作温度：-20～40℃7、工作湿度：<80%RH，不结露8、工作电源：AC220V±10%，50HZ四、操作说明1．面板图一面板2．接线根据被测导线要求，将测试钳分别对应铗紧被测端子。
测试线另一端接对应面板上的电流端子I+ 、I-和电压端子V+、V-。
3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。
数字式接地电阻测试仪技术参数
数字式接地电阻测试仪技术参数数字式接地电阻测试仪是一种广泛应用于电力、电力建设、电力检修以及矿山等行业的电气测试仪器，主要用于测量接地电极或接地网的接地电阻值。
本文将从以下几个方面介绍数字式接地电阻测试仪的技术参数：测量范围数字式接地电阻测试仪测量范围通常为0.01Ω至2000Ω，不同型号的测试仪范围可能有所不同。
在实际使用过程中，应根据需要选择合适的测量范围进行测试。
精度数字式接地电阻测试仪精度一般为±（2%+2dgt），其中dgt为最低数字的位数，例如3 1/2位（1999），4位（9999）。
这意味着，在测量范围内，测得的接地电阻值与真实值相差不超过2%加最低位数的数值。
使用时应注意精度的问题，尽可能采用高精度的测试仪。
分辨率数字式接地电阻测试仪分辨率一般为0.001Ω，这是指可以显示的最小测量单位。
分辨率越小，测量数值越精确。
电源和电池寿命数字式接地电阻测试仪的电源一般为干电池或可充电电池，不同型号的测试仪电源类型可能有所不同。
测试仪耗电量较大，在实际使用中需要注意电池寿命问题，及时更换电池以保证测试精度。
显示数字式接地电阻测试仪显示屏通常为液晶屏或LED屏幕，可以显示测试结果、电池电量、测量范围和单位等信息。
有些型号还可以进行数据记录和保存。
报警功能部分型号的数字式接地电阻测试仪具有报警功能，可以根据设定的阈值在测试结果超过或低于设定值时发出声音或闪光灯等报警信号，提醒用户进行处理。
外形尺寸及重量数字式接地电阻测试仪的外形尺寸和重量根据不同型号有所区别，大多数测试仪手持式设计，便于携带，适用于现场测试和移动测试等场景。
总结综合以上技术参数，购买数字式接地电阻测试仪时需要根据实际情况进行参数选择。
性能稳定、精度高、分辨率细的测试仪器可以提高测试效率和测试精度。
在使用测试仪时应当注意相关操作规范和维护保养，以确保测试结果的正确性。
接地电阻测试仪使用说明书zc29b型
接地电阻测试仪使用说明书ZC29B型一、用途ZC29B型接地电阻测试仪专供测量各种电力系统，电气设备，避雷针等接地装置的接地电阻值。
亦可测量低电阻导体的电阻值；还可测量土壤电阻率。
本仪表执行标准GB/T7676-1998《接地电阻表》国家标准。
二、规格及性能1型号测量范围最小分度值辅助探棒接地电阻值ZC29B-1型0～10Ω0.1Ω≤1000Ω0～100Ω1Ω≤2000Ω0～1000Ω10Ω≤5000ΩZC29B-2型0～1Ω0.01Ω≤500Ω0～10Ω0.1Ω≤1000Ω0～100Ω1Ω≤2000Ω2、3、相对湿度：≤80%。
4、准确度：3级。
5、摇把转速：每分钟150转。
6、倾斜影响：向任一方倾斜5°，指示值的改变不超过准确度的50%。
7、外磁场影响：对外磁场强度为0.4KA/m时，仪表指示值的改变不超过准确度的`100%。
8、绝缘电阻值：在温度为室温，相对温度不大于80%情况下，不小于20MΩ。
9、绝缘强度：线路与外壳间的绝缘能承受50Hz的正弦波交流电压0.5KV历时一分钟。
10、外形尺寸：l×b×h，mm：172×116×135。
11、重量：约定俗成2.4Kg。
三、结构和工作原理1、结构：ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。
全部机构装在塑壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
2、工作原理：当民发电机摇柄以每分钟150转的速度转动时，产生105～115周的交流电，测试仪的两个E端经过5m导线接到被测物，P端钮和C端钮接到相应的两根辅助探棒上。
电流I1由发电机出发经过R5，电流探棒C′，大地，被测物和电流互感器CT的一次绕组而回到发电机，由电流互感器二次绕组感应产生I2通过电位器RS可使检流计到达零位。
因此，在标度盘满刻度为10，读数为N 时： 10I 21N R I R S X •=• 1012N R I I R S X •= K I I =12 K=CT 电流互感器的电流比，ZC29-1电流比K=2.5,ZC29-2电流比K=1/4。
钳型接地电阻测试仪说明书
武汉市华天电力自动化有限责任公司钳型接地电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一．注意 (6)二．简介 (6)三．规格 (7)1．系列型号 (7)2．量限及准确度 (7)3．技术规格 (8)四．钳表结构 (9)五．液晶显示 (9)1．液晶显示屏 (9)2．特殊符号说明 (10)3．显示示例 (10)六．功能速查表 (12)七．操作方法 (12)1．开机 (12)2．关机 (14)3．电阻测量 (14)4．电流测量 (15)5．数据锁定/解除/存储................. (15)防爆型产品，在危险场所内严禁拆卸和更换电池。
本钳表在测量时会有蜂鸣声，这是正常的。
测量导线电流不要超过本钳表的上量限。
长时间不用本钳表，请取出电池。
ETCR2000系列钳形接地电阻仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
ETCR2000系列钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。
HTBNZ-V蓄电池内阻测试仪基本概述
HTBNZ-V蓄电池内阻测试仪HTBNZ-V蓄电池内阻测试仪基本概述一、概述HTCZ-H接地成组电阻测试仪，主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。
以前对接地线基本是不测试的，只有对不同电压等级的平方数要求，新安规对地线电阻率提出了技术要求，可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量，以对新地线验收，对已应用中的接地线进行可用性的科学评价。
二、主要功能特点1. 依据2002年国电公司新安规设计；2. 智能控制，全自动检测，全自动计算与分析；3. 体积小巧、接线简单，操作方便；4. 触摸显示屏，显示直观，操作方便；5. 带时钟，可存储打印试验结果；6. 具备U盘接口，可导出保存的测试结果；7. 自动日历时钟； HTBNZ-V蓄电池内阻测试仪8. 可自动测量2端、3端，4端、5端成组接地线，适应各种不同情况；9. 可以自定义接地线的截面积和长度三、主要技术指标1. 测试电流：20A，30A2. 测试范围：0～199.99mΩ3. 精度：0.5级4. 接地线测试端子：2～5端5. 电源：220V±10% 50±5 Hz HTBNZ-V蓄电池内阻测试仪四、面板说明电源插座：用于220V电源接入，内含5A保险丝；Ia，Ib，Ic，Id，Io：为电流输出端子；Ua，Ub，Uc，Ud，Uo：为电压采样端子接地端子：用于保护接地，使用时接大地；触摸显示屏：显示用户菜单及测试结果；电源开关：用于控制输入电源220V的接通与断开；五、使用说明正确连线：每一对Ux和Ix端子（x代表输出通道a，b，c，d，o）接一把测试钳，夹到相应的接地线端子上2端地线接A、O端 HTBNZ-V蓄电池内阻测试仪3端地线接A、B、O端4端地线接A、B、C、O端5端地线接A、B、C、D、O端注意：Uo、Io端子为公共端（母头）。
插上电源，打开电源开关。
YTC317 接地线成组直流电阻测试仪 用户手册说明书
YTC317接地线成组直流电阻测试仪用户操作手册目录使用之前 (3)关于本机 (3)使用方法 (5)保修条款 (7)◆使用之前◎使用本仪器前请务必仔细阅读本说明书,并妥善保管以备将来参考用◎请检查墙上电源插座本机使用220V交流电，电源线长度为1.5m◎工作环境：室内0℃～+40℃尺寸：5 3c m×3 5c m×2 5c m重量：15公斤◎关于《电力安全工器具预防性试验规程》02年11月国家电力公司下发，《规程》规定了各种常用电力安全工器具预防性试验的项目、周期和要求，并提供了相应的试验方法，用以判断这些工器具是否符合使用条件，保证工作人员的人身安全。
由于本机与《规程》紧密结合，使用前请阅读该规程。
◎关于精度本机出厂前均通过精确检定，请勿轻易调整校正旋钮。
因擅自调整校正旋钮导致测量误差增大，将不列入保修范围之内。
可与当地技监部门联系检定。
◎联系方式本机需维修时，您可以通过信函、传真或E-mail与我们联系；对本机的任何问题、意见或建议，本说明书未能详述的，您也可以积极与我们联系。
单位：湖北仪天成电力设备有限公司电话：************87876385传真：************邮编：430077地址：武汉市武珞路543号科教新报大楼网址：邮箱：****************◆关于本机◎概述“YTC317型接地线成组直流电阻测试仪”是根据《电力安全工器具预防性试验规程》研制出，用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。
本仪器采用直流电压电流比例法，由低压大电流恒流源和测量系统等部分组成。
恒流源采用先进的开关电源技术，具有抗干扰、稳定性强之特点。
测量部分采用直观的高亮度数字表头，测量准确可靠，回路选择切换操作灵活简便。
◎主要技术参数1、输入电源：～220V±10%，50Hz2、最大输入功率：200W3、恒流输出电流：30A（可微调）4、数字电阻表：量程：0~200mΩ精度：±2%5、工作方式：断续式◆使用方法◎面板图示说明◎测试准备打开仪器箱盖，在“电源开关”断开的情况下，插好“电源线”；接好“测试线”；按下“复位键”并准备好纸笔以记录测试数据。
胜利仪器 VICTOR 6412E钳形接地电阻测试仪说明书
目录一．注意 (2)二．简介 (2)三．规格 (3)1．量限及准确度 (3)2．技术规格 (3)四．钳表结构 (4)五．液晶显示 (4)1．液晶显示屏 (4)2．特殊符号说明 (4)3．显示示例 (4)六．操作方法 (5)1．开机 (5)2．关机 (5)3．电阻测量 (6)4．数据锁定/解除/存储 (6)5．数据查阅 (6)6．报警功能设定 (7)7．报警临界值查看 (7)8．数据清除 (7)七．测量原理 (7)八．接地电阻测量方法 (8)1．多点接地系统 (8)2．有限点接地系统 (8)3．单点接地系统 (8)九．现场应用 (10)1．电力系统的应用 (10)2．电信系统的应用 (10)3．建筑物防雷接地系统的应用 (10)4．加油站接地系统的应用 (11)十．测量接地电阻的注意事项 (11)十一．电池规格 (13)十二．装箱单 (13)十三．服务须知 (14)一．注意感谢您购买了本公司的防爆型钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——遵守本手册所列出的操作注意事项。
◆任何情况下，使用本钳表应特别注意安全。
◆注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。
◆注意本钳表面板及背板的标贴文字。
◆开机前，扣压扳机一两次，确保钳口闭合良好。
◆开机时，不要扣压扳机，不能钳任何导线。
◆正常开机，显示“OLΩ”符号后，才能钳测被测对象。
◆钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。
◆避免本钳表受冲击，尤其是钳口接合面。
◆危险场合，强烈推荐选用本公司的防爆型钳形接地电阻仪。
◆产品仅能使用东莞市立量电子有限公司POEVE LR6AA1.5V型号电池。
禁止在爆炸性危险场所内拆卸和更换电池。
◆本钳表在测量电阻时钳头会发出连续的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。
◆长时间不用本钳表，请取出电池。
◆拆卸、校准、维修本钳表，必须由有授权资格的人员操作。
双钳多功能接地电阻测试仪技术参数说明
双钳多功能接地电阻测试仪技术参数说明
双钳多功能接地电阻测试仪（多功能型）由微处理器控制，可精准检测接地电阻、土
壤电阻率、接地电压、直流电阻和交流电流。
其使用了快速滤波技术可将干扰减至zui小。
同屏显示辅助电极的电阻值，方便判断由于环境因素带来的测量误差，便于更准确测量接地真实阻值。
同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有
注：1. 基准条件：Rh Rs<100Ω时的精度。
工作条件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取决于R的测量精度而定,π=
3.14, a:1 m～100m；
2、一般规格。
HDJC-I型杆塔接地电阻测量仪说明书
使用方法本产品只可在规定的范围内使用。
为了避免可能发生的危险，请阅读下列安全注意事项。
●正确地连接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
●注意所有终端的额定值：在试验前，请阅读本产品使用说明书，注意本产品的所有额定值和标记，防止损坏仪器或发生火灾。
●避免接触裸露电路和带电金属：接通电源后，请勿触摸裸露的接点和部位。
●防潮防爆：请勿在潮湿，易爆环境下操作，并随时保持产品表面清洁和干燥。
●工作不正常时请勿操作：如本仪器工作不正常，请及时与我公司联系，切勿继续操作或自行拆开维修。
1、面板介绍HDJC-I型杆塔接地电阻测量仪主机面板结构图1面板介绍1.充电电源插孔---仪器充电时连接充电器B通讯接口---用来向PC机传送数据3.电源开关---开关测量仪的恒流源电源4.液晶显示屏---显示测量数据5.复位按钮---按下后系统将回到启动时的初始状态6.操作键盘---各按键的功能由屏幕上的对应区域名称决定7.对比度调节旋钮---调节LCD显示屏对比度8.测试钳接线端口---连接测量钳3、主要参数测量仪主要技术参数如表1所示：项目技术参数充电电压DC12.6V最大输出电流0.5A测量范围0.1～200Ω准确度 1.0级外形尺寸260×190×180mm3仪器重量4kg绝缘强度输入对机壳：AC1kV1min绝缘电阻输入对机壳：≥2MΩ表1主要参数4、主要特点1.测量时无需放线，降低现场测量的劳动强度。
2.电压输出为高精度数控直流源，具有测量范围宽、输出电流大、纹波干扰极小的特点。
3.LCD同时显示电压值、实测电流值及电阻，便于操作及进行误差分析。
4.内部电路选用高精度元器件，性能稳定。
5.测量准确，所测值可认为是实际杆塔接地电阻值。
6.测量仪具备数据存储和查看功能。
7.若本仪器在5分钟内无任何操作，进入节电模式自动关机。
8.外壳采用特殊材料，机械强度高，具有一定抗震防摔能力。
数字式接地电阻测试仪说明书
目录安全须知 (2)一.简介 (3)二.技术规格 (4)三.结构 (6)四.LCD显示器 (7)五.测量原理 (8)六.操作 (9)1．基本操作 (9)2．测试 (10)七.电池管理 (14)八.装箱单 (14)1安全须知●本仪表根据IEC61010安全规格进行设计、生产、检验。
●任何情况下，使用本仪表应特别注意安全。
●本仪表的USB接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。
必须先将测试线拔出仪表后才能连接USB数据线到电脑读取数据。
说明书中的在线监测不适用于监测电压。
●注意本仪表机身的标贴文字及符号，所规定的测量范围及使用环境。
●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
测量过程中，严禁接触裸露导体及正在测量的回路。
●测量前请先确认FUNCTION功能旋钮已设定在适当的量程范围内。
●确认导线的连接插头已紧密地插入仪表接口内。
●请勿在测试端与接口之间施加超过600V的交流电压或直流电压，否则可能损坏仪表。
●请勿在易燃性场所测量，火花可能引起爆炸。
●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
●请勿将仪器长时间放置在高温潮湿、日光直射的环境下。
●若仪器受潮，请将仪器干燥处理后再进行存放保管。
●更换电池时请确认测试线已移离仪表，FUNCTION旋钮处于“OFF”位置。
●仪表显示电池电压低符号，应及时给电池充电。
●长时间不用本仪表，请每隔3个月给电池充电。
●使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
●使用者须注意仪表及手册中的安全警告标志，严格依照本手册内容进行安全操作。
一.简介数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达10mA、3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术、采用数字滤波算法，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地线成组测试仪功能指标
功能特点
1. 整机由高速单片机控制，自动化程度高，操作简便。
2. 仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。
3. 仪器自带时钟，万年历，可保存20组测试数据，方便客户随时查询。
4. 保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。
5.仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。
6. 仪器自带热敏打印机，可将测试数据实时打印。
7. 智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
技术指标
1.输出电流：30A、40A、50A
2.输出电压：≥DC10V
3.分辨率：最小0.1μΩ
4.量程：300uΩ-300mΩ（30A档）
250uΩ-250mΩ（40A档）
200uΩ-200mΩ（50A档）
5.准确度：5‟±3个字
6.工作温度：-20～40℃
7.工作湿度：<80%RH，不结露
8.工作电源：AC220V±10%，50HZ
在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和消除感应电压、放尽剩余电荷起到至关重要的作用。
为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和国家电力公司最新发布、实施的《电力安全工器具预防性实验规程》的规定，研制了“DICZ-H接地线成组直流电阻测试仪”，为电力系统完
成必要的产品预防性实验提供服务。
1.面板
图一面板
2.接线
根据被测导线要求，将测试钳分别对应铗紧被测端子。
测试线另一端接对应面板上的电流端子I+ 、I-和电压端子V+、V-。
3.菜单选项及按键操作
接线正确无误后，打开电源开关，屏幕显示如图二。
2009-12-29
欢迎使用
13：20：30
图二
等待5秒钟左右屏幕显示如图三所示：
选择电流： 30A
导线长度：10.00m
线截面积： 50mm2
测试查询设置
图三
屏幕显示菜单各选项分别是：
（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。
选择完成后按确认键进入下一选项。
（2）“导线长度”：被测接地线两点间的距离,单位米,默认值 10.00。
当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到最后一位，按确认键完成修改。
继续按一次确认键进入下选项。
（3）“线截面积”：被测接地线截面积,单位 mm2 默认值 50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。
（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。
（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者清除记录，按确认键进入。
（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。
（7）现以被测短路接地线实例具体说明按键操作。
导线长度 5.3米
导线截面积 70 mm2
选择电流：30A
按要求接好测试线，插上电源线，打开电源开关，等进入选择界面后按选择键选择30A电流，按确认键确认并进入导线长度修改，当按选择键后第一位反显示，按选择键进行更改，每按一次选择键该位数值增1（如果大于9时，显示“.”,再选择变为“0”继续循环），当变为5之后，按确认键确认，第二位反显，同样的方法按选择键选择，当变为“.”后按确认键确认，第三位反显。
选择“3”后按确认确认，第四位反显，选择“0”后确认，第五位反
显，同样选择“0”后确认，此时变为全部反显，如果输入不正确的，可按选择键重新输入，否则按确认键进入“线截面积”选项，按选择键进行选择，选中“70mm2”后按确认键进入“测试”选项，按确认键仪器开始测试，出现如下图界面：
正在充电
请稍候…
图四
电流达到设定值并且稳定后，屏幕显示如图五。
I=30.00A
正在测试
请稍候…
图五
几秒钟后，屏幕显示测试结果，如图六。
I = 30.02A
RL=100.2uΩ
RV=18.90uΩ/m
RO=280.0uΩ/m
图六
屏幕中各项代表的含义：
I：仪器实际输出电流值为30.02A;
RL：被测导线为5.3米的总阻值。
Rv: 被测导线平均每米电阻值。
Ro：截面积为70mm2的被测导线平均每米参考阻值。
当Rv≤Ro：可以判断出所测导线符合要求，产品合格，否则产品不合格，本判断结果只能针对部分铜质材料接地线，不能全部以此做为判断依据。
此时，如果按选择键，可对数据进行存储，如果想打印数据，长按选择键可进行打印测试结
果；按“确认”键，仪器重新开始测量，按复位键结束测试，仪器变为开始选择界面。
（8）如果想查询数据，请按选择键键使查询处于反显，按确认键进入，屏幕显示如下：
记录10
I = 30.02A RL=100.2uΩ
RV=18.90uΩ/m RO=280.0uΩ/m
图七
按确认键记录号减一，显示上一条记录。
按选择键记录号加一，显示下一条记录。
长按选择键打印当前记录。
按复位键退出查询。
（9）如果仪器开机时显示的时间不正确，可按选择键使设置处反显，按确认键进入，显示如下：
设置时间
设置参数
返回
图八
按选择键使设置时间反显，按确认键进入下一界面：
2009-12-29
15：43：15
图九
按选择键进行修改，按确认键使光标后移，当光标到最后一项时，修改完成按确认键确认后时间开始变化，几秒钟后屏幕返返回图八界面，选择返回确认后回到图三界面。
1．仪器一台
2．测试线一套
3．电源线一条
4．保险管（5A）二只
产品型号：DICZ-H
产品名称：接地线成组直流电阻测试仪
参考标准：
生产厂家：武汉鼎升电力自动化有限责任公司
