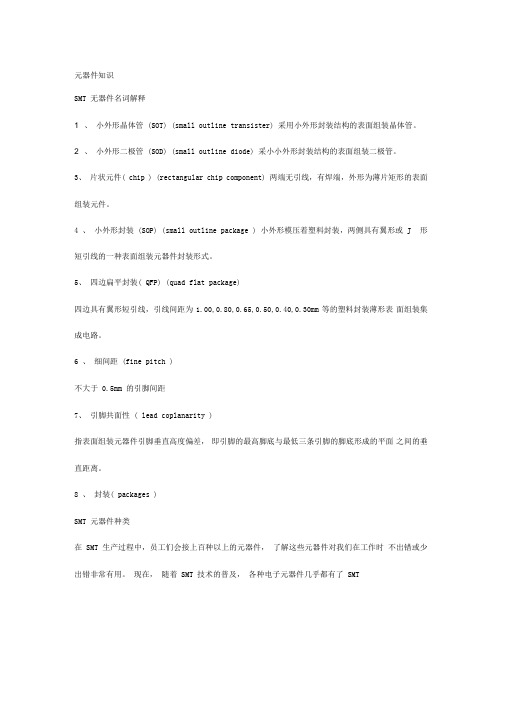

SMT常用元件简介与换算

8:二极管、三极管 (1)、二极管简介
A、从封装材料分可以分为玻璃二极管、塑封二极管； B、从半导体材分:可以分为锗材质二 极管、硅材质二极管; 从 功 能 分:有开关二极管、整流二极管、发光二极管;
C、不同的半导体材料特性不同，一般开关二极管采用
锗二极管，整流二极 管、发光二极管多采用硅二极 管,一般锗二极管采用玻璃封装，硅二极管采用塑封。 D、二极管有极性区分，一般二极管的负极用白色、红 色或黑色色环标 识，发光二极管一般用引脚长度不
±20% +80% -20%
(2)、 耐压字母识别法:
A 25V B 50V C 100V
5: 贴片电阻的识别
阻值识别规则：第一、二位表示元件值有效数字，第三位
表示有效数字后应乘的位数 .
例: 图片中的电阻 丝印
为750 第一、二位 75 第三位0
＝75*10^0＝75欧
电阻丝印750
5:贴片电阻的识别
1.常见的电子元器件的分类:
(10)、光电耦合器(OPTO)
(11)、变压器
(12)、FUSE(保险管)
2.常用的电子元件单位及换算:
(1)、电阻: 基本单位:欧姆 常用单位:千欧 兆欧 符号:Ω 符号:KΩ 符号:MΩ
换算关系:1MΩ＝1000KΩ=1000000Ω
2.常用的电子元件单位及换算:
贴片电阻是一种外观上非常单一的元件。方 形、黑色，表面有丝印标识元件值，体积小。
尺寸有各种大小（主要尺寸见附页1贴片元件
尺寸介绍）
阻值识别规则：第一、二位表示元件值有效数字，
第三位表示有效数字后应乘的位数。它的允
许误差应在材料的厂家编码中用误差代码来识别。
元件值读取的例子：
图片中电阻的丝印为331，读取其元件值： 第一、二位33 X 第三位1＝33X10＝330欧
都有引脚的正四方IC
封装形式。
正四方IC引脚脚位辨认方法:将方向指示标记朝左并靠近
自己，正对自己的一排引脚左边第一脚为IC的第一脚，
按逆时针方向依次为第二脚至第N脚。
D、 BGA(底部锡球引脚)
生产周期
BGA 极性 标示
型号丝印
生产厂家
锡球引脚
BGA封装:随着技术的更新集成电路的集成度不断提高，功能强 大的IC不断被设计出来，引脚不断增多QFP方式已不 能解决需求，因此BGA封装方式被设计出来，它充分 利用IC与PCB接触面积，大幅的利用IC 的底面和垂 直焊接方式，从而解决了引脚的问题。
插座: 插座的方向是用一些特殊的附号或元器件的缺口表示
1:通常是用贴片元件的长与宽组合在一起,表示贴片元件 体积大小的一种表示,通常用英寸(Inch)(1Inch=2.54cm) 2:常用贴片元件的规格有以下几种:
A:0402 表示该元件：长 0.04Inch 宽 0.02Inch B:0603 表示该元件：长 0.06Inch 宽 0.03Inch C:0805 表示该元件：长 0.08Inch 宽 0.05Inch D:1206 表示该元件：长 0.12Inch 宽 0.06Inch
同来区分极性，较短的引脚为负极
(2)二极管的封装图片
二极管极性标示
贴片玻璃二极管
(2)二极管的封装图片
负极
塑封二极管
(3):三极管
三极管的分类按照三极管的加工工艺可以将三极管 分为NPN管，PNP管，MOS管。
9:集成电路(IC)
IC的分类主要依据IC的封装形式，基本可分为:SOJ（双排 内侧J形）、PLCC(四方J形引脚）、QFP（正四方)BGA (底部球状形)三种形式。 A、 SOJ封装IC（双排直列J形内侧)
5: 贴片电阻的识别
阻值识别规则：第一、二位表示元件值有效数字，第三位 表示有效数字后应乘的位数 .
例: 图片中的 排 阻 丝印 排 阻
为820第一、二位82
第三位0 ＝82*10^0＝82欧
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、 纸多层贴片 电容、贴片电解电容。 贴片钽电容
(2)、电容:
基本单位:法拉
常用单位:毫法 微法 纳法 皮法 换算关系:
符号:F
符号:mF 符号:μF 符号:nF 符号:pF
1F＝1×103mF=1×106μF＝1×109nF ＝1×1012pF
2.常用的电子元件单位及换算:
(3)、电感:
基本单位:亨利
常用单位:毫亨 微亨 纳亨 换算关系:
符号:H
E:1210 表示该元件：长 0.12Inch 宽 0.1Inch
3:规格图示
331
0.05(inch)
0.08(inch)
元件规格：0805
此图表示：331的电阻的规格是0805inch
1:材料的料盘上编码必须与客户清单上的编码相对应。 2:材料的型号必须与客户清单上的型号要求相对应。 3:材料的规格要符合客户清单上的要求。 4:材料的误差要符合客户清单上的要求。 5:材料实物上的丝印与客户清单上的要求相一致,若不一致则 必须有客户有效的文件支持. 6:有特殊要求看厂家的材料,材料的厂家必须满足客户的要求
IC方向指示缺口
SOJ IC(双排直列),IC 的丝印面具有型号丝 印、方向指示缺口、
第一脚指示标记。
IC第一脚指示
B、PLCC(四方J形引脚)
方向指示缺口
生产周期
型号丝印
国际上采用IC脚位的统一标准：将IC的方向指示缺口朝左边， 靠近自己一边的引脚从左至右为第一脚至第N脚，远离自己的
一边从右至左为第N＋1脚至最后一脚。注：有部分厂家生产的
容量
耐压
贴片钽电容:是有极性的电容， 丝印上标明了电 容值为6.8 F和
正极
耐压值25V。
6:电容的识别
贴片瓷片电容
贴片瓷片电容：体积小，无极性，无丝印。
基本单位pF
6:电容的识别
纸多层贴片电容
纸多层贴片电容:与贴片瓷片电容基本相同，材质纸质。 基本单位 为pF,但此电容容量一般在uF级。
6:电容的识别
贴片晶振1 贴片晶振2
频率
11:光耦器的识别
主要有：贴片光耦器，手插光耦器。其与IC的区别主要在于IC一般有8只或8 只以上的引脚，而光耦器一般为4到6只脚。
贴片光耦器
12:插座
插座在电子仪器、设备、家用电器等电子产品中广泛使用，
起到连接作用。是电子产品模块化，而更便于更新、维修。
12:插座
方向符号
1.常见的电子元器件的分类:
(1)、电阻类(Res):电子学符号R 贴片电阻、色环电阻、 压敏电阻、温敏电阻 (2)、电容类(Cap):电子学符号C 贴片电容、安全电容、电解电容 磁片电容、聚酯电容、钽电容
(3)、电感类(IND):电子学符号L
贴片叠层电感、贴片绕线电感 色环电感、绕线电感
1.常见的电子元器件的分类:
IC不是用方向指示缺口来标识，而是用一条丝印来表示方向 辨认脚位的方法和上述方法一样。
C、 QFP（正四方翅形引脚）
QFP IC封装:在集成电
IC方向标示
路的集成量和功能的 增加的同时，IC的引 脚不断的增多，而IC
的体积确不能增大太
型号丝印
多，因此，IC为解决 这个矛盾设计出四边
生产周期
生产厂家
元件代号
元件位置
3:常见元件在PCB板上的丝印
(4)、贴片IC的丝印:
IC代号 IC方向标识 元件位置 IC第一脚标示
元件位置
IC第一脚标示
3:常见元件在PCB板上的丝印
(5)、晶振的丝印:
晶振标识
元件位置
4:常见电子元件误差及耐压表示方法
(1)、误差字母识别法: C D J K
±10%
M
Z
±0.25pF ±0.5pF ±5%
10:晶振
晶振是一种通过一定电压激励产生固定频率 的一种电子
元器件，被广泛的用于家电仪器和电脑。 类型分为: 无源晶振 、有源晶振。无源晶振一般只有两只引
脚，有源晶振一般为四只引脚，并且在插机时对相
应脚位有严格的要求，如果插反方向会将晶振损坏。
(同时贴片晶振的振膜很薄,拿取时要轻拿轻放).
10:晶振
符号:mH 符号:uH 符号:nH
1H=1×103mH=1×106μH=1×109nH
3:常见元件在PCB板上的丝印
(1)、贴片电阻的丝印:
元件位置
电阻元件代号
3:常见元件在PCB板上的丝印
(2)、二极管的丝印：
二极管负极标识
元件位号
元件位置
3:常见元件在PCB板上的丝印
(3)、贴片三极管丝印图
贴片电解电容
电容值
负极
耐压值
贴片电解电容:丝印印有容量、耐压和极性标示。 其基本单位为F。
7:电感元件的识别
贴片叠层电感
贴片叠层电感:外观上与贴片电容 的区别很小,区分的方法是贴片电 容有多种颜色其中有褐色、灰色、 紫色等，而贴片电感只有黑色一
种 。基本单位：nH.
7:电感元件的识别
贴片电感实例：
单位（英制） 0201
0402
0603
0805
1008
1206
1210
单位（公制） 0.6x0.3 1.0x0.5
1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
注：1）此处的0201表示0.02X0.01inch,其他相同; 2）在材料中还有其它尺寸规格例如：0202 、0303、0504、1808、1812、 2211、2220等等，但是在实际使用中使用范围并不广泛所以不做介绍。 3）对于实际应用中各种对尺寸的称呼有所不同，一般情况下使用英制单位 称呼为多，例如一般我们在工作中会说用的是0603的电容，也有时使用公制单 位例如说用1608的电容此时使用的就是公制单位 。
