哈尔滨市道外区2016九年级物理期末试卷及答案
哈尔滨市初中物理九年级全册期末测试卷(包含答案解析)
一、选择题1．生活在能量的世界里，现实生活中时时刻刻都离不开能量。
生活中的绝大部分能量都来源于A．发电站B．汽油或煤油C．天然气D．太阳2．下列说法正确的是A．原子弹爆炸属于原子核聚变B．在太阳内部，太阳核心每时每刻都在发生核聚变C．化石燃料、水能、地热能都属于新能源D．做功冲程中，热机是将机械能转化为内能3．下列说法中正确的是（）A．人配戴的凹透镜可以矫正远视眼B．红光不属于电磁波C．电磁波在真空中传播速度为3×105km/s D．照相机成正立、缩小的实像4．如图，我国新一代载人飞船实验舱于2020年5月5日升空后顺利进入预定轨道，太阳能帆板和终极天线也顺利展开，各项在轨试验也有序进行并取得成功，并于5月8号下午安全返回地球。
飞船实验舱与地面通信利用的是（）A．红外线B．超声波C．次声波D．电磁波5．下列关于物理概念的说法中，正确的是（）A．多次测量取平均值可以有效避免误差的产生B．有力作用在物体上且移动了距离，则该力对物体一定做了功C．热传递改变物体内能的实质是内能的转移D．磁场对放入其中的物体会产生磁力的作用6．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾7．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”一定是用电器总功率过大B．同时工作的用电器越多，总电阻越大C．控制电灯的开关接在火线上D．电能表是测量总电功率的8．下列做法中符合安全用电规范的是A．控制电灯的开关可以接在零线上B．洗衣机的金属外壳接地C．为了操作安全，电能表要接在总开关后面D．使用试电笔时手指不能碰到笔尾金属体9．图甲是定值电阻R和灯泡L的电压随电流变化关系的图象，将该定值电阻R和灯泡L 串联在图乙的电路中，闭合开关，此时电流表示数为0.4A，关于该电路下列计算中正确的是（）A．电源电压为6V B．灯泡L的阻值为5ΩC．电阻R消耗的电功率为0.8W D．灯泡L消耗的电功率为1.2W10．小灯泡和定值电阻R中的电流随两端电压变化的图像如图甲所示。

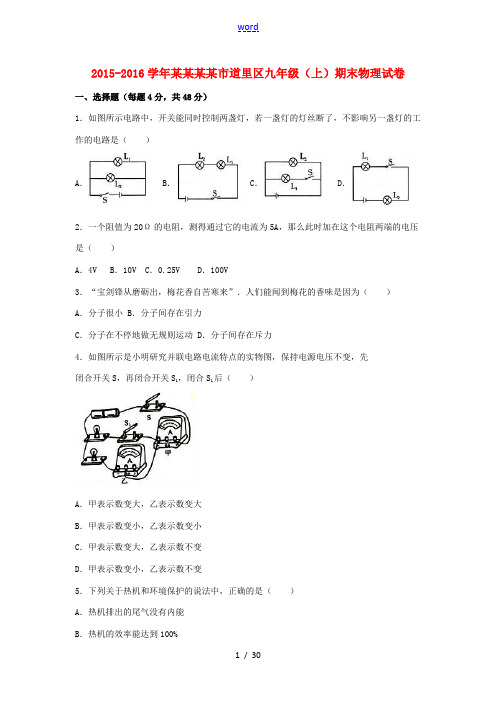

黑龙江省哈尔滨市道里区九年级物理上学期期末试卷(含解析) 新人教版-新人教版初中九年级全册物理试题
2015-2016学年某某某某市道里区九年级（上）期末物理试卷一、选择题（每题4分，共48分）1．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（）A．B．C．D．2．一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（）A．4V B．10V C．0.25V D．100V3．“宝剑锋从磨砺出，梅花香自苦寒来”．人们能闻到梅花的香味是因为（）A．分子很小 B．分子间存在引力C．分子在不停地做无规则运动 D．分子间存在斥力4．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（）A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变5．下列关于热机和环境保护的说法中，正确的是（）A．热机排出的尾气没有内能B．热机的效率能达到100%C．热机都是使用汽油作燃料D．热机的大量使用会造成环境污染6．下列物品中，通常情况下属于导体的是（）A．铜钥匙B．橡皮擦C．陶瓷杯D．木筷子7．下列现象中，是通过做功改变物体内能的是（）A．冬天在火炉边烤火 B．用手搓擦笔杆，笔杆变热C．用酒精灯把烧杯中的水烧开 D．夏天穿薄衣服凉快8．如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V 3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R 的阻值为（）A．10Ω B．6ΩC．15Ω D．8Ω9．如图表示四冲程内燃机的某个冲程示意图，这个冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程10．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路11．如图，电源电压恒为7V，电压表量程为O～3V，电流表量程为0～0.6A，滑动变阻器的规格为“30Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法不正确的是（）A．电压表表示数变化X围1V～3VC．滑动变阻器连入电路的阻值变化X围2Ω～30Ω～12．如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，关于这一现象的说法，正确的是（）A．此现象说明磁可以生电B．导体ab运动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．在该现象中，机械能转化为电能二、填空题（每题2分，共24分）13．当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互．此时橡胶棒所带电荷是电荷．14．水稻是喜温植物，春季育秧时，农民通常在傍晚向秧田灌水，早晨再将水放出，以防霜冻，这是因为水的×107J的热量，则该秧田内的水的质量为kg．[×103J/（kg•℃）]．15．如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的有关．16．暑假里，小梅跟着妈妈去某某避暑．一天，烈日当空，小梅在海边玩耍时发现：海边的沙子热得烫脚，而海水却是凉凉的．请用比热容的知识说明这一现象．17．有﹣个“6V 12W”的小灯泡，现有电压为10V的电源，要使小灯泡正常发光，你的解决方法是．18．在古代，人类学会了钻木取火的方法，这是通过的方式改变内能，这与柴油机工作中冲程的能量转化相同．19．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生，电铃响起，发出报警信号，电磁铁的a端为极，若将温度计上端的金属丝向下调整，则报警温度将（选填“升高”或“降低”）．20．如图是研究“电流通过导体产生的热量和什么因素有关”的实验，通电一段时间后，由现象可判断电阻产生的热量较多．在此实验中用到的物理科学方法是（写出一种即可）．21．如图所示，当动圈式话筒工作时，声音使得膜片，与膜片相连的线圈跟着做切割运动产生感应电流，这就是现象．22．如图所示是电阻甲和乙的U﹣I图象，请你仔细分析图象回答下列问题：（1）当乙两端电压为2V时，R乙=Ω．（2）当甲、乙并联在电路中，当电源电压为2V时，电路总功率为W．23．根据通电螺线管的N极，请在图中标出电流方向、小磁针的N极和磁感线的方向．24．请按照如图所示的实物图画出电路图．三、解答题25．探究“比较不同物质的吸热能力”的实验中，在两支相同的试管中分别加入水和细砂．分别用同一酒精灯加热（如图所示），实验数据记录如表．回答下列问题：材料升高10℃所需时间/s 升高20℃所需时间/s升高30℃所需时间/s水54 110 167沙11 23 36（1）组装实验器材时，后固定上面的铁夹目的是：．（2）试管中加入的水和细砂应保证（选填“体积”或“质量”）相等．（3）实验中，物质吸热的多少是通过（选填“升高的温度的多少”或“加热的时间长短”）来反映的．（4）处理表中数据，写出过程，得出水和细砂哪种物质吸热能力较强．26．在学习电学时，小东利用如图1所示的电路图，做了不少实验，其中电阻R可选用阻值分别为10Ω、20Ω、30Ω的定值电阻．（1）在做“探究电流与电阻的关系”实验时，小东先把10Ω的电阻连入电路，闭合开关，把电流表的读数填在表格中，然后把10Ω电阻分别换成20Ω、30Ω电阻，将相应的电流值记录到表格中（如表）．小东做法中的错误是．电阻R/Ω10 20 30电流I/A（2）小东在实验中又收集了实验数据如表，请你把表格中的数据绘制成图象并得出结论．次序 1 2 3电压（V）电流（A）（3）在做“伏安法”测电阻的实验时，小东根据电路图连接的电路如图2所示，图某某有一根导线未连接，请用笔画线代替导线完成电路连接，要求滑动变阻器连入电路中的阻值最大．实验中小东测得的结果如表（c），由此可以判断，小东同学选用的定值电阻的阻值为Ω（要求保留﹣位小数）．实验序号电压表示数/V 电流表示数/A 12327．如图甲是小明设计的“探究并联电路电流特点”的电路图．实验中，他将一只电流表分别接在A、B、C三处，测得的数据如图甲中所示．（1）完成此实验至少需要根导线；小明由此得出：并联电路中干路电流等于；小明就此得出的结论有不科学之处，你认为可做出的改进措施是．（2）请你根据实验中得到的数据和实验中看到的L2比L1亮的现象，回忆学过的物理知识，可以验证哪﹣条结论：．（3）小明同学想用与甲图不同的另﹣种方法继续探究电功率与电流之间的关系，向老师借了﹣个滑动变阻器，电压表（如图乙）；请你写出他的探究思路：．28．电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，三角牌电吹风的主要技术参数如表所示，求：三角牌电吹风ZJQF003额定电压220V频率50HZ吹热风时功率880W吹冷风时功率110W（1）当只闭合S1时，电动机正常工作，通过电动机的电流为多大？（2）当同时闭合S1、S2时，电吹风正常工作，1Omin内电吹风消耗的电能是多少？（3）小明家的电能表如图乙所示，当小明家其它用电器都正常关闭，只有电吹风吹冷风时，在lOmin内电能表的转盘能转10圈，可以判断实际功率与额定的大小关系；请你写出过程并说明产生这种结果的可能原因．2015-2016学年某某某某市道里区九年级（上）期末物理试卷参考答案与试题解析一、选择题（每题4分，共48分）1．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（）A．B．C．D．【考点】电路图及元件符号．【分析】由开关能同时控制两盏灯，可知两灯泡并联，开关在干路上，然后对各个电路图逐一分析．【解答】解：A、开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故A符合题意；B、两灯泡串联，互相影响，故B不符合题意；C、两灯并联，但开关不能同时控制两盏灯，故C不符合题意；D、两灯泡串联，故D不符合题意．故选A．2．一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（）A．4V B．10V C．0.25V D．100V【考点】欧姆定律的变形公式．【分析】已知电阻和电流，根据欧姆定律即可计算电压大小．【解答】解：由题已知电阻大小为20Ω，通过它的电流为5A，根据I=得电阻两端的电压：U=IR=5A×20Ω=100V．所以ABC错误，D正确．故选D．3．“宝剑锋从磨砺出，梅花香自苦寒来”．人们能闻到梅花的香味是因为（）A．分子很小 B．分子间存在引力C．分子在不停地做无规则运动 D．分子间存在斥力【考点】分子的运动．【分析】运用分子的性质回答，分子很小，在不断运动，分子间有间隔．我们能闻到气味就证明了分子的不断运动．【解答】解：人们能闻到梅花的香味，说明分子在不停地做无规则的运动，属扩散现象，与分子很小、分子间的作用力等没有关系，故只有选项C说法正确．故选C．4．如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（）A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变【考点】电路的动态分析．【分析】分析清楚图示电路结构，明确各电路元件的连接方式，然后应用并联电路特点与欧姆定律分析答题．【解答】解：由图示电路图可知，电流表甲测干路电流，电流表乙测支路电流，闭合开关S，只有乙所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S1，两灯泡并联，电流表甲测干路电流，电流表甲示数变大，电流表乙所在支路电压与电阻不变，该支路电流不变，电流表乙示数不变．故选C．5．下列关于热机和环境保护的说法中，正确的是（）A．热机排出的尾气没有内能B．热机的效率能达到100%C．热机都是使用汽油作燃料D．热机的大量使用会造成环境污染【考点】热机；内能的概念；热机的效率；能量的转化．【分析】一切物体在任何温度下都有内能；任何机器的效率都不可避免的做额外功，效率不可能达到100%；利用内能做功的机器叫做热机，在内能做功的过程中，首先由燃料的化学能通过燃烧转化为内能，再通过做功，将内能转化为机械能．热机的种类有很多，像老式火车的蒸汽机（燃烧煤）、汽车的内燃机（燃烧汽油）、发电厂的汽轮机（燃烧煤）、火箭的喷气发动机（燃烧氢）都是利用内能做功的机器；热机多数燃烧的都是化石燃料，燃烧时产生氮氧化合物等有害气体，会造成环境污染．【解答】解：A、一切物体在任何温度下都有内能，所以热机排放的尾气也有内能，所以A 是错误的；B、热机在工作时不可避免的要克服机械部件间的摩擦做额外功，机械效率不可能达到100%，所以B是错误的；C、汽油机燃烧汽油，柴油机燃烧柴油，蒸汽机燃烧煤，并不是所有的热机都燃烧汽油的，所以C是错误的；D、热机在使用时会排放出一些有害的气体，造成环境污染，所以D是正确的．故选D．6．下列物品中，通常情况下属于导体的是（）A．铜钥匙B．橡皮擦C．陶瓷杯D．木筷子【考点】导体．【分析】容易导电的物体是导体，不容易导电的物体是绝缘体．根据导体和绝缘体的定义即可作出判断．【解答】解：常见的导体包括：人体、大地、各种金属、石墨、酸碱盐的溶液等．选项中，只有铜钥匙容易导电是导体，橡皮擦、陶瓷杯、木筷子都是绝缘体．故BCD不符合题意，A符合题意．故选A．7．下列现象中，是通过做功改变物体内能的是（）A．冬天在火炉边烤火 B．用手搓擦笔杆，笔杆变热C．用酒精灯把烧杯中的水烧开 D．夏天穿薄衣服凉快【考点】做功改变物体内能．【分析】做功和热传递都可以改变物体的内能．物体对外做功，物体内能减少，对物体做功，物体内能增加；物体吸收热量，物体内能增加，物体放出热量，物体内能减小．【解答】解：A、冬天在火炉边烤火，热量发生了转移，属热传递改变物体的内能，不合题意；B、用手搓擦笔杆，笔杆变热，是克服摩擦做功，属做功改变物体的内能，符合题意；C、用酒精灯把烧杯中的水烧开，热量发生了转移，属热传递改变物体的内能，不合题意；D、夏天穿薄衣服凉快，热量发生了转移，属热传递改变物体的内能，不合题意．故选B．8．如图所示的电路中，电源电压为3V，R为定值电阻，灯L标有“6V 3W”的字样，灯L的电阻不随温度变化．闭合开关S后，电流表的示数为0.75A，则定值电阻R 的阻值为（）A．10Ω B．6ΩC．15Ω D．8Ω【考点】欧姆定律的变形公式．【分析】分析电路的连接方式，计算出灯泡电阻，根据欧姆定律计算灯泡中的电流，从而得到R的电流，最后根据欧姆定律计算R的阻值．【解答】解：由图可知R与L并联，电流表测干路电流，所以U=U R=U L=3V，由P=得灯泡电阻：R L===12Ω，通过灯泡的电流I L===0.25A，根据并联电路的电流特点，通过R的电流：I R=I﹣I L=0.75A﹣0.25A=0.5A，所以定值电阻R 的阻值：R===6Ω．所以ACD错误，B正确．故选B．9．如图表示四冲程内燃机的某个冲程示意图，这个冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程【考点】内燃机的四个冲程．【分析】根据气门的关闭情况，再根据曲轴的转动方向判断活塞的运行方向，就可以确定是哪一个冲程．【解答】解：由图可知，两气门都关闭，活塞下行，汽缸容积变大，同时火花塞发出电火花，所以是做功冲程．故选C．10．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表开路，并且L1、L2灯丝断了B．L1灯丝断了C．灯泡L2开路D．灯泡L1短路【考点】电流表、电压表在判断电路故障中的应用．【分析】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不亮，所以不可能是一灯短路，只能是断路．【解答】解：A、如果电流表开路，两只灯泡L1、L2灯丝断了不能发光，电压表、电流表无示数．不符合题意；B、如果灯泡L1灯丝断了，两只灯泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C、如果灯泡L2开路，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D、如果灯泡L1短路不能发光，L2能够发光．不符合题意．故选B．11．如图，电源电压恒为7V，电压表量程为O～3V，电流表量程为0～0.6A，滑动变阻器的规格为“30Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法不正确的是（）A．电压表表示数变化X围1V～3VC．滑动变阻器连入电路的阻值变化X围2Ω～30Ω～【考点】欧姆定律的应用；电功率的计算．【分析】从图中可知，灯泡L与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量灯泡电流；（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，利用串联电路电压特点确定电压表的最小示数，然后结合电流表的量程确定电路中的最大电流；（2）电压表示数不超过所选量程，灯泡两端电压不允许超过额定电压，即电压表示数不得低于1V；（3）确定电路中的最大电流后，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；因为电压表量程为0～3V，则滑动变阻器两端电压不允许超过3V，根据串联电路的电压特点求出此时灯泡两端的电压，根据欧姆定律求出最小电流，则即可求出滑动变阻器接入电路中的最大阻值；（4）根据P=UI求出该电路的最大功率．【解答】解：从图中可知，灯泡L与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量灯泡电流；根据P=UI得：I L===0.5A，由欧姆定律得：灯泡的电阻：R L===12Ω；由于滑动变阻器的规格为“30Ω 1A”，电流表测量灯泡的电流，灯泡两端电压不允许超过额定值，也就是电路中的电流最大为灯泡的额定电流，即电路中的最大电流I max=I L=0.5A；由于滑动变阻器与灯泡串联，灯泡正常工作时，滑动变阻器两端电压的最小电压为U Rmin=U﹣U max=7V﹣6V=1V，由欧姆定律得：滑动变阻器接入电路中的最小阻值R min===2Ω；由于电压表量程为0～3V，所以电压表表示数变化X围1V～3V，故A正确；当电压表示数最大为3V，根据串联电路的电压特点可知：灯泡两端的最小电压U Lmin=U﹣U Rmax=7V﹣3V=4V，所以电路中的电流为I min===A，～0.5A，故D正确；滑动变阻器接入电路中的最大电阻R max===9Ω；所以滑动变阻器的电阻允许调节的X围是2～9Ω，故C错误；由于滑动变阻器的功率：P滑=（U﹣R L I）I=UI﹣R L I2=7V×I﹣12Ω×I2，功率是关于电流的二次函数，功率有最大值，并且在I=A时功率最大，因为由上分析可知：电流的变化X围是： A～0.5A，则根据P=UI可知电源消耗的最大功率为P max=UI max=7V×0.5A=3.5W，故B正确．故选C．12．如图所示的装置中，当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，关于这一现象的说法，正确的是（）A．此现象说明磁可以生电B．导体ab运动方向与电流方向和磁场方向有关C．发电机是利用这一现象来工作的D．在该现象中，机械能转化为电能【考点】磁场对通电导线的作用．【分析】由实验现象我们可以分析得出导体棒受到了力的作用，并知道这就是电机的原理．【解答】解：A、当闭合开关、导体ab中有电流通过时，导体ab就会运动起来，此现象说明电能生磁，故A错误；B、当电流方向和磁场方向有一个方向发生改变时，导体ab的运动方向就发生改变，说明导体ab运动方向与两者方向有关，故B正确；C、力是改变运动状态的原因，物体运动说明它受到了力，而这力只能是磁场提供，因为导体棒受到力的作用，我们可以让线圈不停地转下去，这就是电动机原理，故C错误；D、在该现象中是电能转化为机械能，故D错误．故选B二、填空题（每题2分，共24分）13．当两根用毛皮摩擦过的硬橡胶棒相互靠近时，二者相互．此时橡胶棒所带电荷是电荷．【考点】摩擦起电．【分析】毛皮摩擦过的橡胶棒带负电，且同种电荷相互排斥．【解答】解：用毛皮摩擦过的硬橡胶棒均带负电，为同种电荷，所以相互排斥．故答案为：排斥；负．14．水稻是喜温植物，春季育秧时，农民通常在傍晚向秧田灌水，早晨再将水放出，以防霜冻，这是因为水的×107J的热量，则该秧田内的水的质量为kg．[×103J/（kg•℃）]．【考点】热量的计算．【分析】（1）知道水的比热容是常见物质中最大的；根据Q放=cm△t气温降低时，由于水的比热容比较大，在质量一定时，水可以放出更多的热量．（2）根据Q放=cm（t﹣t0）可求水的质量．【解答】解：水稻是喜温植物，春季育秧时，通常傍晚向秧田灌水，早晨将水放出，以防霜冻．因为水的比热容较大，当气温降低时，根据Q放=cm△t可知，降低相同的气温时，水能放出较多的热量．根据Q放=cm（t﹣t0）得：m===4000kg．故答案为：比热容；4000．15．如图是探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的有关．再换将3接入该电路时，电流表示数为I3，且I3＞I2，说明导体的电阻跟导体的有关．【考点】影响电阻大小的因素．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变．【解答】解：探究“影响电阻大小的因素“实验．1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表示数分别为I1、I2，且I1＞I2，说明1的电阻小于2的电阻，故说明导体的电阻跟导体的长度有关．再换将3接入该电路时，即此时2、3的长度相同，但横截面积不同，电流表示数为I3，且I3＞I2，说明3的电阻小于2的电阻，说明导体的电阻跟导体的横截面积有关；故答案为：长度；横截面积；16．暑假里，小梅跟着妈妈去某某避暑．一天，烈日当空，小梅在海边玩耍时发现：海边的沙子热得烫脚，而海水却是凉凉的．请用比热容的知识说明这一现象．【考点】比热容解释简单的自然现象．【分析】水的比热容较大，相同质量的水和沙子比较，吸收相同的热量，水的温度升高的少，所以沙子滚烫，而海水依旧凉爽．【解答】答：因为沙子的比热容比海水的比热容小，吸收相同热量，相同质量的沙子比海水温度上升得快，所以小梅在烈日当空的海边玩耍，感到沙子烫脚，海水却凉凉的．17．有﹣个“6V 12W”的小灯泡，现有电压为10V的电源，要使小灯泡正常发光，你的解决方法是．【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】灯泡正常发光时的电压和额定电压相等，当电源电压大于灯泡的额定电压时，需要串联一个电阻分压，根据串联电路的电压特点求出电阻两端的电压，根据P=UI和串联电路的电流特点求出电路中的电流，利用欧姆定律求出电阻的阻值．【解答】解：灯泡正常发光时的电压U L=6V，当接在电压为12V的电源上时，要使灯泡正常发光，需要给灯串联一个电阻R分压，因串联电路中总电压等于各分电压之和，所以，串联电阻R两端的电压：U R=U﹣U L=10V﹣6V=4V，因串联电路中各处的电流相等，且灯泡正常发光，所以，根据P=UI可得，电路中的电流：I=I L===2A，由I=可得，串联电阻的阻值：R===2Ω．故答案为：串联一个2Ω的电阻．18．在古代，人类学会了钻木取火的方法，这是通过的方式改变内能，这与柴油机工作中冲程的能量转化相同．【考点】做功改变物体内能．【分析】做功和热传递都可以改变物体的内能．物体对外做功，物体内能减少，对物体做功，物体内能增加．【解答】解：钻木取火是克服摩擦做功，通过做功的方式改变物体的内能；在柴油机的压缩冲程中，活塞压缩气体做功，使气体的内能增大，温度升高，二者的能量转化情况相同．故答案为：做功；压缩．19．如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生，电铃响起，发出报警信号，电磁铁的a端为极，若将温度计上端的金属丝向下调整，则报警温度将（选填“升高”或“降低”）．【考点】电磁铁的其他应用．【分析】温度自动报警器是由于温度计所在的环境温度的变化导致了控制电路的接通，从而实现了自动控制．电磁铁的N、S极可以利用安培定则来确定；将金属丝向下调整，报警温度降低．【解答】解：温度自动报警器的工作过程是这样的，当温度升高时，玻璃泡中的液体膨胀，液注上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使工作电路接通报警．要使金属丝的下端向下调整，则报警温度会降低；由电路可知电磁铁中的电流是从左端流入，右端流出，利用安培定则可以确定，电磁铁的a 端为S极．故答案为：磁性，吸引衔铁；S；降低．20．如图是研究“电流通过导体产生的热量和什么因素有关”的实验，通电一段时间后，由现象可判断电阻产生的热量较多．在此实验中用到的物理科学方法是（写出一种即可）．。
2016九年级物理上册期末试卷(有答案)
2016 九年级物理上册期末试卷（有答案）哈尔滨市道外区 2016 届九年级上学期期末考试综合物理试题16.依据你的生活经验判断，以下数据中最靠近生活实质的是( )A. 一节新干电池的电压为15VB.洗衣机的额定功率为2000WC.家里电饭锅工作半小时耗电5kwhD.教室里的灯管中的电流约为0.2A17.用细线把很洁净的玻璃板吊在弹簧测力计的下边，记着测力计的读数。
使玻璃板水平接触水面，而后略微使劲向上拉玻璃板（如图所示）。
则弹簧测力计的读数( )A.不变，由于玻璃板重力不变B.变小，由于玻璃板遇到了浮力C.变大，由于玻璃板沾水变重了D.变大，由于玻璃板与水的接触面之间存在分子引力18.如图是内燃机的某冲程工作表示图，这个冲程是( )A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程19.火车某节车厢有两间卫生间，只有当两间卫生间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示游客“卫生间有人”。
能实现上述设计的电路图是图中的（）20.小明利用图所示的电路研究并联电路中干路电流能否等于各支路电流之和，此中有一根导线接错了，接错的是（）A. 导线1B.导线2C.导线3D.导线421.以下图的电路中，闭合开关，电压表V1 的示数是 7.5V，电压表 V2 的示数为 9V ，若电源电压为12V，则 L2 两头电压是（）C.3VD.2V22.对于影响导体电阻大小的要素说法正确的选项是( )A.导体电阻大小取决于经过它电流的大小，电流越小的导体电阻越大B.导体电阻大小取决于加在它两头电压的大小，电压越大的导体电阻越大C.同样资料制成粗细同样的导线，长度越长电阻也越大D.铜导线的电阻必定比铁导线的电阻小23.如图开关 S 闭合后， L1 和 L2 都不发光，将电压表并联在ab 之间时，电压表示数为0，将电压表并联在b c 之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是（）A.L2 断路B.L2 短路C.L1 断路D.L1 短路24.在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
黑龙江哈尔滨市道外区九年级上期末物理试卷(含答案)【精编】.doc
2019-2020学年黑龙江省哈尔滨市道外区九年级（上）期末物理试卷一、选择题1．下列现象中，利用内能做功的是（）A．冬天在户外时两手相互搓一会儿就暖和了B．刀在砂轮的高速摩擦之下溅出火花C．火箭在“熊熊烈火”的喷射中冲天而起D．盛夏在烈日之下的柏油路面被晒熔化了2．由c=，关于同一物质的比热容c，下列说法正确的是（）A．若吸收的热量增大一倍，则比热容增大一倍B．若质量增大一倍，则比热容减至一半C．若加热前后的温度差增大一倍，则比热容增大一倍D．无论质量多大，比热容都一样3．哈尔滨已进入供暖期，不法商贩将煤矸石掺在优质煤中高价销售，如果让我们提示客户不上当，最恰当的方法是检测下列物理量中的（）A．温度B．比热容C．热值D．质量4．关于摩擦起电，下列说法正确的是（）A．任何两个物体相互摩擦时会发生带电现象B．摩擦起电的两个物体一定带有等量同种电荷C．在摩擦起电现象中负电荷从一个物体转移到另一个物体D．在摩擦起电现象中正电荷从一个物体转移到另一个物体5．下列四个电路图中，与如图所示实物图对应的是（）A．B．C．D．6．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．5.6V 1.4V B．7V 1.4V C．1.4V 7V D．1.4V 5.6V7．根据公式R=可知（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．一段导体的电阻与电压成正比，与电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值8．如图所示，电电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大，电灯变亮B．电压表示数变大，电流表示数变小，电灯变暗C．电压表示数变小，电流表示数变大，电灯变亮D．电压表示数变小，电流表示数变小，电灯变暗9．关于电流做功过程中的能量转化，下列说法中正确的是（）A．电风扇主要把电能转化为机械能B．电炉主要把电能转化为机械能C．给蓄电池充电的过程中，化学能转化为电能D．在电流通过电动起重机的过程中，主要是机械能转化为电能10．关于电功率，下列说法中正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功的效率高低的物理量C．电功率是表示消耗电能的快慢的物理量D．电功率是表示电能转化为其它形式能的多少的物理量11．在“探究焦耳定律”的实验中，为了找出电流通过导体产生的热量与导体电阻的关系，必须同时保持（）A．导体电阻相等和导体中电流相等B．导体电阻相等和通电时间相等C．通电时间相等和导体中电流相等D．导体电阻相等、通电时间相等、导体中电流相等12．如图所示的实验装置中，用研究“磁场对通电导线的作用”的是（）A．B．C．D．二、填空题13．把铅板和金板压在一起，几年之后，金板上渗入一些铅，铅板上渗入一些金，这种现象称为，说明．14．如图所示是小明同学探究改变物体内能的实验，他用打气筒向装有少量酒精的瓶内用力打气，瓶内气体的内能会．当他继续向瓶中打气，瓶塞从瓶口处跳出的瞬间，小明观察到瓶内有白雾产生．白雾是由于瓶内的气体对外做功使其内能，温度降低发生液化形成的．（选填“增大”、“不变”或“减小”）15．热机的基本工作原理是：燃料的机械能．16．汽油机的一个工作循环包括吸气、压缩、排气四个冲程，其中能将机械能转化为内能的冲程是冲程．17．已知A球带负电，从图中的现象可知，B球带，c球可能带电18．滑动变阻器是通过改变，改变电路中的电阻，如图所示电阻箱所显示的电阻是欧姆．19．电阻R1、R2串联在电路中已知R1：R2=3：2，则通过的电流之比I1：I2= ，电阻两端的电压之比U1：U2= ．20．电能表是测量的仪表，小金家中的电能表月初的读数和月底的读数如图所示，那么这个月他家里用了度电．21．a、b为两个条形磁体的两个磁极，根据如图所示的磁感线方向，可以判断a为极，小磁针上端为极．22．今年中考我省大部分地区实行网上阅卷，要求每份试卷必须贴上条形码．如图所示，条形码扫描器由发光二极管、光敏二极管等元件构成，当发光二极管发出的光照射到条形码上时，光敏二极管便接收到被条形码回的光，并将光信号转变为信号，再输送到电脑获取考生信息．三、作图题23．如图所示，用笔画代替导线根据所给的器材连接一个电路，要求两个灯泡串联，用电流表测量通过L1的电流，用电压表测L2两端的电压，并在方框内画出相对应的电路图．24．如图所示，两通电螺线管在靠近时相互排斥，请在B图中标出通电螺线管的N、S极以及电的正、负极．四、实验题25．为了比较两种液体的吸热能力，小峰用如图甲中两个相同的装置做实验，收集的实验数据记录如表．（1）某时刻温度计的示数如图2所示，此时温度值是℃．（2）实验中，用反映液体吸收热量的多少；（3）实验仪器还有和；（4）通过分析表中数据可知：（选填“液体1”或“液体2”）的吸热能力较强，物理上用这个物理量描述物质的吸热能力．26．小红想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电（电压恒为3V）、电流表、电压表、滑动变阻器、开关各1个．（1）连接如图1所示的电路，闭合开关发现电流表无示数、电压表示数为3V，则可能是由于Rx所在支路而造成的（填“短路”或“开路”）．（2）排除故障后，调节滑动变阻器滑片位置，当电压表示数是1.6V时，电路表示数如图2所示，则此时Rx的阻值是（保留一位小数）．（3）用灯泡替换定值电阻后，进行“研究小灯泡的电阻”的实验，收集的信息如表：27．图甲是“测量小灯泡功率”实验电路，电电压3V，小灯泡的额定电压为2.5V．（1）连接电路时，图中导线a端应与电压表上标有数字“”（选填“3”或“15”）的接线柱相连．（2）闭合开关前，应将滑片P置于端（选填“A”或“B”）．（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为V，时记下电流表的示数．（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是W．（5）结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法“探究电流与电压的关系”？并说明理由．．28．如图所示，某器件由两个定值电阻R1、R2，并联组成，且被封闭在一个透明的有机玻璃壳内，a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，当该器件工作时，通过实验测得该器件两端电压为6V时，通过该器件的电流为1.5A，求：（1）通过电阻R1的电流；（2）电阻R2的阻值；（3）该器件的电功率；（4）1秒钟内电流通过R1所产生的热量；（5）1秒钟内电流通过R2所做的功．2019-2020学年黑龙江省哈尔滨市道外区九年级（上）期末物理试卷参考答案与试题解析一、选择题1．下列现象中，利用内能做功的是（）A．冬天在户外时两手相互搓一会儿就暖和了B．刀在砂轮的高速摩擦之下溅出火花C．火箭在“熊熊烈火”的喷射中冲天而起D．盛夏在烈日之下的柏油路面被晒熔化了【考点】做功改变物体内能．【分析】本题抓住内能的两个应用：一、利用内能做功；二、利用内能加热物体．【解答】解：A、冬天在户外时两手相互搓一会儿就暖和了，属于利用内能加热物体，不符合题意．B、刀在砂轮的高速摩擦之下溅出火花，属于利用内能加热物体，不符合题意．C、火箭在“熊熊烈火”的喷射中冲天而起，利用内能做功，符合题意．D、盛夏在烈日之下的柏油路面被晒熔化了，属于利用内能加热物体，不符合题意．故选C．2．由c=，关于同一物质的比热容c，下列说法正确的是（）A．若吸收的热量增大一倍，则比热容增大一倍B．若质量增大一倍，则比热容减至一半C．若加热前后的温度差增大一倍，则比热容增大一倍D．无论质量多大，比热容都一样【考点】热平衡方程的应用．【分析】质量是1kg的某种物质，温度升高1℃吸收的热量叫这种物质的比热容；比热容是物质的一种特性，物质的比热容只跟物体的种类和状态有关，与物体质量的大小、温度高低、吸收或放出热量的多少均无关．【解答】解：比热容是物质本身的一种特性，物质的比热容只跟物质的种类和状态有关，与物质质量、温度高低、吸收或放出热量的多少均无关，故ABC错误，D正确．故选D．3．哈尔滨已进入供暖期，不法商贩将煤矸石掺在优质煤中高价销售，如果让我们提示客户不上当，最恰当的方法是检测下列物理量中的（）A．温度B．比热容C．热值D．质量【考点】燃料的热值．【分析】比热容是指相同质量的不同物质升高相同的温度吸收的热量不同；质量是物体所含物质的多少；温度是指物体的冷热程度；热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时放出的热量越多．据此分析判断．【解答】解：热值是燃料的一种特性，是指1kg某种燃料完全燃烧放出的热量，热值越大的燃料在完全燃烧相同质量的燃料时放出的热量越多，掺假后煤的热值降低，所以可以用热值区分．而从比热容、质量、温度无法区分． 故选C ．4．关于摩擦起电，下列说法正确的是（ ） A ．任何两个物体相互摩擦时会发生带电现象 B ．摩擦起电的两个物体一定带有等量同种电荷C ．在摩擦起电现象中负电荷从一个物体转移到另一个物体D ．在摩擦起电现象中正电荷从一个物体转移到另一个物体 【考点】摩擦起电．【分析】摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，也没有电荷消失，遵循电荷守恒定律．【解答】解：A 、两个物体相互摩擦时不一定会发生带电现象，与物质的种类有关．故A 错误；BCD 、摩擦起电的实质是电子从一个物体转移到另一个物体，所以摩擦起电的两个物体一定带有等量异种电荷，并没有产生新的电荷，也没有电荷消失，故C 正确，BD 错误． 故选：C ．5．下列四个电路图中，与如图所示实物图对应的是（ ）A ．B ．C ．D ．【考点】根据实物图画电路图．【分析】由实物图可以看出：电流从电的正极出发，经过开关、灯L 1、L 2后，回到电负极，因此该电路为串联电路，用导线按实物图的顺序将各元件依次连接即可．【解答】解：从电的正极开始，依次画出开关、灯泡L 2、L 1再到电的负极．则： A 、电流从电的正极出发，经过开关、灯L 1、L 2后，回到电负极，故A 符合； B 、开关对灯L 1短路，故B 不符合； C 和D 、灯L 1、L 2并联，故CD 不符合． 故选A ．6．在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A．5.6V 1.4V B．7V 1.4V C．1.4V 7V D．1.4V 5.6V【考点】电压表的读数方法；串联电路的电压规律．【分析】要解答本题需掌握：串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表的读数方法．【解答】解：由题中的图可知：V1测的是电电压；V2测的是R2两端的电压．即V1的示数应大于V2的示数；V1应选的量程是0～15V，其分度值是0.5V，读数（即电电压）为7V；V 2选的量程是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.4V；所以，电阻R1两端的电压为：U1=U﹣U2=7V﹣1.4V=5.6V；故选A．7．根据公式R=可知（）A．一段导体的电阻在电流不变时，与电压成正比B．一段导体的电阻在电压不变时，与电流成反比C．一段导体的电阻与电压成正比，与电流成反比D．导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值【考点】欧姆定律的变形公式．【分析】（1）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；（2）R=这个公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，R=只是计算导体电阻的一种方法，故ABC错误、D正确．故选D．8．如图所示，电电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大，电灯变亮B．电压表示数变大，电流表示数变小，电灯变暗C．电压表示数变小，电流表示数变大，电灯变亮D．电压表示数变小，电流表示数变小，电灯变暗【考点】电路的动态分析．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变大，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流，开关闭合后，滑动变阻器的滑片向左滑动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AC不正确；由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，故B不正确；因P=UI，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变小，灯泡变暗．故选D．9．关于电流做功过程中的能量转化，下列说法中正确的是（）A．电风扇主要把电能转化为机械能B．电炉主要把电能转化为机械能C．给蓄电池充电的过程中，化学能转化为电能D．在电流通过电动起重机的过程中，主要是机械能转化为电能【考点】电功的实质．【分析】根据电风扇、电炉、电动起重机和蓄电池充电中的能量转化分析．【解答】解：A、说法正确，电风扇主要把电能转化为机械能．B、说法错误，电炉主要把电能转化为内能．C、说法错误，给蓄电池充电的过程中，电能转化为化学能．D、在电流通过电动起重机的过程中，主要是电能转化机械能．故选A．10．关于电功率，下列说法中正确的是（）A．电功率是表示电流做功多少的物理量B．电功率是表示电流做功的效率高低的物理量C．电功率是表示消耗电能的快慢的物理量D．电功率是表示电能转化为其它形式能的多少的物理量【考点】电功率．【分析】电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量．【解答】解：AD、电流做功是电能转为其它形式能的过程，是表示电流做功多少的物理量，故AD错误；B、电功率是表示电流做功的快慢，而不是效率高低，故B错误；C、电功率是反映电流做功快慢程度的物理量，电功率越大，说明单位时间能消耗电能越多，电流做功越快，故C正确．故选C．11．在“探究焦耳定律”的实验中，为了找出电流通过导体产生的热量与导体电阻的关系，必须同时保持（）A．导体电阻相等和导体中电流相等B．导体电阻相等和通电时间相等C．通电时间相等和导体中电流相等D．导体电阻相等、通电时间相等、导体中电流相等【考点】焦耳定律．【分析】根据焦耳定律的公式Q=I2Rt可判断，如果要探究电流做功产生的热量与电阻的关系所应控制的变量是什么．【解答】解：根据焦耳定律的公式Q=I2Rt可知，如果要探究电流做功产生的热量与电阻的关系应同时保持电流I和通电时间t不变，这样才符合控制变量法的要求．故选C．12．如图所示的实验装置中，用研究“磁场对通电导线的作用”的是（）A．B．C．D．【考点】磁场对通电导线的作用．【分析】（1）奥斯特实验揭示了电和磁之间的联系，证明了通电导线周围存在磁场，磁场的方向和电流的方向有关；（2）通电导体在磁场中受力实验的前提是通电，结果是受力，因电而动，所以实验装置中要有电供电；（3）电磁感应实验的前提是没有电；【解答】解：A、通电后，导体棒在磁场中发生运动，是研究通电导线在磁场中受磁场力的，符合题意；B、导体棒在磁场中运动时，电流表中产生了感应电流，即用研究电磁感应现象的，不符合题意．C、通电导线放在小磁针上方时，小磁针会发生偏转，它是研究电流的磁效应的，是奥斯特实验，不符合题意；D、闭合开关，通电线圈有磁性，吸引铁钉，是研究通电螺线管具有磁性的，不符合题意；故选A．二、填空题13．把铅板和金板压在一起，几年之后，金板上渗入一些铅，铅板上渗入一些金，这种现象称为扩散，说明分子不停地做无规则运动．【考点】扩散现象；分子的运动．【分析】两种物质相互接触时，彼此进入对方的现象叫扩散，扩散表明分子不停的做无规则的运动．【解答】解：一切物质的分子处于永不停息的无规则运动之中，当铅板与金板压在一起时，会有一些铅的分子进入金板，同时，金的分子也会进入铅板，这种现象称为扩散．故答案为：扩散，分子不停地做无规则运动．14．如图所示是小明同学探究改变物体内能的实验，他用打气筒向装有少量酒精的瓶内用力打气，瓶内气体的内能会增大．当他继续向瓶中打气，瓶塞从瓶口处跳出的瞬间，小明观察到瓶内有白雾产生．白雾是由于瓶内的气体对外做功使其内能减小，温度降低发生液化形成的．（选填“增大”、“不变”或“减小”）【考点】做功改变物体内能．【分析】改变物体内能的两种方法：对物体做功、热传递．对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少．【解答】解：瓶子里装有一些酒精，用力打气，在瓶塞未跳起前，压缩瓶内的气体做功，瓶内气体的内能增加；继续打气，当瓶塞跳起时，瓶内气体对瓶塞做功，瓶内气体的内能减少，温度降低，使瓶内的水蒸气液化成小水珠，出现白气．故答案为：增大；减小．15．热机的基本工作原理是：燃料的化学能内能机械能．【考点】热机．【分析】热机就是利用热能工作的机器，将内能转化为机械能．【解答】解：在热机内部，燃料燃烧产生的内能会推动活塞对外做功产生机械能，热机就是通过四个冲程进行反复工作的；故答案为：化学能，内能．16．汽油机的一个工作循环包括吸气、压缩、做功排气四个冲程，其中能将机械能转化为内能的冲程是压缩冲程．【考点】内燃机的四个冲程．【分析】汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能．【解答】解：据课本可知，汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；做功冲程对外做功，将内能转化为机械能；压缩冲程也有能量转化，将机械能转化为内能；故答案为：做功；压缩．17．已知A球带负电，从图中的现象可知，B球带负电，c球可能带正电或不带电【考点】物体带电情况的判断；电荷间的相互作用规律．【分析】物体相互排斥时，物体带同种电荷．物体相互吸引时，物体带异种电荷，或带电的物体吸引不带电的物体．【解答】解：如图，A和B球相互排斥，两个球一定带同种电荷，A球带负电荷，B球一定带负电荷．如图，A和C球相互吸引，两个可能带异种电荷，可能带电体吸引不带电体，所以C球可能带正电或不带电．故答案为：负电；正电或不带电．18．滑动变阻器是通过改变接入电阻丝的长度，改变电路中的电阻，如图所示电阻箱所显示的电阻是2094 欧姆．【考点】变阻器；滑动变阻器的工作原理．【分析】（1）变阻器的原理：改变连入电路的电阻丝的长度，改变连入电路的电阻阻值，改变电路中的电流．（2）电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．【解答】解：（1）电阻大小的影响因素：长度、横截面积、材料．在材料和横截面积一定时，改变电阻丝的长度改变电阻大小，总电压不变，从而改变了电路中的电流．（2）由图可知，电阻箱接入电路的阻值为R=2×1000Ω+0×100Ω+9×10Ω+4×1Ω=2094Ω；故答案为：接入电阻丝的长度；2094．19．电阻R1、R2串联在电路中已知R1：R2=3：2，则通过的电流之比I1：I2= 1：1 ，电阻两端的电压之比U1：U2= 3：2 ．【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【分析】（1）流过串联电路各电路元件的电流相等，据此求出电流之比；（2）根据U=IR及两电阻阻值关系，可求出导体两端的电压之比．【解答】解：（1）电阻R1、R2串联在电路中，则通过的电流之比I1：I2=1：1；（2）电阻两端的电压之比===．故答案为：1：1；3：2．20．电能表是测量电功或消耗电能多少的仪表，小金家中的电能表月初的读数和月底的读数如图所示，那么这个月他家里用了31.8 度电．【考点】电能表参数的理解与电能的求法．【分析】（1）电能表是用测量消耗电能多少的仪器或者说是测量电流做功多少的仪器；（2）电能表显示的数字中最后一位是小数，单位为kW•h，月底的读数减去月初的读数即为这个月他家里用的电．【解答】解：（1）家庭电路中使用的电能表是测量电功或消耗电能多少的仪表；（2）由图可知，电能表月底的读数为170.2kW•h，月初的读数为138.4kW•h，则这个月他家里用的电△W=W2﹣W1=170.2kW•h﹣138.4k W•h=31.8kW•h=31.8度．故答案为：电功或消耗电能多少；31.8．21．a、b为两个条形磁体的两个磁极，根据如图所示的磁感线方向，可以判断a为S 极，小磁针上端为N 极．【考点】磁感线及其特点；磁极间的相互作用．【分析】由磁感线的形状可知两磁铁的极性，由小磁针所在位置的磁感线方向可知小磁针的极性位置．【解答】解：由磁感线可知两磁极相互排斥，且磁感线均指向磁铁，故两磁极均为S极，小磁针所在处磁场向上，故小磁针N极在上，S极在下．故答案为：S，N22．今年中考我省大部分地区实行网上阅卷，要求每份试卷必须贴上条形码．如图所示，条形码扫描器由发光二极管、光敏二极管等元件构成，当发光二极管发出的光照射到条形码上时，光敏二极管便接收到被条形码反射回的光，并将光信号转变为电信号，再输送到电脑获取考生信息．【考点】光的反射；物体的颜色；信息与信息传播．【分析】根据物体的颜色决定反射的光线进行分析，即白色反射所有的色光，黑色吸收所有的色光，解答第一个空；根据信息与信息传播，光敏二极管将并将光信号转变为电信号即可解答此题．【解答】解：因为物体的颜色决定反射的光线，所以条形码黑白相间的条纹中，白色条纹能够反射所有色光，黑色条纹不反射光，所以当发光二极管发出的光照射到条形码上时，光敏二极管便接收到，然后被条形码反射回；光敏二极管把被条形码反射回的光，转变为光信号，再把光信号转变成电信号，然后将信息输送到电脑上．故答案为：反射；电．三、作图题23．如图所示，用笔画代替导线根据所给的器材连接一个电路，要求两个灯泡串联，用电流表测量通过L1的电流，用电压表测L2两端的电压，并在方框内画出相对应的电路图．。
哈尔滨道外区2015-2016学年度(上)学期期末调研测试九年级综合试卷
哈尔滨市道外区2015～2016学年度年上学期九年期末调研测试物理学科参考答案及评分标准三、非选择题：（38题～53题，共46分）36.焦耳；Q=I 2Rt 37.热传递；内38.用电器；并 39.电荷；吸引轻小物体 40. 电磁感应 电动 41.减弱；线圈匝数 42. 6；5.4 43. 10； 10 44. 10；2 45. 0.3；5～15Ω 46.（2分） 47.（2分）每图1分48.（5分）（1）使水和沙子在相同的时间内吸热相同（1分）； （2）加热的时间t ；升高的温度Δt （2分）（3）因为水的比热容比沙子大，在吸收相同热量的情况下，同质量的水和沙子，水升高的温度少。
（2分）49.（6分）（1）只能进行一次实验，测量结果误差较大（1分）(写电路不安全也可给分) 在电路中串联一个滑动变阻器 （1分） （2）（2分）（3）（2分）)113(V 15~0V 1512300.4A U A 4.03/2 A 6.0~06030A 2 U IR U U/R I A 23/2A 3~0分分，理由个器材规格量程。
，电压表选故电源电压应选取，就是大于则大于满量程的量程，故电流表应选则不足。
则题中给出的电源电压得由。
就是大于量程，则大于满量程的若电流表选择VV =Ω⨯==Ω⨯===50.（5分）（1）如图（1分）；小灯泡短路（1分） （2）2.2（1分）； 0.5（1分）（3）不能。
想研究电流与电压的关系，需要控制电阻一定；（0.5分）而本题中，小灯泡的灯丝电阻随温度的升高而增大，没有控制电阻一定。
（0.5分）51.（6分）分）每个给分。
（写两个即可，的阻值、电流值都可以说明：如果计算分）（”的规格应该为“则让总功率保持不变。
故时间相同，则需要要使加热时间与原加热应该并联接入电路中。
）（分）（分）（）（分）（）（）（12W 84V 20084400484P 31200100400RU P 1400100121484tW22 100Ω484W 220V R P U R R U UI P 133332222211222R R W W W R V W PR U W p t p t W t p t P Pt W P =-==Ω⨯====⨯=⨯========道外区2015—2016学年度（上）学期期末调研测试化学试卷参考答案及评分标准说明：1、化学方程式中化学式错误不给分,配平错误,等号错误、反应条件错误扣0.5分;↑、↓错误累计3处扣1分，符号不规范本次不扣分。
【初中物理】黑龙江省哈尔滨市道外区2015届九年级上学期期末考试物理试卷 人教版
黑龙江省哈尔滨市道外区2015届九年级上学期期末考试物理试卷一、选择题（每题2分）1．质量相等的甲、乙两个物体吸收相同的热量后，甲升高的温度大于乙升高的温度．设甲、c=4．（2分）如图所示，四个轻质绝缘小球相互作用的三种情况，则下列说法正确的是（）6．（2分）如图所示，只闭合开关S时，两只电灯L1和L2都不亮，同时闭合开关S和S1时，灯泡L1亮，L2不亮，则电路中可能出现的故障是（）7．（2分）标有“36V 40W”的甲灯、“110V 40W”的乙灯和“220V 40W”的丙灯都正常发9．（2分）如图所示，电源电压不变，开关闭合后，滑动变阻器的滑片向左滑动时，下列判断正确的是（）10．（2分）如图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6V，甲灯的额定功率比乙灯的小．如果要使两灯的实际功率相等，下列方法中可采取的是（）P=11．（2分）（2014•松北区一模）同学们进行实验探究的实验装置如图甲、乙所示，对两个实验装置的判断中正确的是（）二、非选择题12．（2分）把两块表面干净且平滑的铅上下叠放压紧，可是很难压缩，这表明分子间存在着斥力，在下面那块铅下吊一个相当重的物体，铅块也不会分离，这是由于分子间存在着引力．13．（2分）哈尔滨的冬天来了，小金走在上学的路上感觉冻手，他习惯性的两手互相搓一搓，感觉暖和了一些，这是用做功方法增加手的内能；他又用嘴对手哈一哈气，也感觉暖和了一些，这是用热传递方法增加手的内能．14．（2分）0.1kg的某种燃料完全燃烧后放出4.2×106J的热量，则这种燃料的热值为 4.2×107 J/kg．这些热量可使在一标准大气压下10kg的初温为20℃的水温升高80℃．q==t==15．（2分）如图所示电路，闭合电键后，灯不亮（选填“亮”或“不亮”），这时电源将损坏．16．（2分）两电阻R1=20Ω，R2=30Ω．若将两电阻串联在电路中，则这两个电阻两端的电压之比U1：U2=2：3，若将两电阻并联在电路中，则通过它们的电流之比I1：I2=3：2．=====．17．（2分）如图所示，要使灯L1与L2串联在电路中，则所有开关的状态是S1S2断开，闭合S3；如果要使灯L1与L2并联，则所有开关的状态是闭合S1S2断开S3．18．（2分）如图所示，闭合开关S，则电压表所测出的是R2两端的电压；这只电压表有3V和15V两量程，实验中用的是0﹣3V量程，小峰同学在读数时从0﹣15V量程的刻度盘上发现指针所示的电压恰好为6.5V，则实际测得的电压应是 1.3V．19．（3分）有两只灯泡L1“36V，18W”和L2“18V，18W”．在灯泡都安全的情况下，若串联后只有一盏灯能正常发光，则电源电压为45V；若并联后只有一盏灯能正常发光，则干路中的电流为 1.25A．L2正常发光55.6h将消耗1度电．=0.5A===72==18==≈三、解答题（共8小题，满分29分）20．（3分）电能表是测量消耗电能多少的仪表．小红同学家中电能表月初和月底的读数如图所示，则这个月家里用了31.8度电，小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW•h”字样的电能表每分钟转过15圈，则这只电饭锅工作时的实际功率为300W．P==21．（2分）电炉子通电一段时间后，电炉丝热得发红，而连接电炉子的导线却不怎么热，这是因为电炉丝的电阻远大于导线的电阻．电炉丝烧断了，若剪去烧坏的一段，再将剩下没烧坏的电炉丝接好重新接入原来的电源上，在相同时间内电炉子产生的热量比原来多（选填“多”或“少”）．Q=W=tQ=W=t22．（1分）（1997•上海）如图所示，甲、乙为两根外形相同的钢棒，当乙向右移到甲的左端或右端时，分别有明显的相吸或相斥现象，由此可以确定甲、乙是磁体．23．（3分）德国建设了世界上第一条磁悬浮列车线路，该磁悬浮列车是利用两个同名磁极间排斥的原理来实现悬浮的．如图甲所示为磁悬浮列车的启动电路，转动钥匙相当于闭合开关，列车启动，请在图中连接好控制列车启动的电路图．如图乙所示为磁悬浮列车工作时的示意图，图的下部是磁性轨道，当列车车厢在轨道上悬浮起来时，你看到的通电螺线管A所示线圈中所通电流方向向左（选填“左”或“右”）．24．（4分）在做“导体电阻大小与哪些因素有关”的实验时，为了便于研究而采用控制变量法，即每次需挑选表根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论．导）为了研究导体电阻与导体材料的关系，应选用的两根导线是：CF；（2）为了研究导体电阻与导体的长度关系，应选用的两根导线是：CG；（3）为了研究导体电阻与导体横截面积的关系，应选用的两根导线是：AD；（4）由该实验得出的实验结论是：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积．25．（4分）小金同学按图所示的电路图连接电路进行实验．在实验过程中，通过改变滑动变阻器滑片P的位置，使电压表V1的三次示数分别为3V，6V和9V时，电压表V2和V及电表左端接线柱为负接线柱）；（2）对表格中三只电压表的示数进行分析，可归纳出的结论是：在串联电路中，电源电压等于各用电器两端电压之和．（3）对表格中电压表V1和电流表A的示数进行分析，可归纳出的结论是：当导体的电阻一定时，电流与电压成正比．（4）通过对表格中的数据进行分析或计算，你还能获得什么信息：串联电路中总功率等于各用电器的功率之和．（答出一条即可）26．（6分）物理课中的学习小组在做“用电压表、电流表测不同导体的电阻”的实验时，（1）小会同学闭合电路后发现电流表的读数如图甲示，这是因为正负接线柱接反了，改正后电流表和电压表的读数分别如图乙、丙所示，则这段导体的电阻为25Ω．（2）小焱同学照着电路图丁来做实验时，电源电压为6V，各元件完好，且电路连接正确．当他刚闭合开关S时，发现电压表的示数为6V，而原因为滑动变阻器的滑片P滑至了最左端．（3）小义同学完成实验后写了下面的实验报告，仔细阅读这份实验报告，并回答问题．实验报告实验目的：测量电阻R的电阻．实验步骤：（1）根据实验目的，画出实验电路图．（2）按照电路图连接电路，调节滑动变阻器滑片，使电路中的电阻最大．（3）接通开关，读出电流表和电压表的示数．（4）根据测得的电压、电流值，算出R的阻值．R的阻值等于7欧．回答问题：①你如果认为这份实验报告不完全，应该添上的项目是：实验原理、实验器材；②从实验和步骤和实验表格上来看，他做实验的主要缺陷是：没有多次测量求平均值③滑动变阻器在该实验中所起的主要作用是：改变电阻两端电压及电路中的电流，使于多次测量．R===2527．（6分）小峰和小红分别设计了一种测量托盘所受压力的压力测量仪，如图甲、乙所示．两装置中所用的器材与规格完全相同，压力表是由电压表改装而成，R1为定值电阻，阻值为10Ω，R2为滑动变阻器，规格为“10Ω 1A”．金属指针OP可在金属杆AB上滑动，且与它接触良好，金属指针和金属杆AB上滑动，且与它接触良好，金属指针和金属杆电阻忽略不计．M 为弹簧，在弹性限度内它缩短的长度与其所受的压力大小成正比．当托盘所受压力为零，P 恰好位于R2的最上端；P位于R2的最下端时弹簧的形变仍在弹性限度内．（1）甲装置中，当P位于R2的最下端时，电压表的示数为3V，则电源电压是多少？（2）请你计算出乙装置中滑片P分别在最上端、中点和最下端时R1的实际功率和电路总功率，要求有完整的计算过程．（3）请你在图内坐标系中大致绘制出甲、乙两图中电压表示数随滑动变阻器连入电路中阻值变化的图象，并根据坐标系中两条图线给出的信息，从压力测量仪表盘制作方面进行简单评价．不要求计算过程．=0.3A==0.4A。
哈尔滨市初中物理九年级全册期末测试卷(答案解析)
一、选择题1．能源、信息和材料是现代社会发展的三大支柱，下列有关说法中正确的是（）A．核电站利用的核能与太阳能的产生方式相同B．光纤通信是激光利用光的折射原理来传递信息的C．煤、石油和天然气是一次能源，也是不可再生能源D．我国自主研发的北斗卫星定位系统，主要是用超声波来传递信息的2．核能发电是利用铀原子核裂变时释放出的核能来加热水，用水产生的高温、高压蒸汽作为动力，推动蒸汽涡轮机转动，从而带动发电机转子发电。
核能发电的能量传递和转化过程是（）A．核能，内能，机械能，电能B．核能，机械能，内能，电能C．核能，化学能，机械能，电能D．核能，内能，化学能，电能3．下列物理常数中，说法正确的是A．水的沸点是100 ℃B．声音在真空中的传播速度是340 m/sC．对人体安全的电压是36 VD．电磁波在真空中的传播速度是3×105 km/s4．随着我国科技的进步，5G网络通信在不断应用到生活中，下列有关5G网络技术的说法正确的是（）A．5G网络通信在传递信息时通过光导纤维传输B．5G技术和4G技术都是采用数字信号传递信息C．5G信号不是由迅速变化的电流产生的D．5G信号在真空中的传播速度比4G信号快5．下列物体能被磁铁吸引的是（）A．橡皮擦B．塑料三角板C．木炭D．铁钉6．如图所示，在竖直放置的矩形通电线框中，悬挂一个能自由转动的小磁针．当通以图中所示方向的电流时，小磁针N极将（）A．转动90°，垂直指向纸里B．转动90°，垂直指向纸外C．转动180°，指向左边D．静止不动，指向不变7．如图所示的做法中，符合安全用电原则的是（）A．插排上使用多个大功率电器B．冰箱的金属外壳一定要接地C．使用绝缘层破损的电线供电D．使用电暖气烘烤湿潮的衣物8．寒假期间，小梦给妹妹讲安全用电的知识，下列说法中，错误的是（）A．放风筝时，应远离高压输电线B．发现有人触电时，应立即切断电源C．不能用湿抹布擦拭插座D．使用测电笔时，手不要接触笔尾金属体，以免触电9．如图所示电路，电源电压恒定，灯丝电阻不变，闭合开关S，在变阻器划片移动过程中，电流表的最小示数是0.2A，电压表的最大示数是4V，灯L的最大电功率与最小电功率之比为9：4，则（）A．电源电压是6V B．灯的阻值是40ΩC．电路消耗的最小功率是0.8W D．电路消耗的最大功率是14.4W10．电炉丝坏了，去掉四分之一后接在原来的电源上使用，在同样的时间内产生的热量与原来产生的热量之比为（）A．3∶4B．4∶3C．4∶1D．1∶411．如图是电路元件甲和乙的I﹣U图像，下列说法正确的是（）A．乙为定值电阻B．当甲两端电压为2V时，R甲＝0.2ΩC．甲和乙两个元件串联接入电路中，电路电流为0.2A时，电路的电源电压为3VD．甲和乙两个元件并联接入电路中，当电源电压为2V时，电路总电流为0.4A12．如图所示，甲、乙两电路中的电源电压相等且保持不变，L1、L2两个灯泡的规格相同，两个电路中的滑动变阻器的规格也相同。
哈尔滨市初中物理九年级全册期末检测卷(包含答案解析)
一、选择题1．如图所示，下列能源属于可再生能源的是（）A．可燃冰B．石油C．页岩气D．潮汐能2．下列说法正确的是A．原子弹爆炸属于原子核聚变B．在太阳内部，太阳核心每时每刻都在发生核聚变C．化石燃料、水能、地热能都属于新能源D．做功冲程中，热机是将机械能转化为内能3．关于电磁波与信息技术，下列说法正确的是( ) A．手机只能接收电磁波，不能发射电磁波B．声呐是利用电磁波来探测鱼群的C．电磁波在真空中的传播速度为3.0×105km/sD．卫星通信没有利用电磁波传递信息4．下列说法正确的是A．中国玉兔号月球车在月球表面活动时质量会减小。
B．北斗卫星导航系统是用超声波传递信息的。
C．轴承是利用了使物体彼此分开的方法减小了摩擦力。
D．近视眼的病理是因为晶状体变厚了，因此近视镜是凹透镜，因为对光具有发散作用。
5．2019年12月17日，我国第一艘国产航空母舰“山东舰”在海南三亚某军港交付海军，目前“山东舰”上“歼-15”飞机仍然采用滑跃式起飞。
据透露，中国下一艘很可能是电磁弹射航母，将采用自行研制的电磁弹射器，如图所示。
电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力。
下列实验中，与电磁弹射器工作原理一致的是A．B．C．D．6．我国的新型航母将采用自行研制的电磁弹射器，当处于强磁场中的电磁弹射器内的导体通以强电流时，即可受到强大的推力。
则电磁弹射器与下图中的装置工作原理一致的是（）A． B．C．D．7．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后8．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分9．对下列物理量的认识中，你认为最符合实际情况的是（）A．教室内一盏日光灯的功率为200WB．家用空调器的电流约为5AC．汽车发动机的效率能达到80%D．对人体的安全电压为36V10．如图所示，电源电压为6V，电阻R=20Ω，在S闭合的情况下，下列说法错误的是（）A．在a、b两点间接入一个合适的电压表时，电压表有明显示数B．不能在a、b两点间接入一个电压表C．在a、b两点间接个“2V，0.2A”的小灯泡，小灯泡能正常发光D．在a、b两点间接个10Ω的电阻，电路消耗的电功率为1.2W11．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
哈尔滨市道外区2016届九年级上学期期末考试
综合物理试题
16.根据你的生活经验判断，下列数据中最接近生活实际的是 ( )
A.一节新干电池的电压为15V
B.洗衣机的额定功率为2000W
C.家里电饭锅工作半小时耗电5kwh
D.教室里的灯管中的电流约为0.2A
17.用细线把很干净的玻璃板吊在弹簧测力计的下面，记住测力计的读数。
使玻璃板水平接触水面，
然后稍微用力向上拉玻璃板（如图所示）。
则弹簧测力计的读数 ( )
A.不变，因为玻璃板重力不变
B.变小，因为玻璃板受到了浮力
C.变大，因为玻璃板沾水变重了
D.变大，因为玻璃板与水的接触面之间存在分子引力
18.如图是内燃机的某冲程工作示意图，这个冲程是 ( )
A.吸气冲程
B.压缩冲程
C.做功冲程
D.排气冲程
19.火车某节车厢有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开
关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。
能实现上述设计的电路图是图中的（）
20.小明利用图所示的电路探究并联电路中干路电流是
否等于各支路电流之和，其中有一根导线接错了，接
错的是（）
A.导线1
B.导线2
C.导线3
D.导线4
21.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为
12V，则L2两端电压是（）
A.4.5V
B.5.5V
C.3V
D.2V
22.关于影响导体电阻大小的因素说法正确的是 ( )
A.导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大
B.导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大
C.相同材料制成粗细相同的导线，长度越长电阻也越大
D.铜导线的电阻一定比铁导线的电阻小
23.如图开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表
并联在bc之间时，电压表示数较大，若电路中只有一处故障，则
该故障可能是（）
A.L2断路
B.L2短路
C.L1断路
D.L1短路
24.在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤。
原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移。
现将秤盘上增加重物后，下列说法正确的是（）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
25.关于磁场，下列说法中正确的是（）
A.磁体周围的磁感线从磁体N极发出，回到磁体S极
B.磁极间的相互作用不都是通过磁场发生的
C.磁感线是磁场中真实存在的一些曲线
D.地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合
26.如图甲所示是电阻甲和乙的I-U图像，下列说法正确的是（）
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲=0.4Ω
C.如图乙所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D.如图丙所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
27.如图甲所示，R1的阻值是20Ω,滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示。
则R2消耗的最大功率是（）
A.0.9W
B.0.8W
C.0.5W
D.0.45W
36.(2分)科学家有着强烈的好奇心和执着的探究精神，英国物理学家_________最先通过实验精确
确定了电流通过导体产生的热量与电流、电阻和通电时间之间的定量关系。
这
个规律用公式表示是_____________。
37.(2分)如图，用酒精灯对试管加热，水温升高，这是通过______的方式改变水
的内能。
一段时间后瓶塞被水蒸气冲出去，其能量转化过程是把______能转化
为机械能。
38.(2分)如图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池
相当于（选填“用电器”或“电源”）；汽车各转向灯能独立
工作，因此转向灯间是联的。
39.(2分)电扇使用一段时间后，扇叶会粘上灰尘，这是因为扇叶转动过程中
与空气摩擦带上了_________，能够__________________的缘故。
40.(2分)如图所示，是电和磁知识中的两个重要实验装置，甲是研究在磁场中转动的线圈产生电流
的情况，这种现象是__________现象；乙是研究通电线圈在磁场里受力转动的现象，_______机就是根据这一原理制成的。
第40题图第41题图第42题图
41.(2分)小涵同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进
行实验，如右图所示，当滑片P向右滑动，电磁铁的磁性___________(填“增强”或“减弱”)，通过观察、对比A、B吸引大头针的多少可以探究电磁铁磁性的强弱与______________多少的关系。
42.(2分)图甲是通过灯泡L的电流跟其两端电压关系的图像。
现将L与阻值为10Ω的电阻R连入图乙所示电路。
闭合开关S，L的实际功率为1.8W，则电源电压是______V，此时电路的总功率是
_______W。
43.(2分)一台家用电脑处于待机状态的电功率大约是10W，它表示1s内电流做的功是_____J。
如果
这台电脑平均每天的待机时间以10h计算，那么它处于待机的状态下100天消耗的电能是
_______kW•h。
44.(2分)小明利用图甲所示的电路探究“通过导体的
电流与电阻的关系”，根据实验的数据绘出了
I-1/R图像，如图乙所示。
分析图像可知，当导体
的电阻为______Ω时，通过它的电流为0.2A；实
验过程中，小明控制导体两端的电压为_______V。
45.(2分)如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标
有“15Ω1A”的字样，电压表量程为0～3V，则灯L正常工作时的电
流为______A。
若电源电压恒为4.5V，为了保证电路中各元件安全工
作，滑动变阻器连入电路中的阻值范围是__________Ω。
（不考虑灯
丝电阻的变化）
46.(2分)请将图中的器材连线完整。
要求：两灯串联，电压表只测L1灯两端的电压。
47.(2分)如图是小磁针静止时的指向，请标出通电螺线管的磁极和电源的“+”、“﹣”极。
48.(5分)小涵设计了如图所示的实验装置来探究不同物质的吸热能力。
她在两支
相同的试管中分别加入质量相等水和沙子，分别用同一酒精灯加热。
(1)使用同一个酒精灯加热的目的是_____________________________。
(2)为了比较水和沙子的吸热能力，实验中还需要测量的物理量有
_______________________、__________________________。
(3)实验后小涵高兴的说：“我终于知道为什么海水比沙滩温度低了！”请你分
析海水比沙滩温度低的原因。
49.(6分)姥姥的收音机坏了，小涵决定把它修好。
经过检查发现一只标注模糊的电阻引线断了，需要更换。
（1）小涵要测量出它的电阻阻值，设计的实验电路图如下：
请指出它有什么不完备的地方？应该怎样改进？
（2）请设计记录改进后实验的数据的表格。
（3）若被测电阻R0的阻值约为30Ω，小涵选择的器材有：电流表一个，0～0.6A，0～3A两个量程，电压表一个，0～3V、0～15V两个量程；电源三种，电压分别为3V、6V、15V；开关一个；滑动变阻器一个；导线若干。
为了减小电表读数时的误差，要求在几次测量中，电表指针的示数要大于量程的2/3，则应选用哪种电源？电压表和电流表应选用哪个量程？要求都要说明理由。
50.（5分）在“测量标有2.5V字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、电
流表、开关、电压为4.5V的电源和标有“20Ω 1A”的滑动变阻器，小涵同学已连接好如图甲所示的部分实验电路。
（1）请用笔划线代替导线将电路连接完整，要求闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮。
连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，且电压表的示数为0，电流表示数不为0，则出现故障的原因可能是________________；。
