FLUKE289数字万用表基本操作说明
采样间隔
光标选下移一栏-F1-光标左右移动（5-10SEC）-F1-F1-F1
注：
A\B已设置的操作
F1-F1
记录开始
F2-至记录时间到自动停止记录（可手动停止按F4）显示有记录的相关信息
保存数据1
F2-F1-光标选保存数据文件名-F1
2
F2-F2直接保存
查看趋势数据
F3
关闭
F4
查看数据记录
查看记录
FLUKE289数字万用表基本操作说明
操作
电流模式转换
ACБайду номын сангаас
DC
F1\F2
DC转AC
F1\F2
日期、时间设置
F4-F1光标键选DISPLAY-F1-F1调整日期、时间
数据记录
记录设置
参数设置
F2-GB选（RECORD）-F1-光标选（RECORODING）-F1
A
记录时间设置
F1-（RECORD）SMIN-F1
fluke289数字万用表基本操作说明操作电流模式转换acdcf1f2dc转acf1f2日期时间设置f4f1光标键选displayf1f1调整日期时间数据记录记录设置参数设置f2gb选recordf1光标选recorodingf1记录时间设置f1recordsminf1采样间隔光标选下移一栏f1光标左右移动510secf1f1f1已设置的操作f1f1记录开始f2至记录时间到自动停止记录可手动停止按f4显示有记录的相关信息保存数据1f2f1光标选保存数据文件名f1f2f2直接保存查看趋势数据f3关闭f4查看数据记录查看记录f1光标选viewmemoryf1记录模式选择光标选择recordingf1记录选择f1前一条f2后一条显示记录的信息查看趋势数据f3继续查看趋势数据f3按f1或f2查看记录的信息查看趋势数据f3关闭f4
F1-光标选（VIEW MEMORY)-F1）
记录模式选择
光标选择（RECORDING）-F1
记录选择
F1(前一条）、F2（后一条）--显示记录的信息
查看趋势数据
F3
继续查看趋势数据
（F3）按F1或F2-查看记录的信息
查看趋势数据
F3
关闭
F4
FLUKE289数字万用表基本操作说明
记录模式选择
光标选择（RECORDING）-F1
记录选择
F1(前一条）、F2（后一条）--显示记录的信息
查看趋势数据
F3
继续查看趋势数据
（F3）按F1或F2-查看记录的信息
查看趋势数据
F3
关闭
F4
B
采样间隔
光标选下移一栏-F1-光标左右移动（5-10SEC）-F1-F1-F1
注：
A\B已设置的操作
F1-F1
记录开始
F2-至记录时间到自动停止记录（可手动停止按F4）显示有记录的相关信息
保存数据1
F2-F1-光标选保存数据文件名-F1
2
F2-F2直接保存
查看趋势数据
F3
关闭
F4
查看数据记录
查看记录
FLUKE289数字万用表基本操作说明
操作
电流模式转换
AC
DC
F1\F2
DC转AC
F1\F2
日期、时间设置
F4-F1光标键选DISPLAY-F1-F1调整日期、时间
数据记录
记录设置
参数设置
F2-GB选（RECORD）-F1-光标选（RECORODING）-FCORD）SMIN-F1
Fluke万用表使用说明资料
电容量程（法拉）：1 nF 至9999 μF。
交流电流量程：0.1 A 至10 A（> 10 至20 A，30 秒开，10 分钟关）。>10.00 A 显示屏闪烁。>20 A ，显示OL（过载）。直流耦合。频率量程：45 Hz 至5 kHz 。
图3-9 图3-10
测量：在测量前，应先检测万用表两个表笔之间的内阻是否正常，如图3-8所
3-9所示，将两只表笔接
5Ω，并发出蜂鸣声。如图3-10所
OL，表明电路为
电压测量
选择接线端：将红色表笔接入电压端，将黑色表笔接至公共端。
（模拟指针显示） 模拟显示。
Auto Volts （自动
Auto（自动）
（手动） 仪表处于自动电压（Auto Volts） 功能。自动量程。仪表能自动选择可获得最高分辨率的量程。手动量程。用户自行设置量程。
+ 模拟指针显示极性
0L 输入值太大，超出所选量程。
LEAd 测试导线警示。当仪表的功能开关转到或转离A 档
接线端
图 2-1 图 3-1
测量电流
2
开关档位
3
测量功能
根据所感测到的低阻抗输入情况自动选择交流或直流电压。
测量：将表笔接至电阻两端，测量电阻。如图3-4所示，测量结果如图3-5所示。
图3-3 图3-4
通断性测试
图3-5
短路的一种方便而迅捷的方法。下面以测
测量时应使用正确的接线端、开关档位和量程。
用测量已知电压的方式确认仪表工作正常。如存有疑问，应将仪表送修。
切勿在仪表的接线端之间，或任何接线端和接地之间施加超过仪表上所标示的额定电压。
Fluke 289 数字万用表 说明书
使用 Fluke 289 数字万用表进行趋势记录与分析查明开关电路中的电源电压/稳定性应用技术文章测试功能实例研究工具：Fluke 289 DMM测试人：Gary Allen，产品验证工程师测试：通过 FlukeView Forms 记录随时间变化的电压趋势问题所在我们的测试工程师需要对一个设备电源插座 (EO) 处的交流电源开关稳定性进行检查。
在本实例研究中的被测试设备 (DUT) 中，交流电源通过若干个继电器连接到 EO，而这些继电器可能会产生可干扰内部测量的高阻抗连接并引起过热。
需要针对产品设计而切换交流电源以便测试极性，并对各个电路导体进行保护。
电气安全测试标准要求可将火线和中线反转，并能够单独断开和闭合中线和地线。
我们必须要确保继电器在正常工作负载下不会产生高阻抗。
提出的解决方法我们需要在交流电源线进入到设备之前（例如在墙壁插座处）对交流电源监视一段时间。
一旦建立了基准数据，随后就可以在 EO 处进行测量时对过程进行重复。
我们想在整个产品测试循环中将过程重复几次：一次是在开始时，一次是在过程中间，最后是在过程结束时。
这样，我们就可以对数据进行比较，并寻找因使用继电器而产生的总体性能下降或突然的不稳定性。
每个记录周期持续半个小时看上去是建立基础性能数据并对数据进行比较的一个良好开端。
步骤1. 对 Fluke 289 数字式万用表(DMM) 进行设置，以便在设备的电源进线处对交流电压（火线对中线电压）进行测量，每秒测量一次，共测量 30 分钟。
a. 选择 Vac。
b. 按 F2“Save”（保存）。
c. 选择“Record”（记录）（必要时使用箭头键进行移动，直到选择了“Record”，然后按F1）。
d. 使用箭头键选择“Set SampleInterval”（设置采样间隔），然后按“Edit”（编辑）(F1)。
i. 使用箭头键设定 1 秒的记录间隔，然后按“OK”(F1)。
e. 使用箭头键选择“SetDuration”（设置持续时间），然后按“Edit”（编辑）(F1)。
多功能万用表Fluke289使用说明

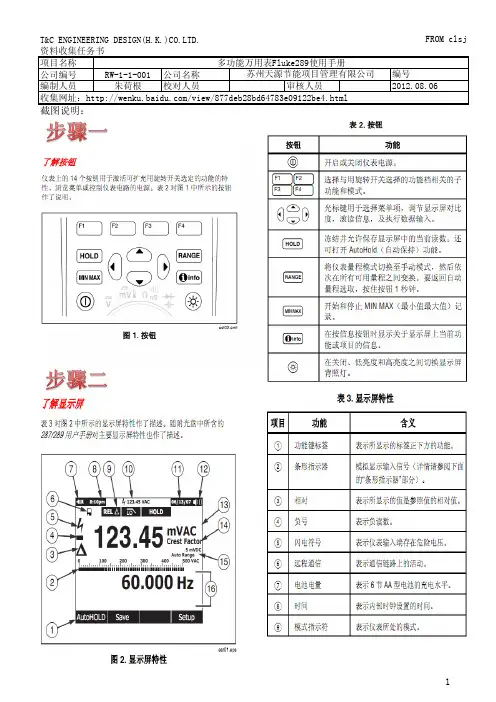

T&C ENGINEERING DESIGN(H.K.)CO.LTD.资料收集任务书项目名称公司编号RW-1-1-001公司名称编制人员朱荷根校对人员审核人员收集网址：/view/877deb28bd64783e09122be4.html苏州天源节能项目管理有限公司编号2012.08.06FROM clsj多功能万用表Fluke289使用手册1、利用低输入阻抗进行交流电压测量（输入阻抗是指一个电路输入端的等效阻抗。
