邵氏硬度对照表
塑胶邵氏硬度测量与常见硬度对照表

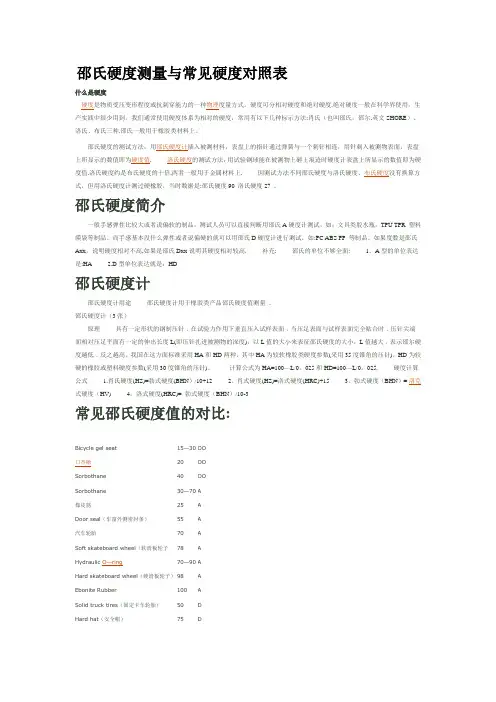

邵氏硬度测量与常见硬度对照表什么是硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度.绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法:肖氏（也叫邵氏，邵尔,英文SHORE）、洛氏、布氏三种.邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值. 洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值.洛氏硬度约是布氏硬度的十倍,两者一般用于金属材料上. 因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是:邵氏硬度90 洛氏硬度27 。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如:PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高,如果是邵氏Dxx说明其硬度相对较高. 补充: 邵氏的单位不够全面: 1。
A型的单位表达是:HA 2.D型单位表达就是：HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计（3张）原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
计算公式为HA=100—L/0。
025和HD=100—L/0。
PVC硬度P和邵氏硬度A对照表

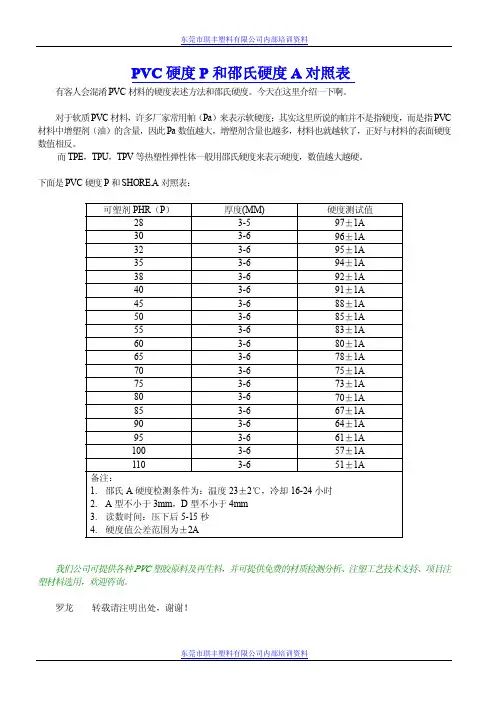

东莞市琪丰塑料有限公司内部培训资料PVC硬度P和邵氏硬度A对照表有客人会混淆PVC材料的硬度表述方法和邵氏硬度。
今天在这里介绍一下啊。
对于软质PVC材料，许多厂家常用帕（Pa）来表示软硬度；其实这里所说的帕并不是指硬度，而是指PVC 材料中增塑剂（油）的含量，因此Pa数值越大，增塑剂含量也越多，材料也就越软了，正好与材料的表面硬度数值相反。
而TPE，TPU，TPV等热塑性弹性体一般用邵氏硬度来表示硬度，数值越大越硬。
下面是PVC硬度P和SHORE.A对照表：可塑剂PHR（P）厚度(MM)硬度测试值283-597±1A303-696±1A323-695±1A353-694±1A383-692±1A403-691±1A453-688±1A503-685±1A553-683±1A603-680±1A653-678±1A703-675±1A753-673±1A803-670±1A853-667±1A903-664±1A953-661±1A1003-657±1A1103-651±1A备注：1.邵氏A硬度检测条件为：温度23±2℃，冷却16-24小时2.A型不小于3mm，D型不小于4mm3.读数时间：压下后5-15秒4.硬度值公差范围为±2A我们公司可提供各种PVC塑胶原料及再生料，并可提供免费的材质检测分析、注塑工艺技术支持、项目注塑材料选用，欢迎咨询。
罗龙转载请注明出处，谢谢！东莞市琪丰塑料有限公司内部培训资料。
邵氏A、C、D硬度对照表
邵氏硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据，90度及以上的用邵氏D硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A硬度计还是用邵氏D硬度计来进行测试。
一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充:邵氏的单位不够全面:1.A型的单位表达是:HA2.D型单位表达就是:HD邵氏A、C、D硬度对照表邵氏硬度D邵氏硬度C邵氏硬度A聚合物种类90硬塑8683中等硬度塑胶807774706595 6093 98 软塑5589 96 5080 94 4270 90 3865 86 橡胶 3557 85 3050 80 2543 75 2036 70 1527 60 1221 50 1018 40 815 30 6.511 20 48 10 HA 和HD 的原理是一样的，都是在标准条件一将标准的压针压入标准试样的表面，考察压入的深度来衡量试样的硬度。
邵氏硬度及其A与D转换表
邵氏硬度及其A与D转换表硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围，90度以下的用邵氏A硬度计测试，并得出数据，90度及以上的用邵氏D硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A硬度计还是用邵氏D硬度计来进行测试。
一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D 硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充:邵氏的单位不够全面:1.A型的单位表达是:HA2.D型单位表达就是:HD邵氏A、C、D硬度对照表邵氏硬度 D邵氏硬度 C邵氏硬度 A聚合物种类90硬塑868380中等硬度塑胶7774 70 65 95 60 9398 软塑 55 8996 50 8094 42 7090 38 6586 橡胶 35 5785 30 5080 25 4375 20 3670 15 2760 12 2150 10 1840 8 1530 6.5 1120 4 8 10。
邵氏硬度和布氏硬度对照表

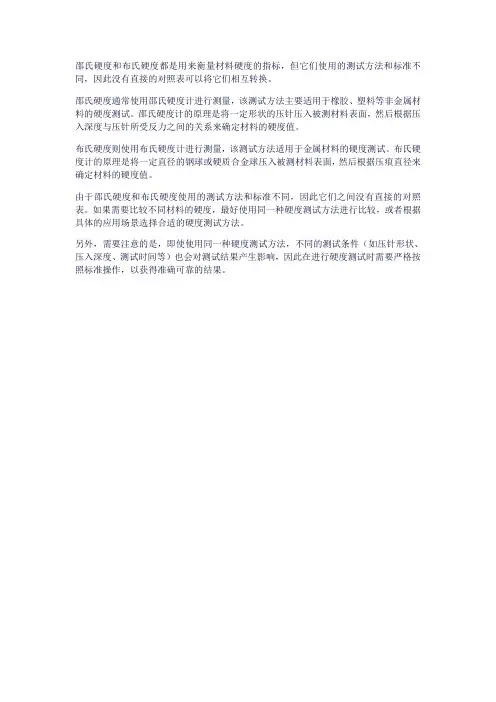

邵氏硬度和布氏硬度都是用来衡量材料硬度的指标，但它们使用的测试方法和标准不同，因此没有直接的对照表可以将它们相互转换。
邵氏硬度通常使用邵氏硬度计进行测量，该测试方法主要适用于橡胶、塑料等非金属材料的硬度测试。
邵氏硬度计的原理是将一定形状的压针压入被测材料表面，然后根据压入深度与压针所受反力之间的关系来确定材料的硬度值。
布氏硬度则使用布氏硬度计进行测量，该测试方法适用于金属材料的硬度测试。
布氏硬度计的原理是将一定直径的钢球或硬质合金球压入被测材料表面，然后根据压痕直径来确定材料的硬度值。
由于邵氏硬度和布氏硬度使用的测试方法和标准不同，因此它们之间没有直接的对照表。
如果需要比较不同材料的硬度，最好使用同一种硬度测试方法进行比较，或者根据具体的应用场景选择合适的硬度测试方法。
另外，需要注意的是，即使使用同一种硬度测试方法，不同的测试条件（如压针形状、压入深度、测试时间等）也会对测试结果产生影响，因此在进行硬度测试时需要严格按照标准操作，以获得准确可靠的结果。
邵氏硬度A值D值
邵氏硬度A与D的区别及换算关系
邵氏硬度A通常用来测量软塑料或橡胶，邵氏硬度D用来测量硬塑料或硫化橡胶。
A硬度计压针的形状是圆台形的，D硬度计压针的形状是圆锥形的。
A表和D表硬度数值测试方法不同，通常是无法换算的，一般邵氏硬度90A以下的材料以A来计量硬度，而高于90A的材料用D表来测量硬度。
有两种近似的换算关系如下：
1、 D=A-50 ；
2、A=0.173D+86.58.
以上两种换算方法只能得到近似的硬度换算值，要获取准确的硬度，建议还是对软塑料用A表，硬塑料用D表来测试。
附：其他特殊的硬度表示方式：
1.邵氏硬度C.主要用于测量硬度低于邵氏硬度A0度以下的超软材料，一些吸油性好的热塑性橡胶改性材料TPR,TPE就可以做到邵氏硬度A0以下硬度。
2.邵氏硬度W.729的邵氏硬度W：主要用于测定含有发泡剂制成的橡胶、塑料微孔材料硬度.
3.PVC软胶硬度P.P是PHR的缩写，P的数值指的是PVC中增塑剂的百分含量。
一般增塑剂含量越高，则PVC软胶的硬度越低。
维氏硬度和邵氏硬度对照表
维氏硬度和邵氏硬度是两种不同的硬度测量方法，它们之间的换算关系并不是简单的线性关系，因此没有一个固定的对照表。
维氏硬度（Vickers hardness）是一种在金属和陶瓷等材料中广泛使用的硬度测量方法，它是用一个相对面间夹角为136度的金刚石正棱锥体压头，在规定载荷F作用下压入被测试样表面，保持定时间后卸除载荷，测量压痕对角线长度d，进而计算出压痕表面积，最后求出压痕表面积上的平均压力，即为金属的维氏硬度值，用符号HV表示。
邵氏硬度则是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A、D两种，分别代表不同的硬度范围。
邵氏A硬度计的量程是0-100HA，邵氏D硬度计的量程是0-100HD。
虽然维氏硬度和邵氏硬度都是衡量材料硬度的标准，但由于它们的测量原理和应用范围不同，因此不能直接进行换算。
如果需要比较两种不同硬度标准下的材料硬度，需要查阅相关的换算公式或者参考特定的行业标准。
请注意，具体的换算公式可能因材料类型和测试条件的不同而有所差异。
因此，在实际应用中，建议查阅相关的专业文献或咨询专业人士以获取准确的换算方法和结果。
邵氏A、C、D硬度对照表
邵氏硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度 是指用邵氏硬度计测出的值的读数，它的单位是“度”，其描述方法分A 、D 两种，分别代表不同的硬度范围，90度以下的用邵氏A 硬度计测试，并得出数据，90度及以上的用邵氏D 硬度计测试并得出数据，所以，一般来讲对于一个橡胶或塑料制品，在测试的时候，测试人员能根据经验进行测试前的预判，从而决定用邵氏A 硬度计还是用邵氏D 硬度计来进行测试。
一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A 硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D 硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx ，说明硬度相对不高，如果是邵氏Dxx 说明其硬度相对较高。
补充:邵氏的单位不够全面:1.A 型的单位表达是:HA2.D 型单位表达就是:HD邵氏A 、C 、D 硬度对照表邵氏硬度 D邵氏硬度 C 邵氏硬度 A 聚合物种类 90硬塑8683中等硬度塑胶 807774706595 60 93 98 软塑5589 96 5080 94 4270 90 3865 86 橡胶3557 85 3050 80 2543 75 2036 70 1527 60 1221 50 1018 40 815 30 6.511 20 48 10HA 和HD 的原理是一样的，都是在标准条件一将标准的压针压入标准试样的表面，考察压入的深度来衡量试样的硬度。
