道岔精调作业指导书
道岔作业指导书
一、道岔作业指导书项目名称道岔检查作业适用范围线路因列车运行，气候变化等影响引起的道岔设备疲劳、局部零件损坏、导致轨道几何尺寸超限、或例行周期性的静态设备检查。
人员要求必须具有中级工及以上职业等级，经过铁路局组织的岗位实作专项培训合格，熟悉工务维修的工作性质和任务，了解铁路线路设备的构造，掌握铁路线路的基本知识，胜任本职工作。
注意事项 1.量具必须检验合格，正确使用量具，测量准确。
2.按照标准填写记录本，并准确勾画和记录设备病害。
3.准确判读图纸，并现场准确找出设备病害原因，并能正确分析。
4.设备检查必须要有专人防护，来车及时下道、列队迎车。
5.工具随人下道，不侵限；无损伤和碰伤。
6.恶劣天气，瞭望困难应停止检查。
作业工具道尺支距尺弦绳板尺钢卷尺扭力矩扳手塞尺作业前准备工作 1.按规定设好防护，并做好记录。
2.用道尺调头测量，检查道尺水平精度，校核误差在0.2mm以内。
道岔作业作业过程与质量验收 1.测量规向、高低。
从道岔岔前开始，确定道岔外直基本轨为基准股。
在基本股对应钢轨布置弦绳，受用钢板尺测量，在钢轨非作用边检查轨向，在钢轨顶面检查高低。
使用普通弦绳时，将板厚设定为20mm，弦绳长设定为为20m。
高低：用10m弦绳，方向用40m弦绳并与目视相结合，每一根轨木记录数据。
2.测量轨距、水平时，须使用道尺采取逐根测量的方式进行，在道岔转辙部分检查时，直股检查完毕后，将道岔转向曲股，并对曲股进行检查，对应岔枕编号进行记录。
轨距、水平检查须检查道岔及前后100m线路，并将几何尺寸超限地点记录在检查本中。
3.使用塞尺检查道岔尖轨、心轨及各部分顶铁密贴情况，绝缘接头状态等。
4.使用支距尺检查道岔支距，使用塞尺、1m平直尺检查焊缝平直度，使用扭力矩扳手检查扣件力矩，必要时使用5m卷尺检查道岔框架尺寸、尖轨断面及降低值、尖轨光带。
5.检查滑床板密贴情况；检查各类螺栓缺少、松动情况；检查铁垫板或橡胶垫板、橡胶垫片磨损、缺少情况；检查岔枕失效、空吊情况。
道岔检查作业指导书
气
泡
使用卷尺测量岔枕位置及间距偏差，使 局
用宽度尺测量限位器两侧间隙偏差。
中
人工巡查道岔各部位联结零件状态是 否完好、各标识是否清晰。
人员撤出栅栏外，同时清点确认材料工 具齐全。作业负责人通知现场防护员撤 除防护后，通知驻站（所）联络员办理 开通线路手续。
正确
不正确
位 置 不 正 确
钢 板 尺 检 查
短心轨、心轨轨底与台板、心轨轨腰与
顶铁、叉跟尖轨轨腰与顶铁间隙。
作
位
业
用尖轨降低值测量仪检查尖轨相对基
置
过
本轨、心轨各控制断面相对翼轨降低。 正
程
值。 使用卡钳、钢板尺测量转辙器部分最小
确
轮缘槽、尖轨、心轨各牵引点处开口值。
使用钢轨轮廓仪测量顶面轮廓，使用扭
力扳手检查各螺栓扭矩，使用准直仪测
量道岔纵向位移。
位 置 错 误
气 泡 不 居 中
安全风险提示

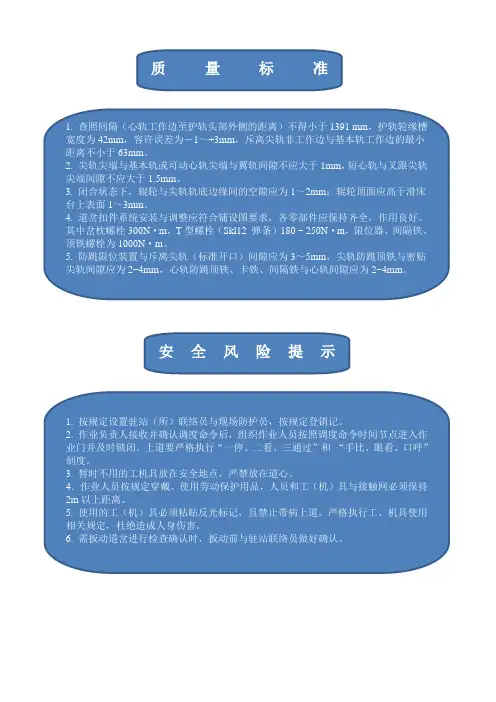

1. 按规定设置驻站（所）联络员与现场防护员，按规定登销记。 2. 作业负责人接收并确认调度命令后，组织作业人员按照调度命令时间节点进入作 业门并及时锁闭。上道要严格执行“一停、二看、三通过”和 “手比、眼看、口呼” 制度。 3. 暂时不用的工机具放在安全地点，严禁放在道心。 4．作业人员按规定穿戴、使用劳动保护用品，人员和工（机）具与接触网必须保持 2m 以上距离。 5. 使用的工（机）具必须粘贴反光标记，且禁止带病上道。严格执行工、机具使用 相关规定，杜绝造成人身伤害。 6. 需扳动道岔进行检查确认时，扳动前与驻站联络员做好确认。
质
量
标
准
1. 查照间隔（心轨工作边至护轨头部外侧的距离）不得小于 1391 mm，护轨轮缘槽 宽度为 42mm，容许误差为－1～+3mm，斥离尖轨非工作边与基本轨工作边的最小 距离不小于 63mm。 2. 尖轨尖端与基本轨或可动心轨尖端与翼轨间隙不应大于 1mm，短心轨与叉跟尖轨 尖端间隙不应大于 1.5mm。 3. 闭合状态下，辊轮与尖轨轨底边缘间的空隙应为 1～2mm；辊轮顶面应高于滑床 台上表面 1～3mm。 4. 道岔扣件系统安装与调整应符合铺设图要求，各零部件应保持齐全，作用良好。 其中岔枕螺栓 300N·m，T 型螺栓（Skl12 弹条）180 ~ 250N·m，限位器、间隔铁、 顶铁螺栓为 1000N·m。 5. 防跳限位装置与斥离尖轨（标准开口）间隙应为 3～5mm，尖轨防跳顶铁与密贴 尖轨间隙应为 2~4mm，心轨防跳顶铁、卡铁、间隔铁与心轨间隙应为 2~4mm。
道岔检查作业指导书
道岔检查作业指导书 Prepared on 22 November 2020一、适用范围、线路、曲线、道岔因列车运行、施工或气候影响等原因发生的轨道几何尺寸、结构等病害进行的静态检查；、动态添乘不良处所的静态复核。
二、作业流程、工具准备：电子道尺、弦线、塞尺、1m钢直尺、150mm直钢尺。
上道前应对当天使用的工机具进行检查，确保性能良好，上之能用，不能影响作业进度。
、人员安排：工区工长在班前点名时，明确人员分工、职责。
主要包括检查负责人：负责检查线路几何尺寸、高低、方向、道岔转辙器及可动心辙叉情况；检查记录人：负责将现场检查数据填写在道岔检查记录本上；检查配合人员：负责调查焊缝平顺情况、轨枕空吊板、扣件调查等工作；现场防护员：负责防护工作。
、进入工作门：工区工长根据作业地点，在车站登记申请领取最近防护栅栏工作门的钥匙，在得到封锁调度命令后，对人员、工具清点确认无误，进入工作门。
、检查内容：⑴道岔轨道几何尺寸；道岔静态几何尺寸容许偏差管理值注：①支距偏差为实际支距与计算支距之差。
②导曲线下股高于上股限值，作业验收为0mm，计划维修为2mm，临时补修为3mm。
③特殊道岔的轨距及其它结构允许偏差按设计图办理。
⑵道岔支距以及道岔基本轨的矢度变化情况（用电子道尺、FAKOP弦线、塞尺测量）；⑶扣件密贴情况（塞尺测量）；扣件扭力矩（扭力矩扳手测量）；检查人：⑷转辙器检查：⑸可动心辙叉检查：检查记录：记录在专用的检查记录本上。
、出工作门：作业完毕下道前，检查负责人对人员、机工具及材料进行清点，确认下道人员、机工具及材料数量无误，施工现场无遗留物品后撤离现场，撤出防护栅栏后，锁闭工作门。
通知驻站联络员申请销点，按规定在施工封锁开通确认表签认。
三、作业方法、单开道岔检查道岔的手工检查方法分精细检查和重点检查。
精细检查时要求每根岔枕检查，重点检查是按要求位置检查。
这里介绍的是重点检查内容。
1．轨距、水平检查位置基本原则：先直后曲，顺时针行走。
道岔大机精调作业指导书
附件6道岔大机精调作业指导书一、基本要求：道岔大机按3遍大机精调的方式进行：第1遍大机起道量不超过35mm、第2遍大机起道量不超过25mm，第3遍大机起道量不超过20mm。
二、准备工作：放散、锁定完毕、道碴饱满、零配件齐全扭力达标、测量数据按5m 点放样完毕。
三、作业步骤按照人工轨距、各部密贴调整→岔区精测→第1遍道岔大机精确作业（单机两捣一稳方式）→卸砟、匀砟（视石砟状态）→线路精测精调→第2遍大机精确作业（单机两捣一稳方式）→卸砟、匀砟（视石砟状态）→线路精测精调→第3遍大机精确作业（单机两捣一稳方式），人工轨距、各部间隔密贴调整必须在最后一遍大机精调前完成。
四、质量控制标准1．道岔大机第一遍作业完成后标高预留30～50mm，中线控制在10mm以内，道岔大机第二遍作业完成后，标高预留20～30mm，中线控制在5mm以内。
道岔大机第三遍作业完成后，标高预留0～-10mm，中线控制在3mm以内。
2．轨道几何尺寸五、质量控制措施1．在施工安排上尽量安排两台道岔大机分开作业，每台大机负责一个岔区单元，夹持时间不低于0.8s。
道岔捣固车作业按先直股、后曲股的方式，转辙机部位加强一捣，作业中辙叉部位曲股辅助起道由各人工精调单位指导施工人员完成。
2．测量数据应至少包含岔区两端各不少于200m范围，确保岔区严格按设计资料保持平纵断面。
3．采用分层起道，严格按照设计起拨道量进行作业。
按5m进行放样、控制起拨道量。
4．道岔捣固同时对直股轨枕头进行夯拍。
5．道岔捣固车线路上作业不得少于200m。
遇道岔外方200范围内有缓和曲线或竖曲线时应纳入道岔单元管理，道岔大机应覆盖缓和曲线或竖曲线。
线路捣固车作业时应尽量靠近道岔。
线路捣固车与道岔捣固车的起始点、结束点均应做好标记，当进入已被作业过的线路时，必须确认是否需要修改起拨道量，防止起道过高。
6．电务转辙设备待三遍大机捣固完成后再联系电务部门安装调试。
道岔组装与定位作业指导书.
道岔组装与定位作业指导书一、施工预备1技术预备〔1〕依据设计图纸，了解每组道岔的类型、具体里程位置、方向及开向。
〕依据无佛道岔铺设技术要求，生疏把握《客运专线无佛道岔铺设技术条件》〔2中无酢道岔铺设及检验要求，生疏《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕。
2材料要求43 kg/m 钢轨、支撑丝杆、润滑油、40 mmX40 mmX3 mm 钢板垫片〔中部为凹形〕、轨距拉杆、20m 吊轨扁担梁3 主要机具设备汽车吊、手摇式起道机、内燃电动扳手、移位台车、螺杆调整器、侧向固定装置、精测小车、电子道尺、支距尺、塞尺、全站仪、水准仪等二. 施工工艺道岔到场后，通过道岔移位台车将道岔移至道岔铺设位置上，然后进展初调、精调固定，具体步骤：测量放样-道岔移位台车安装 T 道岔分段吊装纵移就位-连接长、短岔枕-安装螺杆调整器-道岔移位台车撤除-道岔初调-地锚钻孔-道床板钢筋 T 道岔精调一安装岔枕支撑丝杆及轨排固定地锚锚固-道床板模板安装一＞二次精调 T 安装侧向固定支架。
1 测量放样无酢轨道道岔测量包括道岔位置测量和道岔内部线路几何形位测量。
无祚轨道道岔区测量，以CPIII 掌握点为基准，依据站场设计图进展道岔区掌握桩测量，确认无误后进展道岔桩位放样，形成无酢轨道道岔区测量基标网。
站场内的各组无酢道岔宜一次测试完成，并复核道岔间的相互位置，误差的调整应在站线中消退。
在水硬性支承层或钢轨混凝土底座上定位出道岔岔心、岔首、岔尾中心桩, 以及道岔前后50〜100m 范围内测放线路中线桩。
掌握点测设：（1）道岔中心掌握桩宜与站线轨道同时测设，误差调整应在站线测量中消退。
（2）应在道岔始端、道岔中心、道岔终端亡股和侧股的两侧位置及道岔前后50〜100m 范圉内设置掌握基桩，距线路中线的距离应为3〜4m,按坐标直接测设。
〕掌握基桩的测量方法和精度要求〔3① 按CPIII 基桩掌握前方交会法施测，测量的主要技术要求应符合《客运专线无酢轨道铁路工程测量暂行规定》〔铁建设[2023] 189 号〕表3. 1. 1,表3. 1. 2 -2,表3. 2.4 条的规定，并按第3. 2.5 条的规定进展平羌〔安排调整误差〕。
道岔安装调试作业指导书
道岔安装调试作业指导书(总14页) -本页仅作为预览文档封面，使用时请删除本页-道岔安装调试作业指导书目录1.适用范围 --------------------------------------------------------------------- 错误!未定义书签。
2.作业准备 --------------------------------------------------------------------- 错误!未定义书签。
3.技术要求 --------------------------------------------------------------------- 错误!未定义书签。
4.操作程序及工艺流程----------------------------------------------------- 错误!未定义书签。
5.操作要求 --------------------------------------------------------------------- 错误!未定义书签。
6.劳动组织 --------------------------------------------------------------------- 错误!未定义书签。
7 材料要求 -------------------------------------------------------------------- 错误!未定义书签。
8 设备机具配置-------------------------------------------------------------- 错误!未定义书签。
9.质量控制及检验 ----------------------------------------------------------- 错误!未定义书签。
10.安全及环保要求---------------------------------------------------------- 错误!未定义书签。
道岔整道作业指导书
道岔整道作业指导书1适用范围道岔整道作业2施工准备主要机具：道尺、起道机、手提电镐、道镐、撬棍。
作业条件了解列车运行和调车作业情况，设专人瞭望防护。
与电务有关时，必须有电务人员参加。
影响道岔使用时，事先在行车设备检查登记薄内登记，经车站签认，事后经有关人员试验良好，消除登记。
起道量为41～100毫米时，应办理减速施工手续，用减速信号防护，放行列车时限速不超过每小时25公里。
限速列车的时间、次数、速度由施工单位决定。
起道量超过100毫米时，应办理封锁施工手续，设置停车信号防护，放行列车时限速不超过每小时15～25公里。
限速列车的时间、次数、速度由施工单位确定。
限速放行列车时，起道顺坡应不少于200倍，轨枕下道碴应串实，轨枕盒内道碴应不少于三分之一。
不限速放行列车时，起道临时顺坡应不少于200倍，收工时应不少于400倍，轨枕下道碴捣固坚实，轨枕盒内填满道碴。
起道地点要有足够的道碴。
全面起道，应有起道标高，按标准起道。
2.2.9作业允许一处连续起下不超过五个枕木头的道钉（60公斤钢轨地段，改道有困难时，允许一处连续起下不超过七个枕木头上的道钉）。
来车钉不齐道钉时，允许每隔两根枕木有一个枕木头上不钉道钉。
33.2 根据工艺流程图描述。
3.2.1 道岔改道时，先拨（或改）正直向的基本股，以此股为基本股，改正直向轨距和导曲线支距，然后改正侧向轨距。
量轨距与划撬：用道尺从岔前岔后量轨距，除量轨距变化外，其他处每2～3根岔枕量一下，划改道撬；用支距尺逐点量导曲线支距，划改正符号；尖轨中间轨距不良时，应查明原因，如基本轨有硬弯，尖轨有旁弯，尖轨与基本轨不密贴，连接杆长度不合标准，曲股基本股曲折点的弯折尺寸不合标准，尖轨与基本轨有肥边等，通过相应整修消除；护轮轨轮缘槽宽度，一般应比44mm小1～2毫米，护轮轨轮缘宽度与翼轮轮缘槽宽度之和，一般应比87mm大1～3毫米，如轮缘槽尺寸不合适，应同时进行调整，使轨距有一定的容许误差。
S700K道岔检修作业指导书
图一
明确检修作业负责人、室内外防护员、作业时间、地点、检修分工及要求和安全预想等。
图二道岔方正（ab间距离与cd间距离相差不大于
图四（左图为尖1的测量方法，右图为其它各牵引点测量方法）二是各点锁闭量是否符合标准（图五左图）：
三是用塞尺检查密贴间隙（图五右图）：
图五（左为锁闭量测量方法——锁钩与锁闭杆凸台相重叠距离，右为
塞尺检查密贴）
四是不同厚度的试验棒（铁）检查道岔密贴（图六左图）
图六（左为试验棒检查道岔密密贴，右为密检器接点接触深度）五是完成相关电特性测试。
图七（左为顶铁间隙检查，右为辊轮间隙检查）
⒐在检修的同时，对各杆件、活动部位和滑床板等清扫、检查老伤裂纹并进行注油。
