电线的损耗系数
输电线路损耗
输电线路损耗1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1) 单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ù(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3）负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料，还在有大量的运行资料。
有些运行资料是很难取得的。
另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。
电缆电路功率损耗计算
电缆电路功率损耗计算公式：电流等于电压除以电阻：I=U/R功率等于电压与电流的乘积：P=U×I=U×U×IDb危化简大数字的计算，采用对数的方式进行缩小计算：db=10log p 电缆电阻等于电阻率与电缆长度的积再比上电缆的截面积电阻率的计算公式为：ρ=RS/Lρ为电阻率----常用单位是Ω.mS 为横截面积----单位是㎡R 为电阻值----单位是ΩL 是导线长度----单位是 M电缆选择的计算顺序例：允许损耗为 Xdbx=10log p计算所损耗的功率p（1）p=U×U/R根据额定功率与额定电压计算负荷的等效电阻（2）计算整个电路的电流I=(p额—p负)/R负（3）根据电流与损耗功率决定电缆电阻P=I×I×R(5) 根据电阻率与长度决定电缆截面积ρ=RS/L电阻率请询问电缆厂家几种金属导体在20℃时的电阻率已知电缆长度，功率，电压，需要多粗电缆电压380V，电压降7％，则每相电压降=380×0.007/2=13.3V功率30kw，电流约60A，线路每相电阻R=13.3/60=0.2217Ω长度1000M，电阻0.2217铝的电阻率是0.0029，则电缆截面S=1000×0.0029/0.2217=131㎜ 2 铜的电阻率是0.0017，则电缆截面S=1000×0.0017/0.2217=77㎜ 2由于电机启动电流会很大，应选用150㎜2以上的铝缆或95㎜2以上的铜缆电压降7％意味着线路损耗7％这个损耗实际上是很大的。
如果每天使用8小时一月就会耗电500度，（农电规程中电一年就是6000度。
压380V的供电半径不得超过500米）电缆选型表基本含义：H—电话通信电缆 Y—实心聚氯乙烯或聚乙烯绝缘 YF—泡沫聚烯轻绝缘 YP—泡沫/实心皮聚烯轻绝缘 V—聚乙烯 A—涂塑铝带粘接屏蔽聚乙烯护套 C—自承式 T—石油膏填充 23—双层防腐钢带线包铠装聚乙烯外被层 33—单层细钢丝铠装聚乙烯外被层 43—单层粗钢丝铠装聚乙烯外被层 53—单层钢丝带皱纹纵包铠装聚乙烯外被层 553—双层钢带皱纹纵包铠装聚乙烯外被层。
三相电缆线损计算
三相电缆线损计算三相电缆线损计算是指通过对三相电缆系统中的电压、电流和功率的测量，计算电缆线上的电能损耗。
电缆线损一般由电线电缆的电阻、电感和电容等因素引起，其结果是电能转化为热能的损耗。
线损计算对于电力系统运行和设计非常重要，可以评估电网的效率和稳定性。
1.确定线路参数：包括电压、电流和频率等参数，要根据具体情况进行测量或从技术资料中查找。
2.测量电压和电流：通过使用合适的电压表和电流表等仪器进行测量，获取电线上的电压和电流数值。
3. 计算有功功率：有功功率是电能转化为做功（如照明、电动机运转等）的功率。
计算公式为：P = √3 * U * I * cosθ，其中P为有功功率，√3为三相系统的系数，U为电压，I为电流，cosθ为功率因数。
4.计算视在功率：视在功率是电线上实际消耗的总功率，包括有功功率和无功功率。
计算公式为：S=√3*U*I，其中S为视在功率。
5.计算无功功率：无功功率是电能在电力系统中来回传输然后再返回电源的功率，它不做有用功。
计算公式为：Q=√(S^2-P^2)，其中Q为无功功率。
6.计算线损功率：线损功率是电线上的电能损耗功率。
计算公式为：W=S-P，其中W为线损功率。
7.计算线损率：线损率表示电线上的损耗与送出的功率之间的比率。
计算公式为：L=(W/S)*100%。
8.分析结果：根据计算结果，评估线损率是否在合理范围内。
如果线损率过高，可能需要查找原因并采取相应的措施，如更换电线、调整电压等。
在三相电缆线损计算中，还可以考虑其他因素，如电缆长度、电缆材料的电阻和电感等，以提高计算的准确性。
总之，三相电缆线损计算是电力系统中重要的一环，可以帮助评估电网的效率和稳定性。
通过测量和计算电压、电流和功率等参数，可以得到电线上的线损功率和线损率，以此来分析和改进电力系统。
线路损耗公式及计算
线路损耗公式及计算
线路损耗的计算公式取决于具体的电力系统和线路类型。
以下是一些常见的计算方法：
1. 铜损公式：ΔP1=I²R1
其中，ΔP1为铜损，I为线路电流，R1为线路电阻。
2. 铝损公式：ΔP2=I²R2
其中，ΔP2为铝损，I为线路电流，R2为线路电阻。
3. 导线截面选择计算：I=P/U
其中，I为线路电流，P为输送功率，U为电压。
根据线路电流和所需的安全余量，选择合适的导线截面。
4. 变压器损耗计算：
a. 有功损耗：ΔP=P0+Kt*P1
其中，ΔP为有功损耗，P0为铁损，P1为铜损，Kt为负载系数。
b. 无功损耗：ΔQ=Q0+Kt*Q1
其中，ΔQ为无功损耗，Q0为空载无功损耗，Q1为负载无功损耗，Kt为负载系数。
5. 线路电压降计算：ΔU=I*R
其中，ΔU为电压降，I为线路电流，R为线路电阻。
这些公式只是线路损耗计算的一部分，具体的计算方法和参数取
值应根据实际情况而定。
同时，这些公式仅适用于稳态条件下的计算，对于暂态过程和动态过程的线路损耗计算，需要采用更为复杂的方法和模型。

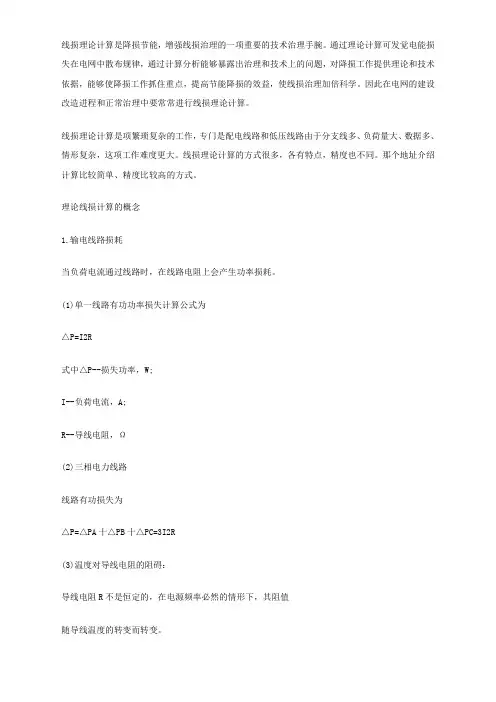

线路损耗及电阻计算公式
线损理论计算是降损节能，增强线损治理的一项重要的技术治理手腕。
通过理论计算可发觉电能损失在电网中散布规律，通过计算分析能够暴露出治理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损治理加倍科学。
因此在电网的建设改造进程和正常治理中要常常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，专门是配电线路和低压线路由于分支线多、负荷量大、数据多、情形复杂，这项工作难度更大。
线损理论计算的方式很多，各有特点，精度也不同。
那个地址介绍计算比较简单、精度比较高的方式。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率，W;I--负荷电流，A;R--导线电阻，Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的阻碍：导线电阻R不是恒定的，在电源频率必然的情形下，其阻值随导线温度的转变而转变。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是转变的;另外;负载电流通过导线电阻时发烧又使导线温度升高，因此导线中的实际电阻值，随环境、温度和负荷电流的转变而转变。
为了减化计算，通常把导线电阴分为三个分量考虑：1)大体电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数，铜、铝导线a=0.004;tP--平均环境温度，℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部份。
电线损耗取值范围
电线损耗取值范围电线损耗是指电线在传输电流过程中所产生的能量损耗。
电线损耗是一个普遍存在的问题，对于电力输送和电能利用效率有着重要影响。
本文将介绍电线损耗的取值范围以及相关影响因素。
电线损耗的取值范围在理论上是0到无穷大。
在理想情况下，电线是完全导电的，不会产生任何损耗。
然而，在实际应用中，由于电线材质、长度、截面积等因素的影响，导致电线存在一定的电阻，从而产生能量损耗。
电线材质是影响电线损耗的主要因素之一。
不同材质的电线具有不同的电阻特性，导致不同的电线损耗。
一般来说，铜是常用的导线材料，具有较低的电阻，因此损耗较小。
而铝是另一种常用的导线材料，虽然价格较低，但其电阻较大，导致损耗相对较大。
电线的长度也会对电线损耗产生影响。
电线长度越长，电阻越大，损耗也就越大。
因此，在电力输送过程中，为了减小电线损耗，需要尽量缩短输电距离，减小电线长度。
电线的截面积也是影响电线损耗的重要因素。
截面积越大，电流通过的面积就越大，电阻就越小，损耗也就越小。
因此，在设计电线时，应该根据需要的电流大小选择合适的电线截面积，以减小电线损耗。
除了以上因素，温度也会对电线损耗产生影响。
在电流通过电线的过程中，电线会受到电阻产生的热量影响，从而导致电线温度升高。
当电线温度升高时，电阻会增加，损耗也会增加。
因此，在高温环境下，电线损耗会更大。
电线损耗是一个不可忽视的问题。
在实际应用中，需要根据电线材质、长度、截面积等因素合理选择电线，以减小电线损耗。
此外，定期检查和维护电线的状态，保持电线的良好工作状态也是减小电线损耗的重要措施。
只有充分理解和掌握电线损耗的取值范围和影响因素，才能更好地提高电力输送效率，节约能源，减少资源浪费。
线路损耗计算公式
线损就是电阻消耗的电压或电能，电线的截面积和长度决定电阻的多少，电流决定电压或电能损失的多少，通过的电流越大，电压损失越多，电能损失越大，通过的时间越长，电能损失越多，
比入你的用电：
电阻公式：
R＝xx
通过5KW三相负荷时，电流约为9A
电压损失U损=IR=9X0.4=3.6V
电量损失P=I2R=9X0.4=32.4W(I2是平方)
一天的电能损失W=32.4WX24=778W.H=0.778度
通过10KW三相负荷时，电流约为18A
电压损失U损=IR=18X0.4=7.2V
电量损失P=I2R=18X0.4=130W
一天的电能损失W=130WX24=3120W.H=3.12度
通过20KW三相负荷时，电流约为36A
电压损失U损=IR=36X0.4=14.4V
电量损失P=I2R=36X0.4=518.4W
一天的电能损失W=518.4WX24=12440W.H=12.44度
以上说明：
电度数的增加线损也随之增加，负荷越大，损失越大。
电流增加1倍、电压损失增加1倍，电量损失或电能损失近似的是增加4倍。
你讲的5000度的线损是400度，100度的线损是800度，在负荷不变的情况下是正确的，负荷改变的情况下就不是了。
因为电流增加或减少1倍，电能损失近似的是增加或减少4倍。
作为用户，要减少电能损失，惟一的就是要减少线的长度和增加截面积。
铝线与铜线的电损率
铝线与铜线的电损率
铝线和铜线的电损率受多种因素影响，包括导线截面积、长度、环境温度、电流密度、负载特性等。
一般来说，铝线的电损率比铜线高，这是因为铝线的电阻率比铜线高，而电阻率越大，电损率就越高。
根据文献报道，在相同的条件下，铝线的电损率大约是铜线的1.5倍左右。
具体数值还要根据实际情况来确定，因为不同的应用场景和设计参数可能会对电损率产生不同的影响。
铝线和铜线的电损率受多种因素影响，以下是一些主要的影响因素：
1. 导线截面积：导线截面积越大，电损率越低。
2. 导线长度：导线长度越长，电损率越高。
3. 环境温度：温度越高，电损率越高。
4. 电流密度：电流密度越大，电损率越高。
5. 负载特性：负载特性也会影响电损率，例如，如果负载是恒定电流，电损率相对较低，而如果负载是脉冲电流，电损率会更高。
根据以上因素的不同组合，铝线和铜线的电损率可能会有所不同。
一般来说，在相同的条件下，铝线的电损率比铜线高，大约是铜线的1.5倍左右。
但具体数值还要根据实际
情况来确定，因为不同的应用场景和设计参数可能会对电损率产生不同的影响。
需要注意的是，电损率只是衡量电能损失的一个指标，不能完全反映导线的性能。
在实际应用中，还需要考虑导线的机械强度、耐腐蚀性、导电性等因素，综合评估导线的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线的损耗系数
1. 介绍
电线的损耗系数是指电线在输送电能时所损失的能量与送入电能的比值。
电线的损耗系数是电力系统中重要的参数，通常用来评估电线的导电性能和经济性。
本文将全面、详细、完整地探讨电线的损耗系数及其相关内容。
2. 电线损耗的原因
电线损耗主要有以下几个原因： - 电线的电阻：电线的导体本身存在电阻，电流通过导体时会产生一定的热量，从而造成能量的损失。
- 电线的电感：当电流通过电线时，电线本身会产生一定的电感，导致能量的损耗。
- 电线的电容：电线的导体之间存在一定的电容，当电压发生变化时，电线内部的电荷分布也会发生变化，从而导致能量的损耗。
3. 电线损耗系数的计算方法
电线的损耗系数可以通过以下公式计算：
损耗系数 = (电线的损耗功率) / (送入电线的功率)
电线的损耗功率可以通过以下公式计算：
损耗功率 = 电线的电阻 * 电流^2
其中，电线的电阻可以通过电线的材料、截面积和长度计算得到。
4. 影响电线损耗系数的因素
电线的损耗系数受到以下几个因素的影响： 1. 电线的材料：不同材料的电线具有不同的电阻和导电性能，从而影响了电线的损耗系数。
2. 电线的截面积：电线的截面积决定了电流通过电线时的电阻大小，从而影响了电线的损耗系数。
3. 电线的长度：电线的长度越长，电阻和损耗功率也会增大，导致电线的损耗系数升高。
4. 电流的大小：电线的损耗功率与电流的平方成正比，因此电流的大小对电线的损耗系数有较大影响。
5. 电线损耗系数的意义
电线的损耗系数是评估电线导电性能和经济性的重要指标。
通过计算和比较电线的损耗系数，可以选择合适的电线材料、截面积和长度，以降低电线的损耗，提高电力传输效率。
此外，电线的损耗系数也可以用来评估电网的功率损耗和经济效益。
6. 如何降低电线的损耗系数
为了降低电线的损耗系数，可以采取以下措施： - 选择低电阻的电线材料：优质的电线材料具有较低的电阻，可以减少电线的损耗功率。
- 增加电线的截面积：增加电线的截面积可以降低电阻，减小电线的损耗功率。
- 缩短电线的长度：减少电线的长度可以降低电阻和损耗功率。
- 控制电流的大小：合理控制电流的大小可以降低电线的损耗功率。
7. 电线损耗系数的应用
电线的损耗系数在电力系统的设计和运行中具有重要的应用价值。
它可以用来评估电力传输线路的损耗和效益，帮助选择合适的电线材料、截面积和长度，优化电力系统的输电能力和经济性，并进行功率损耗的估算和计量。
结论
电线的损耗系数是评估电线导电性能和经济性的重要指标。
通过计算和比较电线的损耗系数，可以选择合适的电线材料、截面积和长度，以降低电线的损耗，提高电力传输效率。
通过控制电线的损耗系数，可以优化电力系统的输电能力和经济性，并实现对电线损耗的估算和计量。
