电子元件符号、作用、单位大全
常用电子元器件大全
第一章电子元器件第一节、电阻器1。
1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写:R（Resistor）及排阻RN1.3 电阻器在电路符号：R 或WWW1。
4 电阻器的常见单位：千欧姆（KΩ）, 兆欧姆(MΩ）1。
5 电阻器的单位换算：1兆欧=103千欧=106欧1。
6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比,通过这段导体的电流强度与这段导体的电阻成反比。
即欧姆定律:I=U/R。
表 1。
7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用)和阻抗匹配等.1。
8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器.1。
9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示，未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示（R表示0.)如：472 表示47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0。
22Ω、 50C=324*100=32。
4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω。
c、色环标注法使用最多,普通的色环电阻器用4环表示，精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环。
现举例如下：如果色环电阻器用四环表示，前面两位数字是有效数字，第三位是10的倍幂, 第四环是色环电阻器的误差范围（见图一)四色环电阻器（普通电阻）标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数（10的倍幂）允许误差如果色环电阻器用五环表示，前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围。
电子元件符号大全(应有尽有)
电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W电位器表示符号:VR，RP,W可调电阻表示符号:VR，RP,W三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT压敏电阻表示符号：RZ,VAR热敏电阻表示符号：RT光敏电阻CDS 电容（有极性电容）表示符号：电容（有极性电容）表示符号：C可调电容表示符号：C电容（无极性电容）表示符号：C 四端光电光电耦合器表示符号：IC，N六端光电光电耦合器表示符号：IC，N单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)晶振石英晶体振荡器表示符号：X晶振石英晶体振荡器表示符号：X 石英晶体滤波器表示符号：X双列集成电路表示符号：IC或U单列集成电路表示符号：IC或U运算放大器倒相放大器AND gate 非门OR gate 或门NAND gate与非门NOR gate 或非门保险管表示符号：F保险管表示符号：F插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS 频敏变阻器RF限流电阻器RC光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1、BK液位测量传感器BL温度测量传感器BH、BM资料个人收集整理，勿做商业用途电子元件符号及字母表示电流表 PA 电压表 PV有功电度表 PJ 无功电度表 PJR频率表 PF 相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF 有功功率表 PW无功功率表 PR 无功电流表 PAR声信号 HA 光信号 HS指示灯 HL 红色灯 HR绿色灯 HG 黄色灯 HY蓝色灯 HB 白色灯 HW连接片 XB 插头 XP插座 XS 端子板 XT电线,电缆,母线 W 直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM应急照明干线 WEM 滑触线 WT合闸小母线 WCL 控制小母线 WC信号小母线 WS 闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 避雷器 F 熔断器 FU快速熔断器 FTF 跌落式熔断器 FF限压保护器件 FV 电容器 C电力电容器 CE 正转按钮 SBF反转按钮 SBR 停止按钮 SBS紧急按钮 SBE 试验按钮 SBT复位按钮 SR 限位开关 SQ 接近开关 SQP手动控制开关 SH 时间控制开关 SK液位控制开关 SL 湿度控制开关 SM压力控制开关 SP 速度控制开关 SS温度控制开关,辅助开关 ST电压表切换开关 SV 电流表切换开关 SA整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC变频器 UF 变流器 UC 逆变器 UI 电动机 M异步电动机 MA 同步电动机 MS 直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF 消弧线圈 LA 滤波电容器 LL电阻器,变阻器 R 电位器 RP热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC光电池,热电传感器 B 压力变换器 BP 温度变换器 BT 速度变换器 BV时间测量传感器 BT1、BK 液位测量传感器 BL 温度测量传感器 BH、BM。

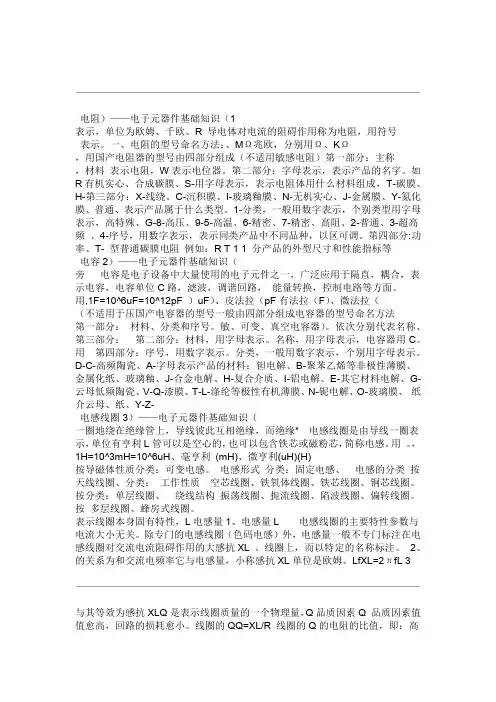

电子元件符号作用单位大全
电阻）——电子元器件基础知识（1表示，单位为欧姆、千欧、R导电体对电流的阻碍作用称为电阻，用符号表示。
一、电阻的型号命名方法：、MΩ兆欧，分别用Ω、KΩ，用国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，材料表示电阻，W表示电位器。
第二部分：字母表示，表示产品的名字。
如R有机实心、合成碳膜、S-用字母表示，表示电阻体用什么材料组成，T-碳膜、H-第三部分：X-线绕。
C-沉积膜、I-玻璃釉膜、N-无机实心、J-金属膜、Y-氮化膜、普通、表示产品属于什么类型。
1-分类，一般用数字表示，个别类型用字母表示，高特殊、G-8-高压、9-5-高温、6-精密、7-精密、高阻、2-普通、3-超高频、4-序号，用数字表示，表示同类产品中不同品种，以区可调。
第四部分:功率、T-型普通碳膜电阻例如：R T 1 1 分产品的外型尺寸和性能指标等电容2）——电子元器件基础知识（旁电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，表示电容，电容单位C路，滤波，调谐回路，能量转换，控制电路等方面。
用,1F=10^6uF=10^12pF ）uF）、皮法拉（pF有法拉（F）、微法拉（（不适用于压国产电容器的型号一般由四部分组成电容器的型号命名方法第一部分：材料、分类和序号。
敏、可变、真空电容器）。
依次分别代表名称、第三部分：第二部分：材料，用字母表示。
名称，用字母表示，电容器用C。
用第四部分：序号，用数字表示。
分类，一般用数字表示，个别用字母表示。
D-C-高频陶瓷、A-字母表示产品的材料：钽电解、B-聚苯乙烯等非极性薄膜、金属化纸、玻璃釉、J-合金电解、H-复合介质、I-铝电解、E-其它材料电解、G-云母低频陶瓷、V-Q-漆膜、T-L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、纸介云母、纸、Y-Z-电感线圈3）——电子元器件基础知识（一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘*电感线圈是由导线一圈表示，单位有亨利L管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
电子元件符号、作用、单位大全
电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
元器件符号大全(3篇)
一、前言元器件是电子电路的基本组成单元，广泛应用于各种电子设备中。
元器件符号是表示元器件的图形符号，它具有直观、简洁、易识别等特点。
本文将详细介绍各种元器件的符号，包括电阻、电容、电感、二极管、晶体管、集成电路等，以供广大电子爱好者参考。
二、电阻1. 电阻（R）：表示具有固定阻值的元件，单位为欧姆（Ω）。
符号：圆形，中间有一个“R”字母。
2. 可变电阻（VR）：表示阻值可调的元件。
符号：圆形，中间有一个“VR”字母。
3. 保险丝（F）：表示过载保护元件。
符号：矩形，中间有一个“F”字母。
4. 滑动变阻器（VR1）：表示阻值可调的元件，通常带有滑动触点。
符号：圆形，中间有一个“VR1”字母。
三、电容1. 电解电容（C）：表示具有较大电容量、极性的元件。
符号：圆形，中间有一个“C”字母，旁边标注容量和电压。
2. 无极电容（C）：表示电容量较大、无极性的元件。
符号：圆形，中间有一个“C”字母，旁边标注容量和电压。
3. 陶瓷电容（C）：表示电容量较小、稳定性较好的元件。
符号：圆形，中间有一个“C”字母，旁边标注容量和电压。
4. 片式电容（C）：表示小型、薄型的电容元件。
符号：矩形，中间有一个“C”字母，旁边标注容量和电压。
1. 电感（L）：表示具有自感作用的元件，单位为亨利（H）。
符号：圆形，中间有一个“L”字母。
2. 可调电感（L）：表示电感值可调的元件。
符号：圆形，中间有一个“L”字母。
3. 互感器（L）：表示具有互感作用的元件。
符号：圆形，中间有一个“L”字母。
五、二极管1. 晶体二极管（D）：表示具有单向导电特性的元件。
符号：三角形，中间有一个“D”字母。
2. 整流二极管（D1）：表示用于整流的晶体二极管。
符号：三角形，中间有一个“D1”字母。
3. 稳压二极管（DZ）：表示具有稳压作用的元件。
符号：三角形，中间有一个“DZ”字母。
4. 变容二极管（V）：表示电容量可变的元件。
符号：三角形，中间有一个“V”字母。
电子元器件符号大全
电子元器件符号大全电子元器件符号是电子工程师在设计电路图时必不可少的工具，它们能够简洁明了地表示各种电子元件的性能和连接方式。
在电子设计和制造领域，了解和掌握各种电子元器件符号是非常重要的。
本文将为大家详细介绍一些常见的电子元器件符号，帮助大家更好地理解和运用它们。
1. 电阻器符号。
电阻器是电子电路中常用的被动元件，用于限制电流、调节电压和分压等。
在电路图中，电阻器的符号通常由一个波浪线和两条相连的直线组成，波浪线表示电阻器的阻值，直线表示电阻器的两端。
2. 电容器符号。
电容器是一种能够在电路中存储电荷的元件，用于滤波、耦合和延时等。
在电路图中，电容器的符号通常由两条相连的直线和一对平行的直线组成，直线表示电容器的两端，平行直线表示电容器的极板。
3. 电感符号。
电感是一种能够在电路中储存能量的元件，用于滤波、耦合和振荡等。
在电路图中，电感的符号通常由一个螺线圈和两条相连的直线组成，螺线圈表示电感的线圈，直线表示电感的两端。
4. 二极管符号。
二极管是一种具有单向导电性的半导体元件，用于整流、开关和稳压等。
在电路图中，二极管的符号通常由一个三角形和一条垂直的直线组成，三角形表示二极管的P型半导体，直线表示二极管的N型半导体。
5. 晶体管符号。
晶体管是一种具有放大和开关功能的半导体元件，用于放大、振荡和数字逻辑等。
在电路图中，晶体管的符号通常由一个三极管和若干直线组成，三极管表示晶体管的结构，直线表示晶体管的引脚。
6. 集成电路符号。
集成电路是一种将多个电子元件集成在一起的元件，用于逻辑运算、存储和控制等。
在电路图中，集成电路的符号通常由一个矩形和若干引脚组成，矩形表示集成电路的功能，引脚表示集成电路的连接。
7. 传感器符号。
传感器是一种能够将物理量转换为电信号的元件，用于测量、控制和反馈等。
在电路图中，传感器的符号通常由一个椭圆和若干直线组成，椭圆表示传感器的感受部分，直线表示传感器的输出部分。
8. 电源符号。
电子元件符号
电子元件符号
电子元件符号是一种用于电路图设计和表示电子元器件的标记
符号。
它们是标准化的图形表示，用于传达元件的特性和用途给工
程师和技术人员。
下面是一些常见的电子元件符号：
1. 电源符号（电池、电源模块）：用于表示电路供电源的符号，通常为一个或多个线条和一个加号或减号。
2. 电阻符号：用于表示电路中电阻元件的符号，通常为一个平
行线段。
3. 电容符号：用于表示电路中电容元件的符号，通常为一个平
行线段之间带有曲线。
4. 电感符号：用于表示电路中电感元件的符号，通常为螺线或
平行线段。
5. 二极管符号：用于表示二极管元件的符号，通常为一个三角形和一条箭头。
6. 晶体管符号：用于表示晶体管元件的符号，通常为三个箭头和一个线段。
7. 集成电路符号：用于表示集成电路元件的符号，通常为一组线段和标识符。
以上只是一些常见的电子元件符号，实际应用中可能会有更多种类的符号。
在进行电路设计时，工程师需要熟悉这些符号，以便正确地理解和使用它们。
电子元件符号在电路图中起到了承载元件信息和连接关系的重要作用。
通过合理使用符号，工程师能够清晰地表达设计意图，方便后续的电路制造和维修工作。
总结：电子元件符号是标准化的图形表示，用于在电路图中表示和传达电子元件的特性和用途。
掌握这些符号对于电路设计和工程师的工作非常重要。
常用电子元器件符号以及参数
常用电子元器件参考资料第一节部分电气图形符号第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。
电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。
不同类型的电阻具有不同系列的额定功率，如表2所示。
(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。
根据国家标准，常用的标称电阻值系列如表3所示。
E24、E12和E6系列也适用于电位器和电容器。
(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子元器件基础知识（1）——电阻
导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：
国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻
电子元器件基础知识（2）——电容
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10^6uF=10^12pF
电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。
依次分别代表名称、材料、分类和序号。
第一部分：名称，用字母表示，电容器用C。
第二部分：材料，用字母表示。
第三部分：分类，一般用数字表示，个别用字母表示。
第四部分：序号，用数字表示。
用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介
电子元器件基础知识（3）——电感线圈
电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
电感的分类按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
电感线圈的主要特性参数1、电感量L 电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πfL 3、
品质因素Q 品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R 线圈的Q值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
电子元器件基础知识（4）——半导体器件
中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN 型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN 型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管
电流表PA
电压表PV
有功电度表PJ
无功电度表PJR
频率表PF
相位表PPA
最大需量表(负荷监控仪) PM
功率因数表PPF
有功功率表PW
无功功率表PR
无功电流表PAR
声信号HA
光信号HS
指示灯HL
红色灯HR
绿色灯HG
黄色灯HY
蓝色灯HB
白色灯HW
连接片XB
插头XP
插座XS
端子板XT
电线,电缆,母线W
直流母线WB
插接式(馈电)母线WIB 电力分支线WP
照明分支线WL
应急照明分支线WE
电力干线WPM
照明干线WLM
应急照明干线WEM
滑触线WT
合闸小母线WCL
控制小母线WC
信号小母线WS
闪光小母线WF
事故音响小母线WFS 预告音响小母线WPS 电压小母线WV
事故照明小母线WELM 避雷器F
熔断器FU
快速熔断器FTF
跌落式熔断器FF
限压保护器件FV
电容器C
电力电容器CE
正转按钮SBF
反转按钮SBR
停止按钮SBS
紧急按钮SBE
试验按钮SBT
复位按钮SR
限位开关SQ
接近开关SQP
手动控制开关SH
时间控制开关SK
液位控制开关SL
湿度控制开关SM
压力控制开关SP
速度控制开关SS
温度控制开关,辅助开关ST 电压表切换开关SV
电流表切换开关SA
整流器U
可控硅整流器UR
控制电路有电源的整流器VC 变频器UF
变流器UC
逆变器UI
电动机M
异步电动机MA
同步电动机MS
直流电动机MD
绕线转子感应电动机MW
鼠笼型电动机MC
电动阀YM
电磁阀YV
防火阀YF
排烟阀YS
电磁锁YL
跳闸线圈YT
合闸线圈YC
气动执行器YPA,YA
电动执行器YE
发热器件(电加热) FH
照明灯(发光器件) EL
空气调节器EV
电加热器加热元件EE
感应线圈,电抗器L
励磁线圈LF
消弧线圈LA
滤波电容器LL
电阻器,变阻器R
电位器RP
热敏电阻RT
光敏电阻RL
压敏电阻RPS
接地电阻RG
放电电阻RD
启动变阻器RS
频敏变阻器RF
限流电阻器RC
光电池,热电传感器 B
压力变换器BP
温度变换器BT
速度变换器BV
时间测量传感器BT1,BK
液位测量传感器BL
温度测量传感器BH,BM
35。
