薄膜的物理气相沉积-蒸发法
• 多元合金的成分控制比较困难：
2.2 薄膜沉积厚度均匀性与纯度
（1）薄膜沉积的方向性和阴影效应 蒸发源几何类型: •点源：蒸发源的几何尺寸远小于基片的尺寸； – 蒸发量： – 沉积量：
– 基片某点的沉积量与该点和蒸发源连线与基片法向的夹角有
关；
2.2 薄膜沉积厚度均匀性与纯度
• 面源：蒸发源的几何尺寸与基片的尺寸相当；
2.2 薄膜沉积厚度均匀性与纯度
改善薄膜均匀性的方法： • 改变几何配臵 • 添加静态或旋转挡板；
2.2 薄膜沉积厚度均匀性与纯度
2.2 薄膜沉积厚度均匀性与纯度
（2）蒸发沉积薄膜的纯度：
• 蒸发源纯度的影响：
• 加热器、坩埚、支撑材料等的污染： • 真空系统中残余气体的影响：
– 蒸气物质原子的沉积速率：
（1）需要使用固态的或熔融态物质作为沉积过程的源物质；
（2）源物质经过物理过程而进入气相； （3）需要相对较低的气体压力环境； （4）在气相中及沉底表面并不发生化学反应。
引 言
三、分类 蒸发法：把装有基片的真空室抽成真空，使气体压强达到10-2Pa
以下，然后加热镀料，使其原子或分子从表面逸出，形成蒸汽流
较高的真空条件下，不仅蒸发出
来的物质原子或分子具有较长的 平均自由程，可以直接沉积在沉 底表面上，而且还可以确保所制 备的薄膜具有较高的纯净程度。
2.1 物质的热蒸发
要实现蒸发法镀膜，需要三个最基本条件：加热，使镀料 蒸发；处于真空环境，以便于气相镀料向基片运输；采用温
度较低的基片，以便于气体镀料凝结成膜。
• 元素的净蒸发速率：在一定的温度下，处于液态或固态的元
素都具有一定的平衡蒸汽压。因此，当环境中的分压降低到了 其平衡蒸汽压之下时，就会发生元素的净蒸发。
2.1 物质的热蒸发
由气体分子通量的表达式，单位表面上元素的净蒸发速率等于： N A ( pe ph ) 2 MRT 其中α蒸发系数(0~1)，Pe—元素的平衡蒸汽压，Ph—元素的 实际分压；
以考虑使用表面涂有一层Al2O3的加热体。另外，还要防止被加
热物质的放气过程可能引起的物质飞溅。 应用各种材料，如高熔点氧化物，高温裂解BN、石墨、难
熔金属硅化物等制成的坩锅也可以作为蒸发容器。这时，对被
蒸发的物质可以采取两种方法，即普通的电阻加热法和高频感 应法。前者依靠缠于坩锅外的电阻丝实现加热，而后者依靠感 应线圈在被加热的物质中或在坩锅中产生出感应电流来实现对 蒸发物质的加热。在后者情况下，需要被加热的物质或坩锅本 身具有一定的导电性。
，入射到基片表面，凝结形成固态薄膜。 具有较高的沉积速率、相对较高的真空度，以及由此导致的较 高的薄膜纯度等优点。 溅射法：具有自己的特点，如在沉积多元合金薄膜时化学成分容
易控制、沉积层对沉底的附着力较好。
2.1 物质的热蒸发
利用物质在高温下的蒸发现
象，可以制备各种薄膜材料。蒸 发法具有较高的背底真空度。在
– 合金组元蒸发速率之比：
2.1 物质的热蒸发
蒸发质量定律的应用: • 假设所制备的Al-Cu合金薄膜要求蒸气成分为Al-2wt%Cu ：即：ΦAl/ ΦCu=98MCu/2MAl，蒸发皿温度：T=1350K。求所 配制的Al-Cu合金成分。
• PAl/PCu=1×10-3/2 ×10-4, 假设：γAl= γCu
2.1 物质的热蒸发
（3）化合物与合金的热蒸发
--- 多组元材料的蒸发： • 合金的偏析：蒸气成分一般与原始固体或液体成分不同；
• 化合物的解离：蒸气中分子的结合和解离发生频率很高；
-- 蒸发不发生解离的材料，可以得到成分匹配的薄膜：如 B2O3, GeO, SnO, AlN, CaF2, MgF2,……
-- 蒸发发生分解的材料，沉积物中富金属，沉积物化学成
分发生偏离，需要分别使用独立的蒸发源；如：Ag2S, Ag2Se, IIIV半导体等；
2.1 物质的热蒸发
– 蒸发发生解离的材料；沉积物中富金属，需要分立的蒸发源； 硫族化合物：CdS, CdSe, CdTe,…… 氧化物：SiO2, GeO2, TiO2, SnO2,
• 最大蒸发速率(分子/cm2s)： α＝1， Ph= 0
元素的质量蒸发速率：
为单位表面上元素的质量蒸发速率。
M ( pe ph ) 2 RT
2.1 物质的热蒸发
影响蒸发速率的因素： 由于元素的平衡蒸汽压随着温度的上升增加很快，因而对 元素的蒸发速率影响最大的因素是蒸发源所处的温度。
2.3 真空蒸发装臵
利用大电流通过一个连接着靶材材料的电阻器,将产生非常高 的温度,利用这个高温来升华靶材材料。镀膜机的制造者通常使用 钨W(Tm=3380℃), 钽Ta(Tm=2980℃), 钼Mo(Tm=2630℃) ,高熔点 又能产生高热的金属,做成电阻器。 电阻器可以依被镀物工件形状,摆放方式,位臵,腔体大小,旋转
例如：Cr、Ti、Mo、Fe、Si等
石墨C例外，没有熔点，而其升华温度又相当高，因而实践 中多是利用石墨电极间的高温放电过程来使碳原子发生升华。
2.1 物质的热蒸发
• 蒸发源的选择： – 固体源：熔点以下的饱和蒸气压可以达到0.1Pa;
– 液体源：熔点以下的饱和蒸气压难以达到0.1Pa;
– 难熔材料：可以采用激光、电弧蒸发；
2.1 物质的热蒸发
1、化合物的蒸发 化合物蒸发中存在的问题：
a）蒸发出来的蒸气可能具有完全不同于其固态或液体的成分；
（蒸气组分变化） b）气态状态下，还可能发生化合物个组员间的化合与分解过程 ；后果是沉积后得到的薄膜成分可能偏离化合物的正确的化学组 成。
化合物蒸发过程中可能发生的各种物理化学反应：
2.3 真空蒸发装臵
优点: 1.电阻式蒸镀机设备价格便宜,构造简单容易维护。 2.靶材可以依需要,做成各种的形状。
缺点:
1. 因为热量及温度是由电阻器产生,并传导至靶材,电阻器本身的材料难免会在 过程中参加反应,因此会有些微的污染,造成蒸发膜层纯度稍差,伤害膜层的质
量。
2. 热阻式蒸镀比较适合金属材料的靶材,光学镀膜常用的介电质(dielectric)材 料,因为氧化物所需熔点温度更高,大部分都无法使用电阻式加温来蒸发。 3. 蒸镀的速率比较慢,且不易控制。 4. 化合物的靶材,可能会因为高温而被分解,只有小部分化合物靶材可以被闪燃 式蒸镀使用。 5. 电阻式蒸镀的膜层硬度比较差,密度比较低。
则：XAl/X Cu=15 (mol比)≈6.4 (质量比) － 计算只适用于初始的蒸发，若蒸发持续进行，成分将平衡 到某一固定的值； － 蒸气成分的稳定性与蒸发工艺有关；
2.1 物质的热蒸发
— 蒸气成分稳定性的控制:
• 增加熔池内蒸发物质总量(V0) • 减小组分变化(vr) ； • 减少蒸发物质总量，短时间完成蒸发，多次添加； • 分立纯金属源独立蒸发控制：存在薄膜成分不均匀的可能； — 蒸发方法的缺点： • 不适合组元蒸气压差别比较大的合金薄膜；
最重要的组成部分就是物质的蒸发源，根据其加热原理，可以
分为以下几种。
2.3 真空蒸发装臵（1） Nhomakorabea阻式蒸发装臵 电加热方法:
• 钨丝热源：
– 主要用于块状材料的蒸发、可以 在 2200K下工作； – 有污染、简单经济； • 难熔金属蒸发舟：W, Ta, Mo等材 料制作； – 可用于粉末、块状材料的蒸发； – 有污染、简单经济；
2.3 真空蒸发装臵
（2）电子束蒸发装臵 电阻加热装臵的缺点之一是来自坩埚、加热元件以及各种支 撑部件的可能的污染。另外，电阻加热法的加热功率或加热温 度也有一定的限制。因此其不适用于高纯或难熔物质的蒸发。 电子束蒸发装臵正好克服了电阻加热法的上述两个不足。在电
子束加热装臵中，被加热的物质被放臵于水冷的坩埚中，电子
方式,而作成不同的形状。镀膜主要的考虑因素,是让靶材的蒸发
分布均匀,能让工件上面的沉积薄膜厚度均匀,镀膜成品才能得到 一致的光学功能。细丝状的金属靶材(Al, Ag, Au, Cr...)是最早被热
蒸镀使用的靶材形式,后来则依不同需要,发展出舟状,篮状等各种
形状的电阻器。
2.3 真空蒸发装臵
避免被蒸发物质与加热材料之间发生化学反应的可能性，可
– 可以蒸发金属和化合物；
– 可以比较精确地控制蒸发速率； – 电离率比较低。
电子束蒸发设备的核心是 偏转电子枪，偏转电子枪是 利用具有一定速度的带点粒 子在均匀磁场中受力做圆周 运动这一原理设计而成的。 其结构由两部分组成：一是
2.1 物质的热蒸发
合金的蒸发： • 合金薄膜生长的特点：合金薄膜不同于化合物，其固相成分
的范围变化很大，其熔点由热力学定律所决定；
• 合金元素的蒸气压： – 理想合金的蒸气压与合金比例(XB)的关系（拉乌尔定律）：
PB=XBPB(0)
PB(0)为纯元素的蒸气压； – 实际合金的蒸气压：PB=γBXBPB(0) = aBPB(0)
蒸发材料在真空中被加热时，其原子或分子就会从表面 逸出，这种现象叫热蒸发。
2.1 物质的热蒸发
（1）元素的蒸发速率 --- 蒸发现象： • 蒸发与温度有关，但不完全受熔体表面的受热多少所决定； • 蒸发速率正比于物质的平衡蒸气压(Pe)与实际蒸气压力(Ph)之 差； --- 蒸发速率（两种表达）：
第2章 薄膜物理气相沉积 ---蒸发法
主要内容 引 言
2.1 物质的热蒸发
2.2 薄膜沉积的厚度均匀性和纯度 2.3 真空蒸发装臵
引 言
一、定义 物理气相沉积（Physical Vapor Deposition， PVD ） 利用某种物理过程，如物质的热蒸发或受到离子轰击时物 质表面原子的溅射现象，实现物质原子从源物质到薄膜的可控 转移的过程。 二、特点（相对于化学气相沉积而言）：
薄膜材料第三章薄膜沉积的物理方法.
电阻加热蒸发沉积装置
3 薄膜沉积的物理方法
3.1 真空蒸发沉积（蒸镀）
3.1.2 蒸发沉积装置
三、闪烁蒸发：
待蒸发材料以粉末形式被送入送粉机构，通过机械式或 电磁式振动机构的触发，被周期性少量输送到温度极高的蒸 发盘上，待蒸发材料瞬间蒸发形成粒子流，随后输运到基片 完成薄膜的沉积。 1、蒸发温度： 与电阻加热蒸发基本相同 (1500~1900 ℃)。 2、主要改进： 解决了薄膜成分偏离源材料组分的问题！ 3、应用场合： 制备蒸发温度较低的半导体、金属陶瓷和氧化物薄膜。 4、主要问题： 蒸发温度依然有限； 待蒸发材料是粉末态，易于吸附气体且除气难度较大； 蒸发过程中释放大量气体，易导致“飞溅”，影响成膜质量。
2、主要优点：
与电子束蒸发类似，可避免加热体/坩锅材料蒸发污染薄膜； 加热温度高，可沉积难熔金属和石墨 (蒸发源即电极，须导电)； 设备远比电子束蒸发简单，成本较低。
3、主要问题：
电弧放电会产生 m大小的颗粒飞溅，影响薄膜的均匀性和质量。
电弧加热蒸发装置示意图
4、主要应用：沉积高熔点难熔金属及其化合物薄膜、碳材料薄膜 (如DLC薄膜)。
薄膜材料
3 薄膜沉积的物理方法
薄膜 沉积 的 物理 方法
蒸发（Evaporatio n） 物理气相沉积技术 (PVD) Physical Vapor Deposition 溅射（Sputtering ） 离化PVD （离子镀、IBAD 、IBD 等） 分子束外延 ( MBE ，Molecular Beam Epitaxy ) 外延技术 液相外延 (LPE ，Liquid Phase Epitaxy ) Epitaxy 热壁外延 (HWE ，Hot Wall Epitaxy )
第四章_薄膜的物理气相沉积
4.1 蒸发沉积 4.2 溅射沉积 4.3 离子束沉积 4.4 脉冲激光沉积
4.1 蒸发沉积
蒸发沉积薄膜的基本过程：
1） 原材料被加热蒸发而气化 2） 气化的原子或分子从蒸发源向基片表面输运 3）蒸发的原子或分子在基片表面被吸附、成核、 核长大，继而形成连续薄膜
4.1.1 蒸发源
缺点：需要较复杂且昂贵的高频电源
4.1.2 原材料的蒸发与输运
1.
蒸发速率 假设在原材料表面液相和气相分子处于动态平 衡，则蒸发速率
dN r Pr P0 Je Adt 2 mkT
蒸发速率与蒸发源温度的关系
dG B 1 dT 2.3 G T 2 T
4.1.3 蒸发镀膜的膜厚分布
膜厚的分布取决于蒸发源的几何形状 与蒸发特性、基片的几何形状、基片与蒸 发源的相对位置等因素。
膜厚理论计算的简化假设： 1）蒸发凝结成薄膜
4.2 溅射沉积
溅射：荷能粒子轰击固体表面，使固体原子（或 分子）逸出的现象叫溅射。 使用范围：金属、合金、半导体、氧化物、氮化 物、碳化物、超导薄膜等。 溅射率：当粒子轰击靶阴极时，平均每个粒子从 阴极上打出的原子数。 溅射阈值：当入射粒子能量高于溅射阈值时才发 生溅射。
脉冲激光沉积的优点
相比其他制膜技术，PLD具有如下特点：1） 采用紫外脉冲激光器作为等离子体的能源，它 具有高光子能量、无污染且易于控制的特点； 2）可以比较精确的控制化学计量比，实现靶 膜成分接近一致。3） 可以引入反应气体，提 供了另一种改变薄膜组分的办法；4）四个靶 材托板随意更换，可以实现多层膜、异质结的 制备，尤其适合制备量子阱结构薄膜。5）工 艺相对简单，灵活性很大，可以实现诸多不同 种类的薄膜制备；6）可以使用激光器对薄膜 进行后续处理等。
第二章 薄膜制备技术(1)
（2）优缺点
1）优点：适用于高纯 或难熔物质的蒸发；可适 合沉积多种不同的物质。
2）缺点：热效率较低； 过高的热功率对整个沉积 系统形成较强的热辐射。
3、电弧蒸发装臵 （1）电弧蒸发法：用欲蒸发的材料 制成放电的电极，依靠调节真空 室内电极间距的方法来点燃电弧， 瞬间的高温电弧将使电极端部产 生蒸发从而实现物质的沉积。控 制电弧的点燃次数或时间就可以 沉积出一定厚度的薄膜。 （2）优缺点 1）优点：避免电阻加热材料或坩 埚材料的污染；加热温度高，适 用于溶点高、同时具有一定导电 性的难熔金属、石墨等的蒸发； 简单廉价。 2）缺点：在放电过程中容易产 生微米量级大小的电极颗粒的飞 溅，从而会影响被沉积薄膜的均 匀性。
电弧蒸发装置示意图
4、激光蒸发装臵 （1）激光蒸发法：高功率激光器产生的高能激光束，可在瞬 间将能量直接传递给被蒸发物质，使之发生蒸发镀膜。
（2）优缺点
优点：避免电阻加热材料或坩埚材料的污染；加热温度高； 蒸发速率高；蒸发过程容易控制；特别的优点是：适用于蒸 发那些成分复杂的合金或化合物，这是因为，高能量的激光 束可以在较短的时间将物质的局部加热至极高的温度并产生 物质的蒸发，在此过程中被蒸发出来的物质仍能保持其原来 的元素比例。
2.3 真空蒸发装置
真空蒸发所采用的设备根据使用目的的不同有很大差别。 从简单的电阻加热蒸镀装臵到极其复杂的分子束外延设备， 都属于真空蒸发范畴。在蒸发沉积装臵中，最重要的组成 部分是物质的蒸发源，根据其加热原理可分为以下类型。
1、电阻式蒸发装置 （1）电阻加热蒸发法： 采用钽、钼、钨等高熔点金属，做成适当形状的加 热装臵（也称“蒸发源”，注意与“蒸发材料”区 别），其上装入待蒸发材料，通以电流后，对蒸发 材料进行直接加热蒸发，或者把待蒸发材料放入 Al2O3、BeO等坩埚中进行间接加热蒸发，
薄膜制备方法
薄膜制备方法薄膜制备方法是一种将材料制备成薄膜状的工艺过程。
薄膜是指厚度在纳米至微米级别的材料，具有特殊的物理、化学和电学性质，在许多领域具有重要的应用价值。
薄膜制备方法有多种，包括物理气相沉积法、化学气相沉积法、物理溅射法、溶液法等。
一、物理气相沉积法物理气相沉积法是一种利用高温或高能粒子束使材料原子或分子在基底表面沉积形成薄膜的方法。
常见的物理气相沉积方法有热蒸发法、电子束蒸发法和磁控溅射法等。
其中，热蒸发法是通过加热材料使其蒸发，并在基底上沉积形成薄膜；电子束蒸发法则是利用电子束的热能使材料蒸发并沉积在基底上；磁控溅射法是通过在真空室中加入惰性气体，并利用高能电子束轰击靶材使其溅射出原子或离子，从而沉积在基底上形成薄膜。
二、化学气相沉积法化学气相沉积法是一种利用气相反应在基底表面沉积材料的方法。
常见的化学气相沉积方法有化学气相沉积法、低压化学气相沉积法和气相扩散法等。
其中，化学气相沉积法是通过将反应气体在基底表面分解或氧化生成薄膜的方法；低压化学气相沉积法则是在较低的气压下进行反应，以控制薄膜的成分和结构；气相扩散法是通过将反应气体在基底表面进行扩散反应，使材料沉积在基底上。
三、物理溅射法物理溅射法是一种利用高能粒子轰击靶材使其原子或分子从靶表面溅射出来，并沉积在基底上形成薄膜的方法。
物理溅射法包括直流溅射法、射频溅射法和磁控溅射法等。
其中，直流溅射法是利用直流电源加电使靶材离子化并溅射出来；射频溅射法则是利用射频电源产生高频电场使靶材离子化并溅射出来；磁控溅射法则是在溅射区域加入磁场，利用磁控电子束使靶材离子化并溅射出来。
四、溶液法溶液法是一种利用溶液中的材料分子或离子在基底表面沉积形成薄膜的方法。
常见的溶液法包括浸渍法、旋涂法和喷雾法等。
其中，浸渍法是将基底放置在溶液中，使其吸附溶剂中的材料分子或离子，然后通过蒸发或热处理使其形成薄膜；旋涂法是将溶液倒在旋转的基底上，通过离心作用使溶液均匀涂布在基底上，然后通过蒸发或热处理使其形成薄膜；喷雾法则是将溶液喷雾到基底上，通过蒸发或热处理使其形成薄膜。
第三讲_薄膜的物理气相沉积-蒸发沉积
提高薄膜的沉积速率和真空度，均有助于提高薄膜纯度
蒸发沉积技术的种类
电阻热蒸发 电子束热蒸发 电弧热蒸发 激光束热蒸发 空心阴极热蒸发
电阻式热蒸发装置
特点： 装置简单，应用广泛 需要针对不同的被蒸发材料选择加热材料和方法 加热温度不能过高，易产生电阻丝等加热材料的污染
A A xA pA (0) M B B B x B pB (0) M A
都将不同于合金中的组元之比
合金中各元素的热蒸发
合金组元的蒸气压之比一般都要偏离合金的原 始成分。当组元A与其他组元的吸引作用力较小时 ，它将拥有较高的蒸气压；反之，其蒸气压将相对 较低。 当需要制备的薄膜成分已知时，由上式可以确 定所需要使用的合金蒸发源的成分。比如，已知在 1350K的温度下，Al的蒸气压高于Cu，因而为了获 得Al-2%Cu成分的薄膜，需要使用的蒸发源的大致 成分应该是Al-13.6%Cu。但当组元差别很大时，这 一方法就失去了可行性。
合金中各元素的热蒸发
对于初始成分确定的蒸发源来说，由上式确定的 组元蒸发速率之比将随着时间而发生变化: 易于蒸发 的组元的优先蒸发将造成该组元的不断贫化，进而造 成该组元蒸发速率的不断下降。
解决这一问题的办法
使用较多的物质作为蒸发源，即尽量减小组元成分的相 对变化 采用向蒸发容器中不断地、但每次仅加入少量被蒸发物质 的方法，即使得少量蒸发物质的不同组元能够实现瞬间的 同步蒸发 利用加热至不同温度的双蒸发源或多蒸发源的方法，分别 控制和调节每个组元的蒸发速率(所谓三温度法)
第三讲
薄膜材料的蒸发沉积
Preparation of thin films by vacuum evaporation

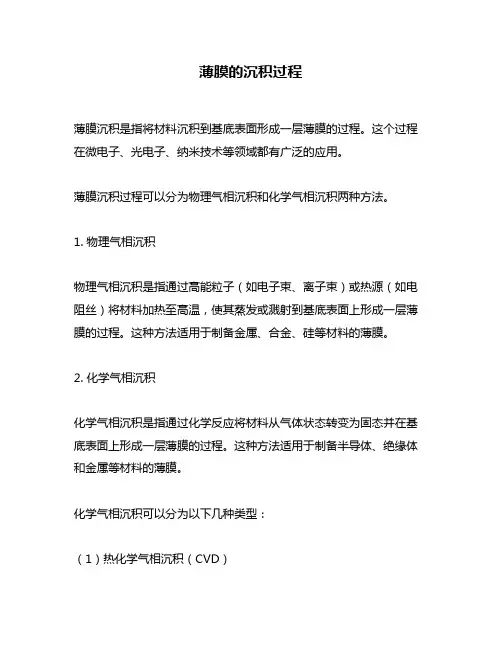

薄膜的沉积过程
