常见51单片机指令及详解
51单片机指令

51单片机指令单片机,这个在电子世界中扮演着重要角色的小家伙,其功能的实现离不开各种指令的指挥。
51 单片机作为经典的单片机类型,拥有丰富的指令集,这些指令就像是单片机的“语言”,告诉它该如何完成各种任务。
51 单片机的指令可以分为数据传送指令、算术运算指令、逻辑运算指令、控制转移指令和位操作指令等几大类。
数据传送指令是单片机中最常用的指令之一。
比如说“MOV A,50H”,这条指令的作用就是把十六进制数 50H 传送到累加器 A 中。
再比如“MOV R0, A”,它把累加器 A 的内容传送到寄存器 R0 中。
通过这些数据传送指令,我们可以在单片机内部的各个存储单元之间轻松地搬移数据,为后续的运算和操作做好准备。
算术运算指令则负责完成加、减、乘、除等基本的数学运算。
以加法指令“ADD A, R1”为例,它将累加器 A 的值和寄存器 R1 的值相加,结果存放在累加器 A 中。
减法指令“SUBB A, 10H”则是从累加器 A 的值中减去十六进制数 10H,并考虑借位情况。
这些算术运算指令在处理数值计算、数据调整等方面发挥着重要作用。
逻辑运算指令用于对数据进行与、或、异或等逻辑操作。
像“ANL A, R2”就是将累加器 A 的值和寄存器 R2 的值进行按位与运算,结果存放在累加器 A 中。
“ORL A, 80H”则是将累加器 A 的值和十六进制数80H 进行按位或运算。
逻辑运算指令在数据处理、条件判断等场景中常常被用到。
控制转移指令是改变程序执行流程的关键。
比如“JZ label”,如果累加器 A 的值为 0,则程序跳转到指定的 label 处执行;“CJNE A, 50H, label”,如果累加器A 的值不等于十六进制数50H,就跳转到label 处。
通过这些控制转移指令,我们可以根据不同的条件让程序有选择地执行不同的代码段,实现复杂的逻辑控制。
位操作指令是 51 单片机的一大特色。
“SETB bit”可以将指定的位设置为 1,“CLR bit”则将其清零。
51单片机指令使用方法

51单片机指令使用方法51单片机是一种常用的嵌入式微控制器,广泛应用于各种电子设备中。
它具有强大的控制能力和灵活的指令集,为我们开发各种应用提供了便利。
在使用51单片机时,我们需要熟悉其指令的使用方法,下面我们来介绍一些常用的指令及其应用。
首先,我们来讲解一些与数据传输和处理相关的指令。
MOV指令是最常用的指令之一,用于将一个数据从一个寄存器或内存单元传输到另一个寄存器或内存单元。
通过MOV指令,我们可以在单片机中实现数据的复制、传递和处理等操作。
除了MOV指令,还有一些其他常用的数据传输和处理指令,比如ADD指令用于进行加法运算,AND指令用于进行逻辑与操作,OR指令用于进行逻辑或操作等。
这些指令可以实现各种数据处理、逻辑运算和位操作等功能,为我们的程序提供灵活性和多样性。
接下来,我们介绍一些与控制流程相关的指令。
循环结构是程序中常用的一种控制结构,而JMP指令和CJNE指令可以实现跳转和循环控制。
JMP指令用于无条件跳转到指定的地址,而CJNE指令则根据比较结果决定是否跳转到指定的地址。
通过这些指令,我们可以实现程序的分支、循环和条件控制等功能。
此外,还有一些与中断处理相关的指令需要我们熟悉。
中断是单片机中常用的一种事件触发机制,通过中断处理,我们可以实现对外部事件的及时响应。
EA指令用于使能全局中断,而EN和DIS指令用于使能和禁止外部中断。
通过这些指令,我们可以合理利用中断机制,提高程序的响应速度和实时性。
最后,我们来介绍一些与IO口操作相关的指令。
单片机的IO口是与外部设备进行通信的接口,而P1、P2等寄存器则是与IO口对应的数据寄存器。
通过MOV指令和SETB/C指令,我们可以实现对IO口数据的读写操作和控制。
通过这些指令,我们可以与外部设备进行数据交互,实现各种输入输出功能。
总结起来,51单片机的指令使用是嵌入式开发中的基础知识,熟练掌握各种指令的使用方法能够提高我们的开发效率和程序的性能。
51单片机指令总结

51单片机指令总结51单片机是一种经典的单片机型号,由英特尔公司推出。
它是一种基于哈佛结构的8位单片机,具有强大的功能与广泛的应用领域,包括嵌入式系统、自动控制、仪器仪表、通信等等。
51单片机的指令集是其核心功能之一,本文将对51单片机的指令进行详细总结。
1.数据传送指令:用于数据在寄存器之间的传递,包括MOV、XCH、PUSH、POP等指令。
MOV指令用于将数据从一个寄存器传送到另一个寄存器,XCH指令用于交换两个寄存器的值,PUSH和POP指令用于将数据从寄存器压入堆栈或从堆栈弹出。
2.算术指令:用于进行算数运算,包括ADD、SUB、MUL、DIV等指令。
ADD指令用于两个操作数相加,SUB指令用于两个操作数相减,MUL指令用于两个操作数相乘,DIV指令用于两个操作数相除。
3.逻辑指令:用于进行逻辑运算,包括AND、OR、XOR、NOT等指令。
AND指令用于进行按位与运算,OR指令用于进行按位或运算,XOR指令用于进行按位异或运算,NOT指令用于进行按位非运算。
4.跳转指令:用于控制程序的跳转,包括JMP、JZ、JC、DJNZ等指令。
JMP指令用于无条件跳转到指定地址,JZ指令用于如果结果为零则跳转,JC指令用于如果进位标志位为1则跳转,DJNZ指令用于如果结果不为零则跳转。
5.输入输出指令:用于与外部设备进行数据的输入与输出,包括IN、OUT指令。
IN指令用于从指定的端口读取一个字节数据,OUT指令用于向指定的端口写入一个字节数据。
6.中断指令:用于处理中断事件,包括EI、DI、INT等指令。
EI指令用于使能中断,DI指令用于禁止中断,INT指令用于产生软件中断。
7.位操作指令:用于对特定位进行操作,包括SETB、CLR、CPL、RL、RR等指令。
SETB指令用于将指定位设置为1,CLR指令用于将指定位清零,CPL指令用于对指定位进行取反操作,RL指令用于循环左移操作,RR指令用于循环右移操作。
c51单片机c语言常用指令 -回复

c51单片机c语言常用指令-回复C51单片机C语言常用指令导语:C51单片机是一种非常常用的微控制器,它广泛应用于许多嵌入式系统和电子设备中。
在单片机的开发过程中,C语言是一种非常常用的编程语言。
本文将介绍C51单片机常用的指令,帮助读者了解这些指令的功能和使用方法。
第一部分:常用的I/O口控制指令I/O口控制指令是C51单片机中非常重要的一部分,因为它们用于控制单片机与外部设备之间的数据交互。
以下是一些常用的I/O口控制指令:- P0:将P0口设置为输入或输出,可以用于与外部设备进行数据通信。
- P1:将P1口设置为输入或输出,可以用于与外部设备进行数据通信。
- P2:将P2口设置为输入或输出,可以用于与外部设备进行数据通信。
- P3:将P3口设置为输入或输出,可以用于与外部设备进行数据通信。
第二部分:常用的中断控制指令中断是C51单片机中实现实时响应的重要机制之一。
以下是一些常用的中断控制指令:- EA:使能所有中断。
- EX0:外部中断0的控制指令,用于外部设备产生中断信号。
- EX1:外部中断1的控制指令,用于外部设备产生中断信号。
- IT0:外部中断0的触发方式,可以设置为电平触发或边沿触发。
- IT1:外部中断1的触发方式,可以设置为电平触发或边沿触发。
第三部分:常用的定时器控制指令定时器是C51单片机中实现时间计数和定时任务的重要模块。
以下是一些常用的定时器控制指令:- TMOD:设置定时器模式,可以选择定时器0/1的工作模式。
- TL0、TL1:定时器0/1的低8位计数器,用于保存定时值的低8位。
- TH0、TH1:定时器0/1的高8位计数器,用于保存定时值的高8位。
- TR0、TR1:定时器0/1的运行控制位,用于启动和停止计时器。
- TF0、TF1:定时器0/1的溢出标志位,用于判断定时器是否溢出。
第四部分:常用的串口通信指令串口通信是C51单片机中常用的通信方式之一,用于与其他设备进行数据交互。

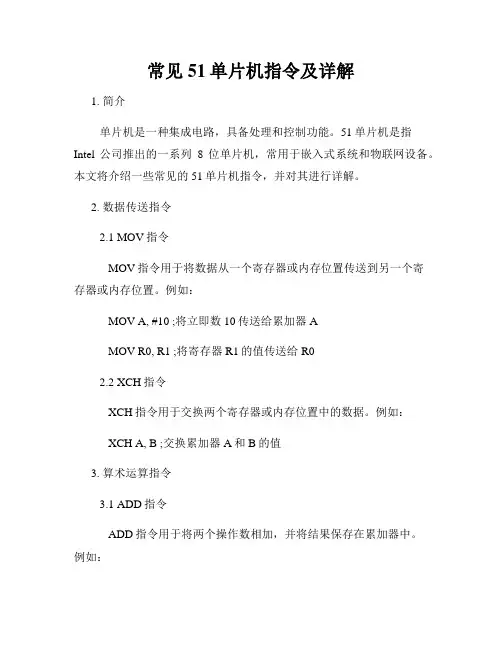

常见51单片机指令及详解

常见51单片机指令及详解1. 简介单片机是一种集成电路,具备处理和控制功能。
51单片机是指Intel公司推出的一系列8位单片机,常用于嵌入式系统和物联网设备。
本文将介绍一些常见的51单片机指令,并对其进行详解。
2. 数据传送指令2.1 MOV指令MOV指令用于将数据从一个寄存器或内存位置传送到另一个寄存器或内存位置。
例如:MOV A, #10 ;将立即数10传送给累加器AMOV R0, R1 ;将寄存器R1的值传送给R02.2 XCH指令XCH指令用于交换两个寄存器或内存位置中的数据。
例如:XCH A, B ;交换累加器A和B的值3. 算术运算指令3.1 ADD指令ADD指令用于将两个操作数相加,并将结果保存在累加器中。
例如:ADD A, B ;将累加器A和寄存器B的值相加,结果存储在A中3.2 SUBB指令SUBB指令用于将第二个操作数的补码与累加器的值相减,并将结果存储在累加器中。
例如:SUBB A, B ;将B的补码与累加器A的值相减,结果存储在A中4. 逻辑运算指令4.1 ANL指令ANL指令用于对两个操作数进行按位与运算,并将结果存储在目的操作数中。
例如:ANL A, B ;将累加器A和寄存器B的值按位与,结果存储在A 中4.2 ORL指令ORL指令用于对两个操作数进行按位或运算,并将结果存储在目的操作数中。
例如:ORL A, B ;将累加器A和寄存器B的值按位或,结果存储在A 中5. 跳转指令5.1 JMP指令JMP指令用于无条件跳转至指定的目标地址。
例如:JMP 2000H ;跳转至内存地址2000H处执行指令5.2 JZ指令JZ指令用于在累加器为零时跳转至指定的目标地址。
例如:JZ 3000H ;当累加器为零时,跳转至内存地址3000H处执行指令6. 输入输出指令6.1 IN指令IN指令用于将外部设备的数据输入到累加器或指定的寄存器中。
例如:IN A, P1 ;将P1端口的数据输入到累加器A中6.2 OUT指令OUT指令用于将累加器或指定的寄存器中的数据输出到外部设备。
51单片机指令表汇总

51单片机指令表汇总51 单片机是一种广泛应用于电子工程和嵌入式系统开发的微控制器。
要熟练掌握 51 单片机的编程,了解其指令表是至关重要的。
下面就为大家汇总一下 51 单片机的常见指令。
数据传送类指令MOV 指令:这是最基本的数据传送指令,用于在寄存器之间、寄存器与存储器之间传送数据。
例如,“MOV A, 50H”就是将立即数 50H传送到累加器 A 中。
MOVX 指令:用于在片外数据存储器和累加器 A 之间进行数据传送。
比如“MOVX A, @DPTR”,将片外数据存储器中由数据指针 DPTR 所指定单元的内容传送到累加器 A 中。
MOVC 指令:用于访问程序存储器中的数据表格。
“MOVC A, @A+DPTR”是常见的用法。
算术运算类指令ADD 指令:实现加法运算。
像“ADD A, R0”就是将累加器 A 的内容和寄存器 R0 的内容相加,结果存放在累加器 A 中。
ADDC 指令:带进位加法指令。
考虑了上一次运算产生的进位标志。
SUBB 指令:用于减法运算,并且会考虑借位标志。
逻辑运算类指令ANL 指令:进行逻辑与操作。
例如“ANL A, R0”,将累加器 A 和寄存器 R0 的内容进行逻辑与运算,结果存放在累加器 A 中。
ORL 指令:执行逻辑或操作。
XRL 指令:实现逻辑异或运算。
控制转移类指令JC 指令:若进位标志为 1 则跳转。
JZ 指令:若累加器 A 的内容为 0 则跳转。
LJMP 指令:长跳转指令,可以跳转到 64KB 程序存储器空间的任意位置。
位操作类指令SETB 指令:将指定的位设置为 1。
例如“SETB P10”,将 P1 端口的第 0 位置 1。
CLR 指令:把指定的位清零。
这些只是 51 单片机指令的一部分,实际应用中还有更多的指令和组合使用方式。
在编程时,合理选择和运用这些指令能够实现各种复杂的功能。
比如,通过数据传送指令来初始化变量和读取外部数据;利用算术运算指令进行数值计算;借助逻辑运算指令处理逻辑关系;使用控制转移指令实现程序的分支和循环;运用位操作指令控制单个引脚的状态。
MCS-51单片机的指令

MCS-51单⽚机的指令MCS-51单⽚机的指令⼀.数据传送类指令(29条).1 通⽤传送指令(16条)格式:MOV ⽬的操作数,源操作数功能:把第⼆操作数指定的字节内容传送到第⼀操作数指定的单元中。
不影响源操作数内容,不影响别的寄存器和标志。
根据⽬的操作数的不同,通⽤传送指令⼜分为以下⼏种类型:1.1 以累加器A为⽬的操作数的传送类指令(4条)指令助记符及功能说明如下:⽬的操作数源操作数功能说明源操作数寻址⽅式MO V A, direct ;(A)←(direct)直接寻址MO V A, @Ri ;(A)←((Ri))寄存器间接寻址MO V A, Rn ;(A)←(Rn)寄存器寻址MO A, #data ;(A)←data ⽴即寻址V这类指令的功能是将源操作数送到⽬的操作数A中。
指令执⾏后的结果:除了奇偶标志P始终跟踪A中数据的奇偶性外,不影响PSW中的其他标志位。
1.2 以Rn为⽬的操作数的传送类指令(3条)指令助记符及功能说明如下:⽬的操作数源操作数功能说明源操作数寻址⽅式MOVRn, A ;(Rn)←(A) 寄存器寻址MO V Rn, direct ;(Rn)←(direct)其中,Rn是R0,…,R7中的任意⼀个。
例1 若(A)=20H,则执⾏指令MOV R3, A后,(R3)=20H。
注意:Rn寄存器之间不能直接传送数据。
如指令“MOV R1, R7”是错误的。
该类指令执⾏后,不影响PSW中的标志位。
1.3. 以直接地址directX为⽬的操作数的传送类指令(5条)指令助记符及功能说明如下:⽬的操作数源操作数功能说明源操作数寻址⽅式M OV directX, A ;(directX)←(A)寄存器寻址M directX, Rn ;(directX)←寄存器寻址OV (Rn)M OV directX, directY ;(directX)←(directY)直接寻址M OV directX, @Ri ;(directX)←((Ri))寄存器间接寻址M OV directX, #data ;(directX)←data⽴即寻址这类指令的功能是把源操作数的内容送到直接地址directX中去。
C51单片机指令集大全

格式功能简述字节数周期一、数据传送类指令M O V A,R n寄存器送累加器1 1 M O V R n,A累加器送寄存器1 1 M O V A,@R i内部R A M单元送累加器1 1 M O V@R i,A累加器送内部R A M单元1 1 M O V A,#d a t a立即数送累加器2 1 M O V A,d i r e c t直接寻址单元送累加器2 1 M O V d i r e c t,A累加器送直接寻址单元2 1 M O V R n,#d a t a立即数送寄存器2 1 M O V d i r e c t,#d a t a立即数送直接寻址单元32 M O V@R i,#d a t a立即数送内部R A M单元21 M O V d i r e c t,R n寄存器送直接寻址单元2 2 M O V R n,d i r e c t直接寻址单元送寄存器2 2 M O V d i r e c t,@R i内部R A M单元送直接寻址单元22 M O V@R i,d i r e c t直接寻址单元送内部R A M单元22 M O V d i r e c t2,d i r e c t1直接寻址单元送直接寻址单元32M O V D P T R,#d a t a1616位立即数送数据指针32 M O V X A,@R i外部R A M单元送累加器(8位地址)12 M O V X@R i,A累加器送外部R A M单元(8位地址)12 M O V X A,@D P T R外部R A M单元送累加器(16位地址)12 M O V X@D P T R,A累加器送外部R A M单元(16位地址)12 M O V C A,@A+D P T R查表数据送累加器(D P T R为基址)12 M O V C A,@A+P C查表数据送累加器(P C为基址)12 X C H A,R n累加器与寄存器交换1 1 X C H A,@R i累加器与内部R A M单元交换1 1 X C H D A,d i r e c t累加器与直接寻址单元交换21 X C H D A,@R i累加器与内部R A M单元低4位交换11 S W A P A累加器高4位与低4位交换1 1 P O P d i r e c t栈顶弹出指令直接寻址单元2 2 P U S H d i r e c t直接寻址单元压入栈顶2 2二、算术运算类指令A D D A,R n累加器加寄存器1 1 A D D A,@R i累加器加内部R A M单元1 1A D D A,d i r e c t累加器加直接寻址单元2 1A D D A,#d a t a累加器加立即数2 1 A D D C A,R n累加器加寄存器和进位标志1 1 A D D C A,@R i累加器加内部R A M单元和进位标志11 A D D C A,#d a t a累加器加立即数和进位标志21 A D D C A,d i r e c t累加器加直接寻址单元和进位标志21I N C A累加器加11 1I N C R n寄存器加11 1I N C d i r e c t直接寻址单元加12 1I N C@R i内部R A M单元加11 1I N C D P T R数据指针加11 2D A A十进制调整1 1 S U B B A,R n累加器减寄存器和进位标志1 1 S U B B A,@R i累加器减内部R A M单元和进位标志11 S U B B A,#d a t a累加器减立即数和进位标志21 S U B B A,d i r e c t累加器减直接寻址单元和进位标志21D E C A累加器减11 1D E C R n寄存器减11 1D E C@R i内部R A M单元减11 1 D E C d i r e c t直接寻址单元减12 1M U L A B累加器乘寄存器B1 4D I V A B累加器除以寄存器B1 4三、逻辑运算类指令A N L A,R n累加器与寄存器1 1 A N L A,@R i累加器与内部R A M单元1 1 A N L A,#d a t a累加器与立即数2 1 A N L A,d i r e c t累加器与直接寻址单元2 1 A N L d i r e c t,A直接寻址单元与累加器2 1 A N L d i r e c t,#d a t a直接寻址单元与立即数31O R L A,R n累加器或寄存器1 1 O R L A,@R i累加器或内部R A M单元1 1 O R L A,#d a t a累加器或立即数2 1 O R L A,d i r e c t累加器或直接寻址单元2 1 O R L d i r e c t,A直接寻址单元或累加器2 1O R L d i r e c t,#d a t a直接寻址单元或立即数31 X R L A,R n累加器异或寄存器1 1 X R L A,@R i累加器异或内部R A M单元1 1 X R L A,#d a t a累加器异或立即数2 1 X R L A,d i r e c t累加器异或直接寻址单元2 1 X R L d i r e c t,A直接寻址单元异或累加器2 1 X R L d i r e c t,#d a t a直接寻址单元异或立即数32 R L A累加器左循环移位1 1 R L C A累加器连进位标志左循环移位1 1 R R A累加器右循环移位1 1 R R C A累加器连进位标志右循环移位1 1C P L A累加器取反1 1C L R A累加器清零1 1四、控制转移类指令类A C C A L L a d d r112K B范围内绝对调用2 2 A J M P a d d r112K B范围内绝对转移2 2 L C A L L a d d r162K B范围内长调用3 2L J M P a d d r162K B范围内长转移3 2 S J M P r e l相对短转移2 2 J M P@A+D P T R相对长转移1 2 R E T子程序返回1 2R E T1中断返回1 2 J Z r e l累加器为零转移2 2 J N Z r e l累加器非零转移2 2 C J N E A,#d a t a,r e l累加器与立即数不等转移32 C J N E A,d i r e c t,r e l累加器与直接寻址单元不等转移32 C J N E R n,#d a t a,r e l寄存器与立即数不等转移32C J N E@R i,#d a t a,r e l R A M单元与立即数不等转移32D J N Z R n,r e l寄存器减1不为零转移2 2 D J N Z d i r e c t,r e l直接寻址单元减1不为零转移32N O P空操作1 1五、布尔操作类指令M O V C,b i t直接寻址位送C2 1 M O V b i t,C C送直接寻址位2 1C L R C C清零1 1C L R b i t直接寻址位清零2 1C P L C C取反1 1C P L b i t直接寻址位取反2 1S E T B C C置位1 1 S E T B b i t直接寻址位置位2 1A N L C,b i t C逻辑与直接寻址位2 2A N L C,/b i t C逻辑与直接寻址位的反2 2O R L C,b i t C逻辑或直接寻址位2 2O R L C,/b i t C逻辑或直接寻址位的反2 2 J C r e l C为1转移2 2J N C r e l C为零转移2 2 J B b i t,r e l直接寻址位为1转移3 2J N B b i t,r e l直接寻址为0转移1、D1~D8八个彩灯按规定顺序依次点亮(间隔1秒),最后全亮;2、按规定顺序依次熄灭(间隔1秒),最后全灭;3、八个灯同时点亮,保持1秒;4、八个灯同时熄灭,保持秒;再将第3、4步重复4遍,最后整个程序再重复N遍。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
常见51单片机指令及详解数据传递类指令(1)以累加器为目的操作数的指令MOV A,RnMOV A,directMOV A,@RiMOV A,#data第一条指令中,Rn代表的是R0-R7。
第二条指令中,direct就是指的直接地址,而第三条指令中,就是我们刚才讲过的。
第四条指令是将立即数data送到A中。
下面我们通过一些例子加以说明:MOV A,R1 ;将工作寄存器R1中的值送入A,R1中的值保持不变。
MOV A,30H ;将内存30H单元中的值送入A,30H单元中的值保持不变。
MOV A,@R1 ;先看R1中是什么值,把这个值作为地址,并将这个地址单元中的值送入A中。
如执行命令前R1中的值为20H,则是将20H单元中的值送入A中。
MOV A,#34H ;将立即数34H送入A中,执行完本条指令后,A中的值是34H。
(2)以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器,源操作数不变。
(3)以直接地址为目的操作数的指令MOV direct,A 例: MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H(4)以间接地址为目的操作数的指令MOV @Ri,A 例:MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H(5)十六位数的传递指令MOV DPTR,#data168051是一种8位机,这是唯一的一条16位立即数传递指令,其功能是将一个16位的立即数送入DPTR中去。
其中高8位送入DPH,低8位送入DPL。
例:MOV DPTR,#1234H,则执行完了之后DPH中的值为12H,DPL中的值为34H。
反之,如果我们分别向DPH,DPL送数,则结果也一样。
如有下面两条指令:MOV DPH,#35H,MOV DPL,#12H。
则就相当于执行了MOV DPTR,#3512H。
累加器A与片外RAM之间的数据传递类指令MOVX A,@RiMOVX @Ri,AMOVX #9; A,@DPTRMOVX @DPTR,A说明:1)在51中,与外部存储器RAM打交道的只可以是A累加器。
所有需要送入外部RAM 的数据必需要通过A送去,而所有要读入的外部RAM中的数据也必需通过A读入。
在此我们可以看出内外部RAM的区别了,内部RAM间可以直接进行数据的传递,而外部则不行,比如,要将外部RAM中某一单元(设为0100H单元的数据)送入另一个单元(设为0200H单元),也必须先将0100H单元中的内容读入A,然后再送到0200H单元中去。
2)要读或写外部的RAM,当然也必须要知道RAM的地址,在后两条指令中,地址是被直接放在DPTR中的。
而前两条指令,由于Ri(即R0或R1)只是一个8位的寄存器,所以只提供低8位地址。
因为有时扩展的外部RAM的数量比较少,少于或等于256个,就只需要提供8位地址就够了。
3)使用时应当首先将要读或写的地址送入DPTR或Ri中,然后再用读写命令。
例:将外部RAM中100H单元中的内容送入外部RAM中200H单元中。
MOV DPTR,#0100HMOVX A,@DPTRMOV DPTR,#0200HMOVX @DPTR,A程序存储器向累加器A传送指令MOVC A,@A+DPTR本指令是将ROM中的数送入A中。
本指令也被称为查表指令,常用此指令来查一个已做好在ROM中的表格说明:此条指令引出一个新的寻址方法:变址寻址。
本指令是要在ROM的一个地址单元中找出数据,显然必须知道这个单元的地址,这个单元的地址是这样确定的:在执行本指令立脚点DPTR中有一个数,A中有一个数,执行指令时,将A和DPTR中的数加起为,就成为要查找的单元的地址。
1)查找到的结果被放在A中,因此,本条指令执行前后,A中的值不一定相同。
例:有一个数在R0中,要求用查表的方法确定它的平方值(此数的取值范围是0-5)MOV DPTR,#TABLEMOV A,R0MOVC A,@A+DPTRTABLE: DB 0,1,4,9,16,25设R0中的值为2,送入A中,而DPTR中的值则为TABLE,则最终确定的ROM单元的地址就是TABLE+2,也就是到这个单元中去取数,取到的是4,显然它正是2的平方。
其它数据也可以类推。
标号的真实含义:从这个地方也可以看到另一个问题,我们使用了标号来替代具体的单元地址。
事实上,标号的真实含义就是地址数值。
在这里它代表了,0,1,4,9,16,25这几个数据在ROM中存放的起点位置。
而在以前我们学过的如LCALL DELAY指令中,DELAY 则代表了以DELAY为标号的那段程序在ROM中存放的起始地址。
事实上,CPU正是通过这个地址才找到这段程序的。
可以通过以下的例子再来看一看标号的含义:MOV DPTR,#100HMOV A,R0MOVC A,@A+DPTR.ORG 0100H.DB 0,1,4,9,16,25如果R0中的值为2,则最终地址为100H+2为102H,到102H单元中找到的是4。
这个可以看懂了吧?那为什么不这样写程序,要用标号呢?不是增加疑惑吗?如果这样写程序的话,在写程序时,我们就必须确定这张表格在ROM中的具体的位置,如果写完程序后,又想在这段程序前插入一段程序,那么这张表格的位置就又要变了,要改ORG 100H这句话了,我们是经常需要修改程序的,那多麻烦,所以就用标号来替代,只要一编译程序,位置就自动发生变化,我们把这个麻烦事交给计算机��指PC机去做了。
堆栈操作PUSH directPOP #9; direct第一条指令称之为推入,就是将direct中的内容送入堆栈中,第二条指令称之为弹出,就是将堆栈中的内容送回到direct中。
推入指令的执行过程是,首先将SP中的值加1,然后把SP中的值当作地址,将direct中的值送进以SP中的值为地址的RAM单元中。
例:MOV SP,#5FHMOV A,#100MOV B,#20PUSH ACCPUSH B则执行第一条PUSH ACC指令是这样的:将SP中的值加1,即变为60H,然后将A中的值送到60H单元中,因此执行完本条指令后,内存60H单元的值就是100,同样,执行PUSH B时,是将SP+1,即变为61H,然后将B中的值送入到61H单元中,即执行完本条指令后,61H单元中的值变为20。
POP指令的执行是这样的,首先将SP中的值作为地址,并将此地址中的数送到POP指令后面的那个direct中,然后SP减1。
接上例:POP BPOP ACC则执行过程是:将SP中的值(现在是61H)作为地址,取61H单元中的数值(现在是20),送到B中,所以执行完本条指令后B中的值是20,然后将SP减1,因此本条指令执行完后,SP的值变为60H,然后执行POP ACC,将SP中的值(60H)作为地址,从该地址中取数(现在是100),并送到ACC中,所以执行完本条指令后,ACC中的值是100。
这有什么意义呢?ACC中的值本来就是100,B中的值本来就是20,是的,在本例中,的确没有意义,但在实际工作中,则在PUSH B后往往要执行其他指令,而且这些指令会把A中的值,B中的值改掉,所以在程序的结束,如果我们要把A和B中的值恢复原值,那么这些指令就有意义了。
还有一个问题,如果我不用堆栈,比如说在PUSH ACC指令处用MOV 60H,A,在PUSH B 处用指令MOV 61H,B,然后用MOV A,60H,MOV B,61H来替代两条POP指令,不是也一样吗?是的,从结果上看是一样的,但是从过程看是不一样的,PUSH和POP指令都是单字节,单周期指令,而MOV指令则是双字节,双周期指令。
更何况,堆栈的作用不止于此,所以一般的计算机上都设有堆栈,而我们在编写子程序,需要保存数据时,通常也不采用后面的方法,而是用堆栈的方法来实现。
例:写出以下程序的运行结果MOV 30H,#12MOV 31H,#23PUSH 30HPUSH 31HPOP 30HPOP 31H结果是30H中的值变为23,而31H中的值则变为12。
也就两者进行了数据交换。
从这个例子可以看出:使用堆栈时,入栈的书写顺序和出栈的书写顺序必须相反,才能保证数据被送回原位,否则就要出错了。
算术运算类指令1.不带进位位的加法指令ADD A,#DATA ;例:ADD A,#10HADD A,direct ;例:ADD A,10HADD A,Rn ;例:ADD A,R7ADD A,@Ri ;例:ADD A,@R0用途:将A中的值与其后面的值相加,最终结果否是回到A中。
例:MOV A,#30HADD A,#10H则执行完本条指令后,A中的值为40H。
2.带进位位的加法指令ADDC A,RnADDC A,directADDC A,@RiADDC A,#data用途:将A中的值和其后面的值相加,并且加上进位位C中的值。
说明:由于51单片机是一种8位机,所以只能做8位的数学运算,但8位运算的范围只有0-255,这在实际工作中是不够的,因此就要进行扩展,一般是将2个8位的数学运算合起来,成为一个16位的运算,这样,可以表达的数的范围就可以达到0-65535。
如何合并呢?其实很简单,让我们看一个10进制数的例子:66+78。
这两个数相加,我们根本不在意这的过程,但事实上我们是这样做的:先做6+8(低位),然后再做6+7,这是高位。
做了两次加法,只是我们做的时候并没有刻意分成两次加法来做罢了,或者说我们并没有意识到我们做了两次加法。
之所以要分成两次来做,是因为这两个数超过了一位数所能表达的范置(0-9)。
在做低位时产生了进位,我们做的时候是在适当的位置点一下,然后在做高位加法是将这一点加进去。
那么计算机中做16位加法时同样如此,先做低8位的,如果两数相加产生了进位,也要“点一下”做个标记,这个标记就是进位位C,在PSW中。
在进行高位加法是将这个C加进去。
例:1067H+10A0H,先做67H+A0H=107H,而107H显然超过了0FFH,因此最终保存在A中的是7,而1则到了PSW中的CY位了,换言之,CY就相当于是100H。
然后再做10H+10H+CY,结果是21H,所以最终的结果是2107H。
3.带借位的减法指令SUBB A,RnSUBB A,directSUBB A,@RiSUBB A,#data设(每个H,(R2)=55H,CY=1,执行指令SUBB A,R2之后,A中的值为73H。
