比例放大器设计
同相比例和反相比例放大器
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻Rf 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出图 1 同相比例运算电路图 1 加法运算电路若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
multisim仿真反相比例放大器的电路
multisim仿真反相比例放大器的电路反相比例放大器是一种常见的基本放大电路，它可以将输入信号的幅度放大，并且输出信号的相位与输入信号相反。
本文将使用Multisim软件来仿真反相比例放大器的电路。
让我们来了解一下反相比例放大器的原理。
反相比例放大器由一个差分放大器和一个负反馈电阻组成。
差分放大器由两个输入端口和一个输出端口组成。
输入信号通过负反馈电阻连接到差分放大器的负输入端口，而输出信号则从差分放大器的输出端口获取。
在Multisim中，我们可以使用操作符库中的元件来构建反相比例放大器的电路。
首先，从元件库中选择一个操作放大器，例如LM741。
将它拖放到工作区中。
接下来，我们需要添加两个电阻来构建差分放大器的输入电路。
选择一个合适的电阻元件，并将其连接到操作放大器的正输入端口和负输入端口。
然后，添加一个反馈电阻，将其连接到操作放大器的输出端口和负输入端口。
现在，我们已经搭建好了反相比例放大器的电路。
接下来，我们需要设置输入信号和测量输出信号。
在Multisim中，我们可以使用函数发生器来生成输入信号。
从元件库中选择一个函数发生器，并将其连接到操作放大器的正输入端口。
我们可以设置函数发生器的幅度和频率来模拟不同的输入信号。
例如，我们可以将幅度设置为1V，频率设置为1kHz。
然后，我们需要添加一个示波器来测量输出信号。
从元件库中选择一个示波器，并将其连接到操作放大器的输出端口。
现在，我们已经完成了反相比例放大器的电路搭建和设置。
我们可以点击运行按钮来开始仿真。
在仿真结果中，我们可以观察到输入信号和输出信号的波形。
输入信号的幅度和频率可以通过函数发生器进行调节。
输出信号的幅度将根据输入信号的幅度和反馈电阻的比例进行放大，并且相位将与输入信号相反。
通过调节反馈电阻的阻值，我们可以改变放大器的放大倍数。
较大的反馈电阻将导致较大的放大倍数，而较小的反馈电阻将导致较小的放大倍数。
在实际应用中，反相比例放大器被广泛应用于信号处理和放大电路中。

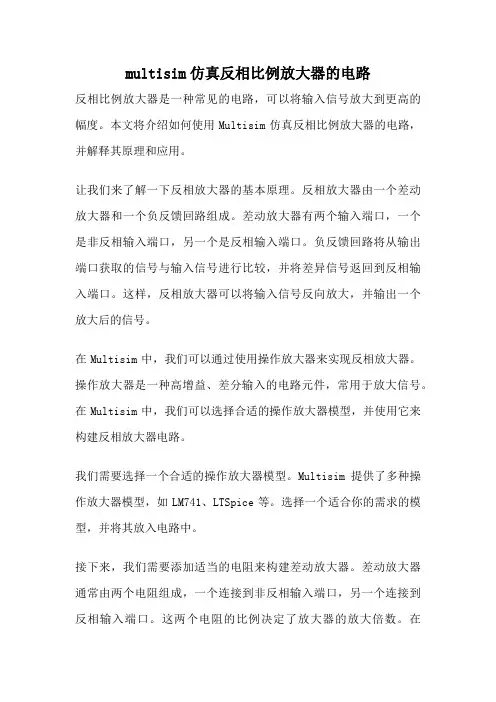

multisim仿真反相比例放大器的电路
multisim仿真反相比例放大器的电路反相比例放大器是一种常见的电路，可以将输入信号放大到更高的幅度。
本文将介绍如何使用Multisim仿真反相比例放大器的电路，并解释其原理和应用。
让我们来了解一下反相放大器的基本原理。
反相放大器由一个差动放大器和一个负反馈回路组成。
差动放大器有两个输入端口，一个是非反相输入端口，另一个是反相输入端口。
负反馈回路将从输出端口获取的信号与输入信号进行比较，并将差异信号返回到反相输入端口。
这样，反相放大器可以将输入信号反向放大，并输出一个放大后的信号。
在Multisim中，我们可以通过使用操作放大器来实现反相放大器。
操作放大器是一种高增益、差分输入的电路元件，常用于放大信号。
在Multisim中，我们可以选择合适的操作放大器模型，并使用它来构建反相放大器电路。
我们需要选择一个合适的操作放大器模型。
Multisim提供了多种操作放大器模型，如LM741、LTSpice等。
选择一个适合你的需求的模型，并将其放入电路中。
接下来，我们需要添加适当的电阻来构建差动放大器。
差动放大器通常由两个电阻组成，一个连接到非反相输入端口，另一个连接到反相输入端口。
这两个电阻的比例决定了放大器的放大倍数。
在Multisim中，我们可以选择合适的电阻值，并将其放入电路中。
然后，我们需要添加负反馈回路。
负反馈回路通常由一个电阻连接到放大器的输出端口，并将其连接到反相输入端口。
这样，输出信号将与输入信号进行比较，并将差异信号返回到反相输入端口。
在Multisim中，我们可以选择适当的电阻值，并将其放入电路中。
完成上述步骤后，我们可以通过设置输入信号的幅度和频率，并运行仿真来观察反相放大器的输出信号。
在Multisim中，我们可以设置输入信号的幅度和频率，并将其应用到电路中。
然后，我们可以运行仿真，并观察输出信号的波形和幅度变化。
通过仿真，我们可以观察到反相放大器的放大倍数和频率响应。
放大倍数是指输出信号与输入信号的幅度比值。
比例放大器工作原理
• 引言 • 比例放大器的基本原理 • 比例放大器的分类 • 比例放大器的应用 • 比例放大器的性能指标 • 比例放大器的设计考虑因素 • 结论
01
引言
比例放大器简介
01
比例放大器是一种电子设备，用 于将输入信号按一定比例放大， 输出信号的幅度与输入信号的幅 度成比例关系。
02
05
比例放大器的性能指标
电压放大倍数
总结词
电压放大倍数是衡量比例放大器性能的 重要指标之一，它表示输出电压与输入 电压的比值。
VS
详细描述
电压放大倍数反映了比例放大器对输入信 号的电压增益能力，即输出信号电压的大 小与输入信号电压的大小之间的比例关系 。在电子应用中，电压放大倍数越高，信 号的放大效果越好，但同时也会引入更大 的噪声和失真。
03
总结词
04
功率比例放大器在需要大功率输 出的应用中较为常见，如音频放 大、电机驱动等。
详细描述
在音频放大中，功率比例放大器 用于将微弱的音频信号放大到足 以驱动扬声器或耳机；在电机驱 动中，功率比例放大器用于将微 弱的控制信号放大到足以驱动电 机或其他执行器的水平。
04
比例放大器的应用
模拟电路
要点二
动态范围
动态范围是指放大器能够处理的信号的最大与最小幅度之 比，是衡量放大器性能的重要参数。动态范围越大，表示 放大器能够处理的信号幅度变化范围越广。
输出负载的阻抗
输出阻抗匹配
为了使比例放大器的输出信号能够有效地传输到负载， 需要确保输出阻抗与负载阻抗相匹配。不匹配的阻抗会 导致信号损失和失真，影响放大器的性能。
负载驱动能力
比例放大器的负载驱动能力决定了其能够驱动的输出电 流和电压的大小。在设计时，需要考虑放大器的负载驱 动能力是否满足应用需求，以确保放大器能够提供足够 的功率来驱动负载。
实验3比例放大电路的设计和调试(最终版)讲解
四、 LM324基本选题A的测试
（二）反相比例放大器焊接图（用LM324中第1个运放）
1-2管脚间， 反馈电阻Rf
11脚接黑导线 接电源-12v
3管脚到地， 平衡电阻R2
接地，远离 正负电源，
避免短路
输入信号Ui到 2管脚间，电
阻R1
4脚接红导线 接电源+12v
（三）测量步骤
四、 LM324基本选题A的测试
如果在高频段，输出信号的波形失真，该如何解决？原 因是什么？
答：是输入信号的幅度太大，降低输入信号幅度。
注意：在整个测量过程中，都要保证输出波形不失 真。！！！
四、 LM324基本选题A的测试
左图是200Hz中低频段的输入输出电压波形，输入电压峰峰值 为528mV，输出电压峰峰值为5.32V。
右图即为增大频率时，输出电压峰峰值降为 5.32*0.707=3.76V左右。对应的上限频率为35.09kHz
基本选题C.用LM324构成反相比例放大器，最小电阻为2k，要求完成以下内容
1.输入可调直流电压，测试电路的电压传输特性，并确定闭环增益 Auf 及输入
输出动态范围。
一、实验内容和预习报告
选题内容： 选题A：基本选题A 选题B：基本选题A +基本选题B 选题C：基本选题A +基本选题B +基本选题C
标识位
是一个U字形的排列。
所有双列直插(DIP)封装的集 成电路芯片都是相同的排列 顺序
右下图是LM324各管脚功能
一、实验内容和预习报告
二、认识元器件
三、LM324反相比例放大电路 四、LM324基本选题A的测试 五、LM324基本选题B的测试 六、LM324基本选题C的测试 七、实验报告
LM741反比例放大电路设计报告参考模板
反相放大器2012电子设计竞赛设计报告姓名:林波学号:100404023学院:电子与信息工程专业:电子信息工程设计报告一.原件参数放大主芯片为LM741;反馈电阻R1为200KΩ;输入电阻R2为20KΩ;平衡电阻R3为R1//R2=18KΩ;\调零电阻为100 KΩ;VCC为+15V;VDD为-15V;工作原理:运算放大器有反相输入端（－）和同向输入端（+）.如将同箱输入端接地，反向输入端加信号，则输出信号和输入信号反相，一般运算放大器的开环放大倍数非常高，加入负反馈可限制放大，使其稳定，频率特性得到改善。
图中是运算放大器电路。
因此V2=I ×R1 =(Vi ×R1)/R2 ,因此Vo=－V2=－(R1/R2) ×Vi.可以推出此放大电路的放大增益为10.引脚图电路图电路的模拟运行多功能电路板上的焊接图二.原件明细电阻R1阻值为200 KΩ电阻R2阻值为20 KΩ电阻R3阻值为18 KΩ调零电阻为100 KΩ;信号源100mv/50hzLM741芯片+-15V直流电源导线若干三同相输入端置于电源负端，电路是否能够正常工作？为什么？当同相输入端置于电源负端时,电路无法正常工作,芯片内部的电路通常都是直接耦合的,它能自动调节静态工作点,但是如果某个输入引脚直接被接到电源或地,自动调节功能也就不正常了,晶体管也就无法抬高地线电压,也无法拉低电源电压,如此芯片就不能满足虚短和虚断的条件.2.此电阻的作用在于消除静态基极电流对输出电压的影响,没有了平衡电阻就不能进行消除.且次电阻的阻值为反馈电阻和输入电阻的并联.四电路的闭环通频带宽的预测LM741的带宽增益根据数据手册查询可知为1MHZ..在根据所设计的放大电路的增益为10.所以有:Fm=GBW/G=1*(1*10^6)/10=100KHZ忽略下线频率,所以又通频带宽为BWF=FH-FL=100KHZ.五预测电路在20kHz下的最大输出电压幅度LM741运算放大器使用时需于7、4脚位供应一对同等大小的正负电源电压＋Vcc与－Vdd，一旦于2、3脚位即两输入端间有电压差存在，压差即会被放大于输出端，唯运算放大器具有一特色，其输出电压值决不会大于正电源电压＋Vcc或小于负电源电压－Vdd，输入电压差经放大后若大于外接电源电压＋Vcc至－Vdd之范围，其值会等于＋Vcc或－Vdd，故一般运算放大器输出电压均具有如图之特性曲线，输出电压于到达＋Vcc和－Vdd后会呈现饱和现象。
基于微处理器和CANopen现场总线技术的电液比例阀放大器设计
基于CAN现场总线技术的电液比例阀放大器设计摘要：适应现代工程机械向数字化、分布式控制方向发展的需求，提出一种基于微处理器和CANopen现场总线技术的电液比例阀放大器设计方案。
该放大器采用高频PWM驱动方式，使线圈平均电流和颤振信号独立可调；以微处理器为核心，软硬件协同完成电流在线检测和闭环控制；并扩展CANopen接口，实现远程参数设置、程序下载和信息反馈。
具有结构简单、调试方便、便于网络集成等优点。
伴随着微电子、计算机和液压传动技术的发展和成熟，数字化、网络化、分布式控制已成为现代工程机械控制领域的研究热点。
电液比例阀作为电－液－机械转换的核心部件，具有推力大、结构简单、对油质要求不高、价格低廉等优点[1]，在工程机械中得到广泛应用。
由于控制器产生的低功率信号无法直接驱动阀心线圈，放大器成为电液比例控制系统中必不可少且非常重要的组成部分。
传统的比例阀放大器一般以模拟电路为主，参数设置、控制算法调节和现场调试比较困难，无法满足当前工程机械在线调试、网络集成和分布控制的要求。
为适应这一需求，本文在分析影响比例阀控制特性因素的基础上，对现有的PWM比例放大技术进行改进。
以微处理器为核心，研究数字化的功率控制方法。
同时扩展CANopen总线接口，实现远程参数设置、程序下载和网络互联。
1.比例放大器原理及相关因素应用于工程机械的电液比例阀，按功能划分有流量阀、方向阀和压力阀等类型。
其内部大都采用一种具有固定行程的线性马达，称为螺旋管。
在稳定条件下，流过线圈的电流与阀芯位移直接相关。
比例放大器正是通过改变线圈平均电流来间接调节阀芯位移。
然而，作为一个实际系统，比例阀放大器设计不仅要实现控制信号放大，还要考虑诸多复杂因素。
1.1 高频PWM与颤振工程机械电液比例阀一般采用直流电源供电。
假设线圈内阻恒定，通过PWM信号控制开关功率管的通断时间，能实现线圈平均电流调节。
电流大小与PWM波占空比成正比。
PWM波频率取值范围为100Hz～5kHz以上，一般将100～400Hz称为低频，5kHz以上称为高频。
比例放大电路的设计_2
151实验三 比例放大电路的设计一．实验目的1．掌握集成运放线性应用电路的设计方法。
2．掌握电路的安装、调试与电路性能指标的测试方法。
二．预习要求1．根据给出的指标，设计电路并计算电路的有关参数。
2．画出标有元件值的电路图，制定出实验方案，选择实验仪器设备。
3．写出预习报告三. 比例放大电路的特点、设计与调试（一）．反相比例放大电路 1．反相比例放大电路的特点 U 由运算放大器组成的反相比例放大电 U o 路如图1所示。
根据集成运算放大器的基本原理，反 相比例放大电路的闭环特性为：闭环电压增益：1R R A fuf -= （1） 图1 反相比例放大器输入电阻 1R R if = （2）输出电阻 01≈+=uoo of KA R R （3） 其中： A uo 为运放的开环电压增益，f R R R K +=11 环路带宽 f uo o f R R A BW BW 1⋅⋅= （4） 其中：BW o 为运放的开环带宽。
最佳反馈电阻 K R R R o id f 2⋅==2)1(uf o id A R R -⋅ （5） 上式中：R id 为运放的差模输入电阻，R o 为运放的输出电阻。
平衡电阻 f P R R R //1= （6）从以上公式可以看出，由运算放大器组成的反相输入比例放大电路具有以下特性：（1）在深度负反馈的情况下工作时，电路的放大倍数仅由外接电阻R 1和 R f 的值决定。
（2）由于同相端接地，故反相端的电位为“虚地”，因此，对前级信号源来说，其负载不是运放本身的输入电阻，而是电路的闭环输入电阻R 1。
由于R if = R 1，因此反相比例放大电152路只适用于信号源对负载电阻要求不高的场合（小于500k Ω）（3）在深度负反馈的情况下，运放的输出电阻很小。
2．反相比例放大电路的设计反相比例放大电路的设计，就是根据给定的性能指标，计算并确定运算放大器的各项参数以及外电路的元件参数。
例如，要设计一个反相比例放大电路，性能指标和已知条件如下：闭环电压增益A uf ，闭环带宽BW f ，闭环输入电阻R if ，最小输入信号U Imin ，最大输出电压U Omax ，负载电阻R L ，工作温度范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三 比例放大电路的设计一．实验目的1．掌握集成运放线性应用电路的设计方法。
2．掌握电路的安装、调试与电路性能指标的测试方法。
二．预习要求1．根据给出的指标，设计电路并计算电路的有关参数。
2．画出标有元件值的电路图，制定出实验方案，选择实验仪器设备。
3．写出预习报告三. 比例放大电路的特点、设计与调试（一）．反相比例放大电路 1．反相比例放大电路的特点 U 由运算放大器组成的反相比例放大电 U o 路如图1所示。
根据集成运算放大器的基本原理，反 相比例放大电路的闭环特性为：闭环电压增益：1R R A fuf -= （1） 图1 反相比例放大器输入电阻 1R R if = （2）输出电阻 01≈+=uoo of KA R R （3） 其中： A uo 为运放的开环电压增益，f R R R K +=11 环路带宽 f uo o f R R A BW BW 1⋅⋅= （4） 其中：BW o 为运放的开环带宽。
最佳反馈电阻 K R R R o id f 2⋅==2)1(uf o id A R R -⋅ （5） 上式中：R id 为运放的差模输入电阻，R o 为运放的输出电阻。
平衡电阻 f P R R R //1= （6）从以上公式可以看出，由运算放大器组成的反相输入比例放大电路具有以下特性：（1）在深度负反馈的情况下工作时，电路的放大倍数仅由外接电阻R 1和 R f 的值决定。
（2）由于同相端接地，故反相端的电位为“虚地”，因此，对前级信号源来说，其负载不是运放本身的输入电阻，而是电路的闭环输入电阻R 1。
由于R if = R 1，因此反相比例放大电路只适用于信号源对负载电阻要求不高的场合（小于500k Ω）（3）在深度负反馈的情况下，运放的输出电阻很小。
2．反相比例放大电路的设计反相比例放大电路的设计，就是根据给定的性能指标，计算并确定运算放大器的各项参数以及外电路的元件参数。
例如，要设计一个反相比例放大电路，性能指标和已知条件如下：闭环电压增益A uf ，闭环带宽BW f ，闭环输入电阻R if ，最小输入信号U Imin ，最大输出电压U Omax ，负载电阻R L ，工作温度范围。
设计步骤如下：（1）选择集成运算放大器选用集成运算放大器时，应先查阅有关产品手册，了解以下主要参数：运放的开环电 压增益A uo ，运放的开环带宽BW o ，运放的输入失调电压U IO 、输入失调电压温漂U IO /T ，输入失调电流I Io 、输入失调电流温漂I IO /T ，输入偏置电流I IB ，运放的差模输入电阻R id 和输出电阻R o 等。
为了减小比例放大电路的闭环电压增益误差，提高放大电路的工作稳定性，应尽量选 用输入失调参数小，开环电压增益和差模输入电阻大，输出电阻小的集成运放。
为了减小比例放大电路的动态误差，（主要是频率失真与相位失真），集成运算放大器的增益带宽积A u ·BW 和转换速率S R 还应满足以下关系：A u ·BW >∣A uf ∣·BW f S R > 2πf max U Omax上式中，f max 是输入信号的最高工作频率。
U Omax 是集成运算放大器的最大输出电压。
（2）计算最佳反馈电阻按以下公式计算最佳反馈电阻：K R R R o id f 2⋅==2)1(uf o id A R R -⋅ 为了保证放大电路工作时，不超过集成运算放大器所允许的最大输出电流I Omax ，R f 值 的选取还必须满足：m ax m ax //O O L f I U R R >。
如果算出来的R f 太小，不满足上式时，应另外选择一个最大输出电流I Omax 较大且能满足 式（1）中要求的运算放大器。
在放大倍数要求不高的情况下，可以选用比最佳反馈电阻值大的R f 。
（3）计算输入电阻R 1uf fA R R =1由上式计算出来的R 1必须大于或等于设计要求规定的闭环输入电阻R if 。
否则应改变R f 的值，或另选差模输入电阻高的集成运算放大器。
（4）计算平衡电阻R PR P =R 1//R f（5）计算输入失调温漂电压T dT dI R T dT dU R R U IO IO f I ∆+∆⎪⎪⎭⎫ ⎝⎛+=∆111 要求ΔU I << U Imin 。
一般应使 U Imin > 100ΔU I ，这样才能使温漂引起的误差小于1%。
若ΔU I 不满足要求，应另外选择漂移小的集成运算放大器。
3．反相比例放大电路的调试与性能测试（1）消除自激振荡按照所设计的电路和计算的参数，选择元件，安装电路，弄清集成运放的电源端，调 零端、输入与输出端。
根据所用运放的型号和A uo 的大小，考虑是否需要相位补偿。
若需要相位补偿，应从使用手册中查出相应的补偿电路及其元件参数。
当完成相位补偿后，将放大电路的输入端接地，检查无误后，接通电源。
用示波器观察其输出端是否有振荡波形。
若有振荡波形，应适当地调整补偿电路的参数，直至完全消除自激振荡为止。
在观察输出波形时，应把噪声波形和自激振荡波形区分开来。
噪声波形是一个频率不定，幅值不定的波形，自激振荡波形是一个频率和幅度固定的周期波形。
（2）调零把输入端接地，用直流电压表测量输出电压，检查输出电压U O 是否等于零，若U O 不等于零，应仔细调节运放的调零电位器，使输出电压为零。
（3）在输入端加入U I =0.1V 的直流信号,用直流电压表测量输出电压。
将测量值与计算值 进行比较，看是否满足设计要求。
（4）观察输出波形在输入端加入f=1000Hz ，U im =1V 的交流信号，用示波器观察输出波形，若输出波形出现“平顶形”失真，表明运放已进入饱和区工作，此时应提高电源电压，以消除“平顶形”失真。
R（二）同相比例放大电路 1．同相比例放大电路的特点 由运算放大器组成的同相输入比例 U o 放大电路如图2所示。
同相放大器的电压放大倍数为： 1111R R R R R U U A f f I O uf +=+== （7） 同相放大器的输入电阻为： 图2 同相比例放大器R if =R 1//R f +R id （1+A uo • F ） （8）其中：R id 是运放的差模输入电阻，A uo 是集成运放的开环电压增益，F=R 1/(R 1+R f ）为反馈系数。
输出电阻：R o ≈0放大器同相端的直流平衡电阻为：R P = R f // R 1。
（9）放大器的闭环带宽为： o uf uo f BW A A BW ⋅=（10） 最佳反馈电阻 =f R 2ufo id A R R ⋅⋅ （11）2．同相比例放大电路的设计要求设计一个同相比例放大电路，性能指标和已知条件如下：闭环电压放大倍数A uf ，闭环带宽BW f ，闭环输入电阻R if ，最小输入信号U Imin ，最大输出电压U Omax ，负载电阻R L ，工作温度范围。
设计步骤：（1）选择集成运算放大器在设计同相放大器时，对于所选用的集成运算放大器，除了要满足反相比例放大电路设计中所提出的各项要求外，集成运放共模输入电压的最大值还必须满足实际共模输入信号的最大值。
并且要求集成运放具有很高的共模抑制比。
当要求共模误差电压小于ΔU OC 时，集成运放的共模抑制比必须满足：uf OCIC CMR A U U K ⋅∆> 式中：U IC 是运放输入端的实际共模输入信号。
ΔU OC 是运放的共模误差电压。
（2）元件参数的计算1) 按以下公式计算最佳反馈电阻：2ufo id f A R R R ⋅⋅= 2）按以下公式计算R 1 11-=uf fA R R 为了保证电路工作时，不超过集成运放的最大输出电流I Omax ，R L 、R f 和R 1还必须满足以 下关系：maxmax 1)//(O O f L I U R R R >+ 3） 计算平衡电阻R P考虑到信号源内阻R S 的影响，R P =（R 1//R f ）– R S（3）计算输入失调温漂电压T T I R TU U IO P IO I ∆⎪⎭⎫ ⎝⎛∂∂⋅+∂∂=∆ 要求ΔU I <<U Imin 。
一般应使U Imin >100ΔU I ，这样才能使温漂引起的误差小于1%。
如果计算出来的ΔU I 不满足要求，应另外选择漂移小的集成运算放大器。
3.同相比例放大电路的调试与性能测试（具体步骤与反相比例放大电路相同）四．实验内容1．反相比例放大器的设计、安装与测试设计与安装一个反相比例放大器，使之满足A uf = －5（R f 、R 1、R 自选）。
1) 输入U I = +1.5V 的直流信号,用直流电压表测量输出电压U O 。
2) 输入f = 1kHz ，U im = 0.2V 的交流信号，用示波器测量输出电压u o 的幅值U om 、输出电压与输入电压之间的相位差。
2．同相比例放大器的设计、安装与测试设计与安装一个同相比例放大器，使满足A uf = 6。
1) 输入U I = +1.5V 的直流信号,用直流电压表测量输出电压U O 。
2) 输入f = 1kHz ，U im = 0.2V 的交流信号，用示波器测量输出电压u o 的幅值U om 、输出电压与输入电压之间的相位差。
3。
电压跟随器的设计、安装与测试设计与安装一个电压跟随器，使满足U O = U I 的关系。
1) 输入U I = +1.5V 的直流信号,用直流电压表测量输出电压U O 。
2) 输入f =1kHz ，U im = 0.2V 的交流信号，用示波器测量输出电压u o 的幅值U om 、输出电压与输入电压之间的相位差。
4．加法器的设计、安装与测试设计与安装一个加法器电路，使满足u o = －（10 u i1＋2 u i2），R f、R1、R2自选。
1）输入U I1 = +0.5V、U I2 = –1.5V的直流信号,用直流电压表测量输出电压U O。
2）输入f =1kHz，U im1 = U im2 = U im3 = 0.2V的交流信号，用示波器测量输出电压u o的幅值U om。
五．实验报告要求1．写出电路的设计过程。
2．画出标有元件值的实验电路。
3．写出调试与测试过程4．整理实验数据，将实验结果与理论值比较，分析误差原因。
