电力系统继电保护、继电保护信息管理系统(信息子站)
电力系统继电保护、继电保护信息管理系统（信息子站）
【摘要】继电保护主要指的是在电力系统出现故障的时候，借助继电器，保护系统的元件免受影响。
安装继电保护装置，对电力设备的运行进行监控，并尽快的切除故障设备。
在继电保护中，信息管理系统发挥了重要的作用，有助于电力系统的运行。
【关键词】电力系统；继电保护；信息管理系统；信息子站
电力系统主要是采用发电装置，将自然界的能源转化成电能，通过输电、变电以及配电等，把电能输送到用电单位。
通常情况下，电力系统处于良性运行的状态，当出现意外情况的时候，会影响到电力系统的运行。
为了保证用电的安全性以及经济性，必须在相应的流程以及环节安装控制系统，实现电能的控制与保护。
继电保护装置就是基于这个目的，因此，必须加强继电保护。
一、电力系统继电保护以及信息子站
1、继电保护
继电保护主要指的是在电力系统出现故障或者是受到安全威胁的时候，借助继电器，保护电力系统的元件。
继电保护能够在较短的时间内对故障设备进行自动的切除，或者是发出损坏的信号，使损失降低。
评价继电保护的指标是可靠性，也就是说在特定的范围内，当出现故障时，发出反应的动作，即使不应出现动作，继电保护也不会产生误动作。
一旦继电保护装置发生拒动或者是误动的动作，会给电力系统带来很大的损失。
如果系统备用容量足够，输电电路较多，系统内部的联系较为密切，出现误动后，线路被切断，造成的损失比较小。
但是，一旦出现拒动，造成的损失较大。
如果系统备用的容量比较小，系统内部的联系较为薄弱，一旦出现误动，会造成较大的损失；出现拒动时，后备装置会起到保护线路的作用，损失比较小。
因此，继电保护的平衡性就非常重要。
2、信息子站
信息子站系统主要是起到继电保护以及故障信息的作用，它的功能主要表现在：第一，进行数据汇集以及转发。
信息子站与主系统进行互联，可以优化通信的资源，减少通信处理的问题，实现有效的数据通信。
第二，数据缓冲。
信息子站内部有小型的数据库系统，对故障数据可以进行缓冲处理，使系统更加安全可靠。
第三，屏蔽多样性。
系统配备有通讯规约库，能够接入型号不同的二次设备，对二次设备多样性起到屏蔽作用。
第四，数据的预处理。
对部分信息可以进行预处理，减少了主站系统的压力，提升处理数据的效率。
第五，进行远程维护。
在给予充分授权的前提下，远程维护可以极大的提高工作效率。
第六，就地功能较为强大。
可以提供维护的接口以及软件，用户可以采用多种方式进行系统的维护。
子站系统能够配置工具软件，对子站的系统进行有效的管理。
当电力系统出现故障的时候，信息子站对设备故障信息可以进行自动的收集，并且把收集的信息传到主站，便于处理。
在信息子站中，故障处理程序主要是负责子站系统的信息，并转换成事件信息结构。
信息端口所收集并进行处理的数据主要是由数据库进行统一的管理，数据库自身具备统一访问并进行安全管理的机制，可以对故障信息进行及时的处理，并实现共享。
数据库对产品进行机制管理，系统参数的配置可以使产品在运行以及维护方面更加高效，稳定性更强。
电网在出现故障的时候，会出现故障信息，子站的主机数据库能够处理突发性的数据，还可以存档，信息的完整性得到保证。
二、继电保护信息管理系统及信息子站
1、继电保护信息管理系统
继电保护信息管理系统组成主要包括三部分：第一，图纸管理；第二，文档管理；第三，定值管理。
继电保护信息管理的来源主要是管理端、数据源以及变电站的微机。
管理系统需要计算机，还需要应用软件以及数据库。
在电网管理中，信息管理系统是其组成部分，为分析和判断问题提供支持。
通过对数据进行分类汇总，针对用户，提供相应的数据，借助网络，进行数据交换，便于共享资源。
主站系统主要包括：第一，Web服务器；第二，数据通讯服务器。
主站的系统端可以对信息进行处理，数据能够实现通信流通，子站系统的保护信息管理装置主要是借助网络和主站实现通讯，利用串口网络，可以和保护装置以及检测装置实现通讯。
子站能够实现系统数据库信息的查阅，并且可以进行数据的转换，此外，对于主站发出的命令，子站可以执行。
继电保护信息管理系统具有的特点如下：第一，实用性比较强，技术人员在管理数据时较为便捷，能够更加准确的分析数据，数据的流通能够对数据进行共享。
第二，可靠性比较高，中心数据库对信息进行管理，当工作站出现问题的时候，不会对整个的系统造成影响，安全性比较高。
第三，开放性，系统与网络连接在一起，数据源更加充裕，便于及时更新数据信息。
系统能够监控电力系统装置，直接显示设备的运行，检查多项参数，将参数和预定的参数进行比较，如果出现异常的数据，可以及时作出反应，对参数信息进行存储，并进行分析，重新存储在数据库中。
当故障信息再次出现的时候，就可以直接调用原来的资料，进行故障排除。
处理子站的信息，可以形成数据，并提供依据，完成远程管理，对各个环节进行控制，使电力系统稳定运行。
2、信息子站
在继电保护信息管理系统中，子站起到桥梁的作用，把保护装置和调度人员连接在一起，当出现复杂的电网事故时，子站系统会迅速的传递故障信息，为调度人员提供支持，有助于制定措施，使电网安全运行。
对于信息子站系统而言，常用的模式包括两种：第一，并行主站的模式；第二，前置机的模式。
并行主站的模式优势在于：在站内的局域网中，故障录波器、自动装置以及保护可以进入，或者是利用保护信息管理系统进入站内的局域网，借助站内的局域网，保护信息实现共享，通讯的效率得以提高，双网的结构使得系统可用率提高。
缺点在于：监控以及子站系统、站内装置处于同一网段，在设计的时候必须考虑到网络的安全问题，以免系统间相互影响，保证系统的良好运行。
前置机的模式优势在于监控系统以及子站系统能够独立成网，相互之间不会产生影响，两套系统、装置等可以安全的运行。
缺点在于：采用单网的结构，系统的可用率降低。
至于采用哪种模式，需要结合实际情况。
三、结语
电力系统不断发展，计算机通信技术不断进步，继电保护越来越趋向于智能化以及网络化，对继电保护工作者提出了更高的要求。
对于继电保护装置，应当进行定期的维护，发现故障并进行及时的处理。
此外，为了保持电力系统的稳定，需要不断完善继电保护信息管理系统，有效利用系统的资源，高效率的分析故障信息，采用自动化设备会减少工作人员的工作量，极大的提高工作效率，确保电力系统的稳步运行，为人们的生活提供便利。
参考文献：
[1]王振树，张波，孟昭勇.电力系统继电保护及故障信息子站系统的方案设计[J].继电器，2010（7）
[2]吉少博.浅析电力系统继电保护装置配置原则[J].科技资讯，2013（9）
[3]张禹.电力系统继电保护的作用与装置[J].大科技，2013（11）
[4]杨亮，朱亚东等.基于局域网的电力企业继电保护信息管理系统[J].黑龙江电力，2012 （5）
[5]张卓，齐秀波，初忠.电力企业继电保护信息管理系统[J].东北电力技术，2008（8）。

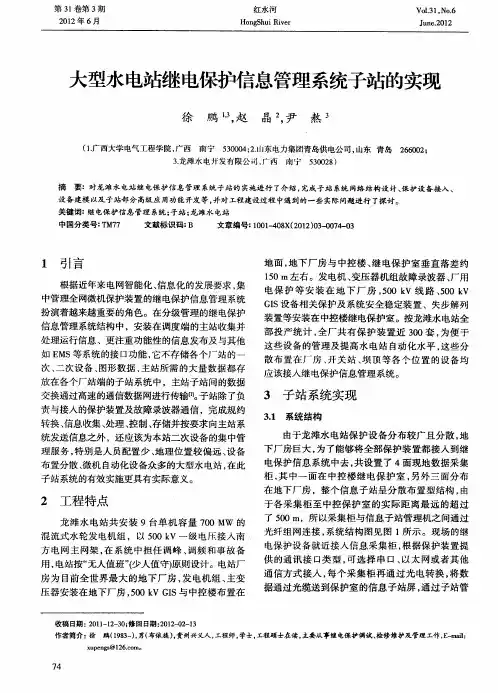

大型水电站继电保护信息管理系统子站的实现
这些设备的管理及提高水 电站 自动化水平 ， 这些分 散 布置 在 厂 房 、 关 站 、 顶 等 各 个 位 置 的设 备 均 开 坝
关 键 词 ： 电保 护信 息 管理 系统 ； 站 ； 滩 水 电站 继 子 龙
中国分类号： Ｍ ７ 号： ０ １４ ８ ２ １ ）３ ０ ７ － ３ １ ０－ ０Ｘ（０ ２ ０ － ０ ４ ０ －
１ 引 言
根 据近 年来 电 网智 能化 、 信息 化 的发 展要 求 ， 集 中管理 全 网微 机保 护装 置 的继 电保 护 信息 管理 系统
布置分 散 、 微机 自动化设 备众 多 的大 型水 电站 ， 在此 子 站系 统 的有效 实施更 具 有实 际意义 。
由于龙滩水电站保护设 备分 布较广且分散 ， 地
下 厂 房 巨大 ， 了能够 将 全部 保 护 装 置都 接 人 到继 为
电保护信息系统 中去 ， 共设置 了 ４面现地数据采集 柜 ， 中一 面 在 中控 楼 继 电保 护 室 ， 外 三 面 分 布 其 另 在地下厂房 ，整个信息子站呈分散布置型结构 ， 由 于各采集柜至 中控保护室 的实 际距离 最远的超 过 了 ５０Ｉ，所 以采集 柜 与信 息 子 站管 理机 之 间通 过 ０ ｎ
电保护设备就近接入信息采集柜 ， 根据保 护装置提
供 的通 讯 接 口类 型 ， 选 择 串 口 、 太 网或 者 其 他 可 以
用， 电站按“ 无人值班” （ 少人值守） 原则设计。电站厂 房为 目前全世界最大的地下厂房 ， 电机组 、 发 主变 压器安装在地下厂房 ， ０ｋ Ｉ ５ Ｖ ＧＳ与中控楼布置在 ０
继电保护故障信息系统特点及构成
继电保护故障信息系统特点及构成摘要】着智能电网的发展要求，对变电站内各类继电保护及安全自动装置、故障录波器所产生的大量信息的管理提出了更高的要求，继电保护故障信息处理系统建设，不仅满足了继电保护运行管理智能化水平，也提高电网事故处理效率，为电网安全稳定运行奠定基础。
基于此，本文特介绍了继电保护故障信息系统特点及构成，并以南方电网继电保护故障信息系统为例，总结了该继电保护故障信息系统构成方法。
【关键词】继电保护故障信息系统；特点；构成近年来，在电网发生故障时，继电保护装置、自动装置、故障录波器、安控装置及稳定监录装置等智能设备均具备了以数据方式向电网各级调度中心传输故障信息的可能[1]。
但目前应用于电网的安全智能装置均处于独立运行状态，没有形成有效的网络。
同时，因其自身缺乏智能化的分析功能以及管理模式落后，录取的故障信息也未能得到充分利用，主要表现为以下几点：时效性差、故障录波器厂家软件互不兼容、资源利用率低、缺乏历史资料查询功能等。
建设一个技术先进、安全性高、可靠实用、开放性好、可扩展性强的继电保护运行及故障信息处理系统，是各级调度机构的当务之急。
而要构建可靠实用、效率高的继电保护运行及故障信息处理系统，就需全面了解和掌握继电保护故障信息系统特点及构成。
1.继电保护故障信息系统特点继电保护故障信息管理系统是一个新兴电力自动化系统。
其目的在于为控制中心端监视、控制、管理变电站内的智能装置(包括继电保护、安全自动装置、故障录波器等)，并综合利用这些信息的技术手段，以使智能装置的运行管理水平与调度系统信息化、自动化的发展水平相适应。
它能在正常运行和电网故障时，采集、处理各种智能装置信息，并充分利用这些信息．为继电保护运行、管理服务，为实现继电保护装置状态检修提供前提条件，为分析、处理电网故障提供支持，以满足调度中心对电网正常运行及故障情况下各种信息需求。
2.继电保护故障信息系统构成2.1主站系统结构主站端包括数据/通信服务器，保护工作站以及web服务器。
继电保护信息子站系统简析
继电保护信息子站系统简析作者：边弘来源：《城市建设理论研究》2013年第29期摘要：继电保护故障及信息系统作为一个信息收集、整理和分析的平台，可以快速、简便、全面地获取故障信息。
该系统的建设，有利于生产运行部门快速作出事故处理方案，优化生产调度与管理决策，防止信息不全误判断造成的事故扩大，减少电网的事故损失。
本文重点阐述了保护信息子站的系统构成、子站的功能介绍和工程调试。
关键词：系统构成；功能；调试中图分类号：TM58 文献标识码：A引言随着电网自动化技术的快速发展，电网自动化系统的功能和性能不断完善，电力运行管理工作的自动化程度达到了很高的水平。
变电站内各种微机继电保护及安全自动装置、行波测距装置、故障录波器等设备所产生的大量信息却缺乏统一有效的管理，继电保护信息的监控、系统故障及保护动作行为的分析和管理的自动化水平显得相对滞后。
在这种情况下，建立继电保护信息管理网络，按照业务划分组织和应用数据，为事故分析和处理提供依据，提高继电保护运行管理的自动化水平就显得刻不容缓。
继电保护故障及信息系统作为一个信息收集、整理和分析的平台，可以快速、简便、全面地获取故障信息。
该系统的建设，有利于生产运行部门快速作出事故处理方案，优化生产调度与管理决策，防止信息不全误判断造成的事故扩大，减少电网的事故损失。
1.保护信息子站系统的构成继电保护及安全自动装置是保证电力系统安全稳定运行的重要屏障，是电力系统不可缺少的组成部分；是一个继电保护运行、管理的技术支持系统，同时又是一个电网故障时的信息支持、辅助分析和决策系统，包括运行于各级调度的主站系统和运行于变电站的子站系统。
系统主要由三层组成：调度层、厂站层、过程控制层。
采用分布式和客户/服务相结合的架构方式。
一般在各变电站的厂站层系统称为子站，主要负责解决站内设备的接入、数据汇总、预处理和数据转发问题；省、地局调度中心的调度层系统称为主站，主要实现对所管辖电网的二次设备的日常信息、故障信息等进行收集和处理，并提供给各专业人员进行必要的信息查询和管理，为事故处理提供决策的依据。
南方电网设备标准技术标书- 继电保护信息系统子站(通用部分)
南方电网设备标准技术标书继电保护信息系统子站（通用部分）编号：0201400052201603中国南方电网有限责任公司2016年03月本标书对应的专用技术标书目录序号名称编号1 继电保护信息系统子站（专用部分） 0201401052201603继电保护信息系统子站标准技术标书使用说明1、本技术标书分为通用部分和专用部分。
2、项目单位根据需求选择所需设备的技术标书。
技术标书通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，与辅助说明文件随招标计划一起提交至招标文件审查会：①项目单位要求值超出标准技术参数值范围；②根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术标书专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按专用部分的“招标人要求值”一栏填写相应的投标人响应部分表格，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
与通用部分条款的差异也需填写在“表8投标人技术偏差表”中。
5、技术标书范本的页面、标题等均为统一格式，不得随意更改。
接口要求。
6、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
目次1、总则 (1)2、应遵循的主要标准 (2)3、使用条件 (3)4、技术要求 (3)5、功能要求 (9)6、试验 (15)7、包装、运输、贮存和质量保证 (17)8、双方工作安排 (18)1、总则1.1 本招标技术文件适用于110kV~500kV变电站继电保护信息系统子站(下称“子站”)的功能设计、结构、性能、安装和试验等方面的技术要求。
继电保护故障信息子站系统结构探讨
通 信功能 比较 强 大
能够满 足
接 入 采 用 不 同通 信介 质
，
、
不 同规 约 的 各 厂 家 保 护 和 故
、
障录波 器装置
常告 警信号
、
采集保护 的 动作信号
、
压板投切状态
、
、
异 频
3 ) 从监 控系统接入
。
3 根 据保 护设 备 的通 信接 1 方 式 口
，
，
保 护测 量值 ( 电压
，
电流
嘲 鞠 ※《∞∞ ■m 嘲
1
引言
继 电 保 护 及 安 全 自动 装 置 是 保 证 电 力 系 统 安 全 稳 定 运
，
通 信 13 用
。
，
3 ： 两 个 1 给监控 系统用
，
一
，
个
： 13
给故 障信息 系统
，
所 以说
在 新 建 变 电 站应 该 采 用 此 种 方 式
，
而对 于 已
，
行 的重 要 屏 障
与开发
继 电 保 护 故 障信 息 子 站 系统 结 构 探 讨
严 夏
，
胡 崇晶
，
汪
建余
，
郑诗 木
，
李
强
(衢 州 电 力 局
，
浙江 衢 州
324000 )
局 继 电 保 护 故 障信 息 系 统 的建 设 工 程
。
，
对 子 站 系统 的结 构进行 分析
，
提 出 故 障信 息 子 站 建 设 的 两 种 结 构 方 薯 ll 一 b
。
、
网
，
个
： 13
保护信息管理子站技术规范书
- - -继电保护信息管理系统子站技术规工程项目：220kV兴业电站扩建工程广西电网公司广西博阳电力设计有限责任公司2009年05月目录1.总则1.1 总则1.2 工作围1.3 应遵循的主要现行标准2．技术要求2.1 环境条件2.2 电气额定值2.3 技术性能2.4 柜体要求3．系统构成3.1 系统结构3.2 网络结构3.3 硬件设备3.4 软件系统4．系统的技术性能要求4.1 系统功能4.2 系统的性能指标4.3 系统设备的抗干扰能力5．供货围6．技术服务7．现场服务8. 质量保证与试验9. 包装、标志、运输和保管10. 设计单位、联系人及联系方式1．总则1.1 总则1.1.1 本设备技术协议书适用于220kV变电站保护故障信息系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本设备技术协议书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规的条文, 卖方应提供符合本协议书和工业标准的优质产品。
1.1.3 如果卖方没有以书面形式对本协议书的条文提出异议, 则意味着卖方提供的设备(或系统)完全符合本技术协议书的要求。
1.1.4 本设备技术协议书所使用的标准如遇与卖方所执行的标准不一致时, 按较高标准执行。
1.1.5 本设备技术协议书经买、卖双方确认后作为订货合同的技术附件与合同正文具有同等法律效力。
1.1.6 本设备协议书未尽事宜,参照招标技术规书，由买卖双方协商确定。
1.2 工作围卖方应按本技术协议要求提供“继电保护故障信息子站系统”, 围包括系统硬件、系统软件、设计联络、培训、资料、验收、工程服务等各项事项。
当继电保护故障信息子站的软件版本升级时,供货厂家应及时免费予以更新。
当系统发生故障时厂家应在4小时及时相应，24小时赶到现场进行处理。
在技术协议签定后14天，卖方向广西博阳电力设计有限责任公司提供招标技术规书中规定的图纸和图纸的ACAD电子版（AUTOCAD14.0版）。
继电保护及故障信息系统子站装置检验标准
继电保护及故障信息系统子站装置检验标准摘要：检验作业是对即将投入使用的多路电能量采集装置和继电保护及故障信息系统子站装置的所有二次回路和通信回路（包括输入接口、绝缘性能、介质强度、抗高频干扰能力、抗快速瞬变脉冲群干扰能力、抗静电干扰的能力、抗工频磁场干扰能力、抗浪涌磁场干扰能力、耐冲击电压的能力、连续通电稳定性、机械性能、可靠性）进行周期性的全部检验和部分检验，采用严格的试验方法对装置进行检查，验证装置是否能够可靠运行，其性能是否符合有关标准和技术要求，以保证装置在运行中能正确反映电力系统中各电气设备发生的故障或不正常的工作状态。
关键词：结构与外观；功能、技术性能；绝缘电阻；电源影响；连续通电1 对检验人员的要求1.1人员要求1.1.1设备检验作业至少需要检验作业人员2人，其中负责人1人。
1.1.2作业负责人应具有从事专业工作1年以上的人员担任。
1.1.3作业参加人应具有从事专业工作半年以上的人员担任。
1.2作业负责人职责1.2.1检验作业负责人对设备回路检验作业全过程进行安全监督；1.2.2检验作业负责人负责对回路检验作业的试验方案、报告和记录进行核对，并对试验结果进行分析；1.2.3检验作业负责人负责对试验接线进行检查。
1.3作业参加人职责1.3.1检验作业参加人员应协助检验作业负责人共同保证现场安全。
1.3.2检验作业参加人员在检验作业负责人的安排下，共同完成设备回路检验作业。
1.3.3检验作业参加人员应熟悉本作业指导书。
2 检验验工作的安全措施2.1 检验工作负责人是检验工作的安全责任人。
2.2 检验负责人应根据被检验装置的加电和现场情况制定相应的安全措施票或安全措施，并监督其执行情况。
2.3 安全措施票或安全措施需经审核、批准后方可执行。
3 检验步骤和方法3.1检验步骤和方法详见：设备检验规范。
3.2检验过程中应严格执行检验作业指导书，顺序执行，不得漏项。
4 检验记录4.1检验记录。
4.2检验记录及试验报告需经审核后存档保存。
继电保护及故障信息管理系统(可用故障录波图)
智能化发展
人工智能技术的应用
01
利用人工智能技术进行故障诊断、预警和决策，提高系统自适
应和自我修复能力。
智能传感器和执行器的应用
02
采用智能传感器和执行器，实现系统自动检测、调节和控制。
智能决策支持系统
03
基于大数据和机器学习技术，构建智能决策支持系统，提供快
速准确的故障处理方案。
网络化发展
01
继电保护及故障信息管理系统的概述
灵活性
可根据不同需求进行定制和扩展。
可维护性
具有方便的维护和管理功能，降低运营成本。
02 继电保护系统
继电保护的原理
基于电流、电压、阻抗等电气量的变化进行工作。
当被保护的电力系统或设备发生故障时，继电保护装置迅速动作，切除故障部分， 保证非故障部分继续运行。
动作的准确性和快速性取决于多种因素，如故障类型、保护装置的配置和整定值等。
故障信息管理系统的结构
数据采集层
负责采集电网设备和线路的实时数据和故障 录波数据。
应用层
提供故障定位、隔离、诊断、预防和辅助决 策支持等应用功能。
数据处理层
对采集到的数据进行处理、分析和存储，提 取故障特征和相关信息。
用户界面层
为用户提供友好的操作界面，展示故障信息 和相关数据。
故障信息管理系统的应用
VS
该系统主要由主站系统和子站系统组 成。主站系统负责汇总和分析从子站 系统收集的故障信息，提供人机界面 和高级应用功能。子站系统负责采集 和传输故障信息，一般安装在变电站 和发电厂内。
继电保护及故障信息管理系统的概述
实时性
能够快速准确地处理电网故障信息。
可靠性
具有高可靠性的数据传输和存储技术， 确保数据的完整性和准确性。
中国南方电网继电保护故障信息系统主站-子站通信与接口规范(2006年修订版)
表
1 一般体系结构 .................................................... 2 2 APDU 结构示意图 ................................................. 4 3 ASDU 在 103 标准中的位置 ......................................... 5 4 通信流程示意图 ................................................. 11 5 主站-子站传输配置信息过程 ....................................... 12 6 主站-子站正常通信用报文 ......................................... 12 7 读子站配置各组标题 ............................................. 14 8 子站上送各组标题 ............................................... 15 9 读子站一组配置的全部条目的描述/值 ............................... 16 10 子站上送一组信息的全部条目..................................... 16 11 读子站一组配置的全部条目的“属性结构” ......................... 17 12 子站上送一组信息的全部条目的“属性结构” ....................... 18 13 通用分类功能的信息序号语义的补充定义 ........................... 21 14 下传子站配置各组标题........................................... 22 15 子站确认各组标题 .............................................. 23 16 下传带执行的写标题............................................. 23 17 子站响应带执行的写标题......................................... 24 18 向子站下装一组配置的全部条目的描述 ............................. 24 19 子站响应带确认的写条目......................................... 25 20 下传带执行的写条目............................................. 26 21 子站响应带执行的写条目......................................... 27 22 向子站下装一组配置的全部条目的“属性结构” ..................... 27 23 子站响应带确认的写全部条目的“属性结构” ....................... 28 24 下传带执行的写条目............................................. 29 25 子站响应带执行的写条目......................................... 29 26 广播对时 ...................................................... 30 27 7 字节时标定义 ................................................. 31 28 突发数据上送 .................................................. 31 29 故障相别及类型 FPT 定义 ........................................ 34 30 简要录波报告上送 .............................................. 35 31 跳闸相别（JPT）定义 ........................................... 35 32 主站读模拟量 .................................................. 37 33 子站响应读模拟量 .............................................. 37 34 主站召唤装置当前运行定值区号................................... 39 35 子站上传装置当前运行定值区号................................... 39 36 主站召唤装置定值 .............................................. 40 37 子站上传装置定值 .............................................. 41 38 修改定值：向子站下装定值....................................... 42 39 修改定值：子站响应带确认的写条目 ............................... 43 III
保护信息子站技术协议
1．本设备技术协议合用于*******公司继电保护及故障信息子站系统的功能设计、结构、性能、安装和试验等方面的技术要求。
2．本设备技术协议提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本协议和工业标准的优质产品。
3．本设备技术协议经买、卖双方确认后作为订合同的技术附件，与合同正文具有同等的法律效力。
4．未尽事宜，双方商议解决。
可同时接入装置台数： 220kV 系统 60 个；可同时转发调度数：省调、地调；传输方式：电力数据网和电话拨号形式；装置通信接入能力：支持 RS-232、RS-422、RS-485 通信，支持局域网通信，符合 IEEE802.3 的规定，使用 TCP/IP 协议作为基本网络通信协议，支持 LonWorks 通信。
与调度端通信能力：支持以太网通信，通过以太网接口接入调度专网，与调度端主站通信。
本系统由乙方提供(含网络设备)详细框图及设备明细表。
子站系统是连接站内设备包括故障录波装置、微机保护装置或者保护管理机、安全控制装置，具有数据的采集、处理、存储、转发等基本功能，以及监控分析等后台功能。
子站系统与保护装置和录波装置连接时应有光电隔离，连接采用插拔式接口。
子站系统硬件设备单独组一面屏，组屏后不能影响故障录波装置和保护装置的独立运行性能。
1) 设备巡检与自检。
发现设备有故障或者有事件记录报告，自动整理并保存(建立相应档案)，重要事件根据要求自动上传至规定的调度中心。
当发现自检故障时，发出告警信号、中央信号提示运行人员、显示打印。
2) 数据查询与检索、备份。
用户可以根据权限通过管理计算机随时查询站内任一台故障录波器的设备参数和录波数据，并以图形化进行显示和打印。
主站和子站可以根据权限随时查询站内的保护装置定值、开关量位置情况、历史动作报告，自检报告和录波器的定值和历史录波数据。
子站具备数据库备份文件导入、导出功能；本系统记录、归档的信息均为只读文件，修改、删除归档信息和原始数据时需口令正确才干进行，且修改后有永久性标识。
