充电桩的三种网络接入方案
充电桩行业技术路线
充电桩行业技术路线一、充电技术1. 直流充电技术（DC）：通过高电压、大电流的方式，为电动汽车提供快速充电服务。
DC充电桩通常具有更高的充电功率和更短的充电时间，适用于快速补能场景。
2. 交流充电技术（AC）：通过家用电表接入的慢速充电方式，为电动汽车提供充电服务。
AC充电桩具有较低的充电功率和较长的充电时间，适用于日常慢速充电场景。
二、网络与通信技术1. 互联网通信技术：通过4G、5G、NB-IoT等无线通信技术，实现充电桩的远程监控、调度和管理，提升充电桩的运营效率和智能化水平。
2. 物联网技术：利用物联网传感器，采集充电桩的实时数据，包括充电功率、电流、电压、温度等信息，为数据分析与预警提供基础。
三、电池管理技术1. 电池能量管理：通过电池能量管理系统，实现电池的充放电控制、能量调度和安全保护等功能，提高电池的使用效率和安全性。
2. 电池热管理：采用液体冷却、热管技术等方式，控制电池工作温度，降低电池的热失效风险，提升电池的可靠性。
四、平台与集成技术1. 云服务平台：建立基于云计算的充电服务管理平台，实现充电桩的远程监控、调度和管理，提供用户服务、运营管理等功能。
2. 集成化设计：将充电模块、控制模块、通信模块等集成于一体，简化充电桩的结构设计，提高产品的可靠性和维护性。
五、充电安全与防护1. 安全防护设计：针对过压、欠压、过流、短路等异常情况，设计完善的保护措施，确保充电过程的安全可靠。
2. 电磁兼容性设计：提高充电桩的电磁兼容性能，降低对周围设备的干扰，确保充电过程的稳定性。
3. 防雷击保护：采取有效的防雷击措施，防止雷击对充电桩和车辆造成损害。
六、标准化与互操作性1. 遵循国际标准：充电桩的设计和制造应遵循国际电工委员会（IEC）和国际标准化组织（ISO）等相关标准。
2. 国内标准制定：积极参与国内充电设施相关标准的制定工作，推动国内标准的完善和提高。
3. 互操作性测试：定期进行互操作性测试，确保不同品牌和型号的电动汽车与充电桩具有良好的兼容性和互操作性。
充电桩的电路拓扑和工作原理
充电桩的电路拓扑和工作原理
充电桩的电路拓扑和工作原理如下：
1. 输入配电：由保护断路器、防雷单元、输入电能表组成。
保护功能由防雷单元和短路器实现，如果雷电或电网尖峰太高都会通过防雷单元泄放到大地，从而保护设备。
输入电能表主要起到计费作用，用电量多少统计上传到后台。
2. 控制电路：主要起到与系统各硬件的协调配合。
3. 人机界面：主要显示充电数据及操作过程及充电状态。
4. 急停按钮：作用主要是在设备异常及遇到紧急情况下进行切断输入电源的目的，从而达到保护设备的作用。
5. 刷卡器：作用类似与银行卡，进行消费结算及设备的启停。
6. 输出连接器：就是充电枪负责直流能量的传输到充电汽车电瓶上。
7. 充电指示灯：状态共有三种，待机、故障、充电。
分别用绿、红、橙三种LED指示灯表示。
另外，充电桩分为交流与直流充电桩。
直流充电桩的电气部分由主回路和二次回路组成。
主回路的输入是三相交流电，经过输入断路器、交流智能电能表之后由充电模块（整流模块）将三相交流电转换为电池可以接受的直流电，再连接熔断器和充电枪，给电动汽车充电。
二次回路由充电桩控制器、读卡器、显示屏、直流电表等组成。
二次回
路还提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；显示屏作为人机交互设备则提供刷卡、充电方式设置与启停控制操作。
请注意，充电桩的电路拓扑和工作原理可能会因制造商和型号而有所不同。
在使用之前，请仔细阅读相关操作手册和安全指南，以确保正确使用和安全操作。
智慧充电桩解决方案
智慧充电桩解决方案智慧充电桩是一种基于物联网技术的新型充电设备，可以实现充电桩的网络化、智能化管理。
为了解决当前电动汽车充电难、充电速度慢等问题，智慧充电桩的出现给电动汽车的普及和使用带来了很大的便利。
下面将从网络化管理、智能化充电、充电效率提升等方面具体介绍智慧充电桩的解决方案。
一、网络化管理智慧充电桩采用物联网技术，可以实现对充电桩进行远程监控和管理。
通过与云平台的连接，充电桩的使用情况、电量信息、充电功率等数据可以实时传输到云端，运维人员可以通过手机或电脑远程监控充电桩的工作状态和电池健康情况，及时处理故障和维护充电桩。
同时，也可以通过云端对充电桩进行管理，包括预约充电、定时充电等功能，使充电服务更加智能化。
二、智能化充电三、充电效率提升智慧充电桩的出现也解决了当前电动汽车充电速度慢的问题。
充电桩可以通过智能调整充电功率和模式，最大限度地提高充电效率。
首先，在电力充足的情况下，充电桩可以提供最大功率进行快速充电，缩短充电时间。
其次，充电桩可以根据电动汽车的状态进行智能调节，当电池电量较低时，会提供较大功率进行快速充电；而当电池电量接近充满时，会逐渐减小功率，以保护电池的健康和延长使用寿命。
除了以上三个方面的解决方案，智慧充电桩还可以实现充电桩的互联互通，提供充电服务的共享和交互功能。
通过互联互通的方式，不同品牌、型号的充电桩可以共享资源、实现互操作性，为用户提供更加便捷的充电服务。
同时，还可以实现充电桩与能源系统的连接，实现智能能源管理，合理调配电力资源，提升能源利用效率。
总之，智慧充电桩解决方案通过网络化管理、智能化充电和充电效率提升等方面的创新，为解决电动汽车充电难、充电速度慢等问题提供了一种全新的解决方案。
随着智慧充电桩技术的不断发展和普及，相信电动汽车的充电问题将会得到进一步改善，为电动汽车的普及和使用提供更好的支持。
地面交流充电桩的无线通信技术及通信协议
地面交流充电桩的无线通信技术及通信协议随着电动交通工具的快速发展，地面交流充电桩的无线通信技术及通信协议在充电基础设施的建设和智能化管理中起到了至关重要的作用。
本文将深入探讨地面交流充电桩的无线通信技术及通信协议，以帮助读者更好地了解这一领域的发展和应用。
一、地面交流充电桩的无线通信技术在充电桩的无线通信技术中，近年来最常见的技术包括无线通信模块和远程控制技术。
1. 无线通信模块无线通信模块是实现充电桩和管理系统之间无线通信的关键技术。
目前，主要采用的无线通信技术包括GPRS、CDMA和LTE等。
其中，GPRS是一种广泛应用于数据传输的无线通信技术，其具有覆盖范围广、传输速度快的特点，适用于充电桩和管理系统之间的数据传输。
CDMA是一种基于码分多址的无线通信技术，具有抗干扰能力强和频谱利用率高的特点，适用于密集城区的充电桩通信。
而LTE 是一种第四代移动通信技术，具有高速率、低时延和大容量的特点，适用于大规模充电桩网络的无线通信。
2. 远程控制技术远程控制技术是实现远程监控和管理充电桩的重要手段。
目前，主要采用的远程控制技术包括无线网络技术和蓝牙技术等。
无线网络技术包括Wi-Fi和ZigBee 等，通过无线网络与充电桩进行连接，实现对充电桩的远程监控和控制。
蓝牙技术则可以实现充电桩与用户智能手机之间的无线通信，方便用户远程控制充电桩的状态和参数。
二、地面交流充电桩的通信协议为了实现地面交流充电桩的信息交换和互操作性，制定了一系列通信协议标准。
以下是目前主要采用的通信协议。
1. OCPP (Open Charge Point Protocol)OCPP是一种开放式的充电桩通信协议，旨在实现不同类型充电桩与管理系统之间的兼容性。
OCPP将充电桩分为中心系统（Central System）和充电点（Charge Point），通过交换消息实现两者之间的通信。
该协议具有开放性和兼容性强的特点，被广泛应用于充电桩的远程监控、控制和账单管理等。
电动汽车充电桩的无线WIFI通信方案
电动汽车充电桩的无线WIFI通信方案
电动汽车，一直被看作是下一代汽车的发展趋势。
作为电动汽车的“加油站”，充电桩建设的全面开展，无疑会提供巨大的市场。
电动汽车充电桩属于配电网侧，其通信方式往往和配电网自动化一起综合考虑。
其通信系统的特点是被测点多且分散、覆盖面广、通信距离短。
随着城市充换电设施的持续建设，其网络拓扑要求具有灵活性和扩展性的结构。
对此，在当前主流的WiFi无线接入技术的基础上实现WiFi射频信号和2G/3G/4G等无线信号的大范围分布，同时实现多个接入点的射频交换、分配和功率控制，从而建立起基于光载无线技术的电动汽车充电桩通信与网络系统。
以下为无线数据应用拓扑图：
注：如果3G/4G路由器与充电桩的距离较远，还可以加一台WiFi中继器（与充电桩中的WiFi模块点对点连接，延长传输距离。
上图WIFI技术的加入相比于现有的电动汽车充电桩的通信方式，具有如下优势：
（1）射频信号覆盖范围大；
（2）射频信号源集中于交换机中，实现统一的控制和管理，系统的安全性和可靠性高；
（3）网络容量大，无线网络采用WiFi802.11a/b/g/n标准，网络带宽高达750Mbps；
（4）设备安装、维护方便，扩展容易、价格合理；
（5）核心设备光载无线交换机还具有容量重构的功能，在不改变现有硬件设备的情况下，实现局部区域的通信容量增加；
（6）便于开展综合业务和功能扩展，如提供停车场的车辆管理、客户的无线接入等其他增值业务；
（7）光载无线交换机中内置的WiFi接入点（AP），采用标准IP网络协议，能够与变电站、配电站等网络通信设备无缝连接，符合未来全IP通信网络的发展趋势。

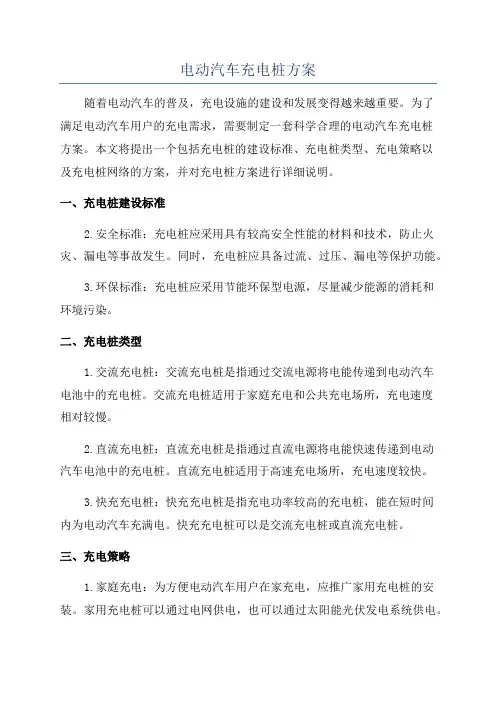

电动汽车充电桩方案
电动汽车充电桩方案随着电动汽车的普及，充电设施的建设和发展变得越来越重要。
为了满足电动汽车用户的充电需求，需要制定一套科学合理的电动汽车充电桩方案。
本文将提出一个包括充电桩的建设标准、充电桩类型、充电策略以及充电桩网络的方案，并对充电桩方案进行详细说明。
一、充电桩建设标准2.安全标准：充电桩应采用具有较高安全性能的材料和技术，防止火灾、漏电等事故发生。
同时，充电桩应具备过流、过压、漏电等保护功能。
3.环保标准：充电桩应采用节能环保型电源，尽量减少能源的消耗和环境污染。
二、充电桩类型1.交流充电桩：交流充电桩是指通过交流电源将电能传递到电动汽车电池中的充电桩。
交流充电桩适用于家庭充电和公共充电场所，充电速度相对较慢。
2.直流充电桩：直流充电桩是指通过直流电源将电能快速传递到电动汽车电池中的充电桩。
直流充电桩适用于高速充电场所，充电速度较快。
3.快充充电桩：快充充电桩是指充电功率较高的充电桩，能在短时间内为电动汽车充满电。
快充充电桩可以是交流充电桩或直流充电桩。
三、充电策略1.家庭充电：为方便电动汽车用户在家充电，应推广家用充电桩的安装。
家用充电桩可以通过电网供电，也可以通过太阳能光伏发电系统供电。
2.公共充电：在公共场所设置充电桩，方便电动汽车用户临时充电。
公共充电桩可在停车场、购物中心、加油站等场所设置。
应尽量避免充电桩的拥挤和排队现象，提高充电效率。
3.路边充电：在城市道路两旁设置充电桩，方便电动汽车用户长途行驶过程中的充电需求。
路边充电桩需配备相应的充电设备，保证充电的安全和可靠性。
四、充电桩网络1.网络建设：建立电动汽车充电桩网络，实现充电桩的远程监控和管理。
充电桩可以通过互联网实现远程更新和故障检测，提高充电桩的使用效率和服务质量。
3.数据分析：通过对充电桩数据进行分析，了解用户的充电需求和充电行为，制定相应的电动汽车充电政策和行动计划。
五、总结电动汽车充电桩方案是实现电动汽车普及的重要手段之一、通过科学合理地制定充电桩的建设标准、充电桩类型、充电策略和充电桩网络，可以有效提高充电桩的使用效率和服务质量，满足用户的充电需求，推动电动汽车产业的发展。
家用充电桩布线方案
家用充电桩布线方案引言随着电动汽车的普及，家用充电桩的需求也越来越大。
为了保证充电桩的安全和高效充电，正确的布线方案非常重要。
本文将介绍家用充电桩的布线方案，包括电源线选址、电源线规格、安装位置选择等。
电源线选址家用充电桩的电源线选址需要考虑以下几点：1. 电源线走向电源线需要从电源箱或主配电盘接入，因此需要选择一个合适的走向，确保电线能够顺利接入充电桩。
2. 电源线长度电源线的长度应根据充电桩安装位置和电源箱/主配电盘的距离来确定。
过长的电源线会增加线路电阻，影响充电效果；过短的电源线可能导致安装位置不合理。
3. 环境要求电源线在室内布线时，应尽量避免经过易燃物品、易受潮或易受高温影响的区域。
电源线规格选择合适的电源线规格有助于提供稳定的电压和电流，保证充电的安全性。
以下是选择电源线规格的一些指导原则：1. 根据电流要求选择根据充电桩的额定电流来选择电源线规格。
电源线的截面积越大，能够承载的电流就越大。
2. 考虑电源线的长度电源线的长度会影响线路电阻，因此在选择电源线时要考虑线路长度。
一般情况下，电源线的截面积应根据长度来选择，以降低电压降低和电流损耗。
3. 安全因素除了电流和长度，还要考虑安全因素。
选择符合国家标准的电线，并确保电线质量可靠，以提高安全性。
安装位置选择选择合适的充电桩安装位置，对于充电效果和使用体验有着重要影响。
1. 尽量靠近电源箱/主配电盘为了减少电源线长度和电阻，安装位置尽量靠近电源箱/主配电盘。
这样可以提供更稳定的电压和充电效果。
2. 考虑车辆停放位置安装位置应考虑到停放电动汽车的位置，并确保充电线能够顺利连接到车辆充电接口。
3. 充电桩高度和固定安装时要注意充电桩的高度，确保车辆能够方便接入。
同时，充电桩需要固定在地面或墙壁上，确保安全稳定。
安全注意事项在布线过程中，需要注意以下安全事项：1.电源线应由专业人员安装，并遵循相关安全规范。
2.充电桩应选用符合国家和地方标准的产品，避免使用低质量的产品。
充电桩供电方案
充电桩供电方案1.引言充电桩是电动汽车充电的重要设备之一，它将电能从电网输送到电动汽车中，以满足电动汽车的充电需求。
在设计充电桩供电方案时，需要考虑到安全、高效、可靠以及适应不同场景的需求。
本文将介绍几种常见的充电桩供电方案，包括直流快充、交流快充、交流慢充以及可再生能源充电桩。
2.直流快充直流快充是一种常用的充电桩供电方案，它能够快速为电动汽车充电。
直流快充方案通常采用高功率的直流充电桩，将电能直接输送到电动汽车的电池中。
为了提供高功率的直流电能，充电桩需要接入高压直流电源。
直流快充的主要优点是充电速度快，能够在较短的时间内将电动汽车充满。
但是，直流快充也存在一些缺点，例如需要接入高压直流电源，成本较高；而且对电动汽车的电池寿命影响较大，长期使用直流快充可能会缩短电池的寿命。
3.交流快充交流快充是另一种常见的充电桩供电方案，它也能够快速为电动汽车充电。
交流快充方案通常采用高功率的交流充电桩，将电能转换为交流电后输送到电动汽车的电池中。
为了提供高功率的交流电能，充电桩需要接入高压交流电源。
交流快充的主要优点是充电速度快，成本相对较低，并且对电动汽车的电池寿命影响较小。
但是，交流快充在输送电能时存在能量损耗，效率相对较低。
4.交流慢充交流慢充是一种常见的低功率充电桩供电方案，适用于家庭、停车场等场景。
交流慢充方案通常采用低功率的交流充电桩，将电能转换为交流电后输送到电动汽车的电池中。
交流慢充使用普通的交流电源，不需要接入高压电源。
交流慢充的主要优点是成本较低，并且对电动汽车的电池寿命影响较小。
不过，充电速度较慢，需要较长时间才能将电动汽车充满。
5.可再生能源充电桩为了减少对传统电网的依赖，可再生能源充电桩成为一种新兴的充电桩供电方案。
可再生能源充电桩可以利用太阳能、风能等可再生能源，将其转换为电能供电。
可再生能源充电桩的主要优点是能够减少对传统电网的依赖，提供绿色、环保的充电方式。
但是，可再生能源的供电受天气等因素影响较大，不稳定性较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
充电桩的三种网络接入方案
1、充电桩网络化实现功能
1）IC刷卡系统联网、安全加密；
2）对充电桩工作环境（温度、湿度等）、工作状态检测、警报，远程维护，监控；3）接充电站打印机，打印消费凭据；
4）动端查询当下可用充电桩位置；
5）LED远程广告投放功能；
6）作为WiFi基站，有助于提高无线覆盖面积，方便用户等待无聊时上网。
2、三种实现方案
方案一：每个充电桩通过RJ45或者光纤分别接入以太网，连接充电站管理中心，再接入互联网管理中心和数据库。
优点：有线以太网主要优点是数据传输可靠、网络容量大；
缺点：布线复杂、扩展性差、施工成本高、灵活性差。
方案二：充电站内部通过工业串行总线（RS485/RS232/CAN）接入集中器，再由集中器通过RJ45或者光纤接入以太网或移动数据接入服务连接服务管理平台和数据库。
优点：数据传输可靠，设计简单；
缺点：布网复杂、扩展性差、施工成本高、灵活性差、通信容量低。
方案三：无线方式
无线方式主要采用移动运营商的移动数据接入业务，如：GRPS、EVDO、CDMA等。
优点：无需复杂的布线、灵活性强、施工成本低；
缺点：采用移动运营商的移动数据业务需要将电动汽车充电桩这一电网内部设备接入移动运营商的移动数据网络，需要支付昂贵的月租和年费，随着充电桩数量的增加费用将
越来越大；同时数据的安全性和网络的可靠性都受到移动运营商的限制，不利于设备的安全运行；其次，移动运营商的移动接入带宽属共享带宽，当局部区域有大量设备接入时，其接入的可靠性和每个用户的平均带宽会恶化，不利于充电桩群的密集接入、大数据量的数据传输。
