防雷装置日常检查维护记录.pdf
一 寸 光 阴 不 可 轻
1 防雷装置日常检查维护记录
检 查 人： 日 期：
防雷装置位置 接闪器是否完好 连接处是否紧固 接地引下线有无锈蚀 接地体附近地面有无异常
综合楼 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
合成装置一 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
合成装置二 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
合成装置三 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
精馏车间 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
配电房 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
储罐区 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□
烯烃区 是□ 否□ 是□ 否□ 无□ 有□ 无□ 有□ 问题及处理过程：

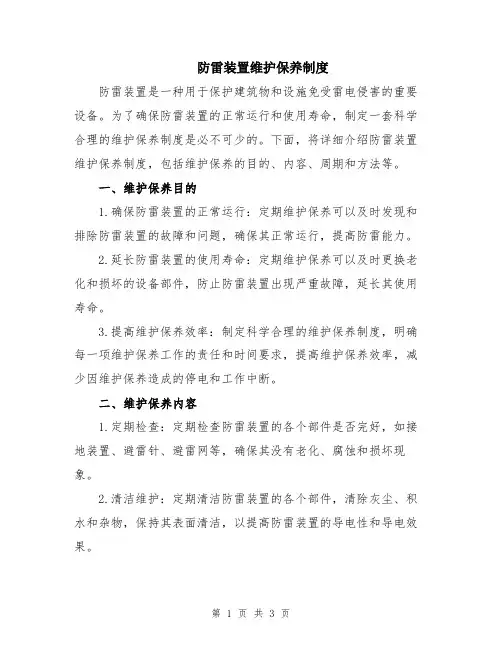

防雷装置维护保养制度
第 1 页 共 3 页 防雷装置维护保养制度
防雷装置是一种用于保护建筑物和设施免受雷电侵害的重要设备。为了确保防雷装置的正常运行和使用寿命，制定一套科学合理的维护保养制度是必不可少的。下面，将详细介绍防雷装置维护保养制度，包括维护保养的目的、内容、周期和方法等。
一、维护保养目的
1.确保防雷装置的正常运行：定期维护保养可以及时发现和排除防雷装置的故障和问题，确保其正常运行，提高防雷能力。
2.延长防雷装置的使用寿命：定期维护保养可以及时更换老化和损坏的设备部件，防止防雷装置出现严重故障，延长其使用寿命。
3.提高维护保养效率：制定科学合理的维护保养制度，明确每一项维护保养工作的责任和时间要求，提高维护保养效率，减少因维护保养造成的停电和工作中断。
二、维护保养内容
1.定期检查：定期检查防雷装置的各个部件是否完好，如接地装置、避雷针、避雷网等，确保其没有老化、腐蚀和损坏现象。
2.清洁维护：定期清洁防雷装置的各个部件，清除灰尘、积水和杂物，保持其表面清洁，以提高防雷装置的导电性和导电效果。 第 2 页 共 3 页 3.测量测试：定期对防雷装置的接地电阻、导线电阻和避雷器耐压进行测量和测试，确保其符合相关规定和标准要求。
4.设备维修：对于发现的故障和问题，及时进行维修和更换，确保设备的正常运行。同时，对于长时间不使用的设备，也要进行定期的维护保养，以防止其老化和生锈。
三、维护保养周期
1.日常维护：对于防雷装置的表面清洁、观察检查等日常维护工作，每个季度进行一次。
2.定期维护：对于防雷装置的全面检查、测量测试和设备维修等定期维护工作，每半年进行一次。
3.专项维护：对于特殊情况下的防雷装置维护保养工作，如大风、大雨、雷电天气等，根据具体情况进行调整和安排。
四、维护保养方法
1.指定专人负责：建立防雷装置的维护保养责任制，指定专人负责维护保养工作，明确其职责和权限。
2.保养记录和档案：对于每一次维护保养工作都要进行记录，并建立维护保养档案，包括维护保养内容、时间、人员和设备情况等。
防雷电安全检查表
防雷电安全检查表
检查人： 检查时间：
检查项目 检查内容 依据 检查方法 检查结果 备注
（一）
防雷、防静电装置 1.装有避雷针的支柱上严禁架设低压线、通信线和广播线； 建筑物防雷设计规范GB50057-1994 检查
2.避雷针的安装应满足机械强度和耐腐蚀的要求。避雷针针长1m以下：宜用直径不小于20mm的钢管或直径不小于12mm 的圆钢，并镀锌；避雷针针长1m～2m：宜用直径不小于25mm的钢管或直径不小于16mm 的圆钢，并镀锌;烟囱顶上的针：宜用直径不小于40mm的钢管或直径不小于20mm 的圆钢，并镀锌。 建筑物防雷设计规范GB50057-1994 检查及
测量
3.避雷针连线应用截面大于或等于35mm2 的镀锌钢绞线； 建筑物防雷设计规范GB50057-1994 测量
4.防雷装置应定期进行检查和预防性试验，接闪器及引下线等如腐蚀30%以上应更换； 建筑物防雷设计规范GB50057-1994 检查记录
5.室外的罐、塔、容器的静电接地的要求：对大于50m3 或直径在2.5m 以上的罐、塔、容器接地部分不得少于2 处，接地点应对称布置，其间距小于30m。 石油化工静电接地设计规范 检查
6.设备、管道采用金属法兰连接时，连接处过渡电阻大于0.03Ω时，应用金属线跨接。对不少于5个螺栓连接的法兰盘，在非腐蚀环境下可不跨接。 建筑物防雷设计规范GB50057-1994 检查
（二）
户外架空管道的
防雷 1.户外输送可燃气体、易燃或可燃体的管道，应在管道的始端、终端、分支处、转角处以及直线部分每隔100m 处，每处接地电阻不大于30Ω。 建筑物防雷设计规范GB50057-1994 检查及
抽检测量
2.当管道连接点（弯头、阀门、法兰盘等），不能保持良好的接触时，应用金属线跨接。 建筑物防雷设计规范GB50057-1994 检查
防雷安全检查表
防雷安全检查表
单位名称 负责人
地址 检查方式
联系人 联系电话
检查内容 存在问题
1.是否建立防雷安全生产管理制度？
2.是否将防雷纳入安全生产应急预案？
3.是否明确分管领导和专人负责防雷安全工作？
4.是否制定企业内部防雷装置日常巡查和定期检查制度？
5.是否将防雷安全隐患纳入生产经营单位隐患治理清单？
6.防雷设施是否经防雷检测资质单位定期检测？（检测机构的资质证、业务人员委托书、专业技术人员名册、现场检测技术人员姓名及其身份信息档案）
7.防雷设施是否完善，是否同时具备直击雷防护设施和雷电浪涌防护设施，是否符合安全技术标准？
8.防雷装置存在的问题是否按要求进行整改？
9.防雷工程是否经过气象主管机构进行设计审核和竣工验收？
10.防雷装置是否与主体工程进行同时设计、同时施工、同时验收？
11.是否制定年度防雷安全教育培训计划，并组织开展教育培训？
12. 是否建立有关防雷文件、设计安装工程图纸、检测报告、隐患整改意见、规章制度、设备维护维修以及安全培训记录等有关档案？
13. 是否建立了气象灾害预警信息的接收和防范机制？
被检单位负责人签字：
检查组人员签字：
检查时间：
避雷、接地装置安装检查记录表样
避雷、接地装置安装检查记录表样
避雷、接地装置安装检查记录
DQ1－03
单位工程名称***降压站避雷、接地装置安装工程编号CXD-SC-01 施工图号CXD-SC-FY-D-B-12
1、绘图并简述避雷、接地装置情况：接地引下线为-40×5镀锌扁钢，垂直接地体为DN50热镀锌水煤气管。水平接地体为-40×5×6000 镀锌扁钢，扁钢搭接长度大于80mm并四面施焊，扁钢与圆钢搭接长度大于圆钢直径的 6 倍，双面施焊。接地体水平埋深 1.1
米。屋顶避雷器为-25×4热镀锌扁钢，与降压站基础暗梁内?12主钢筋可靠焊接连通。简图略（图中应标明测试点并编号）
2、接地电阻测量记录：降压站接地装置共测试*处接地电阻分别为1#0.15 欧、2#***…屋顶避雷带接地共测试*处接地电阻分别为1#0.6 欧、2#***…。
3、检查意见：合格
施工班（组）长：
质检员：
技术负责人：
年月日建设（监理）单位专业工程师：
年月日
说明：绘图并简述避雷接地装置情况填写接地种类、材质、规格、长度、埋入深度，连接方法以及防腐情况等。“检查意见”监理单位填写避雷、接地装置检查中发现的问题，整改意见及确认。
防雷防静电专项检查表
防雷防静电专项检查表
检查时间 检查人员
序号 检查项目 检查内容 检查情况 备注
1
设备设施 所有建筑防雷装置定期检测，有检测报告
2 电气设备和储罐的接地装置与防止直接雷击的独立避雷针的接地装置应分开设置
3 易燃液体运送过程的设施和管路应采用限制流速的措施
4 在易燃易爆危险化学品生产、储存场所应当设置消除人体静电的装置和措施
5 静电消除装置和设施与接地接头是否有效连接
6 在使用小型便携式容器罐装易燃液体时，宜用金属或导静电容器，避免采用静电非导体容器。对金属容器及金属漏斗应跨接并接地
7 设备接地、导静电线完好无损坏，保证设备与接地接头有效连接
8 防静电接地装置的接地电阻不应大于100Ω
9 在易燃易爆管道上的法兰两端等连接处应用金属线跨接
10 防静电接地线不得利用电源零线、不得与防直击雷底线公用
11 定期对设备上的防静电导线接头进行除锈除漆保养
12
人员作业 检查进入易燃易爆作业场所，是否穿戴好防静电工作服等
13 进入生产区域前，是否接触消除人体静电装置（静电球）
14 作业时是否使用铜制工具
15 操作时是否夹上静电夹
16
车辆及装卸 装卸前静电接地钳是否加在车辆上
17 装卸前车辆是否已静止10min以上，并且是否已对车辆进行洒水
18 装卸易燃液体的机泵、容器应接地处理
19 在使用软管输送易燃液体时，应使用内附金属丝、网的橡胶管，且在相接时注意静电的导通性
防雷装置检测报告
防雷装置检测报告
报告名称：防雷装置检测报告
报告编号：XXXXX
报告日期：XXXX年XX月XX日
1. 背景介绍：
为确保建筑物和设备的安全，防止雷击事故的发生，对防雷装置进行定期检测是非常重要的。本次报告旨在对防雷装置进行检测并提供相关数据和评估结果。
2. 检测目的：
对防雷装置进行全面检测，包括外观检查、电气性能测试、接地电阻检测等，以评估装置的工作状态和可靠性。
3. 检测方法与过程：
（1）外观检查：检查防雷装置的整体外观，包括外壳、连接件、固定件、标识等，以确保装置的完整性和正常运行。
（2）电气性能测试：使用合适的测试仪器和设备，对防雷装置的接地电阻、放电电流、放电时间等进行测试，以评估装置的电气性能和工作效果。
（3）接地电阻检测：通过对防雷装置的接地电阻进行测量，判断接地系统的质量和工作状态，评估装置的接地效果。
（4）其他检测项目：根据需要，可以对装置进行其他相关测试，如浪涌保护性能测试、耐压测试等。
4. 检测结果与评估：
（1）外观检查结果：防雷装置外观完好，无明显破损或腐蚀现象，连接件、固定件牢固，标识清晰可辨。
（2）电气性能测试结果：装置放电电流符合相关标准要求，放电时间合理，在正常范围内。
（3）接地电阻检测结果：防雷装置的接地电阻符合相关标准要求，接地系统质量良好，能够有效地将雷电流引导到地面。
（4）其他检测项目结果：根据需要进行的其他测试项目结果可以列在此处。
5. 结论与建议：
（1）根据检测结果，防雷装置总体状态良好，各项指标符合要求。
（2）建议定期对防雷装置进行维护和检测，以确保其长期稳定可靠地工作。
（3）如发现防雷装置故障或异常情况，应及时修理或更换，确保其正常工作。
6. 报告附件：
附件1：防雷装置检测记录表
附件2：相关测试数据和图表
以上为防雷装置检测报告的主要内容，具体内容和格式可根据实际情况进行调整和修改。
防雷、防静电设施安全检查表(4月、8月)
防雷、防静电安全检查表
检查目的：检查各防雷、防静电设施的完好性、有效性。
检查要求：按照下列检查项目、检查内容和检查标准逐条检查，确保各项防雷、防静电设施的安全条件。
序号 检查项目 检查内容和标准 存在的问题 整改措施 完成时间/计划完成时间 责任人
1 防雷、防静电 静电释放装置是否有效好用，其固定螺栓是否出现松动
卸油开始前，必须将专用接地线装接在槽车的指定位置上，接地线的拆除应在卸油操作完毕之后，并已封闭罐盖，再经过规定时间静置之后才可进行。
油罐必须进行防雷接地，接地点不应少于两处。
加油站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等，宜共用接地装置，其接地电阻不应大于4 Ω；当各自单独设置接地装置时，油罐的防雷接地装置的接地电阻、配线电缆金属外皮两端和保护钢管两端的接地电阻不应大于10Ω，保护接地电阻不应大于4Ω。
埋地油罐应与露出地面的工艺管道相互做电气连接并接地。
当加油站的站房和罩棚需要防直击雷时，应采用避雷带(网)保护。
加油站的信息系统应采用铠装电缆或导线穿钢管配线，配线电缆金属外皮两端、保护钢管两端均应接地。
加油站信息系统的配电线路首、末端与电子器件连接时，应装设与电子器件耐压水平相适应的过电压(电涌)保护器。 380/220V供配电系统宜采用TN-S系统，供电系统的电缆金属外皮或电缆金属保护管两端均应接地，在供配电系统的电源端应安装与设备耐压水平相适应的过电压(电涌)保护器。
地上或管沟敷设的油品管道的始末端和分支处应设防静电和防感应雷的联合接地装置，其接地电阻不应大于30Ω。
防静电接地装置的接地电阻不应大于100Ω。
加油站的汽油罐车卸车场地应设卸车时用的防静电接地装置，并宜设置能检测跨接线及监视接地装置状态的静电接地仪。
在爆炸危险区域内的油品管道上的法兰、胶管两端等连接处应用金属线跨接。
防雷装置维护保养制度 2
第 1 页 共 2 页 防雷装置维护保养制度
防雷装置作为一种重要的设备，需要定期进行维护保养，以确保其正常运行和预防故障发生。以下是一些建立防雷装置维护保养制度的建议：
1. 制定定期维护计划：根据防雷装置的类型和规模，制定定期的维护计划，例如每季度或每半年进行一次维护保养。
2. 检查设备状态：在每次维护保养时，对防雷装置进行全面的检查，包括外观、接地系统、引雷装置等，确保设备没有损坏或松动现象。
3. 清洁设备表面：定期清洁防雷装置的表面，防止灰尘和杂物积聚，影响设备的运行效果。
4. 检查接地系统：检查和测试设备的接地系统，确保接地装置安全可靠，地电阻符合规定的要求。
5. 验证设备功能：维护保养过程中，测试设备的功能与性能，例如测试放电保护效果、测量引雷装置的雷电导流量等。
6. 更换损坏零件：如发现设备有损坏的零部件，应及时更换，并注意使用原厂的备件，以保证设备的正常运行。
7. 记录维护情况：在维护保养过程中，应详细记录每次的维护情况，包括维护人员、维护日期、维护内容等，便于后期分析和跟踪设备运行情况。
8. 建立故障处理机制：在设备发生故障时，及时进行排除，并记录故障原因和处理过程，以便后续的故障分析和改进措施。 第 2 页 共 2 页 以上是一些建立防雷装置维护保养制度的基本要点，根据具体情况可以进行适当的调整和完善。另外，建议定期培训维护人员，提高他们对防雷装置维护保养的认识和技能，以确保维护工作的质量和效果。
避雷设备巡查记录表表
填报单位：设备地址引下线敷设方式
合格不合格存在问题
1、安装情况
2、楼顶金属物
3、状况及防腐
4、断接卡
△5、外观
6、引下线
7、土壤环境
8、施工影响
△9、检测合格证
10、原始资料 说明：1.建筑物使用性质：填写住宅或非住宅。 2.检查内容中带“△”为重点检查项目，不带“△”为一般检查项目。 3.总评等级：填写完好、一般或较差即可。避雷针设备检查共4项。4项全部为完好的，总评等级为完好；4项中无较差项，切定为一般的等于或超过2项，总评等级为一般；4 项中定为较差的等于或超过2项（较差项中只要有1项需要通过改造或更新解决的），总评等级为较差。 4.分项等级：在相应的分项等级栏内划“√”即可。每个分项的重点检查项目及一般检查项目全部合格，分项等级为完好；每个分项的重点检查项目全部合格，一般检查项目有 2条以下不合格（不合格项通过维修即能解决），分项等级为一般；入不合格项只能通过中修或大修解决的，分项等级为较差。 检查人： 记录人： 填报日期：焊缝长≥6d；支架应牢固；拐弯处应为圆弧角
各类天线、太阳能装置、金属广告牌等均应与避雷带可靠连接两点以上
不应有断开、熔化及严重锈蚀现象
距地0.3-1.8m，连接螺栓应牢固，焊接处涂防腐漆，并有标志不应有其他建筑物封闭短接卡地面防雷装置巡查记录表
闪接器高度
检查结果处理意见序号
1
2
3
4检查项目
接闪 器
引 下线
接 地装 置
资 料检查项目要求与标准
管理单位应有每套装置的避雷检测合格证及每年检测后所发的整改单
应有原设计图纸等竣工资料 引下线不应有断裂及严重的锈饰现象
沿建筑物外墙，每隔18-24m应有一根引下线
接地装置附近不应有沉降现象
应避免挖土、敷设其它管线或植树木而破坏接地装置
防雷安全隐患自查表
防雷安全隐患自查表
一、建筑物及场所概况：
1. 建筑物类型：（例如住宅、商业楼、工厂等）
2. 场所面积：（平方米）
3. 场所高度：（米）
4. 建筑物结构：（例如钢筋混凝土、砖木结构等）
二、防雷接地系统：
1. 防雷接地装置是否存在？
2. 安装位置是否合理？
3. 接地电阻是否符合相关规定？
4. 接地装置是否接触良好并无锈蚀、损坏等情况？
5. 防雷接地装置与建筑物其他金属部分是否有可靠连接？
三、防雷避雷器：
1. 建筑物是否安装了适当的防雷避雷器？
2. 避雷器的安装位置是否合理？
3. 避雷器是否处于好运行状态？
4. 避雷器是否定期检查并维护？ 四、室内电气线路：
1. 室内电气线路是否合规并按照规定进行布置？
2. 电线是否穿越防雷接地装置？
3. 室内电气线路是否存在老化、破损等情况？
4. 是否存在电线接触金属构件而形成的擦击火花隐患？
五、设备及设施：
1. 建筑物内是否存在需要防雷保护的设备及设施？
2. 设备及设施是否采取了专业的防雷措施？
3. 是否存在设备及设施未进行及时维护的情况？
六、其他安全隐患：
1. 建筑物周围是否存在高耸物体，如树木、杆塔等？
2. 是否存在建筑物附近地面湿润或者水浸的情况？
3. 是否存在未及时清理维护的排水系统？
七、防雷安全隐患自查表总结：
根据以上自查内容，对防雷安全隐患进行整理和总结，列出存在的问题及隐患，并注明紧急程度。
八、整改措施： 根据防雷安全隐患自查表结果，制定相应的整改措施，并明确整改责任人和完成时限。
九、整改落实情况：
记录整改过程中的情况，包括整改措施的实施情况、整改进展情况等。
十、防雷安全隐患自查表的监督和验收：
设立防雷安全隐患自查表的监督和验收机制，确保整改措施的有效实施，以及防雷安全的持续改进。
十一、防雷安全培训：
对员工进行防雷安全知识的培训，提高他们的防雷安全意识和应急处理能力，确保建筑物及场所的防雷安全工作得以落实。
