(完整)电池管理系统(BMS)解决方案
电池管理系统（BMS）解决方案
背景
电池管理系统(Battery Management System，BMS），通常被业内称为新能源汽车电池的“大脑”,与动力电池组、整车控制系统共同构成新能源汽车的三大核心技术。
动力锂离子电池的高能量密度特性使其成为新能源车辆的主要动力源,但由于生产工艺、使用环境的差异导致电池组的不一致性在使用过程中逐渐扩大，可能出现过充、过放和局部过热的危险，严重影响电池组的使用寿命和安全.BMS作为保护动力锂离子电池使用安全的控制系统，时刻监控电池的使用状态，通过必要措施缓解电池组的不一致性，为新能源车辆的使用安全提供保障。
产品功能
针对新能源车辆高压电池组的电池管理系统采用分布式结构，拓扑结构如下图所示：
图一高压电池管理系统拓扑结构
BMU:BMS 总控制器 , 电池组状态计算、充放电控制等
BCU：BMS 从控制器，电池单体电压、温度采集 ,主动/ 被动均衡电路
IVU：电池组电流、总电压采集
绝缘模块：电池组绝缘电阻采集 , 可以与 IVU集成
同时积极开展48V BSG 系统的BMS 的研究。
48V BMS 系统的拓扑结构如下图所示，BMS 控制器负责电池单体电压、温度采集，电池组间的主、被动均衡，电池组参数计算以及充放电控制。
图二电池管理系统拓扑结构产品参数
高压电池管理系统BMU 参数
高压电池管理系统BCU 参数
48V BSG 系统BMS 参数
成功案例
•上海某新能源公司 48V BSG系统 BMS 开发项目•某新能源公司 BMS 控制系统开发
•天津力神电池本体模型及 SOC算法开发
•国内某研究所 600V铅酸电池组管理系统开发。
一种新能源电动汽车电池管理系统BMS的SOC修正和均衡策略
一种新能源电动汽车电池管理系统BMS的SOC修正和均衡策略1 SOC修正策略真实SOC（用于限功率），表显SOC（CAN发送）；1）放电模式下，当最低单体电压＞3100mV，真实SOC = 表显SOC。
2）放电模式下，当最低单体电压≤3100mV（得出目标SOC=17%，该值基于25℃，1C放电试验，后期根据电芯试验数据查表），2.1若真实SOCreal > 20%，SOCreal直接赋值17%，当完成赋值后，表显SOCcan 加快安时积分倍率，Diff(SOCcan) = K * I * t；K = SOCreal / 17；（如：触发动态修正时，SOCreal=25.5%，K=1.5，安时积分速率加快1.5倍）2.2 若真实SOCreal < 14%，SOCreal直接赋值17%，当完成赋值后，表显SOCcan 减慢安时积分倍率，Diff(SOCcan) = K * I * t；K = SOCreal / 17；（如：触发动态修正时，SOCreal=8.5%，K=0.5，安时积分速率减慢到0.5倍）2.3 若真实SOCreal = [14,20]%,无需修正。
表显SOC真实SOC3）放电模式下，按照2）修正完成后，末端单体4级故障时，SOC可直接赋值为0。
4）放电模式下，BMS单体最低电压未达到4级故障时，SOC停留在1%2 均衡策略（1）全充放电流程均开启均衡；（2）增加同一时间均衡单体个数，同一时间均衡最高5节。
均衡状态、位号EEPROM记录功能：BMS均衡状态有效，本次均衡过程中（发生唤醒源丢失）进入休眠状态，重启BMS时：1）若两次时差<30min。
继续按照上次休眠前记录的均衡位号持续均衡，直到退出条件。
2）若两次时差>30min，重新判定均衡条件（寻找最高5节单体电压位号）。
BMS均衡状态无效：BMS上电判定均衡条件（寻找最高5节单体电压位号）。
3）BMS均衡状态有效，整车电流＜5A，持续60min。
基于ISO26262的动力电池BMS解决方案
基于ISO26262的动力电池BMS解决方案阮小飞【摘要】在汽车行业中，提高安全性是始终不变的科技趋势。
为此，电池管理系统BMS引入了汽车电子行业标准ISO26262，这有助于规范BMS的产品质量体系，推动行业健康发展。
【期刊名称】《汽车制造业》【年(卷),期】2016(000)016【总页数】3页(P44-46)【关键词】BMS;动力电池;汽车行业;电子行业标准;电池管理系统;产品质量体系;安全性【作者】阮小飞【作者单位】恩智浦半导体【正文语种】中文【中图分类】U469.72在汽车行业中，提高安全性是始终不变的科技趋势。
为此，电池管理系统BMS引入了汽车电子行业标准ISO26262，这有助于规范BMS的产品质量体系，推动行业健康发展。
BMS（Battery Management System）即电池管理系统。
作为新能源汽车“三电”核心技术之一，BMS在HEV/EV中发挥着重要作用。
广义上，BMS包含传统的12/24 V铅酸电池管理，但这里讨论的BMS主要是针对HEV/EV的动力电池管理，从48 V的弱混动到500 V以上的纯电动，恩智浦的BMS解决方案都可以覆盖。
一般来说，BMS由一个主控单元和多个从控单元组成，从控单元直接连接电池包（Battery Pack），采集电池的电压、电流和温度等，主控通过CAN总线或Daisy Chain（菊花链）通信等方式管理多个从控单元。
按照新能源汽车对电池管理系统的需求，BMS具备的功能包括SoC/SoH估算、故障诊断、均衡控制、热管理和充电管理等（见图1）。
SoC即电池荷电状态，用于衡量电池剩余电量，对于判断汽车可行驶里程十分重要。
故障诊断用于判断电池的当前状态，及时正确识别电池的过压、欠压或过温等异常情况有助于避免事故发生。
均衡控制主要是消除单体电池之间的容量差异，达到一致性，延长电池使用寿命。
随着汽车电子软硬件复杂性提高，来自系统失效和随机硬件失效的风险日益增加，随着汽车电子行业标准ISO26262的发布，使得人们对功能安全有了深入的理解，对评估、避免这些风险提供了可靠的流程保证。

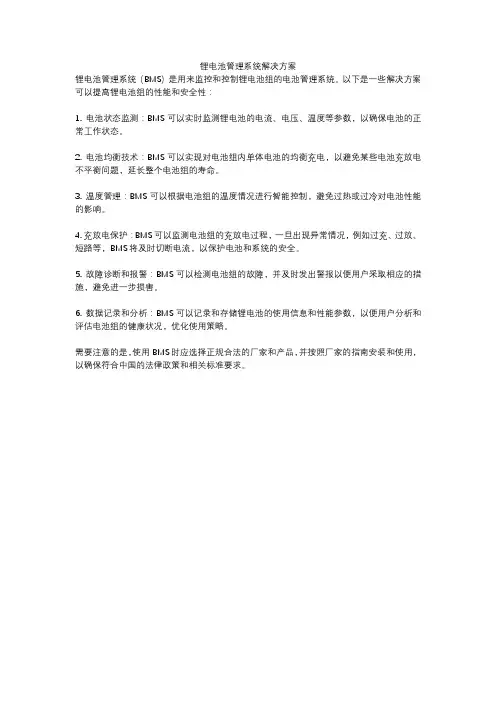

锂电池管理系统解决方案
锂电池管理系统解决方案
锂电池管理系统（BMS）是用来监控和控制锂电池组的电池管理系统。
以下是一些解决方案可以提高锂电池组的性能和安全性：
1. 电池状态监测：BMS可以实时监测锂电池的电流、电压、温度等参数，以确保电池的正常工作状态。
2. 电池均衡技术：BMS可以实现对电池组内单体电池的均衡充电，以避免某些电池充放电不平衡问题，延长整个电池组的寿命。
3. 温度管理：BMS可以根据电池组的温度情况进行智能控制，避免过热或过冷对电池性能的影响。
4. 充放电保护：BMS可以监测电池组的充放电过程，一旦出现异常情况，例如过充、过放、短路等，BMS将及时切断电流，以保护电池和系统的安全。
5. 故障诊断和报警：BMS可以检测电池组的故障，并及时发出警报以便用户采取相应的措施，避免进一步损害。
6. 数据记录和分析：BMS可以记录和存储锂电池的使用信息和性能参数，以便用户分析和评估电池组的健康状况，优化使用策略。
需要注意的是，使用BMS时应选择正规合法的厂家和产品，并按照厂家的指南安装和使用，以确保符合中国的法律政策和相关标准要求。
锂电池管理系统bms原理
锂电池管理系统bms原理锂电池管理系统（BMS）是一种用于监测、控制和保护锂电池的系统，它是锂电池应用中至关重要的一部分。
本文将介绍BMS的原理及其功能。
BMS的原理主要包括两个方面：电池监测和电池保护。
首先，BMS通过对电池的监测，可以实时获取电池的电压、电流、温度等参数。
这些参数的监测对于电池的正常工作非常重要，可以帮助用户及时了解电池的状态，并做出相应的措施。
例如，当电池的电压过低或过高时，BMS可以及时发出警报，以避免电池的过放或过充；当电池的温度过高时，BMS可以自动降低电池的充放电速率，以保护电池的安全性。
BMS还可以对电池进行保护。
一方面，BMS可以对电池的充放电过程进行控制，以防止电池的过充或过放，保证电池的安全使用。
另一方面，BMS还可以对电池进行均衡，即通过控制电池的充放电过程，使各个单体电池之间的电压保持一致。
这样可以避免因某个单体电池电压过高或过低而导致整个电池组性能下降或故障。
除了电池监测和保护功能外，BMS还具备其他重要的功能。
首先，BMS可以实现电池数据的采集与存储，可以记录电池的工作状态及历史数据，为用户提供参考。
其次，BMS可以与车辆或设备的控制系统进行通信，实现对电池的远程监控和控制。
例如，当电池组出现故障时，BMS可以及时向控制系统发送警报，以便及时采取措施。
此外，BMS还可以实现对电池的充放电过程进行优化，以提高电池的效率和使用寿命。
为了保证BMS的准确性和可靠性，BMS的设计需要考虑以下几个方面。
首先，BMS需要采用高精度的传感器，以确保对电池参数的测量准确。
其次，BMS需要具备一定的计算和处理能力，以实时处理和分析电池数据，并做出相应的控制决策。
此外，BMS还需要具备一定的安全性能，以防止电池的过充、过放、短路等情况发生。
最后，BMS的设计还需要考虑电池组的规模和应用环境，以满足不同用户的需求。
锂电池管理系统（BMS）是一种用于监测、控制和保护锂电池的系统。
储能bms均衡管理方案
储能bms均衡管理方案引言：随着可再生能源的快速发展和电动汽车的普及，储能系统逐渐成为能源领域的热门话题。
储能电池管理系统（Battery Management System，简称BMS）作为储能系统的核心组成部分，扮演着非常重要的角色。
BMS的均衡管理方案是确保储能电池的长寿命、性能稳定和安全可靠的关键。
一、背景信息1. 储能电池的现状：随着新能源的发展，储能电池在电动汽车、光伏发电等领域得到广泛应用。
然而，储能电池的不均衡问题，如电压差异、容量差异等，严重影响了储能系统的稳定性和效率。
2. BMS的定义与作用：BMS是一种能够监测、控制和保护储能电池的系统，其核心功能包括电池状态监测、均衡控制、温度控制、故障诊断等。
3. 均衡管理的概念：储能电池的均衡管理是通过控制电池之间的充放电过程，使电池的电压、容量等特性保持一致，以提高整个储能系统的性能和可靠性。
二、BMS均衡管理方案的技术演进1. 传统的均衡管理方案：传统的均衡管理方案主要依靠分流电阻、均衡电路等手段实现。
然而，在大容量、高压电池系统中，传统的均衡管理方式存在效率低、能耗高、热管理不足等问题。
2. 主动均衡管理方案：对传统均衡管理方案的改进，引入了主动均衡管理方案。
主动均衡管理方案通过电子开关控制电池之间的充放电过程，以实现更高效、更精确的均衡效果。
3. 智能均衡管理方案：智能均衡管理方案基于大数据分析和人工智能技术，通过对电池状态、使用环境等数据的实时监测和分析，实现对均衡管理策略的优化和调整。
三、市场变化与发展趋势1. 储能市场的快速增长：随着可再生能源和电动汽车的快速发展，全球储能市场呈现出高速增长的趋势。
储能BMS均衡管理方案作为储能系统重要组成部分，也将迎来广阔的市场机遇。
2. 技术创新加速发展：随着科技的不断进步，储能BMS均衡管理方案的技术也在不断创新和演进。
例如，采用先进的硬件设计、高性能的算法优化、智能化的软件系统等技术手段，提高了BMS的均衡管理能力和效率。
新能源汽车动力电池管理系统的设计与控制
新能源汽车动力电池管理系统的设计与控制新能源汽车的普及趋势下，动力电池管理系统成为了关键技术之一。
动力电池管理系统（BatteryManagementSystem，简称BMS）是指为电动汽车中的动力电池组提供高效安全的管理和控制的一系列技术和设备。
它不仅能提高电池的使用寿命和工作效率，还能确保电池组的安全性和可靠性。
本篇文章将介绍新能源汽车动力电池管理系统的设计与控制原理。
1.动力电池管理系统的功能和构成动力电池管理系统主要分为硬件和软件两部分，其主要功能包括电池状态估计、电池细胞均衡、充放电控制、温度管理和失效诊断等。
下面将详细介绍各个功能的作用和构成。
1.1电池状态估计电池状态估计是指通过对电池内部各个参数的监测与计算，对电池的SOC（StateofCharge，充电状态）和SOH（StateofHealth，健康状态）进行估计。
通过准确估计电池的SOC和SOH，可以提供给车辆控制系统准确的电池能量信息，并可用于预测电池的寿命和性能。
电池状态估计主要依靠电池传感器、电流传感器和温度传感器等硬件设备以及算法模型的组合来实现。
其中，电池传感器可以监测电池细胞的开放电压和电流，电流传感器可以实时测量电池组的充放电电流，温度传感器则用来监测电池组的温度。
1.2电池细胞均衡电池细胞均衡是指通过等化电池细胞之间的电荷和放电量，使得每个电池细胞的电荷水平保持一致。
这可以避免由于细胞间的不均衡导致电池寿命缩短和性能下降的问题。
电池细胞均衡系统主要由均衡电路和均衡控制器组成。
均衡电路可以将电池细胞之间的电荷进行转移，以保持细胞间的一致性。
均衡控制器则负责监测电池细胞的电压差异，并控制均衡电路的工作状态。
1.3充放电控制充放电控制是指通过对电池组内部和外部电路的控制，实现电池的充电和放电操作。
通过合理地控制充放电过程，可以提高电池的工作效率和使用寿命。
充放电控制系统包括充电控制器和放电控制器。
充电控制器负责监测电池组的充电状态和充电电流，并根据需要控制充电电流的大小和充电方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池管理BMS解决方案概况
By Caesar
在这里首先对多节锂电池的BMS做一个基本的概况总结。
如有错误，希望大家帮我指出改正，谢谢！
电池管理系统主要有以下部件：
•1）模拟前端采集模块：主要用于对电池组电压，充电电流，放电电流，单体电压，电池温度，等参数进行采集。
通常采用隔离处理的方式。
（除温度信号。
•2）电池保护电路模块：通常这部分是采用软件控制一些外部器件来实现的。
如通过信号控制继电器的通断来允许或禁止充放电设备或电池的工作以实现对电池保护。
•3）均衡电路模块：主要用于对电池组单体电压的采集，并进行单体间的均衡充电使组中各电池达到均衡一致的状态。
•4）下位机模块：信号处理，控制，通讯。
•
在方案设计芯片选型中有如下规格需要注意：
一、均流方式 ,如何保证各节电池的电量平衡。
被动式均流，通过耗能器件消耗能量，使其达到平衡。
缺点是发热严重。
主动式均流，通过能量转移的方式使其达到平衡。
缺点是设计复杂，成本高。
二、模拟前端芯片的选择。
主要参数对比如下：
1、可测量多少节电池的级联。
2、是否自带ADC,以及ADC测量精度及转换速度。
3、与MCU通讯方式。
4、是否可级联以及最大值。
5、价格：）
三、电流的测量精度。
霍尔传感器的使用。
四、过压过流过温的保护取决于ADC的测量速度，以及MOSFET的通断时间。
下面是常用的几种设计方案。
1、ADI BMS Solution
• Voltage measurement device - monitors and balances the cells (AD7280)
• Isolator - brings the measurement signals across the high-voltage barrier to the battery management unit (ADuM140x or ADuM540x)
• Safety monitor - enables creation of a fail-safe circuit and safe
environment to the user (AD8280)
• Battery management unit – controls and manages battery functions to optimize operation (Blackfin ADSP-50x)
2、ATMEL BMS Solution
• ATA6870 每颗芯片可监控6个cell，最多可级联16颗芯片。
配合外电路可实现主动式或被动式电池均衡。
• ATA6871 每颗芯片可监测4-6个cell,最多可级联16颗芯片。
•微控制器检测电池组电压，电流等，管理相关mos及通讯指示功能。
•集成12位ADC.
3、Infineon BMS Solution
方案一：
Infineon高性能16位MCU XC164为平台，辅以AMS高精度、零温漂的动力电池电
流检测芯AS8510的动力电池管理系统（BMS）解决方案
性能资源：
1、14-Channel的A / D转换器与可编程分解（10-bit或8-bit）和转换时间（下至2.55µsor
2.15µs）
方案二：
• ISL78600 单颗芯片可监控6--12个cell，具有电压温度检测，被动式电池均衡，SOC等功能，
• ISL786001单颗芯片可检测6--12个cell
4、Linear BMS Solution
•Linear 主要是高端电源管理芯片，电池充电芯片等。
•电池管理芯片有：LTC6802/6803 多节电池的电池组监视器
•可测量多达 12 个串联锂离子电池的电压 (最大值为 60V)
•可堆叠式架构实现 > 1000V 的系统
5、O2micro BMS Solution
• OZ890单颗芯片可监测5－13个cell,集成13位ADC。
6、TI BMS Solution
•BQ77PL900单颗芯片可监测5－10个cell,需要外部ADC。
7、Maxim BMS Solution
方案一：
• Max11080单颗芯片可监测１－１２个cell,最多可以３１颗芯片级联。
工作在工作在
6.0V至72V
•不自带ADC,需外部ADC
方案二：
•Max14921单颗芯片可监测１－１6个cell,最多可以３１颗芯片级联。
•每个电池输入均具有一个相关联的 MOSFET 开关，用于对过充电电池进行放电。
•不自带ADC,需外部ADC
优点唯一的可单芯片检测16路cell的。
各厂家常用型号对比：
厂家型号Cell ADC
凌特/Linear LTC6802/6803 多达12 12位ADC
O2micro 0Z890 5--13 13位ADC
ATMEL ATA6870 4--6 12位ADC
Infineon MCU XC164+AS8510(电流检测）多达14 NO
TI BQ77PL900 4--10 NO
Intersil ISL78600 6--12 14位ADC
ADI ad7280 3--6个12位ADC 1us
ADI ad8280 3--6个12位ADC 1us Maxim Max11080 1--12 NO
Maxim Max14921 1--16 NO。
