威海斯普仪表涡街流量计说明书
目录LUB系列涡街流量计 (2)一．概述 (2)二．工作原理 (2)三．仪表特点与用途 (2)四．技术参数 (3)五．产品型号与标记 (4)六．选型 (5)七．结构形式与安装形式 (7)八．流量计的安装要求与注意事项 (9)九．调试与使用 (11)十. 产品使用注意事项 (14)LUB系列插入式涡街流量计 (15)一．产品概述 (15)二．工作原理 (15)三．仪表特点 (15)四．技术参数 (15)五．选型 (16)六．结构形式与安装方法 (17)附录1——常见系统故障及处理 (19)附录2——日常维护 (20)LUB系列涡街流量计一．概述LUB型涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。
产品有基本型和复合型两种型式，基本型测量单一流量信号；复合型可同时实现温度、压力、流量的测量。
每种型式都有整体、分体结构，以适应不同的安装环境。
二．工作原理涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。
当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。
卡门涡街的频率与流体的流速成正比。
f = St × V/d式中:f 涡街发生频率 (Hz)V 旋涡发生体两侧的平均流速(m/s)St 斯特罗哈尔系数（常数）图1 涡街流量计工作原理示意图这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三．仪表特点与用途特点：■无可动部件，长期稳定，结构简单便于安装和维护■采用消扰电路和抗振动传感头，具有一定抗环境振动性能■采用超低功耗单片微机技术，1节3.6V10AH锂电池可使用2年以上■由软件对仪表系数非线性进行修正，提高测量精度■压力损失小，量程范围宽■采用EEPROM对累积流量进行掉电保护，保护时间大于10年用途：本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
四．技术参数五．产品型号与标记基本型号（参看JB/T 9249-2015）LUB — X X XXXX X X X X涡街流量计连接方式测量介质口径结构形式输出方式功能选择防爆选择S代表该线路板具有双电源供电功能。
例：选用一台法兰卡装式非防爆型涡街流量计测量蒸汽，管道为DN50、现场需要显示流量并远传电流信号，带温压补偿功能，双电源供电，其产品型号应为：LUB-230050ZBSWN（S表示双电源供电功能，W表示含测温测压功能），若不含测温测压功能，型号则为：LUB-230050ZBSN。
六．选型1．一般液体和气体适用流量范围(见表3）注：表中频率为理论值。
液体使用流量范围的测试条件是常温水（t=20℃，ρ=1000kg/m 3）。
气体使用测量范围的测试条件是常温常压的空气（t=20℃，P=101.325kPa ，ρ=1.205 kg/m 3）2．已知标准状态下的体积流量换算成工况下的体积流量一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm 3/h ），简称“标方”。
按以下公式先将标准状态体积流量换算成工况状态体积流量，即 立方米/小时 （m 3/h ）然后再与表3适用流量范围进行比较。
式中：Q 工：被测介质工况状态下的体积流量。
（m 3/h ）Q 标：被测介质标况状态下的体积流量。
（Nm 3/h ，20℃，0.1013MPa 绝对压力下）T 工：被测介质工况状态下的介质温度。
P 工：被测介质工况状态下的介质压力，表压(MPa)。
3．对于蒸汽，按工况压力（绝压）及温度，取得相应密度值，再按给定的质量流量通过下式计算出工况体积流量，再按表３适用流量范围进行比较。
式中：G ：质量流量 ρ：介质密度 ４．压力损失的计算计算压力损失是否对工艺管线有影响，由下式计算：∆P=1.2ρ ⋅ V 2(Pa)式中： ∆P ：压力损失(Pa) ρ ：介质密度V ：管内平均流速(m/s)５．被测介质为液体时，为防止气化和气蚀，应使传感器的液体压力符合下式要求：P≥2.6∆P + 1.25P1式中：∆P：压力损失值（单位Pa）P：流体的蒸汽压（绝对压力，单位Pa）1七．结构形式与安装形式1．结构形式图2 仪表结构示意图2．外形与尺寸图3 仪表外形与尺寸示意图3．流量计的安装形式图4 流量计的安装形式4．流量计的管道安装图5 流量计的管道安装八．流量计的安装要求与注意事项1．对环境的要求•流量计最好装在室内，必须安装在室外时应有防潮和防晒措施。
•流量计应避免安装在有强电磁场干扰、空间小和维修不方便的场合。
•流量计应避免安装在温度较高、受设备热辐射或含有腐蚀性气体的场所，若必须安装时,须有隔热通风措施。
2．对直管段的要求为了保证准确的测量，流量计的上游必须有足够长的直管段，上游流动分布尽可能不受干扰，如果有控制和节流装置最好装在下游。
直管段长度用管道内径D的倍数来表示，上下游最小的直管段要求如下：•上游：10D （10倍口径）•下游：5D （5倍口径）如果流量计的上游有弯头、缩径、扩径、阀门等情形，则需要更长的直管段，具体情况（如图6所示）。
渐缩管渐扩管同一平面有两个90º弯头不同平面有两个90º弯头流量调节阀一个90º弯头图6 上下游管道形式与尺寸要求3．对配管的要求流量计安装点的上下游配管的内径应与流量计的内径相同，其应满足下式的要求：0.98D ≤ DN ≤1.05D式中：D 流量计的内径DN 配管内径配管应与流量计同心,同轴偏差应不大于0.05 DN。
4．对管道振动的处理流量计应避免安装在有机械振动的管道上，若不得已要安装时，必须采取减振措施，可加装软管过渡，或者在流量计上下游2D处加装管道固定支撑点并加防震垫。
5．流量计的安装•按开口尺寸的要求在管道上开口，且使开口的位置满足直管段的要求。
•将连接上法兰的整套流量计放入开好口的管道中。
•对法兰与管道进行点焊定位。
•将流量计取下，把法兰按要求焊接好，并清理管道内所有凸出部分。
•在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中，流量计的流向标应与流体方向相同，然后用螺栓紧固好。
图7 正确保温图6．注意事项•法兰与管道点焊定位后应卸下流量计，不能带着流量计焊接。
•涡街流量计可以测量液体、气体和蒸汽，但不同介质之间不通用；同种介质又分为低温、高温和特高温三种规格，不同温度之间也不通用。
•当测量液体时必须保证管道内充满液体，因此介质流向应是自下而上的。
•流量计可以在沿管道轴线垂直方向上360度任意安装。
最佳安装方式：低温介质表杆垂直地面安装；高温介质表杆平行地面安装。
•流量计应尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰间的密封泄漏。
若必须安装时，须在流量计的上下游2D处分别设置管道支撑点。
•在测量蒸汽的管道中，为了防止转换器温度过高，仪表连接杆至少一半不要保温（如图7所示）。
•为了方便观察和接线，流量计的表头在原有的位置上可进行360度旋转，在调整好位置后，把锁紧螺母拧紧即可。
为了防止水汽从锁紧螺母处进入壳体，必要时须用防水胶带把琐紧螺母缠绕密封好。
•连接流量计的屏蔽电缆走向，应远离强有电磁场干扰的场合，绝对不允许与高压电缆一起敷设。
屏蔽线应尽量缩短，且不得盘卷，以减少分布电感，最大长度不超过500米。
•接线时先拧开表壳后盖，将信号线从防水接头送入。
按照接线图示正确接线。
将防水接头拧紧，并保证线缆在进入防水接头之前必须向下压弯，以确保水不会顺着线缆进入壳体内（如图8所示）。
图8 防水接线示意图九．调试与使用警告：接线前应先断开外电源，决不允许带电接线！！！1.仪表接线图：SP2020型涡街智能放大板4-20mA+电池+脉冲仪表接线示意图2. 仪表接线分类：电压脉冲：接12V或24V直流电源正和负，信号接脉冲输出端电流输出：4～20mA二线制，接24V直流电源正和负，屏蔽层或大地接外壳Modbus（485）输出：接24V直流电源正和负，信号处接485A，接地处接485B3．防爆接线图：仅限使用SP2017-ZB 型防爆线路板3.1防爆等级：Exia IICT1～T4 Ga3.2本安参数：Ui=28V 、Ii=93mA 、Pi=0.65W 、Ci=0uF 、Li=0mH 3.4产品防爆合格证后缀E 表示有安全使用特殊要求：安装于0区场所，应采取适当的安全措施防止由于冲击或摩擦引起的点燃危险。
防爆齐纳式安全栅 LB987S基本产品参数： 型号：LB987S 等级：Exia IICT1～T4 Ga ，工作电压：24V ，最大输出电压：28v; 最大输出电流：93mA ;端电阻：310R典型用途：各种智能变送器，调节器输出，开关小电流负载等。
环境条件：连续使用温度-20ºC～+70ºC;储存温度-40ºC～+80ºC;相对湿度5-95%RH 。
危险区 安全区防爆齐纳式安全栅 （型号：LB987S ） LUB 涡街流量计外形尺寸：以上单位都为mm,以上产品还有厚度为16mm的产品。
安装与接地：∙安装方式：二种安装方式分别为标准DIN导轨（35mm）安装和导流条安装。
∙DIN导轨安装，直接将安全栅卡到DIN导轨上即可。
∙导流条安装需要在宽20mm的铜排上，横向钻两个间距11.5mm、直径为∙ 4.5mm的安装孔，将安全栅两接地螺栓插入拧紧，并将铜排可靠接地。
∙安装示意图如下：安装注意事项：1.安装位置为安全区，无腐蚀性气体、无强烈振动的安全场所。
2.端子序号：1,2为非本安端子（接安全区）；3,4为本安端子（接危险区）；3.5，6为接地端子。
4.端子5、6接地电阻应不大于4Ω，接地线电阻应不大于1Ω。
5.安装时，1,2端子极性应正确连接，否则可能损坏安全栅。
十. 产品使用注意事项1.本安型产品必须与已通过防爆认证的关联设备配套共同组成本安防爆系统方可使用于爆炸性气体环境。
其系统接线必须同时遵守本产品和所配关联设备的使用说明书要求，接线端子不得接错。
2.本安型产品与关联设备的连接电缆应为带绝缘护套的屏蔽电缆，其屏蔽层应接地。
3.用户不得自行更换该产品的零部件，应会同产品制造商共同解决运行中出现的故障，以杜绝损坏现象的发生。
4.产品的安装、使用和维护应同时遵守产品使用说明书、GB3836.13-2013“爆炸性环境第13部分：设备的修理、检修、修复和改造”、GB3836.15-2000“爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）”、GB3836.16-2006“爆炸性气体环境用电气设备第16部分：电气装置的检查和维护（煤矿除外）”、GB3836.18-2010“爆炸性环境第18部分：本质安全系统”、GB50257-2014“电气设备安装工程爆炸和火灾危险环境电气装置施工及验收规范”。

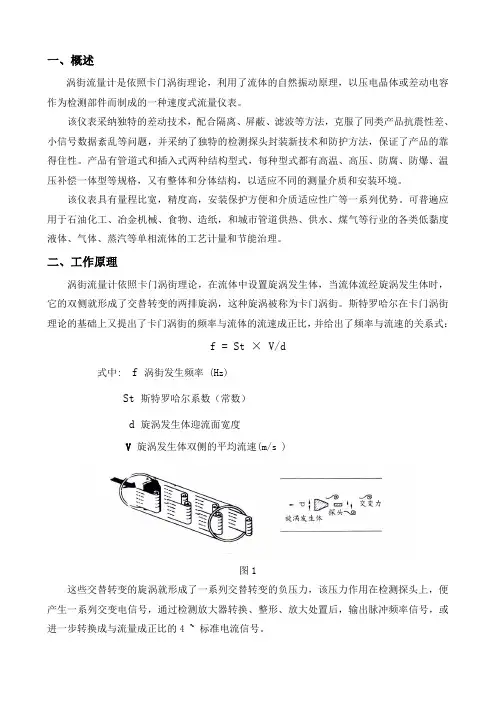

智能涡街流量计说明书
