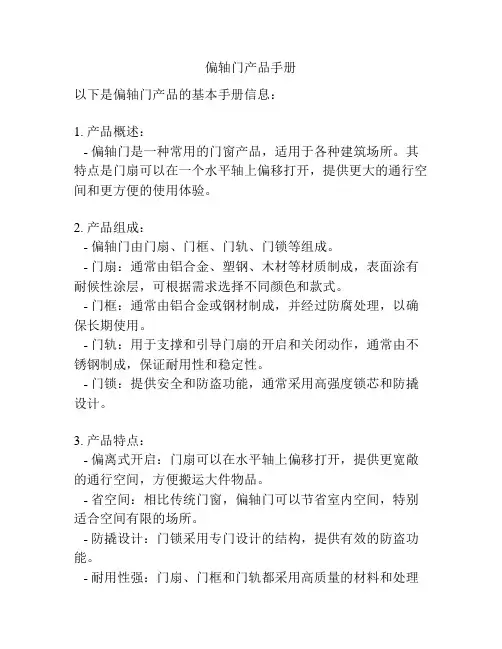

偏轴门产品手册
偏轴门产品手册
以下是偏轴门产品的基本手册信息：
1. 产品概述：
- 偏轴门是一种常用的门窗产品，适用于各种建筑场所。
其特点是门扇可以在一个水平轴上偏移打开，提供更大的通行空间和更方便的使用体验。
2. 产品组成：
- 偏轴门由门扇、门框、门轨、门锁等组成。
- 门扇：通常由铝合金、塑钢、木材等材质制成，表面涂有耐候性涂层，可根据需求选择不同颜色和款式。
- 门框：通常由铝合金或钢材制成，并经过防腐处理，以确保长期使用。
- 门轨：用于支撑和引导门扇的开启和关闭动作，通常由不锈钢制成，保证耐用性和稳定性。
- 门锁：提供安全和防盗功能，通常采用高强度锁芯和防撬设计。
3. 产品特点：
- 偏离式开启：门扇可以在水平轴上偏移打开，提供更宽敞的通行空间，方便搬运大件物品。
- 省空间：相比传统门窗，偏轴门可以节省室内空间，特别适合空间有限的场所。
- 防撬设计：门锁采用专门设计的结构，提供有效的防盗功能。
- 耐用性强：门扇、门框和门轨都采用高质量的材料和处理
工艺，保证产品的稳定性和使用寿命。
- 多样化：可根据客户的需求定制不同颜色、材质和款式的
偏轴门，以满足不同建筑风格和个性化要求。
4. 产品安装与维护：
- 安装：由专业团队进行安装，确保产品的安全和稳定安装。
- 维护：定期检查门轨的清洁和润滑，注意门锁的使用和保养，避免大力撞击门扇。
以上是偏轴门产品的基本手册信息，具体的产品参数和安装细节可根据实际产品进行调整和补充。
门窗产品手册

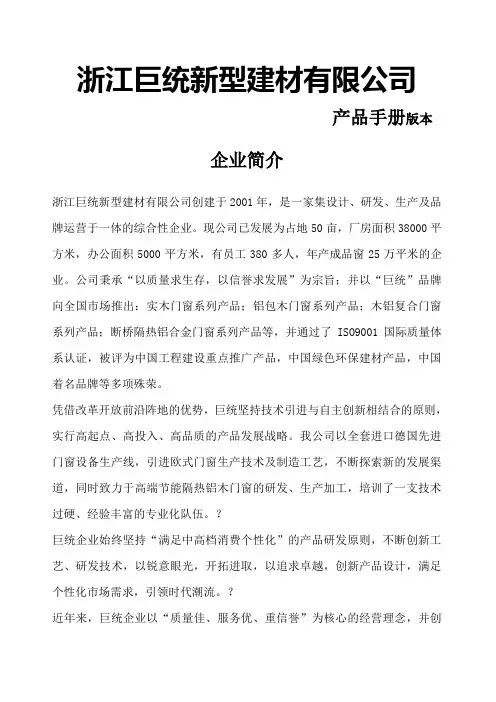

浙江巨统新型建材有限公司产品手册版本企业简介浙江巨统新型建材有限公司创建于2001年，是一家集设计、研发、生产及品牌运营于一体的综合性企业。
现公司已发展为占地50亩，厂房面积38000平方米，办公面积5000平方米，有员工380多人，年产成品窗25万平米的企业。
公司秉承“以质量求生存，以信誉求发展”为宗旨；并以“巨统”品牌向全国市场推出：实木门窗系列产品；铝包木门窗系列产品；木铝复合门窗系列产品；断桥隔热铝合金门窗系列产品等，并通过了ISO9001国际质量体系认证，被评为中国工程建设重点推广产品，中国绿色环保建材产品，中国着名品牌等多项殊荣。
凭借改革开放前沿阵地的优势，巨统坚持技术引进与自主创新相结合的原则，实行高起点、高投入、高品质的产品发展战略。
我公司以全套进口德国先进门窗设备生产线，引进欧式门窗生产技术及制造工艺，不断探索新的发展渠道，同时致力于高端节能隔热铝木门窗的研发、生产加工，培训了一支技术过硬、经验丰富的专业化队伍。
？巨统企业始终坚持“满足中高档消费个性化”的产品研发原则，不断创新工艺、研发技术，以锐意眼光，开拓进取，以追求卓越，创新产品设计，满足个性化市场需求，引领时代潮流。
？近年来，巨统企业以“质量佳、服务优、重信誉”为核心的经营理念，并创新性开发了广大业主有效的沟通体系。
随着巨统品牌价值不断提升，“巨统”的品牌形象和理念得到同行和消费者的认可从而形成巨统个性。
面对新世纪带来的机遇和入世带来的挑战,巨统门窗用至真之心，应至上之人，奢而不浮，浑然天成，让您触摸实实在在的自然之源，体会真真实实的品质生活。
第一章产品的优质选材1、木材：1)标配美国红橡木美国红橡木是美国最丰产的硬木木材，这不仅是指它的生长资源，而且还指它的锯材和单板的生产，因此，它是最为广泛容易获得的树种木材，也是整个生产中最重要的部分。
同时这也是美国人公认并喜爱的橡木品种的完美典型。
红橡木的白木质为白色至浅棕色，心材粉红棕色。
门窗角码机操作手册

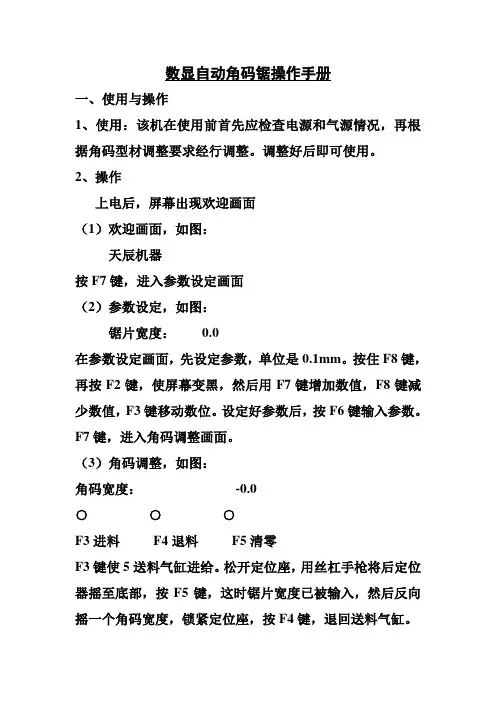

数显自动角码锯操作手册一、使用与操作1、使用：该机在使用前首先应检查电源和气源情况，再根据角码型材调整要求经行调整。
调整好后即可使用。
2、操作上电后，屏幕出现欢迎画面（1）欢迎画面，如图：天辰机器按F7键，进入参数设定画面（2）参数设定，如图：锯片宽度：0.0在参数设定画面，先设定参数，单位是0.1mm。
按住F8键，再按F2键，使屏幕变黑，然后用F7键增加数值，F8键减少数值，F3键移动数位。
设定好参数后，按F6键输入参数。
F7键，进入角码调整画面。
（3）角码调整，如图：角码宽度：-0.0○○○F3进料F4退料F5清零F3键使5送料气缸进给。
松开定位座，用丝杠手枪将后定位器摇至底部，按F5键，这时锯片宽度已被输入，然后反向摇一个角码宽度，锁紧定位座，按F4键，退回送料气缸。
按F7键，自动进入画面。
（4）自动画面如图：切割段数已切段数○○F3启动F4停止在自动画面，首先设置切割段数，按住F8键，再按F2键，使屏幕变黑，然后用F7键增加数值，F8键减少数值，F3键移动数位。
设定好参数后，按F6键输入切割段数。
最后按F3键启动，启动角码切割，按F4键停止，停止切割。
按F7键，进入手动画面（5）手动画面○○○○○F1 F2 F3 F4F5锯片锯片锯片送料送料启停进退压松进退压松在手动画面，按相应键即可启动∕停止电机、气缸。
F8键为反向翻页键。
二、维护与保养1、该机每半个月，应全面检查一遍，发现问题及时解决。
2、工作前必须检查各润滑部位的润滑情况。
油壶内是否有足够的油量。
各润滑部位不允许缺油。
3、检查电源、电压，工作气压是否正常。
如不正常不允许开机。
4、三联体的使用和维护三联体应与底面垂直安装，并使排水阀向下。
气流方向必须要求从入口P到出口A，不可倒装。
当提供的是手动排水三联体时，必须经常加水。
放水的方法是：按动水杯下方的一排水阀F，即可放掉杯中的水及液体。
如打开排水阀不排水，是污物堵塞了排水通道，应拆下水杯进行清除污物。
系统门窗手册
系统门窗手册一、系统门窗是啥玩意儿？朋友！你要是正在装修房子或者打算换窗户，那可一定要了解下系统门窗。
简单来说，系统门窗就像是窗户界的“超级英雄”。
它可不是随随便便把窗框和玻璃凑一块儿就完事儿了，而是一个经过精心设计、各个部件完美配合的整体系统。
就好比一个篮球队，每个球员（部件）都有自己的任务，互相协作才能打出漂亮比赛（实现良好的性能）。
二、系统门窗的好处。
1. 节能小能手。
你知道吗？普通窗户就像个漏风的口袋，冬天暖气往外跑，夏天冷气往外溜。
系统门窗可就不一样啦，它的密封性能超级棒。
就像给房子穿上了一件严实的保暖服或者清凉衣。
能大大减少空调和暖气的使用时间，这可不仅仅是让你住着更舒服，还能让你的钱包鼓一点呢，因为电费和暖气费都能省不少。
2. 隔音降噪。
住在路边或者嘈杂环境里的朋友，系统门窗简直是救星。
外面的汽车喇叭声、人群吵闹声，就像被系统门窗施了魔法一样，传进来的时候变得特别小。
它就像一个安静的小卫士，守护着你家的宁静。
你可以在屋里安心地睡觉、看电视或者听音乐，再也不用担心被外面的喧嚣打扰啦。
3. 安全可靠。
系统门窗的强度可比普通窗户高多啦。
不管是狂风暴雨还是有小偷想打坏窗户进来，它都能稳稳地坚守岗位。
那些优质的型材、牢固的五金件，就像一个强壮的保镖，让你在家里感觉特别安全。
特别是家里有小孩或者老人的，更不用担心窗户会不小心被弄坏或者发生危险啦。
三、系统门窗的组成部分。
1. 窗框。
窗框就像是系统门窗的骨架。
它的材质可重要了，常见的有铝合金、塑钢等。
铝合金窗框呢，坚固又耐用，而且外观时尚，就像一个帅气的硬汉。
塑钢窗框则有很好的保温性能，像个贴心的暖男。
不管哪种，好的窗框都要经过严格的加工工艺，保证尺寸精确、表面平整，这样才能和其他部件完美结合。
2. 玻璃。
玻璃是系统门窗的眼睛。
现在的系统门窗玻璃可不简单，除了普通的透明玻璃，还有中空玻璃、镀膜玻璃等。
中空玻璃就像一个小小的保温瓶，中间的空气层能有效阻挡热量传递。
塑钢门窗制作规范手册2017
塑钢门窗制作规范手册陕西大旺实业发展有限公司目录第一章PVC塑料门窗制作工艺 (3)第一节型材下料 (3)第二节铣排水孔和气压平衡孔 (5)第三节铣五金件安装槽孔 (7)第四节增强型钢的切割与装配 (7)第五节型材焊接 (9)第六节中梃螺接 (12)第六节焊瘤清理 (14)第七节密封条的安装 (15)第八节五金配件的选择与安装 (17)第九节玻璃、压条装配 (22)第十节门窗质量检查 (24)第十一节门窗的包装、入库 (24)附件：焊接工序工艺规则 (25)第一章PVC塑料门窗制作工艺第一节型材下料在塑料门窗制作过程中，第一步工序是型材的下料，下料精度对门窗的质量有重要的影响。
为保证门窗良好的使用性能，在下料工序中，要严格按规范操作。
应保证所选型材为合格品，型材的外观及尺寸满足标准要求。
一、框、扇的下料1、设备（1）型材下料设备主要是双脚切割锯和任意角度锯。
（2）根据设备使用说明书制定科学的操作规范、并严格执行2、切割开始切割时，根据下料依据和工艺要求确认下料尺寸，切割过程中，应保证锯片和工作台清洁，无水、油污、灰尘等杂物，以免影响后续工序的进行。
切割后，要做到首件三检，并抽检。
所有材料必须满足以下技术要求：（1）长度允许偏差±0.5mm（需对型材大小面两侧长度同时进行测量）；（2）端面角度允许偏差±0.5度；（3）切削面与型材两侧面的垂直度应不影响焊接质量，待焊面清洁，无水、油污、料屑等杂物。
二、中梃的下料1、设备选择设备为双角切割锯、任意角度锯及中梃锯。
2、切割根据设计订单上的下料尺寸进行切割，切割后首件三检，并抽检，材料应满足以下技术要求（中梃锯除外）：参见图1-1（1）切割后型材端部尖角与中心线偏移允差±0.5mm；（2）下料长度符合设计要求，允差±0.5mm（需对型材大小面两侧长度同时进行测量）；（3）构件切削面与型材两侧面的垂直度有保证，待焊面清洁，无水、油污、料屑等杂物。
马歇尔门窗操作手册说明书

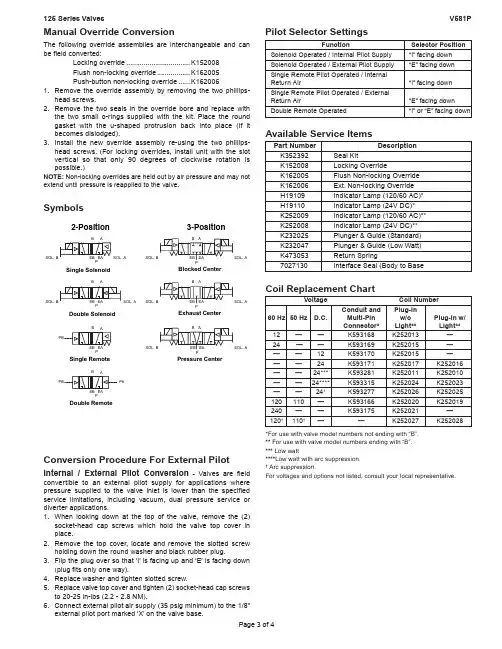

Manual Override ConversionThe following override assemblies are interchangeable and can be field converted:Locking override.................................K152008Flush non-locking override.................K162005Push-button non-locking override......K1620061.Remove the override assembly by removing the two phillips-head screws.2.Remove the two seals in the override bore and replace withthe two small o-rings supplied with the kit. Place the round gasket with the u-shaped protrusion back into place (if it becomes dislodged).3.Install the new override assembly re-using the two phillips-head screws. (For locking overrides, install unit with the slot vertical so that only 90 degrees of clockwise rotation is possible.)NOTE: Non-locking overrides are held out by air pressure and may not extend until pressure is reapplied to the valve.SymbolsConversion Procedure For External PilotInternal / External Pilot Conversion - Valves are fieldconvertible to an external pilot supply for applications wherepressure supplied to the valve inlet is lower than the specified service limitations, including vacuum, dual pressure service or diverter applications.1.When looking down at the top of the valve, remove the (2)socket-head cap screws which hold the valve top cover in place.2.Remove the top cover, locate and remove the slotted screwholding down the round washer and black rubber plug.3.Flip the plug over so that ‘I’ is facing up and ‘E’ is facing down(plug fits only one way).4.Replace washer and tighten slotted screw.5.Replace valve top cover and tighten (2) socket-head cap screwsto 20-25 in-lbs (2.2 - 2.8 NM).6.Connect external pilot air supply (35 psig minimum) to the 1/8"external pilot port marked ‘X’ on the valve base.125 Series Valves V581P2-PositionSingle SolenoidSOL. BPDouble SolenoidSOL. BPSOL. A PSingle RemoteEB EA PDouble RemotePA3-PositionPressure CenterPExhaust CenterBlocked CenterSOL. A Available Service ItemsPart Number DescriptionK352392Seal KitK152008Locking OverrideK162005Flush Non-locking Override K162006Ext. Non-locking Override H19109Indicator Lamp (120/60 AC)*H19110Indicator Lamp (24V DC)*K252009Indicator Lamp (120/60 AC)**K252008Indicator Lamp (24V DC)**K232025Plunger & Guide (Standard)K232047Plunger & Guide (Low Watt)K473053Return Spring7027130Interface Seal (Body to BaseCoil Replacement ChartVoltageCoil Number Conduit and Plug-In 60 Hz 50 Hz D.C.Multi-Pin w/o Plug-In w/Connector*Light**Light**12——K593168K252013—24 ——K593169K252015———12K593170K252015———24K593171K252017K252016——24***K593281K252011K252010——24****K593315K252024K252023——24†K593277K252026K252025120110—K593166K252020K252019240——K593175K252021—120†110†——K252027K252028*For use with valve model numbers not ending with “B”.**For use with valve model numbers ending with “B”.***Low watt.****Low watt with arc suppression.†Arc suppression.For voltages and options not listed, consult your local representative.Pilot Selector SettingsFunctionSelector Position Solenoid Operated / Internal Pilot Supply “I” facing down Solenoid Operated / External Pilot Supply “E” facing down Single Remote Pilot Operated / Internal Return Air“I” facing down Single Remote Pilot Operated / External Return Air“E” facing down Double Remote Operated“I” or “E” facing downPage 3 of 4。
门窗产品线分级手册
门窗设计标准门窗产品线分级手册2018.07目录一、总则 (2)1.1编制目的 (2)1.2适用范围 (2)1.3使用方法 (2)1.4通用要求 (2)二、江苏区域门窗产品分级标准 (2)2.1三四线首改（D标）门窗分级分档要求 (2)2.2三四线再改（C标）门窗分级分档要求 (3)2.3一二线刚需（C标）门窗分级分档要求 (4)2.4一二线首改（B标）门窗分级分档要求 (5)三、门窗材料技术要求 (6)3.1铝合金材料要求 (6)3.2塑钢材料要求 (7)3.3玻璃面板材料要求 (7)3.4中空内置百叶窗 (9)3.5五金配件、紧固件材料要求 (9)3.6门窗密封材料要求 (10)3.7固定片、副框、金属加强件材料要求 (10)3.8门窗遮阳方案对比分析 (11)3.9外遮阳卷帘安装形式 (12)一、总则1.1编制目的为统一公司江苏区域公司各城市及项目设计要求，明确各档次项目门窗产品及材料选用，保证各门窗深化设计单位设计标准一致，并可快速有效地完成设计工作，减少项目设计失误，特制定本技术标准，各城市公司按此标准统一执行。
1.2适用范围本技术规定适用于公司江苏区域各城市的别墅、洋房、高层住宅项目的外窗。
1.3使用方法1.3.1项目档次确定后，根据门窗分级分档要求确定门窗成本及各产品、各材料的选用。
1.3.2门窗深化设计单位根据本标准化内容要求，从规范要求、技术要求、业主使用舒适度等方面对门窗的分格形式、系统做法、材料配置、加工安装等各方面进行深化设计。
1.3.3门窗深化设计单位根据材料、加工、安装技术要求绘制组装节点图、门窗工艺图、排水节点图、安装节点图等。
1.3.4门窗深化设计单位根据本技术要求中中梃选用依据及节能选配表选择满足结构要求、节能要求的型材及玻璃。
设计人员也可根据参数选配表进行反向审核。
1.3.5设计人员根据标准化对项目节能、结构、窗型、加工、安装工艺图等进行审核。
1.4通用要求1.4.1本标准参照公司江苏区域地标和国家相关标准规范编制，如当地政府有比本标准更高的要求时，按照当地政府规定执行。
铝合金塑钢门窗质量手册
类别房建施工子类别目录编码ZLSC-017（01）分项名称门窗具体说明铝合金门窗关键性功能要求1、安全防护检查方法1、钢尺量2、满足外立面效果，美观大方2、样板施工3、牢固3、冲撞试验4、防光污染4、三性检测5、采光保温5、破坏性试验质量通病1、容易划伤防治关键点1、做好防护2、门窗两侧连接片位置2、下料尺寸计量准确3、连接点不牢固3、施工过程中及时检查4、窗边渗水4、洞口周边采取有利防水措施，设置有效的泄水孔5、容易腐蚀5、严禁擦、砸、碰和损坏铝合金门窗樘料质量标准控制要点1、原材料进场检查，型材厚度检查，合格证检验报告检查，玻璃检测，外墙胶、发泡剂、五金件、密封胶条等质量检查图例（照片）2、下料尺寸控制，及半成品检查3、每层洞口需吊垂线4、与主体连接牢固性检查5、防雷接地处理6、外墙清洗、外架拆除及地坪浇筑时的成品保护7、检查外观质量和表面的平整度，如发现有划痕、缺棱和翘曲不平、严重损伤、外观色差大等缺陷构造图片（示例）类别房建施工子类别目录编码ZLSC-017（02）分项名称门窗具体说明塑钢门窗关键性功能要求1、安全防护检查方法1、钢尺量2、满足外立面效果，美观大方2、样板施工3、牢固3、冲撞试验4、防光污染4、三性检测5、采光保温5、破坏性试验质量通病1、容易划伤防治关键点1、做好防护2、门窗两侧连接片位置2、下料尺寸计量准确3、连接点不牢固3、施工过程中及时检查4、窗边渗水4、洞口周边采取有利防水措施，设置有效的泄水孔5、容易腐蚀5、严禁擦、砸、碰和损坏塑钢门窗樘料质量标准控制要点1、原材料进场检查，型材厚度检查，合格证检验报告检查图例（照片）2、下料尺寸控制，及半成品检查3、按照标高高度控制线安装4、数层洞口控制在一条线上5、与主体连接牢固性检查6、防雷接地处理7、外墙清洗、外架拆除及地坪浇筑时的成品保护8、检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷构造图（示例）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江巨统新型建材有限公司
产品手册版本1.0
企业简介
浙江巨统新型建材有限公司创建于2001年，是一家集设计、研发、生产及品牌运营于一体的综合性企业。
现公司已发展为占地50亩，厂房面积38000平方米，办公面积5000平方米，有员工380多人，年产成品窗25万平米的企业。
公司秉承“以质量求生存，以信誉求发展”为宗旨；并以“巨统”品牌向全国市场推出：实木门窗系列产品；铝包木门窗系列产品；木铝复合门窗系列产品；断桥隔热铝合金门窗系列产品等，并通过了ISO9001国际质量体系认证，被评为中国工程建设重点推广产品，中国绿色环保建材产品，中国著名品牌等多项殊荣。
凭借改革开放前沿阵地的优势，巨统坚持技术引进与自主创新相结合的原则，实行高起点、高投入、高品质的产品发展战略。
我公司以全套进口德国先进门窗设备生产线，引进欧式门窗生产技术及制造工艺，不断探索新的发展渠道，同时致力于高端节能隔热铝木门窗的研发、生产加工，培训了一支技术过硬、经验丰富的专业化队伍。
巨统企业始终坚持“满足中高档消费个性化”的产品研发原则，不断创新工艺、研发技术，以锐意眼光，开拓进取，以追求卓越，创新产品设计，满足个性化市场需求，引领时代潮流。
近年来，巨统企业以“质量佳、服务优、重信誉”为核心的经营理念，并创新性开发了广大业主有效的沟通体系。
随着巨统品牌价值不断提升，“巨统”的品牌形象和理念得到同行和消费者的认可从而形成巨统个性。
面对新世纪带来的机遇和入世带来的挑战,巨统门窗用至真之心，应至上之人，奢而不浮，浑然天成，让您触摸实实在在的自然之源，体会真真实实的品质生活。
第一章产品的优质选材
1、木材：
1)标配美国红橡木美国红橡木是美国最丰产的硬木木材，这不仅是指它的生长资源，而且还指它的锯材和单板的生产，因此，它是最为广泛容易获得的树种木材，也是整个硬木生产中最重要的部分。
同时这也是美国人公认并喜爱的橡木品种的完美典型。
红橡木的白木质为白色至浅棕色，心材粉红棕色。
我公司橡木选择有70~100年树龄的顶级芯材。
2)选配美国樱桃木美国樱桃木，主要产地在北美，主产地以美国东部为主。
它的木质坚硬细腻、触感绝佳，色泽偏红、鲜艳自然，纹理细致均匀且平滑，随着时间的流逝，
色彩会逐渐变深，不同时期樱桃木的颜色会随着时间趋于和谐一致，纹理则会日渐清晰和立体。
美国樱桃木的木材结构比较特殊，它的物理特性与其它木材不同，是虫类不喜欢的一种物理特性。
所以美国樱桃木制作的器物都不容易生虫，不用个的担心因为虫子啃咬而受损毁。
比其他木材保养起来更简单容易。
为什么美国樱桃木这么人们喜爱，主要还是它的木纹纹理非常漂亮。
美国樱桃木天然的纹理非常大气优雅，条纹色泽比较深，流畅的线条好像艺术家随性描摹而成，但是却非常有韵味。
所以人们都说美国樱桃木带着天生的高贵气质，这是无法抵挡的魅力。
3)选配美国黑胡桃
4)选配巴西花梨木
5)选配缅甸瓦城柚木
2、铝材
3、玻璃
4、胶条
5、五金
第二章产品简介
一、木铝复合门窗系列
功能特点
清新典雅的外观，精湛的结构设计，别致细腻。
双面钢化玻璃，隔音、隔热、防风、安全性更佳。
中空位置安装中空铝框，铝框内注分子筛，防潮隔音。
欧洲标准五金槽口设计，内开扇采用多锁点进口防盗五金，配进口好博执手，合页式传动轴。
框和扇之间采用等压、减压原理，开启部分采用先进排水设计，内设三元乙丙密封胶条，其隔音、隔热、防水、气密性更佳。
1、70木铝复合内开内倒窗
➢所属系列：木铝复合系列
➢铝材壁厚：1.6mm
➢开启功能：内开内倒平开下悬
➢窗型：异形窗热弯窗拼堂窗
➢尺寸范围：
➢铝材表面处理：组角+粉末喷涂无缝焊接+氟碳喷涂
➢木材：北美红橡木（标配）
美国黑胡桃木美国樱桃木缅甸瓦城柚木巴西花梨木（选配）
➢玻璃形式（南玻原片）：5+18A+5双钢白玻（标配）
玻璃厚度：28~39mm
1)6+18A+6双钢白玻（选配）
2)5+19A+5手动百叶（选配）
3)5+0.76+5+6A+5夹胶中空玻璃（选配）
4)5+1.52+10+1.52+5防弹玻璃（选配）
5)8+6A+8双钢白玻（选配）
6)10+10夹胶钢化玻璃（选配）
7)5+12A+5+12A+5三钢白玻（选配）
8)单片LOW-E玻璃（选配）
➢五金（欧洲标准U槽12/20-13系列五金）：德国ROTO 温克豪斯意大利AGB（标配）
➢执手：德国好博（标配）
德国好博纯铜执手（选配）
70木铝复合内开内倒窗剖视图
70木铝复合内开内倒窗配置表
铝材图集
序号名称图纸规格
1
铝框
型号：MLF8001
壁厚：1.6mm
2
内开窗扇
型号：MLF8003
壁厚：1.6mm
3
铝中挺
型号：MLF8002
壁厚：1.6mm
4
假中挺
型号：MLF8004
壁厚：1.6mm
5
30铝拼樘
型号：JXC4927
壁厚：1.6mm
6
45铝拼樘
型号：JXC4927A
壁厚：4mm
6
90°转角
型号:JXC4925
壁厚：1.6mm
7
135°转角
型号：JXC4926
壁厚：1.6mm
8
角码
型号：JXC63506GRC
壁厚：3.0mm
9 组角片不锈钢
10 连接件尼龙（3mm）
木材图集
序号名称图纸规格
1 木框45*15
2 木中挺40*15
3 内开窗扇55*15
4 压线28*31
5 30拼堂木盖板45.4*25
6 45拼堂木盖板58.2*25
胶条图集
序号名称图纸材质
1 JT-7 三元乙丙
2 JT-9(135) 三元乙丙
3 1140（新）三元乙丙
4 JT-1 三元乙丙
5 JT-0
6 三元乙丙
6 JT-3(小) 三元乙丙
7 JT-12 三元乙丙
五金配置表
序
号
名称图纸备注
1 方轴执手标配好博每扇1个
2
传动器内开内
倒（DK）传动器
中心距15mm
每扇1个
3 延长杆
扇高度大于1400mm时使用
4 上部转向角每扇1个
5 下部转向角每扇1个
6 导向杆每扇1个
7 斜拉杆每扇1个
8 上轴承座每扇1个
9 销轴每扇1个
10 上轴承塑盖每扇1个
11 下轴承
每扇1个
诺托NT K系列
12 下轴承及塑盖每扇1个
13 翻转锁块每扇1个
14 锁块
每扇2个
15 防误操作器每扇1个
16 扇提起器每扇1个
其它详见下图
标配诺托NT K系列铰链12/20-13内开内倒五金
2、80木铝复合内开内倒窗
➢所属系列：木铝复合系列
➢铝材壁厚：1.6mm
➢开启功能：内开内倒平开下悬
➢窗型：异形窗热弯窗拼堂窗
➢尺寸范围：
➢铝材表面处理：组角+粉末喷涂无缝焊接+氟碳喷涂➢木材：北美红橡木（标配）
美国黑胡桃木美国樱桃木缅甸瓦城柚木巴西花梨木（选配）
➢玻璃形式（南玻原片）：5+18A+5双钢白玻（标配）
玻璃厚度：28-39mm
1)6+18A+6双钢白玻（选配）
2)5+19A+5手动百叶（选配）
3)5+0.76+5+6A+5夹胶中空玻璃（选配）
4)5+1.52+10+1.52+5防弹玻璃（选配）
5)8+6A+8双钢白玻（选配）
6)10+10夹胶钢化玻璃（选配）
7)5+12A+5+12A+5三钢白玻（选配）
8)单片LOW-E玻璃（选配）
➢五金（欧洲标准U槽12/20-13系列五金）：
德国ROTO 温克豪斯意大利AGB（标配）
➢执手：德国好博（标配）
德国好博纯铜执手（选配）
80木铝复合内开内倒窗剖视图。
