湖南省常德市2020版九年级上学期物理期末考试试卷(I)卷
湖南省常德市2020版九年级上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共15题；共30分)1. （2分） (2018九上·宜秀期中) 下列物理量最接近实际的是（）A . 分子的直径约为0.3~0.4mmB . 小米家的台灯工作时的电流约为1AC . 对人体的安全电压不高于3.6VD . 一节新的干电池电压为1.5V2. （2分） (2017九上·番禺期中) 下面叙述中不正确的是（）A . 某物体温度升高吸收的热量，跟温度降低放出的热量相等B . 质量相等的不同物质升高相同的温度，吸收的热量一般不相等C . 热量是机械能改变的量度D . 冷水和热水的比热容相同3. （2分）一个滑动变阻器铭牌上标有“50Ω1．5A”的字样它的意义是（）．A . 电阻的最小值是50Ω，允许通过的最大电流是1．5AB . 电阻的最小值是50Ω，允许通过的最小电流是1．5AC . 电阻的最大值是50Ω，允许通过的最小电流是1．5AD . 电阻的最大值是50Ω，允许通过的最大电流是1．5A4. （2分）三只悬挂的小球，其中任意两只球靠近时，都相互吸引，则这三只球的带电情况是（）A . 三只都带正电B . 两只带正电，一只带负电C . 一只带正电，两只不带电D . 一只带正电，一只带负电，一只不带电5. （2分） (2017九上·点军期中) 新交通法规于2013年1月1日起施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（）A .B .C .D .6. （2分） (2016九下·滨海开学考) 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是（）A . 整理器材，结束实验B . 分析数据，得出结论C . 换用不同规格的小灯泡，再测出几组电流值D . 换用电流表的另一量程，再测出一组电流值7. （2分）把标有“12V 12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（）A . 两灯均能正常发光B . 把电源电压提高到24V，两灯都能正常发光C . 两灯均不能正常发光，但L1灯较亮D . 两灯均不能正常发光，但L2灯较亮8. （2分） (2018九上·西城期末) 如图是电位器的外形及内部构造图，在其各组成部分中，属于绝缘体的是（）A . 金属滑片B . 塑料外壳C . 电阻丝D . 接线柱9. （2分）如图所示是王洪同学连接的“电流跟电压关系”实验的电路图，各器件和连接都良好，闭合开关S后，可能出现的现象是（）A . 两电表的示数为零B . 电流表的示数为零，电压表的示数不为零C . 两电表的指针迅速发生最大偏转，两电表都损坏D . 电流表有示数，电压表无示数10. （2分）(2017·上海) 家用电能表抄见数所用的单位是（）A . 千瓦B . 千瓦时C . 库仑D . 伏特11. （2分）在如图所示的电路中，当滑动变阻器滑片向a端滑动时，灯L将（）A . 变亮B . 不变C . 变暗D . 无法判断12. （2分）两盏不同规格的小灯泡组成的串联电路如图所示．当开关闭合后，下列说法正确的是（）A . 两灯的发光亮度一定相同B . L1烧断了灯丝，L2仍然发光C . L2烧断了灯丝，L1仍然发光D . a、b、c三处的电流一样大13. （2分）在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如下图所示，则正确的是（）A .B .C .D .14. （2分） (2018九上·揭西期末) 如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A . 灯泡断路B . 灯泡短路C . 滑动变阻器断路D . 滑动变阻器短路15. （2分）将标有“2．5V0．3A”和“3．8V0．3A”字样的甲、乙两灯分别串联和并联后，接在电压为2．5V 的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（）A . 串联时，两灯都能正常发光B . 串联时，甲灯比乙灯更亮C . 并联时，通过两灯的电流相等D . 并联时，甲灯的实际功率比乙灯的实际功率大二、填空题 (共3题；共8分)16. （4分）质量相等的水和干沙子吸收相等的热量时，升高的温度________，若升高相同的温度，吸收的热量________.说明了质量相同的不同物质的吸热能力是________的.为了描述物质的这种性质，物理学中引入了________这个物理量.17. （2分）(2018·都江堰模拟) 生活经验告诉我们，家庭中的电灯、冰箱等电器之间的连接方式是________（选填“并”或“串”）联；冰箱的电源插座都用三孔插座，三脚插头的________（选填“火线”、“零线”或“地线”）脚应与冰箱的金属外壳相连。
18. （2分）(2017·丹东模拟) 巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，电源电压恒定，闭合开关S，滑动变阻器的滑片向左移动，电磁铁的磁性________（选填“变强”、“变弱”或“不变”），电流表A2的示数________（选填“变大”、“变小”或“不变”）．三、作图题 (共3题；共15分)19. （5分）(2017·黄浦模拟) 在图所示的电路中，根据标出的电流方向，将电源、电流表、电压表三个元件中的两个符号正确选填进电路空缺处，要求：灯泡并联．20. （5分） (2018九上·鞍山期末) 电冰箱内有照明灯，控制它的开关在冰箱门打开时，使灯发光，当冰箱门关闭时，灯不发光；而冰箱的背面有一个电动压缩机．当冰箱内温度升高到一定程度便启动．而内部温度降到一定程度就会停止工作．请按上述设计要求，在图中画出电路的连接方法．21. （5分）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中．四、实验题 (共3题；共15分)22. （7分） (2017九上·大丰期中) 某同学做两个灯泡的并联实验时连成如图电路，回答下列问题：（1）闭合开关后电路将________。
（选填“通路”“断路”或“短路”）（2）去掉导线a后电路是________联的。
（3）改变a、b、c三导线中的一根，使电路成为并联电路。
（先在原导线上打“×”，后再更改接法）23. （2分） (2019九上·长春月考) 某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻．他连接了如图甲所实验电路，闭合开关，调节滑动变阻器的滑片，进行多次测量，测量的数据如下表所示。
电压U/V0.9 1.3 1.7 2.1 2.5电流Ⅰ/A0.180.220.240.260.28请完成下列问题：（1）小灯泡L正常发光时的电阻R1= ________Ω。
（结果保一位小数）（2）若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示，闭合开关，调节滑动变阻器的滑片，使电压表的示数为1.8V，则电流表的示数为________A。
24. （6分） (2013·福州) 如图甲所示是小刚“测小灯泡电功率”的实验电路．其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为10Ω．滑动变阻器有A规格“10Ω2A”、B规格“50Ω 1A”可选．（1）本实验应该选择________规格的滑动变阻器．连接电路时，开关应________;（2）请用笔画线代替导线将图甲的实验电路连接完整________．（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是________．（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为________ V．要测小灯泡的额定功率，应将滑片P向________ （选填“A”或“B”）端移动，使电压表示数为2.5V．五、计算题 (共2题；共23分)25. （8分）(2019·白云模拟) 在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
（1）左图为某磁极附近磁感线的方向和分布的示意图。
若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的________（2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。
某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示。
根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而________（填“增大”、“减小”或“不变”），图线没有过坐标原点，是因为________。
（3）利用该磁敏电阻的R-B特性曲线可以测量图磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。
设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出。
请你将该实验电路连接完整________。
②正确接线后，测得的数据如上表所示。
该磁敏电阻的测量值为________Ω。
③根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为________T。
④在实验过程中，仅将磁敏电阻从1处移至2处其他条件不变，那么电流表的示数________，电压表的示数________（填“增大”、“减小”或“不变”）。
26. （15分）(2018·江西模拟) 天气状况对安全行车的影响极大。
如图是某公司一款高智能汽车的后视镜及电路原理图，该智能后视镜有三个挡位，分别控制防雾、除雨露、除冰霜功能，该公司介绍防雾、除雨露、除冰霜依次需要后视镜提供更髙的热量.车主只需通过转动旋钮开关就可让其工作。
已知车载电源电压为100V，电热丝R1=100Ω，电热丝R2=200Ω，电热丝R3=300Ω，电阻值均不受温度的影响，求：（1）如图乙中旋钮开关1、2、3分别对应什么挡位。
（2）当车主开启除冰霜功能时，该电路的总功率。
（3）当车主开启防雾功能时，流过旋钮开关的电流。
参考答案一、单选题 (共15题；共30分)1-1、2-1、3-1、4-1、5-1、6-1、7-1、8-1、9-1、10-1、11-1、12-1、13-1、14-1、15-1、二、填空题 (共3题；共8分)16-1、17-1、18-1、三、作图题 (共3题；共15分)19-1、20-1、21-1、四、实验题 (共3题；共15分)22-1、22-2、22-3、23-1、23-2、24-1、24-2、24-3、24-4、五、计算题 (共2题；共23分) 25-1、25-2、25-3、26-1、26-2、26-3、。

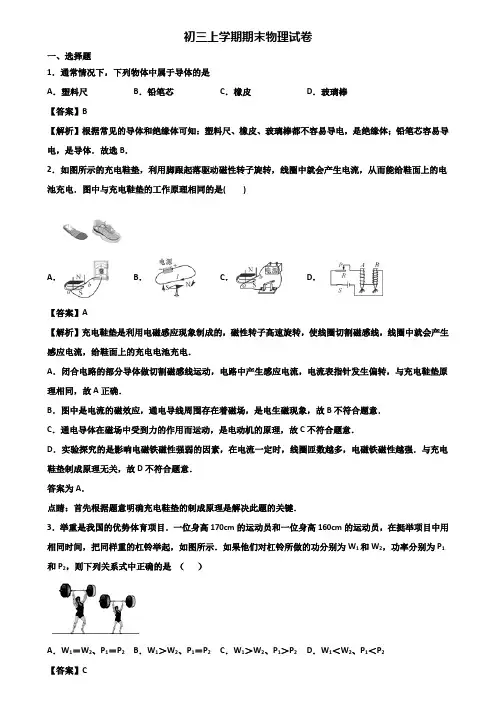

{3套试卷汇总}2020年常德市九年级上学期期末学业质量监测物理试题
初三上学期期末物理试卷一、选择题1．通常情况下，下列物体中属于导体的是A．塑料尺B．铅笔芯C．橡皮D．玻璃棒【答案】B【解析】根据常见的导体和绝缘体可知：塑料尺、橡皮、玻璃棒都不容易导电，是绝缘体；铅笔芯容易导电，是导体．故选B．2．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋面上的电池充电．图中与充电鞋垫的工作原理相同的是( )A．B．C．D．【答案】A【解析】充电鞋垫是利用电磁感应现象制成的，磁性转子高速旋转，使线圈切割磁感线，线圈中就会产生感应电流，给鞋面上的充电电池充电．A．闭合电路的部分导体做切割磁感线运动，电路中产生感应电流，电流表指针发生偏转，与充电鞋垫原理相同，故A正确．B．图中是电流的磁效应，通电导线周围存在着磁场，是电生磁现象，故B不符合题意．C．通电导体在磁场中受到力的作用而运动，是电动机的原理，故C不符合题意．D．实验探究的是影响电磁铁磁性强弱的因素，在电流一定时，线圈匝数越多，电磁铁磁性越强．与充电鞋垫制成原理无关，故D不符合题意．答案为A．点睛：首先根据题意明确充电鞋垫的制成原理是解决此题的关键．3．举重是我国的优势体育项目．一位身高170cm的运动员和一位身高160cm的运动员，在挺举项目中用相同时间，把同样重的杠铃举起，如图所示．如果他们对杠铃所做的功分别为W1和W2，功率分别为P1和P2，则下列关系式中正确的是（）A．W1＝W2、P1＝P2B．W1＞W2、P1＝P2C．W1＞W2、P1＞P2D．W1＜W2、P1＜P2【答案】C【详解】由题知身高170cm的运动员和身高160cm的运动员举起杠铃的重力相同，身高170cm的运动员比身高160cm的运动员将杠铃举得高，根据W=Gh可知，W1＞W1；因为两运动员举起杠铃的时间相同，根据P=Wt可知，P1＞P1．所以ABD错误，C正确．故选C．【点睛】本题考查了学生对功的公式、功率的公式的掌握和运用，能分析出高个运动员举起的高度大是本题的突破口．4．关于分子动理论与内能，下列说法正确的是（）A．液体不易被压缩是因为分子间存在引力B．炒菜是通过做功的方式改变菜的内能C．一桶水的比热容比一杯水的比热容大D．扩散现象说明分子在不停地运动，分子间有间隙【答案】D【解析】A．液体很难被压缩，是因为其分子间有较强的分子斥力，并不是引力，故A错误；B．炒菜时，菜会从温度高的锅上吸收热量，这是通过热传递的方式来改变菜的内能的，故B错误；C．比热容为物质的一种属性，和物体的质量无关，故C错误；D．物体的扩散是因为分子在做无规则运动能进入对方分子的空隙中，故也能说明分子间是有间隙的，故D正确。
{3套试卷汇总}2020年常德市九年级上学期物理期末教学质量检测试题
初三上学期期末物理试卷一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．电路中有电压就一定有电流C．把一根铜丝均匀拉长后电阻变小D．长时间使用的手机发烫，是因为电流的热效应【答案】D【解析】A．电荷定向移动形成电流，缺少“定向”二字，故A错误；B．电路中有电压时，要形成电流还必须保证电路通路，故B错误；C．铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C错误；D．因为手机电路中的元件有电阻，所以长时间使用后，由于电流的热效应会使得手机发热，故D正确。
2．同学们要应用如图所示的装置（R1＝R2）、若干节干电池、开关、导线和停表探究电热跟电流的关系，提出的下列说法错误的是（）A．为了使实验现象明显一些，应该选用粗一些的玻璃管B．实验时通过比较相同时间，红色液柱上升的高度比较电热的多少C．实验时应该将1、2两装置分别接到电池节数不同的电源上D．只用装置1和给出的器材也能完成探究【答案】A【解析】A．为了使实验现象明显一些，应该选用细一些的玻璃管，玻璃管越细，液柱上升的高度越高，实验现象越明显，选项不正确符合题意；B．实验时通过比较红色液柱上升的高度比较电热的大小，上升的高度越大，表明吸收的热量越多，这是转换法的应用，选项正确不符合题意；C．实验时应该将1、2两装置分别接到电池节数不同的电源上，这样通过两电阻的电流大小不同，可以探究电热跟电流关系，选项正确不符合题意；D．只用装置1和给出的器材也能完成探究，通过改变电池的节数可以探究电热跟电流关系，选项正确不符合题意。
故选A。
3．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。
若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的电路是（）A．B．C．D．【答案】A【详解】根据题意可得，声控开关和光控开关串联后共同控制灯泡，即用导线将各元件依次连接起来。

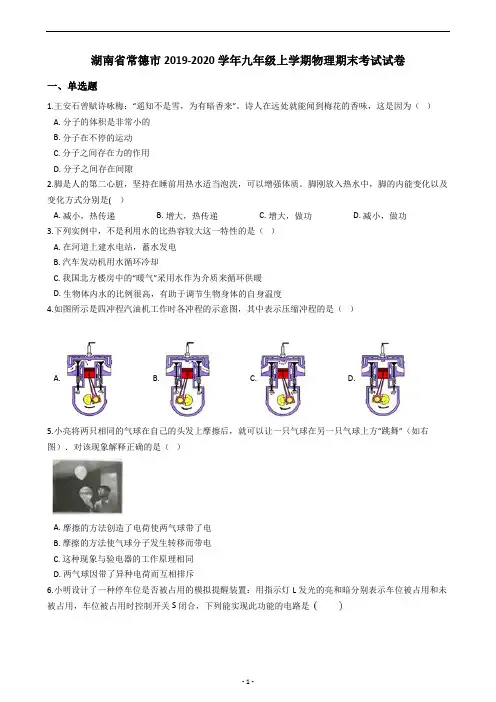

湖南省常德市2019-2020学年九年级上学期物理期末考试试卷(含答案解析)
湖南省常德市2019-2020学年九年级上学期物理期末考试试卷一、单选题1.王安石曾赋诗咏梅：“遥知不是雪，为有暗香来”。
诗人在远处就能闻到梅花的香味，这是因为（）A. 分子的体积是非常小的B. 分子在不停的运动C. 分子之间存在力的作用D. 分子之间存在间隙2.脚是人的第二心脏，坚持在睡前用热水适当泡洗，可以增强体质。
脚刚放入热水中，脚的内能变化以及变化方式分别是( ）A. 减小，热传递B. 增大，热传递C. 增大，做功D. 减小，做功3.下列实例中，不是利用水的比热容较大这一特性的是（）A. 在河道上建水电站，蓄水发电B. 汽车发动机用水循环冷却C. 我国北方楼房中的“暖气”采用水作为介质来循环供暖D. 生物体内水的比例很高，有助于调节生物身体的自身温度4.如图所示是四冲程汽油机工作时各冲程的示意图，其中表示压缩冲程的是（）A. B. C. D.5.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是（）A. 摩擦的方法创造了电荷使两气球带了电B. 摩擦的方法使气球分子发生转移而带电C. 这种现象与验电器的工作原理相同D. 两气球因带了异种电荷而互相排斥6.小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是A. B. C. D.7.如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R 上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是（）A. 若灯L′亮，则灯L一定断路B. 若灯L′亮，则灯L一定短路C. 若灯L′不亮，则电阻R一定断路D. 若灯L′不亮，则电阻R一定短路8.将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2指针偏转分别如图乙所示，下列说法正确的是（）A. 电流表A2测量电灯L2的电流B. 电流表A1的示数可能为0.24AC. 电流表A2的示数一定为2AD. 通过灯L2的电流可能为0.12A9.如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是（）A. 电压表测两端电压B. 、组成并联电路C. 若开关断开，电压表示数为0D. 、电阻之比2：110.2019年初，我国年仅22岁的年轻科学家曹原解决了困扰世界物理学家107年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。
＜合集试卷3套＞2020年常德市九年级上学期期末质量检测物理试题
初三上学期期末物理试卷一、选择题1．通常情况下，属于导体材料的一组是A．铜和玻璃B．银和陶瓷C．铁和橡胶D．铝和盐水【答案】D【详解】铜、银、铁、铝都属于金属，都是导体；盐水是盐的水溶液，是导体；玻璃、陶瓷、橡胶都属于绝缘体。
故D符合题意，ABC不符合题意。
2．寒冷的冬天常见人们呼出“白气”，这“白气”是A．空气B．水蒸气C．小水珠D．小冰晶【答案】C【详解】寒冷的冬天，人通过呼吸呼出的水蒸气遇冷发生的液化现象变成小水珠形成白气，故选C。
3．关于温度、热量、内能，下列说法正确的是（）A．物体的温度越高，含有的热量就越多B．两个内能相同的物体相互接触时，一定不会发生热传递C．一个物体吸收热量时，温度不一定升高D．物体的内能增加，温度一定升高【答案】C【解析】A. 物体的温度越高，内能越大，内能是状态量，而热量是过程量，不是状态量；故A错误；B.热传递过程中，两物体内能相同时，但温度可能不同，就会发生热传递，故B错误。
C. 晶体熔化时，吸收热量，内能增大，但温度不变；故C正确；D. 物体内能增加，温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，故D错误；故选C.4．在如图所示的电路中，闭合电键S，灯L不亮电压表V无示数。
其电路中各处均接触良好，除灯L和电阻R中的某一个外，其余元件均完好，则下列判断中正确的是A．一定是电阻R短路，电流表的示数变大B．可能是电阻R断路，电流表的示数变小C．一定是灯L断路，电流表的示数变小D．可能是灯L短路，电流表的示数变大【答案】C【详解】A．若电阻R短路，则电压表的示数将为零，此时灯L发光，电流表示数变大，与现象中灯L不亮不符，故A错误；B．如果电阻断路，电压表串联在了电路中，则电压表V有示数，会接近电源电压，故B错误；C．如果灯泡灯L断路，电路中的其它元件都将无法工作，电路中的无电流，则电流表、电压表无示数；故C正确；D．如果灯泡灯L短路，电压表测的是电源电压，应该有示数才对，故D错误。

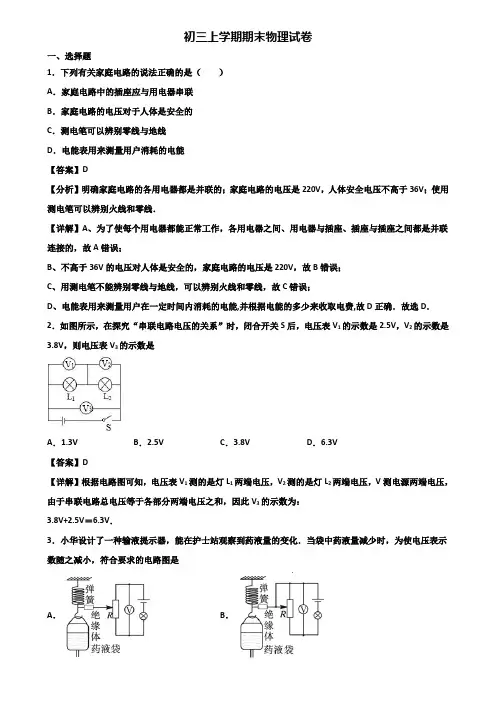

┃精选3套试卷┃2020届常德市九年级上学期期末达标测试物理试题
初三上学期期末物理试卷一、选择题1．下列有关家庭电路的说法正确的是（）A．家庭电路中的插座应与用电器串联B．家庭电路的电压对于人体是安全的C．测电笔可以辨别零线与地线D．电能表用来测量用户消耗的电能【答案】D【分析】明确家庭电路的各用电器都是并联的；家庭电路的电压是220V，人体安全电压不高于36V；使用测电笔可以辨别火线和零线．【详解】A、为了使每个用电器都能正常工作，各用电器之间、用电器与插座、插座与插座之间都是并联连接的，故A错误；B、不高于36V的电压对人体是安全的，家庭电路的电压是220V，故B错误；C、用测电笔不能辨别零线与地线，可以辨别火线和零线，故C错误；D、电能表用来测量用户在一定时间内消耗的电能,并根据电能的多少来收取电费,故D正确．故选D．2．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是A．1.3V B．2.5V C．3.8V D．6.3V【答案】D【详解】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压，由于串联电路总电压等于各部分两端电压之和，因此V3的示数为：3.8V+2.5V＝6.3V．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是A．B．C．D．【答案】C【详解】根据题意知道，当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；由A图知道，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，所以，电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；由B图知道，变阻器下部分与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，由串联电路的分压特点知道，变阻器两端的电压变大，即电压表的示数变大，故B不符合要求；由C图知道，变阻器上部分与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，由串联电路的分压特点知道，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；由D图知道，变阻器下部分与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故D不符合要求．4．下列说法中正确的是（）A．如图所示，用细线把很干净的玻璃板吊在弹簧测力计的下面，记下测力计的读数。

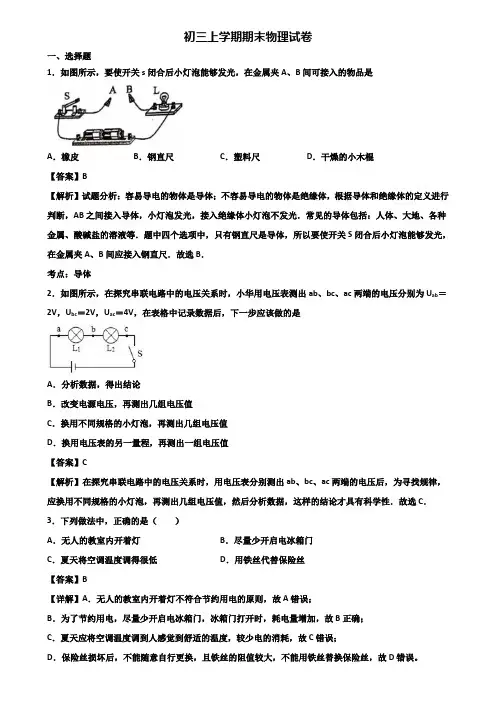

＜合集试卷3套＞2020年常德市九年级上学期期末综合测试物理试题
初三上学期期末物理试卷一、选择题1．如图所示，要使开关s闭合后小灯泡能够发光，在金属夹A、B间可接入的物品是A．橡皮B．钢直尺C．塑料尺D．干燥的小木棍【答案】B【解析】试题分析：容易导电的物体是导体；不容易导电的物体是绝缘体，根据导体和绝缘体的定义进行判断，AB之间接入导体，小灯泡发光，接入绝缘体小灯泡不发光．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．题中四个选项中，只有钢直尺是导体，所以要使开关S闭合后小灯泡能够发光，在金属夹A、B间应接入钢直尺．故选B．考点：导体2．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为U ab＝2V，U bc＝2V，U ac＝4V，在表格中记录数据后，下一步应该做的是A．分析数据，得出结论B．改变电源电压，再测出几组电压值C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值【答案】C【解析】在探究串联电路中的电压关系时，用电压表分别测出ab、bc、ac两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选C．3．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝【答案】B【详解】A．无人的教室内开着灯不符合节约用电的原则，故A错误；B．为了节约用电，尽量少开启电冰箱门，冰箱门打开时，耗电量增加，故B正确；C．夏天应将空调温度调到人感觉到舒适的温度，较少电的消耗，故C错误；D．保险丝损坏后，不能随意自行更换，且铁丝的阻值较大，不能用铁丝替换保险丝，故D错误。
故选B 。
4．如图所示，电源两端电压不变，R 1为定值电值，R 2为滑动变阻器；闭合开关S ，缓慢移动滑片时，记下多组电压表和电流表的示数，计算出滑动变阻器的电功率P ，并利用描点法绘出滑动变阻器的电功率P 和电流表示数I 的关系图像，下列图像中可能正确的是（ ）A ．B ．C ．D ．【答案】B【详解】由图可知，R 1、R 2串联，电压表测量R 2两端的电压，电流表测量电路中的电流；设电路中电流为I ，电源电压为U ，由串联电路的特点和欧姆定律可得，滑动变阻器两端电压为：U 滑=U−IR 1；由P=UI 可得，滑动变阻器的功率：P 滑=U 滑I=(U−IR 1)I=−R 1I 2+UI ，由题知，R 1和U 都是定值且大于0，则−R 1<0，由二次函数知识可知，当I=()12U R -⨯-=12U R 时，即R 1=R 2时，P 滑有最大值，所以，变阻器消耗的电功率P 随电流I 先增大后减小，故B 符合题意。
[试卷合集3套]常德市2020年九年级上学期期末复习检测物理试题
初三上学期期末物理试卷一、选择题1．如图所示的电路中，两个规格不同的灯泡，A ．闭合开关S 1和S 2，灯泡L 1亮，L 2不亮B ．闭合开关S 1和S 2，电压表测电源电压C ．只闭合开关S 1，流过灯泡L 1和L 2的电流不等D ．只闭合开关S 1，灯泡L 1和L 2两端的电压相等 【答案】B【解析】A ．闭合开关S 1和S 2，灯泡L 1被短路，L 1不亮，L 2亮，故A 错误．B . 闭合开关S 1和S 2，灯泡L 1被短路，电路中只有L 2，电压表测L 2两端的电压，亦即电源电压，故B 正确为答案．C ．只闭合开关S 1，灯泡L 1和L 2串联，串联电路各处的电流相等，流过灯泡L 1和L 2的电流相等，故C 错误．D ．只闭合开关S 1，灯泡L 1和L 2串联，流过灯泡L 1和L 2的电流相等，两个规格不同的灯泡，电阻不同，所以灯泡L 1和L 2两端的电压不相等，故D 错误．2．如图是设计的四种用于测定油箱内油量的装置，其中R 是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O 转动，另一端固定着一个浮子。
在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）A ．B ．C ．D ．【答案】A【详解】A ．由图可知，R 0与滑动变阻器串联，电压表测R 0电压，当油量增加时，变阻器接入电路的电阻变小，由0R R R =+滑串可知总电阻变小，则电路中的电流即电流表示数变大，由0U IR =可知，R 0两端的电压即电压表示数变大；故A 符合题意；B ．由图可知，滑动变阻器全部接入电路与R 0串联，电压表测R 滑上面部分电压，当油量增加时，变阻器接入电路的电阻不变，由欧姆定律可知，电流表示数不变，但变阻器上半部分电阻会变大，根据串联电路分压特点可知电压表示数变大，故B 不符合题意；C ．由图可知，R 0与滑动变阻器串联，电压表测R 滑电压，当油量增加时，变阻器接入电路的电阻变小，即电流表示数会变大，根据串联电路分压特点可知，R 滑两端的电压即电压表示数变小，故C 不符合题意；D ．由图可知，R 0与滑动变阻器串联，电压表测R 滑电压，当油量增加时，变阻器接入电路的电阻变大，根据串联电路分压特点可知，R 滑两端的电压即电压表示数变大，由0R R R =+滑串可知总电阻变大，则电路中的电流即电流表示数变小，故D 不符合题意。
2020届湖南省常德市物理九上期末教学质量检测试题
注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0.5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．如图所示的四种实例中，利用热传递改变物体内能的是A． B．C． D．2．如图所示的电路中电源电压保持不变，R1与R2阻值之比是3:4，当S2断开，S1、S3闭合时，R1与R2两端电压U1、U2之比是（）A．1:1B．3:4C．4:3D．7:33．如图所示是如图所示是一种自动测定油箱里油量多少的装置。
R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装成）指针所指的刻度，能知道油箱内油量的多少，则（）A．油量增加，R增大，油量表指针偏转变小B．油量减少，R增大，油量表指针偏转变大C．油量增加，R减少，油量表指针偏转变大D．油量减少，R减少，油量表指针偏转变小4．下列有关力做功的说法，正确的是A．小阳提着水桶在水平路面上行走的过程中，小阳对水桶做了功B．足球在球场上沿水平地面滚动，重力对足球做了功C．小冬提着书包从一楼上到六楼，小冬对书包做了功D．运动员举着杠铃静止不动的过程中，运动员对杠铃做了功5．下列问题中，属于可以探究的科学问题的是A．选择什么科目参加考试对高中学习会更好些？B．改变导体两端的电压，导体的电阻会改变吗？C．通过导体的电流大小与什么因素有关？D．为什么磁场是看不见、摸不着的物质？6．下列是生活中常见的一些数据，其中最贴近实际的是A．电饭锅煮饭时的功率约为200WB．储热式电热水器给水加热时的功率约为3000WC．电子手表正常工作时的电流约为1.5mAD．教室内的一只荧光灯正常工作时的电流约为1A7．下列生活中常见的电流、电压的描述，符合实际的是A．对人体的安全电压不高于36 V B．家用电冰箱工作电流约10 mAC．手机正常工作的电流约为10 AD．一节干电池的电压为220 V8．下列属于做功改变物体内能的是（）A．利用太阳能热水器对水加热B．汽车刚熄火时排气管热得发烫C．手握火柴在火柴盒纸上很快划过，点燃火柴D．用电暖袋暖手9．小明同学将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇变成了“发电机”．关于该实验，下列说法中正确的是（）A．电风扇发电的原理是电磁感应B．电风扇发电的原理是通电导线在磁场中受到力的作用C．电风扇发电的过程是把电能转化为机械能D．小灯泡发光亮度的强弱与风扇叶转动快慢无关10．将地面上的一本物理课本捡起来放到课桌上，对物理课本所做的功最接近A．0.02J B．0.2J C．2J D．20J11．小明和小华学习了燃料的热值后，他们一起设计了一个实验来探究煤油和菜籽油热值的大小关系。
〖汇总3套试卷〗常德市2020年九年级上学期期末调研物理试题
初三上学期期末物理试卷一、选择题1．下列关于能量的说法，正确的是A．电水壶工作时，将内能转化为电能B．在汽油机的压缩冲程中，内能转化为机械能C．“神十”飞船加速升空时，它的动能增加，机械能不变D．金属汤勺放在热汤中，汤勺温度升高，这说明内能是可以转移的【答案】D【详解】A．电水壶工作时，消耗电能，产生内能，故是电能转化为内能的过程，故A错误；B．在汽油机的压缩冲程中，消耗机械能，产生内能，所以是将机械能转化为内能的过程，故B错误；C．“神十”飞船加速升空时，它的质量不变、速度增大，故动能增大；同时质量不变，高度增加，所以势能增加，故机械能增大，故C错误；D．在热传递情况下，高温物体放出热量，低温物体吸收热量，热能（内能）从高温物体转移到低温物体，故D正确。
故选D。
2．如图所示，电源电压为3V，当开关S1和S2都闭合时，则（）A．电压表的示数为3VB．灯L1不亮，灯L2亮C．两只灯泡都将被烧坏D．电流表将被烧坏【答案】D【详解】由电路图可知，当开关S1和S2都闭合时，两灯泡和电压表被短路，电流从正极出发，经电流表后，直接回到电源的负极，所以两灯泡不亮且不会被烧坏，电压表无示数，而电源短路时，电流过大，会烧坏电源和电流表，所以电流表将被烧坏。
故选D。
3．洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长,这样的设计主要考虑下列哪一因素A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地【答案】D【解析】插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
故选D。
4．关于燃料的热值下列说法正确的是（）A．容易燃烧的燃料热值一定大B．燃料的热值与燃料的燃烧情况有关C．0.5kg的煤油和1.5kg的煤油热值一样大D．煤的热值比干木材的大，煤燃烧放出的热量比干木材放出的热量多【答案】C【详解】AB．热值是燃料的特性，与燃料是否容易燃烧、燃料的燃烧情况无关，故A、B错误；C．0.5kg煤油和1.5kg煤油是同种燃料，热值相同，故C正确；可知，放出的热量与热值、质量都有关，故热值大燃烧时放出热量不一定多，故D错误。
