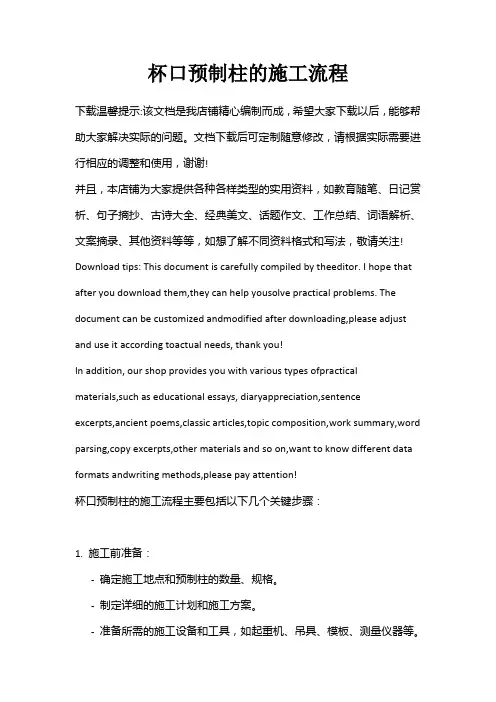

杯口预制柱的施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注! Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!杯口预制柱的施工流程主要包括以下几个关键步骤：1. 施工前准备：- 确定施工地点和预制柱的数量、规格。
【精选】二次浇注混凝土施工
【精选】二次浇注混凝土施工三、浇筑方案本工程的钢柱基础二次灌注采用人工浇筑,为了有效控制的施工质量，从以下几方面严格把关：1、砼配合比设计及外加剂根据设计要求及现场气温情况，设计为C35微膨胀细石混凝土，考虑现场最低温度在0℃以下，本方案二次灌浆混凝土比设计提高一个标号，采用C40微膨胀抗冻细石混凝土，商砼站根据技术要求进行配合比及加入相应添加剂。
2、砼的运输砼运输设备为商砼站的专用运输车辆。
四、砼的浇筑1、施工准备：杯口内部无杂物、杯口内部进行湿润。
2、根据钢柱安装的顺序，达到10m3左右的混凝土量时，联系商砼站进行浇注。
3、柱底部分灌浆时应从杯口一侧进行灌注，另一侧溢出，不能从四侧同时进行灌注。
4、灌浆开始后必须连续进行，不能间断，并尽可能缩短灌浆时间。
五、混凝土的浇筑与养护振捣方法采用插入式振动棒振捣，振捣时间宜为15～30S，且隔20～30分钟后进行第二次复振。
1、混凝土自料口下落的自由倾落高度不得超过2m，浇注高度如超过时必须采取措施，用串桶或溜管等。
2、使用插入式振捣器应快插慢拨，插点要均匀排列，逐点移动，顺序进行，不得遗漏，做捣均匀振实。
移动间距不大于振捣作用半径的1.5倍（一般为30-40㎝）。
3、浇注过程中如必须间歇，其间歇时间尽量缩短，并应在前层混凝土凝结之前，将次层混凝土浇注完毕。
4、浇注混凝土时应经常观察钢柱轴线有无移动。
当发现砼有不密实等现象，应立即采取措施予以纠正。
砼的养护浇筑好的砼应进行充分的湿润养护，这一工序是保证砼强度质量的关键，应给予高度的重视。
对砼采取自然养护，应在浇筑完毕的12h内时砼加以覆盖，保护和浇水，以防止风裂、干裂。
砼浇水养护时间不得少于7d，浇水次数应能使砼处于湿润状态。
已浇筑好的砼在强度未达到1.2N/mm以前，不得在上踩踏或施工。
七、控制工程质量的措施1、砼在拌制和浇筑过程中应按下列规定进行①检查砼组成材料的质量，每一工作班至少两次。
②检查砼在拌制地点及浇筑地点的坍落度，每一工作班至少两次。
基础裂缝灌浆处理施工方案
基础裂缝灌浆处理施工方案
1. 引言
本文档旨在概述基础裂缝灌浆处理施工方案，包括施工方法、所需材料和潜在风险的预防措施。
2. 施工方法
2.1 清理基础裂缝
- 首先，对基础裂缝进行彻底清理，包括清除松动的碎石、尘土和油污。
- 使用刷子和高压水枪进行清洁，确保裂缝表面干净。
2.2 粘结剂准备
- 准备适当的粘结剂，如环氧树脂或聚合物混凝土粘结剂。
- 按照粘结剂制造商的说明书准备粘结剂。
2.3 灌浆注入
- 选择适当的灌浆注入方法，如压力灌浆或泵灌浆。
- 根据裂缝的深度和宽度，确定注入灌浆剂的压力和速度。
- 从裂缝底部开始，逐渐向上注入灌浆剂，确保灌浆充满整个裂缝。
2.4 灌浆养护
- 灌浆完成后，根据粘结剂的要求进行养护。
- 避免在养护期间施加额外的负荷或震动。
3. 所需材料
- 刷子
- 高压水枪
- 粘结剂（如环氧树脂或聚合物混凝土粘结剂）
- 注入灌浆剂
4. 风险预防措施
- 使用个人防护装备，如手套和护目镜。
- 注意施工现场的安全，确保周围没有人员或动力设备。
- 在灌浆过程中，遵循粘结剂的安全操作指南，并避免直接接触粘结剂。
5. 总结
基础裂缝灌浆处理施工方案包括清理裂缝、准备粘结剂、注入灌浆和养护。
采取适当的施工方法和预防措施，可以有效修复基础裂缝，并为建筑物提供足够的支撑和稳定性。
灌浆工程施工基坑施工方案
灌浆工程施工基坑施工方案一、工程概况本工程为某商业综合体的地下一层和地下二层基坑工程，总面积约10000平方米，深度约7米，周边环境为老旧城区，地下水位较高，地质条件为软岩和粘土，地下水丰富。
二、灌浆工程施工目标1. 对基坑墙壁进行加固，确保基坑的稳定性和安全性。
2. 防止地下水渗透，保障基坑周边环境和建筑物的安全。
三、灌浆工程施工方案1. 施工前准备在进行灌浆工程前，需要对基坑进行周边环境的调查和地质勘察，获取基坑附近的地下水位、土质及地质情况等信息，并制定相应的灌浆方案。
2. 施工材料及设备准备灌浆工程所需的材料主要包括水泥、注浆剂、加固材料等，设备包括注浆设备、泵车、搅拌设备等。
3. 施工工艺流程（1）对基坑墙壁进行凿孔处理，打孔间距不超过1.5米，孔深度根据实际情况确定。
（2）将凿孔和墙体表面清洗干净，并将注浆设备接入孔口。
（3）根据设计要求，将水泥和注浆剂按一定比例搅拌均匀，然后通过泵车送入基坑墙壁孔中进行注浆。
（4）注浆完成后，等待一定时间使其固化，然后进行下一道工艺流程。
（5）再次对基坑墙壁进行检测和清洗，确保基坑墙壁完全加固和防水。
四、施工注意事项1. 施工中需严格按照设计要求进行，确保注浆的质量和数量符合标准。
2. 在施工过程中要加强对基坑周边环境和建筑物的保护，避免施工对周边环境造成不利影响。
3. 施工过程中需加强对工人的安全教育和施工现场的安全管理，确保施工安全。
4. 施工过程中需密切关注地下水变化、地质条件变化及施工效果，随时调整施工方案。
五、施工质量验收1. 结束灌浆工程后，需进行全面的施工质量验收，确保灌浆工程达到设计要求。
2. 需对基坑墙壁进行专业的检测和测量，确保墙壁的加固和防水效果。
3. 应对施工过程进行全面的验收和记录，做好相关的工程档案和报告。
六、施工效果评估1. 在施工结束后，需对灌浆工程效果进行评估，对加固和防水效果进行全面检测和测量。
2. 需对施工过程中的经验和问题进行总结和评估，为今后类似工程提供经验借鉴。
预制柱施工方案
1．工程概况1．1工程概况本工程为，±0。
000米相当于绝对标高218.000m。
汽机房跨度为18。
0m，纵向柱距为6。
0m，纵向长度36m。
主要工程量：长度为20.865米的预制框架柱14根，23.1米的预制抗风柱4根。
1．2工程特点该工程预制柱长度长，重量大（框架柱单根重量为23.6吨，抗风柱单根重量为19。
8吨,钢筋混凝土自重按2。
5吨/立方米计算），要求安装精度高，且施工场地狭小，各工序交叉较多，故施工难度较大。
吊装作业前，充分做好准备工作，并制定相关应急预案.吊装作业期间，停止施工范围内的其他作业，以保证相互不干扰，确保安全。
吊装完成后，做好成型预制柱的轴线、标高观测直到二次灌浆达到设计强度。
2．依据文件2．2《火电施工质量检验及评定标准》土建篇。
2．3《电力建设施工及验收规范》2。
5《电力建设施工质量验收及评定规程》土建工程篇2。
6《电力建设安全工作规程》(第1部分：火力发电厂）DL5009.1—2002 2. 7《电力建设安全健康与环境管理工作规定》国电电源［2002］49号2．8山东电力建设第一工程公司《质量、环境、职业健康安全管理手册与体系程序》3．施工方案3．1开工应具备的条件和施工前应做的准备3．1．1进行图纸会审，施工前根据编写的作业指导书对施工人员进行认真的安全技术交底，并做好记录。
组织班组长认真熟悉图纸，领会设计意图，以利施工。
3．1．2编写施工作业指导书并组织学习,组织施工人员学习有关的施工规范及标准。
3．1．3备齐检验合格的测量工器具。
3．1．4准备好施工用的机械及水泵。
3．1．5搞好施工场地的清理及整平工作.3．1．6根据测量控制网，测设厂房轴线位置及基准高程点，并经有关质检部门及业主复检合格。
3．1．7在施工以前应对所有的施工机械进行全面的检修,确保机械状况良好。
3．1．8施工前清理好吊车行走道路，确保无障碍.3．1．9组织好特殊工种人员的培训工作，做到持证上岗。
综合管道支架基础施工方案
目录1 工程概况 (1)2 编制依据 (1)3 施工准备 (1)3.1技术准备 (1)3.2原材料准备 (1)3.3机械设备准备 (1)3.4劳动力准备 (1)3.5雨季施工物资准备 (1)4 施工程序 (1)5 施工方案 (2)5。
1工程定位 (2)5.2土方开挖 (2)5.3地基处理 (2)5。
4垫层混凝土施工 (2)5.5基础测量放线 (2)5.6基础模板工程 (2)5。
7基础钢筋工程 (2)5。
8基础混凝土工程 (3)5。
9柱(高杯口短柱）模板工程 (3)5。
10杯口模板工程 (3)5.11砼养护工程 (3)6 施工安全保证措施 (4)7 施工质量保证措施 (4)8 安全保证措施 (4)9 文明施工保证措施 (5)10 施工现场环保措施 (5)10。
1主要噪音源几管理方案 (5)10。
2主要废弃物及管理方案 (6)10。
3主要废水及管理方案 (6)1 工程概况本工程为伊川二电旧厂改建综合管道支架基础分部工程。
位于K8与电除尘之间，平面(见施工图)南北长149.1米,均为联合基础，高杯口短柱,共计13个，基础采用C30砼，垫层采用C15砼，,钢筋HPB300,HRB335,HPB400级，基础砼保护层40mm，短柱砼保护层30mm。
杯口二次灌浆采用C40细石混凝土。
2 编制依据2。
1《综合管道支架》 F3761S—T07082.2《混凝土结构工程施工质量验收规范》(GB 50204-2002）2。
3《电力建设施工质量验收及评定规程(土建工程）》 DL/T5210.1-20052。
4《地基与基础工程施工及验收规范》（GB 50202—2002）3 施工准备3.1技术准备现场施工人员认真审查图纸，熟悉会审纪要，明白设计意图,做好技术交底，明确施工工艺和技术质量要求，掌握工程的特殊性.3。
2原材料准备(1)依据施工图预算，按计划组织进场，并对原材料及时进行复试。
（2)原材料及半成品的堆放严格按施工现场总平面布置图进行堆放，确保现场施工文明有序.3.3机械设备准备(1）认真熟悉各种机械设备的操作要领和操作规程，配备齐全各种现场所需的施工机具.(2)对各种机具设备进行检修和保养，确保各种机械设备运行良好。
对钢柱杯口基础设计的认识Understandingofthefoundationdesignofst
对钢柱杯口基础设计的认识 Understanding of the foundation design of steel column cup mouth发布时间：2022-07-15T07:52:32.144Z 来源：《建筑实践》2022年第5期作者：张大剑[导读] 随着社会经济的发展和钢结构生产加工技术的进步，张大剑（中煤西安设计工程有限责任公司陕西西安710054）【摘要】随着社会经济的发展和钢结构生产加工技术的进步，工业厂房工程中采用钢框排架结构形式的比例在逐渐上升，结合规范中相关的强连接弱构件的要求，柱与基础的连接计算成为设计的关键一环，杯口基础与外露式、包裹式、直埋式相比，对上部钢柱形式和截面更具适应性，便于满足上述抗震要求，且其施工能与上部结构的加工同步开展，有利于压缩工期和节省工程费用。
目前杯口基础的设计理论有固端理论、撬杠理论及斜截面破坏理论，但规范对杯口基础的设计缺少明确的理论指导，本文综合现有文献及试验成果，梳理出一套钢柱杯口基础的设计思路和方法，供结构设计人员讨论参考。
【Abstract】With the development of social economy and the progress of steel structure production and processing technology, the industrial plant engineering using steel frame structure proportion gradually rising, combined with the specification, the column and foundation connection calculation is the key to the design, the cup base and exposed, package, straight buried, compared to the upper steel column form and section, easy to meet the seismic requirements, and the construction can synchronize with superstructure processing, is conducive to compression period and save engineering costs.At present, the design theory of cup base includes solid end theory, crowbar theory and inclined section destruction theory, but the specification lacks clear theoretical guidance for the design of cup base. This paper combines the existing literature and test results to sort out a set of design ideas and methods of steel column cup base for structural designers.【关键词】钢框排架；杯口基础；固端理论；撬杠理论；斜截面破坏理论【Keywords】Steel frame rack; cup mouth base; solid end theory; crowbar theory; inclined section damage theory1 引言随着社会经济的发展和钢结构生产加工技术的进步、绿色低碳的生态保护理念在工程领域的树立，工业厂房采用钢框排架结构的情况越来越多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XX特钢集团XX基地环保搬迁项目高线基础杯口灌浆施工方案
编制：
审核：
批准：
中国XX冶XX特钢XX基地环保搬迁工程项目部
XX年8月22日
审批页
XX特钢XX基地环保搬迁项目
高线基础杯口灌浆施工方案
一、工程概况
高线车间预制柱开始吊装,按图纸设计要求,在柱安装后我单位将进行基础杯口内灌浆.为了能够更有效的施工，特编制此方案，施工时严格按照附图设计要求及本方案施工.
二、编制依据
1、《工程测量规范》（GB50020—93）；
2《工程施工质量验收统一规范》（GB50300—2001）；
3、《混凝土结构工程施工质量验收规范》（GB50204—2002）；
4、《混凝土强度检验评定标准》（GBJ107-87）；
以及现行国家施工规范及其他有关标准；
三、施工机械
手电钻 5台
插入式振动器 5台
油桶改装容器 2个
四、人员配备
项目部管理人员：
技术员：1人质检员：1人安全员：1人专业测量员：1人电工： 1人
施工班组人员：
工长：1人混凝土工：3人 (其中振捣一人)
五、施工顺序及施工方法
1. 每次灌浆前，事先将基础杯口内部清理干净，并用水均匀湿润杯
口内壁.
2. 第一次灌浆采用高强无收缩灌浆料,是一种具有早强、高强、
高流态、微膨胀和耐久性好，免振捣自流平等多种优点的新型复合材料．是将流态混凝土技术、早强高强混凝土技术、膨胀混凝土技术和外加剂等多种混凝土技术有效运用的结果．它具有很好的抗冻性，耐久性，坍落度不损失，对钢筋无锈蚀.第一次灌浆高度为200mm.
灌浆料需按使用说明加适量水人工机械搅拌才可使用.搅拌机械为手电钻改制而成. 为了第二次灌浆时C35细石与灌浆料结合效果好,所以对灌浆料进行凿毛.凿毛时防止产生粉尘与杂质,灌浆后在灌浆料初凝前进行人工凿毛.
3. 第二次灌浆采用微膨胀C35细石混凝土,灌浆至基础顶面往下
300mm位置.灌浆前先湿润内壁,灌浆时采用人工机械振捣的方法.
灌浆后在细石混凝土初凝前对其进行人工凿毛.
4. 第三次灌浆采用微膨胀C35细石混凝土,灌浆至基础顶面. 灌浆
前先湿润内壁,灌浆时人工机械振捣,并将混凝土面抹光.满足外观质量要求.
5. 灌浆时从基础杯口一侧开始灌浆,以防止空气引入。
因为灌浆料
自流性高,所以不需要振捣.灌入微膨胀C35细石混凝土时,需要人工使用振捣器,灌浆完毕后裸露部分应及时加盖湿草袋保持湿润。
浇水养护时间不得少于7天，浇水次数应保持灌浆材料处于湿润状态。
六、质量要求：
使用灌浆料时,加水量不能过多，以免引起料浆泌水和离析，抗压强度随着加水量的增加而降低；打开包装袋后，应尽快用完。
