环刀法测定压实度
环刀法测定压实度
一、目的和适用范围
1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料
本试验需要下列仪具与材料：
1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量（用于取芯头内径小于70mm 样品的称量），或（用于取芯头内径100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤
1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：
（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.
（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g . （ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。
求其算术平均值。
三、计算
按式（4--10）计算试验的含水量。
式中： w —含水率（%），计算至
m —湿土质量（g ）
ms —干土质量（g ）
按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：
V
m m 21-=ρ （ 4 — 11 ）
w d 01.01+=ρρ （ 4 — 12 ）
式中： ρ ——试样的湿密度（ g/cm 3 ） ；
ρd ——试样的干密度（ g/cm 3 ）；
m 1 ——环刀与试样合计质量（ g ）；
m 2 ——环刀质量（ g ）；
V ——环刀体积（cm 3）
w ——试样的含水量（ % ）。
按式（ 4 — 13 ）计算施工压实度：
%100K max
⨯=d d ρρ （ 4 — 13 ） 式中： K ——测试地点的施工压实度（ % ）：
ρ d ——试样的干密度（ g/cm 3 ）；
ρdmax ——由击实试验得到的试样的最大干密度（ g/cm 3 ）。
四、报告 试验应报告土的鉴别分类、土的含水量、湿密度、干密度、最大干密度、压实度等。
四、记录格式。
环刀法测定压实度
环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g .（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。
求其算术平均值。
三、计算按式（4--10）计算试验的含水量。
%100⨯-=ss m m m w 式中： w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：Vm m 21-=ρ （ 4 — 11 ）w d 01.01+=ρρ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρd ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。
环刀法测定压实度试验方法
环刀法测定压实度试验方法
1 目的和适用范围
1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。
1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。
2 仪器设备
本试验需要下列仪器设备：
1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。
环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。
2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。
3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。
3 方法与步骤
3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。
3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：。
灌砂法及环刀法测压实度(带计算过程)
灌砂法及环刀法测压实度(带计算过程)灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度三、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。
待酒精熄灭后再次加入酒精点燃。
观察土是否已干。
5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。
灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。
该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。
采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。
（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。
土方回填环刀取样计算
压实度计算方法（环刀法）一、环刀法适用于细粒土，所需仪器、设备为：1、环刀：内径6~8cm 高2~3cm2、天平：称量500g 感量0.1g ；称量200g 感量0.01g3、其它：切土刀、钢丝锯、凡士林、小铁锤二、操作步骤：1、测出环刀的容积V，在天平上称出环刀质量。
2、按工程需要取原状土或人工制备所需要求的扰动土样，其直径和高度应大于环刀的尺寸，整平两端放在玻璃板上。
3、将环刀的刀口向下放在土样上面，然后用手或小铁锤将环刀垂直下压，边压边削使之土样上端伸满环刀为止，削去两端余土修平，两端盖上平滑的园玻璃片，以免水分蒸发。
4、擦净环刀外壁，拿去玻璃片，称取环刀加土的质量，准确至0.1g三、注意事项：1、密度试验应进行2次平行测定，两次测定的差值不得大于0.03g/cm3，取两次试验结果的算术平均值。
2、密度计算准确至0.01 g/cm3。
四、计算公式：1、符号表示ρ湿：湿密度（g/cm3）ρ干：干密度（g/cm3）W：土的含水率（%）ρ：最大干密度（试验室给的击实报告中最大干密度）a：压实系数m湿：湿土的质量m干：干土的质量m水：水的质量V：环刀体积2、计算公式ρ湿= m湿/V(计算至0.01 g/cm3) ρ干= m干/V(计算至0.01 g/cm3) m水= m湿- m干a=ρ干/ρW= m水/ m干3、推导公式ρ干=ρ湿/1+ W五、资料填写注意要点最小干密度=ρ×最小压实系数压实系数：图纸设计说明或规范中有最有含水率：击实报告中【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。
灌砂法及环刀法测定压实度作业指导书
挖坑灌砂法测定压实度试验指导书1 目的和适用范围1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定:(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
(2)当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度超过150mm,但不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料:(1)灌砂筒:有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
上部为储砂筒，筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐(尺寸单位:mm)表1 灌砂仪主要尺寸要求注：如集料的最大粒径超过31.5mm，则应相应地增大灌砂筒和标定罐的尺寸。
如集料的最大(2)金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。
(3)基板:用薄铁板制作的金属方盘，盘的中心有一圆孔。
(4)玻璃板:边长约500--600mm的方形板。
(5)试样盘:小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
(6)天平或台秤:称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
(7)含水量测定器具:如铝盒、烘箱等。

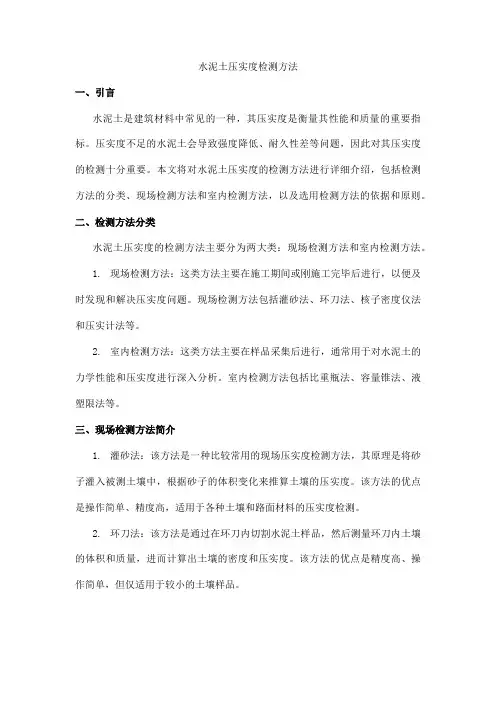

水泥土压实度检测方法
水泥土压实度检测方法一、引言水泥土是建筑材料中常见的一种，其压实度是衡量其性能和质量的重要指标。
压实度不足的水泥土会导致强度降低、耐久性差等问题，因此对其压实度的检测十分重要。
本文将对水泥土压实度的检测方法进行详细介绍，包括检测方法的分类、现场检测方法和室内检测方法，以及选用检测方法的依据和原则。
二、检测方法分类水泥土压实度的检测方法主要分为两大类：现场检测方法和室内检测方法。
1.现场检测方法：这类方法主要在施工期间或刚施工完毕后进行，以便及时发现和解决压实度问题。
现场检测方法包括灌砂法、环刀法、核子密度仪法和压实计法等。
2.室内检测方法：这类方法主要在样品采集后进行，通常用于对水泥土的力学性能和压实度进行深入分析。
室内检测方法包括比重瓶法、容量锥法、液塑限法等。
三、现场检测方法简介1.灌砂法：该方法是一种比较常用的现场压实度检测方法，其原理是将砂子灌入被测土壤中，根据砂子的体积变化来推算土壤的压实度。
该方法的优点是操作简单、精度高，适用于各种土壤和路面材料的压实度检测。
2.环刀法：该方法是通过在环刀内切割水泥土样品，然后测量环刀内土壤的体积和质量，进而计算出土壤的密度和压实度。
该方法的优点是精度高、操作简单，但仅适用于较小的土壤样品。
3.核子密度仪法：该方法是利用放射性元素测量土壤的密度和含水量，从而计算出土壤的压实度。
该方法的优点是速度快、非破坏性，但对放射性元素的安全使用和管理需要特别注意。
4.压实计法：该方法是利用压力传感器和位移传感器等设备，在施工现场实时监测水泥土的压实情况，并记录相关数据。
该方法的优点是实时性强、精度高，但需要专业的设备和操作人员。
四、室内检测方法介绍1.比重瓶法：该方法是利用比重瓶测量水泥土样品的比重，然后通过计算得出土壤的压实度。
该方法的优点是操作简单、精度高，但需要严格控制温度和湿度等环境因素。
2.容量锥法：该方法是利用容量锥测量土壤样品的体积和质量，然后计算出土壤的密度和压实度。
环刀法检测路基路面压实度试验原始记录表格
委托单位
任务编号
工程名称
路面结构
测定层位
检测口期
仪器设备
环刀、电子天平（精度OJg）
环境温度
取样桩号
距中线横向距离（m）
环刀号
取样深度
cm环刀直径cm Nhomakorabea环刀高度
cm
环刀质量
g
试样+环刀质量
g
湿土样质量
g
湿密度P
g∕cm3
含
水
率
盒号
盒+湿样质量
g
盒+干样质量
g
水质量
g
盒质量
g
干样质量
g
含水率
%
干密度Pd
g∕cm3
击实得到的最大干密度PC
g∕cm3
压实度K
%
计算公式
试样的湿密度：p=4x（叫*）；试样的干密度：P=-B—；πd1hd1+0.01卬
测试地点的施工压实度：K=&xi（x）
Pc
检测依据
JTG3450-2019《公路路基路面现场测试规程》
T0923-2019环刀测试压实度方法
备注
检测：复核:
环刀法测定压实度讲义
二 仪具与材料
• 本试验需要下列仪具与材料； • 1 人工取土器，包括环刀、环 盖、定向筒和击实锤系统（导 杆、落锤、手柄）。环刀内径 6～8cm，高2～3cm，壁厚 1.5～2mm。 • 2 电动取土器：由底座、行走 轮、立柱、齿轮箱、升降机构、 取芯头等组成。 • 3 天平：感量0.1g（用于取芯 头内径小于 70mm样品的称 量），或1.0g（用于取芯头内 径 100mm样品的称量）。 • 4 其它；镐、小铁锹、修土刀、 毛刷、直尺、钢丝锯、凡士林、 木板及测定含水量设备等。
• （7）擦净环刀外壁，用天平称取出环刀及 试样合计质量m1，准确至0.1g。 • （8）自环刀中取出试样，取具有代表性的 试样，测定其含水率ω。
环刀
• 3 用人工取土器测定砂性土或砂层密度时的步骤： • （1）如果为湿润的砂土，试验时不需使用击实锤 和定向筒。在铲平的地面上细心挖出一个直径较 环刀外径略大的砂土柱。将环刀刀刃口向下，平 置于砂土柱上，用两手平稳地将环刀垂直压下， 直至砂土柱突出环刀上端约2cm时为止。 • （2）削掉环刀口上的多余砂土，并用直尺刮平。
测定
• （3）取出样品，立即按 取芯套简长度用修土刀或 钢丝锯修平两端，制成所 需规格土芯，如拟进行其 它试验项目，装入铅盒， 送试验室备用。 • （4）用天平称量土芯带 套简质量m1，从土芯中心 部分取试样测定含水率ω。 • 5 本试验须进行两次平行 测定，其平行差值不得大 于0.03g／cm3。求其算术 平均值。
人工取土器（环刀）
电动取土器
电动取土器（结构）
三 方法与步骤
• 1 按有关试验方法对检测试样 用同种材料进行击实试验，得 到最大干密度ρc及最佳含水量。 • 2 用人工取土器测定粘性土及 无机结合料稳定细粒土密度的 步骤： （1）擦净环刀，称取环刀质量m2， 准确至0.1g。 （2）在试验地点，将面积约 30cm×30cm的地面清扫干净， 并将压实层铲去表面浮动及不 平整的部分，达一定深度，使 环刀打下后，能达到要求的取 土深度但不得将下层扰动。
路基路面检测试验方法(灌砂法、环刀法、沥青路面取芯法)
路基路面检测试验方法（灌砂法、环刀法、沥青路面取芯法）一、挖坑灌砂法测定压实度试验方法1 目的和适用范围1.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：1）当集料的最大粒径小于13.2mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。
2）当集料的最大粒径大于或等于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪器设备本试验需要下列仪器设备1）灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。
下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。
自储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
2)金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。
3)基板：用薄铁板制作的金属方盘，盘中心有一圆孔。
4)玻璃板：边长约500mm~600mm的方形板5)试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放6)天平或台称：称量10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
7)含水量测定器具：如铝盒、烘箱等。
8)量砂：粒径0.30-0.60mm清洁干燥的均匀砂，约20-40kg，使用前须洗净烘干，并放置足够的时间，使其与空气的湿度达到平衡。
