横梁式货架基本知识
横梁货架使用说明书
横梁货架使用说明书
1.货架简介：货架是由立柱片与横梁组合而成。
2. 横梁货架的规格2450L*1000D*4200H*4C，立柱采用90*70*2.0U型，横梁采用120*50*1.5B型，货架的设计额定承载为2.0吨/层（均布承载），客户不能将超过当初设计货物重量的货物放置在货架上。
3.当托盘放置在货架上时，叉车司机必须注意托盘与货架立柱间的距离，不能碰撞立柱以免立柱受损，托盘应该轻放于横梁上，托盘边缘距横梁边缘距离两端应该保持一致以免横梁受力不均匀影响货架的承载能力。
3.平时应该定期检查货架相关连接螺栓是否松动以及货架立柱横梁是否变形，立柱或横梁变形将直接影响到货架的承载力。
4.货架周边不能堆放具有腐蚀性的产品。
5.当货架上存有货物时不能在货架附近进行相关震动作业的施工。
6.托盘上的货物不能超过托盘边缘以免货物滑落伤到人。
7.货架附近除工作人员外，其他人不能逗留。

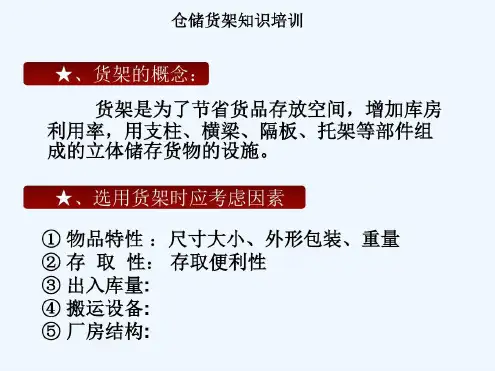

重型横梁式货架知识培训-2023年学习资料
仓储货架知识培训rc-co01重型横梁式货架-横梁式货架各部件名称和用途-①-柱片：用于支撑货架的全部重量 主要组成部分-2-横梁：连接柱片支撑货物-③-脚片：连接货架与地面使货架更稳固（主要组成部分）-④-护角： 护货架柱片不受叉车撞击-⑤-纵梁：支撑货物-选配件-⑥-隔撑：用于货架与墙壁的连接-⑦-木板：平铺在横梁之 摆放货物-8-钢板：平铺在横梁之间摆放货物
仓储货架知识培训-选择货架的原则-1、适应性-经济性-先进性
仓储货架知识培训-第一章-HYC-C001-重型横梁式货架
仓储货架知识培训YC-coo1重型横梁式货架-产品介绍：-重型横梁式货架又称为托盘式货-架，是国内各种仓储 架系统中最为-常见的一种货架形式，是所有托盘存-储设备系统中结构最简单、设备造价-成本最低的货架系统，而且 装、调-试方便。它可以对系统每一托盘进行-自由拣选，货架以立柱+横梁形式的-全组装结构，立柱与横梁均冷轧成 ，-采用专业插接挂件连接，钢性好，安-全可靠承重大。
仓储货架知识培训Yc-coo1-重型横梁式货架-恒缘诚横梁式重型货架-立柱截面图-90*70*1.5mm立 可承重12吨，-90*70*1.8mm立柱可承重15吨，-90*70*2.0mm立柱可承重18吨，-优势缘诚的立柱截面是90*70的，-别的货架厂一般是90*60或者-是90*65，我们立柱材料的展开-尺寸就比 家的大25mm,为了-加大受力还多加了8道折面。-恒缘诚的立柱基脚片有3.5mm-和5.0mm两种选择。
仓储货架知识培训YC-co01重型横梁式货架-生产工-艺-1、立柱、横梁冷弯成型工艺-1送料工序：自动开卷 ，为整条冷轧线持续供料，使-生产得以始终保持高效率熟练的操作工人，仅需2人互相配-合，在不到10分钟的时间 ，就可以完成卷料更换。-2冲孔工序：高速冲孔机，完成板材表面冲孔工序，模-具套冲保证了立柱表面各类挂接孔、 定孔、安全销孔的尺-寸、位置精度。-3冷弯成型工序：采用冷弯成型机组，滚轧段工作速度-可达每分钟15米以上 并根据定长自动切断。-目前，公司备有多种型号模具，可以生产多种规格的立柱、-横梁，以满足客户不同的承载要求
横梁式货架方案
横梁式货架结构简单，制造成 本较低，维护和保养也较为方便。
横梁式货架的应用场景
01
02
03
物流仓库
横梁式货架适用于物流仓 库，可以快速地进行货物 进出和上下移动，提高物 流效率。
制造业仓库
制造业仓库需要存储大量 的原材料、半成品和成品， 横梁式货架可以满足这些 需求。
零售业仓库
零售业仓库需要存储大量 的商品，横梁式货架可以 充分利用空间，提高存储 密度。
维护费用
货架在使用过程中需要进行定期 的维护和保养，维护费用也是一 项人工成本支出。
其他成本
运输费用
货架制作完成后需要进行运输，运输 费用是货架方案中的一项额外成本。
税费及其他附加费用
包括税费、保险费等其他附加费用， 这些也是货架方案中需要考虑的成本 支出。
05
方案效益
提高存储效率
空间利用率
横梁式货架采用多层设计，充分利用仓库空间，增加存储容量， 提高空间利用率。
某制造业工厂的横梁式货架方案
01
方案概述
该制造业工厂采用横梁式货架方案，以提高物料存储和流转效率，降低
生产成本。
02
方案特点
货架高度可调，满足不同物料存储需求；采用特殊材料制作，具有防腐、
防锈、防火等功能；货架设计紧凑，减少占地面积，提高空间利用率。
03
实施效果
通过该方案的实施，该制造业工厂的物料存储和流转效率得到显著提高，
减少维护成本
横梁式货架结构简单、结实耐用，维护成本相对较低。
增强物流管理
信息追溯
通过货架上的标识系统和信息化管理软件，实现货物信息的追溯和 管理，提高物流管理的透明度和准确性。
提高库存准确性
横梁式货架国家标准
横梁式货架国家标准横梁式货架是一种常见的仓储货架，其结构简单、稳定性好、承重能力强，因此在仓储行业得到了广泛的应用。
为了规范横梁式货架的设计、制造和使用，国家对其进行了一系列的标准化管理。
本文将就横梁式货架国家标准进行详细介绍，希望能够为相关行业提供参考和指导。
首先，横梁式货架的国家标准主要包括了设计标准、制造标准和使用标准。
在设计标准方面，国家规定了横梁式货架的结构参数、承重能力、安全系数等内容，以确保其在设计阶段就具备了稳定可靠的特性。
在制造标准方面，国家对横梁式货架的材料、加工工艺、表面处理等进行了详细规定，以保证其制造质量符合要求。
在使用标准方面，国家规定了横梁式货架的安装要求、使用条件、维护保养等内容，以确保其在使用过程中安全可靠。
其次，横梁式货架国家标准的制定对于行业发展具有重要意义。
首先，标准化管理有利于提高横梁式货架的质量水平，减少因质量问题引发的安全事故，保障人员和物品的安全。
其次，标准化管理有利于促进横梁式货架行业的健康发展，规范市场秩序，提升行业整体形象。
最后，标准化管理有利于提高横梁式货架的竞争力，促进企业技术创新和产品升级，满足市场需求，提升企业的经济效益。
再次，横梁式货架国家标准的执行对于企业和用户都具有重要意义。
对于企业而言，执行国家标准有利于提升企业产品的市场竞争力，树立良好的企业形象，获得用户的信任和认可。
对于用户而言，执行国家标准有利于保障其在使用过程中的安全和便利，减少因货架质量问题带来的损失和风险。
最后，需要指出的是，横梁式货架国家标准的制定和执行需要行业协会、企业和用户共同努力。
行业协会应加强对标准的宣传和培训，帮助企业和用户了解和执行标准；企业应加强对标准的研究和应用，不断提升自身的技术水平和产品质量；用户应加强对标准的监督和检查，及时反馈问题，确保标准得到有效执行。
总之，横梁式货架国家标准的制定和执行对于行业发展和社会稳定具有重要意义，希望全行业能够共同遵守国家标准，推动横梁式货架行业健康、稳定、快速发展。

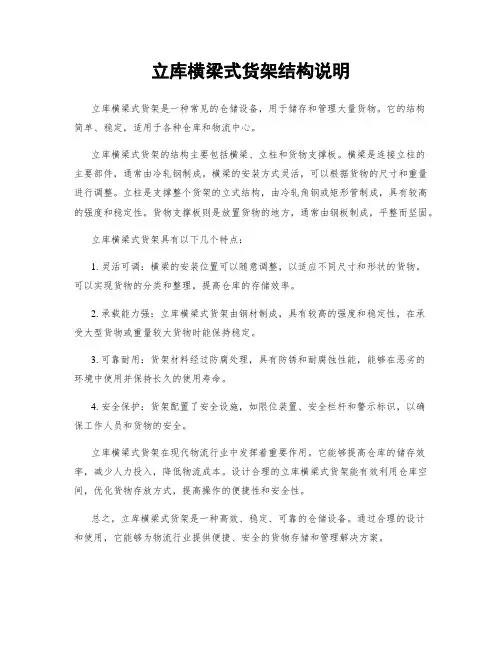

立库横梁式货架结构说明
立库横梁式货架结构说明
立库横梁式货架是一种常见的仓储设备，用于储存和管理大量货物。
它的结构
简单、稳定，适用于各种仓库和物流中心。
立库横梁式货架的结构主要包括横梁、立柱和货物支撑板。
横梁是连接立柱的
主要部件，通常由冷轧钢制成。
横梁的安装方式灵活，可以根据货物的尺寸和重量进行调整。
立柱是支撑整个货架的立式结构，由冷轧角钢或矩形管制成，具有较高的强度和稳定性。
货物支撑板则是放置货物的地方，通常由钢板制成，平整而坚固。
立库横梁式货架具有以下几个特点：
1. 灵活可调：横梁的安装位置可以随意调整，以适应不同尺寸和形状的货物。
可以实现货物的分类和整理，提高仓库的存储效率。
2. 承载能力强：立库横梁式货架由钢材制成，具有较高的强度和稳定性，在承
受大型货物或重量较大货物时能保持稳定。
3. 可靠耐用：货架材料经过防腐处理，具有防锈和耐腐蚀性能，能够在恶劣的
环境中使用并保持长久的使用寿命。
4. 安全保护：货架配置了安全设施，如限位装置、安全栏杆和警示标识，以确
保工作人员和货物的安全。
立库横梁式货架在现代物流行业中发挥着重要作用。
它能够提高仓库的储存效率，减少人力投入，降低物流成本。
设计合理的立库横梁式货架能有效利用仓库空间，优化货物存放方式，提高操作的便捷性和安全性。
总之，立库横梁式货架是一种高效、稳定、可靠的仓储设备。
通过合理的设计
和使用，它能够为物流行业提供便捷、安全的货物存储和管理解决方案。

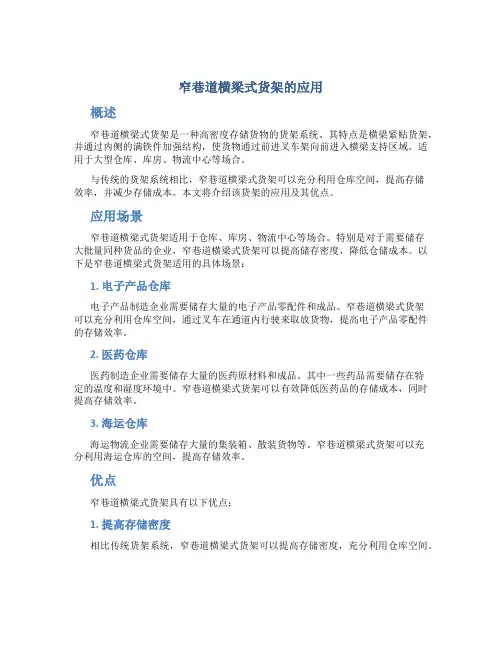

窄巷道横梁式货架的应用
窄巷道横梁式货架的应用概述窄巷道横梁式货架是一种高密度存储货物的货架系统。
其特点是横梁紧贴货架，并通过内侧的满铁件加强结构，使货物通过前进叉车架向前进入横梁支持区域。
适用于大型仓库、库房、物流中心等场合。
与传统的货架系统相比，窄巷道横梁式货架可以充分利用仓库空间，提高存储效率，并减少存储成本。
本文将介绍该货架的应用及其优点。
应用场景窄巷道横梁式货架适用于仓库、库房、物流中心等场合。
特别是对于需要储存大批量同种货品的企业，窄巷道横梁式货架可以提高储存密度，降低仓储成本。
以下是窄巷道横梁式货架适用的具体场景：1. 电子产品仓库电子产品制造企业需要储存大量的电子产品零配件和成品。
窄巷道横梁式货架可以充分利用仓库空间，通过叉车在通道内行驶来取放货物，提高电子产品零配件的存储效率。
2. 医药仓库医药制造企业需要储存大量的医药原材料和成品。
其中一些药品需要储存在特定的温度和湿度环境中。
窄巷道横梁式货架可以有效降低医药品的存储成本，同时提高存储效率。
3. 海运仓库海运物流企业需要储存大量的集装箱、散装货物等。
窄巷道横梁式货架可以充分利用海运仓库的空间，提高存储效率。
优点窄巷道横梁式货架具有以下优点：1. 提高存储密度相比传统货架系统，窄巷道横梁式货架可以提高存储密度，充分利用仓库空间。
2. 提高存储效率窄巷道横梁式货架可以通过叉车在通道内行驶来取放货物，提高存储效率。
3. 降低存储成本窄巷道横梁式货架可以有效降低储存成本，特别是对于储存大批量同种货品的企业。
4. 增强货架结构窄巷道横梁式货架通过内侧的满铁件加强结构，提高货架的可靠性和安全性。
窄巷道横梁式货架是一种高密度存储货物的货架系统，适用于大型仓库、库房、物流中心等场合。
相比传统货架系统，窄巷道横梁式货架具有存储密度高、存储效率高、存储成本低、货架结构强等优点，是企业进行物流仓储的一种理想选择。
重型横梁式货架使用方法
重型横梁式货架使用方法横梁式货架是一种常见的货物存储设备，广泛应用于仓库、物流中心等场所。
它具有结构简单、承载能力强、灵活性高等特点，能够有效地提高货物存储的效率和利用率。
本文将介绍重型横梁式货架的使用方法，帮助读者更好地了解和使用该设备。
一、货架安装前的准备在安装横梁式货架之前，需要进行一些准备工作。
首先，要确定货架的安装位置和布局，确保货架能够满足存储需求，并且不会对工作流程造成影响。
其次，要对安装地面进行清理和修整，确保地面平整稳固，以保证货架的稳定性和安全性。
最后，要准备好所需的安装工具和材料，如螺丝刀、扳手、螺栓、螺母等，以便在安装过程中使用。
二、货架的组装1. 安装立柱：将货架立柱安装到预先设计好的位置上，使用螺栓将立柱与地面固定，确保立柱的垂直度和稳定性。
2. 安装横梁：根据存储需求和货物尺寸，选择合适的横梁长度，并将横梁插入立柱的槽孔中。
注意，在插入横梁之前，要确保横梁的两端都有横梁连接器，并将其与立柱连接。
3. 固定横梁：将横梁连接器与立柱连接处的螺栓进行拧紧，以确保横梁与立柱之间的连接牢固可靠。
三、货架的使用1. 货物存储：将货物放置在横梁上，根据货物的尺寸和重量合理分配位置。
重型横梁式货架通常可承载重量较大的货物，但需要注意货物的平衡和稳定，以防止发生意外事故。
2. 货物取放：根据需要，使用叉车或手动提升设备将货物从货架上取下或放置上去。
在操作过程中，要注意货物的稳定性，避免发生货物倾斜或掉落的情况。
3. 货架维护：定期检查货架的稳定性和连接件的紧固情况，及时发现并处理松动或损坏的部件。
此外，货架表面的脏污应及时清理，以保持货架的整洁和使用寿命。
四、货架的安全注意事项1. 货物重量不要超过货架的承载能力，以免造成货架变形或坍塌。
2. 货物堆放要稳定和平衡，避免堆放过高或不规则造成货物倾斜或掉落。
3. 货架使用过程中，避免碰撞和撞击，以免损坏货架结构或造成安全隐患。
4. 定期检查货架的稳定性和连接件的紧固情况，及时发现并处理问题。
横梁式货架优点及适用范围介绍
横梁式货架优点及适⽤范围介绍重型横梁式货架⾬⾠货架提供的所有托盘货架系统中简单、存储⽅便的⼀种，可对每个托盘单独存取，投资成本也是重型横梁式货架是⾬⾠货架最经济的。
重型横梁式货架参数规格：（特殊情况下可根据客户具体情况定制）重型横梁式货架参数规格：重型 A 型货架⽴柱规格：80/90/100⽴柱，节距=75mm.每层层载1000kg-3500kg.重型货架⼀般需配托盘使⽤。
叉车/全电动/半电动堆⾼车存取货物。
表⾯处理：抛丸、喷塑、烘⼲（流平固化）包装。
抛丸处理解决了酸洗磷化⼯艺带来的弊端，酸洗残留物易引起表⾯脱表⾯处理：塑现象。
颜⾊：⾊：常规颜⾊有灰⽩、蓝⾊。
点：横梁直接与柱⽚挂接，层间距调节⽅便，安装拆卸简单。
特点：重型货架⼜称横梁式货架或托盘式货架，⼀般以托盘单元⽅式储存，适⽤于各种仓库，是使⽤最⼴泛的货架形式，每个托盘的货物都可100%单独存取，周转⽅便快捷，横梁⾼度可随意调节，亦可根据实际情况增加横梁层数，灵活性很强。
存取货物可使⽤：叉车、半电动堆⾼车、全电动堆⾼车。
重型 B 型货架：（三⽴柱式）重型三⽴柱货架带层板适⽤于:货架长、宽、⾼均较⼤，且层载较重（≥3T），可根据实际需要配置钢层板/⽊板/托盘。
为防⽌叉车在存取货时撞到货架，可设置护⾓、防撞栏。
重型 C 型货架：（异型带副梁式）此类带副梁的重型货架特点：副梁⾼于横梁之上。
适⽤于：存放⼤件箱装货物、⼤型模具，可将此类货物直接放于副梁上，减少了使⽤托盘所需的费⽤，降低了货架成本。
重型货架(配置副梁)适⽤于:货架⾼度较⾼、层载较重时，可防⽌出现叉车在存取货物时未能将货物准确放置横梁上⽽致使货物脱落的情况。
重型横梁式货架适⽤范围重型货架适合存储各类货物，适⽤于⼯业企业的仓库及⼤型物流仓储库。
重型横梁式货架⽴柱设计说明：重型货架的⽴柱承担着整个货架系统的全部载荷，载荷从横梁到⽴柱的有效传递对整个货架系统的强度、安全性是⾄关重要的，⽴柱正⾯的六边形孔可以将载荷从横梁垂直的传给⽴柱，避免了横梁挂件对⽴柱产⽣侧向的压⼒，同时横梁挂件不会卡住变形；⽴柱截⾯通过特别的设计以确保在受⼒时不发⽣扭转、变形、应⼒集中等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在选择横梁式货架前，首先须进行集装单元化工作，即将货物包装及其重量等特性进行组盘，确定托盘的类型、规格、尺寸，以及单托载重量和堆高（单托货物重量一般在2000kg以内），然后由此确定单元货架的跨度、深度、层间距，根据仓库货架下沿的有效高度和叉车的最大叉高决定货架的高度。
单元货架跨度一般在4m以内，深度在1.5m以内，低、高位仓库货架高度一般在12m以内，超高位仓库货架高度一般在30m以内（此类仓库基本均为自动化仓库，货架总高由若干段12m以内立柱构成）。
最广泛适用于制造业、第三方物流和配送中心等领域，既适用于多品种小批量物品，又适用于少品种大批量物品。
此外，为提高空间利用率，可将通道宽度缩小，配合特殊推高机循轨道行使，使储存空间垂直化，即成为窄巷式货架。
最横梁式货架是最简单有效的武汉货架，搭配叉车使用，采用方便的托盘存取方式。
具有选择性强，可先进先出，库存周转率较高的特点。
最横梁式货架在设计中应了解哪些基本常识呢？主要以下几个方面：最（一）横梁式货架长度的设计：
最（1）对卡板的规格要有所了解，如货物超出卡板，应以超出的尺寸来计算。
最（2）一般每层设计放两个卡板，卡板与卡板之间间隔70-100MM（高位货架间隔100MM，较矮货架可70MM）。
DA若卡板长度小（如：800MM），可考虑每层放三个卡板。
最（3）公式：L=卡板长*2+（70-100）*3（间隔数）
最（二）横梁式货架宽度的设计：
最（1）以卡板宽度的实际尺寸来计算。
最（2）如客户要求加跨梁，铺钢板木板等配件，可将货架宽度设计成与卡板宽度相同尺寸。
最（3）公式：D=卡板宽度—200MM。
最（三）横梁式货架高度的设计：
最（1）具体高度根据客户仓库空间，以用叉车扬高等因素而定。
最（2）高度需是75MM的整数倍，如不是，取相近数值。
最（3）公式：H（层高）=货物高度+100（间隔）+横梁的高度（承重不一样，规格不一样）。
最（4）通道：根据叉车性能（如：作业通道，扬高，载重等），确定叉车通道。
最（5）相关配件：立柱，横梁，跨梁等配件。
最（6）特别注意：卡板样式，货物是否突出，货架尺寸规格，层重，场地，消防等。
