常见建筑电气施工图符号及含义
三极开关
三极开关是三相三线制的开关，三根为火线
单相三极插座 二位二极插座带 单控开关
二三极插座带单控开座
二、二、三极插座 三相四线插座
三相四线插座 三相四线制的四线是A、B、C、N，即三相电（也称动 力电，380V）的三条相线（A、B、C）加上一条零线N，工 业设备、一些大功率的中央空调或实验室设备使用，家庭一 般不用。 家庭使用的两孔或三孔的插座用的都是一相电，即一条 相线L（火线）、一条零线N（三孔的再加一条地线G）。L、 N之间的电压即我们常说的市电（照明电）：220V。
单联=一个按钮；双联=两个按钮；三联=三个按钮 单控：就是说它只有一个触点（常开触点或常闭触点） 双控：就是说它有两个触点（常开触点和常闭触点） 单联单控开关一般用于点动控制； 双联单控开关一般用于长动控制； 三联双控开关一般用于电动机可逆控制。
通俗地说：
“双联单控”指：一个面板上有两个单控的按钮，而且这两个 按钮都是单向控制的灯具的开关的，即：只能在固定的一 个地方控制灯具的开灭，不同于用于楼梯间处用的双向控 制开关，可以在下面开，到上面关。
“联”指的是同一个开关面板上有几个开关按钮。
“控”指的是其中开关按钮的控制方式，一般分为： “单控”和“双控”两种。 其它的直接类推就可以了。
单联控开关是一个开关控制一个电器或灯具,这个适用场所比 较普及; 双联单控开关是(1)一个开关控制二个电器或灯具,例如两个 灯泡交替亮或熄.这个家庭比较少用. (2)二个开关控制一个电器或灯具,适用楼梯,走廊,房间等两个 点控制一个电器或灯具的地方; 三联单控开关是三个开关或更多开关控制一个电器或灯具,适 用于多个点控制一个电器或灯具的地方,例如一幢房子的 前门,后门及房子中间的楼梯口各有一个三联单控开关可 控制一个灯泡等.
总等电位箱MEB是连接作用于全建筑物，在一定程度上降低 建筑物内间接接触电击的接触电压和不同金属部件的电压 差，并消除自建筑物外经电气线路和各种金属管道引入的 危险故障电压的危害，通过进线箱近旁的接地母线排将导 电部分互相连同。 辅助等电位箱SEB是在导电部分用导线直接连同，使其点位 相等或接近。 局部等电位箱LEB。局部等电位箱LEB是在一局部场所内将 各可导电部分连同，通过局部等电位连接端子板将导电部 分互相连同。
单联双控开关指的是两个开关同时控制一个灯 (或其它设备吧)的开关, 效果是灯开时,操作任一开关灯关;灯关时操作任 一开关灯开.
双极开关
所谓双级开关就是两个翘板的开关，也叫双刀开关。 双极开关控制二个支路，是对应单极(单刀)开关来说的,对于 照明电来说，双极开关可以同时切断火线和零线，在使用中 更安全。
等电位箱的作用：
等电位联结局部等电位联结为用电安全所必需， 它对建筑物防雷和电子信息设备的防雷以及其干 扰也是必不可少的，而它的实施不过是几根用于 联结的导线的连接，花费不多，维护管理也很简 单，安全效果却十分明显，因此发达国家对诸如 商业、科研等高层建筑物的每一楼层都做一次局 部等电位联结，收到了很好的效果。 局部等电位 联结在一些电击危险特别大的场所也得到了广泛 的应用。
开关的一般表示符号
单联，又称一位、一联、单开，表示一只开关面板上有一个 开关按键。 单控，又称单极，表示一个开关按键只能控制一个用电 器。
区别于“单联双控开关”即“楼梯间开关”。单联单控 开关相对简单，一个开关控制一个用电器。而单联双控开关 能在两个不同方位控制同一个用电器，因而比较实用。
双联单控开关
例如在浴室、游泳池等特别潮湿的场所内， 人体皮肤完全湿透，人体阻抗大幅度下降， 金属管道、结构等种种原因传导来的十几 伏的不高的电压就可使人体通过大于心室 纤维性颤动电流阈值而电击致死。这种电 气事故是不能靠装用漏电保护器、隔离变 压器等保护电器来防范的，因为这种使人 致死的电压是沿非电的金属管道传导的。
建筑电气图纸符号解释
建筑电气图纸符号解释配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫M的电源线，加一根6平方毫M的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关 LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的”万能”的反拼音。
5--设计序号。
16--开关触头能承受的额定电流。
Y--电压。
H--转换的”换”的拼音首字母。
3--三相。
3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器 LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器。
M--母线穿芯式。
ZJ--浇铸绝缘。
1--设计序号。
0.66--额定电压。
150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器。
C--插入式。
1--设计序号。
10A--额定电流在系统图中YJV-1KV-5*16-SR/SC40-WC-CC是什么意思??DZ47/3P-63A－－－三相整定值为 63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆 5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F几个相对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你提供的字应该这么理解...YJV-1KV-5*16——电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40——线槽敷设或穿规格40的钢管敷设；WC——暗敷设在墙内；CC——暗敷设在屋面或顶板内。

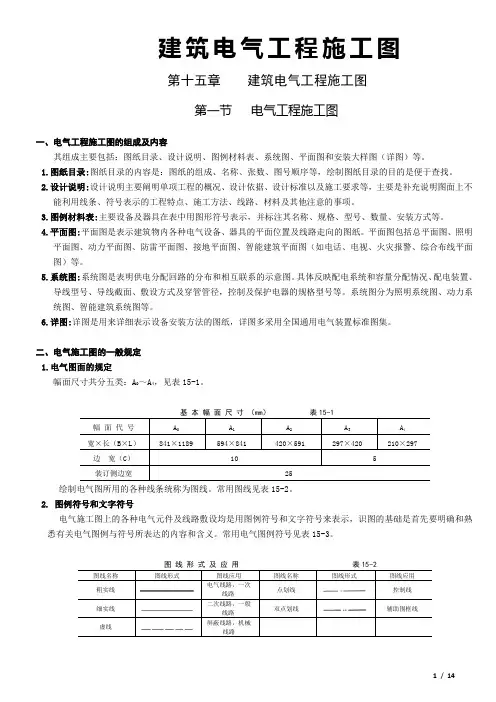

建筑电气施工图实例图解(图例、符号、含义)汇总
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
(建筑电气工程)电气图纸常用图形和文字符号
1.导线 序号
03-01-01 03-01-02 03-01-03
图形符号
说明
IEC
导线、导线组、电线、电缆、电路、传输通路（如微
波技术）、线路、母线（总线）一般符号。
注：当用单线表示一组导线时，若需示出导线数可加 小短斜线或画一条短斜线加数字表示。
示例：三根导线
示例：直流电路，110V，两根铝导线，导线截面积为 =
120mm2
示例：三相交流电路，50HZ，380V，三根导线截面积 均为 120mm2，中性线截面积为 50mm2
柔软导线
=
屏蔽导线。注：同 03-01-09
=
绞合导线（示出二股）。注：同 03-01-09
=
03-01-09 03-01-10
电缆中的导线（示出三股） =
11-02-10 11-02-11
11-02-12
说明
IEC
发电站（厂）
=
热电站
=
变电所、配电所
=
水利发电站
=
火力发电站（煤、油、气等）
=
核能发电站
=
地热发电站
=
太阳能发电站
=
风力发电站
=
11-02-13
11-02-14 11-02-15
11-02-16 11-02-17
11-02-18 11-02-19
说明
IEC
插座（内孔的）或插座的一个极
=
插头（凸头的）或插头的一个极
=
插头和插座（凸头的和内孔的）
=
03-03-07 03-03-08
03-03-09
03-03-10 03-03-11 03-03-12 03-03-13 03-03-14 03-03-15 03-03-16 03-03-17 03-03-18 03-03-19 03-03-20 03-03-21 03-03-22

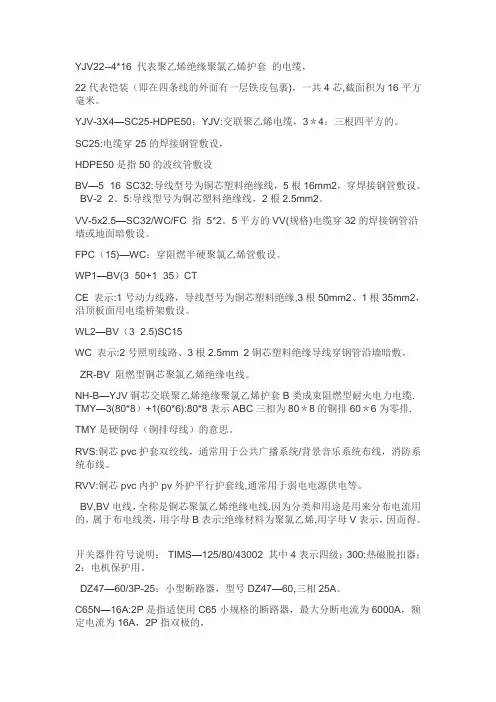

建筑电气工程设计常用图形和文字符号
YJV22--4*16 代表聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹)，一共4芯,截面积为16平方毫米。
YJV-3X4—SC25-HDPE50；YJV:交联聚乙烯电缆，3＊4：三根四平方的。
SC25:电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV—5×16 SC32:导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。
BV-2×2。
5:导线型号为铜芯塑料绝缘线，2根2.5mm2。
VV-5x2.5—SC32/WC/FC 指5*2。
5平方的VV(规格)电缆穿32的焊接钢管沿墙或地面暗敷设。
FPC（15)—WC：穿阻燃半硬聚氯乙烯管敷设。
WP1—BV(3×50+1×35）CTCE 表示:1号动力线路，导线型号为铜芯塑料绝缘,3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。
WL2—BV（3×2.5)SC15WC 表示:2号照明线路、3根2.5mm 2铜芯塑料绝缘导线穿钢管沿墙暗敷。
ZR-BV 阻燃型铜芯聚氯乙烯绝缘电线。
NH-B—YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆. TMY—3(80*8）+1(60*6):80*8表示ABC三相为80＊8的铜排60＊6为零排. TMY是硬铜母（铜排母线）的意思。
RVS:铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线。
RVV:铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等。
BV,BV电线，全称是铜芯聚氯乙烯绝缘电线.因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示;绝缘材料为聚氯乙烯,用字母V表示，因而得。
开关器件符号说明：TIMS—125/80/43002 其中4表示四级；300:热磁脱扣器；2：电机保护用。
DZ47—60/3P-25：小型断路器，型号DZ47—60,三相25A。
C65N—16A:2P是指适使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA C65N—C16/3P：C65指断路器型号，N表示分断电流为6000A,C16表示保护照明线路用，容量为16A,3P表示3极JDZ10—6 6000/100 0。

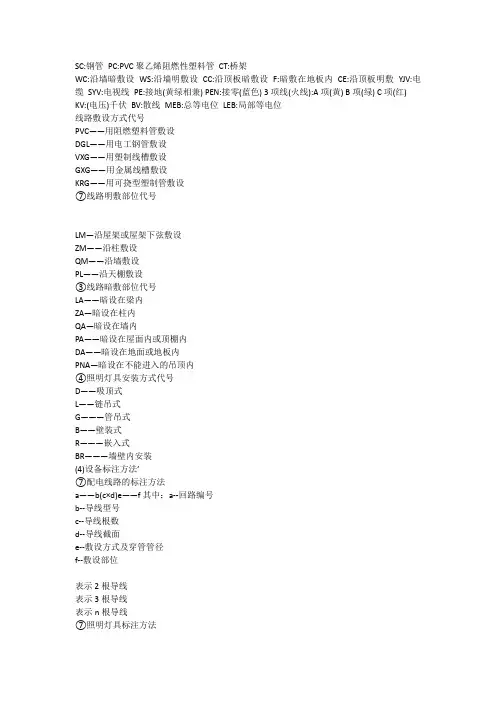

建筑电气符号含义
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC。

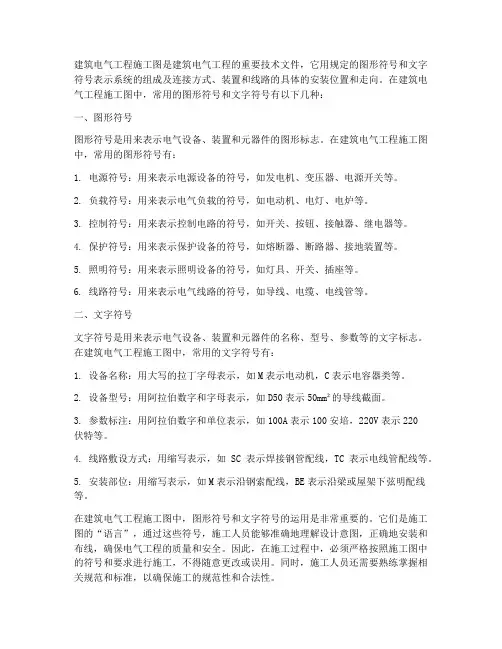

建筑电气工程施工符号
建筑电气工程施工图是建筑电气工程的重要技术文件，它用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向。
在建筑电气工程施工图中，常用的图形符号和文字符号有以下几种：一、图形符号图形符号是用来表示电气设备、装置和元器件的图形标志。
在建筑电气工程施工图中，常用的图形符号有：1. 电源符号：用来表示电源设备的符号，如发电机、变压器、电源开关等。
2. 负载符号：用来表示电气负载的符号，如电动机、电灯、电炉等。
3. 控制符号：用来表示控制电路的符号，如开关、按钮、接触器、继电器等。
4. 保护符号：用来表示保护设备的符号，如熔断器、断路器、接地装置等。
5. 照明符号：用来表示照明设备的符号，如灯具、开关、插座等。
6. 线路符号：用来表示电气线路的符号，如导线、电缆、电线管等。
二、文字符号文字符号是用来表示电气设备、装置和元器件的名称、型号、参数等的文字标志。
在建筑电气工程施工图中，常用的文字符号有：1. 设备名称：用大写的拉丁字母表示，如M表示电动机，C表示电容器类等。
2. 设备型号：用阿拉伯数字和字母表示，如D50表示50mm²的导线截面。
3. 参数标注：用阿拉伯数字和单位表示，如100A表示100安培，220V表示220伏特等。
4. 线路敷设方式：用缩写表示，如SC表示焊接钢管配线，TC表示电线管配线等。
5. 安装部位：用缩写表示，如M表示沿钢索配线，BE表示沿梁或屋架下弦明配线等。
在建筑电气工程施工图中，图形符号和文字符号的运用是非常重要的。
它们是施工图的“语言”，通过这些符号，施工人员能够准确地理解设计意图，正确地安装和布线，确保电气工程的质量和安全。
因此，在施工过程中，必须严格按照施工图中的符号和要求进行施工，不得随意更改或误用。
同时，施工人员还需要熟练掌握相关规范和标准，以确保施工的规范性和合法性。
建筑电气符号及其说明
序号表达内容英文代号（新）拼音代号（旧）序号表达内容英文代号（新）拼音代号（旧）1用镀锌钢管SC 或S G 1墙壁外装式W B 2用薄壁金属电线管TC 或MT DG 2墙壁内装式WR BR 3用硬质塑料管PC 或P VG 3吸顶式S D 4用软质塑料管FPC RVG 4管吊式P G 5用金属电缆桥架CT 5链吊式CH L 6用金属蛇皮管（软管）CP 或FMC 6线吊式CP X 7用金属线槽（槽板）SR GC 7自在器线吊式CP X 8用塑料线槽（槽板）PR XC 8固定线吊式CP1X19用塑料线夹PCL VT 9防水线吊式CP2X210用瓷夹PL CJ 10吊线器式CP3X311用瓷瓶K CP 11不进人棚顶嵌入式R R 12可进人棚顶嵌入式CR DR 13台上安装T T 序号表达内容英文代号（新）拼音代号（旧）14柱上安装CL Z 1沿地暗敷设FC DA 15支架上安装SP J 2沿墙暗敷设WC QA 16座装HM ZH 3沿墙明敷设WE QM 4沿棚暗敷设CC PA 序号表达内容5沿棚明敷设CE PM 1照明配电箱6沿柱暗敷设CLC ZA 2动力配电箱7沿柱明敷设CLE ZM 3应急照明配电箱8沿梁暗敷设BC LA 4应急动力配电箱9沿梁明敷设BE LM 5照明干线10沿不进人吊顶内敷设AC PNA 6动力干线11沿可进人吊顶内敷设ACE PNM 7应急照明干线12沿钢索敷设SR 或M S 8应急动力干线WLM WPM 英文代号（新）一、表达线路敷设方式的文字代号三、表达照明灯具安装方式的文字代号二、表达线路敷设部位的文字代号四、表达照明、动力箱和线路方式的文字代号WELM WEPM AL （照明支路WL 插座支路WX ）AP （支路WP ）AEL （支路WEL ）AEP （支路WEP ）。
建筑电气常用符号
建筑电气常用符号建筑电气常用符号是在建筑领域中用于表示电气设备、线路、元件和连接方式的图形符号。
这些符号的使用可以帮助工程师、设计师和施工人员更好地理解和交流电气系统的布局和连接方式。
本文将介绍一些常见的建筑电气符号及其含义。
1. 电源符号•电源插座：表示供电插座，通常以一个圆圈表示，内部有一个或多个小圆圈，表示插孔数量。
•开关：表示开关，通常以一个大圆圈表示，内部有一个小圆圈或者直线表示开关的位置。
2. 灯具符号•灯泡：表示灯泡，通常以一个实心的小圆圈表示。
•荧光灯：表示荧光灯，通常以两个平行的直线加上两个小弧线组成。
•射灯：表示射灯，通常以一个实心的小三角形加上一条直线组成。
3. 传感器符号•温度传感器：表示温度传感器，通常以一个温度计形状加上一条曲线组成。
•湿度传感器：表示湿度传感器，通常以一个波浪形状加上一个小圆圈组成。
•光照传感器：表示光照传感器，通常以一个太阳形状加上一条直线组成。
4. 电气元件符号•电阻器：表示电阻器，通常以一个波浪形状加上一个箭头组成。
•电容器：表示电容器，通常以两个平行的直线加上两个曲线组成。
•继电器：表示继电器，通常以一个长方形加上一条弯曲的箭头组成。
5. 线路符号•直线：表示导线或连接线路，通常以一条直线表示。
•虚线：表示隐藏的或不可见的连接线路，通常以一条虚线表示。
•箭头：表示信号或数据流的方向，通常以一个实心的小箭头表示。
6. 其他符号除了以上列举的符号外，还有许多其他用于表示不同功能和设备的建筑电气符号。
以下是一些例子：•变压器：用于改变交流电压大小的设备，在图中通常以两个相互垂直的平行直线和两个相互垂直的曲线表示。
•发电机：用于产生电能的设备，在图中通常以一个长方形加上一个闪电形状表示。
•配电箱：用于分配电能到不同的电路和设备的设备，在图中通常以一个长方形加上多个矩形表示。
以上只是一些常见的建筑电气符号，实际使用中可能会有更多的符号和变体。
了解这些符号的含义，可以帮助我们更好地理解和绘制建筑电气图纸，从而提高工程设计和施工效率。
建筑电气基本符号(全)
建筑电气基本符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189 594×841 420×591 297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
