循环流化床锅炉的设计与实现毕业设计目录目录 (1)摘要 (1)Abstract (2)第一章概述 (3) (3)1.2循环流化床特点 (4)1.2.1循环流化床优点 (4)1.2.2循环流化床缺点 (5)第二章燃料与脱硫剂 (6)2.1 燃料 (6)2.2 脱硫剂 (6)第三章脱硫与排烟有害物质的形成 (7)3.1循环流化床锅炉在环保上的必要性 (7)3.2影响循环流化床锅炉SO2的排放控制 (7)3.2 影响脱硫效率的一些主要因素 (8)3.3 无脱硫工况燃烧计算 (9)3.3.1无脱硫工况下燃烧计算 (9)3.3.2无脱硫工况下烟气体积计算 (9)第四章物料循环倍率 (10)4.1循环灰量 (10)4.2物料循环倍率的选择 (10)第五章脱硫工况计算 (12)5.1燃烧和脱硫化学反应式 (12)5.2脱硫计算 (12)第六章锅炉燃烧产物热平衡 (17)6.1脱硫对循环流化床锅炉热效率的影响 (17)6.1.1脱硫对入炉可支配热量的影响 (17)6.1.2脱硫对q4的影响 (17)6.1.3脱硫对q2的影响 (18)6.1.4脱硫对q6的影响 (18)6.2锅炉热平衡计算 (18)第七章传热系数计算 (21)7.1炉膛膜式水冷壁传热系数计算 (21)7.2炉膛汽冷屛传热系数计算 (22)第八章锅炉结构设计 (24)8.1炉膛设计 (24)8.1.1炉膛介绍 (24)8.1.2炉膛床温选择 (24)8.1.3炉膛高度的选择 (25)8.2炉膛汽冷屛设计 (25)8.3汽冷旋风分离器设计 (26)8.4回料器的设计 (27)第九章热力计算 (29)9.1炉膛热力计算 (29)9.2汽冷旋风分离器热力计算 (31)第十章尾部受热面 (34)10.1 过热器 (34)10.2 省煤器 (34)10.3 空气预热器 (36)第十一章计算结果 (38)11.1 基本数据 (38)11.1.1 设计煤种 (39)11.1.2 石灰石 (39)11.2 燃烧脱硫计算 (39)11.2.1 无脱硫计算时的燃烧计算 (39)11.2.2 无脱硫工况时的烟气体积计算 (40)11.2.3 脱硫计算 (40)11.2.4 脱硫工况时受热面中燃烧产物的平均特性 (43)11.2.5 脱硫工况时燃烧产物焓温表 (43)11.3 240t/h CFB 锅炉热力计算 (45)11.3.1 锅炉设计参数 (45)循环硫化床燃烧 (45)11.3.2 锅炉热平衡及燃料燃烧方式和石灰石消耗量 (45)11.3.3 炉膛膜式水冷壁传热系数 (48)11.3.4 炉膛汽冷屏传热系数计算 (50)11.4 结构计算 (52)11.4.1 炉膛膜式水冷壁计算受热面积： (52)11.4.2 炉膛汽冷屏计算受热面积 (53)11.4.3 炉膛汽冷旋风分离器计算受热面积 (54)11.5 热力计算 (55)11.5.1 炉膛热力计算 (55)11.5.2 汽冷旋风分离器热力计算 (58)第十二章烟道计算 (61)12．1高温过热器计算 (61)12.1.2高温过热器结构计算 (61)12.1.2高温过热器传热计算 (62)12.2低温过热器计算 (64)12.2.1 低温过热器结构计算 (64)12.2.2低温过热器传热计算 (65)12.3省煤器设计及传热计 (67)12.3.1省煤器结构计算 (67)12.3.2 省煤器传热计算 (68)12.4空气预热器设计计算 (70)12.4.1空气预热器结构计算 (70)12.4.2空气预热器传热计算 (71)12.5 锅炉热平衡计算误差校核 (75)热力计算结果汇总表 (76)第十三章总结 (77)参考文献 (78)致谢 (79)附录 (80)附录一外文文献 (80)附录二翻译 (91)附录三毕业设计任务书 (97)附录四开题报告 (102)附录五锅炉本体结构图（CAD制图） (106)附录六工质流程图（CAD制图） (106)摘要我国在上世纪80年代初期开始研究开发循环流化床燃烧技术,鉴于CFB锅炉的优点和我国环境排放标准的日益严格,极大地推动了循环流化床燃烧技术的推广和发展。

65吨设计说明书

FDZ-40/3.82-M型循环流化床锅炉设计说明书编写人：***学号：******班级：*****指导老师：*************************************2011年*月目录1.1锅炉设计规范1.2锅炉概述1.3汽水系统1.4循环系统1.5构架与平台扶梯1.6膨胀系统1.7主要性能数据1.8过量空气要求1.9床温1.1锅炉设计规范1.1.1设计条件1.1.1.1 设计题目：FDZ-65/3.82-M型循环流化床锅炉1.1.1.2 技术规范额定蒸汽参数65t/h额定蒸汽压力 3.82MPa额定蒸汽温度450℃给水温度120℃冷风温度20℃燃料颗粒要求0~10mm1.1.2燃料特性FDZ-65/3.82-M型循环流化床锅炉按燃用开滦洗中煤设计。

项目符号单位设计煤种碳Car % 60.7氢Har % 4.05氧Oar % 5.63氮Nar % 0.33硫Sar % 0.63灰分Aar % 7.84水分War % 20.8挥发分Vdaf % 34.51 低位发热值Qner.ar kJ/kg 21063 1.1.3燃烧方式循环流化床燃烧1.1.4运行方式采用定压运行，也是采用滑压运行。

1.1.5点火方式床下油枪点火1.1.6通风方式平衡通风1.2 锅炉概述FDZ-65/3.82-M型循环流化床锅炉锅炉采用了循环流床燃烧方式，其煤种的适应性好，可以燃用阜新烟煤，燃烧效率达91.7%，含硫较高的燃料，由于锅炉的低温燃烧，燃烧温度只有860~950℃左右，可通过向炉内添加石灰石，显著降低SO X的排放，同时采用分级燃烧可有效地控制NO X的排放。

因此整炉可降低硫、氮化物对设备的腐蚀和烟气对环境的污染。

它的炉灰由于活性好，含碳量低，可以综合利用，如做水泥等建筑材料的掺合料等。

本锅炉是一种自然循环的水管锅炉，床下油或燃气点火，采用了旋风分离器灰分离循环燃烧系统。

炉膛为全膜式水冷壁结构，为顶板梁吊挂承重结构，过热器分高、低二级过热器，中间设面式减温器，尾部设省煤器和一、二次风空气预热器。

毕业设计,循环流化床锅炉

1.3
这些技术按脱硫工艺与结合点可分为三大类：即燃烧前脱硫、燃烧中脱硫、燃烧后脱硫。
燃烧前脱硫包括洗煤、煤气化、液化或者利用电磁、微波技术和生物技术对煤进行脱硫，前五种方法只能脱去煤中的无机硫，不能从根本上解决的污染问题。而生物脱硫技术占地太大，时间长，无法连续生产，尚在研究阶段。
燃烧中脱硫技术包括炉内喷钙，循环硫化床锅炉添加石灰石燃烧等技术(CFB)，LIFAC和LIMB技术等，还有的使用先进的喷燃器或者改变燃烧状况等等。
近年来我国在大气污染终合防治技术方面取得众多成果（见表1—1）；与此同时，大气污染的治理也取得了很大进展。
表1-1近年我国大气污染治理取得的一些进展
大气污
1998年
1999年
2000年
工业废气治理率（%）
82.5
84.4
86.3
87.1
85.1
89.8
建成城市烟尘控制区数（个）
2.1
锅炉燃烧时产生大量的SO2气体，对环境造成严重危害，为使燃煤锅炉烟气达标排放，需选用先进的锅炉脱硫工艺，从而有效降低对环境的危害。本次锅炉脱硫设计具体方案如下：
2.1.1
1、锅炉型号：SHX20─1.6─AII循环流化床锅炉共3台，除尘器为袋式除尘器。
2、每天3班，每班8小时，年连续运行时间为4320小时
在美国由于否决了高烟囱排放的环境法规，使FGD技术取得很大进展。从20世纪70年代初开始使用湿式石灰／石灰石工艺，至今得到应用的脱硫工艺主要有：石灰/石灰石法、碳酸钠法、双碱法、石灰／碳酸钠法、氧化镁法等，其中湿法石灰石/石灰法占90％以上，其次是双碱法和碳酸钠法。80年代以来，为了降低基本投资和运行费用，积极研究及开发了喷雾干燥烟气脱硫和炉内直接喷射石灰石烟气脱硫技术。例如：E-SOx和ADVACAT技术。美国应用脱硫技术特点是：优先使用脱硫率高、技术成熟的湿式工艺、抛弃法占的比重大、积极开发多种多样的脱硫工艺。

75吨循环流化床说明书

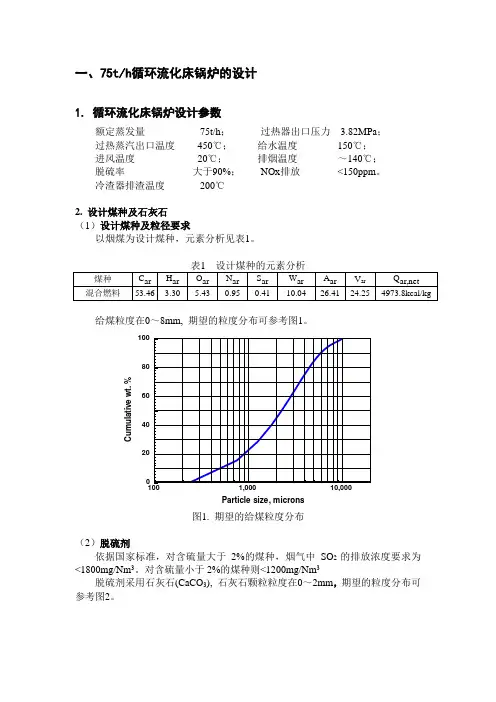

一、75t/h 循环流化床锅炉的设计1. 循环流化床锅炉设计参数额定蒸发量 75t/h ；过热器出口压力 3.82MPa ；过热蒸汽出口温度 450℃；给水温度 150℃；进风温度 20℃；排烟温度～140℃；脱硫率大于90%； NOx 排放 <150ppm 。
