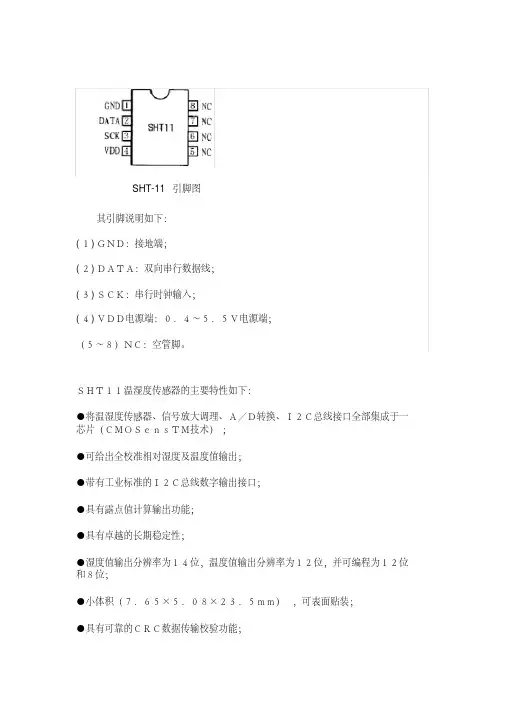

SHT-11传感器特性及设定
SHT-11引脚图其引脚说明如下：(１)ＧＮＤ：接地端；(２)ＤＡＴＡ：双向串行数据线；(３)ＳＣＫ：串行时钟输入；(４)ＶＤＤ电源端：０．４～５．５Ｖ电源端；（５～８）ＮＣ：空管脚。
ＳＨＴ１１温湿度传感器的主要特性如下：●将温湿度传感器、信号放大调理、Ａ／Ｄ转换、Ｉ２Ｃ总线接口全部集成于一芯片（ＣＭＯＳｅｎｓＴＭ技术）；●可给出全校准相对湿度及温度值输出；●带有工业标准的Ｉ２Ｃ总线数字输出接口；●具有露点值计算输出功能；●具有卓越的长期稳定性；●湿度值输出分辨率为１４位，温度值输出分辨率为１２位，并可编程为１２位和８位；●小体积（７．６５×５．０８×２３．５ｍｍ），可表面贴装；●具有可靠的ＣＲＣ数据传输校验功能；●片内装载的校准系数可保证１００％互换性;●电源电压范围为２．４～５．５Ｖ;●电流消耗,测量时为５５０μＡ，平均为２８μＡ，休眠时为３μＡ。
SHT-11输出特性（１）湿度值输出ＳＨＴ１１可通过Ｉ２Ｃ总线直接输出数字量湿度值，其相对湿度数字输出特性曲线如图３所示。
由图３可看出，ＳＨＴ１１的输出特性呈一定的非线性，为了补偿湿度传感器的非线性，可按如下公式修正湿度值：ＲＨｌｉｎｅａｒ＝ｃ１＋ｃ２ＳＯＲＨ＋ｃ３ＳＯＲＨ２式中，ＳＯＲＨ为传感器相对湿度测量值，系数取值如下：１２位：ＳＯＲＨ：ｃ１＝－４，ｃ２＝０．０４０５，ｃ３＝－２．８×１０－６８位：ＳＯＲＨ：ｃ１＝－４，ｃ２＝０．６４８，ｃ３＝－７．２×１０－４（２）温度值输出由于ＳＨＴ１１温度传感器的线性非常好，故可用下列公式将温度数字输出转换成实际温度值：Ｔ＝ｄ１＋ｄ２ＳＯＴ０．０１，当温度传感器的分辨率为１２位时，０４。
（３）露点计算空气的露点值可根据相对湿度和温度值来得出，具体的计算公式如下：ＬｏｇＥＷ＝（０．６６０７７＋７．５Ｔ／（２３７．３＋Ｔ）＋[ｌｏｇ１０（ＲＨ）－２]Ｄｐ＝[（０．６６０７７－ｌｏｇＥＷ）×２３７．３]／（ｌｏｇＥＷ－８．１６０７７）３．２命令与接口时序ＳＨＴ１１传感器共有５条用户命令，具体命令格式见表１所列。
DHT11中文说明书
数字温湿度传感器DHT11►相对湿度和温度测量►全部校准，数字输出►卓越的长期稳定性►无需额外部件►超长的信号传输距离►超低能耗►4 引脚安装►完全互换DHT11产品概述DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。
它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电阻式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。
每个DHT11传感器都在极为精确的湿度校验室中进行校准。
校准系数以程序的形式储存在OTP内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。
单线制串行接口，使系统集成变得简易快捷。
超小的体积、极低的功耗，信号传输距离可达20米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。
产品为 4 针单排引脚封装。
连接方便，特殊封装形式可根据用户需求而提供。
应用领域►暖通空调►测试及检测设备►汽车►数据记录器►消费品►自动控制►气象站►家电►湿度调节器►医疗►除湿器订货信息型号测量范围测湿精度测温精度分辨力封装DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插1、传感器性能说明参数条件Min Typ Max 单位湿度分辨率 1 1 1 %RH16 Bit重复性±1 %RH 精度25℃±4 %RH 0－50℃±5 %RH 互换性可完全互换量程范围0℃30 90 %RH25℃20 90 %RH50℃20 80 %RH 响应时间1/e(63%)25℃，6 10 15 S1m/s 空气迟滞±1 %RH 长期稳定性典型值±1 %RH/yr 温度分辨率 1 1 1 ℃16 16 16 Bit重复性±1 ℃精度±1 ±2 ℃量程范围0 50 ℃响应时间1/e(63%) 6 30 S2、接口说明建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适的上拉电阻3、电源引脚DHT11的供电电压为3－5.5V。
SHT11数据手册
SHT1x/SHT7x温湿度传感器-相对湿度和温度的传感器-兼有露点-完全校准，数字输出-极好的长期稳定性-无需外部组件-超低能耗-表面贴片或者4引脚完全可互换-尺寸小-自动休眠SHT1x/SHT7x 产品概述SHTxx 系列产品是包含有已校准数字输出的单芯片温湿度复合传感器。
它应用专利的微加工工业CMOS进程（CMOSens®），以确保产品极高的可靠性和极好的长期稳定性。
传感器包含一个电容式聚合体测湿元件和一个能隙测温元件。
并且与一个14位的A/D转换器以及串行接口电路在同一个芯片上无隙耦合。
依次该芯片信号优良、响应迅速、抗扰能力强、性价比高。
每一个SHTxx 传感器都在极为精确的湿度校验室中进行校准。
校准系数都以程序形式存储在OTP内存中。
在传感器测量的时候这些系数在传感器内部调用来修正信号。
两线制串行接口和内部基准电压使系统集成变的简易快捷。
它超小的体积、极低的能耗使其成为甚至是最为苛刻的应用场合的最佳选择。
产品提供表面贴片LCC(无铅芯片)或者4针单排可插入式引脚封装。
特使封装形式可根据客户的需求提供。
应用-空调系统HV AC -测试或检验-汽车-数据记录-消费品-自动化-气象站-大型家用电器-加湿器-医疗-除湿器订购信息型号湿度精度[%RH] 温度精度[%RH]封装SHT 11 ± 3.0 ±0.4 SMD(LCC) SHT 15 ± 2.0±0.3 SMD(LCC) SHT 71 ± 3.0 ±0.4 4针单排直插SHT 75 ± 1.8 ±0.3 4针单排直插1 传感器性能说明参数条件最小典型值最大单位湿度分辨率0.5 0.03 0.03 %RH8 12 12 bit重复性± 0.1%RH线性化见图一精度不确定性互换性完全可互换非线性度原始数据± 3%RH线性化<<1 %RH范围0 100 %RH响应时间1/e（63%）4 S缓慢流动的空气迟滞± 1%RH长期稳定性典型值<0.5 %RH/yr温度分辨率0.04 0.01 0.01 ℃0.07 0.02 0.02 °F12 14 14 bit重复性± 0.1℃± 0.2°F精确度见图一范围-40 123.8 ℃-40 254.9 °F响应时间1/e（63%） 5 30 S表1 传感器性能说明2 接口说明2.1 电源引脚SHTxx的供电电压在2.4 - 5.5V.上电后，传感器需要11ms月过期“休眠”状态。
sht10温湿度传感器说明.
Datasheet SHT1x (SHT10, SHT11, SHT15数字温湿度传感器• 完全标定• 数字信号输出• 低功耗• 卓越的长期稳定性• SMD 封装–适于回流焊接外形尺寸图 1 SHT1x 传感器尺寸(1mm=0.039inch,“ 11”表示该传感器型号为 SHT11。
外部接口:1:GND, 2: DATA, 3: SCK, 4: VDD传感器芯片此说明书适用于 SHT1x-V4。
SHT1x-V4 是第四代硅传感芯片,除了湿度、温度敏感元件以外,还包括一个放大器, A/D 转换器, OTP 内存和数字接口。
第四代传感器在其顶部印有产品批次号,以字母及数字表示,如“ A5Z ”,见图 1。
材质传感器的核心为 CMOS 芯片,外围材料顶层采用环氧 LCP ,底层为 FR4。
传感器符合 ROHS 和WEEE 标准,因此不含 Pb, Cd, Hg, Cr(6+, PBB, PBDE 。
实验包如要进行直接的传感器测量,传感器性能检验或者温湿度实验,客户可选用 EK-H2,其中包括传感器和与电脑配套的软、硬件。
如需进行更复杂的,要求更高的测量,可选用 EK-H3。
它可以同时进行 20个点的温湿度测量。
产品概述SHT1x (包括 SHT10, SHT11 和 SHT15 属于 Sensirion 温湿度传感器家族中的贴片封装系列。
传感器将传感元件和信号处理电路集成在一块微型电路板上,输出完全标定的数字信号。
传感器采用专利的 CMOSens® 技术,确保产品具有极高的可靠性与卓越的长期稳定性。
传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件,并在同一芯片上,与 14 位的 A/D 转换器以及串行接口电路实现无缝连接。
因此,该产品具有品质卓越、响应迅速、抗干扰能力强、性价比高等优点。
每个传感器芯片都在极为精确的湿度腔室中进行标定,校准系数以程序形式储存在 OTP 内存中,用于内部的信号校准。
SHT10_SHT11数字温湿度传感器-中文资料
SHT10 SHT11
±6 ±4 ±2 ±0 0 10
± 1.5 ± 1.0 ± 0.5 ± 0.0 SHT15 -40 -20 0 20 40 60
20
30 40 50 60 70 Relative Humidity (%RH)
80
90
100
80
100
Temperature (°C)
图 2: 25°C 时每种型号传感器的相对湿度最大误差
1/12
Datasheet SHT1x
传感器性能
相对湿度123
参数 分辨率 1 精度 2 SHT10 精度 2 SHT11 精度 2 SHT15 重复性 互换性 迟滞 非线性 响应时间 3 工作范围 漂移
4
温度45
条件 min 0.4 8 典型值 最大值 典型值 最大值 典型值 最大值 typ 0.05 12 4.5 见图 2 3.0 参见图 2 2.0 参见图 2 0.1 可完全互换 1 原始数据 线性化后 (63%) 0 常规 < 0.5 3 <<1 8 100 %RH %RH %RH s %RH %RH/yr
1.27 1.27 1.27 1.8
4.61
preheating
critical zone
Time
0.8
图 5 ：JEDEC 标准的焊接过程图，Tp<=260℃,tp<40sec，
无铅焊接。TL<220℃,tl<150sec，焊接时温度上升和
3.48 7.08
在蒸气回流焊炉中条件为TP<233℃,tp<60 秒，焊 接时温度上升和下降的速度应小于10℃/秒。手动 焊接，在最高350℃7的温度条件下接触时间须少于 5 秒。
SHT10,SHT11,SHT20,SHT21替代品温湿度传感器HTU21D
最小值
-40
-40 -40
典型值
0.01 0.04
±0.3 ±0.4
44 22 11 6 10
最大值
+125
125 221 58 29 15
8
单位
℃ ℃ ℃
℃ ℃ ℃ °F ms ms ms ms s
9.温度误差估算
温湿度感应芯片HTU21D郑：18070430980
10.焊接说明 可以使用标准的回流焊炉对 HTU21 进行焊接。传感器完全符合 IPC/JEDEC J-STD-020D 焊
2．传感器的特点
·完整的互换性，在标准环境下无需校准 ·长期处于湿度饱和状态，可以迅速恢复 ·自动组装工艺生产，无铅材料制成，适合回流焊 ·每个传感器具有单独标记，可追溯生产源头
应用举例
·家庭应用 ·医疗领域 ·打印机 ·加湿器
3．性能规格
参数
储藏温度
供电电压（峰值）
湿度测量范围
温度测量范围
VDD to GND 数字 I/O 口引脚（DATA/SCK）to VDD 每个引脚输入电流
·相对湿度转换
不论基于哪种分辨率，相对湿度RH 都可以根据SDA 输出的相对湿度信号SRH通过如下 公式计算获得 （结果以 %RH 表示）：
例如16位的湿度数据为0x6350:25424，相对湿度的计算结果为42.5%RH。
·温度转换
不论基于哪种分辨率，温度T 都可以通过将温度输出信号ST代入到下面的公式计算得到 （结果以温度°C 表示）：
无论哪种传输模式，由于测量的最大分辨率为14 位，第二个字节SDA 上的后两位LSBs （bit43 和44）用来传输相关的状态信息。两个LSBs 中的bit1 表明测量的类型（’0’温度;‘1’： 湿度）。bit0 位当前没有赋值。
温湿度传感器SHT11
温湿度传感器SHT111 SHT11简介SHT11是瑞士Scnsirion公司推出的一款数字温湿度传感器芯片。
该芯片广泛应用于暖通空调、汽车、消费电子、自动控制等领域。
共主要特点如下：◆高度集成，将温度感测、湿度感测、信号变换、A／D转换和加热器等功能集成到一个芯片上；◆提供二线数字串行接口SCK和DATA，接口简单，支持CRC传输校验，传输可靠性高；◆测量精度可编程调节，内置A／D转换器(分辨率为8～12位，可以通过对芯片内部寄存器编程米选择)；◆测量精确度高，由于同时集成温湿度传感器，可以提供温度补偿的湿度测量值和高质量的露点计算功能；◆封装尺寸超小(7.62 mm×5.08mm×2.5 mm)，测量和通信结束后，自动转入低功耗模式；◆高可靠性，采用CMOSens工艺，测量时可将感测头完全浸于水中。
2 SHT11的引脚功能SHT11温湿度传感器采用SMD(LCC)表面贴片封装形式，接口非常简单，引脚名称及排列顺序如图1所示。
各引脚的功能如下：◇脚1和4--信号地和电源，其工作电压范围是2.4～5.5 V；◇脚2和脚3--二线串行数字接口，其中DA-TA为数据线，SCK为时钟线；◇脚5～8--未连接。
3 SHT11的内部结构和工作原理微处理器是通过二线串行数字接口与SHT11进行通信的。
通信协议与通用的I2C总线协议是不兼容的，因此需要用通用微处理器I／O口模拟该通信时序。
微处理器对SHT11的控制是通过5个5位命令代码来实现的，命令代码的含义如表1所列。
4 SHT11应用设计微处理器采用二线串行数字接口和温湿度传感器芯片SHT11进行通信，所以硬件接门设计非常简单；然而，通信协议是芯片厂家自己定义的，所以在软件设计中，需要用微处理器通用I／O口模拟通信协议。
4.1 硬件设计SHT11通过二线数字串行接口来访问，所以硬件接口电路非常简单。
需要注意的地方是：DATA数据线需要外接上拉电阻，时钟线SCK用于微处理器和SHT11之间通信同步，由于接口包含了完全静态逻辑，所以对SCK最低频率没有要求；当工作电压高于4.5V时，SCK频率最高为10 MHz，而当工作电压低于4.5 V时，SCK最高频率则为1 MHz。
