6000平米左右框架办公楼(含建筑结构图、计算书)
【6层】6000平米框架结构办公楼毕业设计板计算书
办公楼设计计算书设计简介：拟建建筑多层办公楼为永久性建筑，能满足350左右的人工作，该建筑所在地使用面积（红线面积）272151080m ⨯=位于攀枝花市区，建筑周围配有休闲广场，绿化带。
办公楼实际占地面积69.6114.4L B ⨯=⨯=，分为六层。
总建筑面积为26000m ，采用现浇楼板，现浇框架纵横向承重，各层层高均3.3m ，在设计计算时考虑抗震设防要求。
各层楼的布局中有普通办公室、专用办公室、会议室、接待室、陈列室、卫生间和开水房等满足使用要求。
第一部分 双向板的设计板采用现浇整体式楼板，板厚100h mm =，采用25C 混凝土，板中钢筋采用235HPB 级钢筋，在该多层办公楼设计中，除中间两跨为单向板外其余楼板均为双向板。
采用弹性理论计算的方法来计算板和支座中的内力，采用弯矩调幅法对结构按弹性理论方法所求的弯矩值和剪力值进行适当的调整，以考虑结构非弹性变形所引起的内力重分布。
一．梁的截面尺寸和板的计算跨度及荷载确定拟定板厚100h mm =，板的保护层厚度20mm ，则板的有效高度为01002080h mm =-=。
纵横向主次梁确定：主梁高1111()()(60008400)5001050128128h l mm ==⨯=，取700h mm =，1111()()7003502332323b h mm ==⨯=，取300b mm =。
次梁高1111()()60005003331281218h l mm ==⨯=，取500h mm =， 1111()()500250166.72323b h mm ==⨯=，取250b mm =。
所以主梁截面尺寸为300700b h mm mm ⨯=⨯，次梁截面尺寸为250500b h mm mm ⨯=⨯。
二.板荷载的确定 （一）荷载设计值1.楼面的做法如图所示：8厚陶瓷地砖 0.008×17.8=0.142KN/㎡20厚干硬性水泥砂浆找平层 0.02×20=0.4 KN/㎡ 100厚钢筋混凝土板 25×0.1=2.5 KN/㎡ V 型轻钢龙骨吊顶 0.25 KN/㎡ 合计 3.3 KN/㎡ 楼面活荷载 2.0 KN/㎡2.屋面的做法如图所示：30厚细石混凝土保护层 20×0.03=0.6 KN/㎡ 三毡四油防水层 0.4 KN/㎡ 20厚水泥砂浆找平层 20×0.02=0.4 KN/㎡ 150厚水泥蛭石保温层 5×0.15=0.75 KN/㎡ 100厚钢筋混凝土板 25×0.1=2.5 KN/㎡ V 型轻钢龙骨吊顶 0.25 KN/㎡ 合计 4.96 KN/㎡屋面活荷载（上人屋面） 2.0 KN/㎡ 对楼面：21.2 3.3 1.42.0 6.76/g q KN mm +=⨯+⨯=22.81.2 3.3 5.36/22q g KN mm +=⨯+= 22.81.40/22q KN mm ==对屋面：21.2 3.3 1.42.57.46/g q KN mm +=⨯+⨯=23.51.2 3.3 5.71/22q g KN mm +=⨯+= 23.51.75/22q KN mm ==（二）计算跨度（1）内跨c l ，c l 为轴线见距离。
五层框架结构中学图书馆办公楼6000平米建筑设计施工图
上海市某广告公司6000平米7层框架结构办公楼结构设计CAD图纸
6000平米左右框架办公楼(含建筑结构图、计算书)

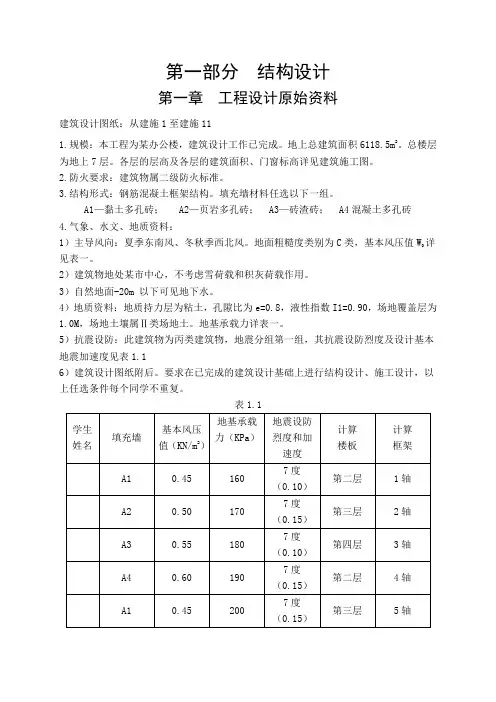

第一部分结构设计第一章工程设计原始资料建筑设计图纸：从建施1至建施111.规模：本工程为某办公楼，建筑设计工作已完成。
地上总建筑面积6118.5m2。
总楼层为地上7层。
各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2.防火要求：建筑物属二级防火标准。
3.结构形式：钢筋混凝土框架结构。
填充墙材料任选以下一组。
A1—黏土多孔砖； A2—页岩多孔砖； A3—砖渣砖； A4混凝土多孔砖4.气象、水文、地质资料：详1）主导风向：夏季东南风、冬秋季西北风。
地面粗糙度类别为C类，基本风压值W见表一。
2）建筑物地处某市中心，不考虑雪荷载和积灰荷载作用。
3）自然地面-20m 以下可见地下水。
4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数I1=0.90，场地覆盖层为1.0M，场地土壤属Ⅱ类场地土。
地基承载力详表一。
5）抗震设防：此建筑物为丙类建筑物，地震分组第一组，其抗震设防烈度及设计基本地震加速度见表1.16）建筑设计图纸附后。
要求在已完成的建筑设计基础上进行结构设计、施工设计，以上任选条件每个同学不重复。
表1.1第二章结构选型和结构布置第一节结构选型一、结构体系选型（一）结构体系和结构形式的分析比较建筑结构的分类方法很多，按结构所用材料分类时可分为砌体结构（包括石和砌块砌体）、混凝土结构（包括混凝土、钢筋混凝土和预应力混凝土结构）、钢结构及木结构等。
各类结构都有其一定的适用范围，应根据其材料性能、结构形式、受力特点和建筑使用要求及施条件等因素合理选择。
一般来说，无筋砌体结构主要用于建造多层住宅、办公楼、教学楼以及小型单层工业厂房等；钢结构多用于建造超高层建筑以及有重型吊车、跨度大于36米或有特殊要求的工业厂房；其它情况均可采用钢筋混凝土结构。
该设计是多层建筑结构设计，因此宜采用钢筋混凝土结构。
（二）多层建筑的结构体系及选择1．框架结构体系框架结构的优点是建筑平面布置灵活，可以提供较大的建筑空间，也可以构成丰富多变的立面造型。
最新办公楼框架结构计算书
正文第一章建筑工程概况某地6层钢筋混凝土框架结构办公楼，建筑所在场地为Ⅱ类，设防烈度7度，设计地震分组为第一组。
基本雪压s 0=0.2 kN/m 2，准永久值系数分区Ⅱ；基本风压ω0=0.55 kN/m 2,地面粗糙度为B 类。
根据该办公楼的使用要求进行了建筑平面、立面及剖面设计，图1给出标准层的建筑平面布置图。
主体结构共6层，底层层高为3.6m ,其余层高均为3.3m 。
图1 标准层平面图填充墙采用190mm 厚的混凝土空心小砌块，门为木门，门洞尺寸为：M1=2400mm×2400mm ，M2=1500mm×2400mm ，M3=900mm×2400mm ，窗为塑钢窗，窗洞尺寸为：C1=1800mm×1500mm ，C2=1500mm×1500mm 。
屋顶采用三毡四油的柔性防水，为有组织防水。
第二章 结构布置图及计算简图根据使用功能和建筑设计的要求，该办公楼的柱网尺寸如建筑平面图（见图1）所示。
该办公楼建于抗震设防地区，因此，需要采用纵横框架承重方案，在纵横两个方向均布置框架梁，以将柱连起形成纵横向框架。
框架梁截面高度按梁跨度的1/12～1/8估算，宽度按梁截面高度的1/3～1/2估算。
当房间中有隔墙时需设置次梁来支承隔墙，当开间较大而形成房间板过大时，也需设置纵横向的次梁，以减小板的尺寸，从而减小板厚，取得较好的经济效果。
次梁截面高度按梁跨度的1/16～1/12，宽度按梁截面高度的1/3～1/2估算，结构平面布置图如图2所示。
表1给出了梁的截面尺寸。
图2 结构平面布置图表1 梁截面尺寸（mm ）查现浇钢筋混凝土结构抗震等级划分表可知，该框架结构的抗震等级为三级，因此查框架中（边）柱的轴压比限制表可知其轴压比限制为λ=0.9。
各层楼面单位面积的竖向荷载近似取位14 kN/m 2，由标准层平面图可算出中框架中柱的负荷面积为6.6 m×4.8 m 。
0109-【5层】5000平米左右框架办公楼(建筑结构图、计算书)
摘要
本设计为拟建的广州市振兴办公楼，主要包括两部分。一是建筑方案设计，根据任务书的功能要求选择合理的柱网尺寸和结构形式来布置建筑的主要用房，并且选择合理的工程做法；二是结构方案的设计，选取一榀典型框架进行设计计算。在明确计算简图的前提下，进一步确定框架承受的荷载，包括恒荷载、屋（楼）面荷载，在此基础上进行框架内力计算（采用D值法计算风荷载作用下的内力，采用弯矩二次分配法计算竖向荷载作用下的内力）、内力组合、梁、柱和基础等构件的配筋计算。
通过本次毕业设计，我对框架结构设计过程有了更深刻的了解。
关键词：框架；建筑设计；结构设计；内力计算；配筋计算
Design of Office Building for Guangzhou Zhenxing
Abstract
The design for the revitalization of Guangzhou City office building, mainly consists of two parts. One is the architectural design, the main room to decorate a building according to the grid size and structure of the functional requirements of the task book selection, and select rational engineering practice; two is the structural design, select a typical framework design. In the explicit calculation diagram under the premise, further determining the frame under load, including dead load, house (floor) surface loads, based on the calculation of internal forces of frame (the D value method to calculate the internal force, wind loads of the moment two methods of distribution to calculate the vertical load of the internal forces, the calculation of reinforcement) the combination of internal forces, beam, column and foundation member.
【7层】6000平米左右框架办公楼施工组织设计
第二部分施工设计第一章编制依据和原则（一）编制依据1、计划文件。
包括可行性研究报告，国家批准的固定资产投资计划，单位工程项目一览表，分期分批投资的要求，投资额和材料、设备定货指标，建设项目所在地区主管部门的批文，施工单位主管上级下达的施工任务书等。
2、设计文件。
包括初步设计或技术设计，设计说明书，总概算或修正总概算等。
3、合同文件。
即建设单位和施工单位所签订工程承包合同。
4、建设地区工程勘察和技术经济调查资料如地形、地质、气象资料和地区技术经济条件等。
5、有关的政策法规、技术规范、工程定额、类似工程项目建设的经验等资料。
（二）编制原则1、贯彻执行《建筑法》，坚持建设程序。
在进行施工组织时，认真的学习《建筑法》，充分理解《建筑法》，严格贯彻执行《建筑法》，以《建筑法》作为指导建设活动的准绳。
确保工程质量和施工安全。
2、贯彻工厂预制和现场预制相结合的方针，提高建筑工业化程度。
3、科学地安排施工顺序，采用平行流水作业法组织施工，保证施工的连续性和均衡性，充分发挥人力、物力作用。
4、充分利用先进的机械设备，减轻劳动强度，提高劳动生产率，加快工程施工进度。
5、坚持质量第一，全面执行GB/T19001-2000国际标准化管理体系和新技术、新工艺、新材料、新方法成果的应用，确保工程质量和安全，切实贯彻执行国家施工验收规范、操作规程和制度。
6、加强工程进度的科学性，计划性的管理，合理安排机械、材料、劳动力的进退场，确保现场文明，整洁及工程的正常施工。
第二章工程量计算（一）建筑物概况本工程为某办公综合楼工程，框架结构体系。
房屋的跨度为19.8m，总长46.2m，总建筑面积为6118.5 m2，基底面积896.1m2层数为7层，总高28.600m。
首层层高4.80米、二层层高4.20米，三至六层层高3.60米，顶层层高4.5米。
根据地质资料，自然地面-20m 以下可见地下水，所以施工不必考虑排水措施。
基础持力层为粘土。
六层框架结构办公楼设计计算书剖析
1 工程概况1.1 概况本工程为某政府机关办公楼，本工程为六层钢筋混凝土框架结构体系，建筑面积约4000m2左右，建筑平面一字型，受场地限制，宽度≤17m,长度≤40m。
开间长4.5m，进深长6.6m，层高3.6m，走廊宽2.4m。
框架梁、板、柱均采用现浇混凝土。
1.2 地质资料1.2.1 场地概况拟建建筑场地已经人工填土平整，地形平坦，地面高程4.6m。
1.2.2 地层构成勘察揭露的地层，自上而下除第一层为近期人工填土外，其余均属第四全新世海陆交相互沉积。
勘察深度范围内所揭露的地层，厚度变化很小，分布较均匀，其各层概况为：⑴杂填土：以粘土为主，含大量垃圾和有机质，不宜作为天然地基，平均厚度2.5m。
⑵淤泥质粉质粘土：深灰色，流塑状态。
平均厚度7.1m。
⑶细砂：以细砂为主，少量粉砂，含粘粒，饱和，松散稍密状。
平均厚度为2.4m⑷中砂：以中粗砂为主，饱和，属密实状态，承载力特征值为220kpa，工程地质性良好，可以做桩尖持力层。
本层为揭穿。
1.2.3 地下水情况场地地下水在勘探深度范围内分上下两个含水层，第一含水层位于第⑵层淤泥质粉质粘土层中，属上层空隙滞水，水位高程约为 4.2m；第二层含水层主要存于第⑶层细砂层中，属空隙潜水，具有一定的静水压力。
经取水样进行水质分析，判定该地下水对混凝土无侵蚀性。
1.2.4 工程地质评价⑴场地土类型与场地类别：经计算，本场地15m深度以内土层平均剪切波速（按各层厚度加权平均）为V sm=140~160m/s，即场地土类型为中软场地土；另据区域资料表明，该场地覆盖层厚度D ov为60m，按《建筑抗震设计规范.》划分该场地类别为Ⅱ类土。
⑵场地地基液化判别：第⑶层细砂层为液化土层，I IE =11.3，属中等液化。
⑶地基持力层选择与评价：第⑴层杂填土不宜作天然地基；第⑵层淤泥质粉质粘土位软弱下卧层；第⑶层细砂层属中等液化土层，未经处理不可作为地基持力层；第⑷层中砂层物理学性质较好，可作为桩尖持力层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一部分结构设计第一章工程设计原始资料建筑设计图纸：从建施1至建施111.规模：本工程为某办公楼，建筑设计工作已完成。
地上总建筑面积6118.5m2。
总楼层为地上7层。
各层的层高及各层的建筑面积、门窗标高详见建筑施工图。
2.防火要求：建筑物属二级防火标准。
3.结构形式：钢筋混凝土框架结构。
填充墙材料任选以下一组。
A1—黏土多孔砖； A2—页岩多孔砖； A3—砖渣砖； A4混凝土多孔砖4.气象、水文、地质资料：详1）主导风向：夏季东南风、冬秋季西北风。
地面粗糙度类别为C类，基本风压值W见表一。
2）建筑物地处某市中心，不考虑雪荷载和积灰荷载作用。
3）自然地面-20m 以下可见地下水。
4）地质资料：地质持力层为粘土，孔隙比为e=0.8，液性指数I1=0.90，场地覆盖层为1.0M，场地土壤属Ⅱ类场地土。
地基承载力详表一。
5）抗震设防：此建筑物为丙类建筑物，地震分组第一组，其抗震设防烈度及设计基本地震加速度见表1.16）建筑设计图纸附后。
要求在已完成的建筑设计基础上进行结构设计、施工设计，以上任选条件每个同学不重复。
表1.1第二章结构选型和结构布置第一节结构选型一、结构体系选型（一）结构体系和结构形式的分析比较建筑结构的分类方法很多，按结构所用材料分类时可分为砌体结构（包括石和砌块砌体）、混凝土结构（包括混凝土、钢筋混凝土和预应力混凝土结构）、钢结构及木结构等。
各类结构都有其一定的适用范围，应根据其材料性能、结构形式、受力特点和建筑使用要求及施条件等因素合理选择。
一般来说，无筋砌体结构主要用于建造多层住宅、办公楼、教学楼以及小型单层工业厂房等；钢结构多用于建造超高层建筑以及有重型吊车、跨度大于36米或有特殊要求的工业厂房；其它情况均可采用钢筋混凝土结构。
该设计是多层建筑结构设计，因此宜采用钢筋混凝土结构。
（二）多层建筑的结构体系及选择1．框架结构体系框架结构的优点是建筑平面布置灵活，可以提供较大的建筑空间，也可以构成丰富多变的立面造型。
但框架结构体系的抗侧刚度主要取决于梁、柱的截面尺寸，一般梁柱截面的惯性矩较小，在水平荷载作用下的侧向变形较大，抗侧能力较弱，属柔性结构，因此其建筑高度受到限制。
2．剪力墙结构体系现浇混凝土剪力墙结构抗侧移刚度大、变形小，整体性好，采用先进工艺施工时可缩短工期，节省人力；但墙体较密，使建筑平面布置和空间利用受到限制，很难满足大空间建筑功能要求；结构自重较大加上抗侧刚度较大，结构自振周期较短，导致较大的地震作用。
3．框架--剪力墙结构体系它可提供较大的建筑空间，布置灵活，能为建筑设计提供丰富的建筑造型，且侧移小，减轻节点负担，增加超静定次数，保证塑性铰均匀发展；但水平方向刚度不均匀，抗震性能较剪力墙相对薄弱。
4．筒体结构体系筒体结构属于整体刚度很大的结构体系。
由于它能提供很大的建筑空间和建筑高度，建筑物内部空间的划分可以灵活多变，因此它广泛应用于多功能、多用途的超高层建筑中。
本工学校办公综合大楼，主体7层，局部8层，该建筑的功能和特点要求结构布置灵活。
该建筑处于7度设防区，建筑高度为28.6m，并考虑其场地土属Ⅱ类土，根据抗震规范可知其属三级抗震等级。
要求建筑的整体性好，且两个方向的刚度相差不大，以保证建筑的抗震能力。
现浇钢筋混凝土框架结构可以满足建筑物结构布置灵活、整体性较好的要求；而双向框架则具有较好的整体工作性能，可以加强建筑物刚度，对抗震有利。
根据以上比较、分析，并根据建筑图纸，可以初步确定本工程应该采用现浇框架结构双向承重结构体系。
（三）其他结构选型(1) 屋面结构充分考虑屋面防漏，采用钢筋混凝土整体现浇板。
有上人屋面与不上人屋面。
(2) 楼面结构该建筑处于7度抗震设防区，要求建筑整体性好，故采用现浇钢筋混凝土板。
(3) 楼梯结构三个楼梯的斜板的水平投影长度分别为2.80m、3.08m和3.36m，按建筑要求，采用板式楼梯，故三个楼梯均采用钢筋混凝土板式楼梯，且均按消防楼梯设计。
(4)过梁窗过梁均采用钢筋混凝土梁，当窗顶到上层楼面（屋面）的高度小于1.2m时，或者当采用通窗而无法布置过梁时，通常做吊板来代替过梁，其作法类似于楼面板。
(5)基础因荷载比较大，地基承载力较小，如果钢筋混凝土柱下独立基础无法满足要求，则选用柱下条型基础，设圈梁。
第二节结构布置一、板、柱、梁布置的一般原则(1) 板的厚度确定：楼面板板厚不小于60mm，屋面板不小于50mm，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。
（2）框架梁截面高度一般取h=(1/18—1/10)L，L为框架梁的跨度。
框架梁的宽度取b=（1/3—1/2）h。
连系梁截面高度一般取h=（1/12—1/18）L，L为连系梁跨度。
连系梁宽度取b=（1/2—1/3）h 。
（3） 柱截面的宽与高为（1/15—1/20）层高，也可以按（1.2—1.4）N 进行初步估算，N 为轴力。
二、各层结构平面布置根据板、柱、粱布置的一般原则，同时充分考虑建筑的美观，并借鉴同类建筑结构平面布置的相关成果，注意易于整体施工的因素，初步确定板厚、梁、柱截面尺寸。
并将它们表示在各层的结构平面布置图上第二章 荷载计算第一节 板的荷载计算一 、板的活荷载由荷载规范查得，可以得到各楼面屋面活荷载标准值的取值如下： 上人屋面均布活荷载： 22.0/KN m 不上人屋面均布活荷载： 20.5/KN m 走廊的均布活荷载： 22.5/KN m楼梯间的均布活荷载： 22.5/KN m门厅的均布活荷载： 22.5/KN m 电梯机房的均布活荷载： 7.0KN /m 2 其他楼面板的均布活荷载： 22.0/KN m二 、板的恒荷载（一）第一、二、三、四标准层楼面恒载标准值计算10mm 厚地砖铺实拍平，水泥浆擦缝（详98ZJ001，楼10）：0.12 KN/m ² 20mm 厚1：4干硬性水泥砂浆 0.02×20=0.4 KN/m ² 素水泥浆结合层一遍100mm 厚钢筋混凝土整浇板： 0.1×25=2.5 KN/m ² 15厚混合砂浆板底抹灰： 0.015×17=0.255 KN/ m ² 合 计： 3.275KN/m ² 取3.5 KN/m ² （二）第四标准层电子阅览室、第五标准层楼面恒载标准值计算静电木地板 1.45 KN/m ² 100mm 厚钢筋混凝土整浇板： 0.1×25=2.5 KN/m ² 15厚混合砂浆板底抹灰： 0.015×17=0.255 KN/ m ²合 计： 4.2KN/m ² 取4.5 KN/m ² （三）屋面恒载标准值计算标高3.900、22.500、30.000、27.600、标高屋面，30厚钢丝细石混凝土找平层： 0.03×25=0.75 KN/m ² 40厚聚苯颗粒复合保温隔热板： 0.5×0.04=0.02 KN/m ² 4mm 厚改性沥青防水层： 0.05 KN/m ² 20厚1：3水泥砂浆找平层： 0.02×20=0.4 KN/m ² 120厚钢筋混凝土结构层： 0.12×25=3KN/m ² 15厚混合砂浆板底抹灰： 0.015×17=0.255 KN/ m ² 合 计： 4.475KN/m ² 取5 KN/m ² （四）屋面恒载标准值计算标高3.900、标高屋面：防滑地砖 0.7 KN/m ² 30厚钢丝细石混凝土找平层： 0.03×25=0.75 KN/m ² 40厚聚苯颗粒复合保温隔热板： 0.5×0.04=0.02 KN/m ² 4mm 厚改性沥青防水层： 0.05 KN/m ² 20厚1：3水泥砂浆找平层： 0.02×20=0.4 KN/m ² 120厚钢筋混凝土结构层： 0.12×25=3KN/m ² 15厚混合砂浆板底抹灰： 0.015×17=0.255 KN/m 合 计： 5.175KN/m ² 取5 .5KN/m ² （五）、 卫生间恒载标准值陶瓷地砖卫生间楼面（详98ZJ001，楼27）： 2.26 KN/㎡ 30mm 厚水泥沙浆找平层： 20×0.03=0.6 KN/㎡ 30mm 厚的找坡: 20×0.03=0.6 KN/㎡430mm 厚煤渣回填： 10×0.43=4.3 KN/㎡ 20mm 厚的板底抹灰： 20×0.02=0.40 KN/㎡ 100mm 厚混凝土结构层： 25×0.1=2.5 KN/㎡ 合计： 10.66 KN/㎡ 取11KN /m ² （六）楼梯梯段板恒载标准值（板厚110mm ）防滑地板砖（楼10） ()20.280.1620.7/0.28 1.11/KN m +⨯=三角形踏步 20.50.280.16325/0.28 2.04/KN m ⨯⨯⨯=混凝土斜板 0.1125/0.864 3.17⨯= KN/㎡ 栏杆荷载 0.2 KN/㎡ 20厚水泥砂浆抹灰 20×0.02/0.864=0.46 KN/㎡合计： 6.98 KN/㎡（七）平台板的荷载防滑地板砖（楼10） 0.7 KN/㎡80厚混凝土板0.1×25=2.50 KN/㎡板底抹灰（20mm厚）0.02×20=0.4 KN/㎡合计： 3.6 KN/㎡第二节梁荷载计算一、梁上墙线荷载根据设计要求选用黏土多孔砖，重度γ=13.5KN/m3，除卫生间外所有内墙体均抹混合沙浆20，厚重度γ=17KN/m3，卫生间墙体内采用暗花砖饰面到顶，整栋建筑外墙为20厚水泥沙浆涂料饰面做法详（外墙22），重度r=20 KN/m3。
普通推拉窗为90系列阳极氧化铝合金窗自重：0.45KN/m2塑钢门和塑钢窗自重：0.45KN/m2木门自重：0.20 KN/m2窗自重：0.45 KN/m2不锈钢管栏杆自重：0.45KN/m2梁上没有洞口墙的线荷载计算按：墙面积重力荷载×（层高-梁高）来计算。
梁上有洞口墙的线荷载按：{[墙长×（层高-梁高）-门窗面积]×墙面积重力荷载+门窗面积重力荷载×门窗面积}÷墙长来计算。
具体计算结果列于下表2.1表2.1二、梁自重（一）截面尺寸：b×h=300mm×900mmq=25×0.3×(0.9-0.1)= 6 KN/m抹灰层：（0.9-0.1）×0.02×17×2=0.54 KN/m 合计： 6.54KN/m（二）截面尺寸：b×h=300mm×800mmq=25×0.3×(0.8-0.1)=5.25 KN/m抹灰层：（0.8-0.1）×0.02×17×2=0.48 KN/m 合计： 5.73 KN/m（三）截面尺寸：b×h=250mm×800mmq=25×0.25×(0.8-0.1)=4.38 KN/m抹灰层：（0.8-0.1）×0.02×17×2=0.48 KN/m合计： 4.86KN/m（四）截面尺寸：b×h=250mm×700mmq=25×0.25×(0.7-0.1)=3.75 KN/m抹灰层：（0.7-0.1）×0.02×17×2=0.41KN/m合计： 4.16KN/m（五）截面尺寸：b×h=250mm×600mmq=25×0.25×(0.6-0.1)=3.12 KN/m抹灰层：（0.6-0.1）×0.02×17×2=0.34 KN/m合计：3.46 KN/m（六）截面尺寸：b×h=250mm×500mmq=25×0.25×(0.5-0.1)=2.5 KN/m抹灰层：（0.5-0.1）×0.02×17×2=0.27 KN/m合计：2.77 KN/m（七）截面尺寸：b×h=200mm×450mmq=25×0.20×(0.45-0.1)=1.75 KN/m抹灰层：（0.45-0.1）×0.02×17×2=0.24 KN/m 合计：1.99 KN/m第三节柱荷载计算一、柱自重（一）截面尺寸：b×h=500mm×500mmq=25×0.50×0.50=6.25 KN/m抹灰层：（0.50+0.50）×0.02×17×2=0.68 KN/m 合计：6.93KN/m（二）截面尺寸：b×h=550mm×550mmq=25×0.55×0.55=7.56 KN/m抹灰层：（0.55+0.55）×0.02×17×2=0.75 KN/m 合计：8.31KN/m（三）截面尺寸：b×h=600mm×600mmq=25×0.6×0.6=9 KN/m抹灰层：（0.6+0.6）×0.02×17×2=0.82 KN/m合计：9.82KN/m（四）截面尺寸：b×h=800mm×500mmq=25×0.8×0.5=10 KN/m抹灰层：（0.8+0.5）×0.02×17×2=0.88 KN/m合计：10.88KN/m（五）截面尺寸：b×h=850mm×600mmq=25×0.85×0.6=12.75 KN/m抹灰层：（0.85+0.6）×0.02×17×2=0.99 KN/m合计：13.74KN/m第四章板的计算第一节双向板的设计图4-1为二层楼板平面图图4-1二层楼板平面图一、板○2（双向板）1．基本信息研究室 EG轴 2-3跨编号为2的板配筋计算用弹性算法2．边界条件（左端/下端/右端/上端）：固定/固定/固定/固定/3．荷载：永久荷载标准值：g＝3.50 KN/m2可变荷载标准值：q＝2.00 KN/m2(板厚H =100 mm；砼强度等级：C25；钢筋强度等级为HPB235)4．计算方法：弹性算法。
