热桥
第三章 热桥保温
城市建设学院 王建华 2010.04
热桥保温处理
热桥：嵌入外围护结构中的某些导热系数远大于主体结构的构件。最典型 的如外围护结构中的钢或钢筋混凝土的梁、柱、板、肋条或骨架等。
加气混凝土 实木
钢筋混凝土
金属、混凝土
典型热桥类型
根据结构工程常见形式，热桥一般可归纳为如下形式： a （1）
热桥材料 围护结构主体材料
内粉刷层
附加保温材料层
说明： 1.Te为室外计算温度，按表（3-1）中的1型结构考虑； 2. R0/ 为热桥部位的传热组； 3.修正系数根据a/δ比值，查表（3-11）或（3-12）得到。
(
)
修正系数η值
修正系数η值（表3-11）
肋宽与结构厚度比a/δ 热桥形式 0.02 （1） （2） （3） （4） 0.12 0.07 0.25 0.04 0.06 0.24 0.15 0.50 0.10 0.10 0.38 0.26 0.96 0.17 0.20 0.55 0.42 1.26 0.32 0.40 0.74 0.62 1.27 0.50 0.60 0.83 0.73 1.21 0.62 0.80 0.87 0.81 1.16 0.71 1.00 0.90 0.85 1.10 0.77 1.50 0.95 0.94 1.00 0.89
热桥内表面温度计算
a
（2）当肋宽与结构厚度比a/δ大于1.5时，即 a δ
δ
〉1.5
θ i/
ti − t e θ = t − / Ri ⇒ (3 − 12) R0
/ i
热桥的保温处理
如果既是热桥，又使得内表面的温度降低到等于或低于室内露点温 度，这时必须对热桥部位进行保温处理。
热桥结露机理
热桥结露机理全文共四篇示例，供读者参考第一篇示例：热桥是指建筑中由于其特殊的结构形式造成的热传导效应不良的现象。
在建筑中，热桥会导致不同部位的温度差异，从而造成结露、冷凝等问题。
热桥结露机理是建筑工程中一个重要的问题，了解其机理有助于我们更好地防范和解决这一问题。
热桥结露的机理主要涉及建筑中的热传导、热辐射、空气流动、湿气的渗透和冷凝等因素。
建筑中的热传导效应会使得建筑内外的温度差异被放大，导致一侧的物体表面温度低于露点温度，从而发生结露。
建筑中的热辐射效应也会影响结露的发生，特别是在夜间建筑表面会向周围环境发出辐射热，导致表面温度下降。
空气流动也是影响热桥结露的重要因素。
建筑中的空气流动不畅会导致局部空气流动速度缓慢，使得水汽积聚在建筑表面上，进而发生结露。
湿气的渗透也会导致热桥结露问题。
建筑中存在的结构缝隙、孔洞等问题使得湿气从室外渗透进入建筑内部，遇到低温表面时便会结露。
冷凝是热桥结露机理中一个重要的现象。
当建筑内部的湿气在遇到低温表面时会发生冷凝，这会导致表面的结露问题。
特别是在冬季，建筑中的冷桥现象更加明显，由于外部温度较低，建筑内部温度较高，冷凝现象更容易发生。
为了防止热桥结露问题的发生，建筑设计中需要考虑以下几点。
建筑中的热桥部位需要进行有效隔热处理，减少热传导效应。
建筑中的空气流动要尽可能畅通，保证空气流动速度，减少结露的可能性。
建筑中需要采取防水防潮的措施，避免湿气渗透导致结露问题的发生。
在建筑设计中要考虑冷桥现象，采取有效的隔热措施，减少冷凝现象的发生。
热桥结露机理是建筑工程中一个重要的问题，需要我们在设计和施工中引起足够的重视。
通过了解热桥结露的机理，我们可以更好地防范和解决这一问题，确保建筑结构的安全和稳定。
希望本文能为读者提供一些参考和帮助，谢谢！第二篇示例：热桥结露是建筑物中常见的问题之一，特别是在冷热交替季节，比如春秋季节或者早晚温差较大的时候。
热桥结露的发生会造成建筑物内部温度不稳定，可能会导致墙体发霉、装修脱落等问题，严重影响居住环境和建筑物的使用寿命。
建筑节能施工方案建筑外墙热桥的处理与改造
建筑节能施工方案建筑外墙热桥的处理与改造建筑节能施工方案：建筑外墙热桥的处理与改造随着社会的进步和环境保护意识的增强，建筑节能已成为当今社会中不可忽视的重要课题。
而建筑外墙热桥作为导致能量损耗和能源浪费的主要原因之一，亟需得到有效的处理和改造。
本文将介绍一种有效的建筑节能施工方案，着重讨论建筑外墙热桥的处理与改造，以期提供有益的参考和指导。
1. 问题描述：建筑外墙热桥，也称为热点、热节点，指的是建筑物外墙中由于材料的导热性能引起的局部热流异常，导致热量传输速度加快，形成能量损耗的热节点。
建筑外墙热桥不仅影响了建筑物整体的节能效果，还容易引发冷凝、霉变、结露等问题，对室内环境和居住者的健康产生负面影响。
2. 处理与改造方法：针对建筑外墙热桥问题，可以采取以下处理与改造方法，从而降低热桥效应，提高建筑节能水平：2.1 施工时注意细节：在建筑外墙施工过程中，应特别注意细节处理，避免热桥产生。
首先，需选用低导热系数的保温材料，如岩棉、聚苯乙烯等；其次，在施工连接部位应严密处理，确保无缝隙、符合设计要求；另外，保温材料与外墙表面的粘结需牢固可靠，以避免产生进一步的热桥。
2.2 外墙热桥维修：对于已经存在的外墙热桥问题，需要进行维修和改造。
首先，进行热桥检测，确定热桥的具体位置和范围；其次，针对热桥区域进行局部处理，如增加保温隔热层、更换导热系数低的材料等；最后，进行全面评估和测试，确保热桥问题得到解决并符合节能标准。
2.3 全面节能技术应用：除了处理和改造已有的外墙热桥问题，还可以通过全面应用节能技术，降低建筑物整体的能耗。
包括但不限于利用太阳能光伏系统发电、采用引入新风热回收、加强建筑外墙保温等手段，使建筑物在保持舒适度的前提下实现能源的高效利用。
3. 施工方案的效益：通过以上处理与改造方法的综合应用，建筑外墙热桥可以得到根本性的解决，实现在节能施工方面的显著效益。
具体来说，这些施工方案可以带来以下好处：3.1 能源节约：处理和改造后的建筑外墙减少了热桥问题，从而降低了能量的损耗。
热桥阻断技术应用案例
热桥阻断技术应用案例标题：热桥阻断技术在建筑节能工程中的应用案例分析一、引言随着我国对绿色建筑和节能减排要求的不断提高，热桥阻断技术作为一种重要的建筑节能措施，在实际工程中得到了广泛应用。
热桥是指建筑物内外墙交界处或不同材料交接处，由于导热系数差异形成局部热工性能薄弱环节，易造成热量流失，增加建筑能耗。
本文将以某实际工程为例，详细阐述热桥阻断技术的应用及其成效。
二、项目背景本案例选取的是某现代高层住宅建设项目，该建筑采用钢筋混凝土结构，外墙为保温砌块填充，窗户与墙体、梁柱节点等部位存在明显的热桥效应，影响了整体建筑的保温效果及居住舒适度。
三、热桥阻断技术应用1. 优化设计阶段：设计团队在建筑设计初期就充分考虑到了热桥问题，通过合理布局结构构件，尽量减少结构热桥的产生。
例如，将外窗设置在非承重墙上，避免直接与梁柱接触形成热桥。
2. 施工阶段：在窗户与墙体连接处，采用了隔热条和断桥铝型材，有效隔绝了金属框与墙体之间的热传导；在梁柱与外墙交接处，设置了保温层，以阻断热桥路径。
同时，对于阳台板、飘窗等特殊部位，也采用了专门的热桥处理技术。
3. 材料选用：选择低导热系数的保温材料，如聚氨酯泡沫、岩棉等，进一步降低热桥效应。
四、应用效果经过上述热桥阻断技术的应用，该建筑项目的室内环境质量明显提升，冬季采暖负荷下降约15%，夏季空调负荷也有相应减少，有效降低了建筑全年运行能耗。
此外，通过长期监测数据表明，该建筑的墙体无结露现象，居住者的舒适度显著提高，实现了良好的经济效益和环保效益。
五、结论热桥阻断技术是实现建筑节能的重要手段之一，通过科学的设计和精细的施工，能够有效改善建筑围护结构的热工性能，提高能源利用效率，推动我国建筑行业向绿色低碳方向发展。
本案例的成功实践，为今后类似项目的建设提供了宝贵的参考经验。
热桥现象
热桥现象
即热传导的物理效应，由于楼层和墙角处有混凝土圈梁和构造柱，而混凝土材料比起砌墙材料有较好的热传导性（混凝土材料的导热性是普通砖块导热性2至4倍），同时由于室内通风不畅，秋末冬至室内外温差较大，冷热空气频繁接触，墙体保温层导热不均匀，产生热桥效应，造成房屋内墙结露、发霉甚至滴水。
总之，热桥效应是由于没有处理好热传导（保温）而引起的。
热桥效应在砖混结构中出现的较多，而由于温度、湿度、热量等多方面因素的影响。
会出现“同一座楼，有的家发霉，有的家没有。
将长霉的部位墙面清除后，沿露面与墙面交接处，内墙外墙交接处墙面向外加宽，达到提高墙面保温，保湿的目的，减少热传递，能有效解决热桥现象，这种方法的弊端是造价太高。
另外，将内墙贴上瓷砖定期擦拭，虽不能彻底解决热桥效应，但却能缓解发霉现象。
筑围护结构中的一些部位，在室内外温差的作用下，形成热l 流相对密集。
内表面温度较低的区域，这些部位成为传热较多的桥梁故称为热桥。
热桥、太阳房
建筑热桥分类根据建筑结构和构造特点,可将热桥分为8大类:墙热桥、柱热桥、门热桥、窗热桥、楼板热桥、屋顶热桥、阳台热桥及其它热桥[9]。
图1给出了墙体周边热桥图,图中字母组合所示位置即为热桥区域。
1)墙热桥是由于内外墙体吸放热面积不同和材料不同而形成的,如图1中W-P所示。
2)柱热桥主要是由于钢筋混凝土柱与外墙或内墙相接触所形成的传热性能不同的热桥现象,如图1中W-C所示,尤其是在框架结构和框剪结构中,柱热桥的防护更为重要。
3)门热桥是由于门材料与墙体材料传热特性不同而形成的,如图1中W-D所示。
4)窗热桥根据墙体材料的不同分为上窗热桥和侧下窗热桥,上窗热桥是由于窗上有过梁而形成的,只在砌体结构中存在;侧下窗热桥是由于窗户型材与主墙体传热性能差异而形成的,如图1中W-W所示。
凸窗在建筑中的应用越来越多,它也是窗热桥的一种形式,其热桥影响区域比传统窗户大得多。
随着玻璃幕墙在建筑上中大范围的使用,幕墙热桥也成为窗热桥的主要形式。
5)楼板热桥是楼板与梁、主墙体相接触所形成的,如图1中W-F所示。
6)屋顶热桥是指屋顶和房间圈梁相接触而形成的传热不均的现象,如图1中W-R所示,女儿墙热桥也是屋顶热桥中常见的一种形式。
7)阳台热桥也是居住建筑中一种常见的形式,如图1中W-B所示,对于复合保温墙体,阳台处外墙保温材料被切断,阳台门、阳台窗和阳台板处均存在着热桥。
开式阳台比闭式阳台热桥更为明显。
8)其它热桥形式随着建筑形式的创新而不断出现,如遮阳构件热桥和天窗热桥。
遮阳构件热桥是由于遮阳建筑一体化而形成的热桥传热,而天窗热桥既不同于窗户热桥,也不同于屋顶热桥,暂且归为其它热桥。
建筑热桥危害1)热桥对墙体传热系数的影响建筑热桥增加了墙体的局部传热,降低了墙体的平均传热热阻。
热桥影响外墙平均传热系数的关键因素是热桥影响区域面积和热桥部位的传热系数,当外墙的传热系数较小时,热桥对外墙传热系数的影响更加明显。
热桥对墙体传热系数计算影响很大。
热桥 名词解释建筑物理
热桥名词解释建筑物理
热桥是指在建筑物的外部墙体、地板、屋顶等部位，由于结构设计不合理或者施工问题而导致的热量传导路径，使得建筑物在冷、热季节的能源消耗增加，室内温度变化不平衡。
热桥的存在会影响建筑物的能源效益和室内舒适度。
在冬季，热桥会导致室内热量向外传输，造成能源损失，增加供暖费用；在夏季，热桥会使室外热量传导到室内，增加空调负荷，增加制冷费用。
此外，热桥还会导致墙体或地板表面温度差异，造成室内局部温度不舒适的现象。
为了减少热桥的影响，建筑物设计和施工需要遵循热工学原理，采取一些措施，例如增加保温层厚度、增加隔热材料的使用、合理设置结构连接处、避免金属材料的直接接触等。
这些措施可以减少热量传导路径，提高建筑物的能源效益和室内舒适度。

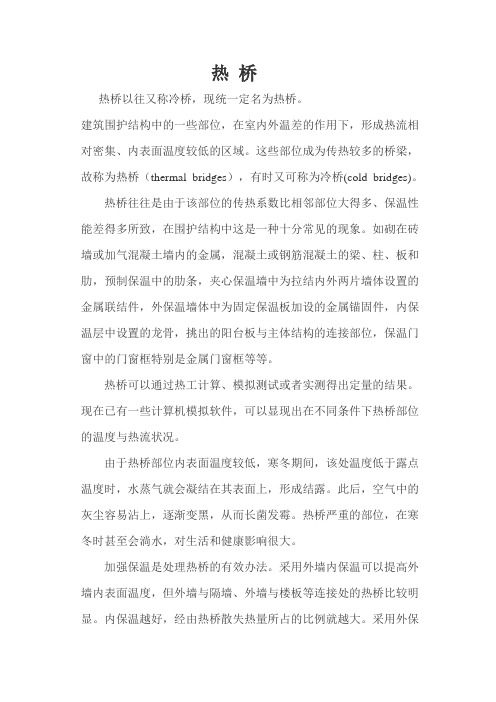

热 桥
热桥热桥以往又称冷桥，现统一定名为热桥。
建筑围护结构中的一些部位，在室内外温差的作用下，形成热流相对密集、内表面温度较低的区域。
这些部位成为传热较多的桥梁，故称为热桥（thermal bridges），有时又可称为冷桥(cold bridges)。
热桥往往是由于该部位的传热系数比相邻部位大得多、保温性能差得多所致，在围护结构中这是一种十分常见的现象。
如砌在砖墙或加气混凝土墙内的金属，混凝土或钢筋混凝土的梁、柱、板和肋，预制保温中的肋条，夹心保温墙中为拉结内外两片墙体设置的金属联结件，外保温墙体中为固定保温板加设的金属锚固件，内保温层中设置的龙骨，挑出的阳台板与主体结构的连接部位，保温门窗中的门窗框特别是金属门窗框等等。
热桥可以通过热工计算、模拟测试或者实测得出定量的结果。
现在已有一些计算机模拟软件，可以显现出在不同条件下热桥部位的温度与热流状况。
由于热桥部位内表面温度较低，寒冬期间，该处温度低于露点温度时，水蒸气就会凝结在其表面上，形成结露。
此后，空气中的灰尘容易沾上，逐渐变黑，从而长菌发霉。
热桥严重的部位，在寒冬时甚至会淌水，对生活和健康影响很大。
加强保温是处理热桥的有效办法。
采用外墙内保温可以提高外墙内表面温度，但外墙与隔墙、外墙与楼板等连接处的热桥比较明显。
内保温越好，经由热桥散失热量所占的比例就越大。
采用外保温则由于保温层覆盖住整个外墙面，有利于避免热桥的产生，但对于门窗口四周侧壁也应注意妥善保温，避免此处热量过多散失。
至于铝窗框的热桥问题，可以通过在窗框内设置断热条的方法解决。
总之，热桥效应是由于没有处理好热传导(保温)而引起的。
热桥效应在砖混结构的建筑中出现较多，而且由于温度、湿度、热量等多方面因素的影响，会出现“同一座楼，有的住户家发霉严重，有的住户家里却没事”。
由于造成热桥效应的因素很多，解决起来较为复杂。
将长霉的部位墙面清除后，沿楼面与墙面交接处，内墙外墙交接处墙面向外加宽，达到提高墙体保温、保湿的目的，减小热传递，能有效解决热桥效应，这种方法的弊端是造价太高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷热桥
这是有关建筑节能的问题，在建筑热工中都叫热桥，热桥以往又称冷桥，现统一定名为热桥。
热桥是指处在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等部位。
因这些部位传热能力强，热流较密集，内表面温度较低，故称为热桥。
常见的热桥有处在外墙周边的钢筋混凝土抗震柱、圈梁、门窗过梁， ...
冷桥,热桥是南北方对同一事物现象的叫法:主要是指在建筑物外围护结构与
外界进行热量传导时,由于围护结构中的某些部位的传热系数明显大于其他部位,
使得热量集中地从这些部位快速传递,从而增大了建筑物的空调、采暖负荷及能耗，常见的是钢筋混凝土的过梁圈梁（矩形截面，未做保温处理）冬季室内出现
结露结霜现象，人们称之为冷桥或热桥（一般北方称冷桥）
冷桥和热桥是一个概念，只是针对于不同的传热工况而言的。
外围护结构
在热传导中的薄弱部位，在建筑的节能计算中，该部位一般低于外墙平均传热系数，需要做保温阻断或减弱该部位的热桥（冷桥）作用。
比如框架结构中，梁柱部位比周围填充墙体传热系数大，就会形成热桥（冷桥）作用。
对于女儿墙外侧墙体的保温在设计中往往都能够重视，保温层延续到女儿墙的压顶，可是设计人员常忽略对女儿墙的内侧保温。
女儿墙的根部靠近室内的顶板，如果不对该部位采取保温处理，该部位极容易引起热桥通路，导致顶层房间的顶板棚根部受到外界温度变化影响较大，常产生返霜结露现象。
对女儿墙的内侧保温处理有利于解决这一危害，同时还保护主体结构，减少因温度变化而引起的应力破坏作用，避免了女儿墙墙体裂纹的产生。
建筑物外墙保温要求四面交圈。
主要是是防止女儿墙开裂。
做了外保温之后，结构墙体的温度无论冬夏均接近室内空气温度。
而女儿墙在无保温包覆的情况下，冬夏温度均接近室外温度，冬夏温度变化幅度很大，因而温差变形量大，从而导致在女儿墙与外墙接触部位产生温度裂缝。
钢制外窗或普通铝合金外窗的窗框有很大的传热系数，也会形成热桥（冷桥），所以，现在有了断热铝合金型材，你找一块窗料看一下就明白了，中间有一条类似于塑料的材料将铝合金断开，形成断桥。
断热冷桥技术是将铝合金门框分成三部分组成复合材料，即外部铝合金框和中间部分连接内外的芯子及内部铝合金框，中间连接部分叫“断热冷桥”它不仅是结构强度和抗老化性能要满足门窗的要求而且必须是一种好的隔热材料，起到在冬天时暖流不向外流失热量，夏天外部热量不流向内部的屏障。
采用断热冷桥后，以克服铝合金固有的高热导率，同时保持了铝合金的重要性能：易挤压成型、易加工、抗腐蚀、美观坚固、经久耐用、重量轻等特点，与中空玻璃和密封材料相结合，可设计出高效应的隔热、隔音、保温门窗。
