地铁风水电安装工程工作流程图以及各节点验收条件
地铁风水电安装工程工作流程图以及各节点验收条件

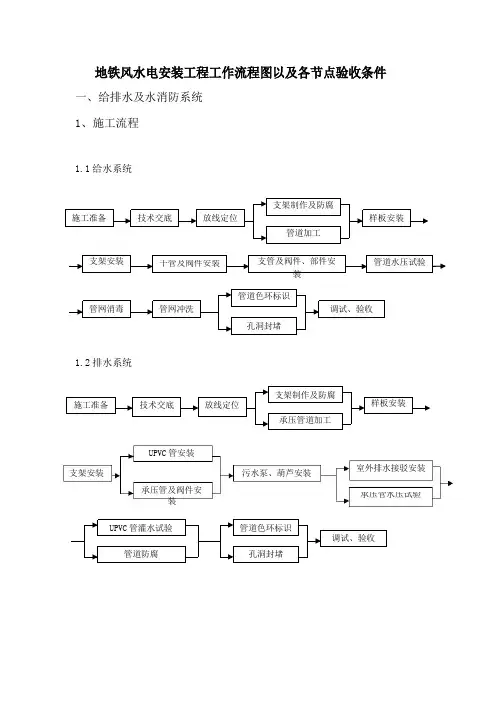

装承压管水压试验地铁风水电安装工程工作流程图以及各节点验收条件一、给排水及水消防系统1、施工流程1.1 给水系统1.2 排水系统UPVC 管安装支架安装 污水泵、葫芦安装室外排水接驳安装承压管及阀件安1.3水消防系统二、通风空调系统1、施工流程配电箱安装照明配管支吊架安装盘柜安装桥架安装管路敷设基础槽钢制作三、动力照明系统1、施工流程施工准备 技术交底配合预埋 综合支吊架制作照明配线灯具安装检查接线灯具试验 盘柜回路调整绝缘检测盘柜接线电气调试单机调试站级联调电缆敷设电缆头制作安装电机检查接线四、各节点工程验收条件1检验批质量验收（1）主控项目和一般项目的质量经抽样检验合格；（2）具有完整的施工操作依据、质量检查记录。
2(子)分部工程质量验收（1）（子）分部工程所含分项工程质量验收合格；（2）质量控制资料完整；（3）地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果符合规范和图纸设计要求；（4）观感质量验收符合要求。
3(子)分项工程质量验收（1）分项工程所含的检验批符合合格质量的规定；（2）分项工程所含的检验批的质量验收记录完整。
4(子)单位工程质量验收（1）完成工程设计和合同约定的各项内容，对不影响运营安全及使用功能的缓建项目已经相关部门同意可以甩项；（2）质量控制资料应完整；（3）单位工程所含分部工程的质量均应验收合格；（4）有关安全和功能的检测、测试和必要的认证资料应完整；主要功能项目的检验检测结果应符合相关专业质量验收规范的规定；设备、系统安装工程需通过各专业要求的检测、测试或认证；（5）有勘察、设计、施工、工程监理等单位签署的质量合格文件或质量评价意见；（6）观感质量应符合验收要求；（7）上级建设主管部门及城市建筑工程质量监督站等有关部门责令整改的问题已经整改完毕。
5项目工程质量验收（1）项目所含单位工程均已完成设计及合同约定的内容，并通过了单位工程验收。
对不影响运营安全及使用功能的缓建、缓验项目已经相关部门同意；（2）单位工程质量验收提出的遗留问题、住房城乡建设行政主管部门或其委托的工程质量监督机构责令整改的问题已全部整改完毕；（3）设备系统经联合调试符合运营整体功能要求，并已由相关单位出具认可文件；（4）已通过对试运行有影响的相关专项验收。
地铁车站风水电安装工程施工组织设计／北京／附安装示意图
目录第一章编制说明 (2)第二章设备、人员动员周期和人员、设备材料运到施工现场的方案 (3)第三章主要工程项目的施工方案、施工方法 (13)第四章工期计划 (117)第五章调试方案 (119)第六章确保工程质量和工期的措施 (139)第七章冬季和雨季的施工安排 (163)第八章质量、安全保证体系 (168)1 / 178第一章编制说明首先，感谢北京城乡建设集团有限责任公司邀请我方参加北京地铁10号线二期09合同段丰台车站风水电安装工程的投标，并诚恳地表示：我方完全接受本工程招标文件提出的有关质量、技术措施、进度、安全、文明施工的各项要求，若我方有幸中标，我们将在施工中与业主、设计、监理单位密切配合，真心诚意接受业主、设计、监理单位和有关领导专家等在施工全过程中所给予的指导和帮助。
1、技术、组织优势我公司将组织参与过类似工程施工的项目管理和技术人员投入本工程的建设中，充分发挥我公司的技术和管理优势。
我公司施工的指导思想是：根据质量、职业健康安全、环境管理体系文件的要求(《质量管理体系要求》GB/T19001-2000、《职业健康安全管理体系规范》GB/T28001-2001、《环境管理体系规范及使用指南》GB/T24001-1996)，分别建立质量保证体系、职业健康安全保证体系、环境保证体系。
选派具有高素质的有同类工程施工经验的工程技术管理人员组建项目管理团队，实施项目法管理，精心组织、科学管理、协同施工，全面实现工程工期、质量、安全、环保等各项目标。
2、编制依据（1）本技术建议书是根据北京地铁10号线二期09合同段丰台车站风水电安装工程标段招标文件、施工图纸编制而成。
（2）本技术建议书是在充分研究工程的客观情况和施工特点、结合我公司类似工程施工经验的基础上编制。
（3）本技术建议书编制过程中严格执行国家现行建筑安装工程施工及验收规范，并积极采用先进的施工技术和科学的施工工艺。
3 、编制内容简述本技术建议书的内容充分响应了招标文件的要求，结合本工程的特点，从施工组织及部署的科学性；施工工序安排的合理性；施工方法选用的技术性、经济性和实现的可能性进行了科学的论证和详细的阐述。
轨道交通工程风水电项目检验调试与验收实施方案

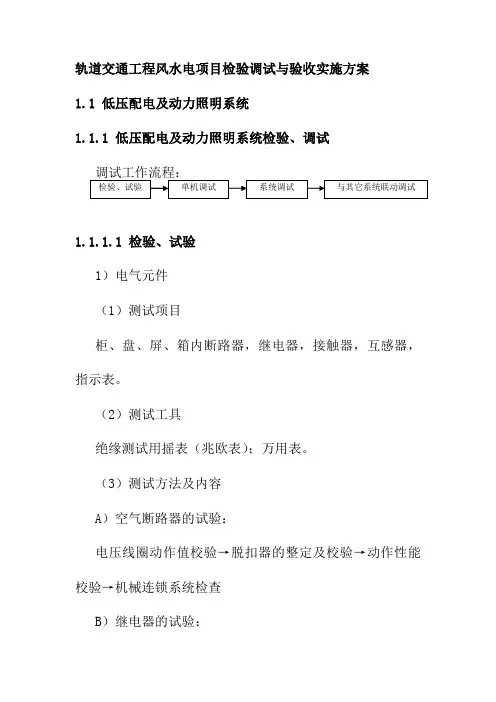

轨道交通工程风水电项目检验调试与验收实施方案1.1 低压配电及动力照明系统1.1.1 低压配电及动力照明系统检验、调试1.1.1.1 检验、试验1）电气元件（1）测试项目柜、盘、屏、箱内断路器，继电器，接触器，互感器，指示表。
（2）测试工具绝缘测试用摇表（兆欧表）；万用表。
（3）测试方法及内容A）空气断路器的试验：电压线圈动作值校验→脱扣器的整定及校验→动作性能校验→机械连锁系统检查B）继电器的试验：一般性检验→动作值、返回值和保持值检验→动作时间检验（时间继电器）→极性检验（中间继电器）C）交流接触器的试验：测量绝缘电阻→检查触头的同时性→检查操作机构→操动试验D）电流互感器的试验：测量绝缘电阻→检查互感器变比→检查互感器接线的正确性E）表计的试验：一般性检验→外部检验→指示误差检验2）电力电缆试验（1）测试工具电缆绝缘测试用1000V摇表（兆欧表）；接地电阻测试用接地电阻仪。
（2）测试内容包括电缆老化前和老化后的绝缘、护套机械性能试验；测量绝缘电阻；交流耐压试验及泄漏电流试验；局部放电试验；导体直流电阻测试；负载损耗试验；电线电缆耐火、阻燃性能试验；检查电缆线路的相位。
（3）测试方法电缆绝缘测试电缆绝缘测试分三步进行，首先进行电缆材料绝缘试验，其值应满足出厂绝缘电阻值要求；第二步电缆敷设到位后再测试一次电缆绝缘电阻值；第三步电缆头制作完成后再测试一次。
测试合格值：相间≥0.5MΩ，相对N≥0.5MΩ，相、N对地≥0.5MΩ。
耐压试验工频交流耐压试验：试验电压试验电压标准为1000V；当回路的绝缘电阻在10 MΩ以上时，可用2500兆欧表代替工频交流耐压试验，试验时间为1分钟；泄漏电流测试测量泄漏电流的原理与绝缘电阻测量基本相同，与测量绝缘电阻不同的是施加交流电压。
3）接地系统测试（1）测试项目和标准电气设备、电力线路接地装置的试验项目和标准应符合各自的设计规定。
（2）测试工具接地电阻测试仪等。
地铁风水电竣工验收
通过预验收，对预验收提出的问题，已完成整改，并报监 理复查，验收合格。（见下表）
11.施工过程中存在的质量问题、事故处理情况 和结果
本工程施工过程中，严格按照相关规范条文执 行，施工期间没有发生质量事故。
12.对所有需要整改的问题的整改情况
足设计要求 5. 施工中主要技术难点和采取措施 6. 实体质量情况 7. 材料及复试情况汇总 8. 设计变更情况
汇报纲要
9. 隐蔽工程验收情况 10. 关键部位节点验收及预验收存在问题的整改销项情况 11. 施工过程中工程质量问题、事故处理情况和结果 12. 对所有需要整改的问题的整改情况 13. 工程遗留问题或缺陷 14. 工程自检、自评情况 15. 材料检测单位材料检测合格证明书 16. 其他有必要说明的问题
5. 施工中主要技术难点及应对措施
5.2 管线综合深化设计难度大 本工程地下车站空间狭小，又有土建结构梁，伸
缩缝、装饰吊顶标高等其他因素的影响，必须考虑合 理的布局，使得各种管线均能通过，又不影响美观和 其他专业的施工。管线的深化设计运用了BIM技术； 通过三维画面来解决各类管线碰撞点，及时修正直至 完善。最终的综合管线深化设计报设计审查批准后， 作为各专业管线施工的依据。
自评质量合格。
15.材料检测单位材料检测合格证明书
施工中，各种材料均按设计及规范要求进行送 检，检测结果均为合格。
《材料检测单位材料检测合格证明书》附后
15.材料检测单位材料检测合格证明书
15.材料检测单位材料检测合格证明书
15.材料检测单位材料检测合格证明书
15.材料检测单位材料检测合格证明书
1. 工程概况及验收范围
电气线路施工技术流程及验收要点
电气线路施工技术流程及验收要点电气线路施工是供电系统建设中的重要环节，其质量直接关系到供电系统的正常运行和安全稳定。
为了确保电气线路施工的顺利进行和工程质量的高标准完成，本文将详细介绍电气线路施工技术流程及验收要点。
一、施工前准备工作施工前准备工作是电气线路施工的基础，它包括工程规划、材料准备、设备检查等环节。
1. 工程规划在开始施工前，需要对电气线路进行详细规划。
工程规划需要考虑线路的走向、线缆的敷设方式、支持设备的安装位置等因素。
同时，还需要制定施工进度计划，合理安排工期。
2. 材料准备根据工程规划确定需要的材料种类和数量，并进行采购。
在采购材料时，要确保材料的质量符合相关标准，避免使用劣质材料影响施工质量。
3. 设备检查在进行施工前，需要对使用的设备进行检查，包括电缆滑车、吊车等。
二、线路施工流程电气线路施工包括线缆敷设、接线、设备安装等环节。
1. 线缆敷设根据工程规划确定的线路走向，在地面或空中进行线缆敷设。
在线缆敷设过程中需要注意线缆的保护，避免损坏或受潮。
2. 接线线缆敷设完成后，需要进行接线作业。
接线作业应根据接线图和连接要求进行，确保接线牢固可靠。
3. 设备安装根据工程设计要求，安装各种电气设备，包括变压器、开关设备等。
安装过程中要注意设备的定位和固定，保证设备的稳定性。
三、验收要点电气线路施工完成后，需要进行验收，以确保工程质量符合标准。
1. 线路绝缘测试进行线路的绝缘测试，检测线路是否存在漏电、短路等问题。
测试结果应符合相关标准要求。
2. 接线检查对线路的接线进行检查，确保接线正确、牢固。
特别要注意接地线的接地情况，确保接地可靠。
3. 设备运行测试对安装的电气设备进行运行测试，检查设备是否正常运转。
测试时要注意安全，避免发生意外事故。
4. 工程文件归档完成验收后，将施工过程中的相关文件整理归档，包括施工计划、材料购置单、设备检查报告等。
总结电气线路施工是一项技术要求较高的工作，需要严格按照流程进行，并进行相关的验收。
地铁风水电安装(齐全)
地铁建设机电设备安装施工工法(供电设备，通风设备，给排水设备怎么安装都在里面了)工程流程及操作要点（一）低压配电专业1.低压配电专业施工工艺流程低压配电专业是地铁机电设备安装工程中的较大的专业，施工接口多，施工周期长，主要阶段的施工工艺如下1）施工准备2）施工阶段3）调试阶段2.低压配电专业主要工序施工要点1）低压配电柜安装a）低压配电柜安装：包括跟随式降压变电所内低压配电柜、混合式降压变电所内低压配电柜、区间变电所内低压配电柜、环控电控室电控柜、蓄电池室事故电源装置、设备随机配电柜及控制柜等的安装。
b）低压配电柜卸车与运输：低压配电柜到达施工现场地面时，施工方应会同甲方代表采用5～8吨吊车将配电柜卸到业主指定的临时存放点，配电柜下面需垫木方，上面需盖好防雨薄膜，然后用3吨铲车将电控柜运到设备吊装孔边上，再用电动葫芦将电控柜从设备吊装孔吊到站厅层或站台层。
配电柜在搬运和安装中倾斜不超过15度，避免振动和撞击。
c）与盘柜安装有关的建筑物的土建工程施工标高、尺寸、结构及工程质量均应符合设计要求。
d）基础槽钢的预埋位置按图纸要求，必须准确到位。
根据实际情况，分盘柜下进线与上进线两种，两种基础剖面图如图1，图2所示。
预埋槽钢标高及水平度用水准仪和铁水平尺检测，保证型钢的平直度及水平度每米小于1mm，全长不大于5mm，达到要求后做好测量记录，同时固定牢固，进行水泥灌浆。
（图见附件）e）基础槽钢接地：按图纸接地要求在基础槽钢上焊镀锌接地螺栓，采用接地电缆和接地母排连接。
对于0.4KV低压开关室的配电柜，其基础槽钢还要用-50×5的镀锌扁钢与接地干线可靠焊接。
镀锌扁钢与接地干线（扁铜）之间焊接时，搭接面需三面施焊，且搭焊长度大于100mm。
采用银焊条牢固焊接。
f）配电柜开箱检查：配电柜宜运到设备基础边上后开箱检查，配电柜开箱时，施工方专业工程师和监理工程师会同业主代表工程师、配电柜供货商代表一起开箱检查盘柜，并做好开箱检查记录。
水电安装施工工艺及验收标准
水电安装施工工艺及验收标准一、工艺流程水电安装施工是建筑工程中重要的一项工作。
正确的水电安装工艺流程可以确保安全、高效地完成工程，并符合相关标准和要求。
以下是水电安装施工的一般工艺流程：一、前期准备1.施工准备：制定施工方案和进度计划，组织人力、材料和设备的配备。
2.材料采购：根据工程需求，采购符合质量标准的水电材料和设备。
3.施工现场勘测：检查工地环境和现有设施，制定具体施工方案。
4.施工方案评审：组织相关人员对施工方案进行评审，并根据评审意见进行调整和优化。
二、水电布线1.确定布线路径：根据建筑结构和功能需求确定水电布线路径，避免与其他管线冲突。
2.制定水电布线方案：根据布线路径，制定详细的水电布线方案，包括布线规格、细节及管材选择等。
3.管线敷设：按照布线方案进行管线敷设，确保管线的布局合理、紧凑，并有足够的安全间距。
4.接线和连接：对水电线缆进行接线和连接，确保连接牢固可靠，并符合相关标准要求。
5.安装配件：按照设计要求，安装各种配件，如开关、插座、灯具等。
三、设备安装1.安装水电设备：按照施工方案和相关标准要求，安装水泵、水箱、热水器、电表等。
2.接入电源：按照规范要求，接入电源，保证供电安全可靠。
3.设备调试：对安装完成的设备进行功能和安全性调试，确保设备正常运行。
四、验收标准水电安装工程的验收是确保工程质量符合规范要求的重要环节。
以下是水电安装工程的常见验收标准：一、水电工程验收标准1.管道工程：管道敷设应牢固、规整，无渗漏。
弯头、法兰等连接件要牢固，无松动、漏水现象。
2.电气工程：电线电缆安装要牢固、规范，连接头要正规、可靠，无松动现象。
开关、插座安装要平整、嵌入墙面。
3.水泵、水箱及配件：水泵安装要平稳、垂直，固定牢固，无漏水。
水箱安装要牢固，无渗漏现象。
各种配件要齐全、安装准确。
二、验收方法1.样板验收：根据规范要求，设立样板房或样板间，进行水电工程的样板验收。
2.抽样验收：根据工程规模和施工内容，合理进行抽样验收，确保施工质量符合要求。
主体阶段水电预留预埋安装各节点质量验收（附图文）
主体阶段水电预留预埋安装各节点质量验收（附图文）
楼层临时用水
卫生间等电位扁钢预留
卫生间等电位扁钢预留
卫生间止水节直埋安装
多功能止水节成品
灯位盒
灯位盒
等电位焊接细部
板筋间距检查
给水管道套管预埋
止水节
插座预留管线
空调插座
空调套管
给水管套管预埋
弱电箱位置管线
插座管线
给水管道剪力墙压槽
等电位连通
等电位连通
灰空间管线
等电位连通
等电位连通
等电位连通
等电位连通
等电位
等电位
梁上排水管预埋套管
全景
全景
板筋
腰筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、给排水及水消防系统
1、施工流程
1.1给水系统
1.2排水系统
1.3水消防系统
二、通风空调系统
1、施工流程
三、动力照明系统
1、施工流程
四、各节点工程验收条件
1检验批质量验收
（1）主控项目和一般项目的质量经抽样检验合格；
（2）具有完整的施工操作依据、质量检查记录。
2(子)分部工程质量验收
（1）（子）分部工程所含分项工程质量验收合格；
（2）质量控制资料完整；
（3）地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果符合规范和图纸设计要求；
（4）观感质量验收符合要求。
3(子)分项工程质量验收
（1）分项工程所含的检验批符合合格质量的规定；
（2）分项工程所含的检验批的质量验收记录完整。
（5）有勘察、设计、施工、工程收要求；
（7）上级建设主管部门及城市建筑工程质量监督站等有关部门责令整改的问题已经整改完毕。
5项目工程质量验收
（1）项目所含单位工程均已完成设计及合同约定的内容，并通过了单位工程验收。对不影响运营安全及使用功能的缓建、缓验项目已经相关部门同意；
4(子)单位工程质量验收
（1）完成工程设计和合同约定的各项内容，对不影响运营安全及使用功能的缓建项目已经相关部门同意可以甩项；
（2）质量控制资料应完整；
（3）单位工程所含分部工程的质量均应验收合格；
（4）有关安全和功能的检测、测试和必要的认证资料应完整；主要功能项目的检验检测结果应符合相关专业质量验收规范的规定；设备、系统安装工程需 通过各专业要求的检测、测试 或认证；
（3）试运行过程中发现的问题已整改完毕，有试运行总结报告；
（4）已通过规划部门对建设工程是否符合规划条件的核实和全部专项验收，并取得相关验收或认可文件；暂时甩项的，应经相关部门同意。
（2）单位工程质量验收提出的遗留问题、住房城乡建设行政主管部门或其 委托的工程质量监督机构责令整改的问题已全部整改完毕；
（3）设备系统经联合调试符合运营整体功能要求，并已由相关单位出具认可文件；
（4）已通过对试运行有影响的相关专项验收。
6竣工验收
（1）项目工程验收的遗留问题全部整改完毕；
（2）有完整的技术档案和施工管理资料；
