计算机网络实验二
福建农林大学金山学院实验报告系（教研室）：信息与机电工程系专业：计算机科学与技术年级：2013 实验课程：计算机网络姓名：王鑫学号：实验室号：_计算机号：实验时间：指导教师签字：成绩：实验2：路由器常用协议配置一、实验目的和要求1.掌握路由器基本配置原理2.理解路由器路由算法原理3.理解路由器路由配置方法二、实验项目内容1.掌握路由器静态路由配置2.掌握路由器RIP动态路由配置3.路由器OSPF动态路由配置三、实验环境1. 硬件：PC机；2. 软件：Windows操作系统、Packet tracer 6.0 。
四、实验原理及实验步骤路由器单臂路由配置(选做)实验目标掌握单臂路由器配置方法；通过单臂路由器实现不同VLAN之间互相通信；实验背景某企业有两个主要部门，技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN的划分，技术部和销售部分处于不同的VLAN。
现由于业务的需求需要销售部和技术部的主机能够相互访问，获得相应的资源，两个部门的交换机通过一台路由器进行了连接。
技术原理单臂路由：是为实现VLAN间通信的三层网络设备路由器，它只需要一个以太网，通过创建子接口可以承担所有VLAN的网关，而在不同的VLAN间转发数据。
实验步骤新建packer tracer拓扑图当交换机设置两个Vlan时，逻辑上已经成为两个网络，广播被隔离了。
两个Vlan的网络要通信，必须通过路由器，如果接入路由器的一个物理端口，则必须有两个子接口分别与两个Vlan对应，同时还要求与路由器相连的交换机的端口fa 0/1要设置为trunk，因为这个接口要通过两个Vlan的数据包。
检查设置情况，应该能够正确的看到Vlan和Trunk信息。
计算机的网关分别指向路由器的子接口。
配置子接口，开启路由器物理接口。
默认封装dot1q协议。
配置路由器子接口IP地址。
实验设备PC 2台；Router_2811 1台；Switch_2960 1台路由器静态路由配置实验目标●掌握静态路由的配置方法和技巧；●掌握通过静态路由方式实现网络的连通性；●熟悉广域网线缆的链接方式；实验背景学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。
计算机网络实验
（3）配置PC0和PC1的IP地址和默认网关
PC0:192.168.1.2 255.255.255.0 192.168.1.1
PC1:192.168.2.2 255.255.255.0 192.168.2.1
（4）配置交换机VLAN
（5）测试两台主机间的连通性
PC0与PC1连通性（不通）
网络设备
接口
IP地址
子网掩码
默认网关
PC0
FastEthernet
192.168.1.2
255.255.255.0
192.168.1.1
PC1
FastEthernet
192.168.2.2
255.255.255.0
192.168.2.1
PC2
FastEthernet
192.168.3.2
255.255.255.0
实验一以太网组网实验
3、模拟组网实验
构建如图
设置PC机的IP
PC1:192.168.1.10
PC2:192.168.1.20
PC3:192.168.1.30
PC1如图：
测试PC之间的连通性：
实验二交换机配置实验
1、交换机的基本配置
（1）通过交换机的Console端口管理交换机
拓扑图如下：
PC机的“Terminal”如下图：
添加静态路由：
路由表：
（7）测试PC0与PC2的连通性
PC0与PC2的连通性（通）
（8）在router1和router2中各添加一条静态路由，实现PC1与PC2的连通。
PC1与PC2的连通性（通）
（9）Router1和router2的路由表：
（10）测试PC1与PC0的连通性
计算机网络实验二 绘制拓扑图

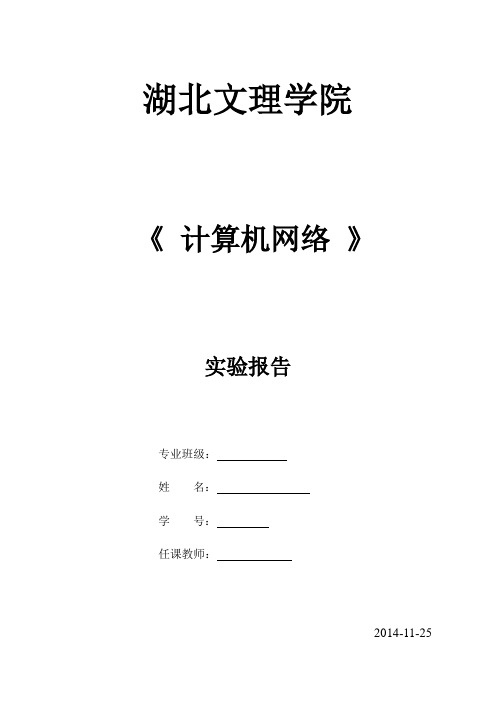

湖北文理学院
《计算机网络》
实验报告
专业班级：
姓名：
学号：
任课教师：
2014-11-25
实验2 绘制拓扑图
一、实验目的与要求
1、绘制网络拓扑图，了解网络架构。
2、对拓扑图进行分析，加深网络结构的理解。
二、预习与准备
1、复习老师课上讲的知识
2、网上查询仿真软件并下载，了解绘制绘制网络拓扑的规范。
三、实验内容
绘制网络拓扑图
四、实验过程
1、网络拓扑结构是指网络电缆与物理设备连接的布局特征，抽象地讨论网络系统中各个端点相互连接的方法、形式与几何形状，可表示出网终服务器、工作站、网络设备的网络配置和相互之间的连接。
网络拓扑包括物理拓扑和逻辑拓扑。
物理拓扑是指物理结构上各种设备和传输介质的布局。
逻辑拓扑定义了发送数据的主机访问传输介质的方式。
网络拓扑图是指用传输媒体互连各种设备的物理布局。
2、绘制网络拓扑图
五、实验总结与体会
本次试验主要考察拓扑图的绘制，需要用到visio 2013，这个软件我们以前在上软件工程时曾用来画流程图等，所以并不陌生，通过这次实验，对网络拓扑图有了初步的了解，对接下来的实验很有帮组。
思科网络实验报告2静态路由的配置
集美大学计算机工程学院实验报告实验名称基本静态路由配置课程名称计算机网络班级日期—成绩_________________一、实验目的1、为接口分配适当的地址，并进行记录。
2、根据拓扑图进行网络布线。
3、清除启动配置并将路由器重新加载为默认状态。
4、在路由器上执行基本配置任务。
5、配置并激活串行接口和以太网接口。
6、确定适当的静态路由、总结路由和默认路由。
二、实验场景对一个网络地址进行子网划分以便完成拓扑结构图所示的网络编址。
连接到ISP路由器的LAN编址和HQ与ISP路由器之间的链路已经完成。
但还需要配置静态路由以便非直连网络中的主机能够彼此通信。
实际拓扑图：192.163.2. E伽三、实验器材(1 )直通以太网电缆 3 条(2 )交叉以太网电缆 1 条(3)PC机 3 台(4)路由器 3 台(5)交换器 2 台四、实验内容任务1 :对地址空间划分子网步骤1 :研究网络要求。
在网络设计中，使用192.16820/24 地址空间。
对该网络进行子网划分，以提供足够的IP地址来支持60台主机。
步骤2 :创建网络设计时思考以下问题：需要将192.168.2.0/24 网络划分为多少个子网？_4个___这些子网的网络地址分别是什么？子网0: _192.168.2. 0/26 ___________________________子网 1 : _192.168.2.64/26 __________________________子网2: _192.168.2.128/26 _________________________子网3: _192.168.2.192/26 _________________________这些网络以点分十进制格式表示的子网掩码是什么？255.255.255.192以斜杠格式表示的网络子网掩码是什么？_/26 ___每个子网可支持多少台主机？_62 ______步骤3 :为拓扑图分配子网地址。
计算机网络实验报告_3
sw2(config)#int fe0/1 sw2(config-if)#switchport access vlan sw2(config)#int fe0/2 sw2(config-if)#switchport access vlan
vlan 号 vlan 号
（5）在特权模式下, 使用 show vlan 查看配置是否成功 （6）分别在 sw1 和 sw3 的特权模式下, 使用 show vlan 查看 vlan 信息 与 sw2 上的是否一致, 如果一致, 证明 vtp 正常工作, 如果不一致, 检查 vtp 配 置是否正确。 7、在 pc 机上测试各 pc 机间连通性, 检验与理论预期是否一致
1、 实验步骤: 2、 绘制拓扑图并连线 pc1 接 switch1 fe0/1 pc2 接 switch1 fe0/2 switch1 fe0/11 接 switch2 fe0/11 switch2 fe0/12 接 switch3 fe0/12 将拓扑图装载至模拟器并配置计算机 ip 地址, 测定计算机间连同性 3、 所用命令: winipcfg ping 4、 配置三个交换机 hostname 为 sw1 sw2 sw3
5.在配置模式下配置 vtp server 与 vtp client
6.在 vtp server 端(sw2)配置虚拟局域网 （1）在特权模式下, 使用 show vlan 查看配置前 vlan （2）在特权模式下, 使用 vlan database 进入虚拟局域网配置模式 （3）增加两个 vlan sw2(vlan)#vlan vlan 号 name vlan-name （4）将端口应用到 vlan
>enable
用户模式
#confg)#hostname name 配置模式
计算机网络实验报告(2)
计算机网络实验报告(2)计算机网络技术实验报告学号:姓名:提交日期：2017-10-17东北大学秦皇岛分校【实验编号】 1【实验名称】计算机网络基础【实验内容】熟悉网络硬件设备；熟悉常用网络测试命令的语法功能；掌握常用的网络故障分析及排除的方法；4?掌握模拟软件的使用方法。
【实验步骤】实验一认识并熟悉计算机网络的硬件组成一、实验目的认识PC硬件设备，网卡，网线，集线器，交换机，路由器等网络设备二、实验内容1、对PC机的认识。
本实验用机处理器主频 2.93GHz，内存2G，硬盘200G。
2、认识网卡，了解网卡的基本构造，网卡与网线的连接，网卡的参数设置，各种网卡的数据传输率。
3、认识网线(主要是双绞线)。
双绞线是将一对或一对以上的双绞线封装在一个绝缘外套中而形成的一种传输介质，是目前局域网最常用的一种布线材料。
4、认识HUB。
集线器(HUB)应用很广泛，它不仅使用于局域网、企业网、校园网，还可以使用于广域网。
5、认识交换机。
交换机也叫交换式集线器，是局域网中的一种重要设备。
它可将用户收到的数据包根据目的地址转发到相应的端口。
6、路由器的认识。
路由器(Router)是一种多端口的网络设备，它能够连接多个不同网络或网段，并能将不同网络或网段之间的数据信息进行传输，从而构成一个更大的网络。
三、熟悉常用网络命令1、Ping.exe，验证与远程计算机的连接。
该命令只有在安装了T CP/IP协议后才可以使用。
2、Netstat.exe,显示协议统计和当前的TCP/IP网络连接。
3、Telnet.exe远程登陆。
4、Tracert.exe,包含不同生存时间(TTL)值的In ternet控制消息协议(ICMP)回显数据包发送到目标，以决定到达目标采用的路由。
5、Winipcfg.exe,win98操作系统用，显示用户所在主机内部的IP协议的配置信息。
6、Arp.exe，显示和修改IP地址与物理地址之间的转换表。
计算机网络实验二(路由器rip协议配置)
路由器rip协议配置专业：班级：姓名：学号：指导教师：日期： 2012年12月3日一、实验概述实验目的1. 了解路由器设备2. 查看路由器的信息3. 熟悉路由器的接口IP地址配置4. 熟悉路由器的RIP路由协议配置实验内容1.了解路由器设备2.实验拓扑图及要求3.配置路由器接口IP地址4.配置路由器RIP协议5.了解其它show命令6.课堂练习要求1) 路由器的基本配置：分别给路由器命名为r1、r2和r3；关闭域名查找；设置路由器接口IP地址。
2) 配置RIP路由协议，使每个网段之间都能够相互通信。
3)在以上网络的基础上，增加R4路由器，并为R4配置一个环回接口及RIP 协议。
注意，R4和R2的连接链路也需要配置。
配置完成后，请查看R2路由器的路由表，并且，使用ping命令测试各网络的连通性。
二、实验环境使用GNS3模拟CISCO的交换机和路由器、Windows系统。
三、实验步骤路由器r1的配置。
查看路由器r1的接口编号。
路由器r2的配置r1和r2在同一个局域网内，现在不需要路由，就可互相ping通。
但是r2ping 不通loopback()接口，需要配置路由。
路由器r3 的配置路由器r4的配置：为r1、r2、r3、r4配置rip协议：指定与r2相连的网络有：192.1.1.0、172.16.0.0和182.1.1.0。
指定与r3相连的网络有：192.1.1.0和20.0.0.0。
指定与r2相连的网络有：182.1.1.0和30.0.0.0。
从r3可以ping通r1右边的loopback()。
从r1的环回接口ping r3、r4的环回接口，都可以ping通。
当然，从r3 ping r1 的环回接口可以ping通，r3的环回接口ping r4的环回接口也能ping通。
r2路由表：r4路由表：四、实验心得体会因为有了第一次实验的基础加之要完成的实验二的课堂练习不是很难，本次实验没有花太多时间。
非常感谢老师给的视频，对我的学习有很大的帮助。
《计算机网络》静态、动态路由实验报告
静态、动态路由实验报告实验过程和步骤：1、本次实验所用的拓扑图IP地址分配情况如下：Router A：FastEthernet 0 192.168.1.1/24FastEthernet 1 192.168.2.1/24FastEthernet 2 192.168.3.1/24Router B：FastEthernet 0 192.168.5.1/24FastEthernet 1 192.168.4.1/24FastEthernet 2 192.168.3.2/24PC1：192.168.1.2/24 网关192.168.1.1PC2：192.168.2.2/24 网关192.168.2.1PC3：192.168.3.2/24 网关192.168.3.1PC4：192.168.4.2/24 网关192.168.4.12、搭建本地配置控制台配线架上路由器接口连接情况1 FastEthernet02 FastEthernet 13 FastEthernet 24 FastEthernet 35 AUX6 Console（1）用配置线将PC机的COM端口与配线架6接口相连。
（2）在PC机上使用超级终端对路由器进行连接，超级终端的连接端口选COM1。
COM1的属性为：每秒位数9600，数据位8，奇偶校验无，停止位1，数据流控制硬件。
3、连接设备。
按拓扑图所示，用直通或交叉双绞线将PC机跟路由器各端口连接。
路由器之间，用交叉线连接。
并设置好每台PC机的IP地址，网关。
4、配置路由器接口IP（1）在路由器Router A上的操作：Ra#conf tEnter configuration commands, one per line. End with CNTL/Z.Ra(config)#host RARA(config)#int fa 0RA(config-if)#ip add 192.168.1.1 255.255.255.0RA(config-if)#no shutRA(config-if)#int fa 1RA(config-if)#ip add 192.168.2.1 255.255.255.0RA(config-if)#no shutRA(config-if)#int fa 2RA(config-if)#ip add 192.168.3.1 255.255.255.0RA(config-if)#no shut至此，Router A的接口IP配置完成。
网络拓扑实验报告
《计算机网络》网络拓扑结构学院名称：计算机与信息工程学院专业名称：计算机科学与技术年级班级：姓名：学号：计算机与信息技术学院综合性、设计性实验报告课程名称计算机网络指导教师学号姓名实验地点计科楼414实验时间2013.12.09项目名称网络拓扑结构实验类型设计性一、实验目的通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。
二、实验仪器或设备二层交换机五台、三层交换机一台，路由器两台，学生实验主机五台及一台服务器。
三、总体设计（设计原理、设计方案及流程等）假设某校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
实验拓扑图：四、实验步骤（包括主要步骤、代码分析等）三层交换机上配置vlan及IP地址，进行端口划分：Switch(config)#vlan 2exitvlan 3exitvlan 4exitvlan 5exitSwitch(config)#int vlan 2ip add 210.42.242.1 255.255.255.0no shexitint vlan 3ip add 210.42.243.1 255.255.255.0no shexitint vlan 4ip add 210.42.244.1 255.255.255.0no shexitint (f0/2)sw mod accsw acc vlan 2exitint (f0/3)sw mod accsw acc vlan 3exitint range(f0/4-5)sw mod accsw acc vlan 4exitint (f0/1)sw mod accsw acc vlan 5exitint vlan 5ip add 192.168.1.2 255.255.255.0no shexit配置DHCP:Switch(config)#ip dhcp pool jinghua2Switch(dhcp-config)#network 210.42.242.0 255.255.255.0Switch(dhcp-config)#default-router 210.42.242.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua3Switch(dhcp-config)#net 210.42.243.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.243.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exitSwitch(config)#ip dhcp pool jinghua4Switch(dhcp-config)#network 210.42.244.0 255.255.255.0 Switch(dhcp-config)#default-router 210.42.244.1Switch(dhcp-config)#dns-server 192.168.1.2Switch(dhcp-config)#exit各个设备上的IP地址：PC4： IP:50.55.55.2服务器Server0 IP:210.42.241.1路由器Ri: f0/0 IP:192.168.1.1f0/1 IP:210.42.241.100s1/0 IP:210.42.240.1路由器Rj: f0/0 IP:50.55.55.1s1/0 IP:210.42.240.2Router(config)#hostname RiRi(config)#int f0/0ip add 192.168.1.1 255.255.255.0no shexitint f0/1ip add 210.42.241.100 255.255.255.0no shexitint s1/0ip add 210.42.240.1 255.255.255.0clock rate 64000 （DEC）no shexit（路由器Rj的配置方法如同Ri，不再赘述）在三层交换机上配置路由协议：Switch(config)#router ripversion 2network 192.168.1.0net 210.42.242.0net 210.42.243.0net 210.42.244.0exit在路由器Ri上配置路由协议：Ri(config)#router ripversion 2network 192.168.1.0net 210.42.240.0net 210.42.241.0//（net 50.0.0.0)exit（路由器Rj的配置方法如同Ri，不再赘述）PC0: 点击DHCP自动获得以下各个值IP:210.42.242.2 255.255.255.0210.42.242.1 192.168.1.2五、结果分析与总结教师签名：2013年月日。
