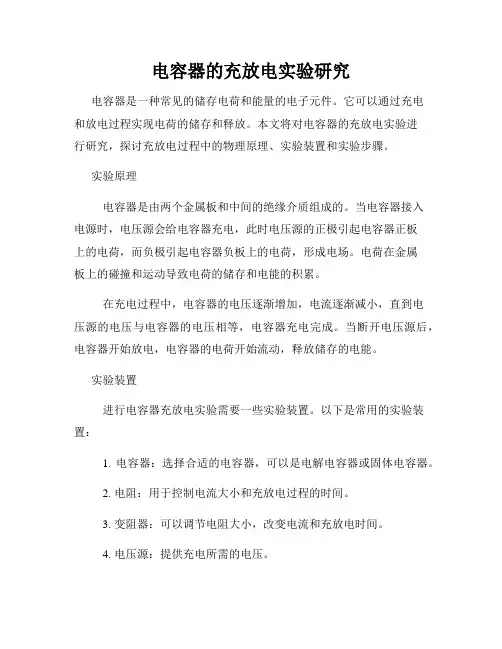

电容器的充放电实验研究
电容器的充放电实验研究电容器是一种常见的储存电荷和能量的电子元件。
它可以通过充电和放电过程实现电荷的储存和释放。
本文将对电容器的充放电实验进行研究，探讨充放电过程中的物理原理、实验装置和实验步骤。
实验原理电容器是由两个金属板和中间的绝缘介质组成的。
当电容器接入电源时，电压源会给电容器充电，此时电压源的正极引起电容器正板上的电荷，而负极引起电容器负板上的电荷，形成电场。
电荷在金属板上的碰撞和运动导致电荷的储存和电能的积累。
在充电过程中，电容器的电压逐渐增加，电流逐渐减小，直到电压源的电压与电容器的电压相等，电容器充电完成。
当断开电压源后，电容器开始放电，电容器的电荷开始流动，释放储存的电能。
实验装置进行电容器充放电实验需要一些实验装置。
以下是常用的实验装置：1. 电容器：选择合适的电容器，可以是电解电容器或固体电容器。
2. 电阻：用于控制电流大小和充放电过程的时间。
3. 变阻器：可以调节电阻大小，改变电流和充放电时间。
4. 电压源：提供充电所需的电压。
5. 电流表：测量电路中的电流。
6. 电压表：测量电容器的电压。
实验步骤下面是进行电容器充放电实验的一般步骤：第一步：搭建实验电路。
连接电容器、电阻、电压源和电流表，确保电路连接正确。
第二步：设置电流。
使用变阻器或固定电阻调节电流的大小，保持恒定。
第三步：充电。
将电压源接入电路，并逐渐增加输出电压，观察电容器充电的过程，记录电压和时间的关系。
第四步：放电。
断开电压源，并观察电容器放电的过程，记录电压和时间的关系。
第五步：分析结果。
根据实验数据绘制充放电曲线，分析电容器在充放电过程中的行为和特性。
实验注意事项在进行电容器的充放电实验时，需要注意以下几点：1. 安全操作：遵循实验室的安全操作规范，正确使用实验仪器和设备。
2. 精确测量：使用准确的测量工具，确保实验数据的准确性。
3. 控制变量：在实验过程中，尽量控制其他因素的影响，只改变充放电时间、电流大小等待测量因素。
实验：观察电容器的充放电 课件
一、电容器充、放电现象的定性分析
例1 如图4所示实验中，关于平行板电容器的充、放电，下列说法正确的是
√A.开关接1时，平行板电容器充电，且上极板带正电
B.开关接1时，平行板电容器充电，且上极板带负电 C.开关接2时，平行板电容器充电，且上极板带正电 D.开关接2时，平行板电容器充电，且上极板带负电
图3
(4)记录好实验结果，关闭电源. 实验记录和分析：
实验项目
实验现象
灯泡的亮度由 明 到 暗 最后 熄灭 (选填“明”“暗” 灯泡 或“熄灭”)
电流表1的读数由 大 到 小 最后为 零 (选填“大” 电容器充电或“小”)到 大 (选 电压表 填“大”或“小”)最后为_6_V__
图5
先使开关S与1接通，待充电完成后，把开关S再与2接通，电容器通过电阻放电， 电流传感器将电流信息传入计算机，显示出电流随时间变化的I－t图象如图乙所 示.根据图象估算出电容器全部放电过程中释放的电荷量为 3.04×10－3 C，该电 容器电容为 507 μF.(均保留三位有效数字)
图4 解析 开关接1时，平行板电容器充电，上极板与电源正极相连而带正电，A对， B错； 开关接2时，平行板电容器放电，放电结束后上、下极板均不带电，C、D错.
二、电容器充、放电现象的定量计算
例2 电流传感器可以像电流表一样测量电流，不同的是反应比较灵敏，且可以 和计算机相连，能画出电流与时间的变化图象.图5甲是用电流传感器观察充、放 电过程的实验电路图，图中电源电压为6 V.
实验：观察电容器的充、放电
1.实验原理
(1)电容器的充电过程
如图1所示，当开关S接1时，电容器接通电源，在电场力的
作用下自由电子从正极板经过电源向负极板移动，正极板因
电容器的充放电过程研究实验
电容器的充放电过程研究实验标题：电容器的充放电过程研究实验引言：电容器是用来存储电荷的一种电子元件，广泛应用于电子器件和电路中。
了解电容器的充放电过程可以帮助我们理解电路中的能量转换和存储机制。
本文将详细解读电容器的充放电过程研究实验，包括相关物理定律、实验准备、实验过程以及实验的应用和其他专业性角度。
一、物理定律：1. 电容器的基本定律电容器的充放电过程遵循基本的电容器定律。
根据这个定律，电容器存储的电荷量Q和其电压V之间的关系可以用公式Q = CV表示，其中C为电容器的电容量。
2. 电流与电荷守恒定律电流与电荷守恒定律表明，在电路中，通过任意横截面的电流是恒定的。
即在电容器的充放电过程中，电流的大小是不变的。
3. 电阻和电容的充放电过程电阻和电容在充放电过程中的行为与电路中的电流和电压有关。
根据欧姆定律和电容器的基本定律，可以得出电容器充电和放电的公式：充电过程：V(t) = V(1 - e^(-t/RC))放电过程：V(t) = V(e^(-t/RC))其中V(t)为时间t时电容器的电压，V为电容器的电源电压，R为电路中的总电阻，C为电容器的电容量。
二、实验准备：1. 实验器材- 电容器- 电阻- 电源- 电压测量仪器（例如万用表）- 电路连接线等2. 实验步骤- 准备好所需的器材和电路连接线。
- 将电容器、电阻和电源按照电路图连接起来。
- 将电路连接线上的开关打开，观察电容器的充放电过程。
- 测量和记录电容器在不同时间点的电压值。
- 根据实验数据分析电容器的充放电过程。
三、实验过程：1. 实验准备- 首先，将所需的器材按照实验准备中的步骤准备好，并确保连接正确。
- 确保电源的电压和电流符合安全范围，并将电源接通。
2. 充电过程- 打开开关，电流通过电阻进入电容器开始充电。
- 利用电压测量仪器测量并记录电容器在不同时间点的电压值。
- 根据电容器的充电公式，计算电容器的充电时间常数RC。
- 根据实验数据绘制电容器电压随时间变化的曲线图。
电容器的充放电实验步骤与技巧
电容器的充放电实验步骤与技巧电容器是一种存储电荷的电子元件，广泛应用于各种电子设备中。
了解电容器的充放电实验步骤和技巧对于深入理解电容器的工作原理和性能具有重要意义。
本文将探讨电容器的充放电实验步骤与技巧，帮助读者更好地理解和应用电容器。
首先，进行电容器的充电实验，我们需要准备一台电源、一只电压表、一只电流表和一个电容器。
步骤如下：第一步，将电容器的正极与电源的正极相连，负极与电源的负极相连。
这样，电源就可以提供电流来给电容器充电。
第二步，通过电压表测量电容器的电压。
在充电的过程中，电容器的电压会不断上升，直到达到电源的电压。
第三步，使用电流表测量电容器的充电电流。
电容器的充电电流在一开始会很大，随着充电过程的进行，电流逐渐减小，直到最后变为零。
在进行电容器的充电实验时，有一些技巧可以提供帮助。
首先，应在实验开始之前，确保电容器内部没有残存的电荷。
可以使用一个导线将电容器的两极短接一段时间，以排除其中的电荷。
其次，为了减少实验误差，应使用合适的测量仪器来测量电容器的电压和电流。
选择精确度较高的电压表和电流表，可以提高测量的准确性。
另外，在进行电容器的放电实验时，我们也需要注意一些步骤和技巧。
放电是指将电容器内的电荷耗散掉，使其电压降为零。
放电实验的步骤如下：第一步，确保电容器已经充满电。
可以通过电压表来确认电容器的电压已达到电源的电压。
第二步，断开电容器与电源的连接，使电容器与外部电路断开。
这样，电容器内的电荷将无法得到补充，逐渐耗散。
第三步，使用电压表测量电容器的电压。
在放电过程中，电容器的电压会逐渐降低，直到最后降为零。
与充电实验类似，进行电容器放电实验时也要注意一些技巧。
首先，在实验过程中要保持电容器的连接线路简单，以减少电流的损耗和测量误差。
其次，为了安全起见，应选择合适的放电电阻来限制电流的大小，避免产生过大的电焦热效应，保护电容器和测量仪器。
通过电容器的充放电实验，我们可以更好地理解电容器的基本原理和特性。
电容器充放电实验报告
电容器充放电实验报告实验目的：通过电容器充放电实验，探究电容器的特性，并深入理解电容器的充放电过程。
实验原理：电容器是一种存储电荷的装置，能够通过蓄电荷实现电能的存储和释放。
当电容器接入电源电路时，会发生充电过程；当电容器断开电源电路后，会发生放电过程。
充放电过程中，电容器会逐渐储存或释放电荷，产生电压变化。
实验步骤：1. 首先，将电容器与直流电源电路连接，确保电路连接正确。
2. 将电容器的正极接入电源正极，将电容器的负极接入电源负极。
3. 打开电源，开始充电。
此时，电容器开始储存电荷，电压逐渐上升。
4. 记录电容器的电压变化情况，并绘制成电压-时间曲线图。
5. 充电至一定电压后，断开电源电路，开始放电。
此时，电容器开始释放电荷，电压逐渐下降。
6. 同样地，记录电容器的电压变化情况，并绘制成电压-时间曲线图。
实验结果与分析：根据实验操作及记录数据，我们可以观察到以下现象和分析结果：1. 充电过程中，电容器的电压逐渐上升，符合理论预期。
充电时间越长，电容器的电压越高。
2. 放电过程中，电容器的电压逐渐下降，同样符合理论预期。
放电过程较充电过程快速，电容器的电压迅速衰减。
3. 绘制的电压-时间曲线图，呈现充放电曲线的特征，充电曲线为指数衰减函数，放电曲线呈负指数函数。
结论：通过电容器充放电实验，我们了解到电容器具有蓄电荷能力，能够在充电和放电过程中储存和释放电能。
实验结果与理论预期相符，验证了电容器的充放电特性。
此外，通过分析电压-时间曲线图，我们可以推断电容器的充放电过程分别满足指数衰减函数和负指数函数的特点。
实验注意事项：1. 确保电路连接正确，避免短路和电容器过载。
2. 执行实验时注意安全，避免触电和电源过压。
3. 准确记录实验数据，包括充电时间、电压变化情况等。
4. 在实验报告中清晰描述实验原理、步骤、结果与结论，并进行合理分析。
参考文献：（此处列出参考文献，如有使用参考资料）以上是电容器充放电实验报告的正文内容。
电容器的充电和放电实验
电容器的充电和放电实验电容器是一种能够储存电荷的装置，它在电子学中扮演着重要的角色。
为了更好地理解电容器的工作原理，我们可以进行一些简单的充电和放电实验。
1. 实验材料和设备准备在进行电容器的充电和放电实验之前，我们需要准备以下材料和设备：- 一个电容器（可以是电解电容器或电介质电容器）- 一个电源（可以是直流电源或电池）- 一根导线- 一个开关- 一个电阻（用于限制电流）- 一个电压表（用于测量电压）2. 充电实验首先，我们将电容器连接到电源的正极，并用导线将其与电源的负极连接起来。
然后，我们将电压表连接到电容器的两端，以便测量电压。
最后，我们将开关关闭，电源开始为电容器充电。
在开始充电后的一段时间内，电容器的电压会逐渐增加。
这是因为电源不断向电容器输送电荷，使得电容器内的电荷量增加。
当电容器的电压达到电源电压时，充电过程停止，电容器被充满。
在充电过程中，我们可以观察到电容器电压随时间的变化。
一开始，电压增加得很快，但随着时间的推移，电压的增加速度逐渐减慢。
这是因为电容器内部的电荷越来越多，电荷之间的斥力也越来越大，使得电荷更难被电源输送到电容器。
3. 放电实验在充电实验完成后，我们可以进行放电实验。
首先，我们将电源与电容器断开，并将电容器两端的导线连接起来，形成一个闭合回路。
然后，我们将电压表连接到电容器的两端，以便测量电压。
最后，我们将开关关闭，电容器开始放电。
在开始放电后的一段时间内，电容器的电压会逐渐降低。
这是因为电容器内的电荷被释放出来，使得电容器内的电荷量减少。
当电容器的电压降低到零时，放电过程停止，电容器被完全放空。
在放电过程中，我们可以观察到电容器电压随时间的变化。
一开始，电压下降得很快，但随着时间的推移，电压的下降速度逐渐减慢。
这是因为电容器内的电荷越来越少，电荷之间的斥力也越来越小，使得电荷更难从电容器释放出来。
4. 实验结果分析通过充电和放电实验，我们可以得到一些有趣的结果。
电容器充放电过程研究实验报告
电容器充放电过程研究实验报告一、引言电容器是一种用于储存电荷的器件，其具有很多应用场合。
为了深入了解电容器的充放电过程，我们进行了一系列的实验研究。
本实验报告将详细介绍我们的实验设计、实验过程、实验结果以及对结果的分析和讨论。
二、实验设计本实验中，我们选择了一个具有明显极性的二极电容器，并使用电压源和电阻器组成电路。
实验的主要步骤如下：1. 将电容器与电源和电阻器连接成串联电路；2. 使用数字万用表测量电容器的电压随时间的变化；3. 在稳定电源电压下记录电容器电压的时间变化曲线。
三、实验过程1. 接线：将电源的正极与电容器的正极相连，电源的负极与电容器的负极相连。
在电容器的正极和负极之间串联一个电阻器。
2. 仪器准备：将数字万用表调至电压测量档位，并连接到电容器的两端。
3. 实验记录：开始记录实验时间，并记录电压随时间的变化情况，直到电压稳定。
根据实验过程中记录的数据，我们得到了电压随时间变化的曲线。
在充电过程中，电压逐渐增加，直到达到电源提供的电压值。
在放电过程中，电压逐渐降低，直到趋近于零。
五、数据分析与讨论通过对实验结果的分析，我们可以得出一些结论：1. 充电过程中的电压变化符合充电指数规律，即电压随时间呈指数增长；2. 放电过程中的电压变化也符合指数规律，即电压随时间呈指数下降；3. 电容器的充放电时间常数与电阻器的电阻值有关，电阻值越大，充放电时间常数越长；4. 充放电过程中的功率损耗与电流强度有关，电流强度越大，功率损失越大；5. 在稳定电源电压下，电容器电压最终稳定在电源电压的一定比例下。
六、实验结论通过本实验的研究，我们深入了解了电容器的充放电过程。
我们得出了电压随时间变化的曲线，分析了充放电过程中的特点和规律。
这些实验结果对于电容器的应用和设计具有重要意义。
通过本次实验，我们不仅学习了电容器的基本原理和使用方法，还掌握了实际测量和记录实验数据的技能。
通过实验分析和讨论，我们对电容器的充放电过程有了更深入的认识。
电容器的充放电实验
电容器的充放电实验电容器是一种能够存储电荷的被动电子元件，广泛应用于各个领域。
为了更好地理解电容器的特性以及充放电过程，进行电容器的充放电实验是非常重要的。
本文将介绍电容器的充放电实验的步骤、原理和结果分析。
一、实验步骤1. 准备实验材料：- 一个电容器- 一个直流电源- 一对导线- 一个电阻- 一个开关2. 搭建电容器的充放电实验电路：将电容器、电阻和开关依次连接在直流电源的正负极上。
确保电路连接牢固，避免短路的情况发生。
3. 充电实验：打开开关，并观察电容器的充电过程。
记录下电容器充电的时间以及电容器两端的电压变化情况。
4. 放电实验：关闭电源开关，观察电容器的放电过程。
记录下电容器放电的时间以及电容器两端的电压变化情况。
5. 分析实验结果：根据所记录的充放电过程和电压变化情况，进行数据处理和结果分析。
可以绘制充放电曲线，进一步观察和理解电容器的充放电特性。
二、实验原理电容器的充放电实验基于电容器的特性。
在直流电路中，电容器能够存储电荷。
当电容器充电时，电荷从电源正极流向电容器的正极板，并在电容器中堆积。
电容器两端的电压逐渐增加，直到达到与电源电压相等的电压值。
当电容器放电时，电荷从电容器正极板流回电源，电容器两端的电压逐渐降低。
根据电容器充放电过程，可以得到以下几个重要的结论：- 充电时，电容器两端的电压随时间的推移而增加，增加的速率与电阻大小有关。
- 放电时，电容器两端的电压随时间的推移而降低，降低的速率与电阻大小有关。
- 充电和放电过程中的电流方向相反，但大小相等。
三、结果分析通过对电容器的充放电实验可以得到电容器的充放电曲线。
充电曲线为逐渐上升的曲线，放电曲线为逐渐下降的曲线。
根据实验结果，可以进一步分析电容器的特性和应用。
在实际应用中，电容器的充放电特性对电子电路的设计和工作有一定的影响。
例如，在滤波电路中，电容器的充放电特性可以用来平滑直流电信号，减小电压的波动。
此外，在调频调幅广播中，电容器的充放电特性也被广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讲 授 新 课
一、电容器的充放电
1,电容器的充放电试验如下图所示
将开关S置于与1闭合时，就构成了电容器的充电电路。当电容器充电结束后，如果将开关S置于2闭合时，就构成了电容器的放电电路。
二、电容器充、放电的现象
1、电容器的充电试验如下图所示：
2、充电现象
(1)开关S与1闭合后，小灯泡HL开始较亮，然后逐渐变暗，最后熄灭；
4、可变电容器碰片检测。
提出问题抽人回答,复习上节课内容,
用多媒体演示几种不同种类的电容器实物,让学生直观认识几种常见的电容器
拿出几种电容器,让同学们读出上面的字,看谁知道电容器的主要参数有哪些
讲解电容器充放电原理
讲解电容器充电原理并要求同学们了解充电现象
观察电容两端电流电压的变化
讲解电容器放电原理
教学重点
电容器充放电的原理及电容器电场能大小的估算
教学难点
理解电容器充放电的原理
教具准备
贴片陶瓷涤纶电解电容若干
教法
实物演示多媒体演示
学法
观察练习
教学过程
教 学 内 容 及 教 学 过 程
方法与手段
组 织 教 学：
清点人数强调安全。
新 课 引 入
1、复习电容器的概念以及电容器的符号、种类、外形和参数。
(2) 电容器电场能大小的估算；
（3）电容器质量的判别。
教学反思
本节课重点在于讲解电容器充放电原理。要求同学们必须要理解其工作原理，但是学生听起很困难，应要求学生记忆，理解并会根据公式计算电场能。
讲解电容器放电原理并要求同学们了解充电现象
观察电容两端电流电压的变化
讲解例题,并通过课堂练习题,提高学生本节课的学习成效
练习电容器质量的判别
课堂小结
（1）电容器充放电的原理；
(2) 电容器电场能大小的估算；
（3）电容器质量的判别。
作业布置
1．复习课堂练习题；
2．做课后习题的填空题。
教学板书
（1）电容器充放电的原理；
课题名称
电容器的充放电试验
授课时间
3.13,
课型
理论课2
授课班级
16电子班
授课人
彭德江
教学目标
1．知识目标
（1）电容器充放电的原理；
(2)电容器电场能大小的估算；
（3）电容器质量的判别。
2．能力目标
（1）理解电容器充放电的原理；
（2） 会判别电容器的质量。
(2)电流表指针最初偏转一个较大的角度，然后逐渐返回，最后指针回到零位置；
(3)电压表指针从零逐渐上升，最后停在电源电压位置上。
3、 电容两端电流电压变化
4、结论
5、电容器的放电试验如下图所示：
6、放电现象
(4)小灯泡HL开始较亮，然后逐渐变暗，最后熄灭；
(5)电流表指针最初偏转一个较大的角度，然后逐渐返回，最后指针回到零位置；
(6)电压表指针指示的电压从电源电压位置上逐渐下降，最后回到零位置。
7、电容两端电流电压变化
8、结论
三、电场能
电容器中存储的能量大小与电容器两端的电压和电容量大小有关，电容器能量是以电场能的方式存储的，电场能单位为焦耳。
四、讲一讲（例题 3-4）
五、电容器质量的判别
1、质量判定；
2、容量判定；
3、极性判定；
